1 Preparado por: Pedro J. Boschetti
Túneles de viento Preparado por: Pedro J. Boschetti Esta presentación ha sido realizada para ser utilizada únicamente como material de clase, no lo utilicen como fuente primaria

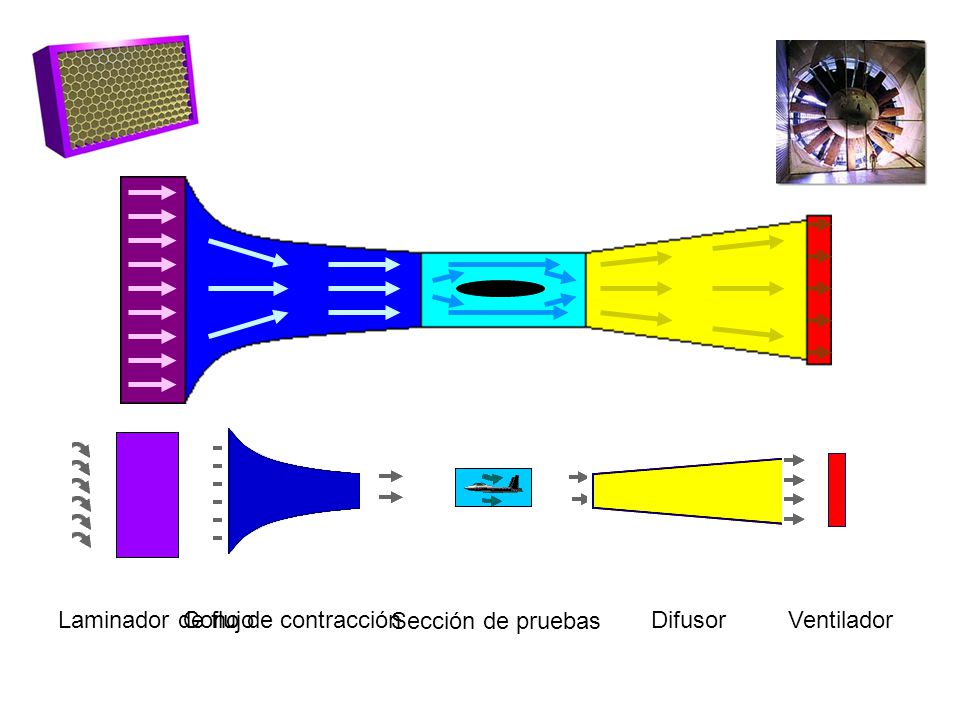

2 Laminador de flujo Cono de contracción Sección de pruebas Difusor Ventilador

3 Aplicaciones Estimación de coeficientes aerodinámicos Visualización
Vuelo libre y cualidades de vuelo Aeroelasticidad Aeroacústica Aerotermodinámica Formación de hielo

4

5

6 Túnel de viento Rollab SWT-009, UNEFA Maracay

7

8 Malla de visualización Sonda pitot Manómetro 1
Perilla de control de velocidad del motor Balanza Manómetro 2

9 Soporte móvil para variar ángulo de ataque
Sección de pruebas Soporte móvil para variar ángulo de ataque Soportes fijos Balanza TEM Manómetro

10 Balanza TEM, tres componentes
Perilla para alineación del ángulo de ataque Sustentación (Lift) Momento (Pitch) Resistencia (Drag)

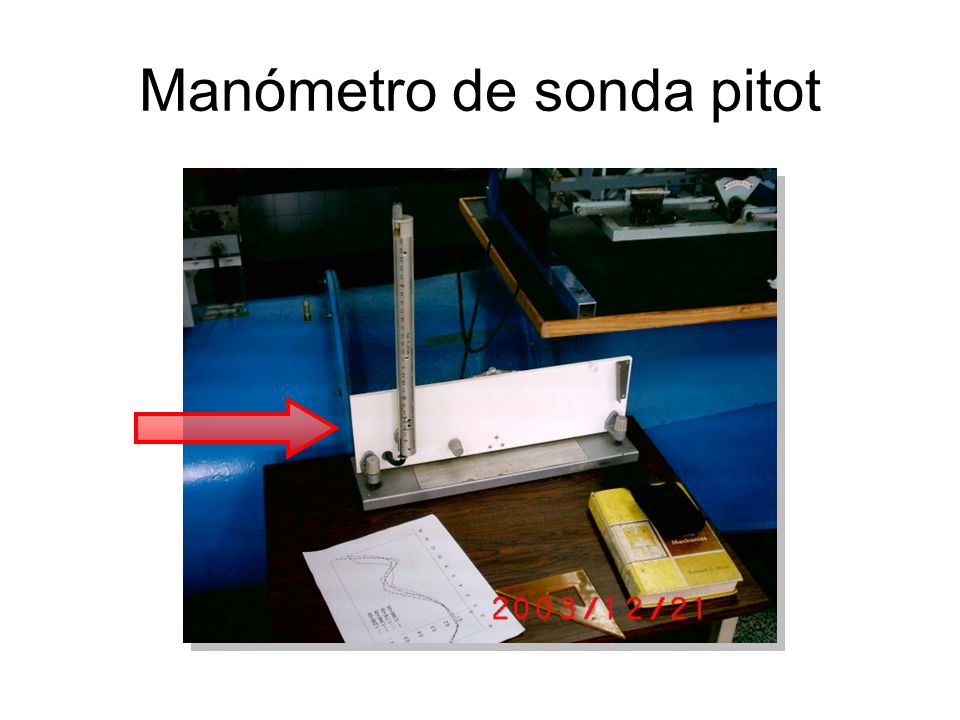

11 Manómetro de sonda pitot

12 Termometro

13 Malla de visualización
