1 Superficies sustentadoras
Presentación realizada para la materia Aerodinámica Docente: Pedro J. Boschetti

2 Geometría del ala [Vista en planta]
co b Λ ct ¼ ct Borde de ataque Borde de fuga

3 Geometría del ala [Vista en planta]
Λ co ¼ ct ct b/2 b/2

4 Geometría del ala [Vista en planta]
co: cuerda en el encastre o raíz (root chord) ct: cuerda en la punta (tip chord) b: Envergadura del ala (wingspan) Λ: ángulo de flecha del ala (sweep angle) c: cuerda media (average chord) S: Superficie del ala (wing area), RA: alargamiento del ala (aspect ratio), RT: estrechamiento (taper ratio),

5 Geometría del ala [Vista de perfil]
Ω Ω: alabeo geométrico (geometric twist)

6

7 Geometría del ala [Vista frontal]
Ángulo de diedro (Γ) Ángulo de diedro positivo Γ Ángulo de diedro negativo –Γ

8 Tipos de alas en base a sus variaciones geométricas y comportamiento aerodinámico

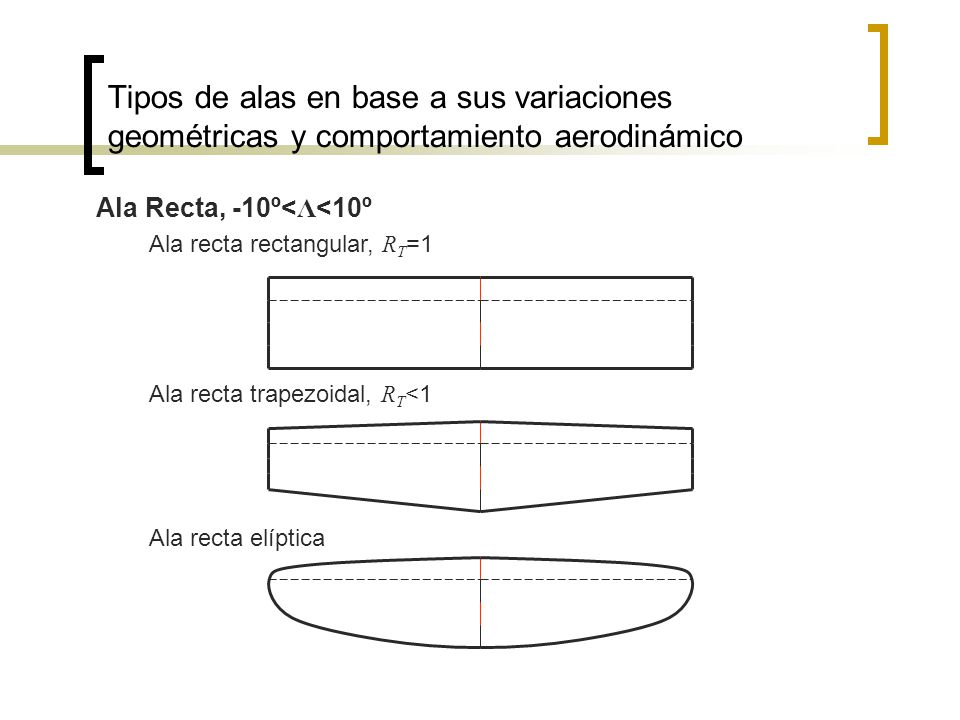

Ala Recta, -10º<Λ<10º Ala recta rectangular, RT=1 Ala recta trapezoidal, RT<1 Ala recta elíptica

9 Tipos de alas en base a sus variaciones geométricas y comportamiento aerodinámico

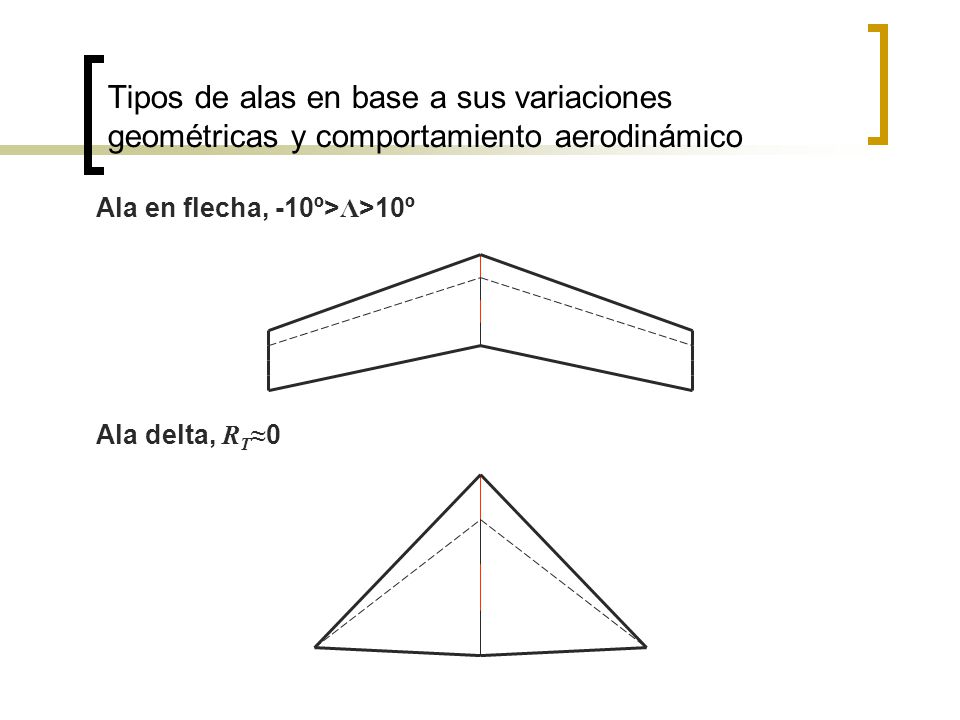

Ala en flecha, -10º>Λ>10º Ala delta, RT≈0
