(SUCS) SISTEMA UNIFICADO DE CLASIFICACION DE SUELOS

Presentación del tema: "(SUCS) SISTEMA UNIFICADO DE CLASIFICACION DE SUELOS"— Transcripción de la presentación:

1 (SUCS) SISTEMA UNIFICADO DE CLASIFICACION DE SUELOS

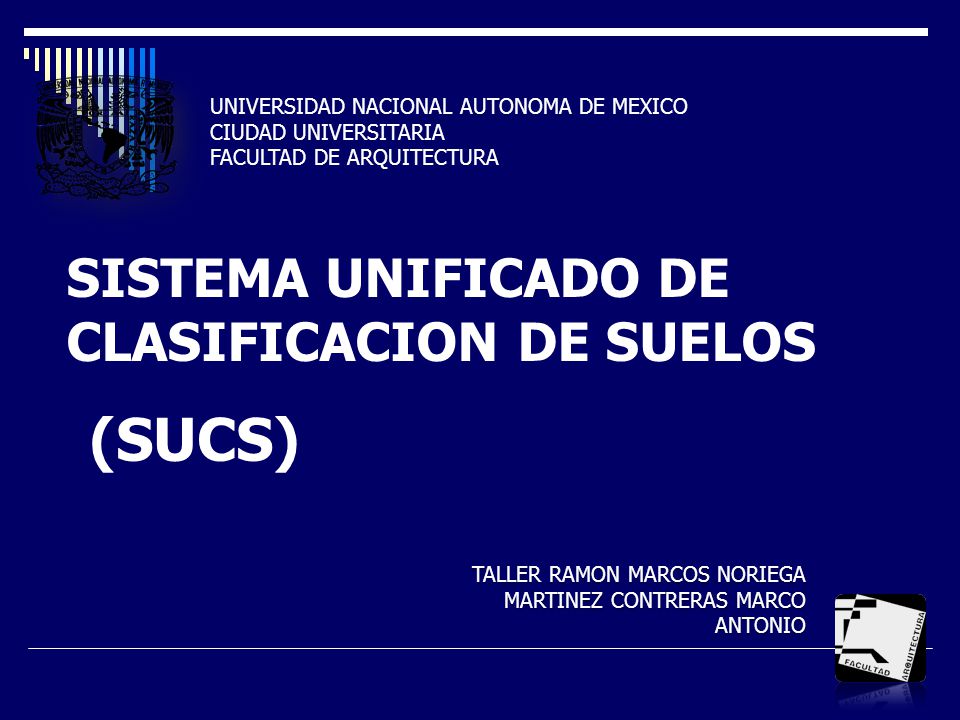

UNIVERSIDAD NACIONAL AUTONOMA DE MEXICO CIUDAD UNIVERSITARIA FACULTAD DE ARQUITECTURA SISTEMA UNIFICADO DE CLASIFICACION DE SUELOS (SUCS) TALLER RAMON MARCOS NORIEGA MARTINEZ CONTRERAS MARCO ANTONIO

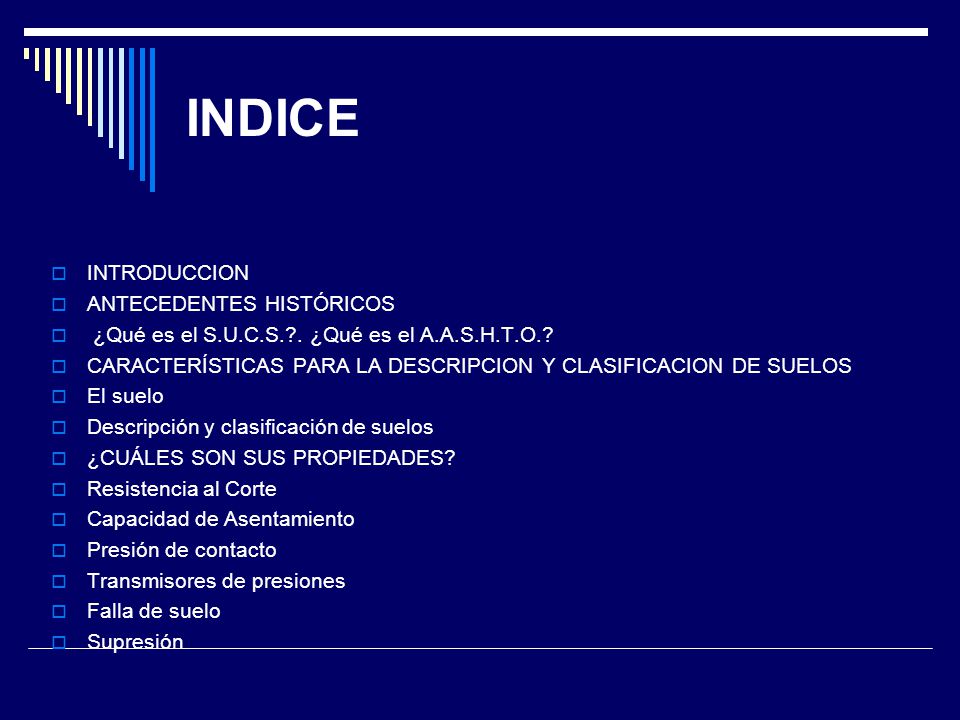

2 INDICE INTRODUCCION ANTECEDENTES HISTÓRICOS
¿Qué es el S.U.C.S.?. ¿Qué es el A.A.S.H.T.O.? CARACTERÍSTICAS PARA LA DESCRIPCION Y CLASIFICACION DE SUELOS El suelo Descripción y clasificación de suelos ¿CUÁLES SON SUS PROPIEDADES? Resistencia al Corte Capacidad de Asentamiento Presión de contacto Transmisores de presiones Falla de suelo Supresión

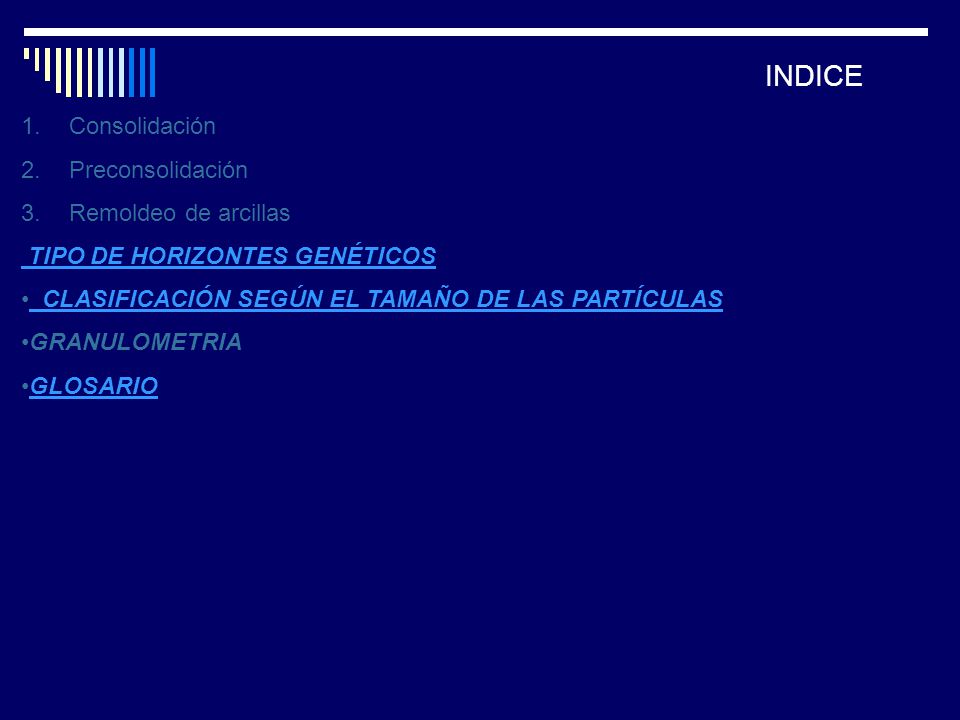

3 INDICE Consolidación Preconsolidación Remoldeo de arcillas
TIPO DE HORIZONTES GENÉTICOS CLASIFICACIÓN SEGÚN EL TAMAÑO DE LAS PARTÍCULAS GRANULOMETRIA GLOSARIO

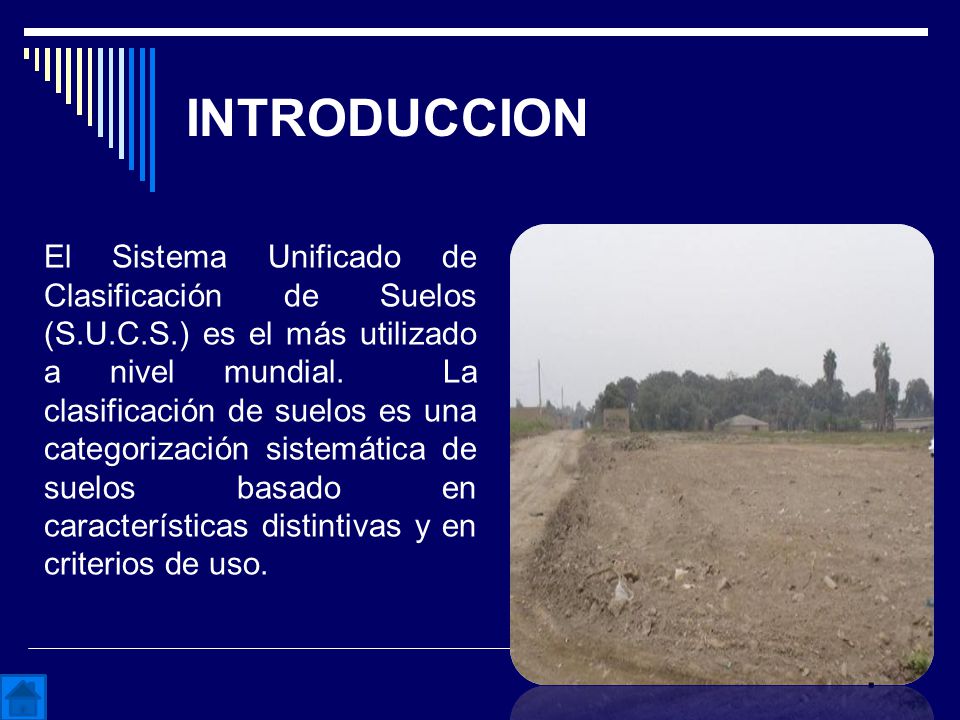

4 INTRODUCCION El Sistema Unificado de Clasificación de Suelos (S.U.C.S.) es el más utilizado a nivel mundial. La clasificación de suelos es una categorización sistemática de suelos basado en características distintivas y en criterios de uso.

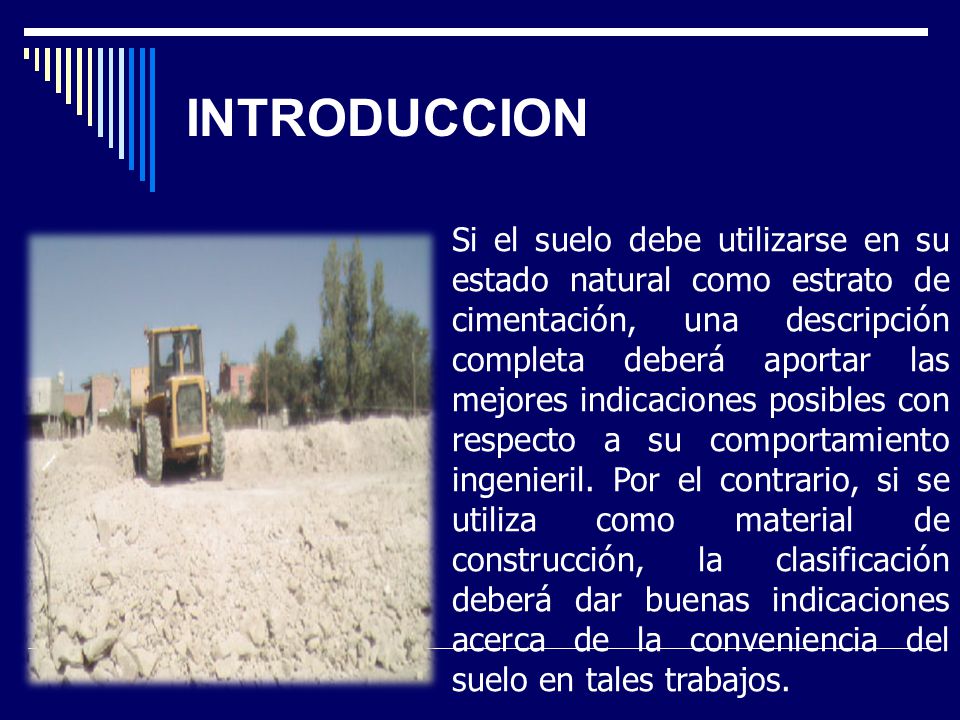

5 INTRODUCCION Si el suelo debe utilizarse en su estado natural como estrato de cimentación, una descripción completa deberá aportar las mejores indicaciones posibles con respecto a su comportamiento ingenieril. Por el contrario, si se utiliza como material de construcción, la clasificación deberá dar buenas indicaciones acerca de la conveniencia del suelo en tales trabajos.

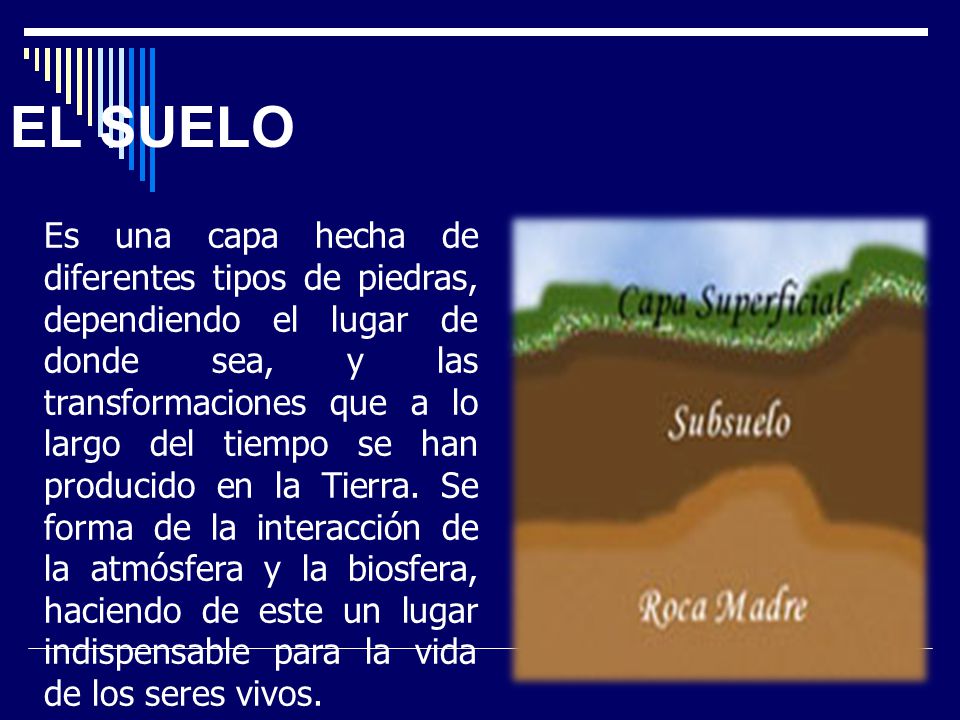

6 EL SUELO Es una capa hecha de diferentes tipos de piedras, dependiendo el lugar de donde sea, y las transformaciones que a lo largo del tiempo se han producido en la Tierra. Se forma de la interacción de la atmósfera y la biosfera, haciendo de este un lugar indispensable para la vida de los seres vivos.

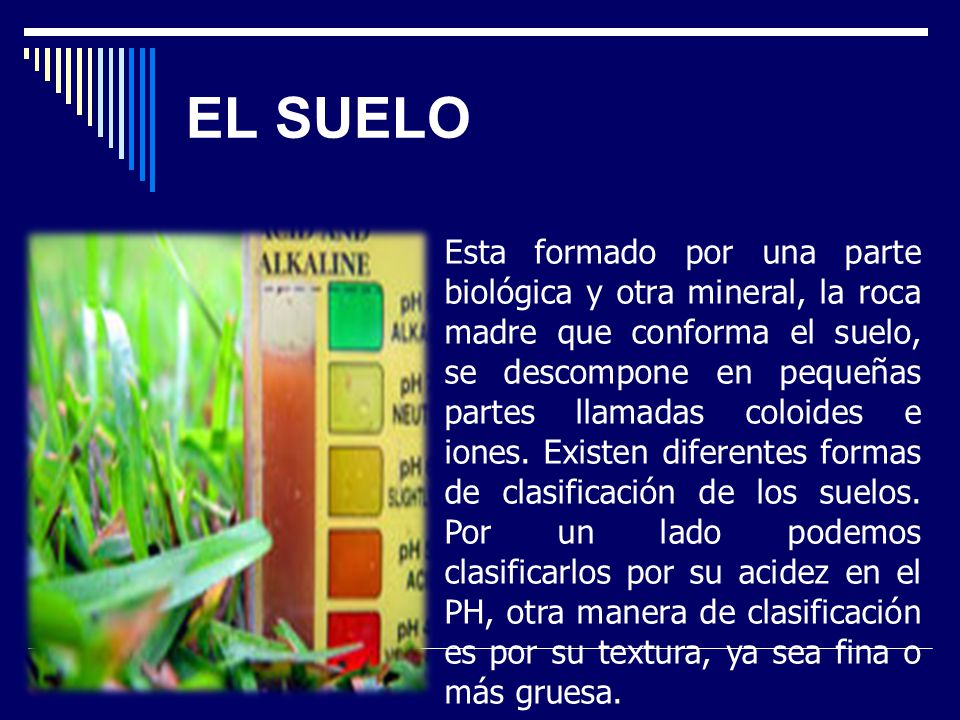

7 EL SUELO Esta formado por una parte biológica y otra mineral, la roca madre que conforma el suelo, se descompone en pequeñas partes llamadas coloides e iones. Existen diferentes formas de clasificación de los suelos. Por un lado podemos clasificarlos por su acidez en el PH, otra manera de clasificación es por su textura, ya sea fina o más gruesa.

8 ANTECEDENTES HISTORICOS
El Sistema Unificado de Clasificación de Suelos (SUCS) deriva de un sistema desarrollado por Arthur Casagrande; como una modificación y adaptación mas general a su sistema de clasificación propuesto en el año 1942 para aeropuertos, a su vez para identificar y agrupar suelos en forma rápida en obras militares durante la guerra.

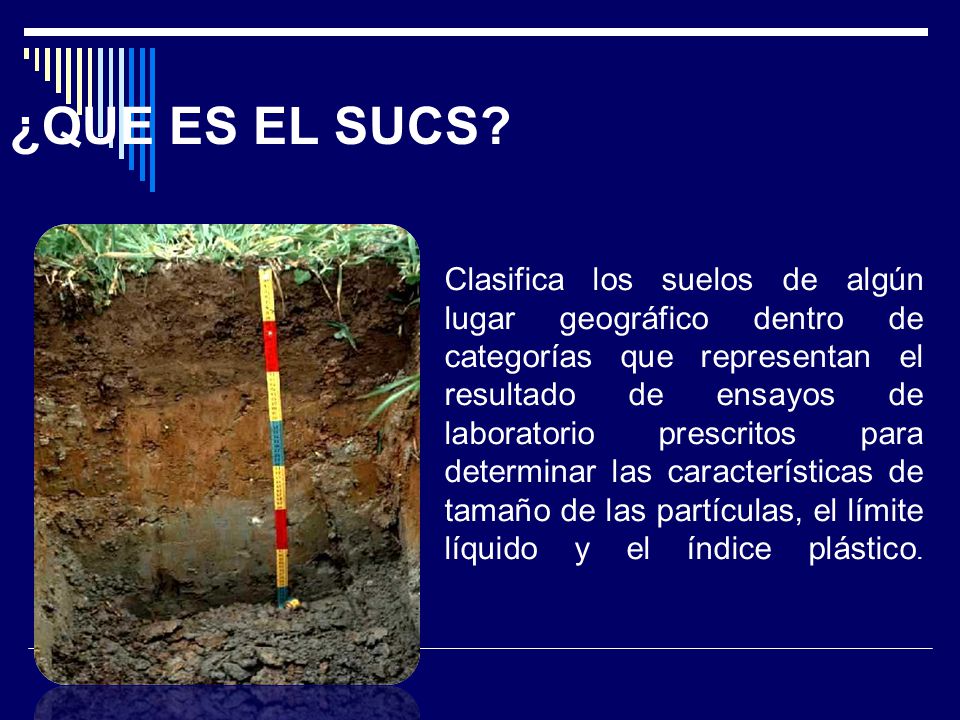

9 ¿QUE ES EL SUCS? Clasifica los suelos de algún lugar geográfico dentro de categorías que representan el resultado de ensayos de laboratorio prescritos para determinar las características de tamaño de las partículas, el límite líquido y el índice plástico.

10 ¿QUÉ ES EL SISTEMA AASHTO
¿QUÉ ES EL SISTEMA AASHTO? "American Association of State Highway and Transportation Officials“ Estudia el comportamiento de estructuras de pavimento de espesores. Bajo cargas móviles de magnitudes y frecuencias, por medio de los efectos del medio ambiente. Autopista de cuota, que acortó la distancia entre Monterrey y Saltillo. Para el diseño de la estructura de pavimento se utilizó el método AASHTO.

11 CARACTERÍSTICAS PARA LA DESCRIPCIÓN Y CLASIFICACIÓN DE SUELOS

12 CARACTERÍSTICAS PARA LA DESCRIPCIÓN Y CLASIFICACIÓN DE SUELOS

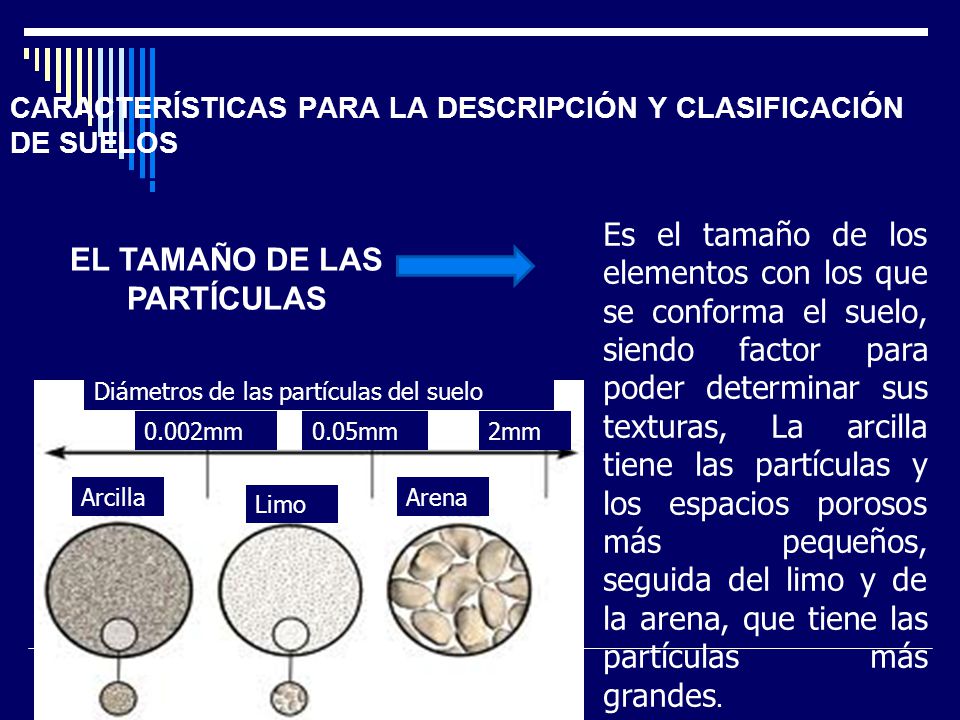

EL TAMAÑO DE LAS PARTÍCULAS x Es el tamaño de los elementos con los que se conforma el suelo, siendo factor para poder determinar sus texturas, La arcilla tiene las partículas y los espacios porosos más pequeños, seguida del limo y de la arena, que tiene las partículas más grandes. 2mm Arena Arcilla 0.05mm 0.002mm Diámetros de las partículas del suelo Limo

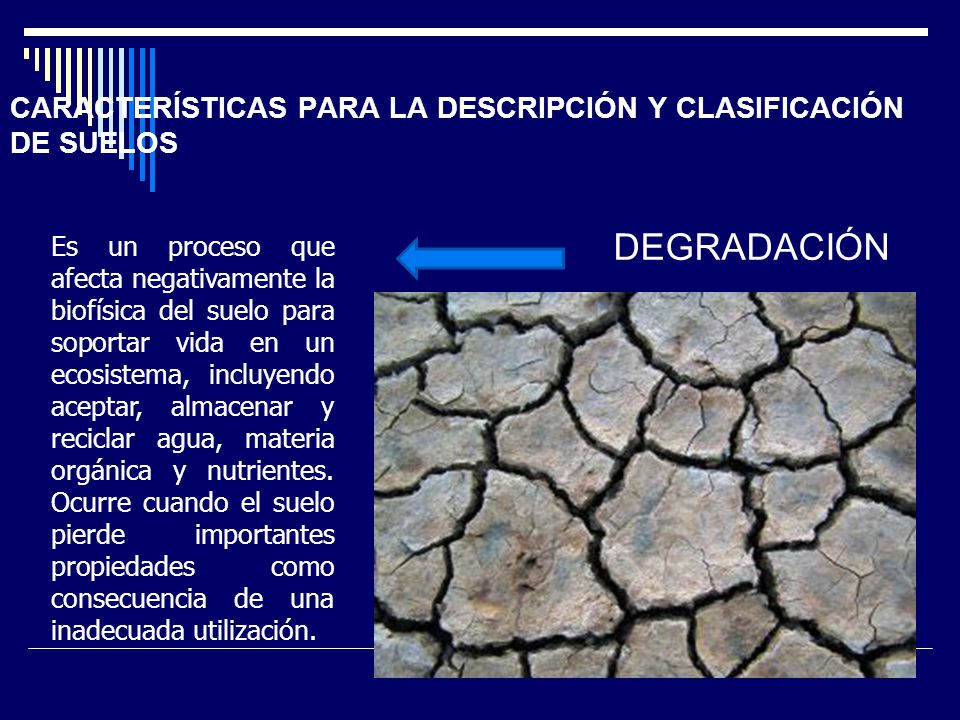

13 CARACTERÍSTICAS PARA LA DESCRIPCIÓN Y CLASIFICACIÓN DE SUELOS
DEGRADACIÓN Es un proceso que afecta negativamente la biofísica del suelo para soportar vida en un ecosistema, incluyendo aceptar, almacenar y reciclar agua, materia orgánica y nutrientes. Ocurre cuando el suelo pierde importantes propiedades como consecuencia de una inadecuada utilización.

14 CARACTERÍSTICAS PARA LA DESCRIPCIÓN Y CLASIFICACIÓN DE SUELOS:

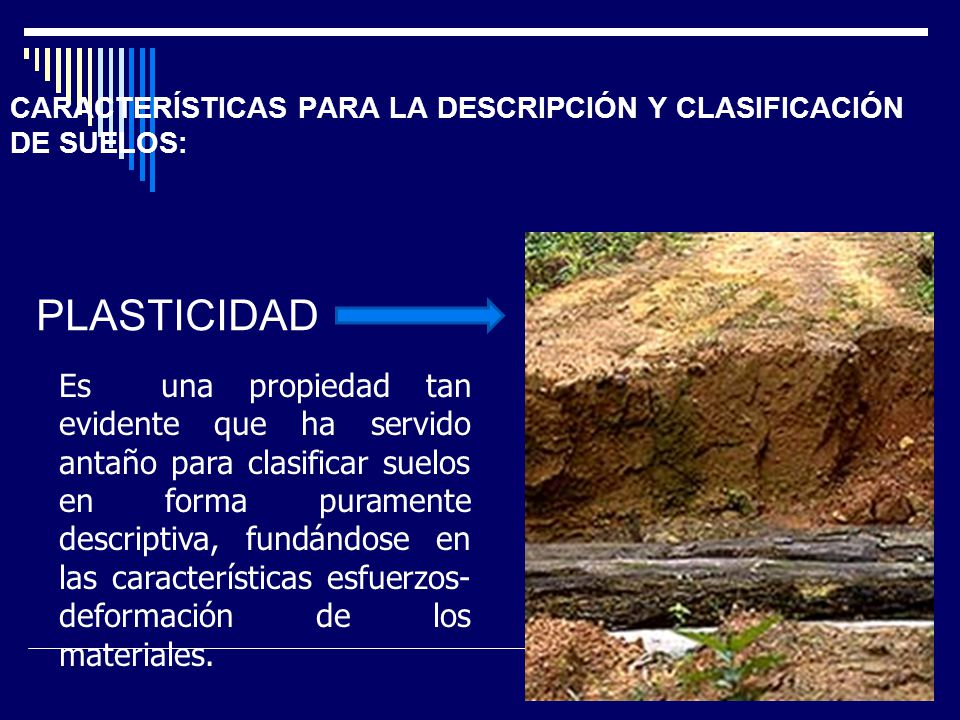

PLASTICIDAD Es una propiedad tan evidente que ha servido antaño para clasificar suelos en forma puramente descriptiva, fundándose en las características esfuerzos-deformación de los materiales.

15 CARACTERÍSTICAS PARA LA DESCRIPCIÓN Y CLASIFICACIÓN DE SUELOS

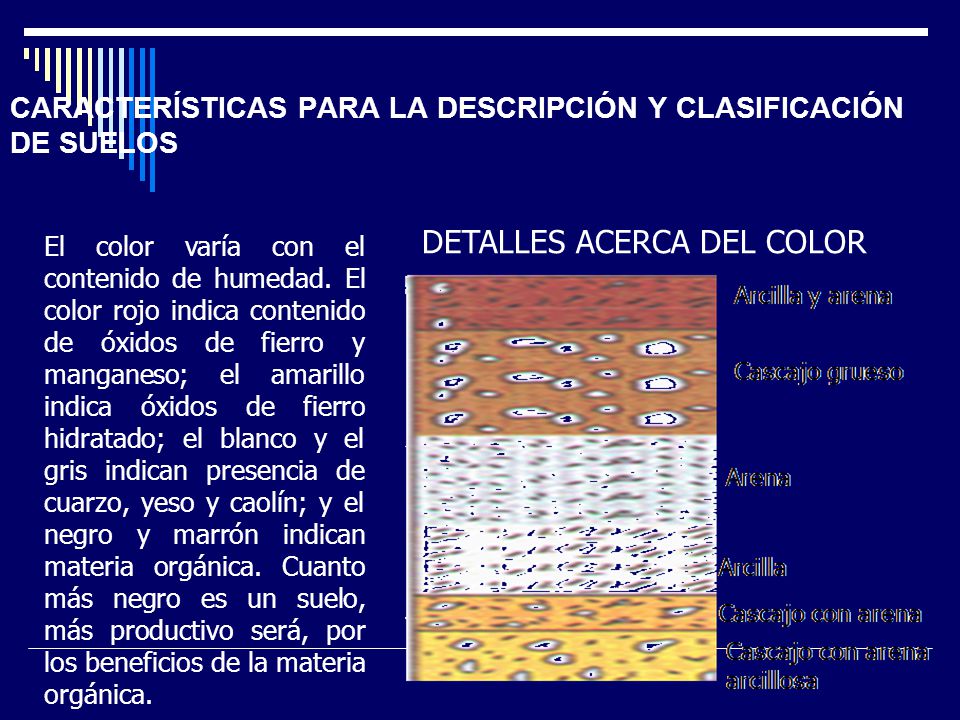

DETALLES ACERCA DEL COLOR El color varía con el contenido de humedad. El color rojo indica contenido de óxidos de fierro y manganeso; el amarillo indica óxidos de fierro hidratado; el blanco y el gris indican presencia de cuarzo, yeso y caolín; y el negro y marrón indican materia orgánica. Cuanto más negro es un suelo, más productivo será, por los beneficios de la materia orgánica.

16 CARACTERÍSTICAS PARA LA DESCRIPCIÓN Y CLASIFICACIÓN DE SUELOS

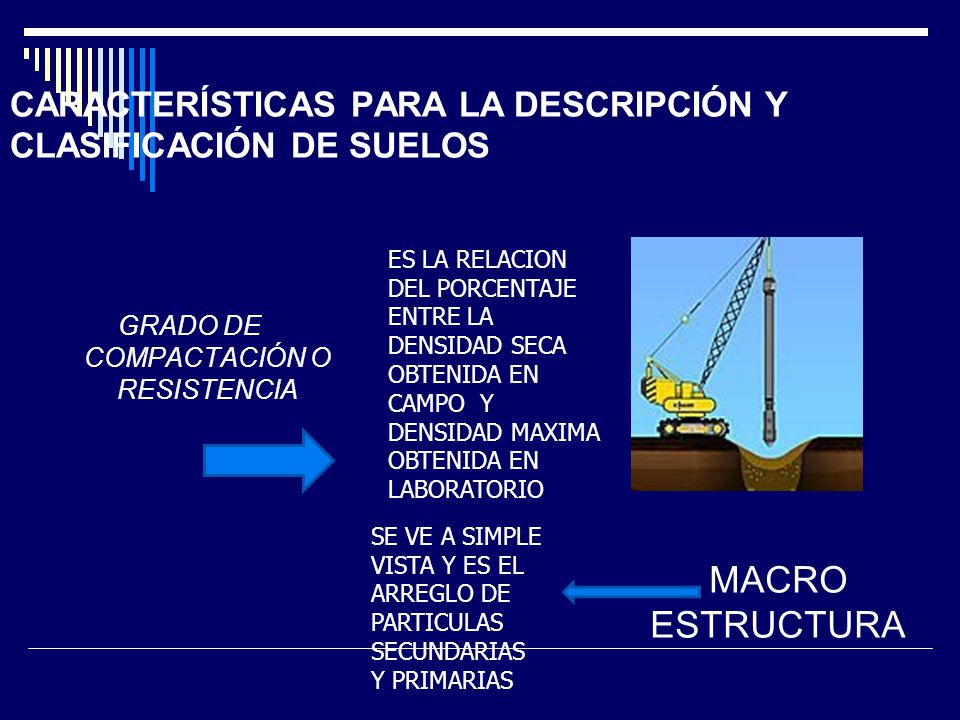

ES LA RELACION DEL PORCENTAJE ENTRE LA DENSIDAD SECA OBTENIDA EN CAMPO Y DENSIDAD MAXIMA OBTENIDA EN LABORATORIO GRADO DE COMPACTACIÓN O RESISTENCIA SE VE A SIMPLE VISTA Y ES EL ARREGLO DE PARTICULAS SECUNDARIAS Y PRIMARIAS MACRO ESTRUCTURA

17 ¿CUALES SON SUS PROPIEDADES?

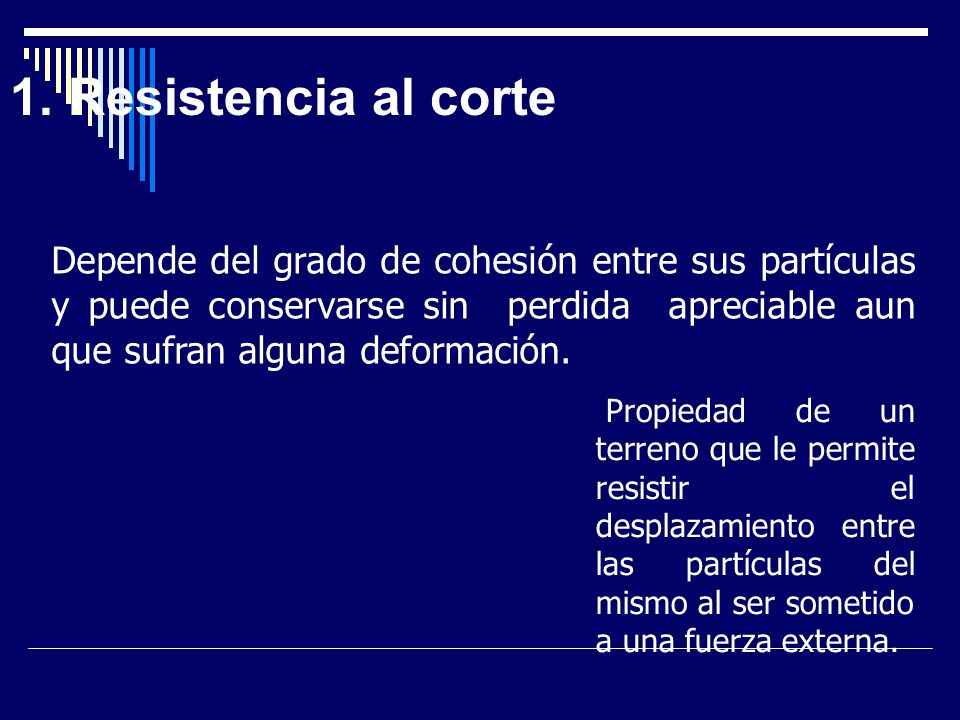

18 1. Resistencia al corte Depende del grado de cohesión entre sus partículas y puede conservarse sin perdida apreciable aun que sufran alguna deformación. Propiedad de un terreno que le permite resistir el desplazamiento entre las partículas del mismo al ser sometido a una fuerza externa.

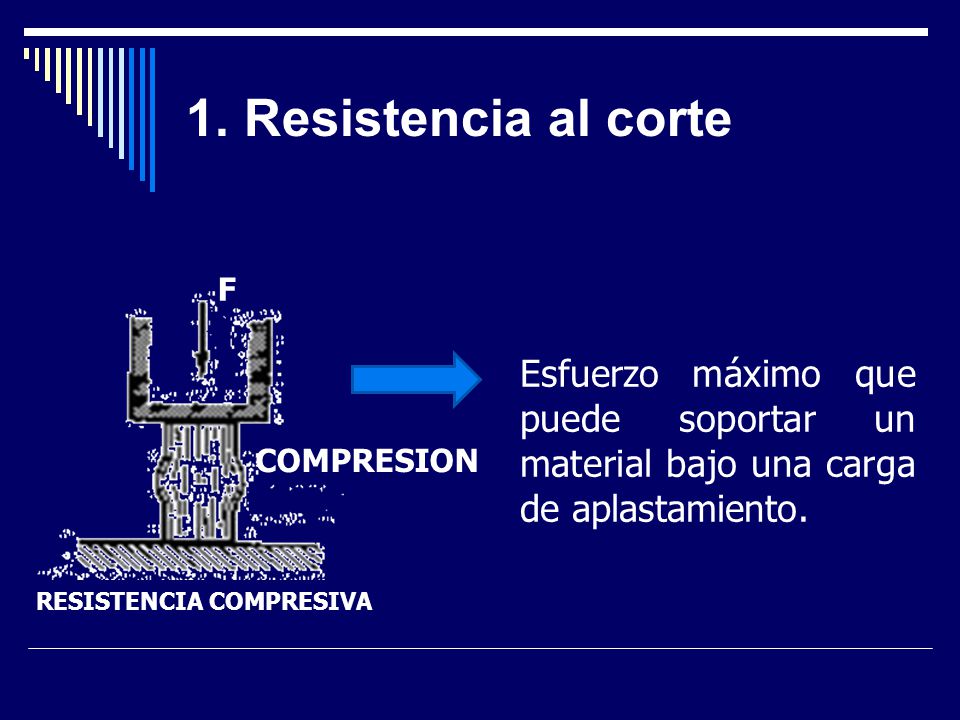

19 1. Resistencia al corte F COMPRESION RESISTENCIA COMPRESIVA Esfuerzo máximo que puede soportar un material bajo una carga de aplastamiento.

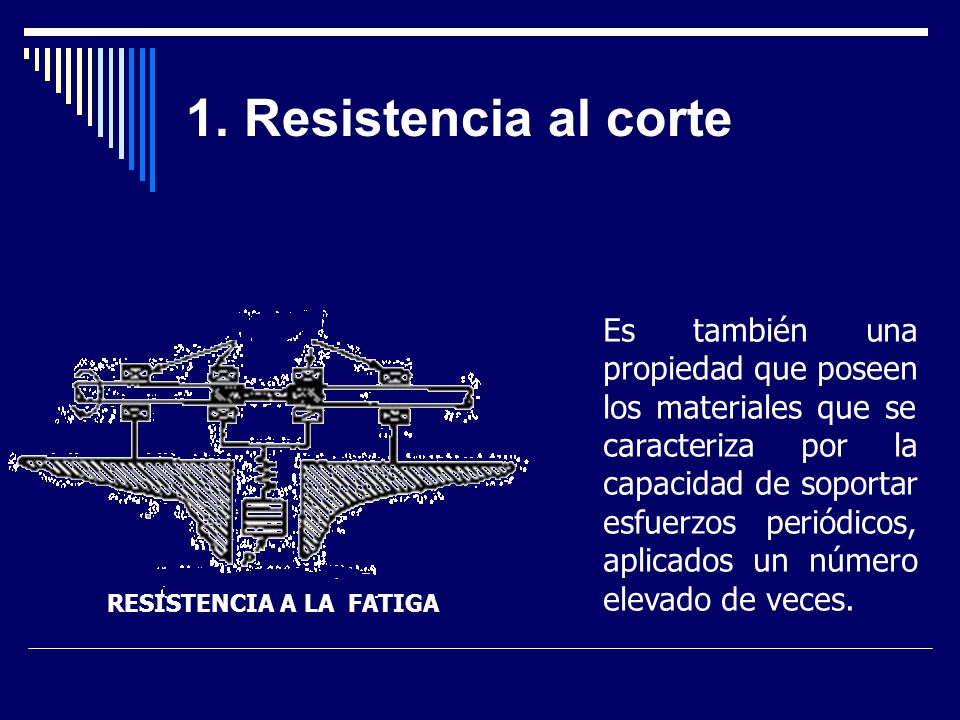

20 1. Resistencia al corte RESISTENCIA A LA FATIGA Es también una propiedad que poseen los materiales que se caracteriza por la capacidad de soportar esfuerzos periódicos, aplicados un número elevado de veces.

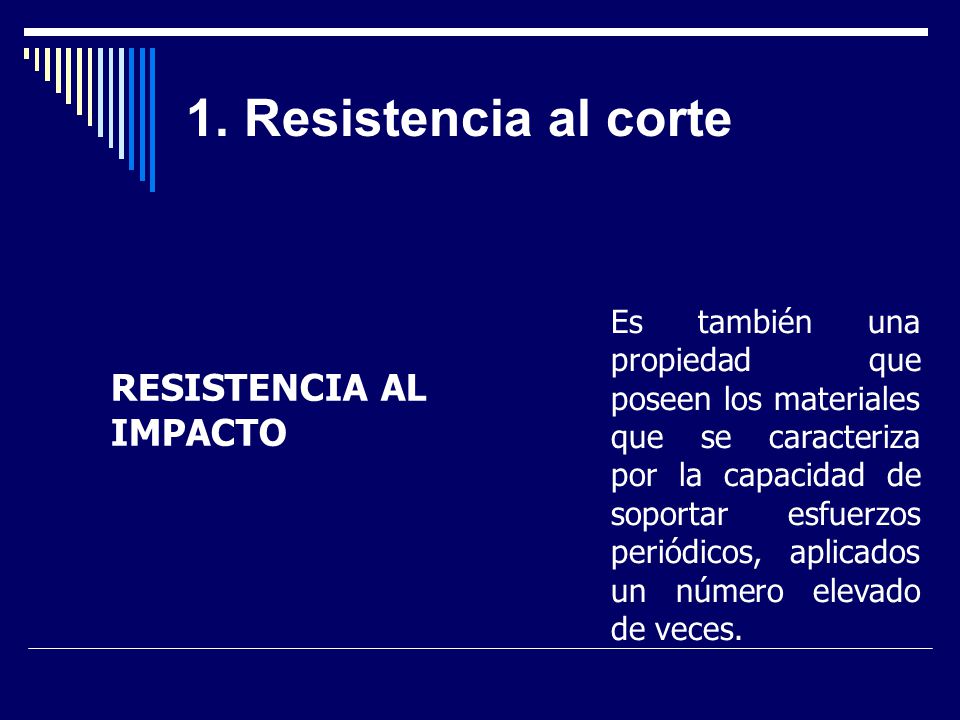

21 1. Resistencia al corte RESISTENCIA AL IMPACTO
Es también una propiedad que poseen los materiales que se caracteriza por la capacidad de soportar esfuerzos periódicos, aplicados un número elevado de veces. RESISTENCIA AL IMPACTO

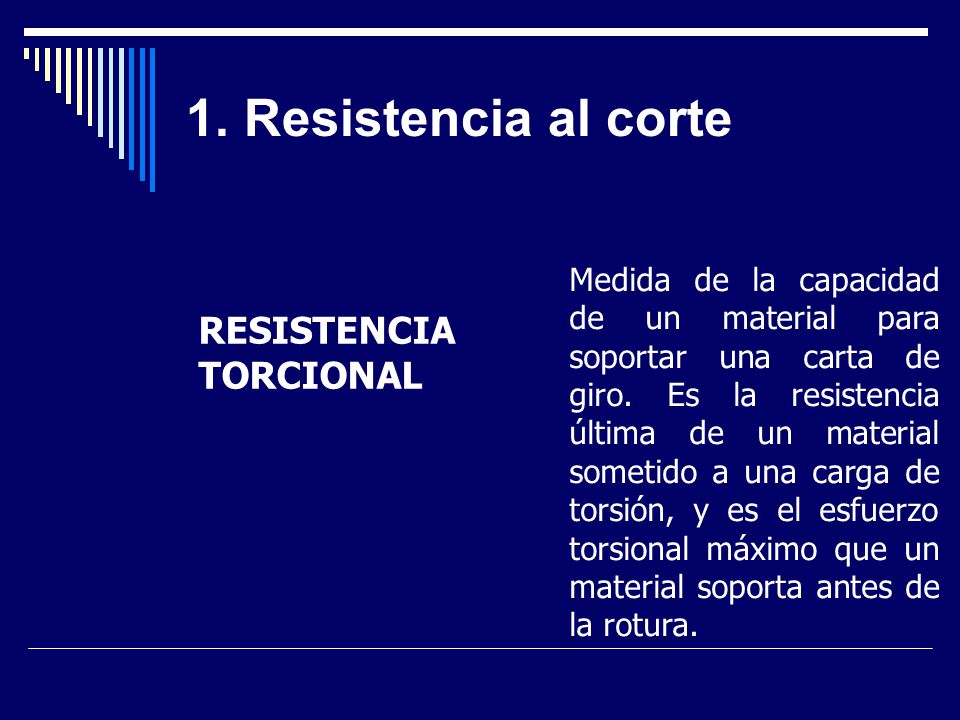

22 1. Resistencia al corte RESISTENCIA TORCIONAL
Medida de la capacidad de un material para soportar una carta de giro. Es la resistencia última de un material sometido a una carga de torsión, y es el esfuerzo torsional máximo que un material soporta antes de la rotura. RESISTENCIA TORCIONAL

23 2. Capacidad de asentamiento

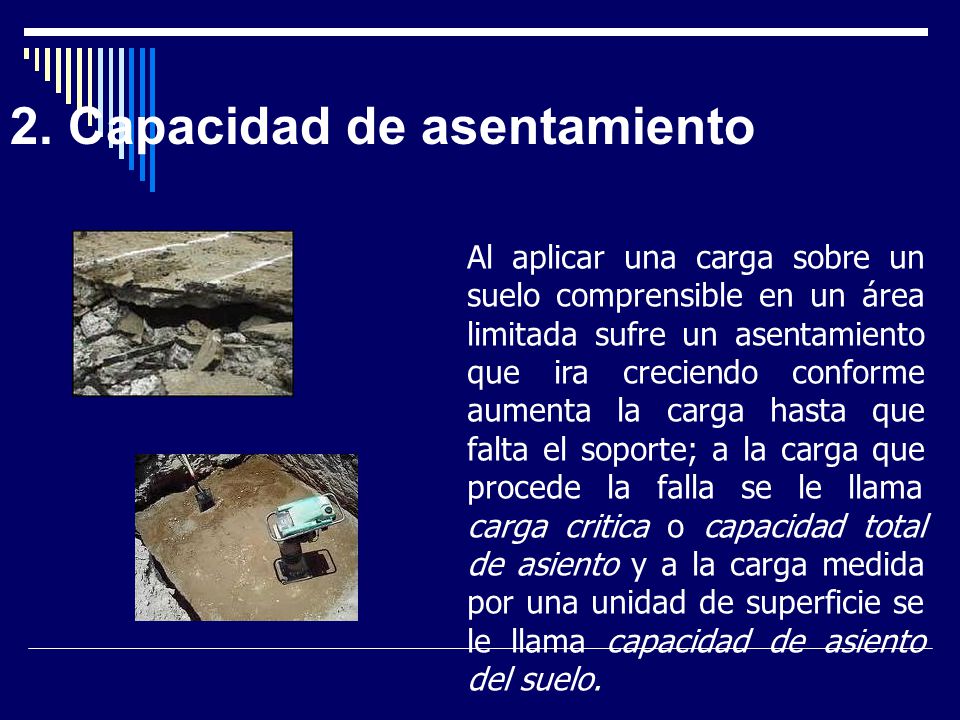

Al aplicar una carga sobre un suelo comprensible en un área limitada sufre un asentamiento que ira creciendo conforme aumenta la carga hasta que falta el soporte; a la carga que procede la falla se le llama carga critica o capacidad total de asiento y a la carga medida por una unidad de superficie se le llama capacidad de asiento del suelo.

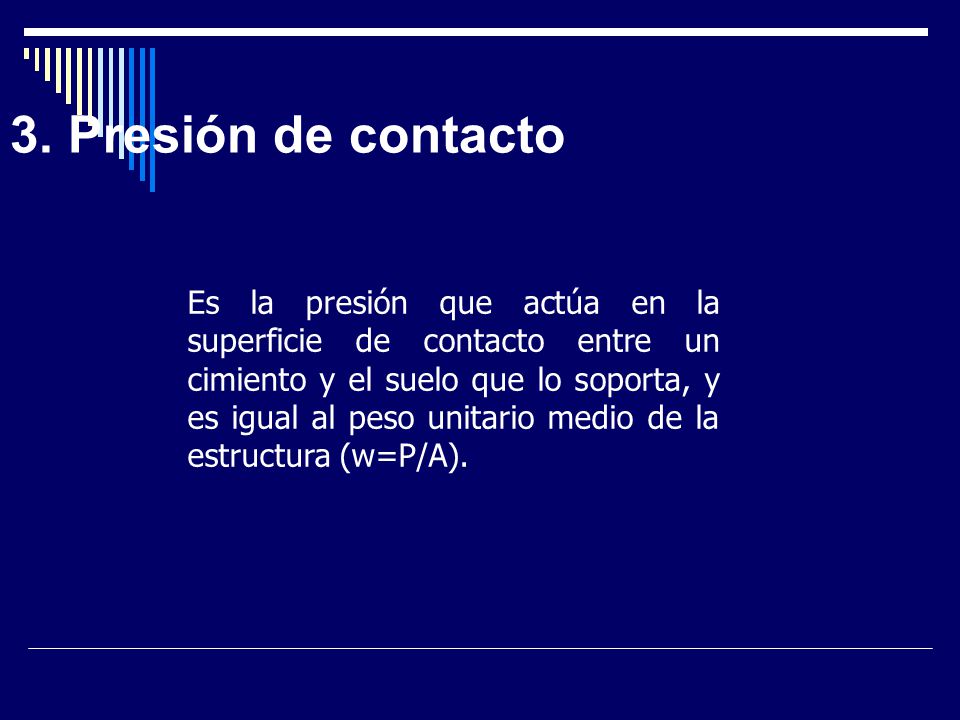

24 3. Presión de contacto Es la presión que actúa en la superficie de contacto entre un cimiento y el suelo que lo soporta, y es igual al peso unitario medio de la estructura (w=P/A).

25 4. Transmisiones de presiones
La presión que ejerce el cimiento sobre el suelo no se transmite como se creía antiguamente, conforme a un esquema rectilíneo, si no que debido al comportamiento plástico del suelo la distribución se hace siguiendo las líneas curvas que se conocen como bulbos de presión.

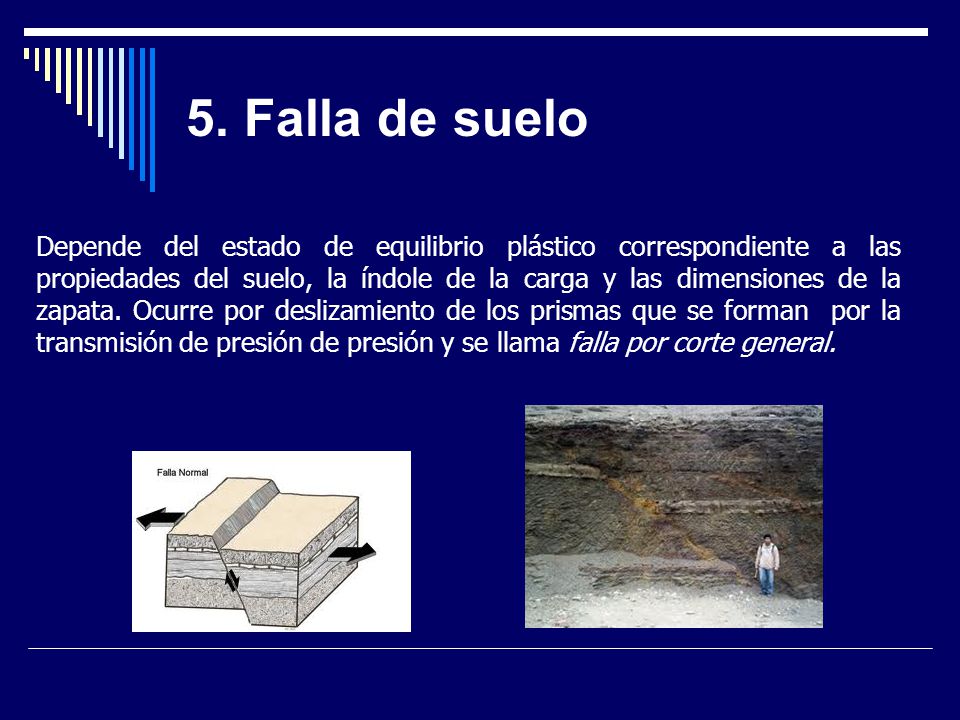

26 5. Falla de suelo Depende del estado de equilibrio plástico correspondiente a las propiedades del suelo, la índole de la carga y las dimensiones de la zapata. Ocurre por deslizamiento de los prismas que se forman por la transmisión de presión de presión y se llama falla por corte general.

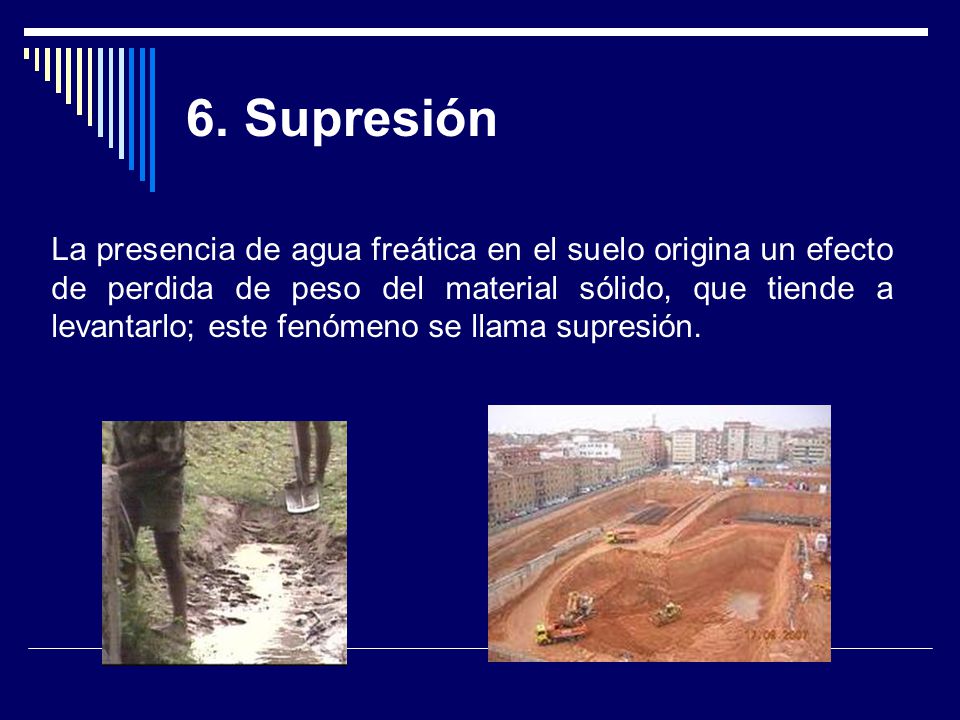

27 6. Supresión La presencia de agua freática en el suelo origina un efecto de perdida de peso del material sólido, que tiende a levantarlo; este fenómeno se llama supresión.

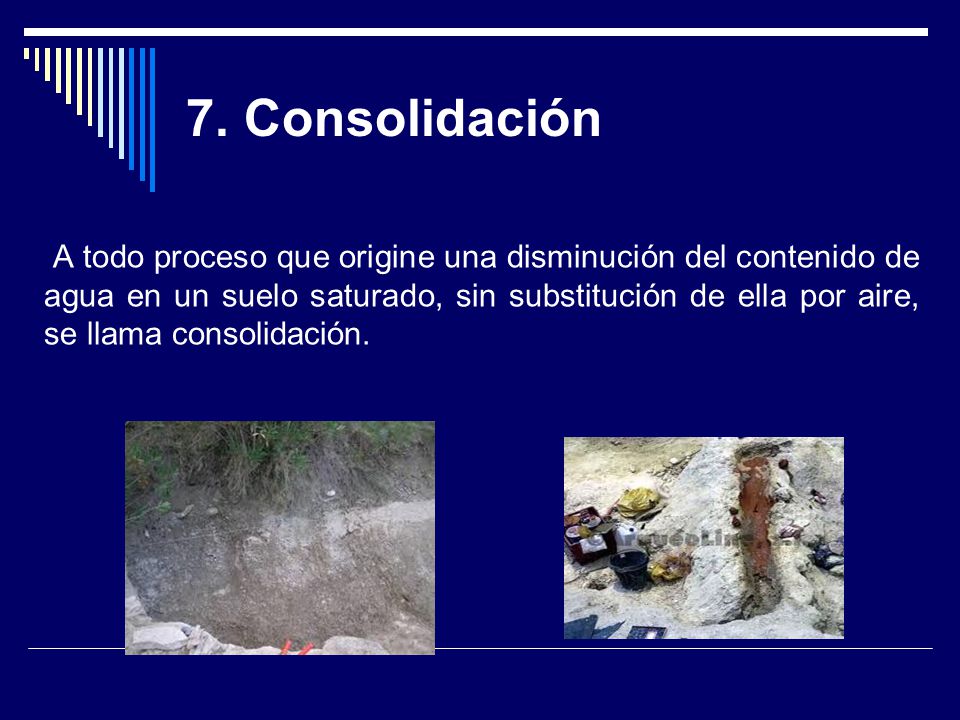

28 7. Consolidación A todo proceso que origine una disminución del contenido de agua en un suelo saturado, sin substitución de ella por aire, se llama consolidación.

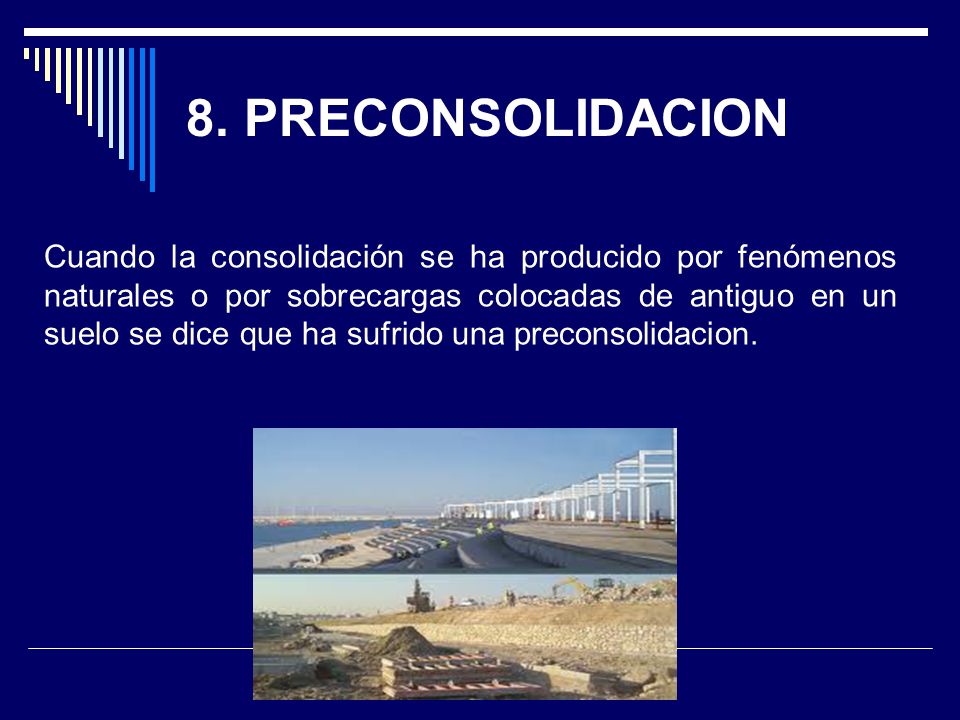

29 8. PRECONSOLIDACION Cuando la consolidación se ha producido por fenómenos naturales o por sobrecargas colocadas de antiguo en un suelo se dice que ha sufrido una preconsolidacion.

30 9. Remoldeo de las arcillas

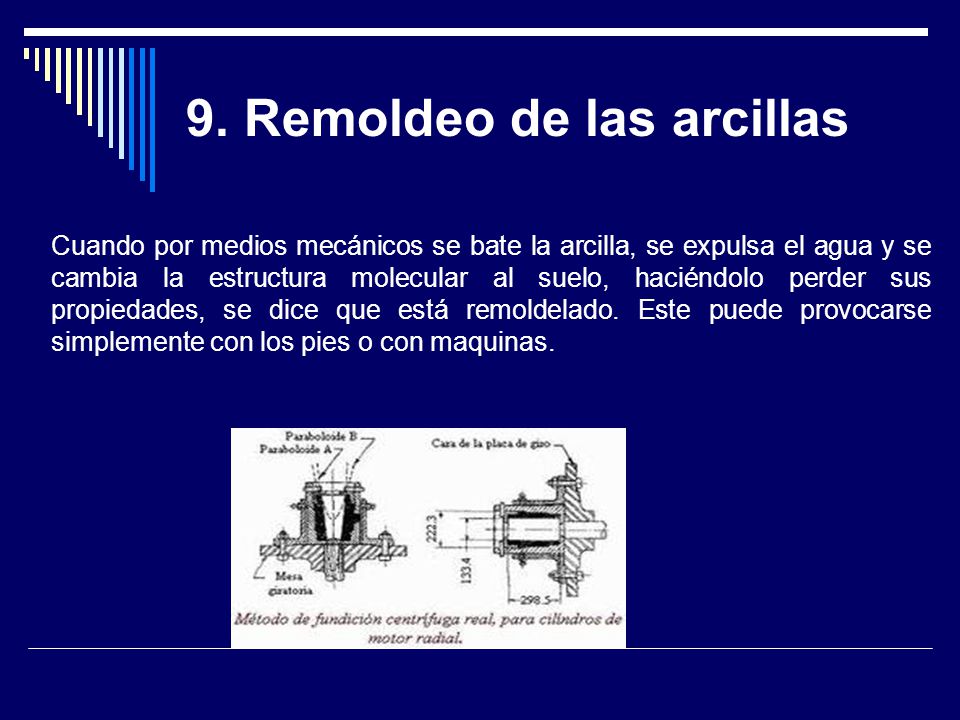

Cuando por medios mecánicos se bate la arcilla, se expulsa el agua y se cambia la estructura molecular al suelo, haciéndolo perder sus propiedades, se dice que está remoldelado. Este puede provocarse simplemente con los pies o con maquinas.

31 TIPOS DE HORIZONTES GENETICOS

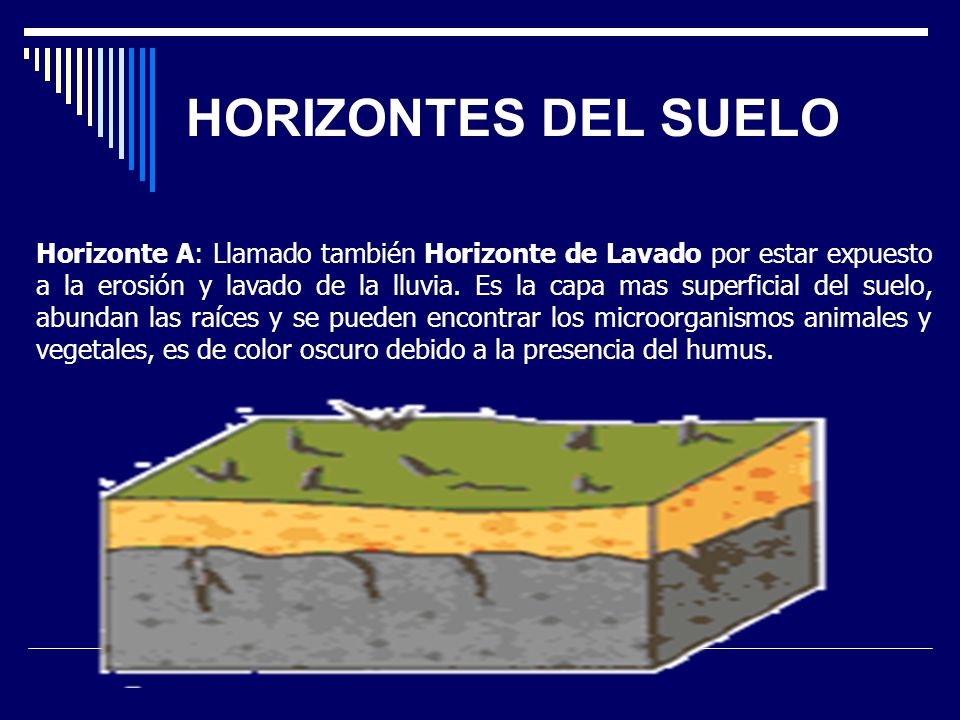

32 HORIZONTES DEL SUELO Horizonte A: Llamado también Horizonte de Lavado por estar expuesto a la erosión y lavado de la lluvia. Es la capa mas superficial del suelo, abundan las raíces y se pueden encontrar los microorganismos animales y vegetales, es de color oscuro debido a la presencia del humus.

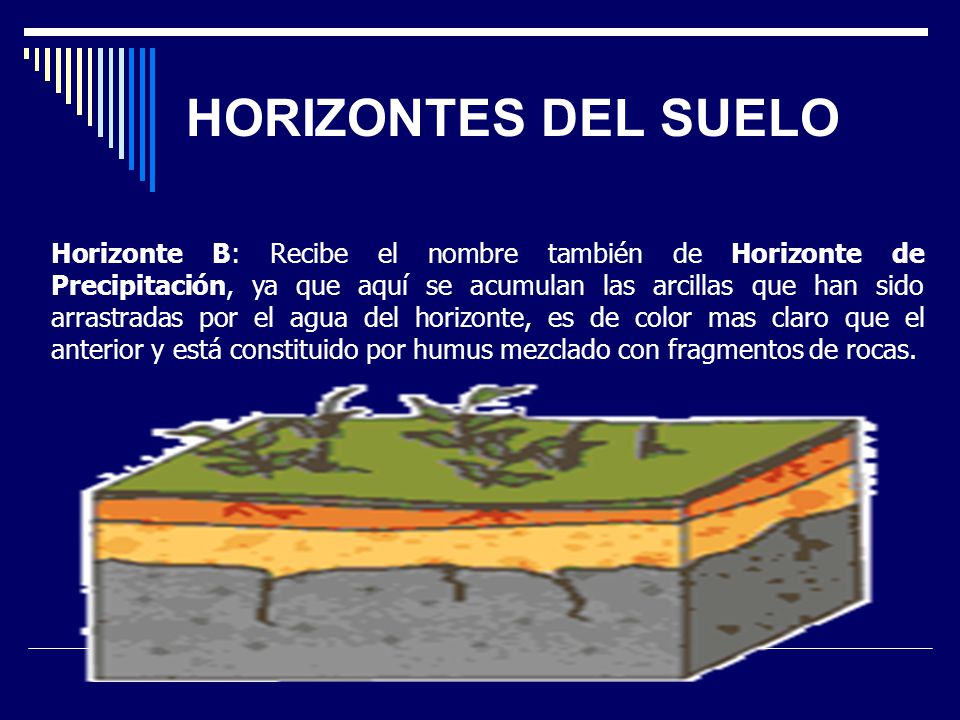

33 HORIZONTES DEL SUELO Horizonte B: Recibe el nombre también de Horizonte de Precipitación, ya que aquí se acumulan las arcillas que han sido arrastradas por el agua del horizonte, es de color mas claro que el anterior y está constituido por humus mezclado con fragmentos de rocas.

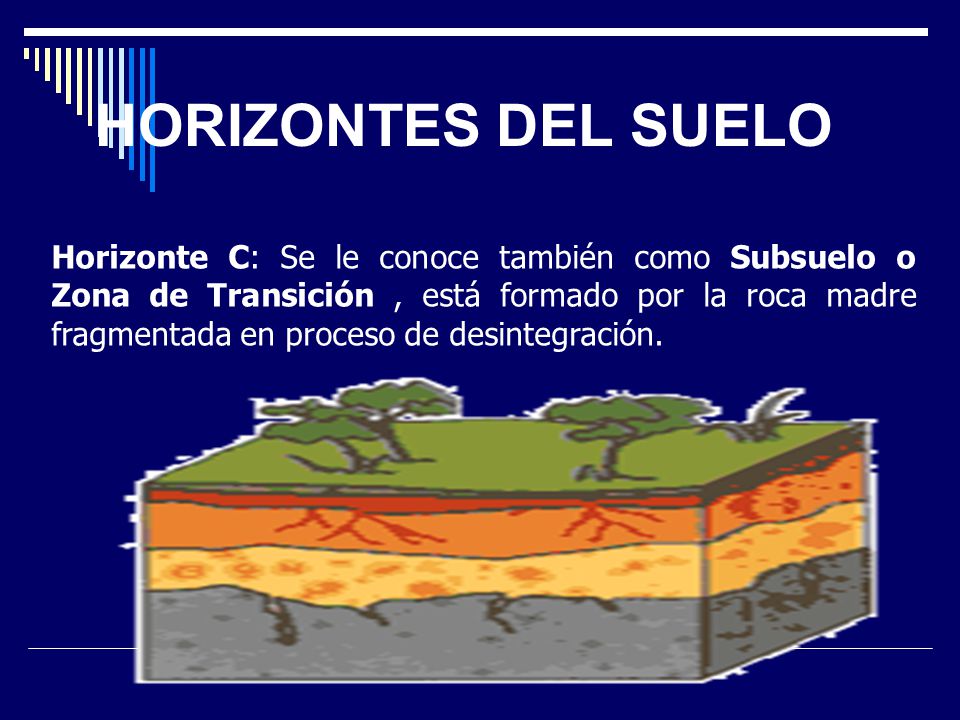

34 HORIZONTES DEL SUELO Horizonte C: Se le conoce también como Subsuelo o Zona de Transición , está formado por la roca madre fragmentada en proceso de desintegración.

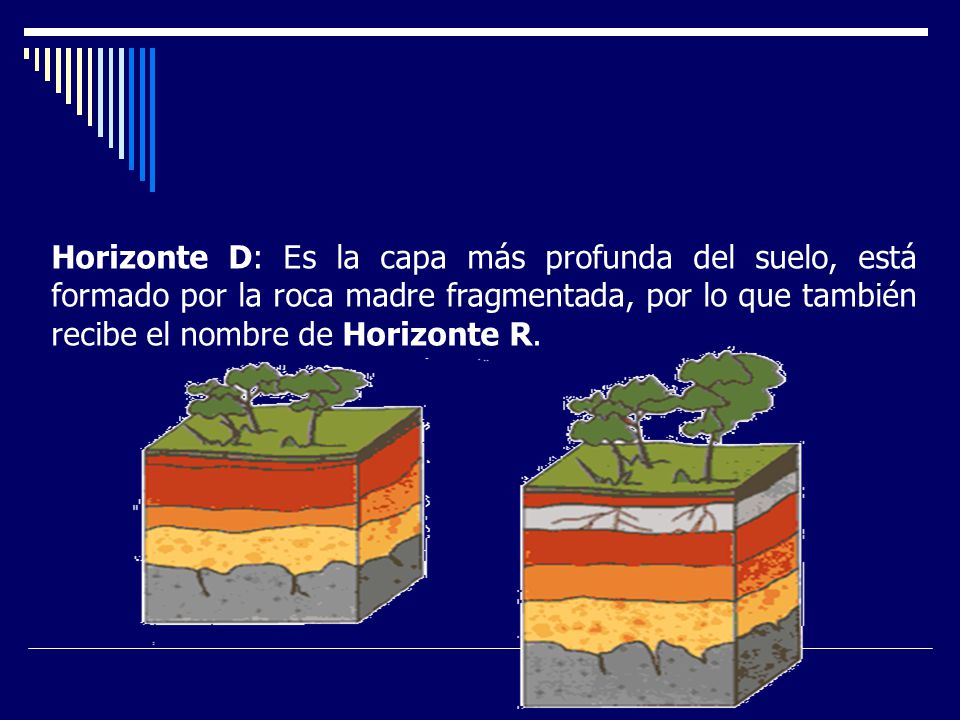

35 Horizonte D: Es la capa más profunda del suelo, está formado por la roca madre fragmentada, por lo que también recibe el nombre de Horizonte R.

36 CLASIFICACION SEGÚN EL TAMAÑO DE LAS PARTICULAS

37 CLASIFICACION DE LAS PARTICULAS GRUESAS SEGÚN SU TAMAÑO

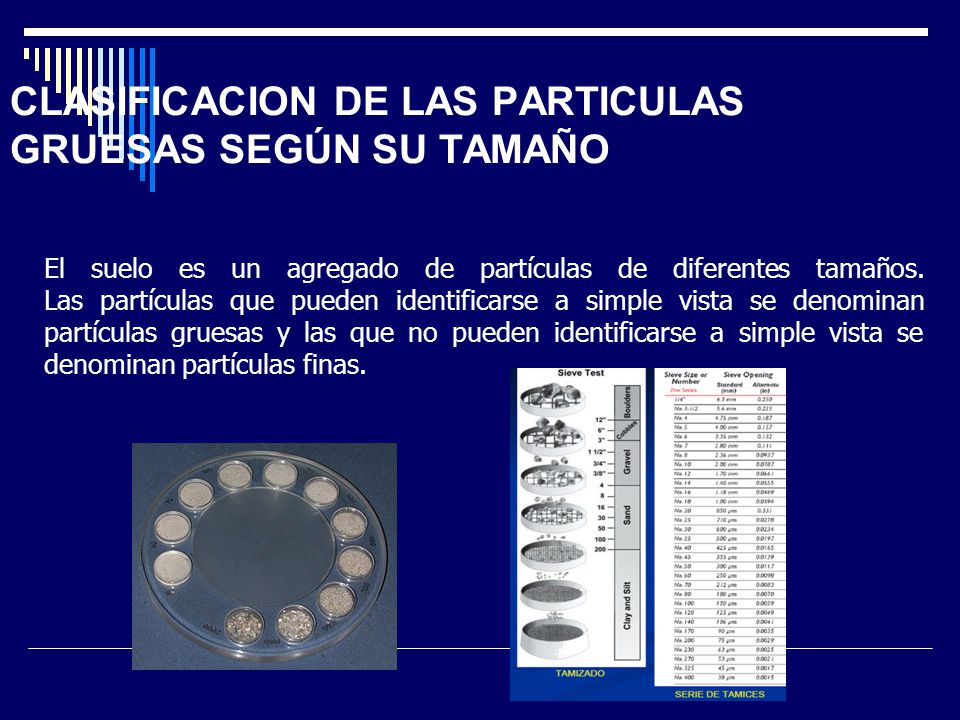

El suelo es un agregado de partículas de diferentes tamaños. Las partículas que pueden identificarse a simple vista se denominan partículas gruesas y las que no pueden identificarse a simple vista se denominan partículas finas.

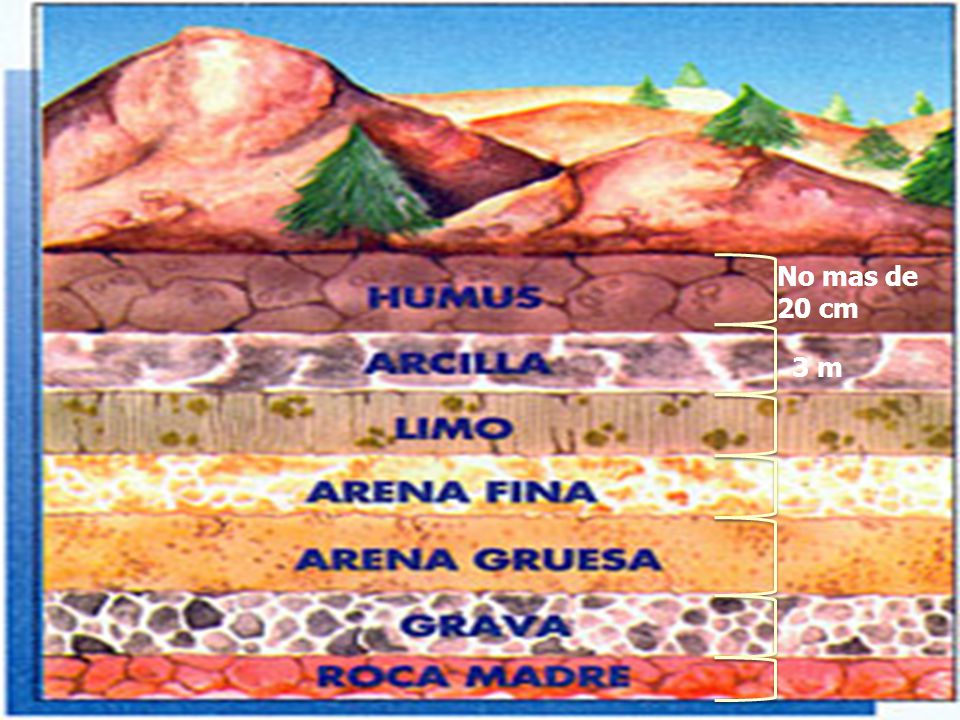

38 No mas de 20 cm 3 m

39

40 GRANULOMETRIA

41 Este sistema divide los suelos en:
SUELO DE GRANO FINO SUELOS DE GRANO GRUESO

42 SUELOS ORGANICOS

43 GLOSARIO

44 SUELO: Agregado de partículas de. diferentes tamaños. Las que

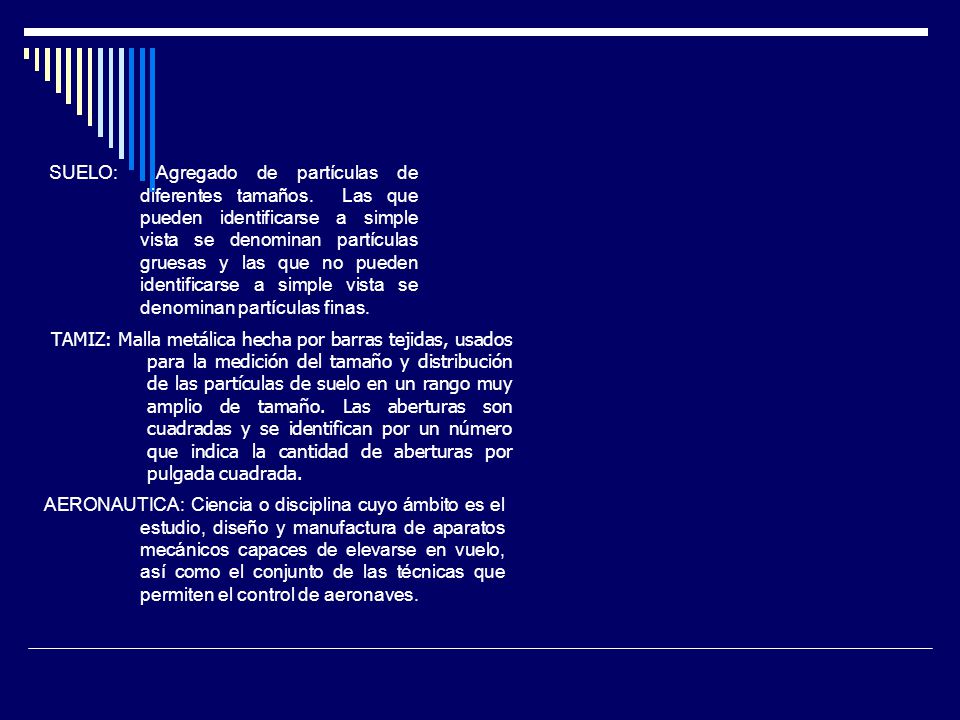

SUELO: Agregado de partículas de diferentes tamaños. Las que pueden identificarse a simple vista se denominan partículas gruesas y las que no pueden identificarse a simple vista se denominan partículas finas. TAMIZ: Malla metálica hecha por barras tejidas, usados para la medición del tamaño y distribución de las partículas de suelo en un rango muy amplio de tamaño. Las aberturas son cuadradas y se identifican por un número que indica la cantidad de aberturas por pulgada cuadrada. AERONAUTICA: Ciencia o disciplina cuyo ámbito es el estudio, diseño y manufactura de aparatos mecánicos capaces de elevarse en vuelo, así como el conjunto de las técnicas que permiten el control de aeronaves.

45 ARCILLA: Suelos de textura muy fina que forman terrones duros al secar

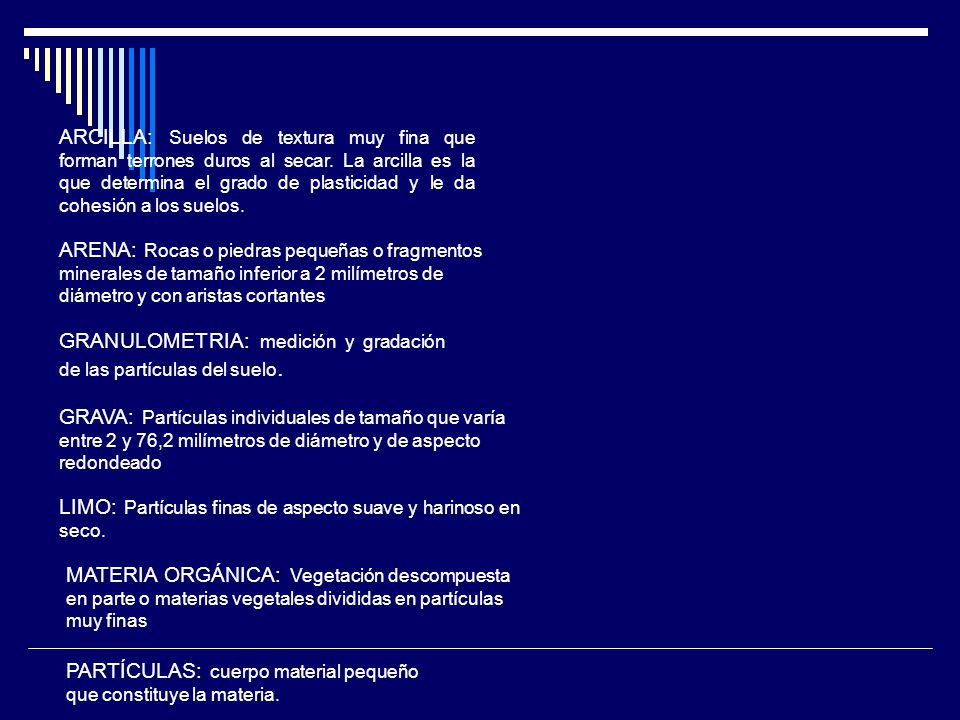

ARCILLA: Suelos de textura muy fina que forman terrones duros al secar. La arcilla es la que determina el grado de plasticidad y le da cohesión a los suelos. ARENA: Rocas o piedras pequeñas o fragmentos minerales de tamaño inferior a 2 milímetros de diámetro y con aristas cortantes GRANULOMETRIA: medición y gradación de las partículas del suelo. GRAVA: Partículas individuales de tamaño que varía entre 2 y 76,2 milímetros de diámetro y de aspecto redondeado LIMO: Partículas finas de aspecto suave y harinoso en seco. MATERIA ORGÁNICA: Vegetación descompuesta en parte o materias vegetales divididas en partículas muy finas PARTÍCULAS: cuerpo material pequeño que constituye la materia.
