MATERIALES PREMOLDEADOS

Presentación del tema: "MATERIALES PREMOLDEADOS"— Transcripción de la presentación:

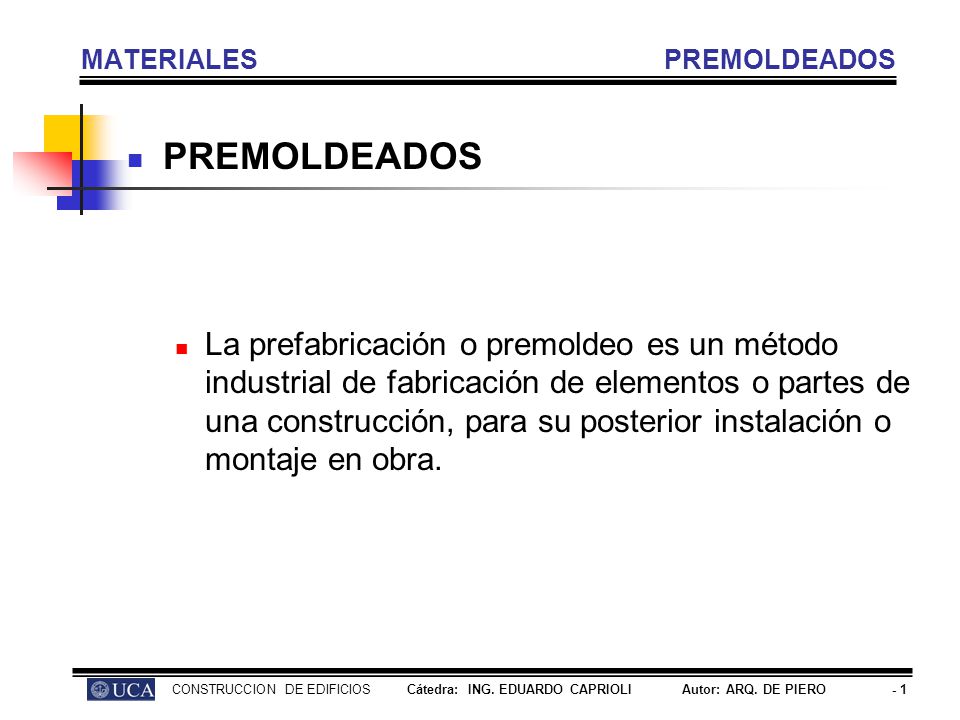

1 MATERIALES PREMOLDEADOS
La prefabricación o premoldeo es un método industrial de fabricación de elementos o partes de una construcción, para su posterior instalación o montaje en obra. CONSTRUCCION DE EDIFICIOS Cátedra: ING. EDUARDO CAPRIOLI Autor: ARQ. DE PIERO

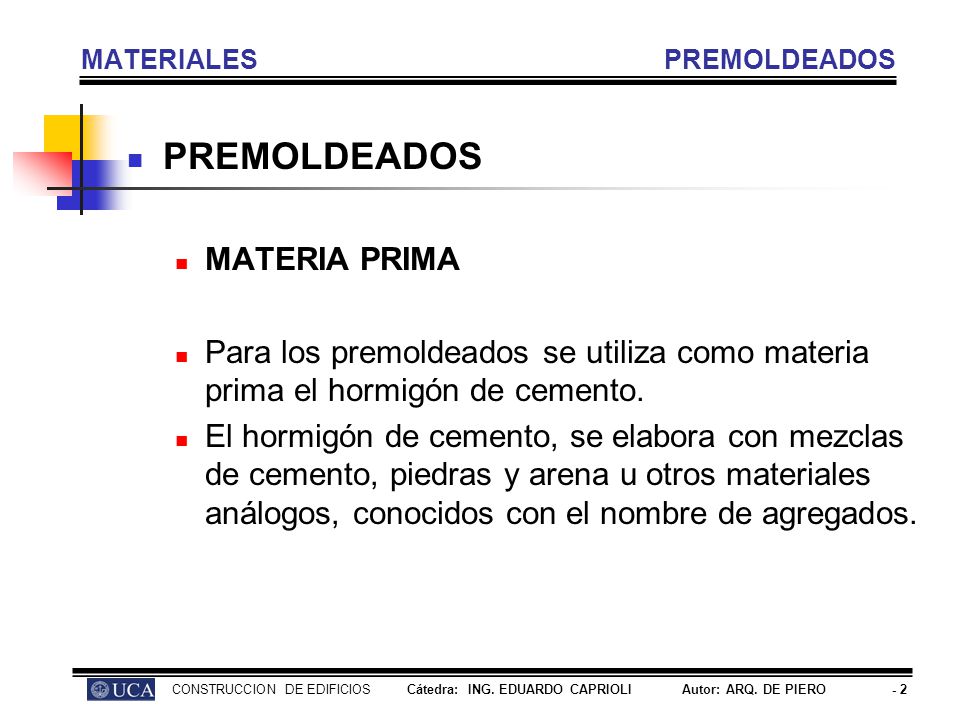

2 MATERIALES PREMOLDEADOS
MATERIA PRIMA Para los premoldeados se utiliza como materia prima el hormigón de cemento. El hormigón de cemento, se elabora con mezclas de cemento, piedras y arena u otros materiales análogos, conocidos con el nombre de agregados. CONSTRUCCION DE EDIFICIOS Cátedra: ING. EDUARDO CAPRIOLI Autor: ARQ. DE PIERO

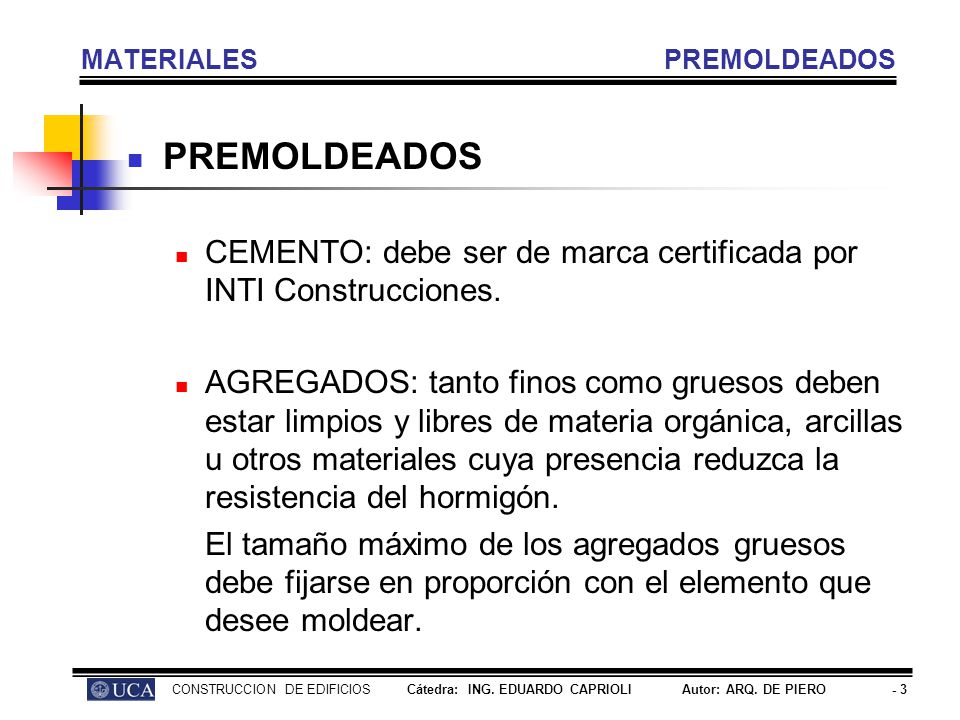

3 MATERIALES PREMOLDEADOS
CEMENTO: debe ser de marca certificada por INTI Construcciones. AGREGADOS: tanto finos como gruesos deben estar limpios y libres de materia orgánica, arcillas u otros materiales cuya presencia reduzca la resistencia del hormigón. El tamaño máximo de los agregados gruesos debe fijarse en proporción con el elemento que desee moldear. CONSTRUCCION DE EDIFICIOS Cátedra: ING. EDUARDO CAPRIOLI Autor: ARQ. DE PIERO

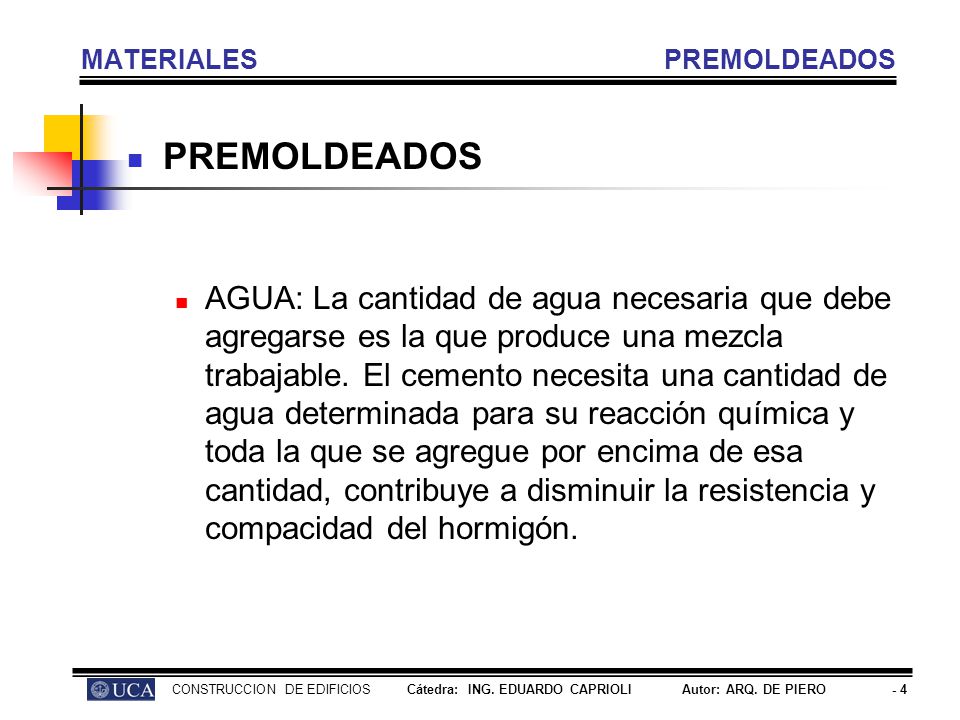

4 MATERIALES PREMOLDEADOS
AGUA: La cantidad de agua necesaria que debe agregarse es la que produce una mezcla trabajable. El cemento necesita una cantidad de agua determinada para su reacción química y toda la que se agregue por encima de esa cantidad, contribuye a disminuir la resistencia y compacidad del hormigón. CONSTRUCCION DE EDIFICIOS Cátedra: ING. EDUARDO CAPRIOLI Autor: ARQ. DE PIERO

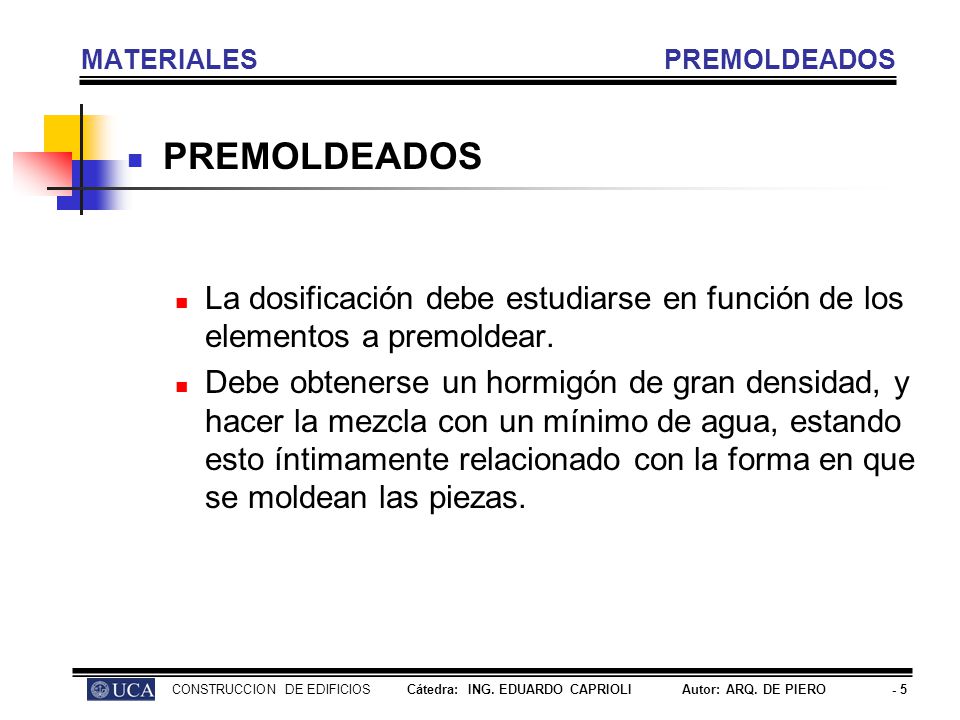

5 MATERIALES PREMOLDEADOS
La dosificación debe estudiarse en función de los elementos a premoldear. Debe obtenerse un hormigón de gran densidad, y hacer la mezcla con un mínimo de agua, estando esto íntimamente relacionado con la forma en que se moldean las piezas. CONSTRUCCION DE EDIFICIOS Cátedra: ING. EDUARDO CAPRIOLI Autor: ARQ. DE PIERO

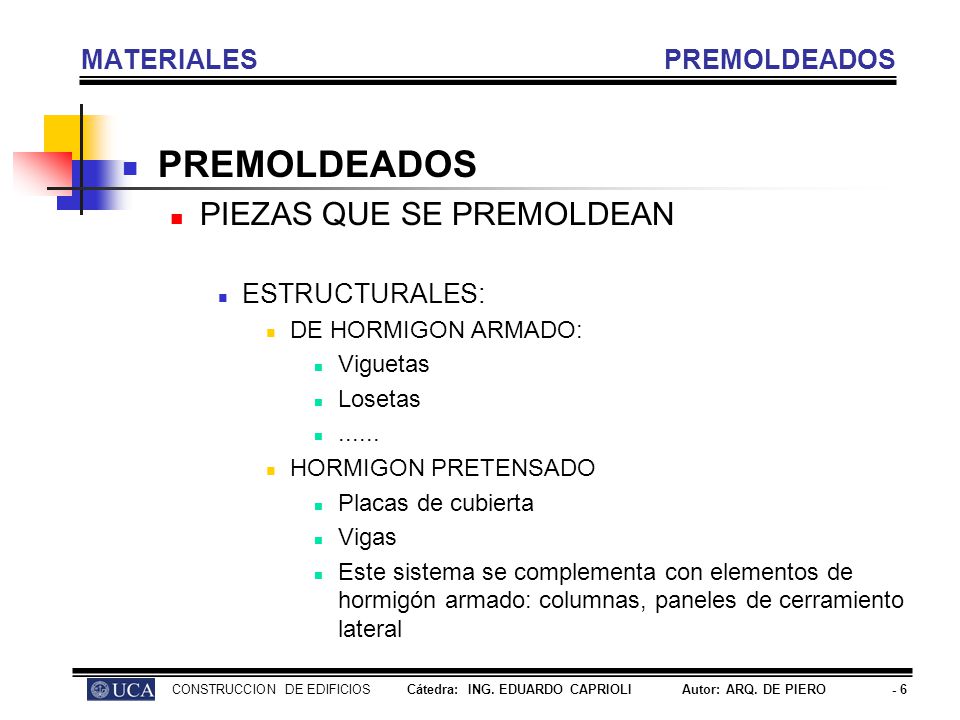

6 MATERIALES PREMOLDEADOS
PIEZAS QUE SE PREMOLDEAN ESTRUCTURALES: DE HORMIGON ARMADO: Viguetas Losetas ...... HORMIGON PRETENSADO Placas de cubierta Vigas Este sistema se complementa con elementos de hormigón armado: columnas, paneles de cerramiento lateral CONSTRUCCION DE EDIFICIOS Cátedra: ING. EDUARDO CAPRIOLI Autor: ARQ. DE PIERO

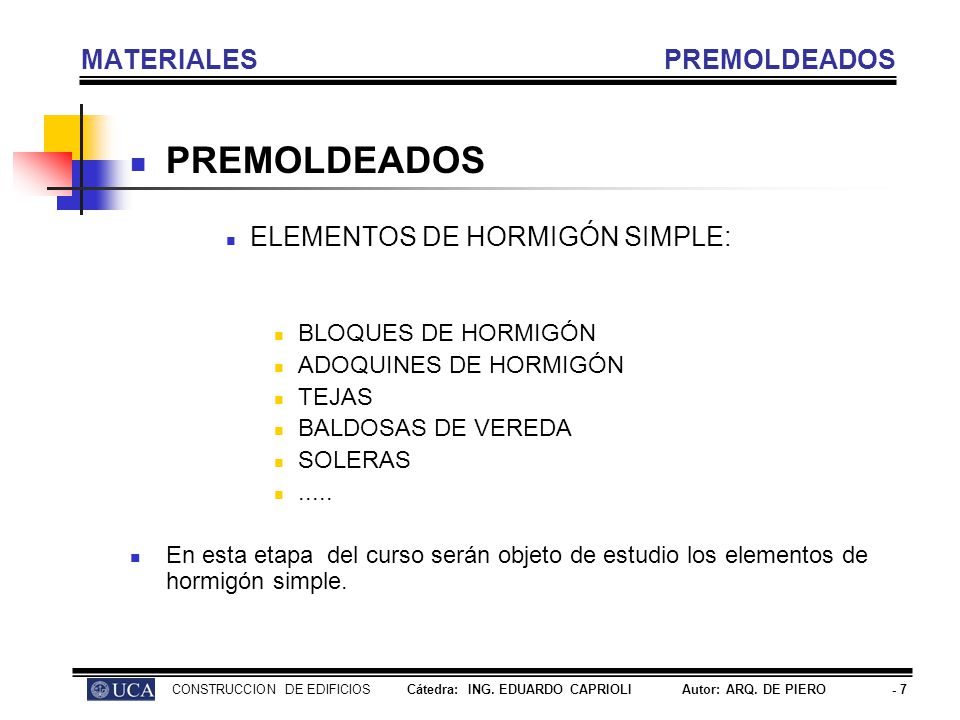

7 MATERIALES PREMOLDEADOS
ELEMENTOS DE HORMIGÓN SIMPLE: BLOQUES DE HORMIGÓN ADOQUINES DE HORMIGÓN TEJAS BALDOSAS DE VEREDA SOLERAS ..... En esta etapa del curso serán objeto de estudio los elementos de hormigón simple. CONSTRUCCION DE EDIFICIOS Cátedra: ING. EDUARDO CAPRIOLI Autor: ARQ. DE PIERO

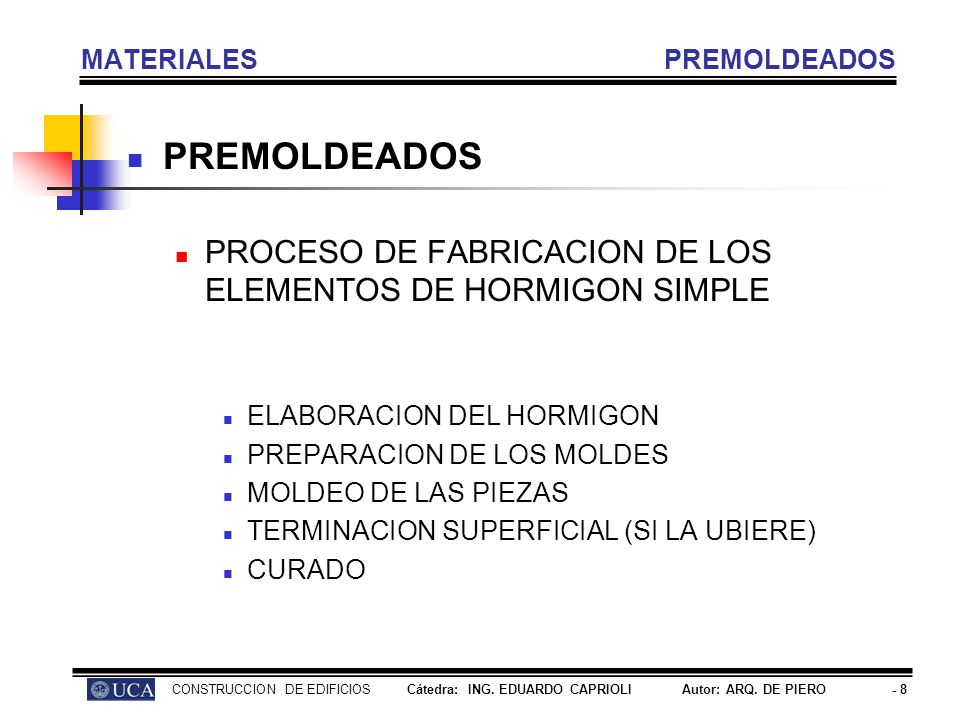

8 MATERIALES PREMOLDEADOS
PROCESO DE FABRICACION DE LOS ELEMENTOS DE HORMIGON SIMPLE ELABORACION DEL HORMIGON PREPARACION DE LOS MOLDES MOLDEO DE LAS PIEZAS TERMINACION SUPERFICIAL (SI LA UBIERE) CURADO CONSTRUCCION DE EDIFICIOS Cátedra: ING. EDUARDO CAPRIOLI Autor: ARQ. DE PIERO

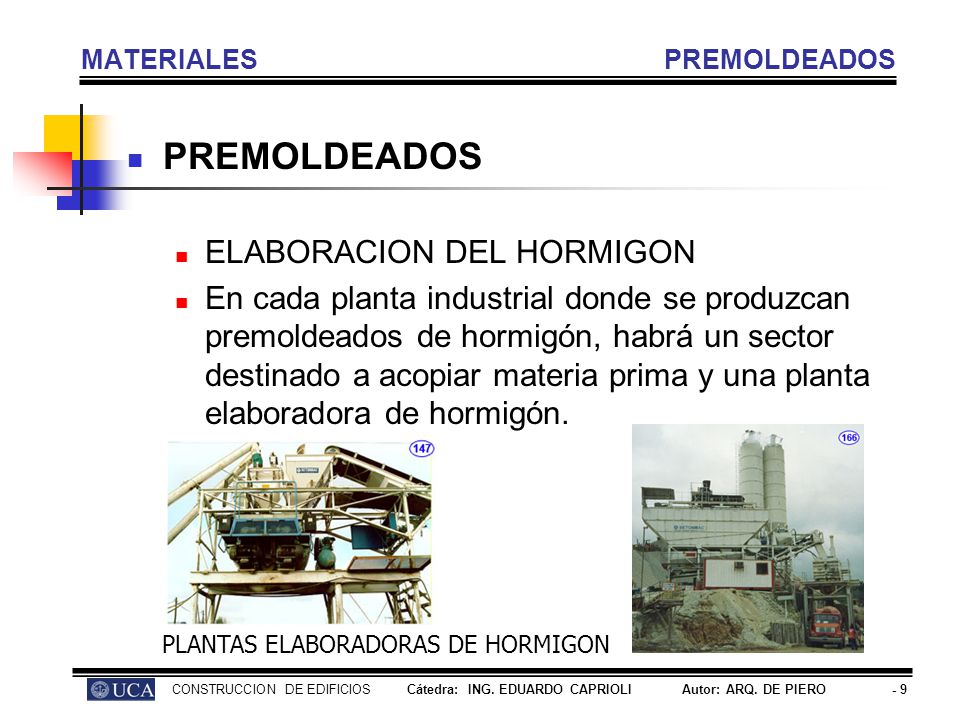

9 MATERIALES PREMOLDEADOS
ELABORACION DEL HORMIGON En cada planta industrial donde se produzcan premoldeados de hormigón, habrá un sector destinado a acopiar materia prima y una planta elaboradora de hormigón. PLANTAS ELABORADORAS DE HORMIGON CONSTRUCCION DE EDIFICIOS Cátedra: ING. EDUARDO CAPRIOLI Autor: ARQ. DE PIERO

10 MATERIALES PREMOLDEADOS
ELABORACION DEL HORMIGON MEZCLADORAS PLANETARIAS CONSTRUCCION DE EDIFICIOS Cátedra: ING. EDUARDO CAPRIOLI Autor: ARQ. DE PIERO

11 MATERIALES PREMOLDEADOS
PREPARACION DE LOS MOLDES Un buen molde es esencial para la obtención de buenos productos; la exactitud de las medidas y la fidelidad de los dibujos son esenciales para obtener piezas de buena calidad. Si se trata de la fabricación de piezas en serie, los moldes son metálicos y costosos por las formas que se deben obtener. Los moldes deben ser engrasados antes de colocar el hormigón para permitir el desmoldeo. Una vez utilizado debe limpiarse y revisarse para verificar su estado, y de ser necesario descartarlo. CONSTRUCCION DE EDIFICIOS Cátedra: ING. EDUARDO CAPRIOLI Autor: ARQ. DE PIERO

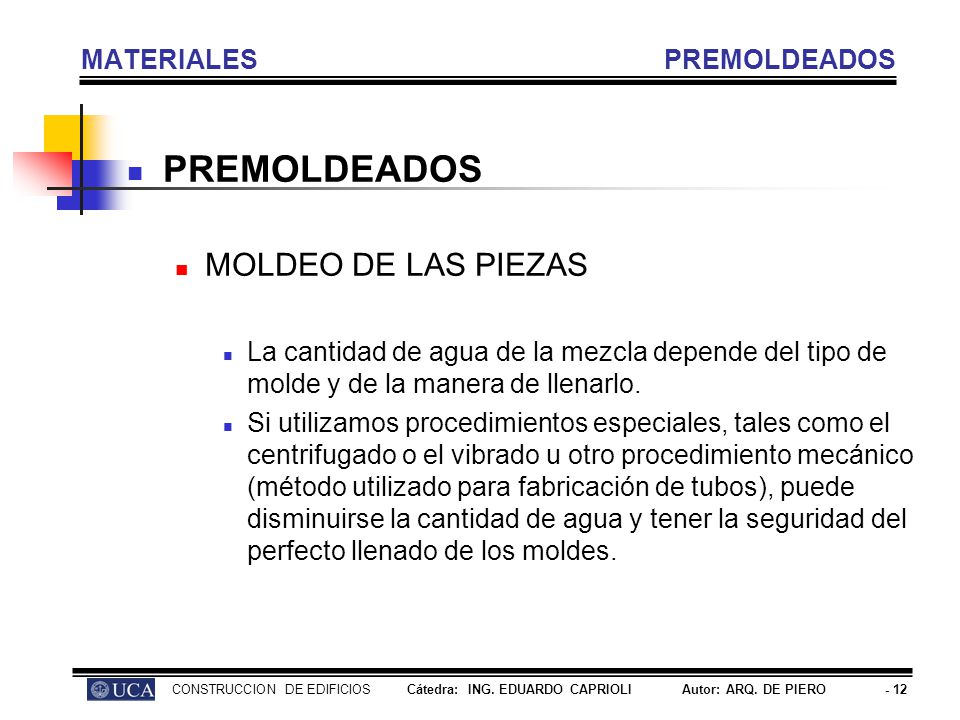

12 MATERIALES PREMOLDEADOS
MOLDEO DE LAS PIEZAS La cantidad de agua de la mezcla depende del tipo de molde y de la manera de llenarlo. Si utilizamos procedimientos especiales, tales como el centrifugado o el vibrado u otro procedimiento mecánico (método utilizado para fabricación de tubos), puede disminuirse la cantidad de agua y tener la seguridad del perfecto llenado de los moldes. CONSTRUCCION DE EDIFICIOS Cátedra: ING. EDUARDO CAPRIOLI Autor: ARQ. DE PIERO

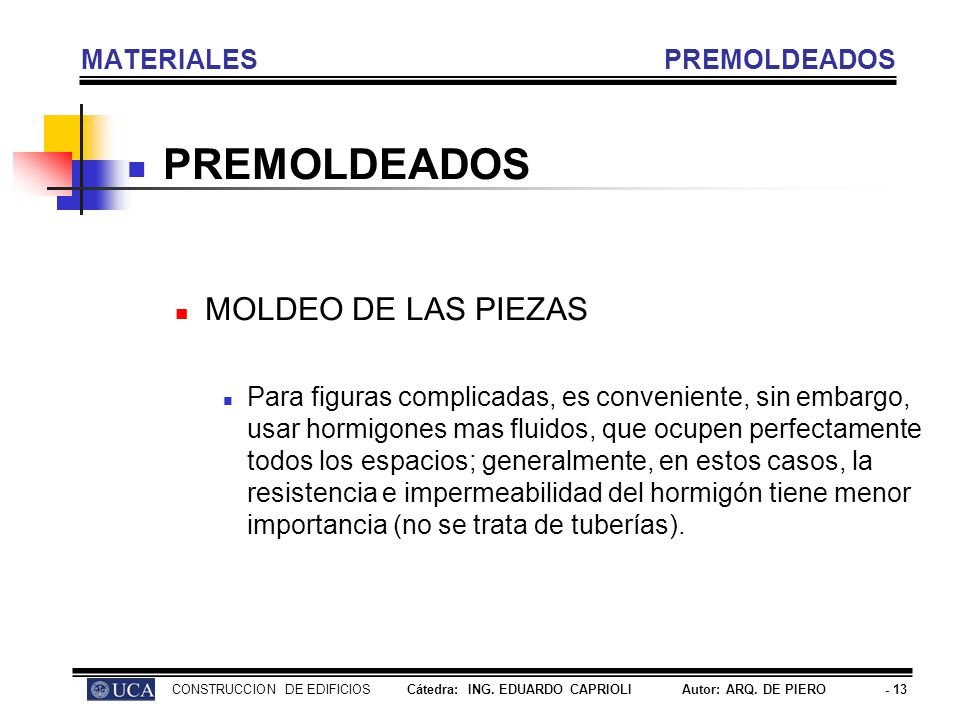

13 MATERIALES PREMOLDEADOS
MOLDEO DE LAS PIEZAS Para figuras complicadas, es conveniente, sin embargo, usar hormigones mas fluidos, que ocupen perfectamente todos los espacios; generalmente, en estos casos, la resistencia e impermeabilidad del hormigón tiene menor importancia (no se trata de tuberías). CONSTRUCCION DE EDIFICIOS Cátedra: ING. EDUARDO CAPRIOLI Autor: ARQ. DE PIERO

14 MATERIALES PREMOLDEADOS
TERMINACION SUPERFICIAL (SI LA HUBIERE) a) Terminación con herramientas b) Desgaste y pulido c) Dejando el agregado a la vista d) Con cemento coloreados. CONSTRUCCION DE EDIFICIOS Cátedra: ING. EDUARDO CAPRIOLI Autor: ARQ. DE PIERO

15 MATERIALES PREMOLDEADOS
TERMINACION SUPERFICIAL a) Terminación con herramientas El método es el mismo que puede aplicarse a una piedra natural y debe trabajarse con las herramientas y obreros especializados en estos trabajos. b) Desgaste y pulido La superficie puede desgastarse con carborundum para obtener una superficie lisa y luego pulirse con piedra fina, hasta obtener el grado de pulido deseado. CONSTRUCCION DE EDIFICIOS Cátedra: ING. EDUARDO CAPRIOLI Autor: ARQ. DE PIERO

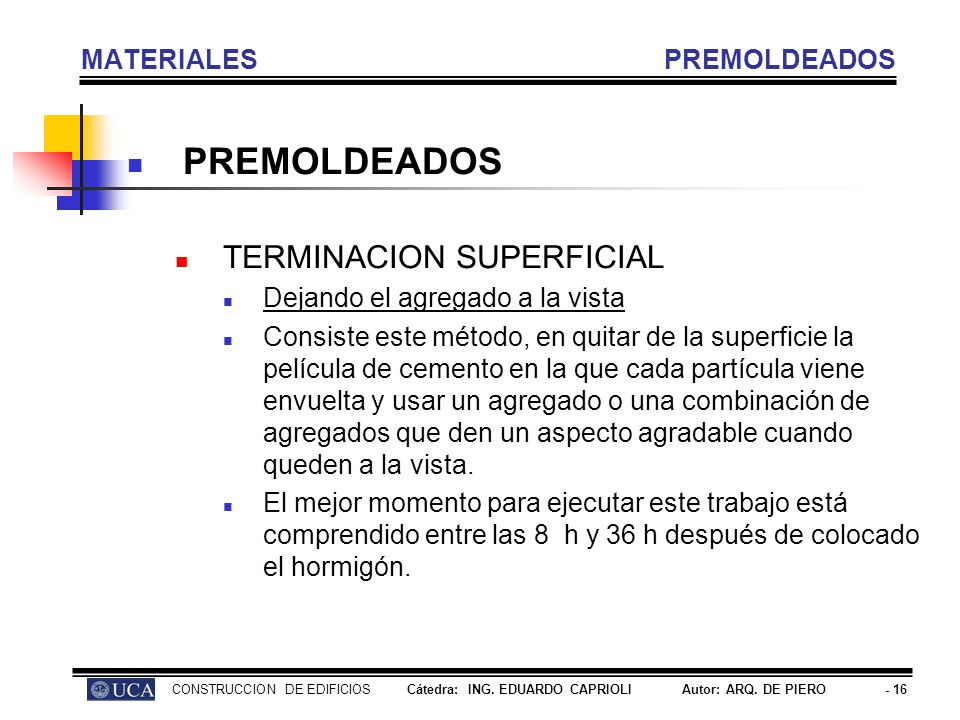

16 MATERIALES PREMOLDEADOS
TERMINACION SUPERFICIAL Dejando el agregado a la vista Consiste este método, en quitar de la superficie la película de cemento en la que cada partícula viene envuelta y usar un agregado o una combinación de agregados que den un aspecto agradable cuando queden a la vista. El mejor momento para ejecutar este trabajo está comprendido entre las 8 h y 36 h después de colocado el hormigón. CONSTRUCCION DE EDIFICIOS Cátedra: ING. EDUARDO CAPRIOLI Autor: ARQ. DE PIERO

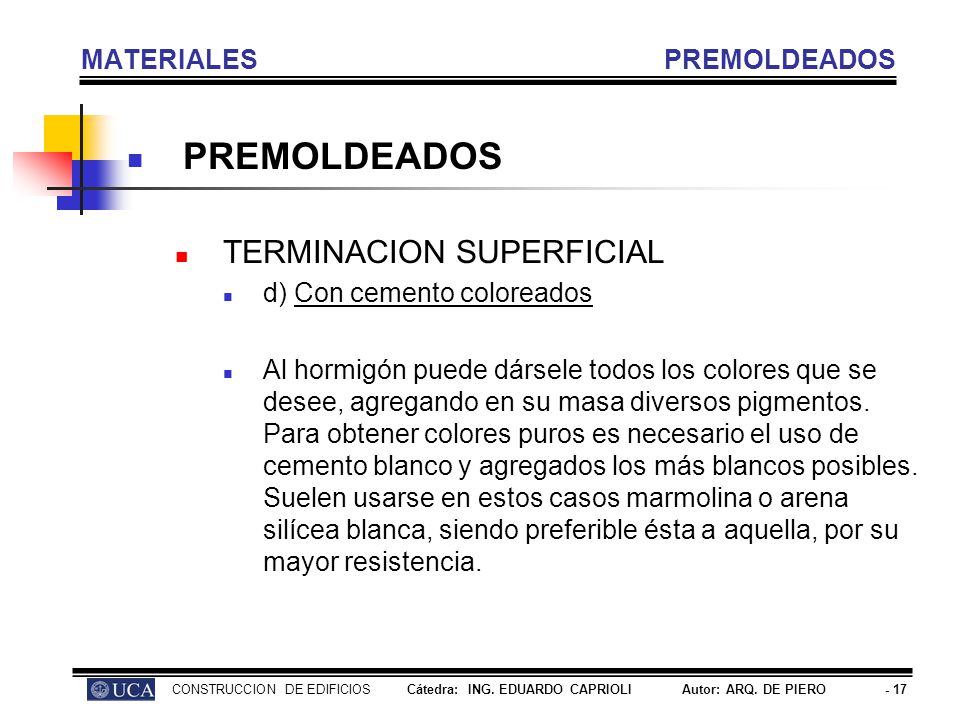

17 MATERIALES PREMOLDEADOS
TERMINACION SUPERFICIAL d) Con cemento coloreados Al hormigón puede dársele todos los colores que se desee, agregando en su masa diversos pigmentos. Para obtener colores puros es necesario el uso de cemento blanco y agregados los más blancos posibles. Suelen usarse en estos casos marmolina o arena silícea blanca, siendo preferible ésta a aquella, por su mayor resistencia. CONSTRUCCION DE EDIFICIOS Cátedra: ING. EDUARDO CAPRIOLI Autor: ARQ. DE PIERO

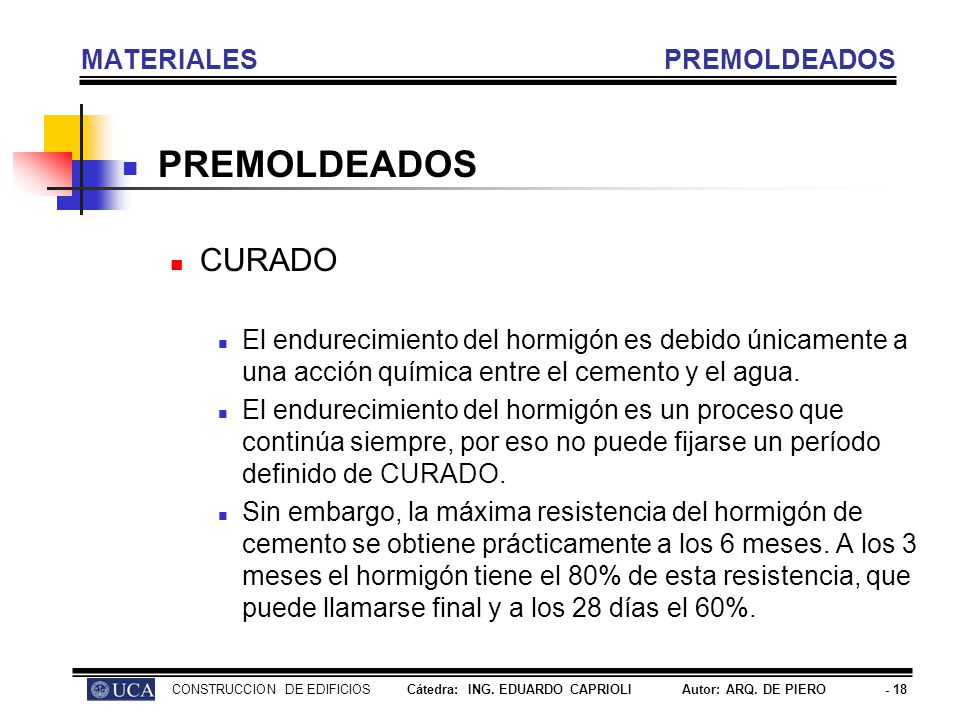

18 MATERIALES PREMOLDEADOS
CURADO El endurecimiento del hormigón es debido únicamente a una acción química entre el cemento y el agua. El endurecimiento del hormigón es un proceso que continúa siempre, por eso no puede fijarse un período definido de CURADO. Sin embargo, la máxima resistencia del hormigón de cemento se obtiene prácticamente a los 6 meses. A los 3 meses el hormigón tiene el 80% de esta resistencia, que puede llamarse final y a los 28 días el 60%. CONSTRUCCION DE EDIFICIOS Cátedra: ING. EDUARDO CAPRIOLI Autor: ARQ. DE PIERO

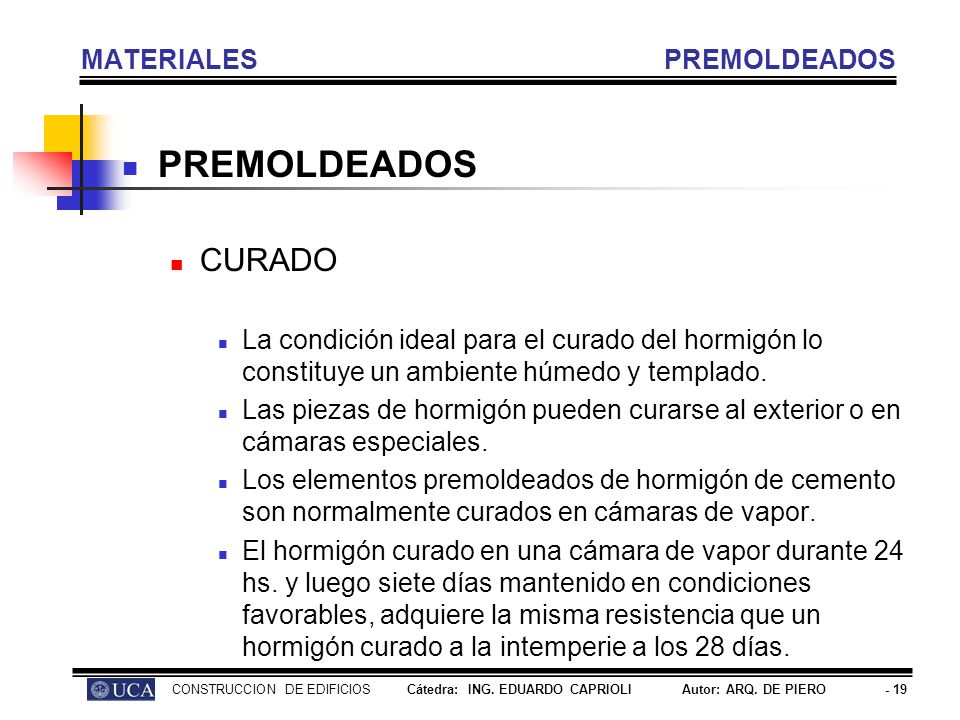

19 MATERIALES PREMOLDEADOS
CURADO La condición ideal para el curado del hormigón lo constituye un ambiente húmedo y templado. Las piezas de hormigón pueden curarse al exterior o en cámaras especiales. Los elementos premoldeados de hormigón de cemento son normalmente curados en cámaras de vapor. El hormigón curado en una cámara de vapor durante 24 hs. y luego siete días mantenido en condiciones favorables, adquiere la misma resistencia que un hormigón curado a la intemperie a los 28 días. CONSTRUCCION DE EDIFICIOS Cátedra: ING. EDUARDO CAPRIOLI Autor: ARQ. DE PIERO

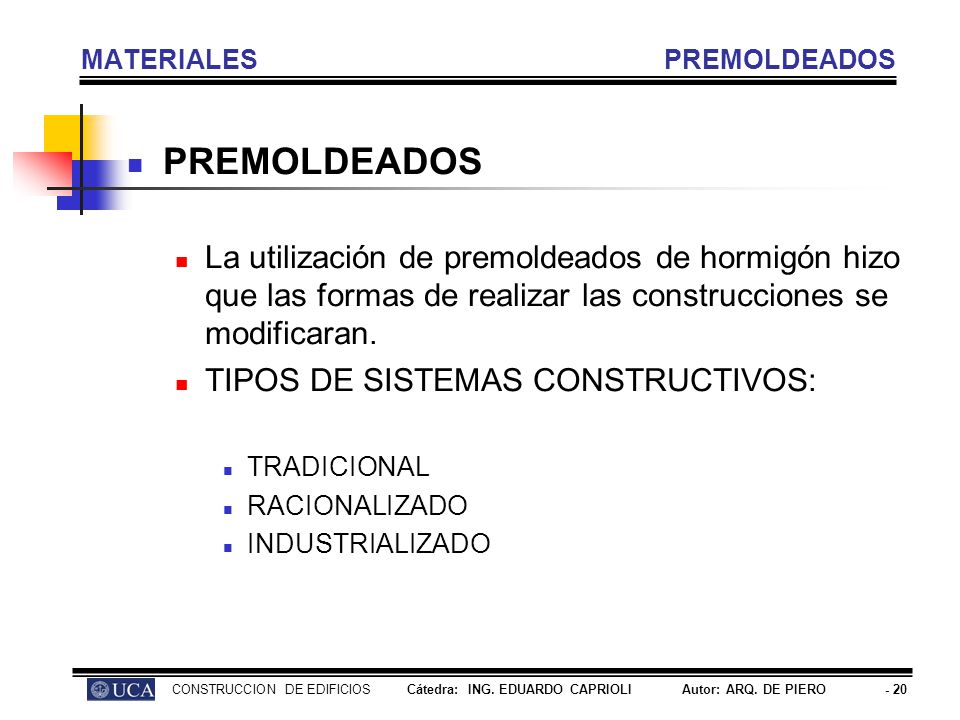

20 MATERIALES PREMOLDEADOS
La utilización de premoldeados de hormigón hizo que las formas de realizar las construcciones se modificaran. TIPOS DE SISTEMAS CONSTRUCTIVOS: TRADICIONAL RACIONALIZADO INDUSTRIALIZADO CONSTRUCCION DE EDIFICIOS Cátedra: ING. EDUARDO CAPRIOLI Autor: ARQ. DE PIERO

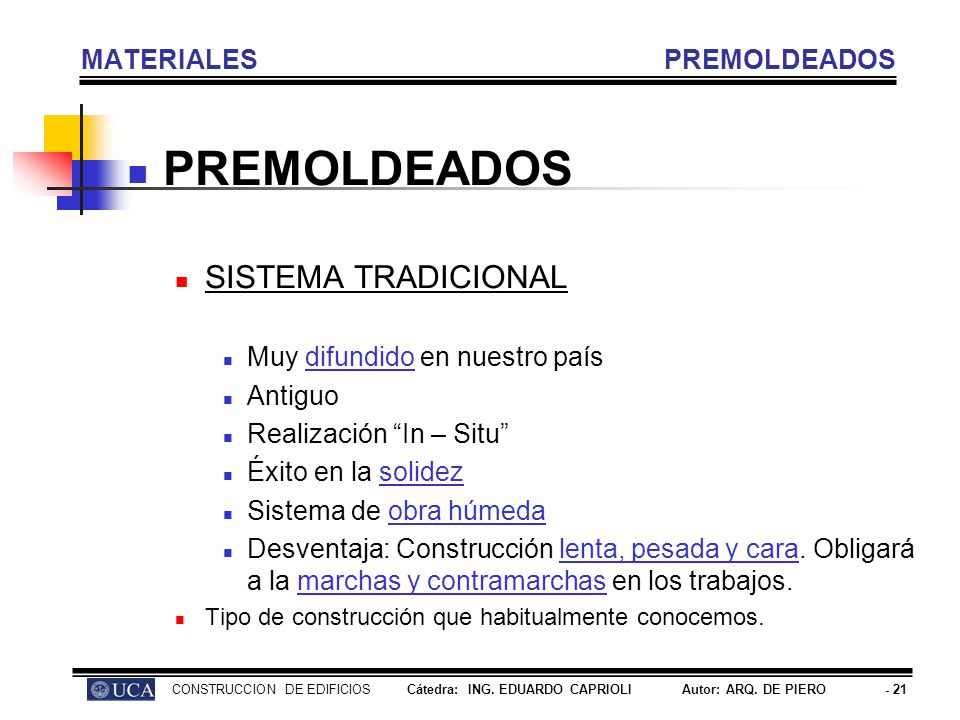

21 MATERIALES PREMOLDEADOS
SISTEMA TRADICIONAL Muy difundido en nuestro país Antiguo Realización “In – Situ” Éxito en la solidez Sistema de obra húmeda Desventaja: Construcción lenta, pesada y cara. Obligará a la marchas y contramarchas en los trabajos. Tipo de construcción que habitualmente conocemos. CONSTRUCCION DE EDIFICIOS Cátedra: ING. EDUARDO CAPRIOLI Autor: ARQ. DE PIERO

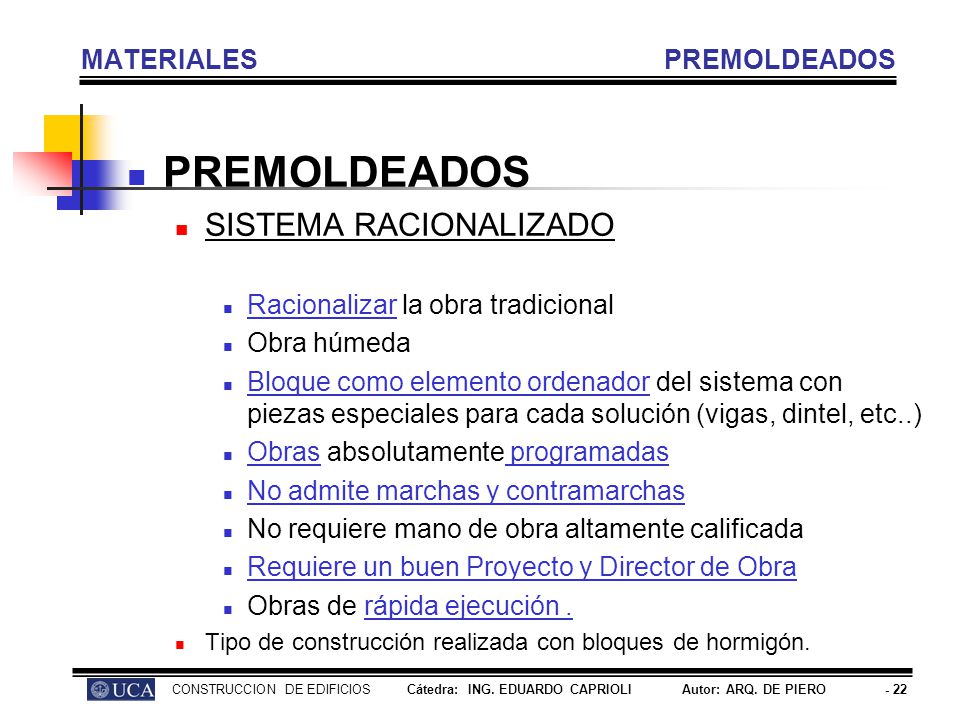

22 MATERIALES PREMOLDEADOS
SISTEMA RACIONALIZADO Racionalizar la obra tradicional Obra húmeda Bloque como elemento ordenador del sistema con piezas especiales para cada solución (vigas, dintel, etc..) Obras absolutamente programadas No admite marchas y contramarchas No requiere mano de obra altamente calificada Requiere un buen Proyecto y Director de Obra Obras de rápida ejecución . Tipo de construcción realizada con bloques de hormigón. CONSTRUCCION DE EDIFICIOS Cátedra: ING. EDUARDO CAPRIOLI Autor: ARQ. DE PIERO

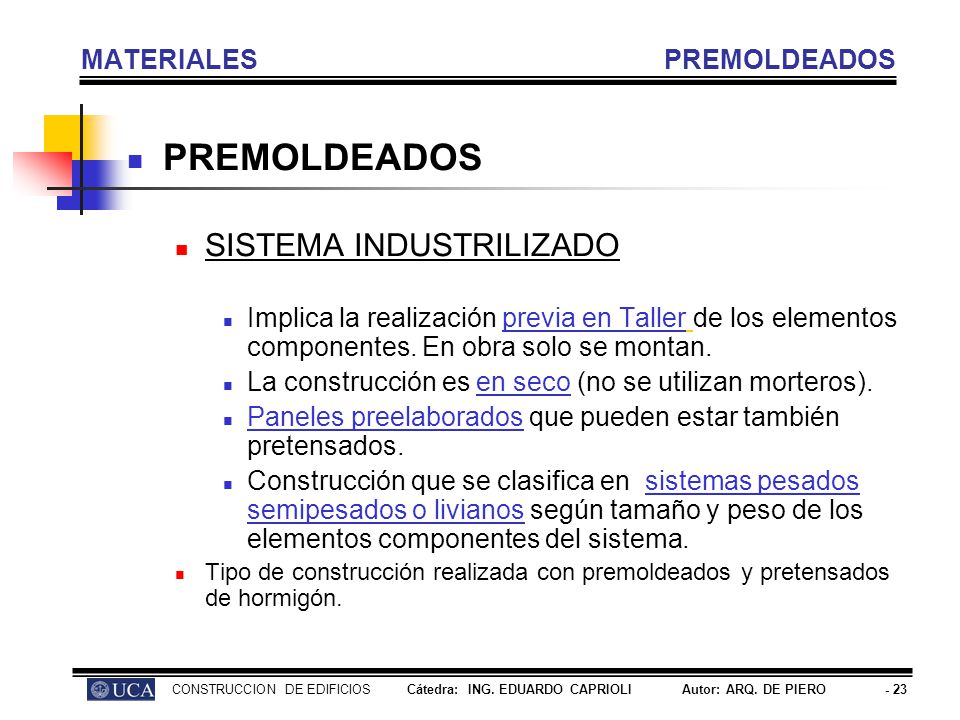

23 MATERIALES PREMOLDEADOS
SISTEMA INDUSTRILIZADO Implica la realización previa en Taller de los elementos componentes. En obra solo se montan. La construcción es en seco (no se utilizan morteros). Paneles preelaborados que pueden estar también pretensados. Construcción que se clasifica en sistemas pesados semipesados o livianos según tamaño y peso de los elementos componentes del sistema. Tipo de construcción realizada con premoldeados y pretensados de hormigón. CONSTRUCCION DE EDIFICIOS Cátedra: ING. EDUARDO CAPRIOLI Autor: ARQ. DE PIERO
