ESTRUCTURACIÓN, ESTANDARIZACIÓN E IMPLEMENTACIÓN DE LA GEODATABASE DE LOS GEODATOS DEL PROGRAMA DE CONSERVACIÓN ANDES TROPICALES DEL NORTE (ATN) Marcelo.

Presentación del tema: "ESTRUCTURACIÓN, ESTANDARIZACIÓN E IMPLEMENTACIÓN DE LA GEODATABASE DE LOS GEODATOS DEL PROGRAMA DE CONSERVACIÓN ANDES TROPICALES DEL NORTE (ATN) Marcelo."— Transcripción de la presentación:

1 ESTRUCTURACIÓN, ESTANDARIZACIÓN E IMPLEMENTACIÓN DE LA GEODATABASE DE LOS GEODATOS DEL PROGRAMA DE CONSERVACIÓN ANDES TROPICALES DEL NORTE (ATN) Marcelo Guevara

2 Conseguir información cartográfica!!
Seis meses antes Problema Diferentes fuentes Diferentes parámetros cartográficos Diferentes estándares Diferentes formatos Diferentes software Diferentes leyendas Conseguir información cartográfica!! De los países que cubre el Programa ATN

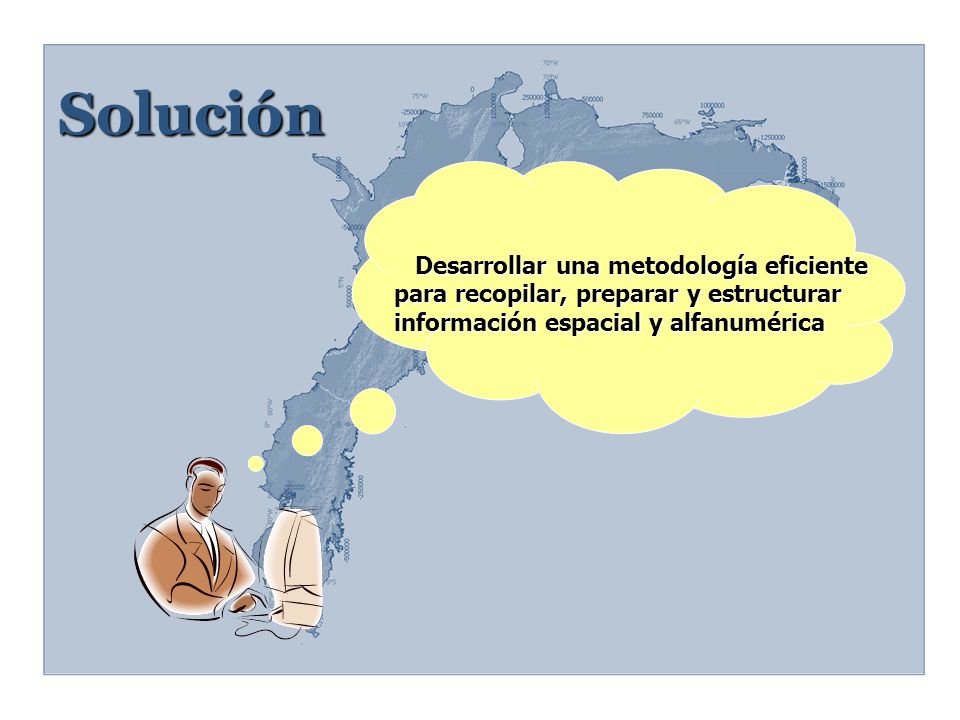

3 Solución Desarrollar una metodología eficiente para recopilar, preparar y estructurar información espacial y alfanumérica

4 Cómo? A través del diseño e implementación de una base de datos geográfica (geodatabase) funcional y escalable que permitirá almacenar y compartir la información cartográfica generada en GIS Science y proyectos de socios y que estén al alcance de todos los colegas en formatos sencillos.

5 Estrategias Estrategia de Planificación y análisis
Estrategia de Recopilación y Preparación de Geoinformación Estrategia de Diseño y desarrollo Estrategia de Implantación Estrategia de Capacitación

6 Almacén de los datos espaciales (mapas) y no espaciales(tablas)
Qué es una Geodatabase? Almacén de los datos espaciales (mapas) y no espaciales(tablas)

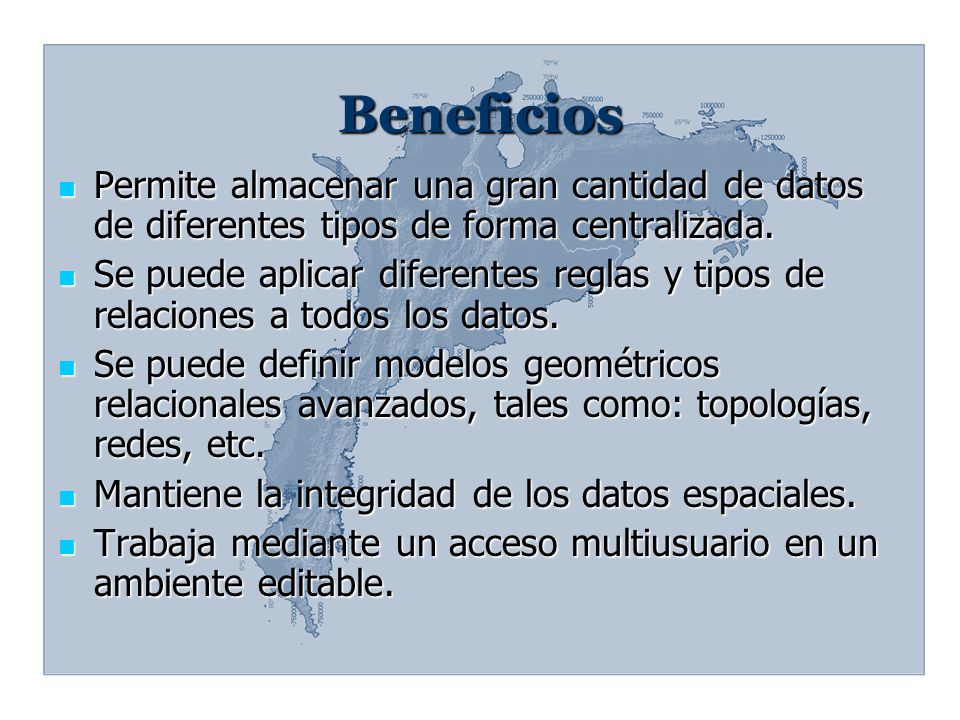

7 Beneficios Permite almacenar una gran cantidad de datos de diferentes tipos de forma centralizada. Se puede aplicar diferentes reglas y tipos de relaciones a todos los datos. Se puede definir modelos geométricos relacionales avanzados, tales como: topologías, redes, etc. Mantiene la integridad de los datos espaciales. Trabaja mediante un acceso multiusuario en un ambiente editable.

8 Objetivo Diseñar e implementar una GeodataBase para organizar, almacenar, manejar, analizar, consultar y administrar la cartografía del Programa. Recopilar, estructurar y estandarizar los geodatos del Programa de Conservación Andes Tropicales del Norte (ATN)

9 Metodología 8. Capacitación a los colegas de TNC
7. Importación de proyectos de Arc View (3.x) a formato Arc Gis (9.x) 1. Recopilación de información cartográfica de ATN 6. Transformación de los mapas de NTA CP a formato JPG. 2. Diseño y estructuración de la Geodatabase. Metodología 5. Elaboración y preparación de los geodatos para el software Arc Reader de ESRI 3. Elaboración de metadatos 4. Migración de los geodatos

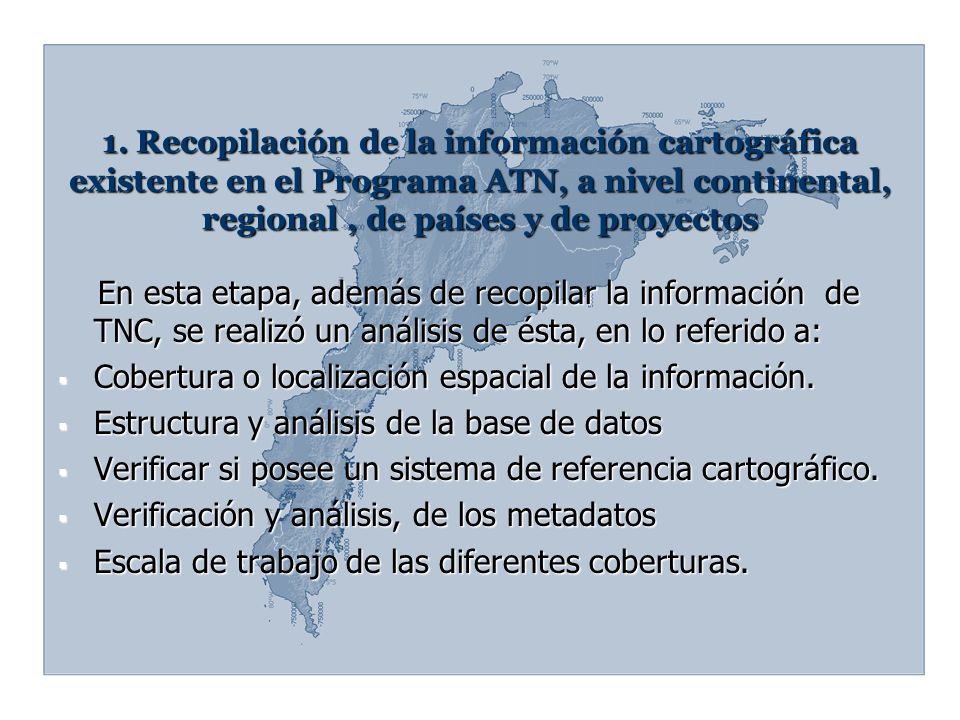

10 1. Recopilación de la información cartográfica existente en el Programa ATN, a nivel continental, regional , de países y de proyectos En esta etapa, además de recopilar la información de TNC, se realizó un análisis de ésta, en lo referido a: Cobertura o localización espacial de la información. Estructura y análisis de la base de datos Verificar si posee un sistema de referencia cartográfico. Verificación y análisis, de los metadatos Escala de trabajo de las diferentes coberturas.

11 2. Diseño y estructuración de la Geodatabase
2. Diseño y estructuración de la Geodatabase. La función principal que cumple este servidor es almacenar datos correspondientes a toda la información que el Programa ATN ha adquirido, generado y procesado en el marco de desarrollo de los proyectos que tiene a su cargo.

12 Estructura del Sistema de Administración de Información Espacial Geo-Referenciada

13 a. Proyectos Proyectos en ejecución y finalizados. en ejecución
Venezuela (D) Colombia Ecuador Per ú Proyecto 1 Proyecto 2 D) … Proyectos_gis ( mxd,apr ) Cartograf í a base (GDB tem á tica Gr ficos (D Documentos L mites (FDS) Biof sicos (FDS Socioecon ó micos Amenazas y riegos (FC) Proyecto Base Internacionales en ejecución Proyecto 1(D) Proyecto 2 (D) Proyecto ..(D) mxd,apr) Cartografía Base (GDB) Temática (GDB) Gráficos (D) Documentos (D) Límites (FDS) Biofísicos (FDS) Socioeconómicos Base Internacionales(D) Venezuela(D) Colombia(D) Ecuador(D) Perú (D) Programa ATN (D)

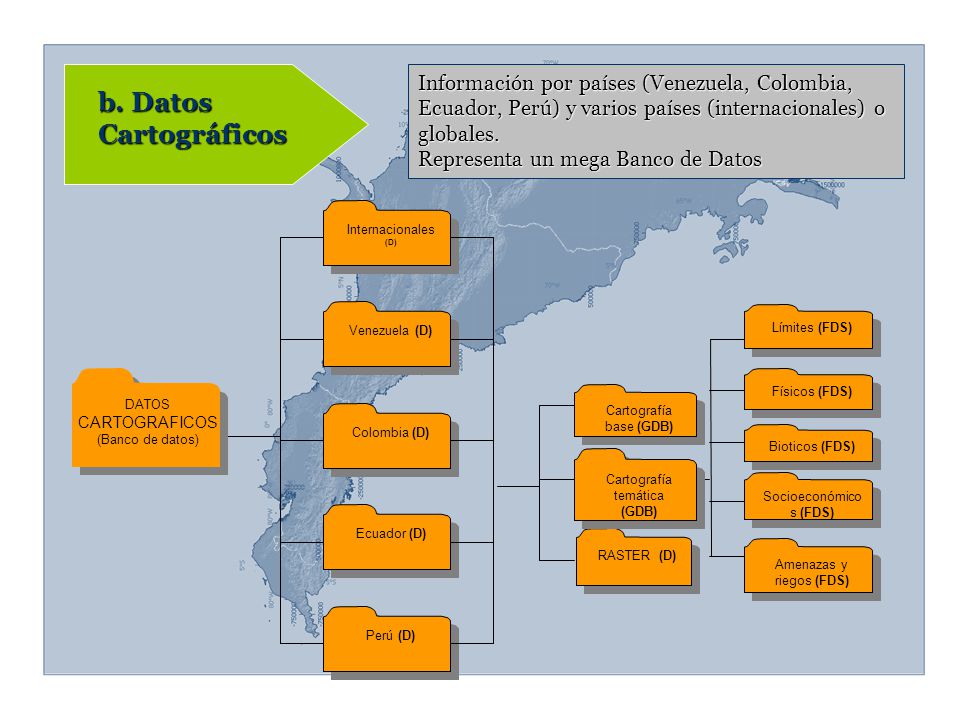

14 Información por países (Venezuela, Colombia, Ecuador, Perú) y varios países (internacionales) o globales. Representa un mega Banco de Datos b. Datos Cartográficos Internacionales (D) Venezuela (D) Límites (FDS) Físicos (FDS) Cartografía base (GDB) DATOS CARTOGRAFICOS (Banco de datos) Colombia (D) Bioticos (FDS) Cartografía temática (GDB) Socioeconómicos (FDS) Ecuador (D) RASTER (D) Amenazas y riegos (FDS) Perú (D)

15 Indigenous and Communal Lands
Estrategias del Programa ATN por países, a nivel de programa, e incluso en internacionales se colocará las estrategias similares y que se conecten con los Programas vecinos. c. Estrategias Estrategias Private Lands Indigenous and Communal Lands Threat Abatement Public Protected Areas Internacionales Venezuela Colombia Ecuador Perú

16 d. Conservación Efectiva
Conservación efectiva y sus componentes: biodiversidad, status de conservación y evaluación de amenazas Conservación Efectiva Conservation Status Threats Assessmnet Viable Biodiversity Internacionales Venezuela Colombia Ecuador Perú Conservación Efectiva Conservation Status Threats Assessmnet Viable Biodiversity Internacionales Venezuela Colombia Ecuador Perú

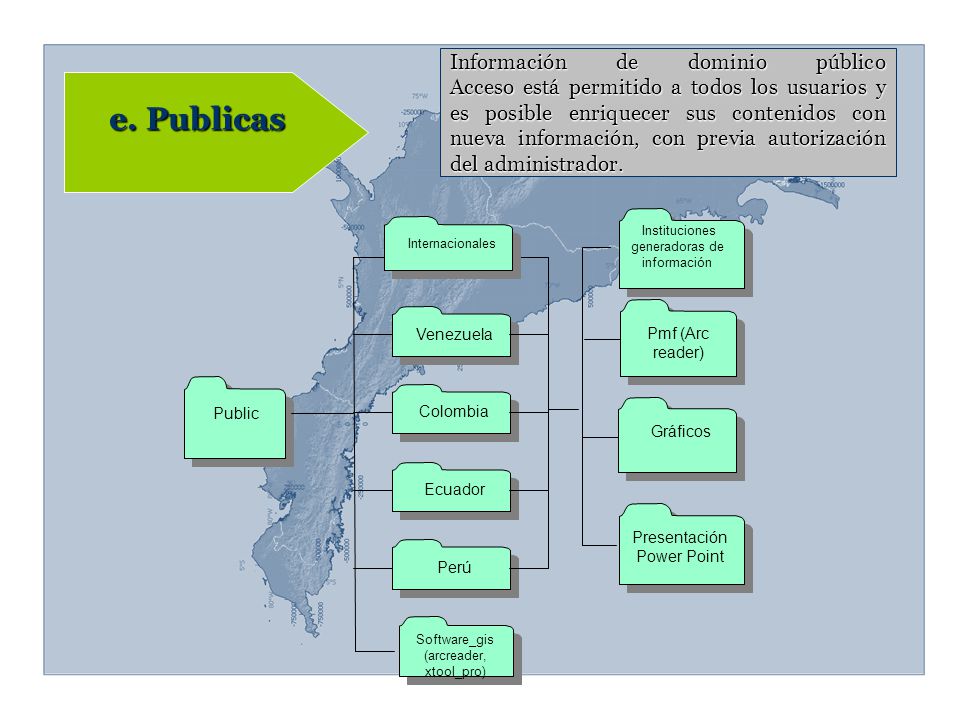

17 Información de dominio público Acceso está permitido a todos los usuarios y es posible enriquecer sus contenidos con nueva información, con previa autorización del administrador. e. Publicas Public Software_gis (arcreader, xtool_pro) Pmf (Arc reader) Presentación Power Point Instituciones generadoras de información Venezuela Colombia Ecuador Perú Gráficos Internacionales

18 Características de imágenes (EXCEL)
f. Imágenes Imágenes por país (Venezuela, Colombia, Ecuador, Perú y Otros) directorio de los principales satélites con características importantes de cada uno IMAGENES (D) Venezuela (D) Colombia (D) Ecuador (D) Perú (D) LANDSAT SPOT IKONOS QUICKBIRD TERRA IRS EROS ETC… Características de imágenes (EXCEL)

19 Imágenes Ejemplo: imagen del Volcán Cotopaxi

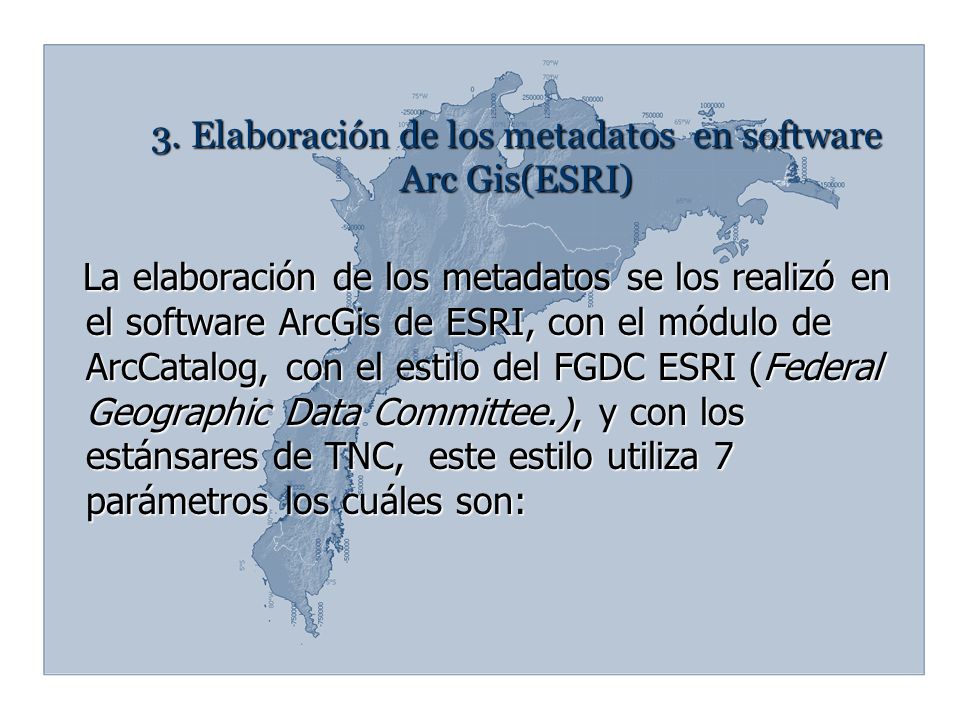

20 3. Elaboración de los metadatos en software Arc Gis(ESRI)
La elaboración de los metadatos se los realizó en el software ArcGis de ESRI, con el módulo de ArcCatalog, con el estilo del FGDC ESRI (Federal Geographic Data Committee.), y con los estánsares de TNC, este estilo utiliza 7 parámetros los cuáles son:

21 Parámetros de los Metadatos
Información de Identificación Información de calidad de datos Información de organización de datos espaciales Información de referencia espacial Información de entidad y atributo Información de distribución Información de referencia de metadatos

22 Tabla de edición de metadatos

23 4. Migración de los geodatos
Gran parte de información de TNC estaba en un formato shp de versiones antiguas de Arc View, éstas coberturas fueron exportadas a Feature Class dentro de una Geodatabase en una Feature Data Set.

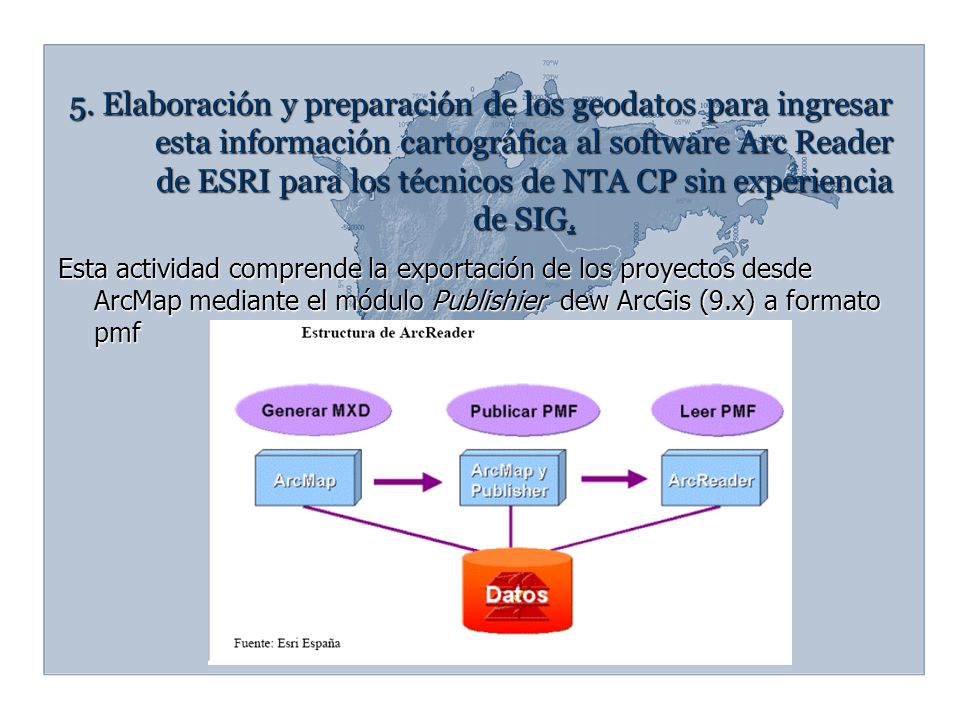

24 5. Elaboración y preparación de los geodatos para ingresar esta información cartográfica al software Arc Reader de ESRI para los técnicos de NTA CP sin experiencia de SIG. Esta actividad comprende la exportación de los proyectos desde ArcMap mediante el módulo Publishier dew ArcGis (9.x) a formato pmf

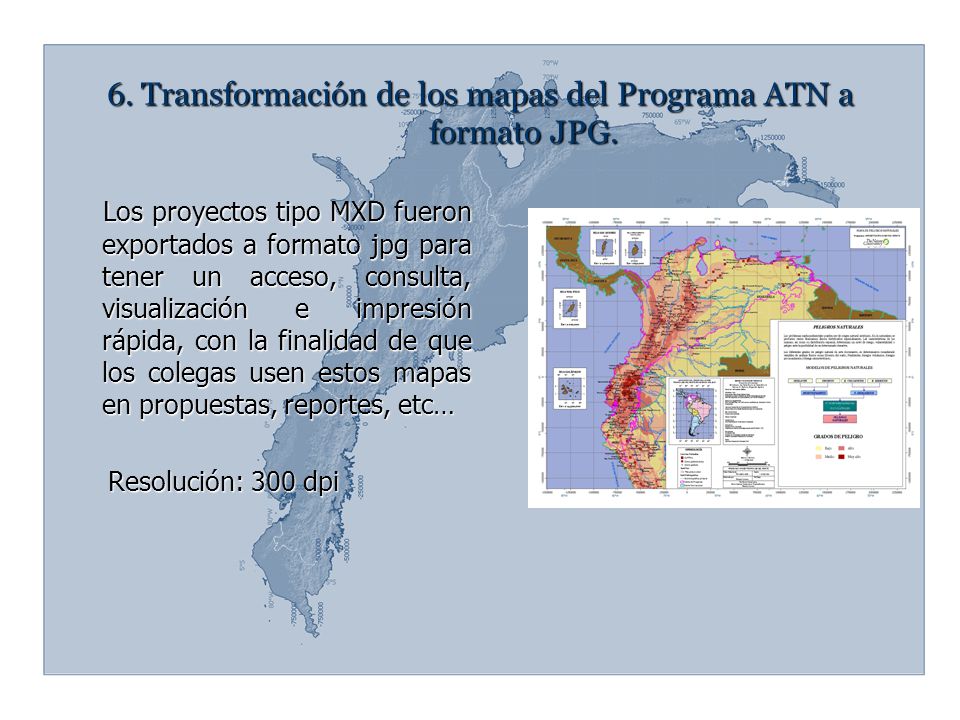

25 6. Transformación de los mapas del Programa ATN a formato JPG.
Los proyectos tipo MXD fueron exportados a formato jpg para tener un acceso, consulta, visualización e impresión rápida, con la finalidad de que los colegas usen estos mapas en propuestas, reportes, etc… Resolución: 300 dpi

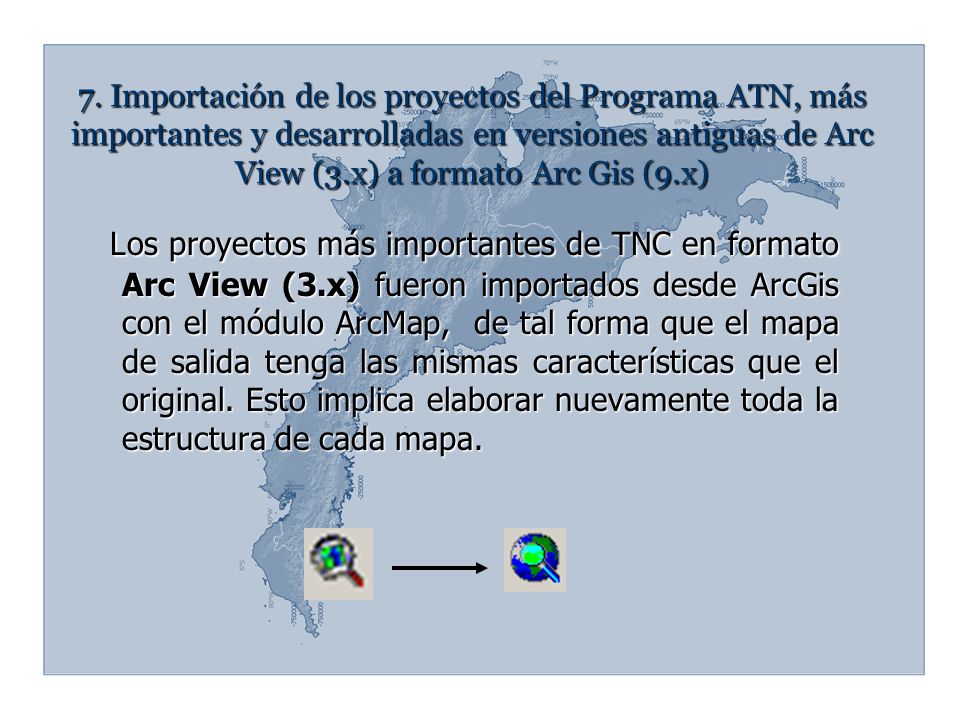

26 7. Importación de los proyectos del Programa ATN, más importantes y desarrolladas en versiones antiguas de Arc View (3.x) a formato Arc Gis (9.x) Los proyectos más importantes de TNC en formato Arc View (3.x) fueron importados desde ArcGis con el módulo ArcMap, de tal forma que el mapa de salida tenga las mismas características que el original. Esto implica elaborar nuevamente toda la estructura de cada mapa.

27 8. Manejo de la Geodatabase
La información en la Geodatabase está estructurada con el concepto de ARC GIS de ESRI, el cual se ha constituído actualmente en un estándar internacional, inclusive adoptado por TNC. Razón por la cual los usuarios pueden buscar, consultar y manejar la información dentro de una estructura organizada.

28 Lo estamos logrando!Ahora disponemos del:
SISTEMA DE ADMINISTRACION DE INF. ESPACIAL GEO-REFERENCIADA PARA ATN
