Creación de suelos iluminados de cristal

Presentación del tema: "Creación de suelos iluminados de cristal"— Transcripción de la presentación:

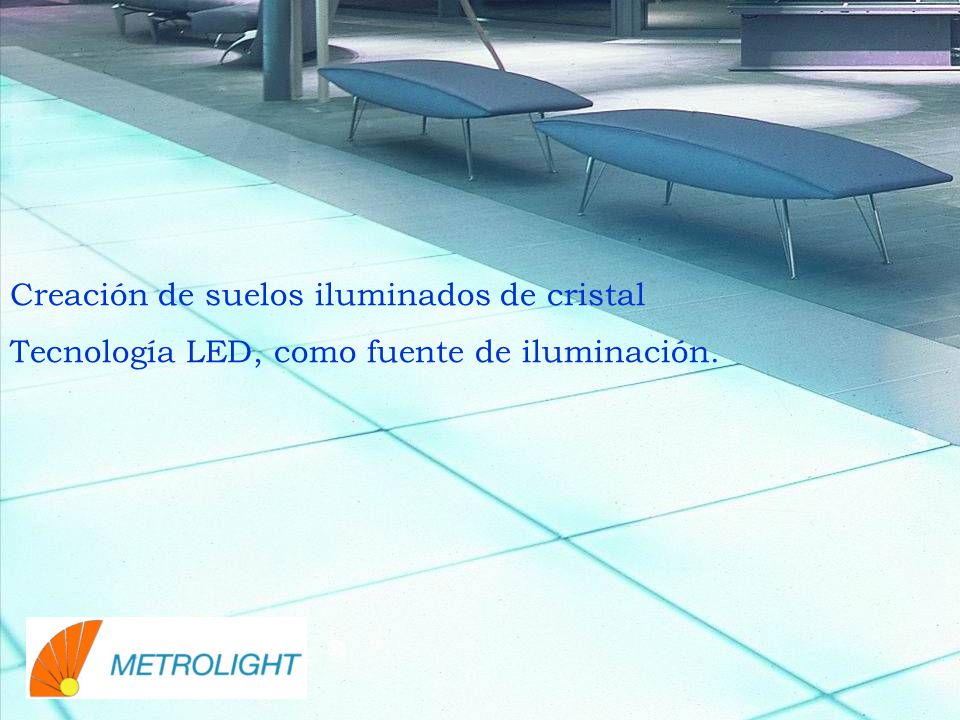

1 Creación de suelos iluminados de cristal
Tecnología LED, como fuente de iluminación.

2 Arc Lighting Ltd / Metrolight S.L
Diseña y fabrica tres exclusivos y únicos productos System Tread – Cristal modular iluminado para suelo System Muro – Cristal modular iluminado para paredes Pure Colour – Placas de crital ilumindas.

3

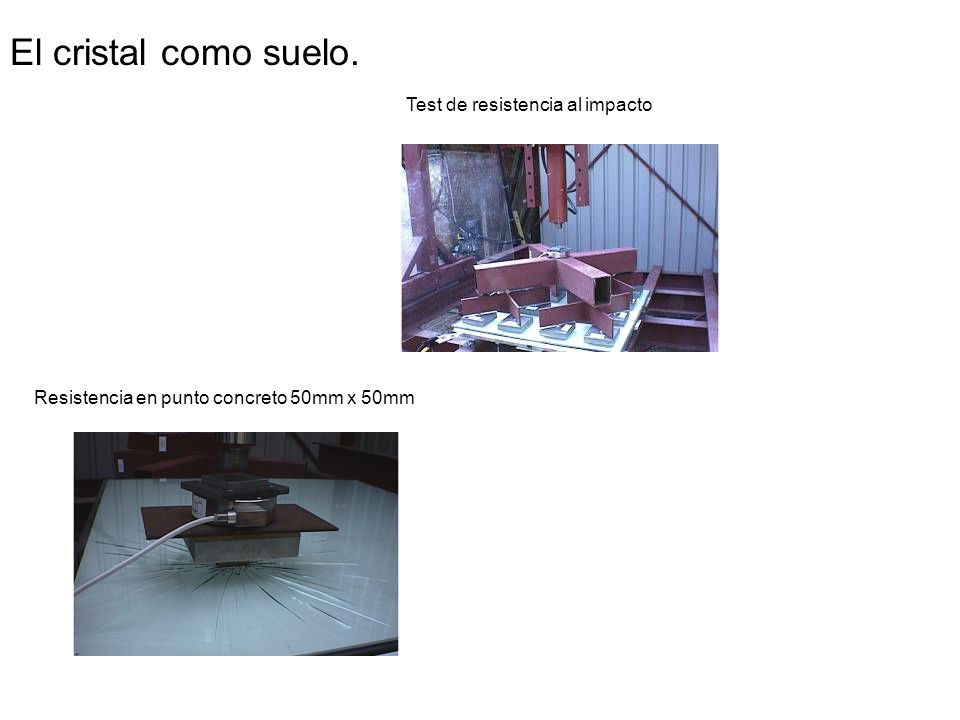

4 El cristal como suelo. Resistencia en punto concreto 50mm x 50mm
Test de resistencia al impacto Resistencia en punto concreto 50mm x 50mm

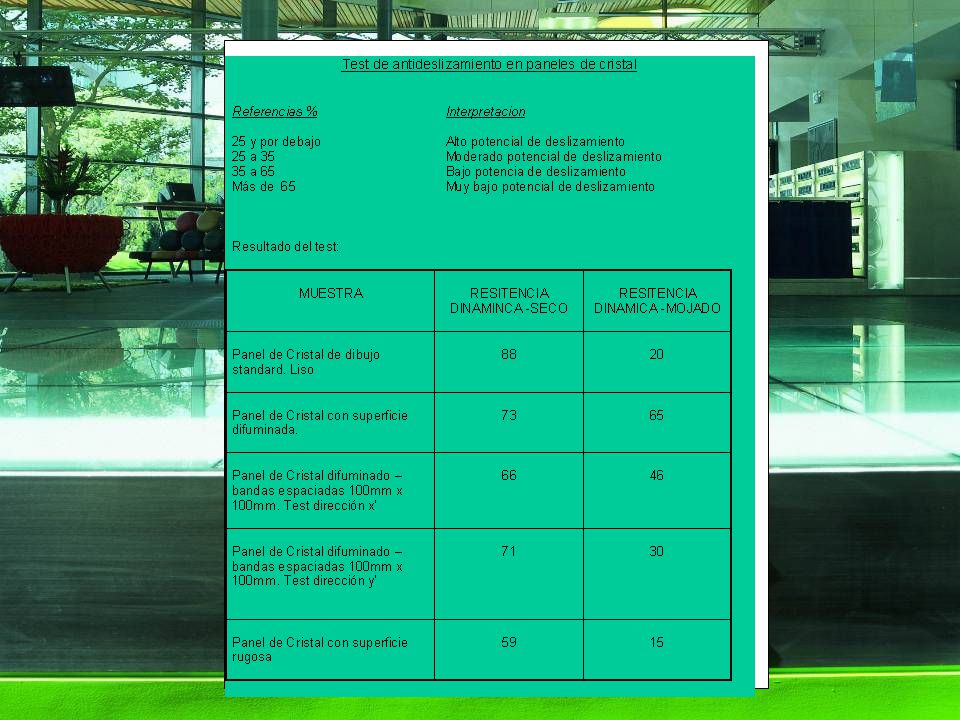

5

6 System Tread™ El suelo iluminado Tubo T5 de fluorescencia
Vida estimada 10-12,000 h 4-5 años sin mantenimiento Proyección horizontal Cristal claro o difuminado 12.8mm cristal 50mm x 50mm Punto de carga 4.5kN UDL por metro cuadrado >25kN Patent granted

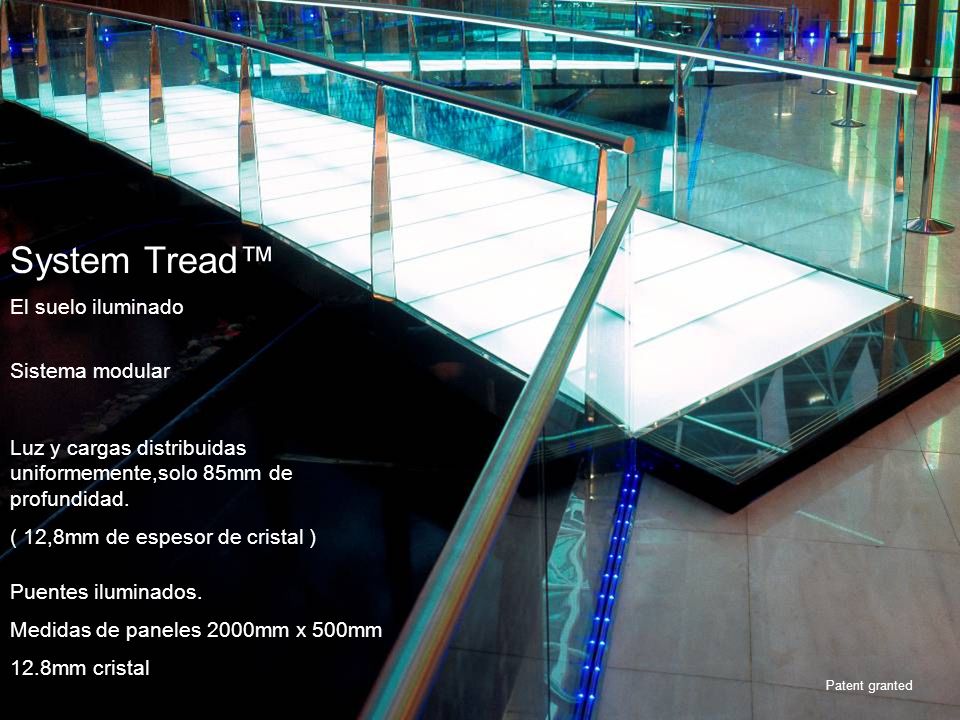

7 System Tread™ El suelo iluminado Sistema modular
Luz y cargas distribuidas uniformemente,solo 85mm de profundidad. ( 12,8mm de espesor de cristal ) Puentes iluminados. Medidas de paneles 2000mm x 500mm 12.8mm cristal Patent granted

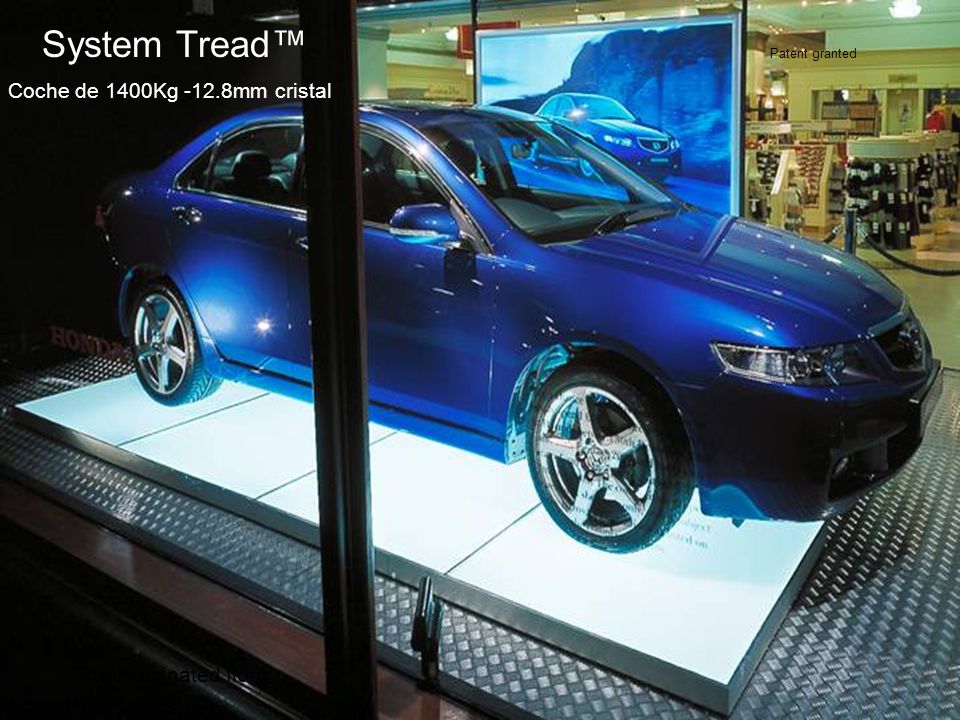

8 System Tread™ Coche de 1400Kg -12.8mm cristal The Illuminated floor
Patent granted Coche de 1400Kg -12.8mm cristal The Illuminated floor

9 System Tread™ El suelo iluminado Instalación en dos partes
Chasis modular de aluminio Precisión máxima en los trabajos realizados Soportes ajustables Perimetro de Aluminio de 6mm para un perfecto cerramiento de la superficie iluminada Patent granted

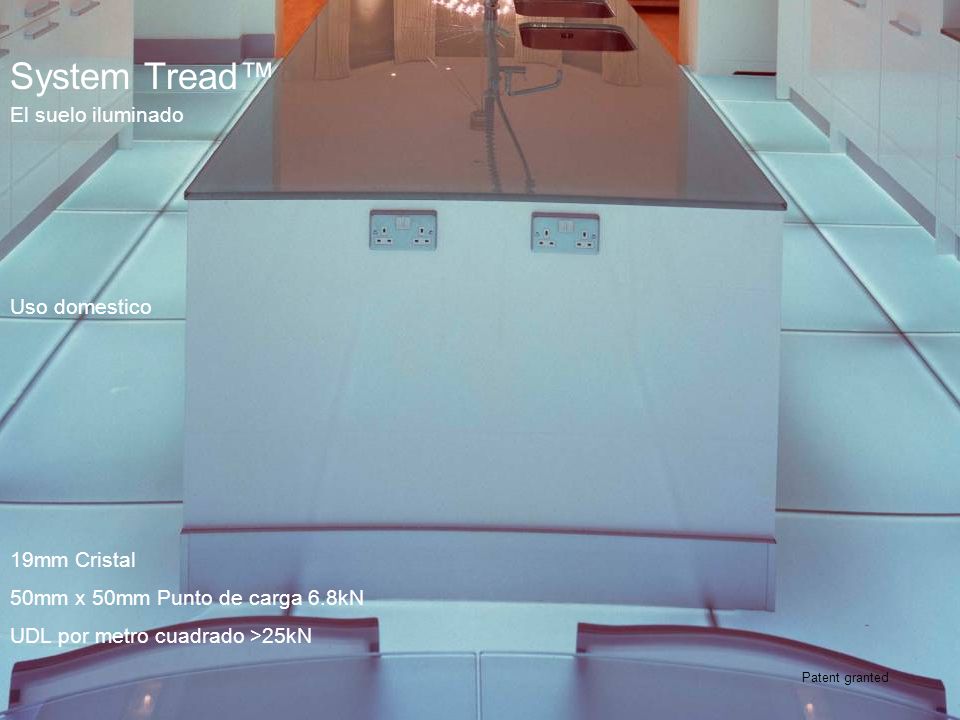

10 System Tread™ El suelo iluminado Uso domestico 19mm Cristal
50mm x 50mm Punto de carga 6.8kN UDL por metro cuadrado >25kN Patent granted

11

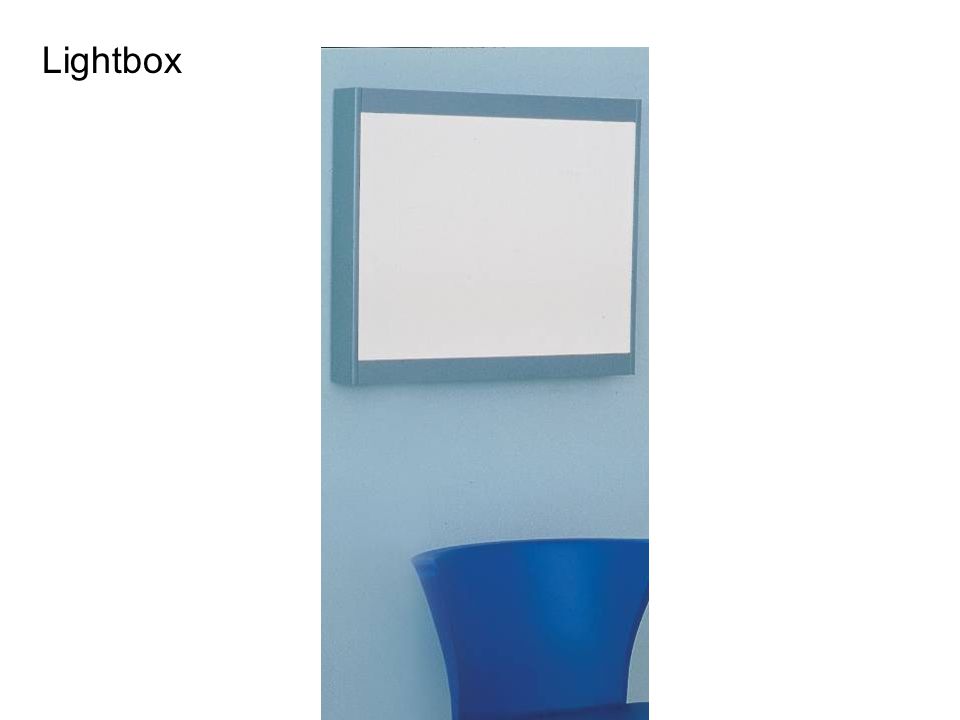

12 Lightbox

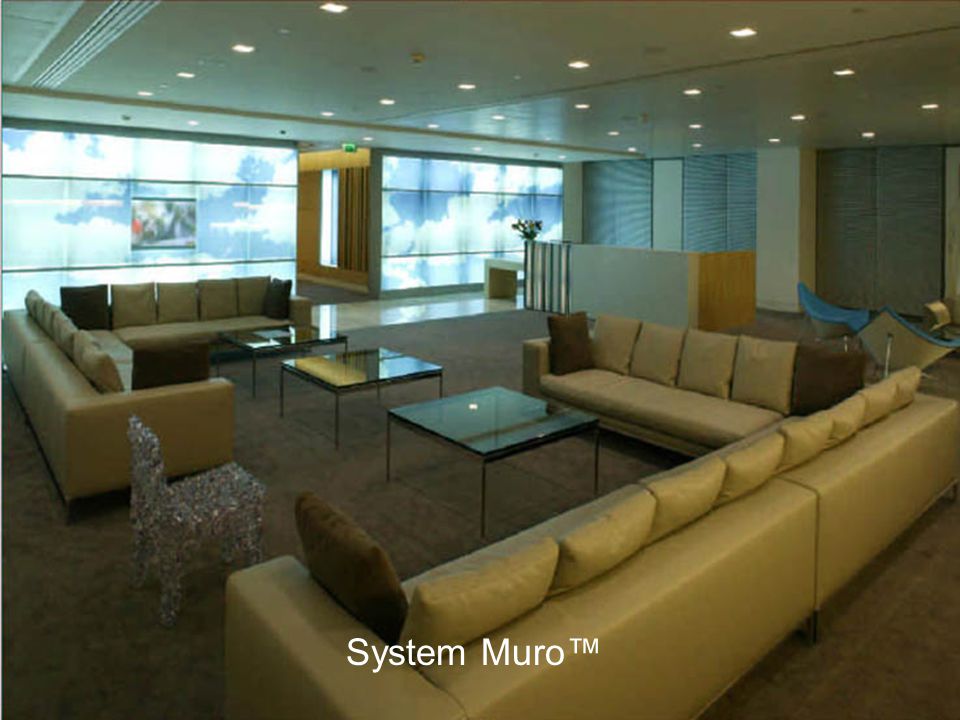

13 System Muro™

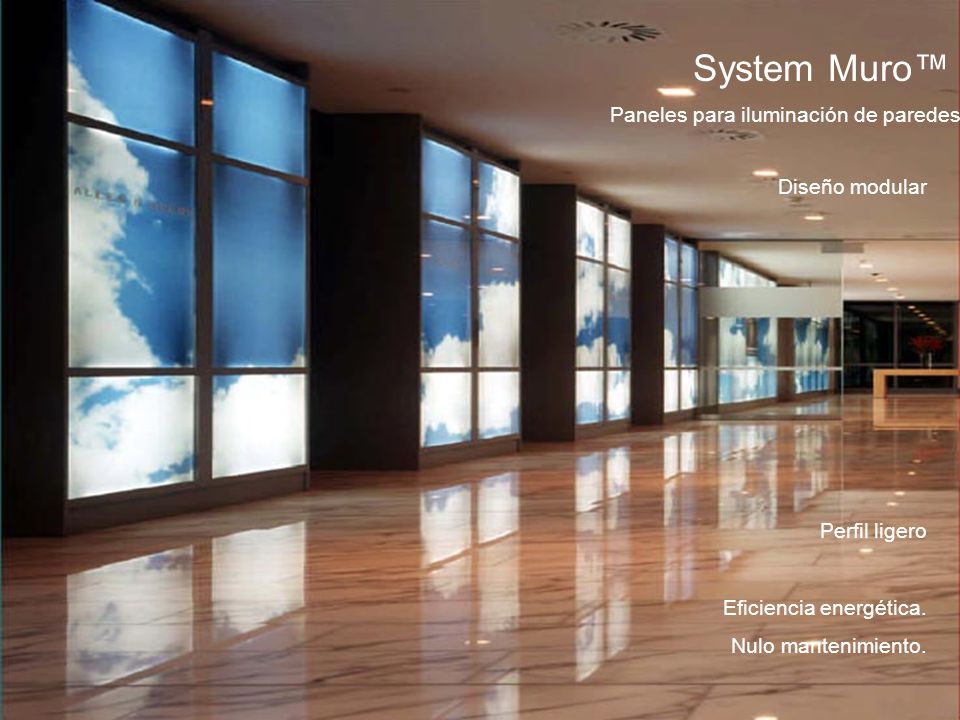

14 System Muro™ Paneles para iluminación de paredes Diseño modular
Perfil ligero Eficiencia energética. Nulo mantenimiento.

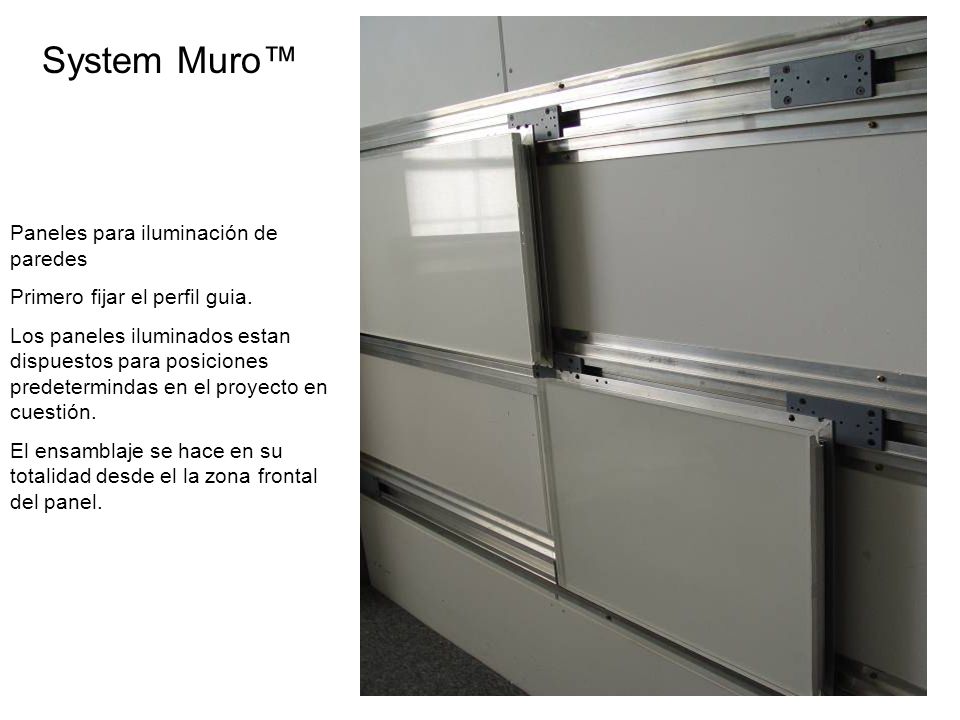

15 System Muro™ Paneles para iluminación de paredes
Primero fijar el perfil guia. Los paneles iluminados estan dispuestos para posiciones predetermindas en el proyecto en cuestión. El ensamblaje se hace en su totalidad desde el la zona frontal del panel.

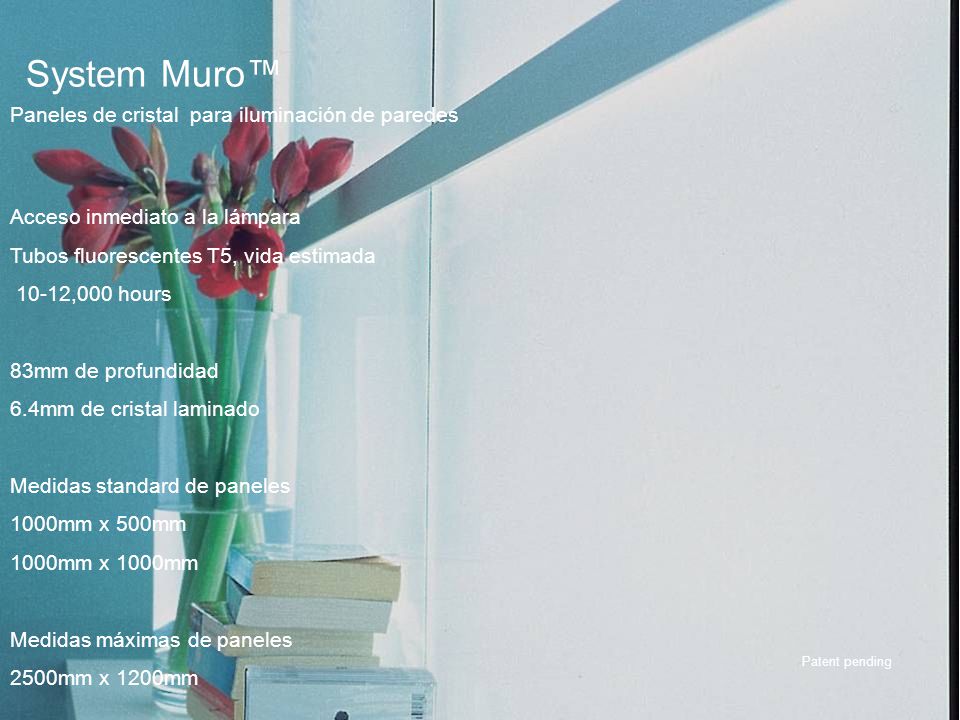

16 System Muro™ Paneles de cristal para iluminación de paredes
Acceso inmediato a la lámpara Tubos fluorescentes T5, vida estimada 10-12,000 hours 83mm de profundidad 6.4mm de cristal laminado Medidas standard de paneles 1000mm x 500mm 1000mm x 1000mm Medidas máximas de paneles 2500mm x 1200mm Patent pending

17 System Muro™ Patent pending

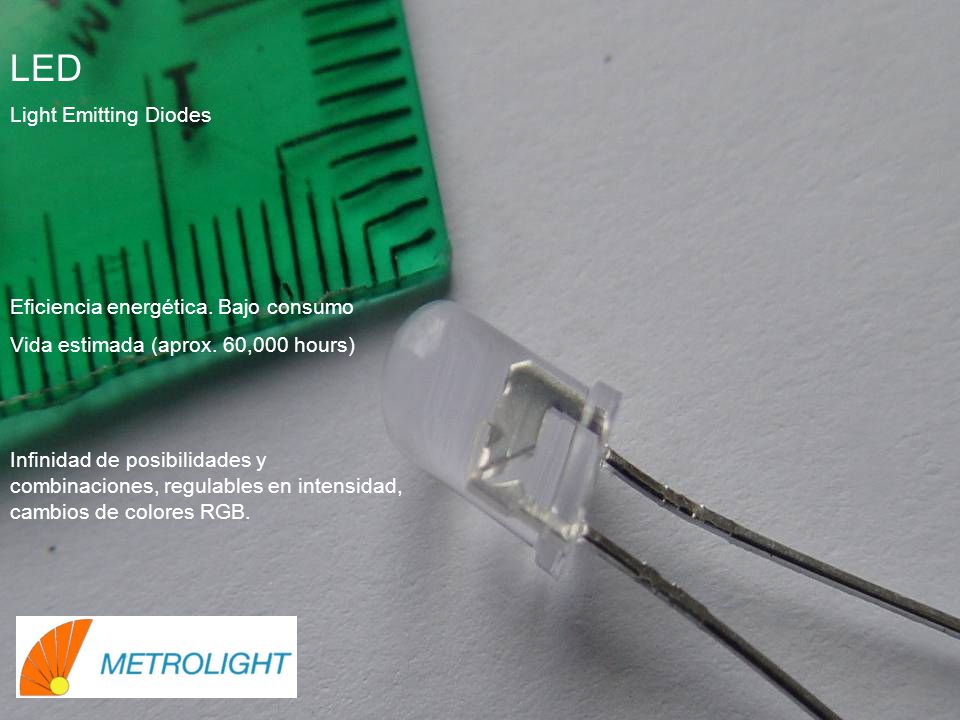

18 LED Light Emitting Diodes Eficiencia energética. Bajo consumo
Vida estimada (aprox. 60,000 hours) Infinidad de posibilidades y combinaciones, regulables en intensidad, cambios de colores RGB.

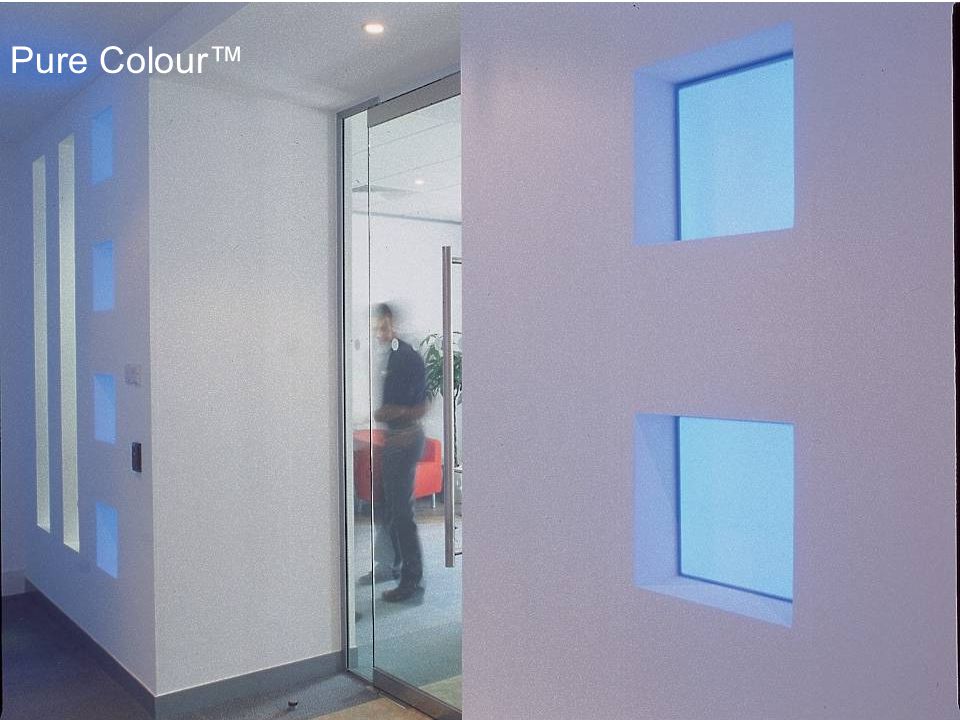

19 Pure Colour™

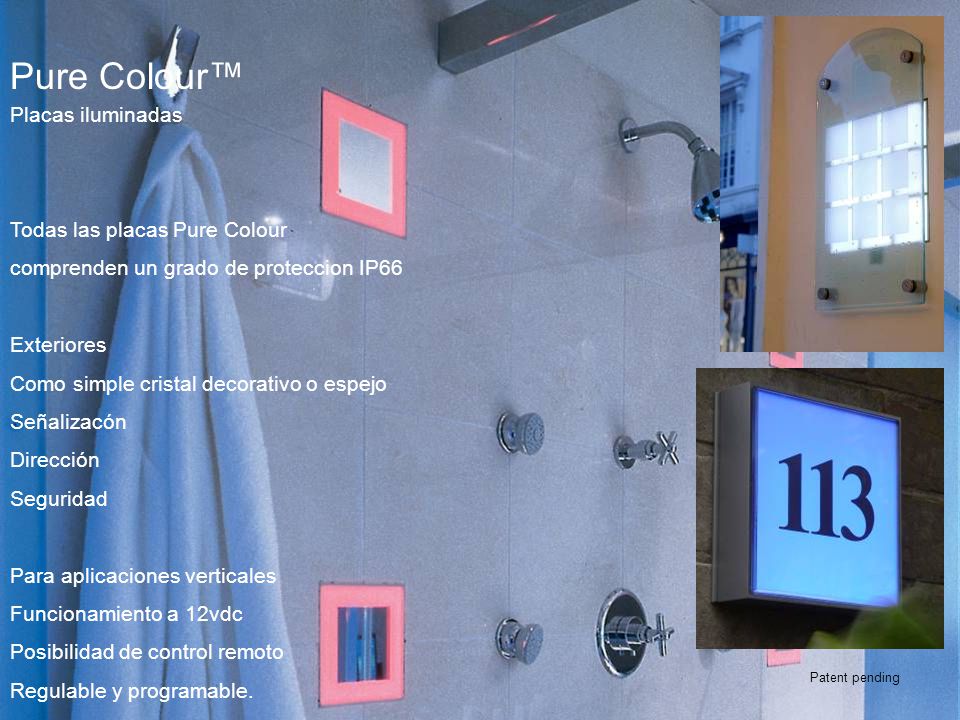

20 Pure Colour™ Placas iluminadas Todas las placas Pure Colour
comprenden un grado de proteccion IP66 Exteriores Como simple cristal decorativo o espejo Señalizacón Dirección Seguridad Para aplicaciones verticales Funcionamiento a 12vdc Posibilidad de control remoto Regulable y programable. Patent pending

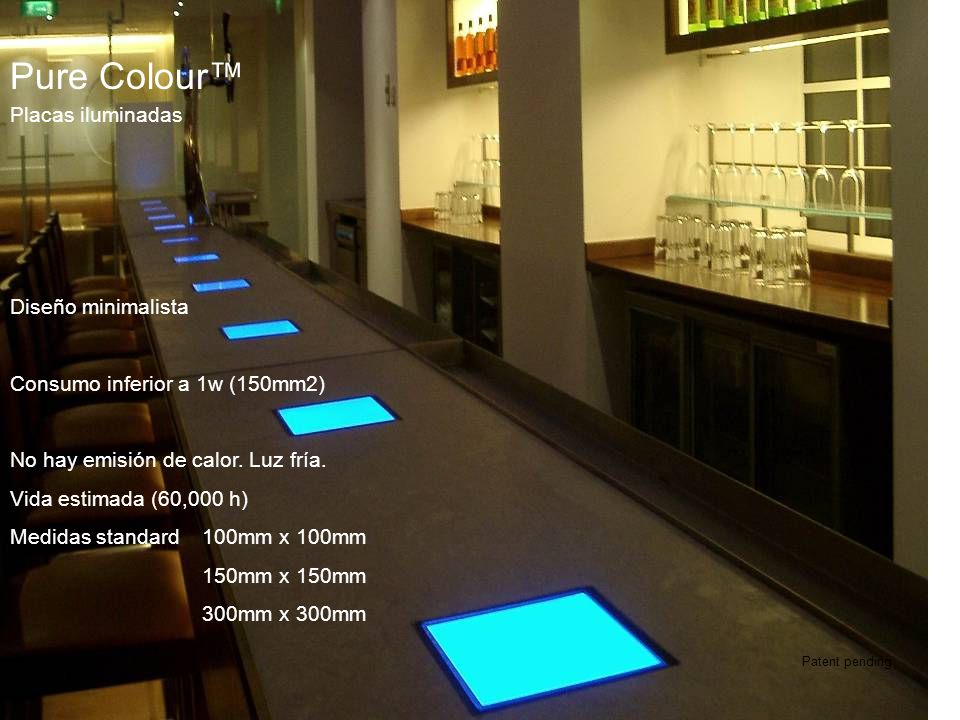

21 Pure Colour™ Placas iluminadas Diseño minimalista
Consumo inferior a 1w (150mm2) No hay emisión de calor. Luz fría. Vida estimada (60,000 h) Medidas standard 100mm x 100mm 150mm x 150mm 300mm x 300mm Patent pending

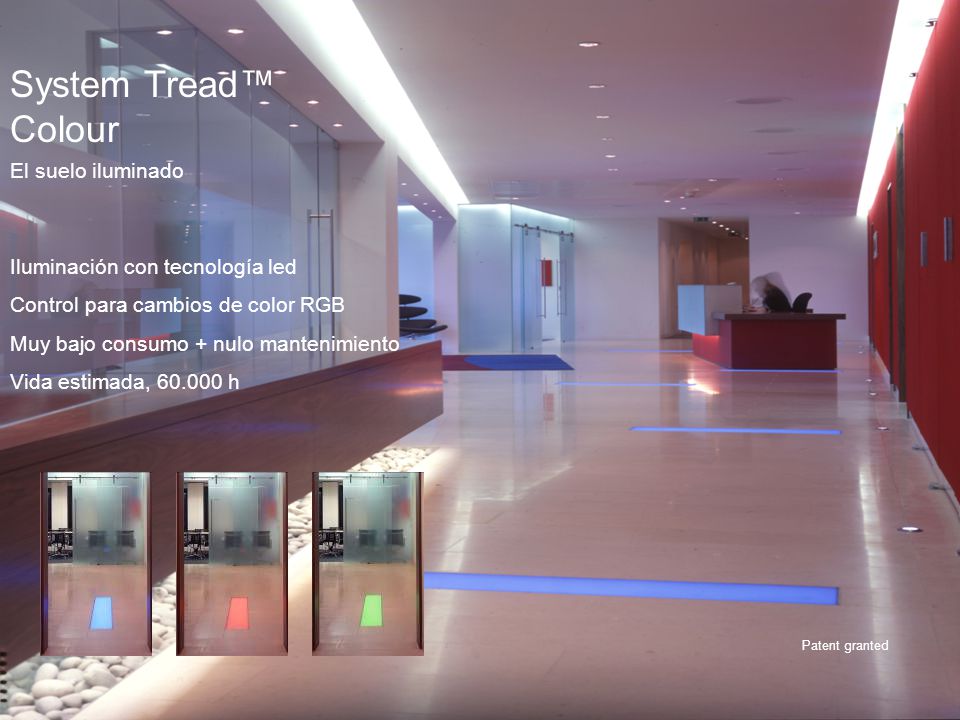

22 System Tread™ Colour El suelo iluminado Iluminación con tecnología led
Control para cambios de color RGB Muy bajo consumo + nulo mantenimiento Vida estimada, h Patent granted

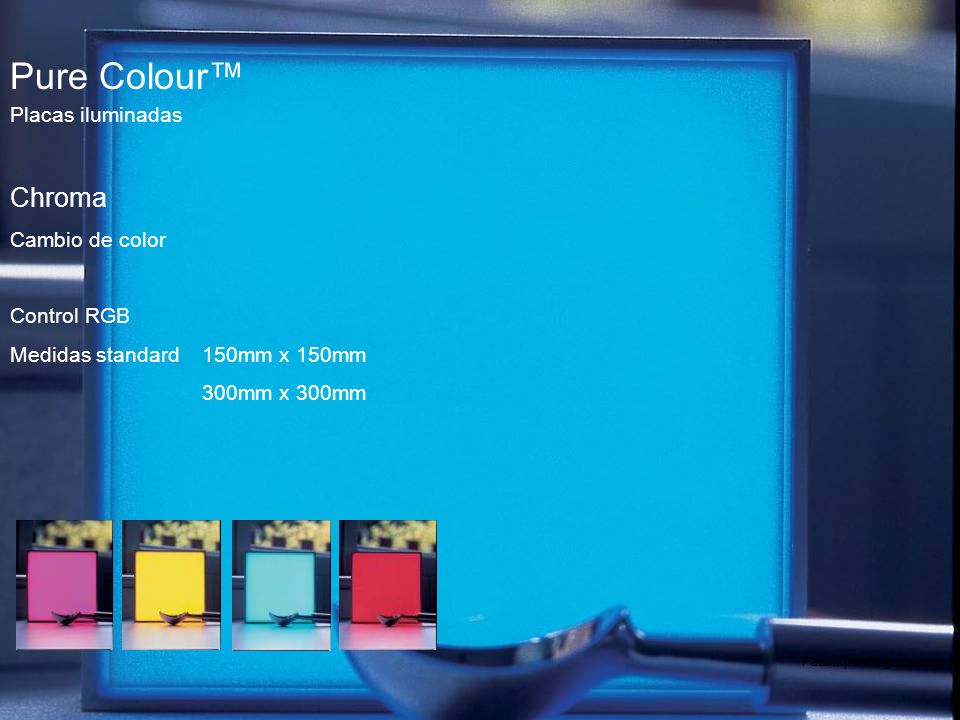

23 Pure Colour™ Chroma Placas iluminadas Cambio de color Control RGB
Medidas standard 150mm x 150mm 300mm x 300mm Patent pending

24 Pure Colour™ Pavimento exterior Placas Iluminadas
Totalmente transitable. IP 68 Muy bajo consumo Medidas standard 100mm x 200mm 150mm x 150mm Patent pending

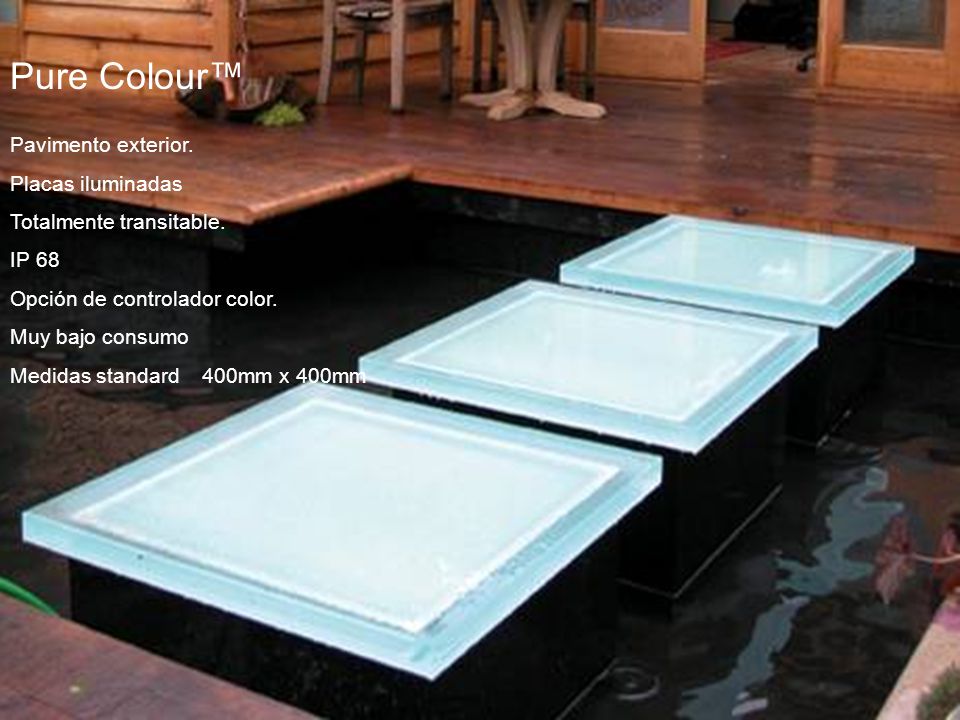

25 Pure Colour™ Pavimento exterior. Placas iluminadas
Totalmente transitable. IP 68 Opción de controlador color. Muy bajo consumo Medidas standard 400mm x 400mm

26 GRACIAS POR SU ATENCION
