Sistema eléctrico Yussef Farrán Leiva

Presentación del tema: "Sistema eléctrico Yussef Farrán Leiva"— Transcripción de la presentación:

1 Sistema eléctrico Yussef Farrán Leiva yfarran@udec.cl

2 Referencias: -Tom Sheldon Enciclopedia Lan Times de Redes (Networking) Alimentación eléctrica y toma a tierra

3 Requerimientos 1.En el PC 2.Continuidad del suministro eléctricoContinuidad del suministro eléctrico 3.Energía limpiaEnergía limpia 4.PotenciaPotencia 5.Estabilidad de energíaEstabilidad de energía 6.PolarizaciónPolarización 7.ProteccionesProtecciones 8.Otras consideracionesOtras consideraciones

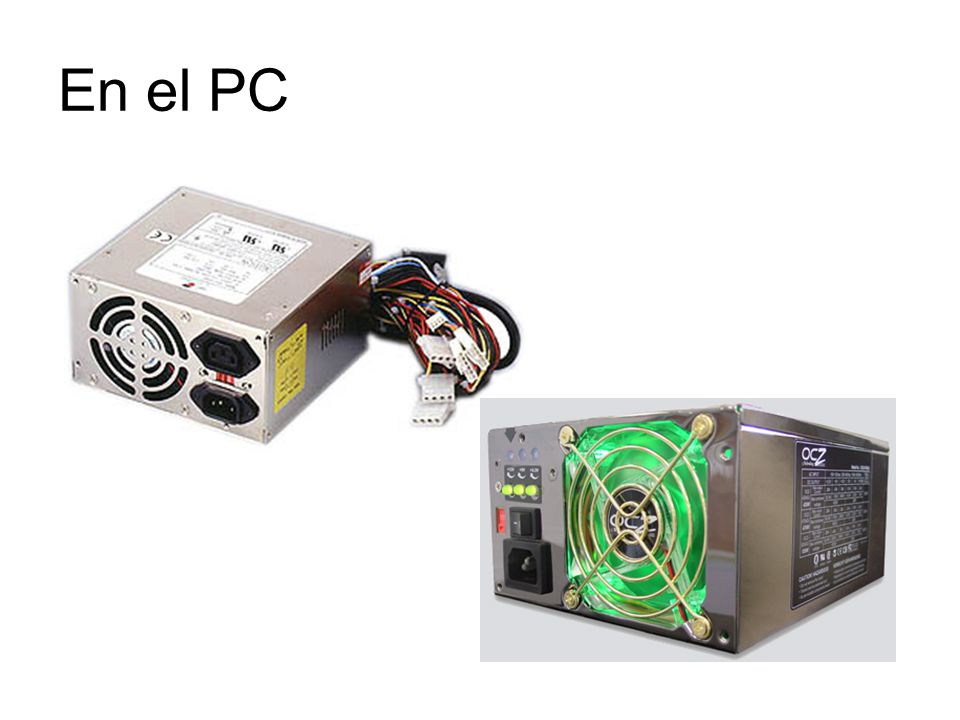

4 En el PC

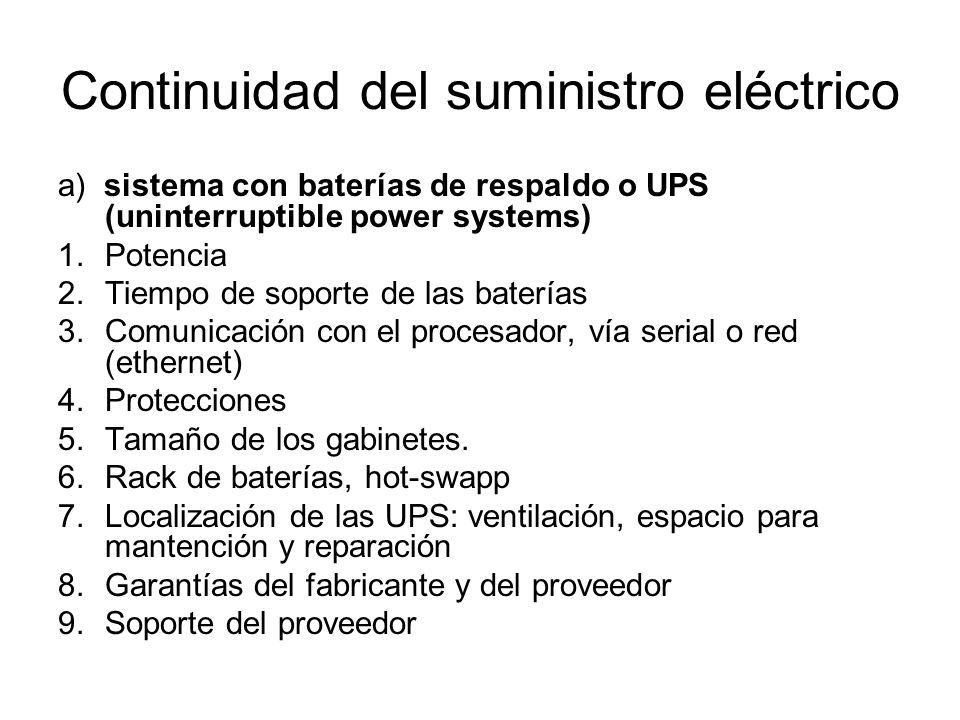

5 Continuidad del suministro eléctrico a) sistema con baterías de respaldo o UPS (uninterruptible power systems) 1.Potencia 2.Tiempo de soporte de las baterías 3.Comunicación con el procesador, vía serial o red (ethernet) 4.Protecciones 5.Tamaño de los gabinetes. 6.Rack de baterías, hot-swapp 7.Localización de las UPS: ventilación, espacio para mantención y reparación 8.Garantías del fabricante y del proveedor 9.Soporte del proveedor

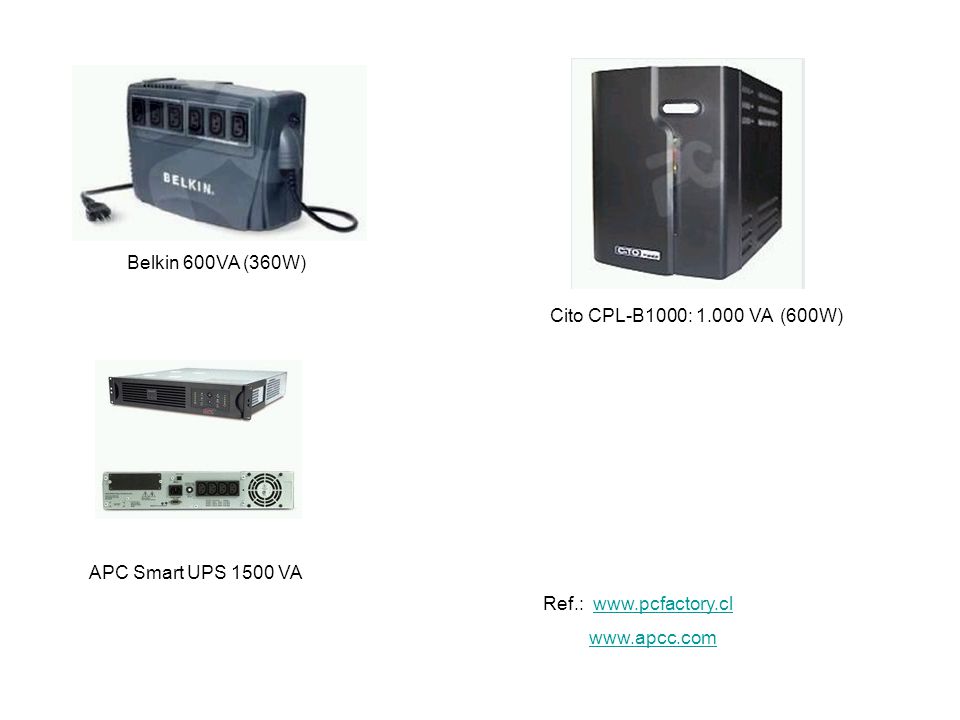

6 Belkin 600VA (360W) Cito CPL-B1000: 1.000 VA (600W) Ref.: www.pcfactory.clwww.pcfactory.cl www.apcc.com APC Smart UPS 1500 VA

7 Symmetra PX 80kW Scalable to 80kW N+1 Output Power Capacity : 80 kW / 80 kVA Included Battery Modules : 8 Maximum Height : 81.50 inches (2070 mm) Maximum Width : 48.00 inches (1219 mm) Maximum depth : 35.51 inches (902 mm) Rack Height : 42U Net Weight : 3256.00 lbs. (1480.00 kg) Ref: http://www.apcc.com/resource/include/techspec_ index.cfm?base_sku=SY80K80F http://www.apcc.com/resource/include/techspec_ index.cfm?base_sku=SY80K80F

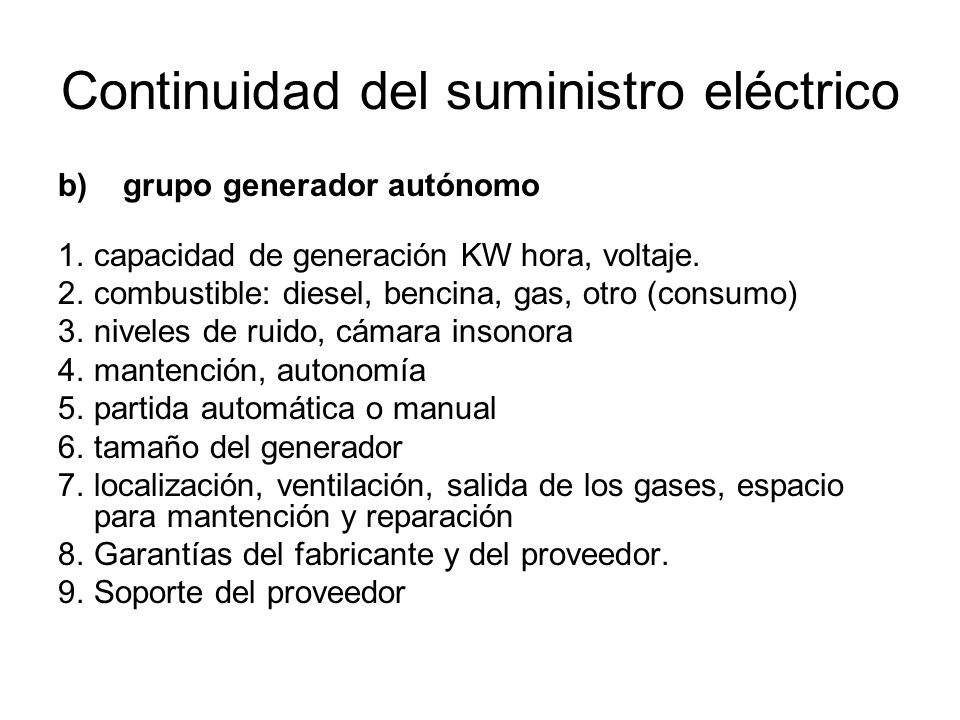

8 Continuidad del suministro eléctrico b) grupo generador autónomo 1.capacidad de generación KW hora, voltaje. 2.combustible: diesel, bencina, gas, otro (consumo) 3.niveles de ruido, cámara insonora 4.mantención, autonomía 5.partida automática o manual 6.tamaño del generador 7.localización, ventilación, salida de los gases, espacio para mantención y reparación 8.Garantías del fabricante y del proveedor. 9.Soporte del proveedor

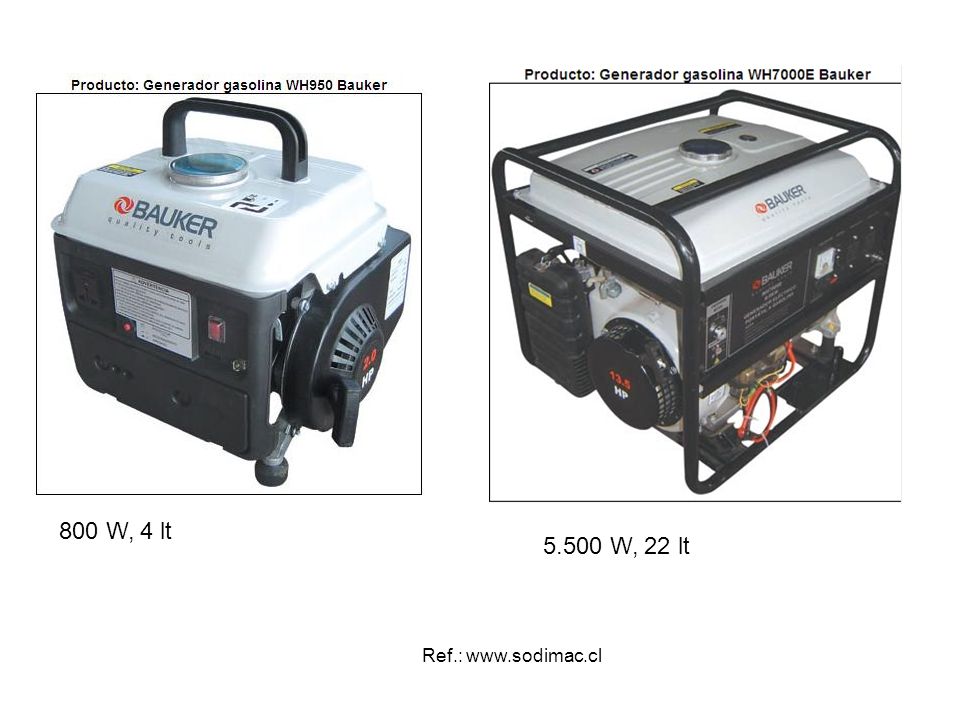

9 Ref.: www.sodimac.cl 800 W, 4 lt 5.500 W, 22 lt

10 http://www.garciadeprado.cl/generadores.htm Grupos electrógenos Equipados con motor marca PERKINS refrigerados por agua y alternador marca STAMFORD, ambos fabricados en Inglaterra. Potencias entre 12 y 800 KVA., 380 V., 50 HZ. -Partida Eléctrica. -Tableros de transferencia automática. -Gabinetes Insonorizados. -Equipos Móviles. -Sincronismos

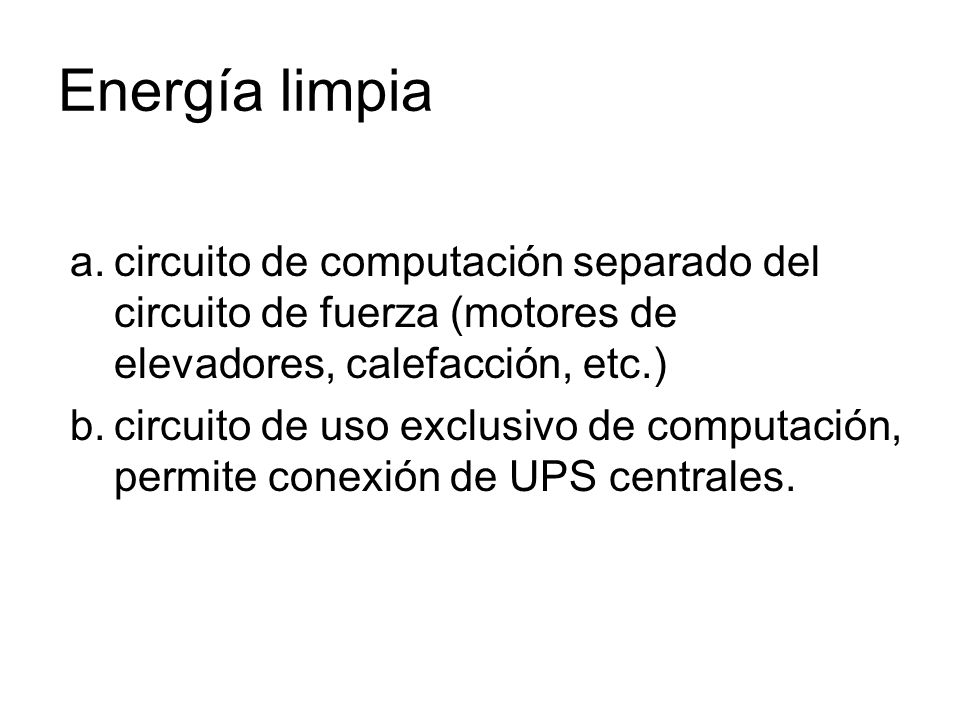

11 Energía limpia a.circuito de computación separado del circuito de fuerza (motores de elevadores, calefacción, etc.) b.circuito de uso exclusivo de computación, permite conexión de UPS centrales.

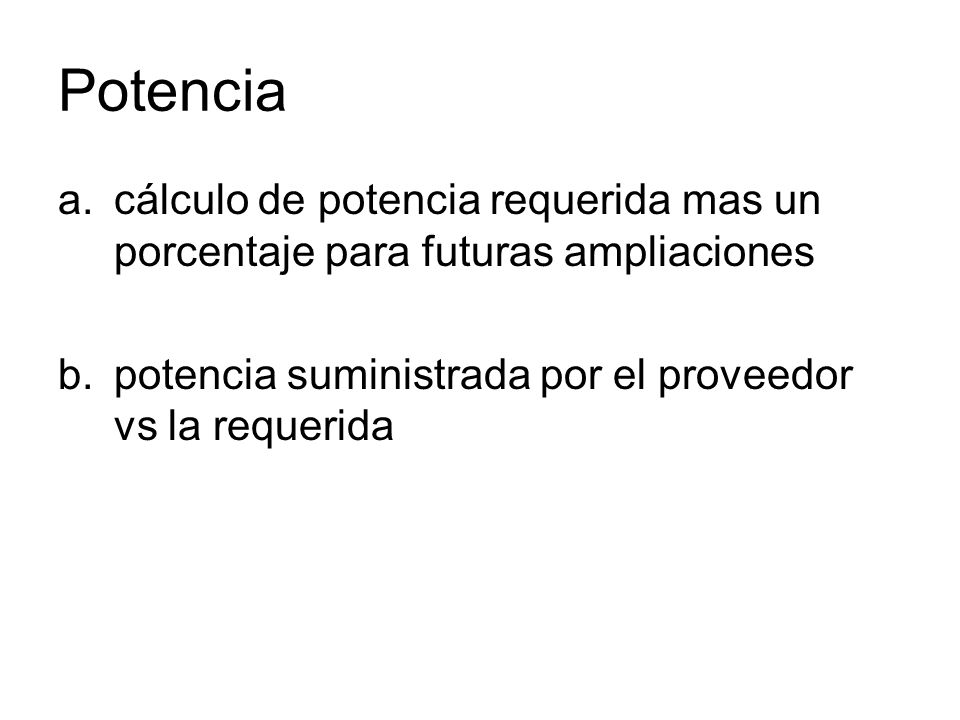

12 Potencia a.cálculo de potencia requerida mas un porcentaje para futuras ampliaciones b.potencia suministrada por el proveedor vs la requerida

13 Estabilidad de energía a. equipos estabilizadores adecuados, para mantener forma de onda y nivel de voltaje. b. ciertas UPS incluyen estos circuitos.

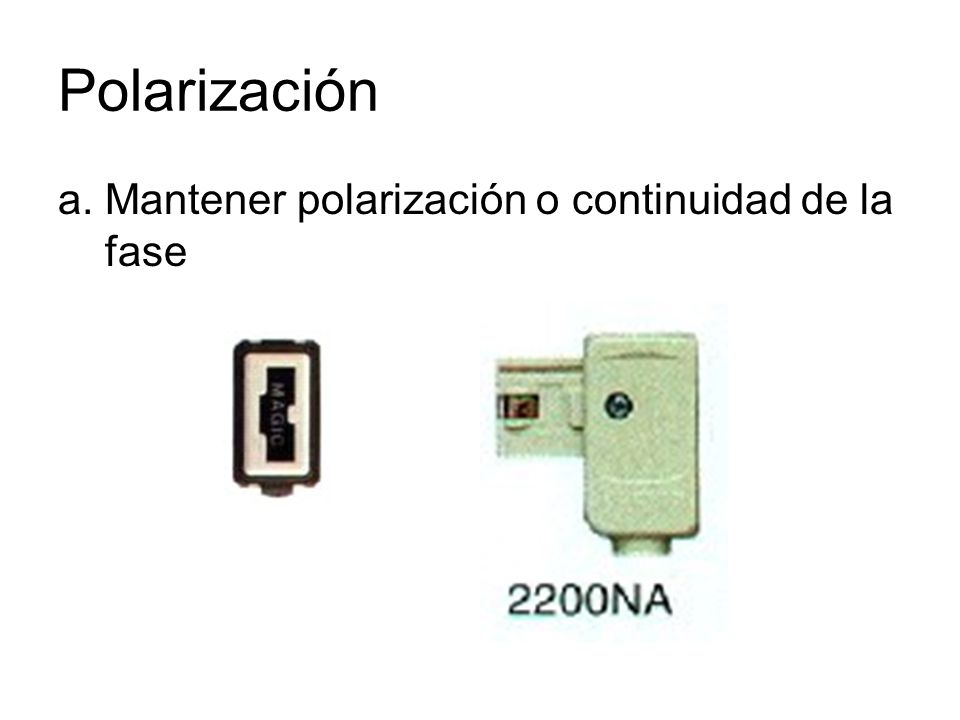

14 Polarización a. Mantener polarización o continuidad de la fase

15 Protecciones a.Fusibles térmicos detectores de aumento de temperatura en el circuito (corto- circuito)

16 Protecciones b.Protección de transientes o supresor de transientes (Bticino.cl)

17 Protecciones a.Fusibles térmicos detectores de aumento de temperatura en el circuito (corto-circuito) b.Protección de transientes o supresor de transientes c.Sistemas de puesta a tierra. d.Temperatura del local e.Aire limpio, libre de polvo f.Niveles de radiación electromagnética.

18 Otras consideraciones a.El cableado de red y el sistema de puesta a tierra.
