1 CIRCUITOS ELECTRICOS Y ELECTRONICOS CIRCUITOS ELECTRICOS Y ELECTRONICOS ALUMNOS: RAMIREZ VILLASIS LUIS M. MORENO CHAMIZ PABLO ROSAURA MARIA VARGUEZ GONZALES ARELI VILLASEÑOR MANRIQUE LAURA

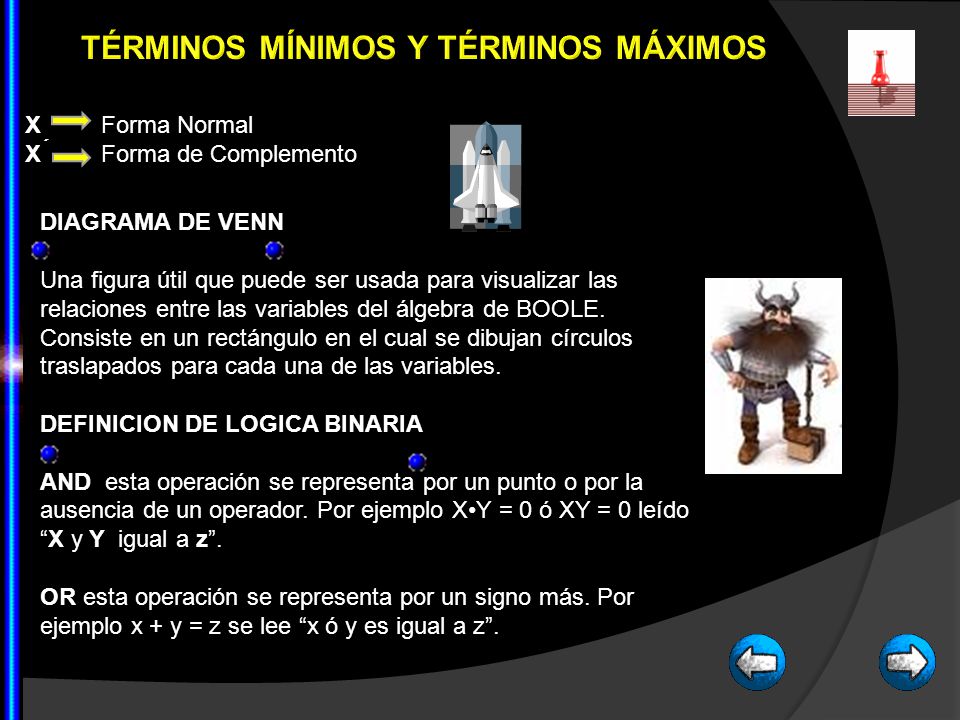

2 DIAGRAMA DE VENN Una figura útil que puede ser usada para visualizar las relaciones entre las variables del álgebra de BOOLE. Consiste en un rectángulo en el cual se dibujan círculos traslapados para cada una de las variables. DEFINICION DE LOGICA BINARIA AND esta operación se representa por un punto o por la ausencia de un operador. Por ejemplo XY = 0 ó XY = 0 leído “X y Y igual a z”. OR esta operación se representa por un signo más. Por ejemplo x + y = z se lee “x ó y es igual a z”. X Forma Normal X  Forma de Complemento

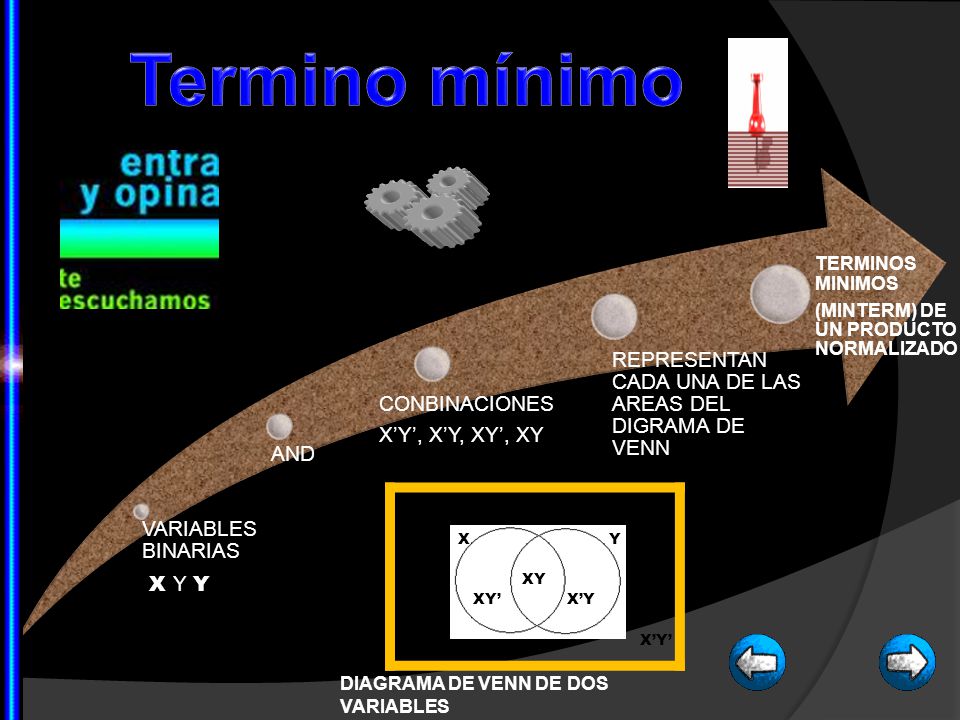

3 VARIABLES BINARIAS X Y Y AND CONBINACIONES X’Y’, X’Y, XY’, XY REPRESENTAN CADA UNA DE LAS AREAS DEL DIGRAMA DE VENN TERMINOS MINIMOS (MINTERM) DE UN PRODUCTO NORMALIZADO X Y XY’ X’Y X’Y’ DIAGRAMA DE VENN DE DOS VARIABLES

4 TERMINOS MINIMOSTERMINOS MAXIMOS X Y ZTERMINODESIGNACIONTERMINODESIGNACION 0 0 0X’Y’Z’ m0m0 X+Y+Z M0M0 0 0 1X’Y’Z m1m1 X+Y+Z’ M1M1 0 1 0X’YZ’ m2m2 X+Y’+Z M2M2 0 1 1X’YZ m3m3 X+Y’+Z’ M3M3 1 0 0XY’Z’ m4m4 X’+Y+Z M4M4 1 0 1XY’Z m5m5 X’+Y+Z’ M5M5 1 1 0XYZ’ m6m6 X’+Y’+Z M6M6 1 1 1XYZ m7m7 X’+Y’+Z’ M7M7

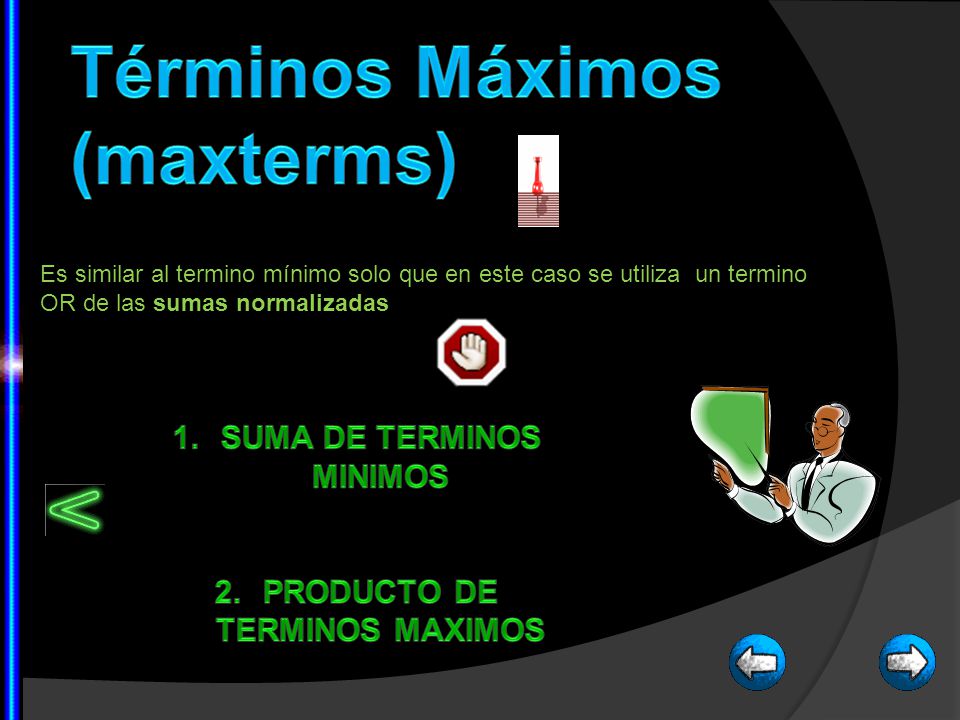

5 Es similar al termino mínimo solo que en este caso se utiliza un termino OR de las sumas normalizadas
