CURSO ZELIO.

Presentación del tema: "CURSO ZELIO."— Transcripción de la presentación:

1 CURSO ZELIO

2 Autómata (Relés programables) ZELIO
Ins. Line Del Sel / Ok Esc Z1 Z4 Z2 Z3 SR1-.121BD 24 VDC I1… I6 = Inputs 24 VDC IB; IC = Inputs : Analog 0…10 VDC or 24VDC I1 I2 I3 I4 I5 I6 IB IC V Outputs 4 x Relay 240 V / 10 A Q Q Q Q4

3 Salidas a relés con fijación a tornillo.
Ins. Line Del Sel / Ok Esc Z1 Z4 Z2 Z3 SR1-.121BD 24 VDC I1… I6 = Inputs 24 VDC IB; IC = Inputs : Analog 0…10 VDC or 24VDC I1 I2 I3 I4 I5 I6 IB IC V Outputs 4 x Relay 240 V / 10 A Q Q Q Q4 Entradas con fijación a tornillo Puntos de fijación Pantalla LCD 4 líneas de 12 caracteres 8 teclas: 4 de función 4 de navegación. Etiquetas modificables Cartucho de memoria EEPROM o conexión RS 232 Salidas a relés con fijación a tornillo.

4 } Teclas de función y navegación de Zelio-Logic Para borrar
Para inserción de una línea de programación Estas dos teclas también se utilizan para la selección de funciones en el momento de la programación. } Z1 Z4 Z2 Z3 4 teclas de navegación Z1-Z2-Z3-Z4 Para validar una selección o para acceder a ella Volver al estado anterior

5 Bien directamente sobre el módulo (usando su propio “teclado”),
Existen 2 formas de programar Zelio-Logic Bien directamente sobre el módulo (usando su propio “teclado”), O bien mediante un PC y el software de programación Zeliosoft. Windows 95, Windows 98 , W2K y NT compatible

6 Características Tamaño del programa
60 líneas de programa : para versiones de 10 y 12 I/O. >80 líneas de programa: para las versiones de 20 I/O máximo 4 elementos por línea de programa Bloques de función disponibles: 8 temporizadores con diferentes configuraciones 8 contadores 8 comparadores analógicos (solo para las versiones de alimentación 24VDC) 4 relojes 15 relés internos

7 Características 1 línea de programa = 3 contactos máx. + 1 bobina
Ejemplo de programación :

8 Al dar tensión a Zelio-Logic, aparece esta primera pantalla:
Elección del idioma Mediante las teclas de navegación buscar la opción deseada y validar con la tecla Sel/Ok

9 Presionando sobre la tecla ESC , muestra
la siguiente pantalla: En ella se configura la fecha y hora del módulo Zelio-Logic.

10 Modificación de fecha y hora
Los parámetros pueden ser modificados con las teclas y / sólo cuando el cursor negro está parpadeando. Para cambiar las horas y minutos, usar también / Luego pulsar para visualizar la pantalla principal:

11 Composición del menú principal
Pulsando el display nos muestra la siguiente pantalla: REGUL. RELOJ CONFIG . BORR. PROG. TRANSFER PROG . INFO . Los triángulos negros / , indican que las opciones están disponibles hacia arriba y hacia abajo.

12 Composición del menú principal
1 - SET D/H Para configurar la fecha y la hora. 2 - PROGRAM. Es la pantalla en la que se escribe y se visualiza el programa de la aplicación. 3 - PARAMET. Donde se pueden visualizar y modificar los parámetros del programa. 4 - DISPLAY Visualiza la información seleccionada en modo RUN 5 - RUN / STOP Puesta en marcha / paro del programa 6 - CONFIG. Acceso a las opciones de configuración - Password (para acceder a algunas funciones). - Idioma (Selección del idioma). - Filtro (modificación del rango de entradas). - Teclas (selección de las teclas de navegación). - Ayuda (validación de la ayuda on-line). 7 - DELETE. PROG Borrado del programa entero. 8 - TRANSFER Transferencia del programa 9 - PROG.INFO Descripción de las instrucciones de programación

13 Modo « CONFIGURACIÓN » Contraseña Selección del idioma
Filtro de las señales de entrada Habilitar las teclas de navegación como entradas. Ayuda on-line .

14 Modo « CONFIGURACIÓN » Función « Password»
Para seleccionar el password, usar la tecla , los navegadores / y , El password prohíbe acceder a : - Programa - Borrado del programa - Transferir el programa (Zelio PC y memoria) - Filtros de las entradas - a las teclas de navegación <Z>

15 Función « Selección del idioma»
Modo « CONFIGURACIÓN » Función « Selección del idioma» Para seleccionar « Español » por ejemplo, usar la tecla de navegación y validar con la tecla (Un diamante negro aparece a la derecha del idioma seleccionado). Luego presionar en para volver al menú principal.

16 Modo « CONFIGURACIÓN » Función « Filtro»
Entrando en « CONFIG » se podrá acceder a la opción « Filtro » que atañe tanto a las entradas digitales como analógicas. Con esta opción es posible modificar la constante de tiempo de las entradas digitales y analógicas (sólo en las versiones Zelio alimentados es en continua) -LENTO: Para mejorar la inmunidad contra las interferencias o eliminar los contactos de rebote. -RÁPIDO: Para señales rápidas. Nota : La configuración seleccionada será la misma para todas las entradas (El acceso puede ser guardado mediante la contraseña).

17 Modo « CONFIGURACIÓN » Función « Filtro»
La siguiente tabla muestra los valores exactos de la rapidez de muestreo de las entradas :

18 Modo « CONFIGURACIÓN » Función « Teclas Zx »
Las teclas de navegación pueden ser también configuradas como teclas función (entradas) Z1 a Z4. Z1 Z4 Z2 Z3

19 Modo « CONFIGURACIÓN » Función « Teclas Zx » Z1 Z4 Z2 Z3
Ejemplo de programación utilizando una entrada asociada a la tecla Z1 Z1 Z4 Z2 Z3 Z1 = Tecla de arriba Z2 : Tecla derecha Z3 : Tecla de abajo Z 4 :Tecla izquierda Cuando la tecla de navegación Z1 es pulsada, el contacto asociado a Z1 actuará sobre la bobina Q5.

20 Modo « CONFIGURACIÓN » Función « Ayuda »
Para la activación y desactivación de la ayuda on-line.

21 I> I> I> Modo « PROGRAMA » Q1 KM 1
Esquema de un arranque motor I> I> I> M 3 ~ Q1 KM 1 13 14 U V W1 L L L5 13 14 S2 km 1 21 22 S1 A1 A2 KM 1 Circuito de control

22 Modo « PROGRAMA » Elementos gráficos usados en el Zelio-Logic
Elementos de accionamiento en la parte “izquierda” ( contactos de control) Entradas Digitales Ix Contacto normalmente abierto ix Contacto normalmente cerrado Salidas Digitales (usadas como contactos) Qx Contacto normalmente abierto asociado a una bobina. qx Contacto normalmente cerrado asociado a una bobina

23 Modo « PROGRAMA » Elementos gráficos usados en el Zelio-Logic
Elementos de accionamiento en la parte “derecha” ( bobinas) Respecto a las salidas digitales Qx La bobina se activa cuando le llega señal 1 de la parte de contacto Qx La bobina se activa por un cambio de estado SQx La bobina memoriza la activación (de SET) RQx La bobina memoriza la desactivación (de RESET) Ejercicio: realización de un arranque motor: Parte de los contactos de control Parte de la bobina

24 Metodología de la programación
Pulsar Programa en el menú principal mediante la tecla: Después de visualizar durante 1 segundo la información Línea 1, un cuadrado negro aparece de forma intermitente. Pulsar Aparece la entrada I parpadeando. Usando las teclas de navegación, se puede cambiar el tipo de contacto Mediante la tecla de la derecha, nos desplazaremos al siguiente dígito (1). Pulsando SEL/Ok, el 1 parpadeará y así se podría cambiar su valor si fuese necesario.

25 Para entrar en el siguiente contacto, pulsar la tecla y proceder igual que en el caso anterior.
Modificar el número de entrada 2 con la y validar con Desplazar el cursor negro intermitente con la hacia el final de la línea (parte de las bobinas). Pulsar para seleccionar el tipo de bobina Aparece parpadeando la bobina Q. Pulsar las teclas para modificar el tipo de bobina. Pulsar para validar. Pulsar para seleccionar el tipo de salida. Validar.

26 Pulsar la tecla . El cursor indica el punto de enlace para las conexiones. Validar con
Aparece una señal intermitente + para indicar que se pueden enlazar las dos líneas. Pulsar para crear la conexión, luego pulsar Usar para colocar el cursor debajo de I2. Seleccionar el contacto Q1 asociado a la bobina [ Q1.

27 Pulsar para salir de la pantalla de programación
Pulsar para salir de la pantalla de programación. En la siguiente pantalla, usar la tecla para bajar hacia la opción RUN/STOP. Para entrar en esta opción, pulsar Pantalla que pregunta si se desea activar el programa realizado. Para ello validar con Después pulsar En esta pantalla se puede ver el estado de las entradas y las salidas configuradas en el programa, cuando éste está en RUN.

28 Ejemplo de conexión del esquema anterior, en el Zelio-logic:
F 1 F 1 S1 S2 S1 S2 F 2 F 2 KM1 KM1 Cableado del pulsador de stop S1, pulsador de Marcha S2 y contactor KM1. Cuando S2 está en posición ON, la salida Q1 está activada.

29 Función relé auxiliar Los relés auxiliares M tienen el mismo comportamiento eléctrico que las salidas relé Q. Son utilizados para memorizar un estado (como contactos). Como bobinas M »n » ; SM »n » ; RM »n » Como contactos M »n » m »n » Si se quiere activar la bobina Q1 mediante 4 entradas (I1, I1 ,I2, y I4), dado que éstas no pueden representarse en una misma línea , se deberá utilizar un relé auxiliar intermedio. El relé M2 es forzado: - A 1 (SET) cuando se cierra I6 - A 0 (RESET) cuando se abre I3

30 Bloque de temporización
Si se selecciona el bloque de temporización TTX en la pantalla de programación, pulsando la tecla Sel/Ok, se entra en la pantalla de parametrización. Aquí se puede seleccionar el tipo de temporización y el valor deseado. El valor de la temporización puede ser modificado en el menú «PARAMET.» si no se ha activado la función bloquear (candado activado). Entrada para activar la temporización. 8 tipos de temporización: - A : Temp. al trabajo - a : Temp. al trabajo por flanco positivo y desactivado por Reset - C : Temp. al reposo - B : Temp. al trabajo por flanco positivo - W : Temp. por flanco negativo - D : Temp. intermitente - d : Temp. Interm. por flanco post. y desact. por reset. - T : Temp. por tiempo acumulado Entrada de Reset. Señal de salida. Función bloquear valores del parámetro Unidad de tiempo: h/mn/s…. Valor Preseleccionado

31 Ejemplo de uso de los bloques de temporización
El temporizador TT1 se activa cuando I1 está en ON. Cuando la temporización de 6 segundos (preseleccionada se acaba) , el contacto T1 se pone en ON y activa la bobina Q1. t1 está en ON cuando TT1 está desactivado, entonces Q4 está activado. La Z3 (tecla de navegación) controla el Reset RT1 del temporizador TT1.

32 Simulación del bloque de temporización:
poner el programa en RUN.  Cuando el timer está desactivado, T1 está en OFF (no conduce) El contacto T1 está asociado al timer TT1; En este estado, el contacto inverso t1 está en ON (conduce) y por tanto la bobina Q4 está activada.

33 Simulación del bloque de temporización:
Cuando I1 está activado (ON), el TT1 se activa. El contacto asociado T1 se pone en ON al cabo de 6 segundos (en ese momento la bobina Q1 queda activada) Q1 se desactivará cuando I1 se ponga en OFF.

34 Bloque función contador:
Permite el contaje por pulsos. La inserción de los parámetros se efectúa entrando en CCX cuando esta función es seleccionada en la pantalla programa. El valor preseleccionado puede ser modificado en el menú <Parámetro> si no ha sido bloqueado (opción candado). Entrada de pulsos Entrada de señal de Reset. Valor de preselección de 0000 a 9999. Salida de contador. Función contador/ descontador Parámetro de bloqueo.

35 C 1 Ejemplo de cómo usar el bloque contador
El contador CC1 está activado si I1 está en ON (activado). Cuando se cumplen los pulsos preseleccionados ( p = 5 ), el contacto C1 se pone en ON activando la salida asociada. « c1 » está activado cuando CC1 está desactivado. El descontador sólo es posible después de una operación de contaje previo. CC1 y DC1 deben ser simultáneamente activadas. Debido a eso, y vía el temporizador TT1, I2 activa el descontador.

36 Simulación de utilización de la función contador
poner el programa en RUN. Cada pulso en I1 causa un incremento en C1.

37 Simulación de utilización de la función contador
Cada pulso en I2 causa al contador C1 un decremento cuando el tiempo de retardo dispone activar simultáneamente CC1 y DC1. Cuando el valor de referencia es alcanzado, el contacto C1 se pone en ON y visualiza un mensaje vía la función TX1.

38 Bloque función reloj (4 canales de programación cíclica semanal) :
Permite disponer de temporizaciones de tiempo periódicas. Para seleccionar los parámetros de tiempo, hay que entrar en el programa. La preselección puede ser modificada en el menú <Parámetros> si en el bloque función no lo hemos bloqueado con la función candado. Número bloque función. 4 rangos posibles de operaciones. Hora de inicio. Primer día/último día. Parámetro bloqueado Fecha y hora actual. Hora de parada.

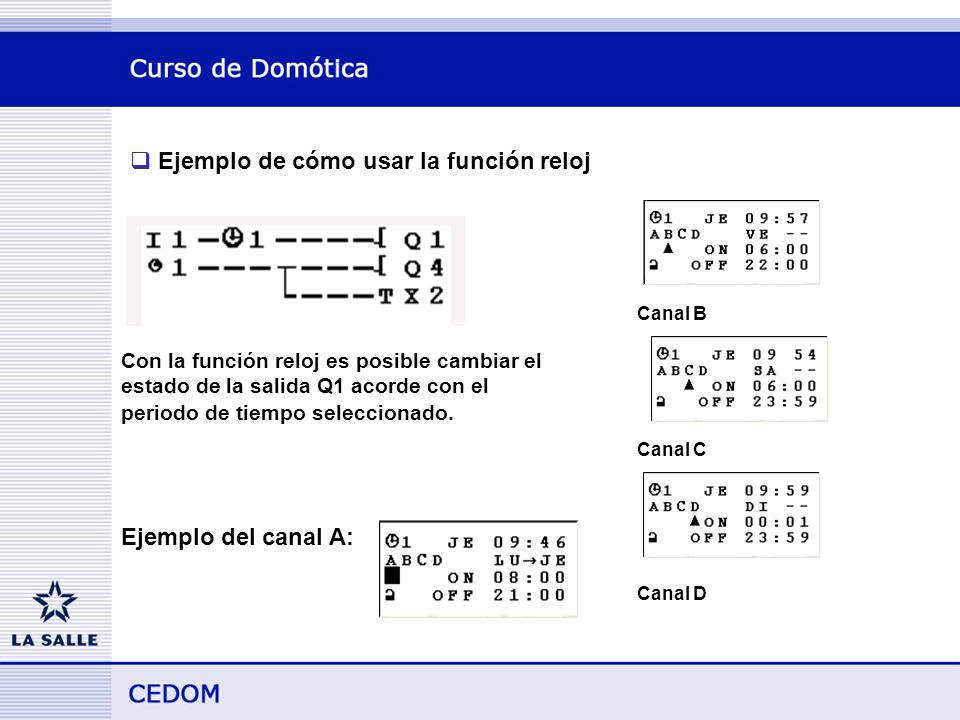

39 Ejemplo de cómo usar la función reloj
Canal B Con la función reloj es posible cambiar el estado de la salida Q1 acorde con el periodo de tiempo seleccionado. Ejemplo del canal A: Canal C Canal D

40 4 relojes semanales con 4 zonas horarias diferentes (A,B,C,D)
1 periodo de tiempo = 1 orden <START> + 1 orden de <STOP> 6.00 a.m. 11.59 p.m Sábado START OFF Posibilidad de repetición de este periodo de tiempo durante varios días. 7H35 2OH18 Lunes 20H18 Martes Miércoles Jueves Viernes

41 Configurando los diferentes periodos de tiempo a lo largo de la semana :
6 a.m. 11.59 p.m. Martes Periodo A Periodo B Miércoles 11.30 a.m. 9 a.m a.m. Viernes Periodo C 9 a.m. 9. a.m.

42 Bloque función analógica 0 - 10v (Ib y Ic entradas) :
Permite hacer comparaciones entre: - Un valor analógico que hemos medido y un valor de referencia. - 2 valores analógicos que hemos medido. Los parámetros se seleccionan entrando en del programa. Los valores pueden ser modificados en el menú <Parámetros> si la función no ha sido previamente bloqueada. Operaciones disponibles - Ib  Ref - Ib  Ref - Ic  Ref - Ic  Ref - Ib  Ic - Ib  Ic - Ic - H  Ib  Ic + H Voltaje de referencia. Valor histéresis. Número bloque analógico.

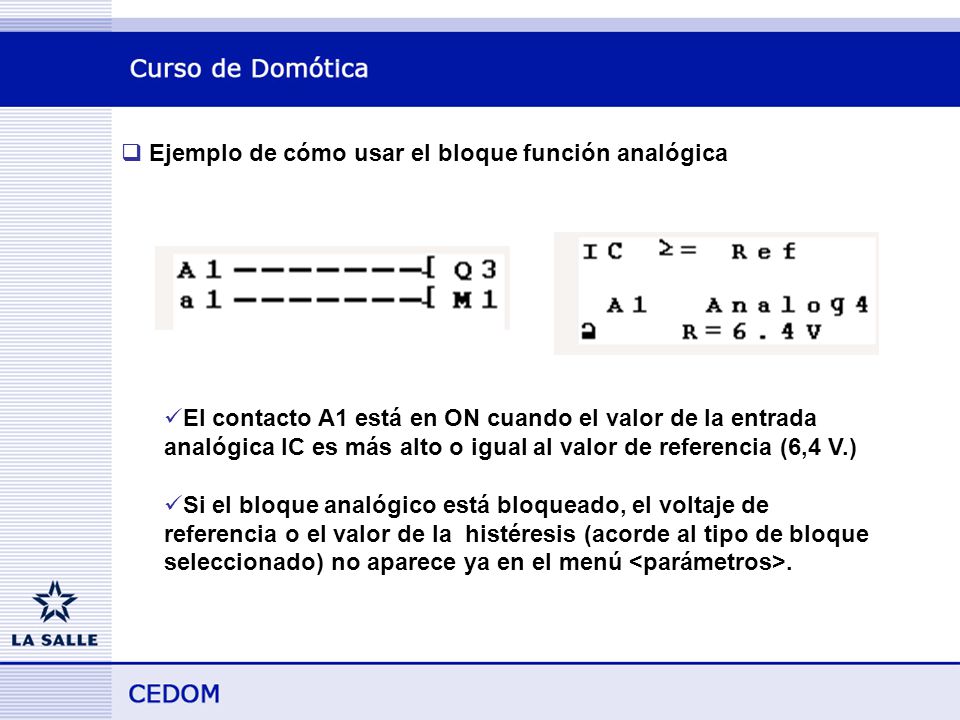

43 Ejemplo de cómo usar el bloque función analógica
El contacto A1 está en ON cuando el valor de la entrada analógica IC es más alto o igual al valor de referencia (6,4 V.) Si el bloque analógico está bloqueado, el voltaje de referencia o el valor de la histéresis (acorde al tipo de bloque seleccionado) no aparece ya en el menú <parámetros>.

44 Simulación de utilización de un bloque analógico
Como el valor IC es más pequeño que que el valor de referencia, el contacto analógico A1 permanece sin conducir (OFF). El contacto inverso asociado <a1> está por defecto en estado ON, luego Q4 está activado

45 Simulación de utilización de un bloque analógico
El valor actual de IC es ahora mayor o igual que el valor de referencia, luego el contacto A1 se pone en ON. Esto hace que la salida Q3 se active. El contacto asociado inverso <a1>, en este caso, se pondrá en OFF y Q4 se desactivará.

46 Función DIAGNOSTICO En modo RUN y en el menú <PROGRAMA> es posible visualizar los estados de las entradas y salidas: Módulo en RUN. Visualización de la pantalla principal. Selección del menú <PROGRAMA>. Visualización del estado de las I/O

47 Modo « PARAMETROS » Se puede modificar el valor seleccionado en <RUN > si éste no está bloqueado. Hay 3 maneras diferentes para insertar los parámetros de las diferentes funciones : Directamente cuando se selecciona la función en la línea de programa. En la función diagnóstico En el menú <PARAMETROS> (sólo si la función no ha sido bloqueada).

48 Modo « PARAMETROS » En este ejemplo, se puede modificar:
En el menú principal al seleccionar <PARAMETROS>, aparece la lista de parámetros no bloqueados y que por tanto se pueden modificar. En este ejemplo, se puede modificar: - El valor seleccionado de T1 (temporizador) - El valor seleccionado de C1 (contador) - El voltaje de referencia de A1 (bloque analógico) - Los parámetros del bloque reloj nº 1 (canal, fecha, periodos de tiempo )

49 Modo « VISUALIZACION » La función « Visualización> permite leer los valores actuales y seleccionar los valores que aparecerán en la 3ª línea de la pantalla principal. En este ejemplo, se pueden visualizar los valores actuales: - del « T1 » temporizador - del « IC » entrada analógica - del « C1 » contador

50 Modo « BORRAR PROGRAMA »
El menú «BORRAR PROG. » permite borrar el programa entero : En « STOP »: En « RUN »: Esta función puede estar protegida por un password.

51  Ninguna de estas transferencias son posibles en « RUN »
Modo « TRANSFERIR » En el menú « TRANSFER » se ofrecen diferentes direcciones de transferencia de datos: En « RUN » :  Ninguna de estas transferencias son posibles en « RUN »

52 Zelio  PC (ejemplo : fichero archivado)
Modo « TRANSFERIR » Con el módulo de memoria: Duplicación rápida y simple de programas Distribución de programas modificados para usuarios finales Con el PC: Zelio  PC (ejemplo : fichero archivado) PC  Zelio (ejemplo : Transferir una aplicación realizada con el software.

53 Modo « PROG..INFO. » La función « PROG.INFO. » permite visualizar toda la información necesaria para la programación:

54 Software de programación “Zelio-Soft”
3 modos de programación: Representación de contactos ( I1) Representación Ladder Diagrama eléctrico (lenguaje eléctrico) Programa de simulación Creación de mensajes para ser visualizados Creación de ficheros documentados Grabación de aplicaciones Compatible Windows 95 , Windows 98 ,2000 y NT

55 Ventajas del “Zelio-Soft”
Selección del lenguaje de programación Entrada de comentarios Entrada de mensajes Txi Rápida inserción de los bloques de función (ej : reloj) Simulación y diagnóstico del programa Posibilidad de guardar e imprimir el programa Posibilidad de editar etiquetas Transferencia del programa de PC al Zelio y viceversa. Compatible Windows 95 , Windows 98 ,2000 y NT

56 Ejemplo 2 con alimentación separada
Alimentación del módulo ZELIO: 10 I/O - 100…240VAC Ejemplo 1 Ejemplo 2 con alimentación separada Fusible 1 Fusible 2 L 100…240 VAC 50 / 60 Hz N 12…240 VAC or VDC L / + N / - Fusible 1 = fusible 1A rápido o disyuntor Fusible 2 = fusible o disyuntor 16 A máx. (B16)

57 Ejemplo 2 con alimentación separada
Alimentación del módulo ZELIO: 12 I/O - 24VDC Ejemplo 1 Ejemplo 2 con alimentación separada Fusible 1 Fusible 2 + 24 VDC - 12…240 VAC 50 / 60 Hz or VDC L / + N / - Fusible 1 = fusible 1A rápido o disyuntor Fusible 2 = fusible o disyuntor 16 A máx. (B16)

58 Alimentación de las entradas de ZELIO : 12 I/O - 24VDC Smart Relay
Esquema de cableado de las entradas analógicas ib e ic Esquema de cableado de las entradas digitales Fusible 1 + 24 VDC - C3 C1 Ca/ Ta 1 2 Ca 1/2 = sensor analógico con salidas 0-10V TA 1/2 = Transmisor analógico 0-10V ej : ABA-6TA … / ABA-6PT… Shielded twisted pair ; 0.22 mm² min C1 y C3 = Sensor de 3 hilos Atención!!!: Sensor de 2 hilos no está permitido

59 Salidas Zelio en AC y en CC
Alimentación de las salidas en corriente alterna Alimentación de las salidas en corriente continua 12…240 VAC 50 / 60 Hz N L U 12…125 VDC P (1) P (1) : Protección individual o general contra cortocircuitos o sobrecargas mediante fusible o disyuntor 16 A (B16) Carga resistiva Carga inductiva Carga resistiva Carga inductiva

60 SR1A102FU xx Significado de las referencias ZELIO Ventas: TQ = por 10
ninguna indicación = unidad Smart Relay SR1A102FU xx Tensión de alimentación : BD = 24 VDC FU = VAC 1ª generación de Zelio: Tipo de entrada/salida: 1 = salida relé 2 = Salida transistor Tipo de producto : A : Zelio sin reloj incorporado B : Zelio con reloj incorporado CBL : cable SFT : software sobre PC MEM : Tarjeta memoria MAN : Manual de instrucciones Número de entradas/salidas

61 Enunciado : Automatización de un aparcamiento
Esta automatización responderá a las siguientes indicaciones: a) Control de acceso al aparcamiento La automatización dispondrá, tan pronto como se detecte la presencia de un vehículo, la apertura automática de las barreras de entrada y salida de éstos. De la misma manera, el equipo de automatización, controlará el número de plazas vacías, así como del cierre del aparcamiento por las noches y los días de fiesta. b) Medidas de seguridad Un detector de gas accionará automáticamente un ventilador para evacuar el CO2 en exceso. Por razones puramente económicas, la iluminación estará temporizada.

62 La aplicación incluirá los siguientes pasos:
- Apertura y cierre de las barreras cuando se detecte la presencia de un vehículo - Control de la entrada y salida de vehículos del aparcamiento. - Control de las luces (iluminación temporizada) - Accionamiento automático de los ventiladores - Reloj semanal - Control manual de la apertura y cierre de las barreras de entrada y salida de vehículos. - Posibilidad de modificación de los parámetros del contador. - Visualización del estado del aparcamiento.

63 Necesidades E / S y funciones :
Número de entradas digitales : 6 Número de entradas analógicas : 1 Número de salidas relé : 4 Contador : 1 Timer (temporizador) : 1 (iluminación) Opción : con reloj Referencia del producto : SR1 B 12 1 BD

64 Parámetros a utilizar :
- Entradas I1 : apertura de la barrera de entrada I2 : apertura de la barrera de salida I3 : interruptor para el temporizador I4 : accionador del ventilador I5 : reset del ventilador I6 : bajada manual de las barreras Ib : detección de humo - Salidas Q1 : apertura de la barrera Q2 : cerrar la barrera Q3 : iluminación base Q4 : control del ventilador

65 Parámetros a utilizar :
- Horarios de apertura del aparcamiento Lunes a Jueves : 08h h00 Viernes : 06h h00 Sábado : 06h h59 Domingo : 00h h59 - Teclas Z Z1 : Abrir barrera Z3 : cerrar barrera Z4 : + C1 Z2 : - C1

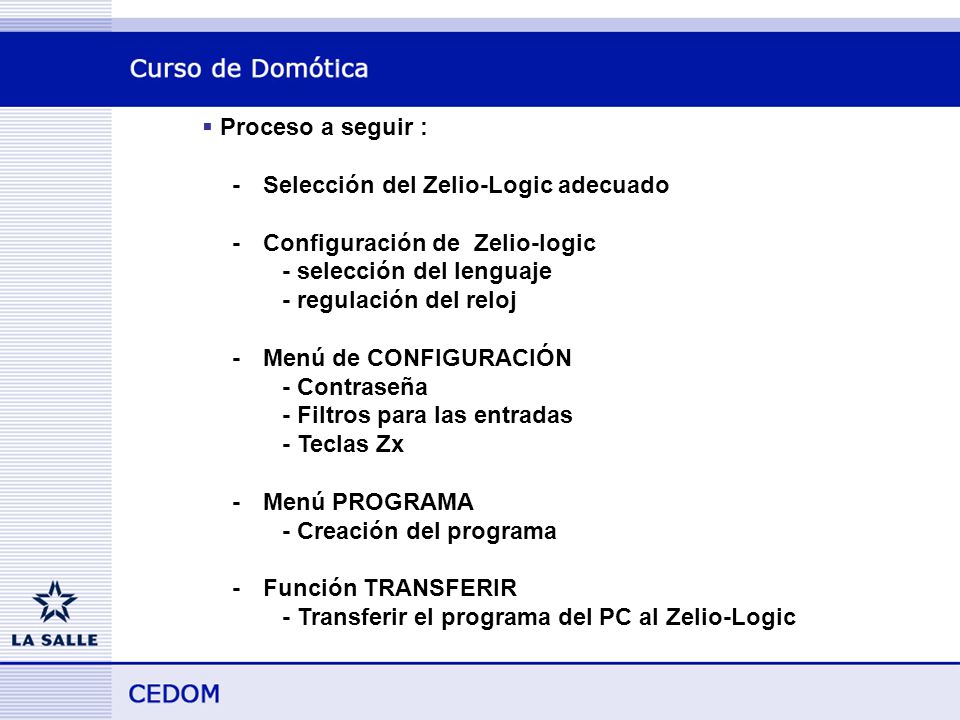

66 Proceso a seguir : - Selección del Zelio-Logic adecuado - Configuración de Zelio-logic - selección del lenguaje - regulación del reloj - Menú de CONFIGURACIÓN - Contraseña - Filtros para las entradas - Teclas Zx - Menú PROGRAMA - Creación del programa - Función TRANSFERIR - Transferir el programa del PC al Zelio-Logic

67 Creación de la aplicación a) Abrir la aplicación Zelio Soft
Al ejecutar el programa, aparece en primera instancia la siguiente pantalla :

68 Crear un nuevo programa, seleccionando « Crear un nuevo programa », y haciendo “clic” en Aceptar.

69 b) Seleccionar el modelo de Zelio apropiado
Seleccionar ,de acuerdo al criterio técnico establecido, el modelo más apropiado para la aplicación. la tabla muestra las características técnicas del modelo seleccionado. Validar la elección pulsando sobre el botón “Validar”

70 c) Elegir el idioma (desde el Soft)
En la tabla de la derecha, validar la selección.

71 c) Elegir el idioma (desde el Zelio)
Directamente, al validar la pantalla de elección del modelo, da paso a la ventana de cambio de idioma Usando la teclas de navegación, seleccionar la opción deseada. Validar con el botón Pulsar

72 d) Puesta en hora del reloj
Directamente, al pulsar Esc da paso a la ventana de regulación del reloj Usar las teclas de navegación para modificar los parámetros

73 e) Configuración Este menú activa : - La contraseña
- El filtro de entradas - Las teclas de navegación - La ayuda on-line - El idioma

74 e1) Configuración de la contraseña (password)
REGUL. RELOJ PROGRAM. BORR. PROG. TRANSFER AYUDA Con el fin de seleccionar la contraseña, usar la tecla y las de navegación * La contraseña es numérica 0000

75 e2) Configuración del filtro de entradas
REGUL. RELOJ PROGRAM. BORR. PROG. TRANSFER AYUDA entradas digitales y analógicas (solo para modelos VCC)

76 e3) Configuración de las teclas Zx
REGUL. RELOJ PROGRAM. BORR. PROG. TRANSFER AYUDA Posibilidad de activar o desactivar las teclas de navegación como contactos activos en el programa.

77 f ) Programa

78 f ) Transferencia PC- Zelio / Zelio - PC
Configuración del puerto de comunicación:

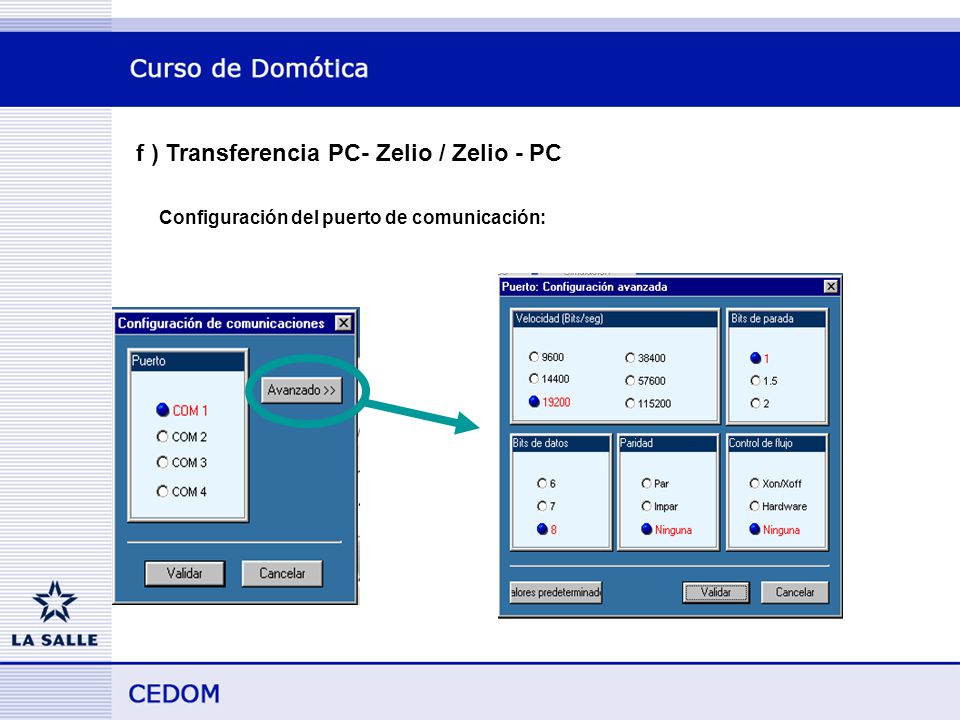

79 f ) Transferencia PC- Zelio / Zelio - PC
Configuración del puerto de comunicación:

80 f ) Transferencia Zelio - PC

81 f ) Transferencia Zelio – PC / PC- Zelio desde el módulo
REGUL. RELOJ PROGRAM. PARAMET. VISUALIZAR AYUDA
