CURSO DE Simón VIS. CURSO DE Simón VIS ÍNDICE FUNCIONES Código Iluminación Temporizadores Simulación de presencia Programación funcional Calefacción.

Presentación del tema: "CURSO DE Simón VIS. CURSO DE Simón VIS ÍNDICE FUNCIONES Código Iluminación Temporizadores Simulación de presencia Programación funcional Calefacción."— Transcripción de la presentación:

1

2 CURSO DE Simón VIS

3 ÍNDICE FUNCIONES Código Iluminación Temporizadores
Simulación de presencia Programación funcional Calefacción Riego Persianas y toldos Detección de intrusión Listado INTRODUCCIÓN La empresa Opciones domóticas de Simón ¿Qué es Simón VIS? ESQUEMA DE FUNCIONAMIENTO MÓDULOS Descripción Conexión. SOFTWARE DE PROGRAMACIÓN Introducción Botones y menús Edición

4 INTRODUCCIÓN – La empresa
SIMON es una de las empresas españolas más importantes en el campo del material eléctrico. Desde su fundación en el 1916, su voluntad ha sido satisfacer la demanda de mercado y adaptarse a sus necesidades cambiantes. Simón VIS es un sistema de control domótico que se implanta en el mercado español en el año 1995, siendo una adaptación del producto danés llevada a cabo por la empresa Simón.

5 INTRODUCCIÓN – Opciones domóticas
Sistema de control doméstico integral: Iluminación Control de alarmas Sistema de riego Climatización Toldos Ventanas Sistema de control de servicios domésticos a través del teléfono. Intrusión Climatización Detección de agua/gas Detección de humo Emergencia médica

6 INTRODUCCIÓN - ¿Qué es Simón VIS?
Sistema de control centralizado mediante cableado dedicado. Diseñado para redes medianas (viviendas, oficinas, etc.). Controles de: Iluminación. Climatización. Vigilancia. Seguridad. Gestión del consumo de energía. Control vía telefónica. Destinado principalmente a edificios de nueva construcción.

7 ESQUEMA DE FUNCIONAMIENTO
CONTROL CENTRALIZADO MÓDEM + TELÉFONO ILUMINACIÓN SENSORES CLIMATIZACIÓN CONTROL Simón VIS CONTROL DE CONSUMO PULSADORES ALARMAS TÉCNICAS

8 MÓDULOS – Descripción (I/V)
Módulo de alimentación Entrada: 230VAC 50/60Hz. Salida: 24VDC 0,6A o 3A (módulo de 15W o de 72W). Fuente conmutada y protegida Módulo de control Punto central que recibe la información de las entradas y salidas. Programable mediante un PC que se conecta por el puerto serie (RS232). Memoria en EEPROM. Con interfase E/S (128 entradas y 128 salidas).

9 MÓDULOS – Descripción (II/V)
Módulos de entrada Activados por pulsadores, conmutadores, relés, etc. Módulo de entrada de 230 V. 8 entradas de 230 VAC. Impedancia de entradas: 270 kOhm. Módulo de entrada de 24 V. 16 entradas de 24 VDC. Impedancia de entradas: 1 kOhm.

10 MÓDULOS – Descripción (III/V)
Módulos de salida Módulo AUTÓNOMO de salidas 1-10 V. Indicado para fluorescencia con reactancias electrónicas. 1 salida analógica 1-10 V. 1 salida de relé 10A 230 VAC. Módulo de salidas 24 V. 8 salidas de transistor de VDC. Intensidad máxima por salida 500 mA. Módulo de salidas 230 V 10 A. 8 salidas de relé (en 2 grupos de 4) de 230 VAC. Intensidad máxima por grupo 10 A. Módulo de salidas 400 V 10 A. 8 salidas de relé de 230 VAC. Intensidad máxima por salida 10 A. Módulo de salidas 400 V 16 A. Intensidad máxima por salida 16 A.                                                                                                                                      Módulo de salidas 24V Módulo de salidas 400V 10A

11 MÓDULOS – Descripción (IV/V)
Módulo de temporizadores 128 temporizaciones semanales. Hora y fecha actual. Modificable por el usuario. Módulo de módem Comunicación bidireccional (RS485). Homologado por DG:E

12 MÓDULOS – Descripción (V/V)
Módulos dimmer Para lámparas halógenas con transformador. Módulo dimmer 350 LR. Convencional 25 VA – 300 VA. Para incandescencia y halógenas (230 VAC) 25W – 350W. Regulable a 24 VDC o 230 VAC a través de Simón VIS. Fusible miniatura F 1.6 A. Módulo dimmer 350 CR. Electrónico 25 VA – 350 VA. Regulable a 24 VDC a través de Simón VIS.

13 MÓDULO DE CONTROL MÓDULOS – Conexión MÓDULO DE INTERFASE E/S
Todas las conexiones son líneas de alimentación o de datos. MÓDULOS MÓDEM O TEMPORIZADORES 24 VCC, MÓDULO ALIMENTACIÓN MÓDULOS DE ENTRADA BATERÍA ADICIONAL MÓDULO DE CONTROL MÓDULO DE INTERFASE E/S MÓDULOS DE SALIDA MÓDULOS DE SALIDA

14 Conexión de los módulos
Codificación de los módulos de entrada: Con un módulo de entradas de 230Vac con 8 entradas solo se utilizan las primeras expresiones de cada módulo Nº del módulo de entradas Nº del terminal dentro del modulo de entradas Nº de compuerta del módulo de control Dirección del moódulo de control 1 1-8 , 11-18 2 21-28 , 31-38 3 41-48 , 51-58 4 61-88 , 71-78 5 81-88 , 91-98 6 , 7 , 8 ,

15 Conexión de los módulos
Nº del módulo de salidas Nº del terminal dentro del módulo de salidas Nº de compuerta del módulo de control Dirección del módulo de control 1 1-8 2 11-18 3 21-28 4 31-38 5 41-48 6 51-58 7 61-68 8 71-78 9 81-88 10 91-98 11 12 13 14 15 16 Codificación de los módulos de salida

16 SOFTWARE – Introducción (I/II)
La relación entre entradas y salidas y, en general, la inteligencia del sistema domótico en Simón VIS se programa mediante un software específico proporcionado por la empresa SIMON. Simón VIS requiere la conexión de un PC al módulo de control mediante el puerto serie (RS232).

17 SOFTWARE – Introducción (II/II)
Pantalla inicial del software de programación:

18 SOFTWARE – Botones y menús (I/III)
BARRA DE MENÚS Menú Ficheros Desde el menú Ficheros podemos cargar o guardar la programación en el disco duro del PC; o bien, leerla o enviarla al módulo de control de Simón VIS. También podemos imprimir en papel la programación realizada. Menú de Edición Desde este menú podemos etiquetar entradas y salidas con información que favorezca la identificación con nuestra instalación real; así como concretar los datos de la misma instalación. Menú de Servicio Desde este punto accedemos a las pantallas de visualización de entradas, salidas, grupos y temporizadores. También accedemos al control manual sobre salidas y grupos. Por último, tenemos las opciones de configuración del módem y el apartado de “Borrado total” del programa. Menú de Programación Las opciones son las de los “Botones de acceso inmediato” de la segunda fila (ver pág. siguiente). Menú Configuración Desde aquí podemos configurar el puerto COM de comunicación con el PC, modificar fecha y hora y salir del programa.

19 SOFTWARE– Botones y menús (II/III)
BOTONES DE ACCESO INMEDIATO Botones del Menú Ficheros. De izquierda a derecha: Cargar programación, Guardar programación, Enviar programación, Leer programación, Imprimir programación. Botones característicos del Menú de Servicios: Visualizar entradas y salidas, Módem. Botones del Menú de Configuración: Fecha y hora, Salir de Simón VIS.

20 SOFTWARE– Botones y menús (III/III)
BOTONES DE ACCESO INMEDIATO Botones del Menú de Programación. Con ellos accedemos a las ventanas de programación de entradas y salidas según su funcionalidad. Calefacción Riego Intrusión Iluminación Simulación de presencia Temporizador: ofrece la programación temporal dentro de una semana límite de flexibilidad. Persianas Programación funcional: ventana del software que agrupa la mayoría de opciones y funciones de programación. Crear grupos de salida: posibilita efectuar grupos de varias salidas que se considerarán como una sola desde el punto de vista de la programación. “S” identifica una salida, “G” identifica un grupo de salidas.

21 SOFTWARE– Edición Identificamos las entradas y salidas del programa con elementos de nuestro proyecto real

22 FUNCIONES – Código Todas las funciones programables se identifican mediante un código. La entrada a programar se relaciona con una línea de código que define su actuación. Aspectos del código: Flanco: “>” (flanco de subida) o “<“ (flanco de bajada). Indica si la función asociada a la entrada actúa por flanco de subida o flanco de bajada de dicha entrada. Pulsación: por defecto (ausencia) es una pulsación normal. Algunos ejemplos: “PC1” indica “pulsación corta inferior a 1 segundo”, “PL1” indica “pulsación larga superior a 1 segundo”. “SC1s” significa “al soltar después de un segundo”. Función: indica el efecto o función a programar. Existe una gran cantidad de posibilidades, apreciables en el menú de “Programación funcional”. Por ejemplo: “InvTS002 1-Min” “InvT” Inversión temporizada. “S002” sobre la salida 2. “1-Min” dura un minuto

23 FUNCIONES – Iluminación (I/VIII)
INVERTIR Acceder a la pantalla de “Iluminación”. Introducir número de entrada: 3. Introducir número de salida: 4. Establecer tipo de pulsación: “pulsación estándar”. Pulsar botón “Invertir” (aparece el código asociado). Pulsar “Enviar”. RESULTADO: Asociamos el pulsador 3 al encendido/apagado simple de la luz 4. Cadena de datos para la entrada 3: > InvS004

24 FUNCIONES – Iluminación (II/VIII)
ACTIVAR/DESACTIVAR SALIDAS Acceder a la pantalla de “Iluminación”. Introducir número de entrada: 1. Introducir número de salida: 1. Pulsar botón “Activar” (aparece el código asociado). Introducir número de entrada sin cambiar la salida: 2. Pulsar botón “Desactivar” (aparece el código asociado). Pulsar “Enviar”. RESULTADO: La luz correspondiente a la salida 1 se enciende con la entrada 1 y se apaga con la entrada 2. Datos para la entrada 1: Datos para la entrada 2: > ActS > DesS001

25 FUNCIONES – Iluminación (III/VIII)
ACTIVAR SALIDA TEMPORIZADA Acceder a la pantalla de “Iluminación”. Introducir número de entrada: 2. Introducir número de salida: 2. Introducir tiempo en minutos: 1. Pulsar botón “Activar” (aparece el código asociado). Pulsar “Enviar”. RESULTADO: La luz correspondiente a la salida 2 se enciende con una pulsación en la entrada 1 y se apaga sola al cabo de 1 minuto. Si se vuelve a hacer otra pulsación, el tempo se reinicia. Datos para la entrada 2: > ActTS002 1-Min

26 FUNCIONES – Iluminación (IV/VIII)
INVERTIR SALIDA TEMPORIZADA Acceder a la pantalla de “Iluminación”. Introducir número de entrada: 2. Introducir número de salida: 2. Introducir tiempo en minutos: 1. Pulsar botón “Activar” (aparece el código asociado). Pulsar “Enviar”. RESULTADO: El mismo comportamiento que en el ejercicio anterior; no obstante, si se pulsa de nuevo la entrada 2, la luz se apaga antes de que transcurra el tiempo. Datos para la entrada 2: > InvTS002 T-1Min

27 FUNCIONES – Iluminación (V/VIII)
FUNCIÓN DIMMER Acceder a la pantalla de “Iluminación”. Introducir número de entrada: 2. Introducir número de salida: 25 (salida de 230VAC). Pulsar botón “Dimmer”. Introducir número de salida: 5 (salida de control dimmer de 24VDC). Pulsar “Aceptar” (aparece el código asociado). Pulsar “Enviar”. RESULTADO: Regulamos la luz de la salida 25, cuyo control dimmer está definido en la salida 5. Utilizamos la entrada 2, que es un pulsador convencional cualquiera. Controlamos también el encendido y apagado normal con el mismo pulsador (pulsaciones cortas). Datos para la entrada 2: > ActS025 > SegS005

28 FUNCIONES – Iluminación (VI/VIII)
PROGRAMACIÓN DE UN TEMPORIZADOR RÁPIDO Acceder a la pantalla de “Iluminación”. Introducir número de entrada: 2. Introducir número de salida: 3. Pulsar “Temporizador programable” (aparece el código asociado). Pulsar “Enviar”. RESULTADO: Activa la luz de la salida 3 con la entrada 2. Con una pulsación larga (el tiempo que mantengamos la pulsación) se indica el tiempo que se quiere que permanezca la luz encendida cuando se realiza una pulsación corta. Datos para la entrada 2: > ActS003 < PC1s IniTr seg. < SC1s DesS003 < SC1s ProTr003

29 FUNCIONES – Iluminación (VII/VIII)
FUNCIÓN DOBLE EN PULSADOR (I) Acceder a la pantalla de “Iluminación”. Introducir número de entrada: 2. Introducir número de salida: 3. Pulsar “Invertir” (aparece el código asociado). Introducir número de salida: 4. Marcar “Pulsación larga >1s”. Pulsar “Enviar”. RESULTADO: Con el mismo pulsador invierto el estado de las salidas 3 y 4. Con una pulsación normal Invierto la salida 3, con una pulsación larga invierto la 4. Datos para la entrada 2: > InvS003 > PL1s InvS004

30 FUNCIONES – Iluminación (VIII/VIII)
FUNCIÓN DOBLE EN PULSADOR (II) Acceder a la pantalla de “Iluminación”. Introducir número de entrada: 2. Introducir número de salida: 3. Marcar “Pulsación larga >1s”. Pulsar “Activar” (aparece el código asociado). Introducir tiempo: 1 minuto. Pulsar “Invertir” (aparece el código asociado). Pulsar “Enviar”. RESULTADO: Con una pulsación larga del pulsador 2 activo la salida 3. Con una pulsación normal enciendo la luz, si está apagada, durante 1 minuto; o apaga la luz en el caso de que esté encendida. Datos para la entrada 2: > PL1s ActS003 > InvTS003 1-Min

31 FUNCIONES – Temporizadores
Antes de nada, debemos tener bien establecidas la fecha y la hora actuales; para ello utilizamos el botón de “Fecha y hora”. ON/OFF DE LUCES EN HORARIO DE OFICINA Acceder a la pantalla de “Temporizadores”. Introducir número de temporizador: 1. Introducir hora de inicio: 8:00, y hora de final: 20:30. Introducir día de inicio: “Lunes” y día de final: “Viernes”. Pulsar “Instrucciones”. Marcar “Grupo” e introducir número de grupo: 1. Por “Flanco positivo” escoger función “Activar” (la número 2). Pulsar “Aceptar” (aparece el código asociado). Por “Flanco negativo” escoger función “Desactivar” (la número 3). Pulsar “Aceptar” de nuevo. RESULTADO: A las 8:00, de Lunes a Viernes, se encienden las luces del grupo 1;se apagan a las 20:30. Entrada 1: >ActG001 < DesG001

32 FUNCIONES – Simulación de presencia
Crea dos “Temporizadores” coherentes con la función a programar. Accede a la ventana de “Simulación de presencia”. Introducir número de pulsador de activación de simulación: 5. Introducir salida indicadora de estado: 6. Introducir temporizadores creados: 2 y 3. Añadir salidas sobre las que se realiza la simulación con el botón “Añadir salidas”: 2,3,4 (aparece la referencia en el lado izquierdo). Pulsar “Aceptar”. RESULTADO: Se activa la simulación de presencia sobre las salidas 2, 3 y 4 con el pulsador 5 y en función de los dos temporizadores creados. El uso de un par de tempo- rizadores nos permite una mayor flexibilidad. El estado de la simulación, activa o inactiva se aprecia en la salida 6.

33 FUNCIONES – Prog. funcional (I/XIII)
Con la programación funcional podemos realizar todas las funciones vistas en el control de “iluminación”. APAGADO GENERAL Acceder a la pantalla de “Crear grupos de salidas”. Seleccionamos número de grupo: 1 Marcamos las salidas que pertenecen al grupo: 1, 2, 3, 4, 5. Y pulsamos “Aceptar”. Acceder a la pantalla de “Programación funcional”. Introducir número de entrada: 2. “Flanco positivo” (por defecto) y “Pulsación larga >2s”. Pulsar “Buscar” en “Función” y marcar “Desactivar salida o grupo” (la número 3). Activar selección de grupos: “Grupo”. Escoger grupo:1. Pulsar “Aceptar” (aparece el código asociado) y luego “Enviar”. RESULTADO: Con una pulsación larga del pulsador 2 (mayor a 2s) apago todas las luces asociadas al grupo 1(salidas 1,2,3,4 y 5). Datos para la entrada 2: > PL2s DesG001

34 FUNCIONES – Prog. funcional (II/XIII)
FUNCIÓN SALIDA SIGUE A ENTRADA Acceder a la pantalla de “Programación funcional”. Introducir número de entrada: 2. Pulsar “Buscar” en “Función” y marcar “Seguir” (la número 4). Escoger salida: 3. Pulsar “Aceptar” (aparece el código asociado). Pulsar “Enviar”. RESULTADO: La salida 3 sigue a la entrada 2; es decir, la salida está activa o inactiva de la misma forma que la entrada asociada. Datos para la entrada 2: > SegS003

35 FUNCIONES – Prog. funcional (III/XIII)
ACTIVAR O DESACTIVAR UNA ENTRADA Programar la entrada 2 para invertir la salida 2 por flanco positivo y la salida 3 por flanco negativo. Acceder a la pantalla de “Programación funcional”. Introducir número de entrada: 3. “Flanco positivo” y “Pulsación normal” (ambos por defecto). Pulsar “Buscar” en “Función” y marcar “Desactivar entrada” (la número 6). Escoger entrada (panel de abajo): 2. Pulsar “Aceptar” (aparece el código asociado). Pulsar “Buscar” en “Función” y marcar “Activar entrada” (la número 5). Pulsar “Enviar”. RESULTADO: Con la entrada 2 invertimos la salida 2 (cuando pulsamos) y la salida 3 (cuando soltamos). Cada vez que se pulse y se suelte el pulsador 2, ambas salidas se encenderán o apagarán simultáneamente. Si, teniendo ambas luces encendidas, apretamos el pulsador 3, la entrada 2 se desactivará y, consecuente- Mente, la luz 3 se apagará. Datos para la entrada 3: Datos para la entrada 2: > DesE > InvS002 < InvS003

36 FUNCIONES – Prog. funcional (IV/XIII)
TEMPORIZADOR DE RETARDO Programar la entrada 2 para activar la salida 2 por pulsación larga. Acceder a la pantalla de “Programación funcional”. Introducir número de entrada: 2. “Flanco positivo” y “Pulsación larga >1s”. Pulsar “Buscar” en “Función” y marcar “Iniciar temporizador de retardo” (la número 7). Escoger salida: 4 y tiempo: 1 minuto. Pulsar “Aceptar” (aparece el código asociado). Programar la entrada 5 para activar la salida 5 y desactivar la salida 2 . Introducir número de entrada: 5. Pulsar “Buscar” en “Función” y marcar “Parar temporizador de retardo” (la número 8). Escoger salida: 4. Pulsar “Enviar”. RESULTADO: El pulsador 2 activa el temporizador. La salida 2 indica que se va a activar la salida 4 (en menos de un minuto si no lo está ya). La entrada 5 (un sensor) activa la salida 5 (una alarma) y desactiva las salidas 2 Y 4 (temporizador). Datos para la entrada 2: Datos para la entrada 5: > PL1s ActS002 IniTrS004 1-Min > ActS005 DesS002 ParTrS004

37 FUNCIONES – Prog. funcional (V/XIII)
FUNCIÓN INTERMITENCIA Acceder a la pantalla de “Programación funcional”. Introducir número de entrada: 6. “Flanco positivo” y “Pulsación normal”. Pulsar “Buscar” en “Función” y marcar “Activar intermitencia en salida” (la número 11). Escoger salida: 7 y tiempo: 2 (x0.5 segundos). Pulsar “Aceptar” (aparece el código asociado). Marcar “Flanco negativo” y “Pulsación corta”. Pulsar “Buscar” en “Función” y marcar “Desactivar intermitencia en salida” (la número 12). Pulsar “Enviar”. RESULTADO: La activación de la entrada 6 (sensor) provoca la intermitencia de la salida 7. Es decir, la salida 7 sigue a la entrada 6 con intermitencia en su estado activo. Datos para la entrada 6: > ActIS007 IniTrS007 1-Min < PC1s DesIS007

38 FUNCIONES – Prog. funcional (VI/XIII)
CONTROL LUCES EXTERIORES EN FUNCIÓN DE UN SENSOR CREPUSCULAR Acceder a la pantalla de “Programación funcional”. Introducir número de entrada: 33. Pulsar “Buscar” en “Función” y marcar “Seguir” (la número 4). Introducir número de salida: 14. Pulsar “Aceptar” (aparece el código asociado). Introducir número de entrada: 10. “Flanco positivo” y “Pulsación normal”. Pulsar “Buscar” en “Función” y marcar “Si entrada activa proceder en cadena” (la número 20). Pulsar “Buscar” en “Función” y marcar “Invertir” (la número 1). Pulsar “Enviar”. RESULTADO: La entrada 33 (sensor crepuscular) decide el encendido y apagado de la salida 14 (luces exteriores); es decir, de noche las enciende y de día las apaga. De todas formas, el pulsador 10 puede manipular las luces siempre que el sensor crepuscular esté activo; es decir, que sea de noche. Datos para la entrada 33: Datos para la entrada 10: > SegS014 > SI: ActE033 > InvS014

39 FUNCIONES – Prog. funcional (VII/XIII)
PULSADOR ACTIVO EN UN HORARIO DETERMINADO Establecer el temporizador “1” coherente con la función a realizar. Acceder a la pantalla de “Programación funcional”. Introducir número de entrada: 6. Pulsar “Buscar” en “Función” y marcar “Si temporizador activo proceder en cadena” (la número 22). Introducir número de temporizador: 1. Pulsar “Aceptar” (aparece el código asociado). Pulsar “Buscar” en “Función” y marcar “Invertir” (la número 1). Introducir número de salida: 14. Pulsar “Enviar”. RESULTADO: Dentro del horario especificado por el temporizador 1, la entrada 6 invierte la salida 14. Entrada 6: > SI: ActR001 > InvS014

40 FUNCIONES – Prog. funcional (VIII/XIII)
LUCES Y EXTRACTOR DE UN BAÑO (1ª parte) Acceder a la pantalla de “Programación funcional”. Introducir número de entrada: 13. Pulsar “Buscar” en “Función” y marcar “Activar” (la número 2). Introducir salida: 13. Pulsar “Aceptar” (aparece el código asociado). Pulsar “Buscar” en “Función” y marcar “Iniciar temporizador de retardo” (la número 7). Introducir número de salida: 12. Introducir tiempo: 1. Pulsar “Enviar”. RESULTADO: Con la entrada 13 (pulsador) activo la salida 13 (luz del baño) y activo un temporizador que hará que al cabo de un minuto se encienda la salida 12 (extractor del baño). Entrada 13: > ActR001 IniTrS012 1-Min

41 FUNCIONES – Prog. funcional (IX/XIII)
LUCES Y EXTRACTOR DE UN BAÑO (2ª parte) Programar la entrada 12 para que desactive la salida 13. Acceder a la pantalla de “Programación funcional”. Introducir número de entrada: 12. Pulsar “Buscar” en “Función” y marcar “Si salida inactiva...” (la número 25). Introducir salida: 12. Pulsar “Aceptar” (aparece el código asociado). Pulsar “Buscar” en “Función” y marcar “Para temporizador de retardo” (la número 8). Introducir número de salida: 12. Pulsar “Buscar” en “Función” y marcar “FINSI” (la número 192). Pulsar “Enviar”. RESULTADO: Con la entrada 12 (pulsador) desactivo la salida 13 (luz del baño). En el caso en el que que todavía no esté encendida la salida 12 (el extractor), apagará el temporizador que debería encender la salida 12 (extractor). Entrada 12: > SI: InaS012 ParTrS012 FINSI

42 FUNCIONES – Prog. funcional (X/XIII)
LUCES Y EXTRACTOR DE UN BAÑO (3ª parte) Introducir número de entrada: 12. Pulsar “Buscar” en “Función” y marcar “Si salida activa...” (la número 24). Introducir salida: 12. Pulsar “Aceptar” (aparece el código asociado). Pulsar “Buscar” en “Función” y marcar “Activar con temporizador automático” (la número 9). Introducir número de salida: 12. Introducir tiempo: 2. Pulsar “Buscar” en “Función” y marcar “FINSI” (la número 192). Pulsar “Enviar”. RESULTADO: Si cuando activamos la entrada 12 (pulsador) la salida 12 (extractor) está activa, entonces programamos su desactivación para 2 minutos después de activar la salida 12 (pulsador). Entrada 12: > SI: ActS012 ActTS012 2-Min FINSI

43 FUNCIONES – Prog. funcional (XI/XIII)
SENSOR DE PRESENCIA Y LUCES DEL PASILLO Acceder a la pantalla de “Programación funcional”. Introducir número de entrada: 13. Pulsar “Buscar” en “Función” y marcar “Activar” (la número 2). Introducir salida: 4. Pulsar “Aceptar” (aparece el código asociado). “Flanco negativo” y “Pulsación corta”. Pulsar “Buscar” en “Función” y marcar “Iniciar temporizador rápido” (la número 18). Introducir número de salida: 4. Introducir tiempo: 8 segundos. Pulsar “Enviar”. RESULTADO: Cuando se activa la entrada 13 (sensor de presencia) la salida 4 (luz del pasillo) se enciende. Cuando el sensor no nota presencia (la entrada 13 se desactiva) se inicia un temporizador rápido que apagará La luz al cabo de 8 segundos. Entrada 13: > ActS004 < IniTR004 8-Seg

44 FUNCIONES – Prog. funcional (XII/XIII)
GESTIÓN DE CONSUMO (1ª parte) OBJETIVO: Disponemos de 3 electrodomésticos (salidas 1,2,3) relacionados con 3 pulsadores (entradas 1,2,3) y con 3 luces de control (15,16,17). Con una pulsación larga (<1 segundo) se invertirá el estado de cada electrodoméstico y de su luz de control. Con un pulsación normal se encenderá el electrodoméstico en cuestión sólo si los otros no están encendidos, evitando así un consumo excesivo de energía. La programación será prácticamente la misma para cada una de las tres entradas, haciendo variaciones mínimas: Entrada 1: > PL1s InvS001 InvS015 > InvS001 InvS015 SI: ActS002 Y SI:ActS003 ENT DesS001 DesS0015 FINSI Entrada 2: > PL1s InvS002 InvS016 > InvS002 InvS016 SI: ActS001 Y SI:ActS003 ENT DesS002 DesS0016 FINSI Entrada 3: > PL1s InvS003 InvS017 > InvS003 InvS017 SI: ActS001 Y SI:ActS002 ENT DesS003 DesS0017 FINSI

45 FUNCIONES – Prog. funcional (XIII/XIII)
GESTIÓN DE CONSUMO (2ª parte) Programar cada entrada igual, cambiando los valores significativos: Programar la entrada 1 para que invierta las salidas 1 y 15 por pulsación larga >1s. Acceder a la pantalla de “Programación funcional”. Programar la entrada 1 para que invierta las salidas 1 y 15 por pulsación normal. Introducir número de entrada: 1. “Flanco positivo” y “Pulsación normal”. Pulsar “Buscar” en “Función” y marcar “SI salida activa...” (la número 24). Introducir salida: 2. Pulsar “Aceptar” (aparece el código asociado). Pulsar “Buscar” en “Función” y marcar “Y” (la número 24). Pulsar “Buscar” en “Función” y marcar “SI salida activa” (la número 24). Introducir número de salida: 3. Desactivar las salidas 1 y 15. FINSI. Pulsar “Enviar”.

46 FUNCIONES – Calefacción

47 FUNCIONES – Riego

48 FUNCIONES – Persianas y toldos

49 FUNCIONES – Detección de intrusión

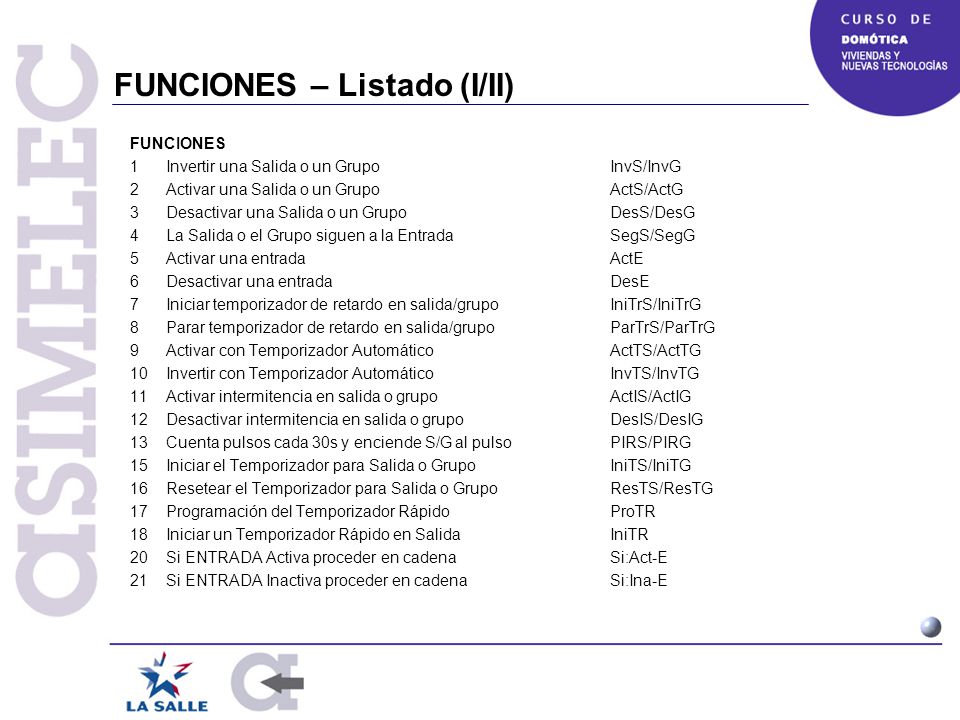

50 FUNCIONES – Listado (I/II)
1 Invertir una Salida o un Grupo InvS/InvG 2 Activar una Salida o un Grupo ActS/ActG 3 Desactivar una Salida o un Grupo DesS/DesG 4 La Salida o el Grupo siguen a la Entrada SegS/SegG 5 Activar una entrada ActE 6 Desactivar una entrada DesE 7 Iniciar temporizador de retardo en salida/grupo IniTrS/IniTrG 8 Parar temporizador de retardo en salida/grupo ParTrS/ParTrG 9 Activar con Temporizador Automático ActTS/ActTG 10 Invertir con Temporizador Automático InvTS/InvTG 11 Activar intermitencia en salida o grupo ActIS/ActIG 12 Desactivar intermitencia en salida o grupo DesIS/DesIG 13 Cuenta pulsos cada 30s y enciende S/G al pulso PIRS/PIRG 15 Iniciar el Temporizador para Salida o Grupo IniTS/IniTG 16 Resetear el Temporizador para Salida o Grupo ResTS/ResTG 17 Programación del Temporizador Rápido ProTR 18 Iniciar un Temporizador Rápido en Salida IniTR 20 Si ENTRADA Activa proceder en cadena Si:Act-E 21 Si ENTRADA Inactiva proceder en cadena Si:Ina-E

51 FUNCIONES – Listado (II/II)
22 Si TEMPORIZADOR Activo proceder en cadena Si:Act-R 23 Si TEMPORIZADOR Inactivo proceder en cadena Si:Ina-R 24 Si SALIDA Activa proceder en cadena Si:Act-S 25 Si SALIDA Inactiva proceder en cadena Si:Ina-S 50 Iniciar temporizador de retardo en entrada IniTrE 51 Parar temporizador de retardo en entrada ParTrE 193 Función SINO (utilizada con sentencia SI) SINO 194 Resetear alarma ResAlm 195 El módem establece contacto ModCon 196 Función O O 197 Función Y Y 198 Activar la Simulación de Presencia SimAct 199 Desactivar la Simulación de Presencia SimDes 201 Activar después de pulsar largo > 1 segundo PL1s 203 Activar después de pulsar largo > 2 segundos PL2s 205 Activar después de pulsar corto < 1 segundo PC1s 207 Activar al Soltar después de 1 segundo SC1s > Función al Pulsar/Temporizador Flanco Positivo < Función al Soltar/Temporizador Flanco Negativo

52 FUNCIONES – Prog. funcional (ejercicio)
Control de la luz de un salón Programar El sistema Simon Vis para actuar sobre las luces de un salón: Tenemos Tres interruptores, cada vez que activemos o desactivemos uno de ellos actuaremos sobre la luz del salón. La forma de actuar es la siguiente: Si la luz esta encendida, la apagaremos cuando cambie de estado alguno de los tres interruptores, y al revés, si esta apagada la encenderemos

53 FUNCIONES – Prog. funcional (ejercicio)
Control de la alarma de inundación Programar El sistema anti-inundación de un hogar en el cual tenemos los siguientes parámetros: Tenemos un sensor de humedad y una electro-válvula que se cerrará en caso de detectar inundación. Tenemos 1 salida Alarma sonora que se activara durante un minuto en caso de detectar una fuga de agua, en caso de no haber desactivado la alarma el sistema activara una salida que permitirá al sistema realizar llamadas telefónicas para informarnos de la inundación (Módulo modem). En caso de reparar el escape de agua (el sensor de humedad ya no estará activo) volvemos a abrir la electro-válvula. En caso de una desactivación manual de la alarma se detendrá el sistema de aviso de la alarma (pero la electro-válvula seguirá cerrada)-

54 FUNCIONES – Prog. funcional (ejercicio)
Prueba de velocidad Programar varias salidas para en una carrera de velocidad comparar el ritmo de los concursantes con el del record del mundo: Tenemos 5 salidas para hacer el seguimiento del record. Las luces han de ir encendiéndose cada minuto en orden, primero una al minuto se apaga y se enciende otra y así hasta la ultima. Al minuto de encenderse la ultima se deben encender todas las luces. Ampliación: las luces a medida que se van encendiendo tienen intermitencias y al finalizar la intermitencia de la ultima luz empiezan a iluminarse todas intermitentemente.

55 Programación de la casa de pruebas
14 2 3 12 1 4 13 15-18 5 7 8 11 21-22 Actuadores de la casa de pruebas 6

56 Programación de la casa de pruebas
Planteamiento de la aplicación según la entrada 1 – Encendemos/apagamos la cocina (salida 1) 3 – Encendemos/apagamos la despensa (salida 3) 4 – Encendemos/apagamos el salón (salida 4) 12 – Encendemos/apagamos el servicio (salida 12) 27 – Encendemos/apagamos la sala de la caldera (salida 1) 21 – Encendemos/apagamos la hab 1 (salida 7) 17 – Encendemos/apagamos la hab 2 (salida 8) 28 – Encendemos/apagamos la hab 3 (salida 11) por pulsacion larga encendemos tambien las hab 1 y 2 5 – Encendido y regulacion sala de estar (salida 5) 25,26 – Subida, bajada de persianas con activacion automatica (32) y manual (salidas 21,22) 27 – Activación de la calefacción 22,18,31 – sensores de temperatura (termostatos) activamos la caldera y la calefacción de la sala que toque (salidas 6,7,8,11,13)

57 Programación de la casa de pruebas
2 – Sensor de inundación  activamos la alarma (salida 6) 32 – activacion sistemas automaticos (salida 15) 33 – Sensor crepuscular bajamos las persianas (salida 22) 36 – Activamos la alarma (salida 18 y sistemas de alarma) 23 – Entrada en hogar (encendemos 4,5,7,8,11) 24 – Abandono del hogar (apagamos todas las luces; bajamos las persianas; activamos sistema automatico de riego; simulaciön de presencia y sistema de alarma) Comentarios sobre salidas 15 - Actuacion de sistemas automaticos  si trabajamos con control automatico (salida 15) Sistema riego  automatico todos los dias de 19 a 19:30 (salida 17) Llamada exterior en caso de alarma (salida 16) Alarma conectada (salida 18) Salida 6 indica que se ha producido una alarma
