1 RDSI

2 Historia

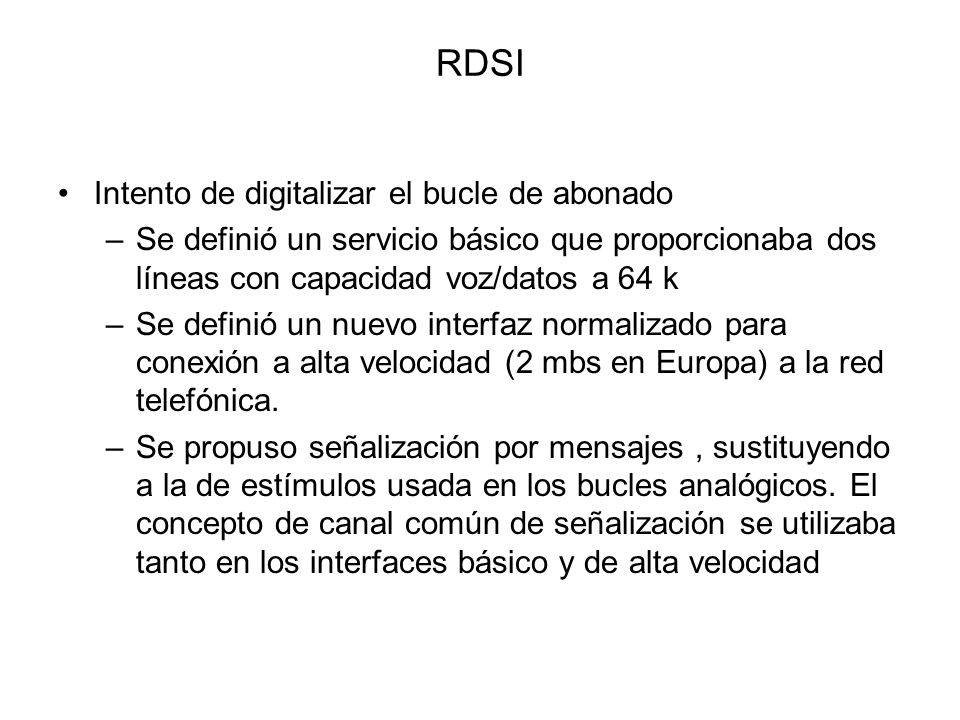

3 RDSI Intento de digitalizar el bucle de abonado
Se definió un servicio básico que proporcionaba dos líneas con capacidad voz/datos a 64 k Se definió un nuevo interfaz normalizado para conexión a alta velocidad (2 mbs en Europa) a la red telefónica. Se propuso señalización por mensajes , sustituyendo a la de estímulos usada en los bucles analógicos. El concepto de canal común de señalización se utilizaba tanto en los interfaces básico y de alta velocidad

4 RDSI. Temas discusión Las razones de un fracaso (?) RDSI e Internet
Estado actual de la RDSI

5 Normativa UIT-T I1xx. Descripción, glosario, terminología
I2xx. Servicios Garantizar compatibilidad extremo a extremo Estandarización terminales de usuario Listado abonados de un servicio en un directorio Procedimientos de mantenimiento y prueba Tarificación I3xx. Numeración y direccionamiento

6 Normativa UIT-T I4xx. Interfaz usuario – red Configuración física
Grupos funcionales Puntos de referencia Tasa de transmisión Protocolos I5xx. Interfaces entre redes (especialmente POTS) I6xx. Mantenimiento e Instalación de abonado

7 Accesos usuario Desde el punto de vista de usuarios se han definido dos accesos Básico : 2B+D , 2 canales de información de usuario digitalizada (voz , datos, video) a 64k y uno de señalización y datos a 16k Primario . 30B + D, 30 canales de k de datos y señalización. También se definen canales H - Canal H0 para velocidades de 384 Kbps (6 x 64 Kbps). - Canal H11 para velocidades de 1536 Kbps (24 x 64K). - Canal H12 para velocidades de 1920 Kbps (30 x 64K)

8 Esquema

9 Esquema acceso básico

10 Esquema acceso primario

11 Grupos funcionales y puntos de referencia
Grupo funcional : Terminales, Adaptadores y Terminaciones de Red Interfaces : S,T,U,V. R es el interfaz de un terminal no RDSI

12 Agrupaciones funcionales
NT1=TR1 . Marca la frontera entre red y abonado. Independiza la red de abonado de la tecnología de transmisión Proporciona un conector físico Proporciona acceso a canal D para multidrop (más de un terminal) Soporta pruebas de bucle y test de rendimiento NT2=TR2. Dispositivo inteligente (PBX, LAN, concentrador) Ofrece concentración y conmutación, capas 2 y 3 de OSI. NT : Network terminal , TR : Terminal Red (español)

13 Agrupaciones funcionales
TE1=ET1. Equipo terminal RDSI TE2=ET2. Equipo terminal no RDSI (teléfono analógico, fax, PC). TA=AT. Adaptador de terminal . Adapta los ET2 como ET1 TE : terminal equipment; ET: equipo terminal TA: Terminal adapter. AT: Adaptador de terminal

14 Interfaces U. es la terminal del lado red , a dos hilos full duplex. Utiliza como códigos de línea el 2B1Q o 4B3T (en desuso en España). S. Interfaz a 4 hilos de los equipos terminales ET1 T. Interfaz a 4 hilos que agrupa varios terminales . R. No es propiamente de RDSI, es el interfaz de equipos no RDSI que el adaptador de terminal transforma en S.

15 Configuraciones RDSI

16 BORSCHT Battery. En telefonía analógica la alimentación la da la central , en DC. En RDSI necesitaremos alimentación local. Overvoltage. Las necesidades de protección son mayores en telefonía digital y se requiere el cambio de protecciones. Ringing. No podemos enviar la tensión ni la potencia de timbre en una línea digital. Un mensaje generará la señal de ring en los terminales tomando energía de la red eléctrica (alimentación local) Supervision. No se puede realizar la supervisión en DC. No hay problema en hacerlo mediante protocolos… pero deben de ser iguales.

17 BORSCHT Coder and Decoder.La voz es analógica. Necesitamos la conversión A/D y D/A . ¿Dónde la ponemos? Terminal o en el elemento de terminación de red. Hybrid. Es necesario el pase de 2 a 4 hilos Testing.No se pueden realizar ciertas pruebas analógicas (medida de inductancia … )

18 Interfaces y Borscht La batería la dan los ET1 localmente o el AT
Overvoltage deberá proveerlo el lado U del NT1 Ringing es un mensaje desde la red y debe proveerlo el ET1 o el AT Supervision . Desde el lado S de los ET1 o desde S del AT Code conversion. El ET1 o el AT en el lado R. Hybrid. Por el NT1 para el lado red o por el AT para los ET2. Testing. Distribuido en todos los equipos

19 Implementaciones RDSI
BRI . Acceso básico , 2 canales B (bearer) de 64k y un canal D (Data) de 16k. En línea 160k , al añadir a los 18 bit de trama , 2 bits para gestionar la trama y sincronizar. El código de línea 2B1Q pasa a 80 kBauds PRI . Acceso primario, en Europa 30 canales B + 1D de 64k +1 canal 64 de sincronización y framing. Canales H0 de 384k, H10 de 1472, H11 de 1536 y H12 de 1920 agrupando canales B

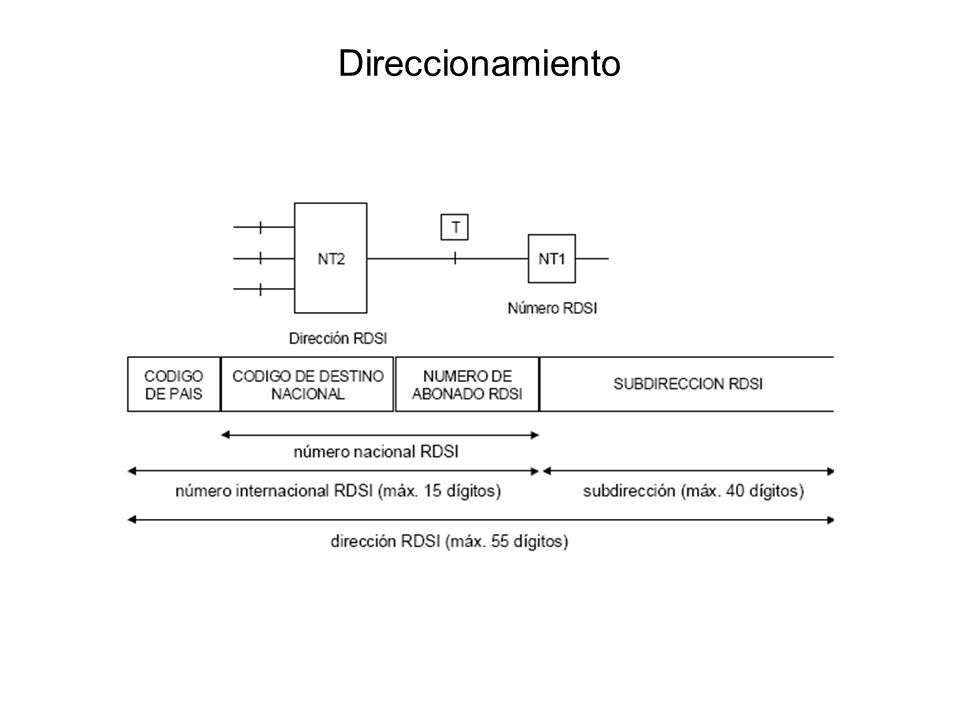

20 Direccionamiento

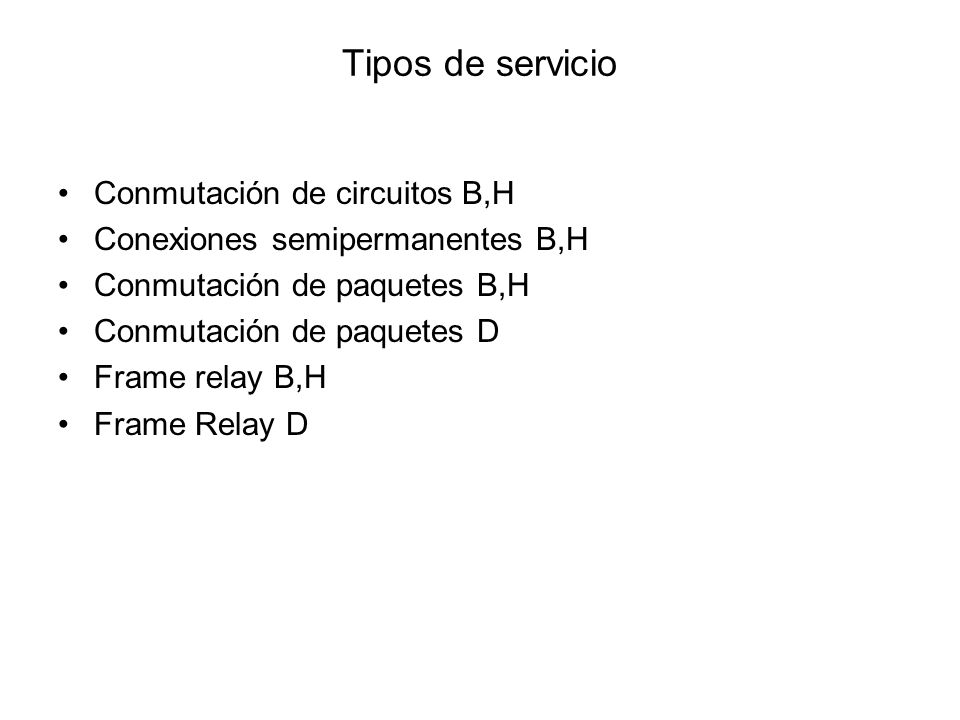

21 Tipos de servicio Conmutación de circuitos B,H
Conexiones semipermanentes B,H Conmutación de paquetes B,H Conmutación de paquetes D Frame relay B,H Frame Relay D

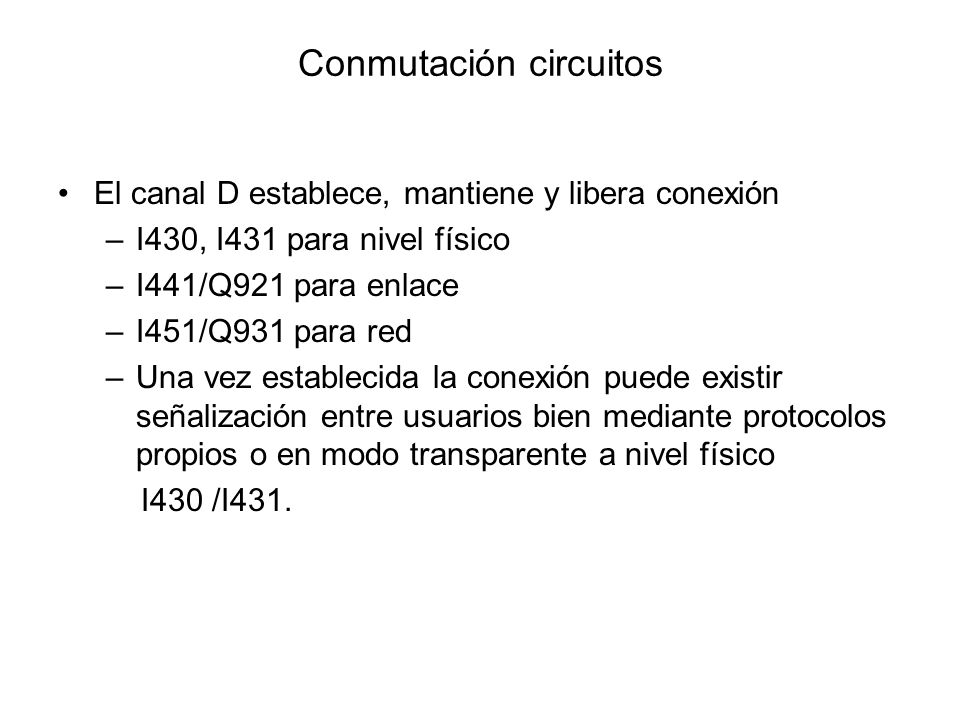

22 Conmutación circuitos
El canal D establece, mantiene y libera conexión I430, I431 para nivel físico I441/Q921 para enlace I451/Q931 para red Una vez establecida la conexión puede existir señalización entre usuarios bien mediante protocolos propios o en modo transparente a nivel físico I430 /I431.

23 Conexión semipermanente
No necesita canal D Utiliza protocolos de nivel físico Simula circuitos punto a punto. Discusión económica

24 Conmutación de paquetes
En canales B, H Puede utilizar red de paquetes externa o RDSI En redes externas en función de que la conexión sea semipermanente o no utilizará el canal D. Si la red externa es X25 utilizará LAPB en enlace En RDSI requiere que la Red tenga un manejador de paquetes con conexiones semipermanentes o no , una vez establecida la conexión se intercambian datos de modo transparente

25 Conmutación de paquetes
En canal D Solo pueden ser internas de RDSI y con conexión semipermanente. Para conocer si son mensajes de señalización o datos se utilizan mecanismos de direccionamiento a nivel de enlace.

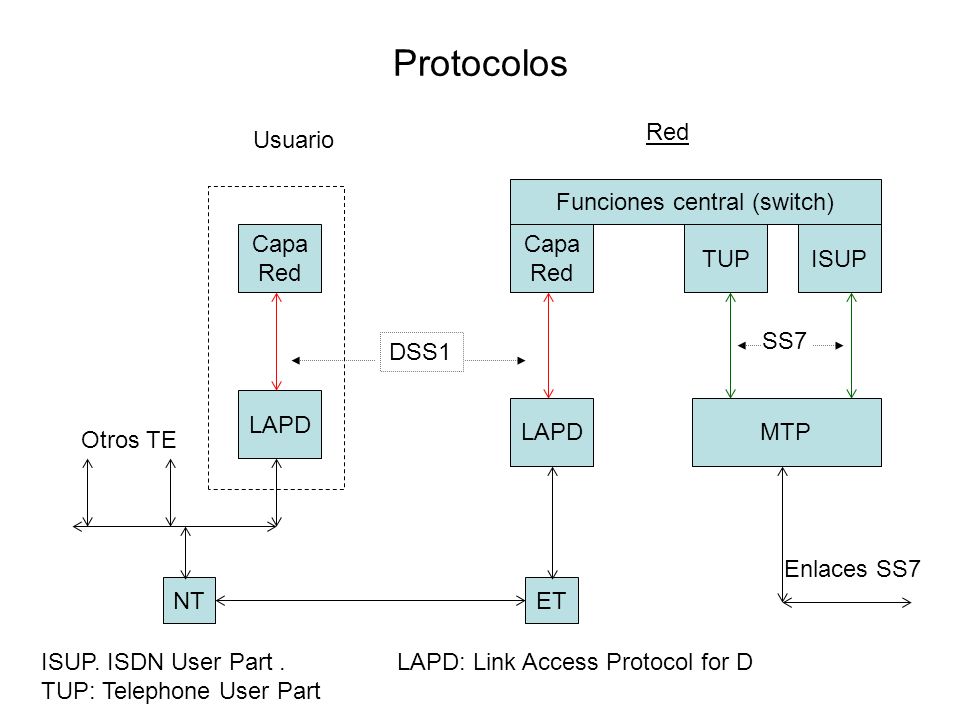

26 Protocolos

27 Funciones central (switch)
Protocolos Red Usuario Funciones central (switch) Capa Red Capa Red TUP ISUP SS7 DSS1 LAPD LAPD MTP Otros TE Enlaces SS7 NT ET ISUP. ISDN User Part . TUP: Telephone User Part LAPD: Link Access Protocol for D

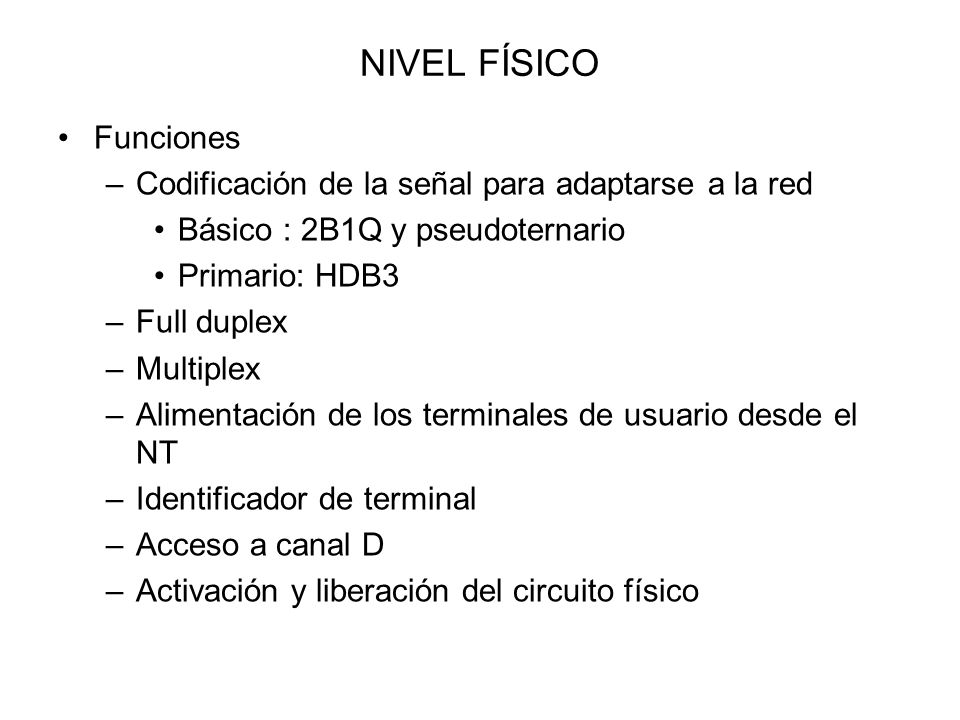

28 NIVEL FÍSICO Funciones
Codificación de la señal para adaptarse a la red Básico : 2B1Q y pseudoternario Primario: HDB3 Full duplex Multiplex Alimentación de los terminales de usuario desde el NT Identificador de terminal Acceso a canal D Activación y liberación del circuito físico

29 FORMATO DE TRAMA Se utilizan tramas de 250 µseg
Entre TE y NT. 192 kbits 2 canales B de 64k , 1 canal D de 16k, sincronización, detección de errores y compensación de continua Se envían dos muestras de cada canal B : 32 bits, 4 bits de canal D y 12 bits de sincronización y control

30 Codificación en interfaces
Codificación de línea en interfaz S/T: Se utiliza codificación pseudoternaria, la Vt es de 192 Kb, el intercambio de información es full-duplex entre usuario y terminación de red (NT1) mediante un enlace en cada sentido Codificación en interfaz U . Se utiliza 2B1Q a 160 Kb

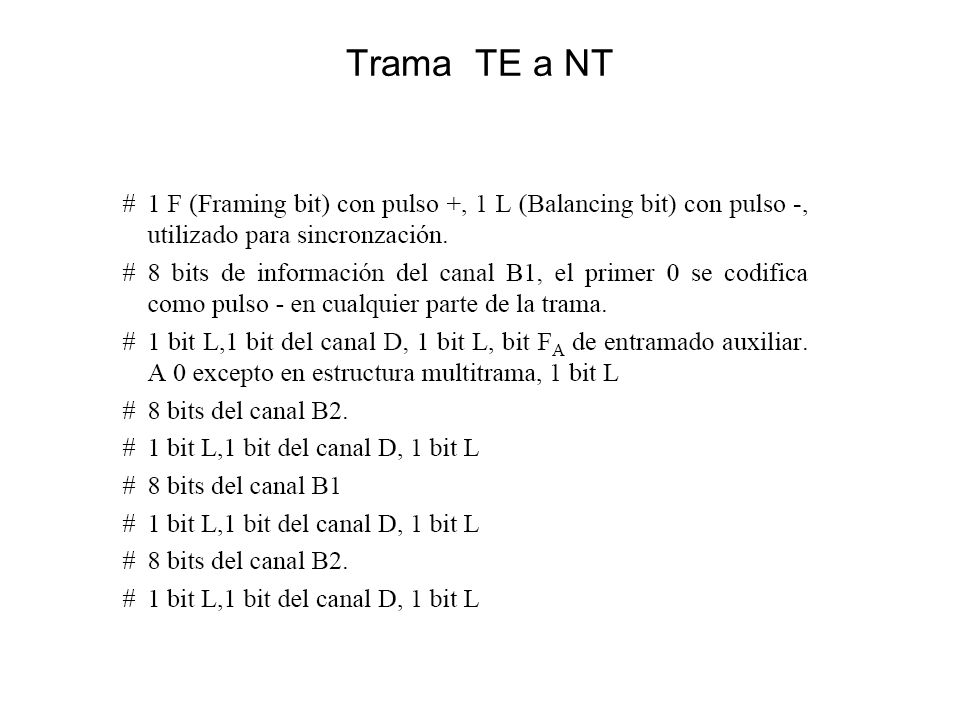

31 Trama TE a NT

32 Trama NT a TE

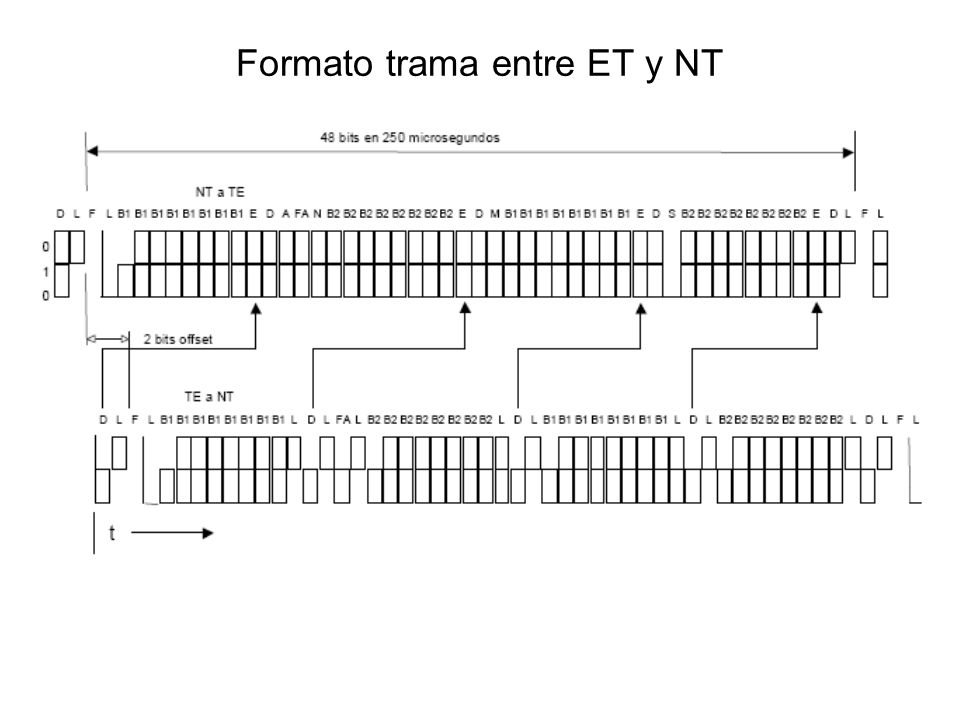

33 Formato trama entre ET y NT

34 RDSI , protocolos en red SS7
PUSI-ISUP. Parte de Usuario de Servicios Integrados Control de las conexiones por conmutación. Procedimientos de acceso a servicios PCCS. Parte de Control de Conexión de Señalización. Procedimientos para el uso de la señalización por canal común para la transferencia de la información de usuario o de la propia red.

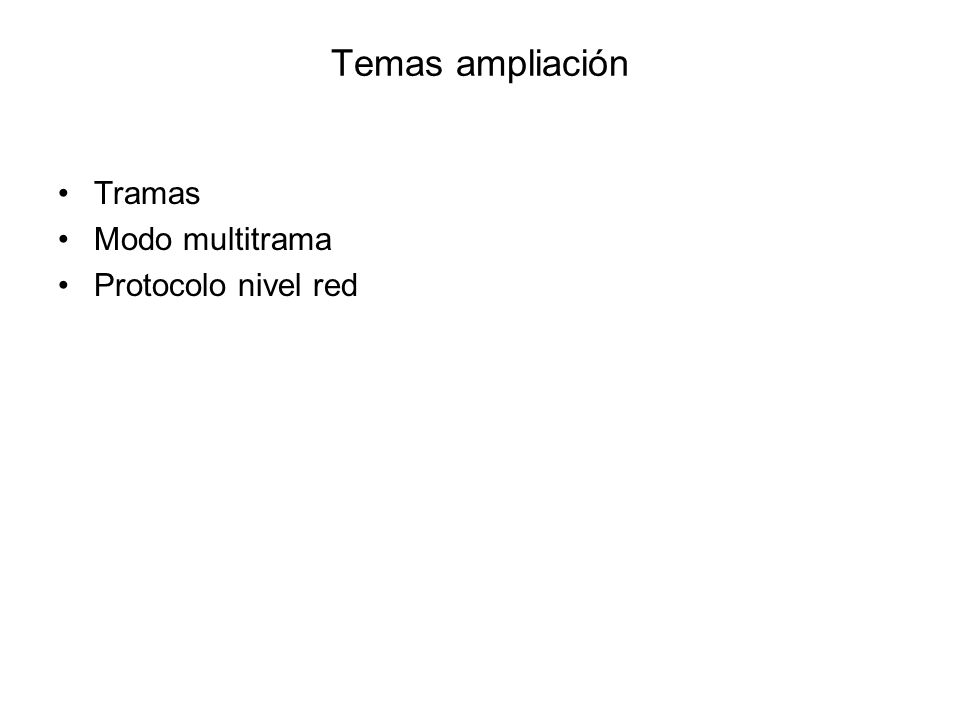

35 Temas ampliación Tramas Modo multitrama Protocolo nivel red

36 Anexo. Detalle Interfaz U
12 secuencias de 18 bits (8 de B1+8 de B2+ 2 D) =216 Añadir 18 bits de sync y 6 de mantenimiento Total de 240 Trama 8 tramas una supertrama CÓDIGO DE LÍNEA 2B1Q ( V , V , V , V)
