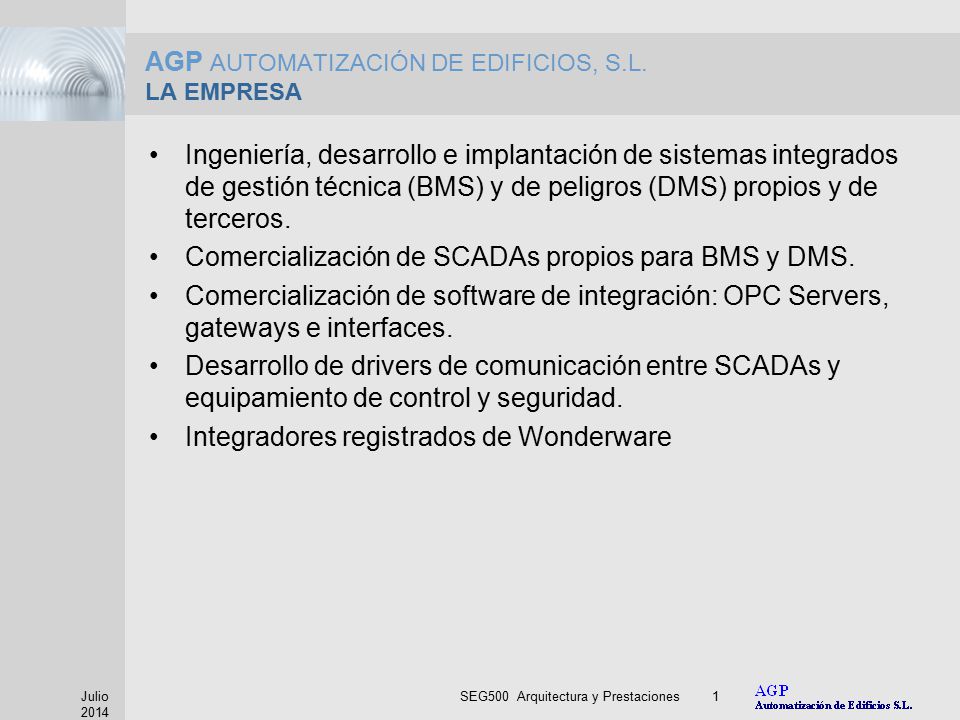

1 .............. Siemens sans siemens sans bold siemens sans italic siemens sans italic bold siemens sans black siemens black italic SEG500 Arquitectura y Prestaciones 1Julio 2014 AGP AUTOMATIZACIÓN DE EDIFICIOS, S.L. LA EMPRESA Ingeniería, desarrollo e implantación de sistemas integrados de gestión técnica (BMS) y de peligros (DMS) propios y de terceros. Comercialización de SCADAs propios para BMS y DMS. Comercialización de software de integración: OPC Servers, gateways e interfaces. Desarrollo de drivers de comunicación entre SCADAs y equipamiento de control y seguridad. Integradores registrados de Wonderware

2 .............. Siemens sans siemens sans bold siemens sans italic siemens sans italic bold siemens sans black siemens black italic SEG500 V2 Sistema de gestión de peligros (DMS)

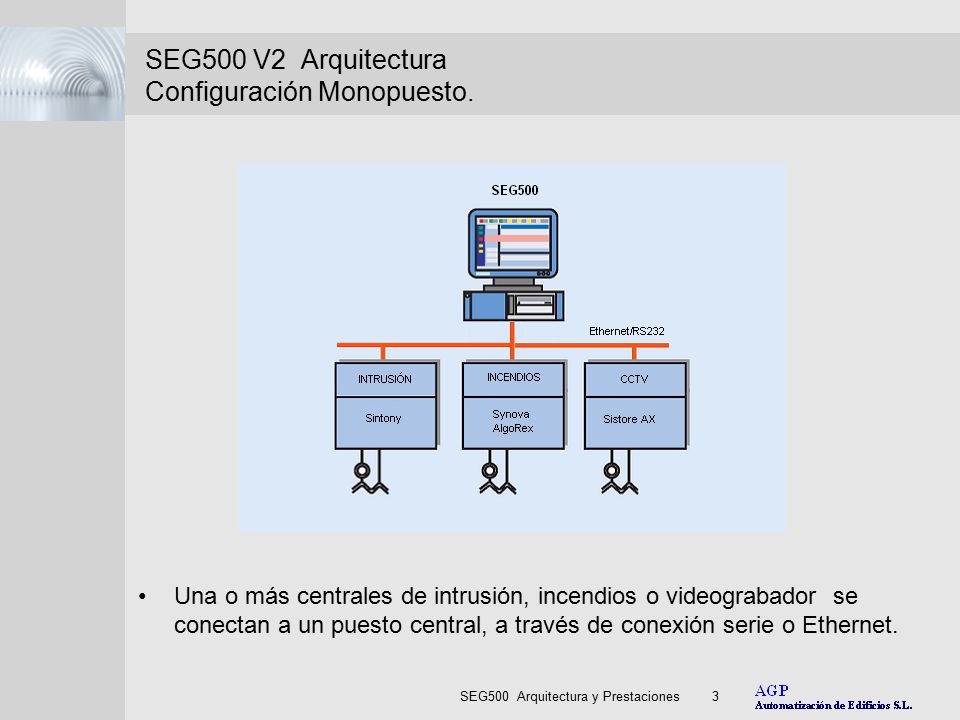

3 .............. Siemens sans siemens sans bold siemens sans italic siemens sans italic bold siemens sans black siemens black italic SEG500 Arquitectura y Prestaciones 3 SEG500 V2 Arquitectura Configuración Monopuesto. Una o más centrales de intrusión, incendios o videograbador se conectan a un puesto central, a través de conexión serie o Ethernet.

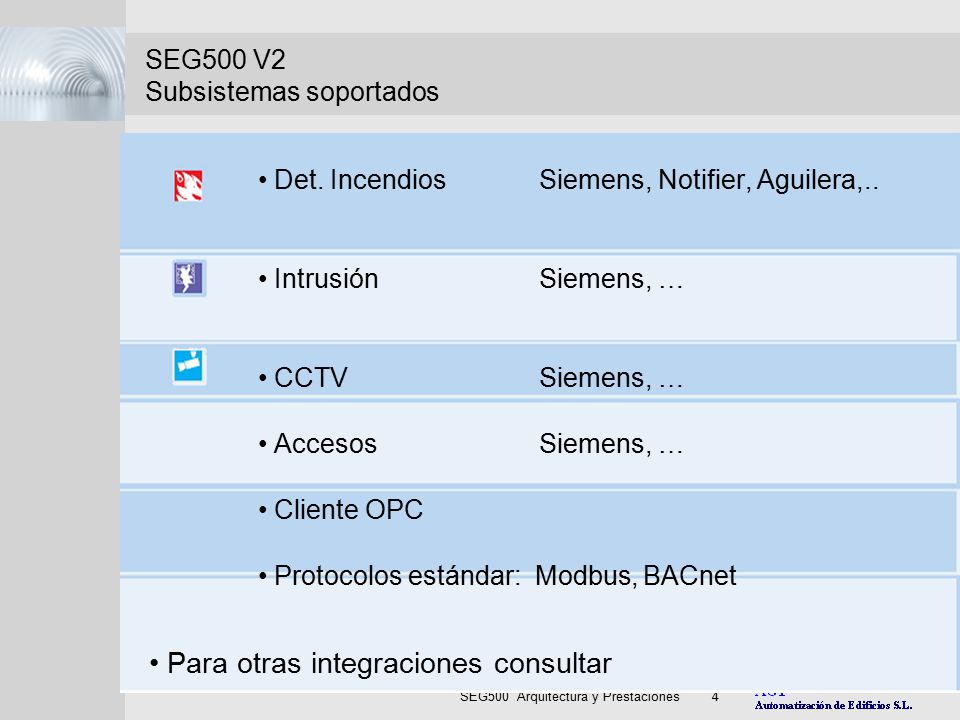

4 .............. Siemens sans siemens sans bold siemens sans italic siemens sans italic bold siemens sans black siemens black italic SEG500 Arquitectura y Prestaciones 4 SEG500 V2 Subsistemas soportados Det. IncendiosSiemens, Notifier, Aguilera,.. IntrusiónSiemens, … CCTV Siemens, … AccesosSiemens, … Cliente OPC Protocolos estándar: Modbus, BACnet Para otras integraciones consultar

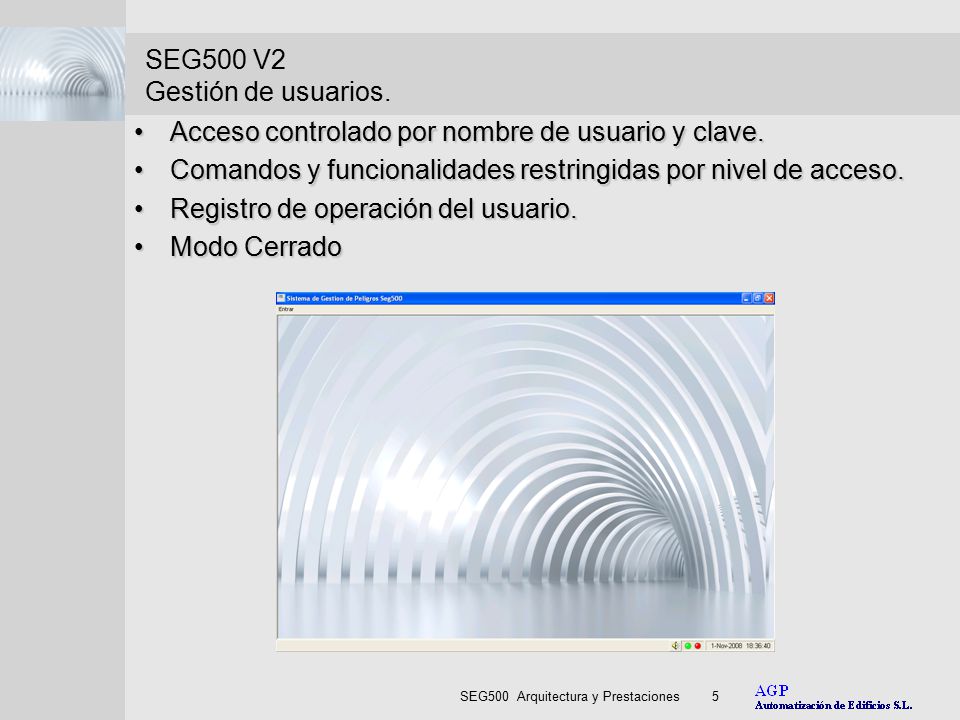

5 .............. Siemens sans siemens sans bold siemens sans italic siemens sans italic bold siemens sans black siemens black italic SEG500 Arquitectura y Prestaciones 5 SEG500 V2 Gestión de usuarios. Acceso controlado por nombre de usuario y clave.Acceso controlado por nombre de usuario y clave. Comandos y funcionalidades restringidas por nivel de acceso.Comandos y funcionalidades restringidas por nivel de acceso. Registro de operación del usuario.Registro de operación del usuario. Modo CerradoModo Cerrado

6 .............. Siemens sans siemens sans bold siemens sans italic siemens sans italic bold siemens sans black siemens black italic SEG500 Arquitectura y Prestaciones 6 SEG500 V2 Entorno gráfico Gráficos de alta resolución.Gráficos de alta resolución. Librería de símbolos dinámicos.Librería de símbolos dinámicos. Expandible y personalizada por el usuarioExpandible y personalizada por el usuario

7 .............. Siemens sans siemens sans bold siemens sans italic siemens sans italic bold siemens sans black siemens black italic SEG500 Arquitectura y Prestaciones 7 SEG500 V2 Explorador de gráficos Agrupación de gráficos por subsistema.Agrupación de gráficos por subsistema. Estructura multinivel de acceso rápido e intuitivoEstructura multinivel de acceso rápido e intuitivo

8 .............. Siemens sans siemens sans bold siemens sans italic siemens sans italic bold siemens sans black siemens black italic SEG500 Arquitectura y Prestaciones 8 SEG500 V2 Lista de eventos. Información completa del elemento que genera el evento.Información completa del elemento que genera el evento. Identificación del estado y el tipo de evento por color.Identificación del estado y el tipo de evento por color. Acceso directo a gráfico de planta.Acceso directo a gráfico de planta.

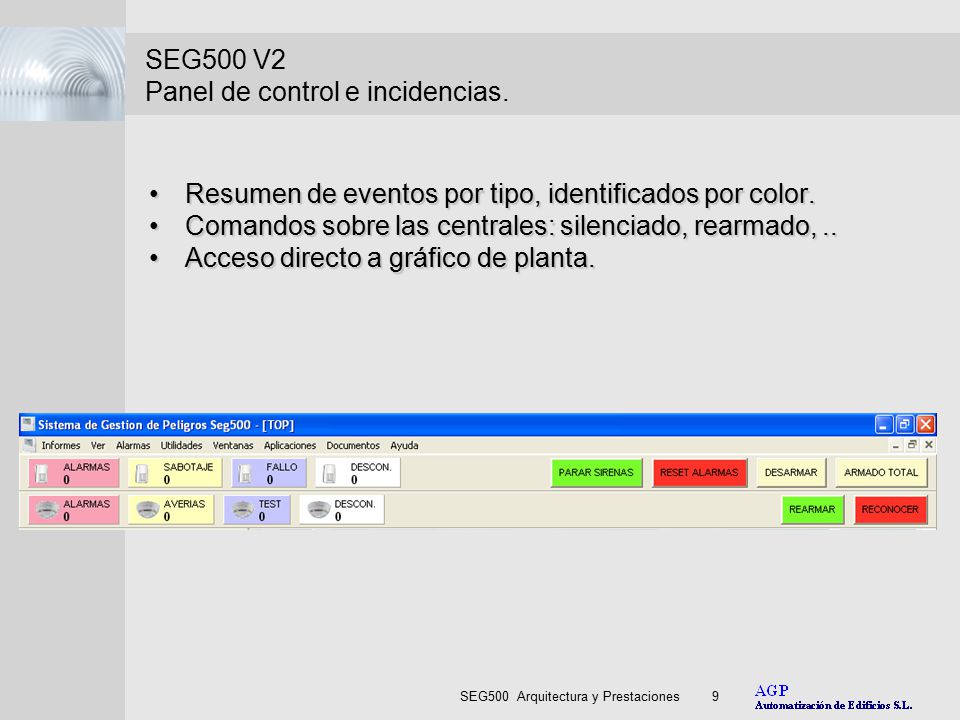

9 .............. Siemens sans siemens sans bold siemens sans italic siemens sans italic bold siemens sans black siemens black italic SEG500 Arquitectura y Prestaciones 9 SEG500 V2 Panel de control e incidencias. Resumen de eventos por tipo, identificados por color.Resumen de eventos por tipo, identificados por color. Comandos sobre las centrales: silenciado, rearmado,..Comandos sobre las centrales: silenciado, rearmado,.. Acceso directo a gráfico de planta.Acceso directo a gráfico de planta.

10 .............. Siemens sans siemens sans bold siemens sans italic siemens sans italic bold siemens sans black siemens black italic SEG500 Arquitectura y Prestaciones 10 SEG500 V2 Registro de sucesos. Registro detallado de eventos de la instalación, sistema y usuario.Registro detallado de eventos de la instalación, sistema y usuario. Facilidades de filtrado y ordenación.Facilidades de filtrado y ordenación. Registro de las transmisiones a móvilRegistro de las transmisiones a móvil

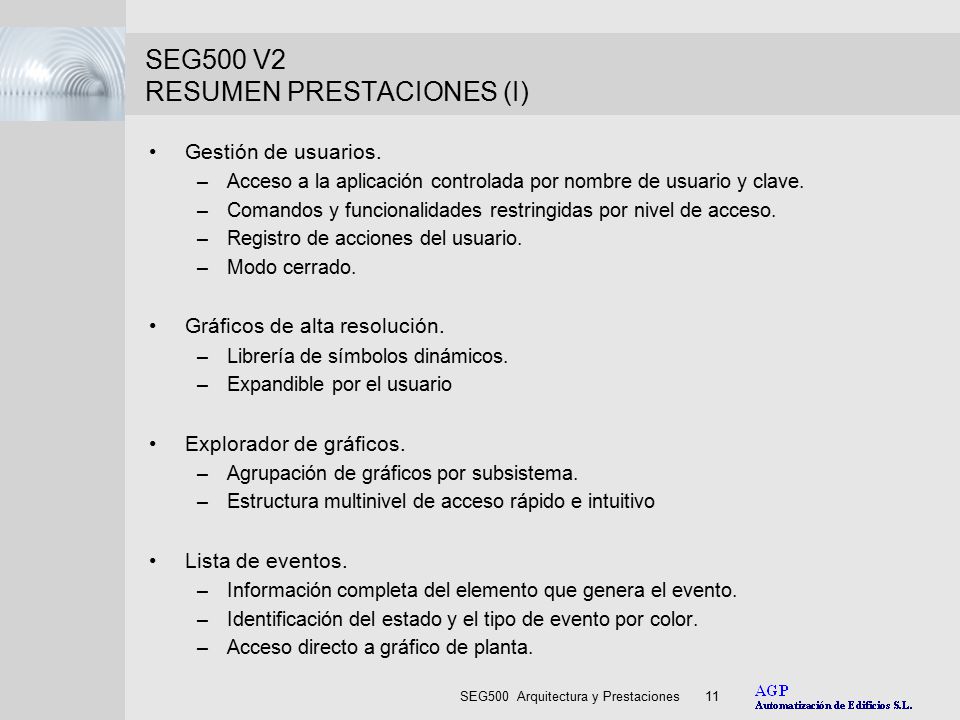

11 .............. Siemens sans siemens sans bold siemens sans italic siemens sans italic bold siemens sans black siemens black italic SEG500 Arquitectura y Prestaciones 11 SEG500 V2 RESUMEN PRESTACIONES (I) Gestión de usuarios. –Acceso a la aplicación controlada por nombre de usuario y clave. –Comandos y funcionalidades restringidas por nivel de acceso. –Registro de acciones del usuario. –Modo cerrado. Gráficos de alta resolución. –Librería de símbolos dinámicos. –Expandible por el usuario Explorador de gráficos. –Agrupación de gráficos por subsistema. –Estructura multinivel de acceso rápido e intuitivo Lista de eventos. –Información completa del elemento que genera el evento. –Identificación del estado y el tipo de evento por color. –Acceso directo a gráfico de planta.

12 .............. Siemens sans siemens sans bold siemens sans italic siemens sans italic bold siemens sans black siemens black italic SEG500 Arquitectura y Prestaciones 12 SEG500 V2 RESUMEN PRESTACIONES (II) Panel de control e incidencias. –Resumen de eventos por tipo, identificados por color. –Comandos sobre las centrales: silenciado, rearmado,.. –Acceso directo a gráfico de planta. Registro de sucesos. –Registro detallado de eventos de la instalación, sistema y usuario. –Facilidades de filtrado y ordenación. –Registro de las transmisiones a móvil. Transmisión de alarmas a teléfono móvil y correo electrónico. –Mensajes SMS con acuse de recibo. –Programación horaria y semanal de los destinatarios de alarmas. –Capacidad de envío de otros mensajes SMS por el operador. Aplicación multipuesto

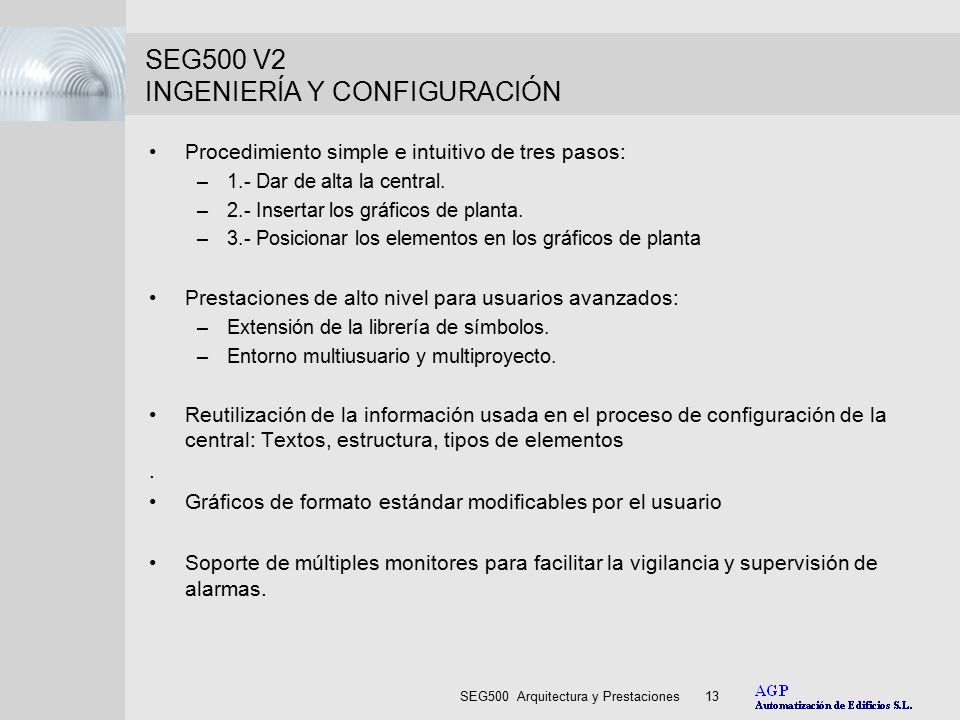

13 .............. Siemens sans siemens sans bold siemens sans italic siemens sans italic bold siemens sans black siemens black italic SEG500 Arquitectura y Prestaciones 13 SEG500 V2 INGENIERÍA Y CONFIGURACIÓN Procedimiento simple e intuitivo de tres pasos: –1.- Dar de alta la central. –2.- Insertar los gráficos de planta. –3.- Posicionar los elementos en los gráficos de planta Prestaciones de alto nivel para usuarios avanzados: –Extensión de la librería de símbolos. –Entorno multiusuario y multiproyecto. Reutilización de la información usada en el proceso de configuración de la central: Textos, estructura, tipos de elementos. Gráficos de formato estándar modificables por el usuario Soporte de múltiples monitores para facilitar la vigilancia y supervisión de alarmas.

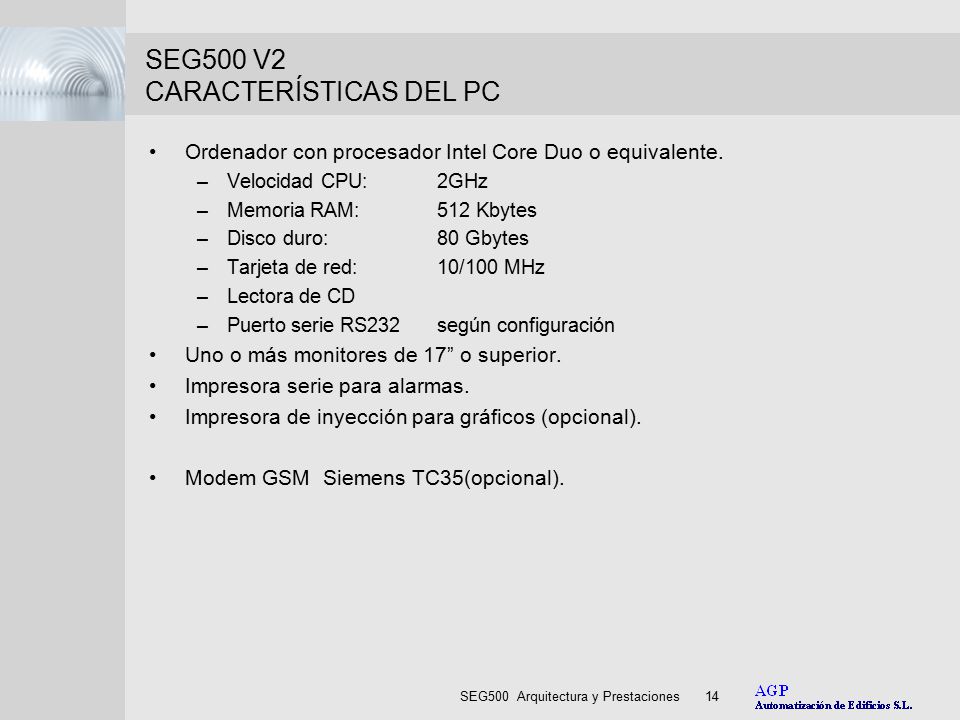

14 .............. Siemens sans siemens sans bold siemens sans italic siemens sans italic bold siemens sans black siemens black italic SEG500 Arquitectura y Prestaciones 14 SEG500 V2 CARACTERÍSTICAS DEL PC Ordenador con procesador Intel Core Duo o equivalente. –Velocidad CPU: 2GHz –Memoria RAM:512 Kbytes –Disco duro:80 Gbytes –Tarjeta de red:10/100 MHz –Lectora de CD –Puerto serie RS232según configuración Uno o más monitores de 17” o superior. Impresora serie para alarmas. Impresora de inyección para gráficos (opcional). Modem GSM Siemens TC35(opcional).

15 .............. Siemens sans siemens sans bold siemens sans italic siemens sans italic bold siemens sans black siemens black italic SEG500 Arquitectura y Prestaciones 15 SEG500 V2 Prestaciones de la integración de Incendios Recepción de todas las alarmas, eventos y anomalías generadas por la central. Ventana espontánea de alarma y salto automático a imagen de planta. Registro de eventos y operación de usuario. Comandos generales de silenciado de central y rearmado. Comandos individuales sobre zonas de fuego para conectar, desconectar o pasar a modo prueba (test). Comandos individuales sobre las zonas de control para conectar y desconectar.

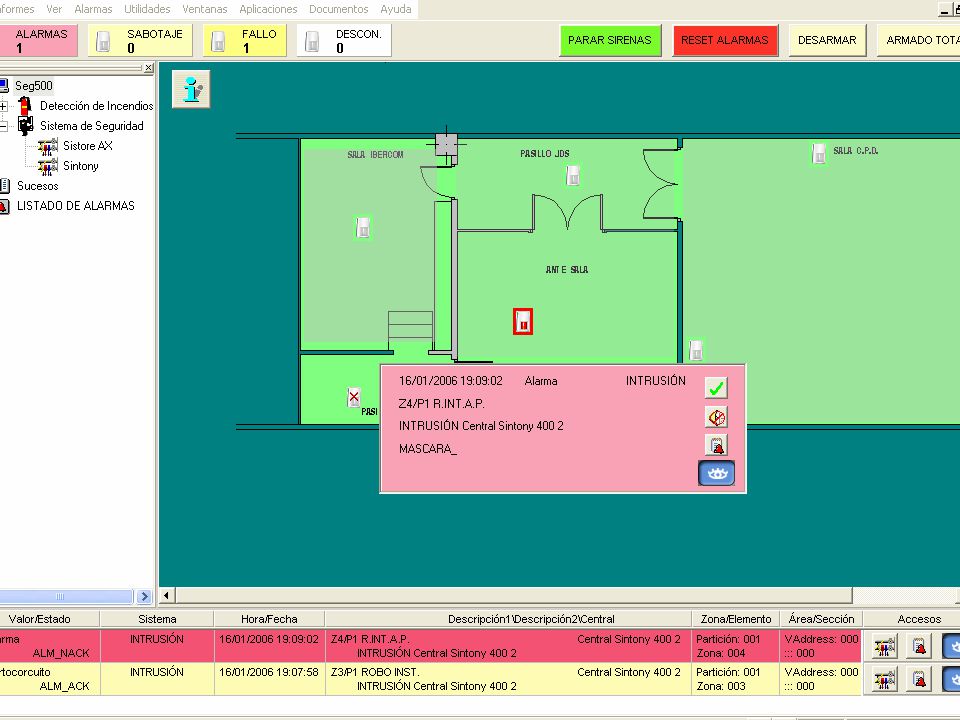

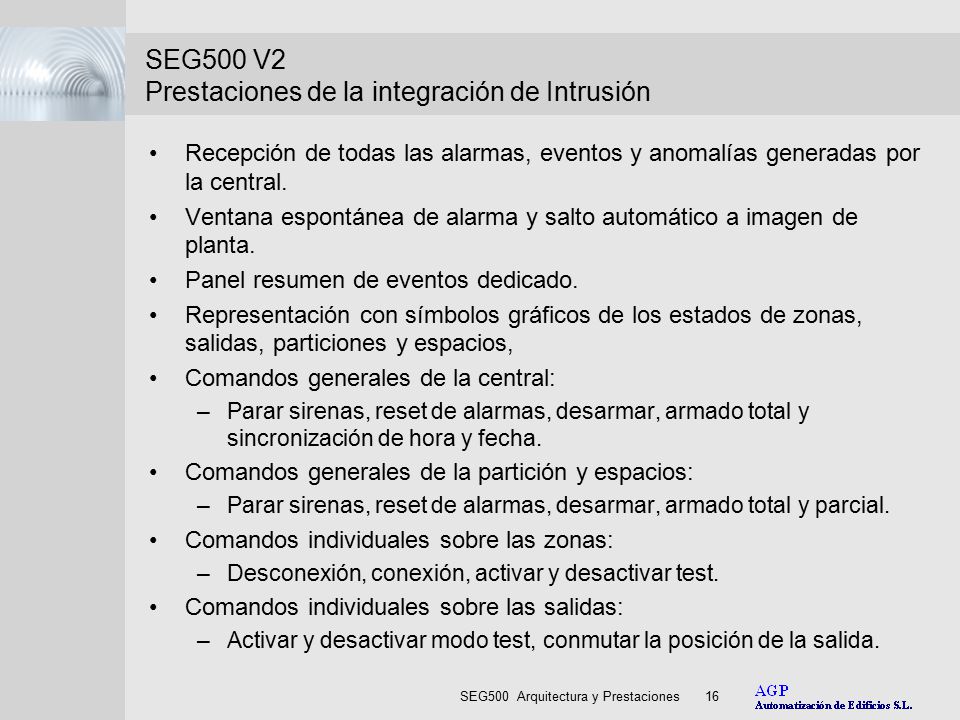

16 .............. Siemens sans siemens sans bold siemens sans italic siemens sans italic bold siemens sans black siemens black italic SEG500 Arquitectura y Prestaciones 16 SEG500 V2 Prestaciones de la integración de Intrusión Recepción de todas las alarmas, eventos y anomalías generadas por la central. Ventana espontánea de alarma y salto automático a imagen de planta. Panel resumen de eventos dedicado. Representación con símbolos gráficos de los estados de zonas, salidas, particiones y espacios, Comandos generales de la central: –Parar sirenas, reset de alarmas, desarmar, armado total y sincronización de hora y fecha. Comandos generales de la partición y espacios: –Parar sirenas, reset de alarmas, desarmar, armado total y parcial. Comandos individuales sobre las zonas: –Desconexión, conexión, activar y desactivar test. Comandos individuales sobre las salidas: –Activar y desactivar modo test, conmutar la posición de la salida.

17 .............. Siemens sans siemens sans bold siemens sans italic siemens sans italic bold siemens sans black siemens black italic SEG500 Arquitectura y Prestaciones 17Septiembre 2010

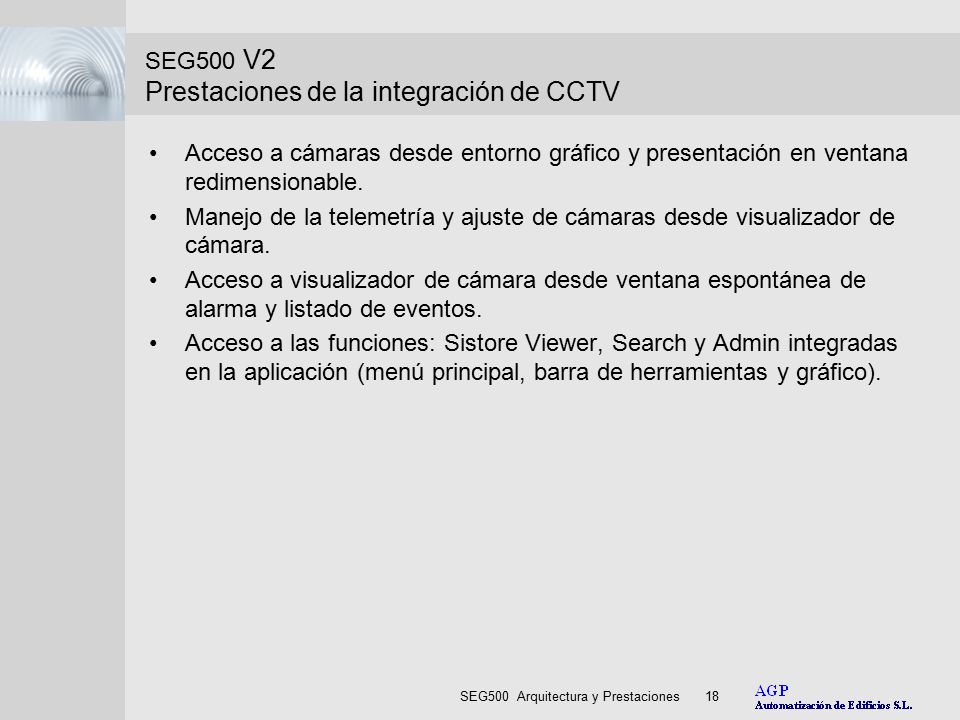

18 .............. Siemens sans siemens sans bold siemens sans italic siemens sans italic bold siemens sans black siemens black italic SEG500 Arquitectura y Prestaciones 18 SEG500 V2 Prestaciones de la integración de CCTV Acceso a cámaras desde entorno gráfico y presentación en ventana redimensionable. Manejo de la telemetría y ajuste de cámaras desde visualizador de cámara. Acceso a visualizador de cámara desde ventana espontánea de alarma y listado de eventos. Acceso a las funciones: Sistore Viewer, Search y Admin integradas en la aplicación (menú principal, barra de herramientas y gráfico).

19 .............. Siemens sans siemens sans bold siemens sans italic siemens sans italic bold siemens sans black siemens black italic SEG500 Arquitectura y Prestaciones 19Septiembre 2010

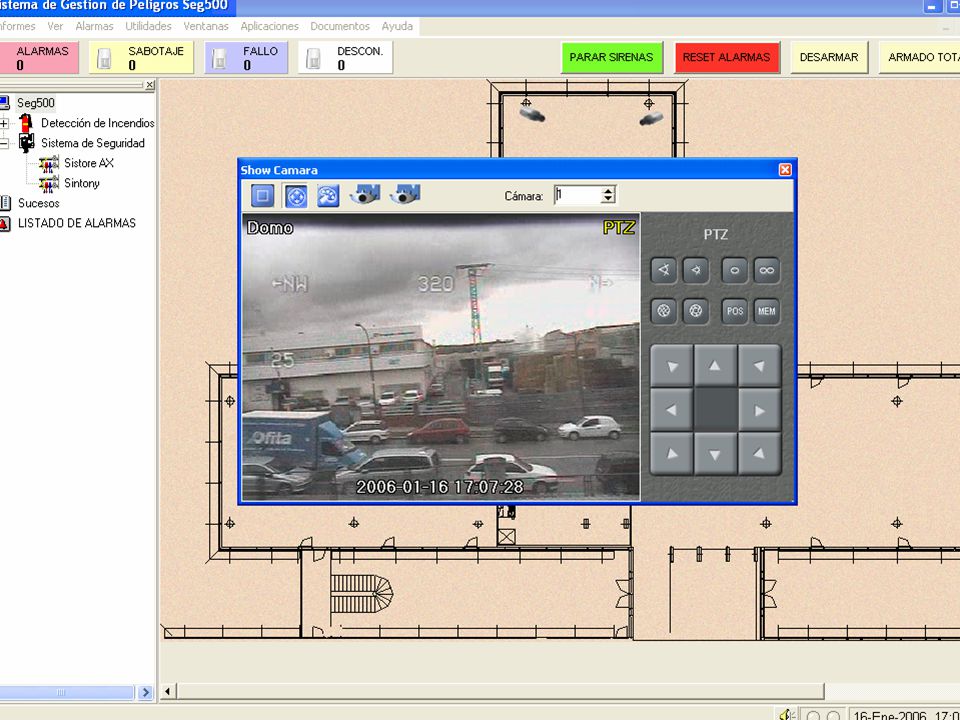

20 .............. Siemens sans siemens sans bold siemens sans italic siemens sans italic bold siemens sans black siemens black italic SEG500 Arquitectura y Prestaciones 20Septiembre 2010

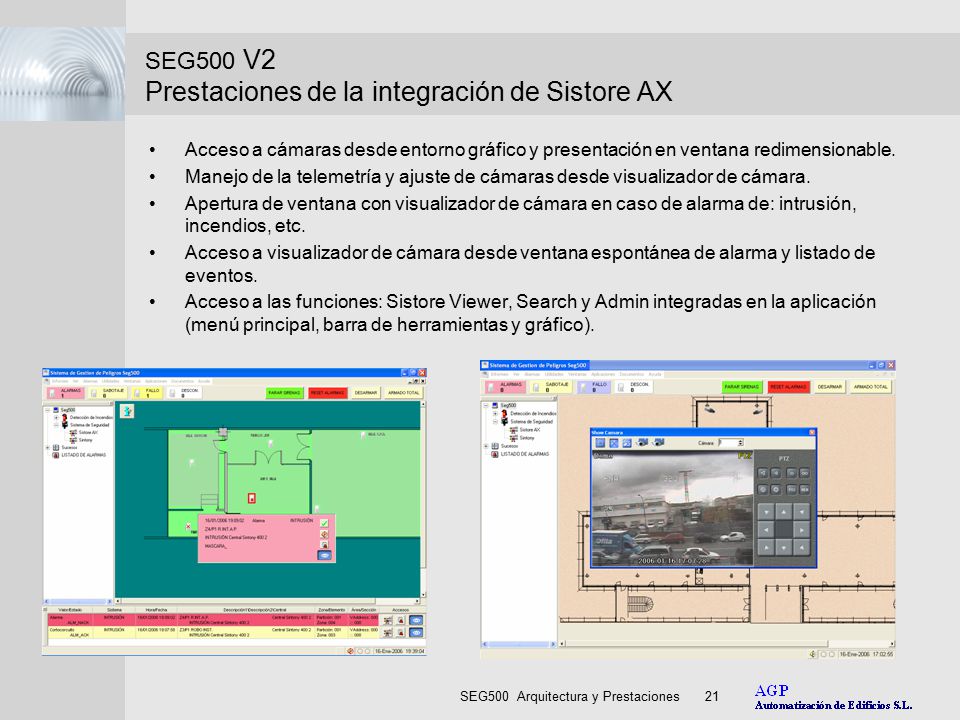

21 .............. Siemens sans siemens sans bold siemens sans italic siemens sans italic bold siemens sans black siemens black italic SEG500 Arquitectura y Prestaciones 21 SEG500 V2 Prestaciones de la integración de Sistore AX Acceso a cámaras desde entorno gráfico y presentación en ventana redimensionable. Manejo de la telemetría y ajuste de cámaras desde visualizador de cámara. Apertura de ventana con visualizador de cámara en caso de alarma de: intrusión, incendios, etc. Acceso a visualizador de cámara desde ventana espontánea de alarma y listado de eventos. Acceso a las funciones: Sistore Viewer, Search y Admin integradas en la aplicación (menú principal, barra de herramientas y gráfico).

22 .............. Siemens sans siemens sans bold siemens sans italic siemens sans italic bold siemens sans black siemens black italic SEG500 Arquitectura y Prestaciones 22 SEG500 V2 Marcas, modelos y familias soportadas: Detección de incendios: –Siemens: Algorex, Synova, Sinteso y Cerberus Pro –Notifier: ID3000 y ID50 –Aguilera: AE-SA –Kilsen: KS700 –Morley –Bosch Intrusión: –Siemens: Sintony y SPC –Honeywell: Galaxy CCTV: –Siemens: SistoreAX (Ras V2.4)

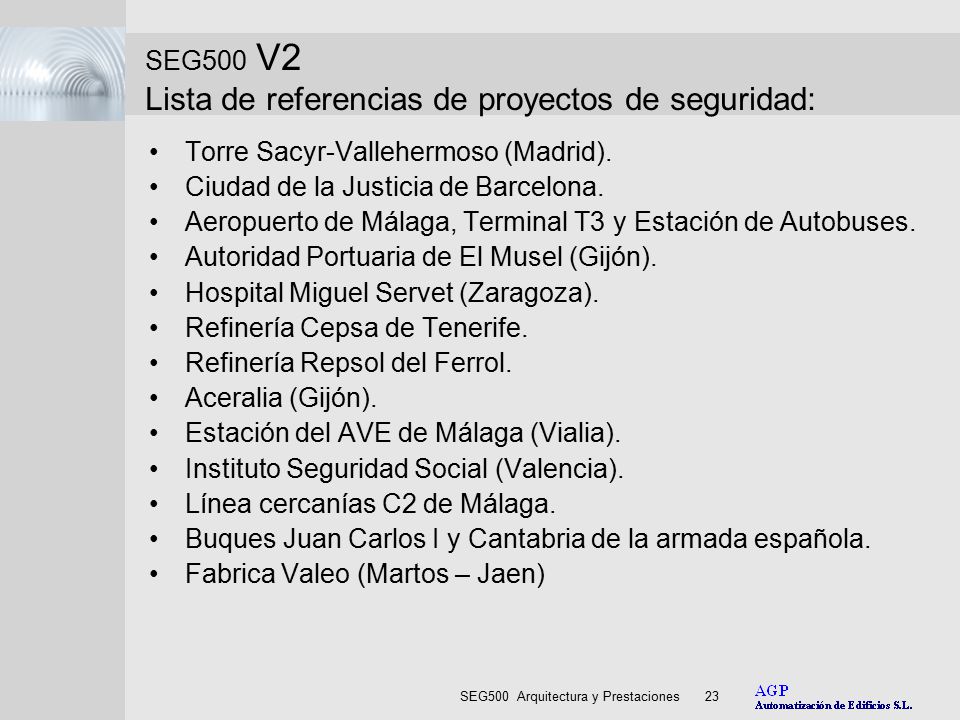

23 .............. Siemens sans siemens sans bold siemens sans italic siemens sans italic bold siemens sans black siemens black italic SEG500 Arquitectura y Prestaciones 23 SEG500 V2 Lista de referencias de proyectos de seguridad: Torre Sacyr-Vallehermoso (Madrid). Ciudad de la Justicia de Barcelona. Aeropuerto de Málaga, Terminal T3 y Estación de Autobuses. Autoridad Portuaria de El Musel (Gijón). Hospital Miguel Servet (Zaragoza). Refinería Cepsa de Tenerife. Refinería Repsol del Ferrol. Aceralia (Gijón). Estación del AVE de Málaga (Vialia). Instituto Seguridad Social (Valencia). Línea cercanías C2 de Málaga. Buques Juan Carlos I y Cantabria de la armada española. Fabrica Valeo (Martos – Jaen)
