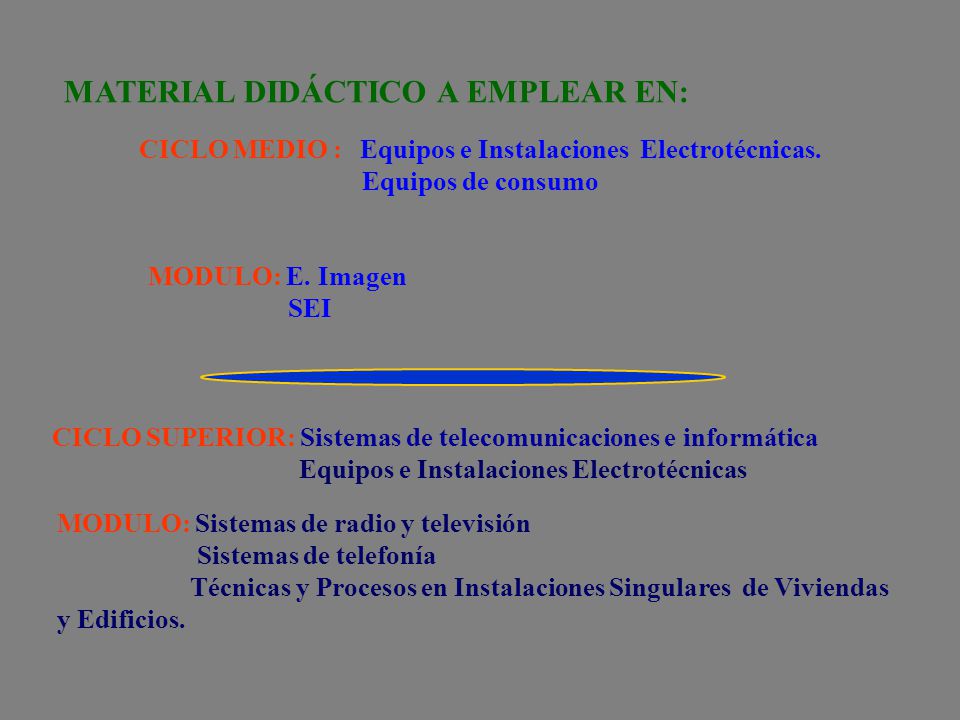

CICLO MEDIO : Equipos e Instalaciones Electrotécnicas. Equipos de consumo MODULO: E. Imagen SEI CICLO SUPERIOR: Sistemas de telecomunicaciones e informática Equipos e Instalaciones Electrotécnicas MODULO: Sistemas de radio y televisión Sistemas de telefonía Técnicas y Procesos en Instalaciones Singulares de Viviendas y Edificios. 1

2 Hoy es martes, 11 de abril de 2017 y ahora mismo son las 4:51:21 p.m.

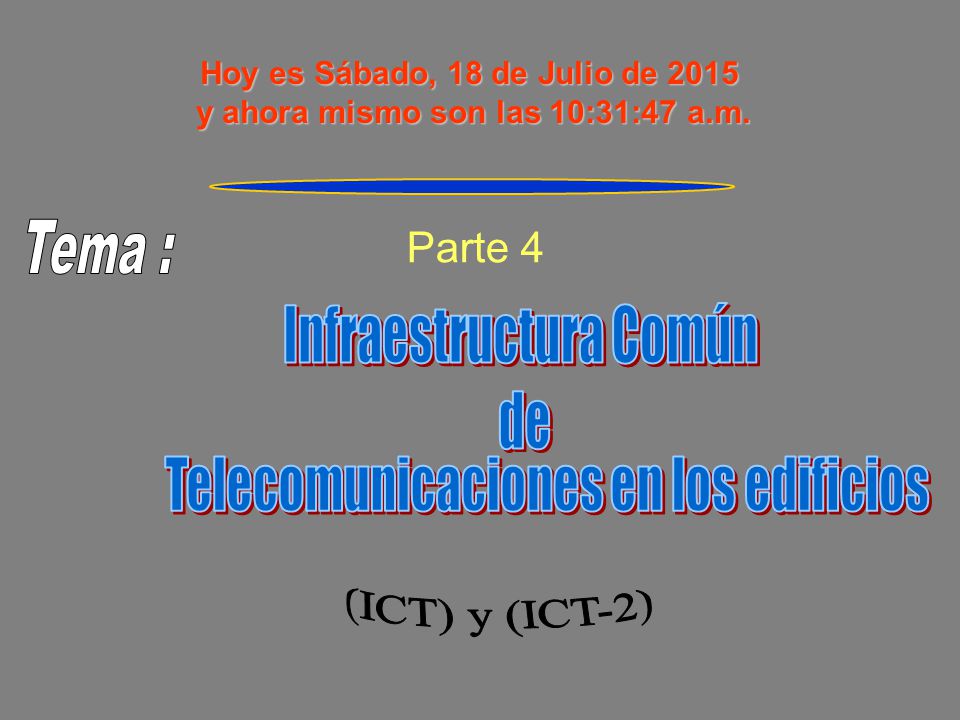

Tema : Parte 4 Infraestructura Común de Telecomunicaciones en los edificios (ICT) y (ICT-2) 2

3 I.E.S. la Fuensanta CORDOBA
Autor: D. Armando Sánchez Montero PROFESOR TÉCNICO DE : Sistemas de Telecomunicaciones e Informática. I.E.S. la Fuensanta CORDOBA 3

4 Punto de distribución Cajas de segregacion podran ser:
-de interior para 4 u 8 Fibras. -de exterior para 4 Fibras.

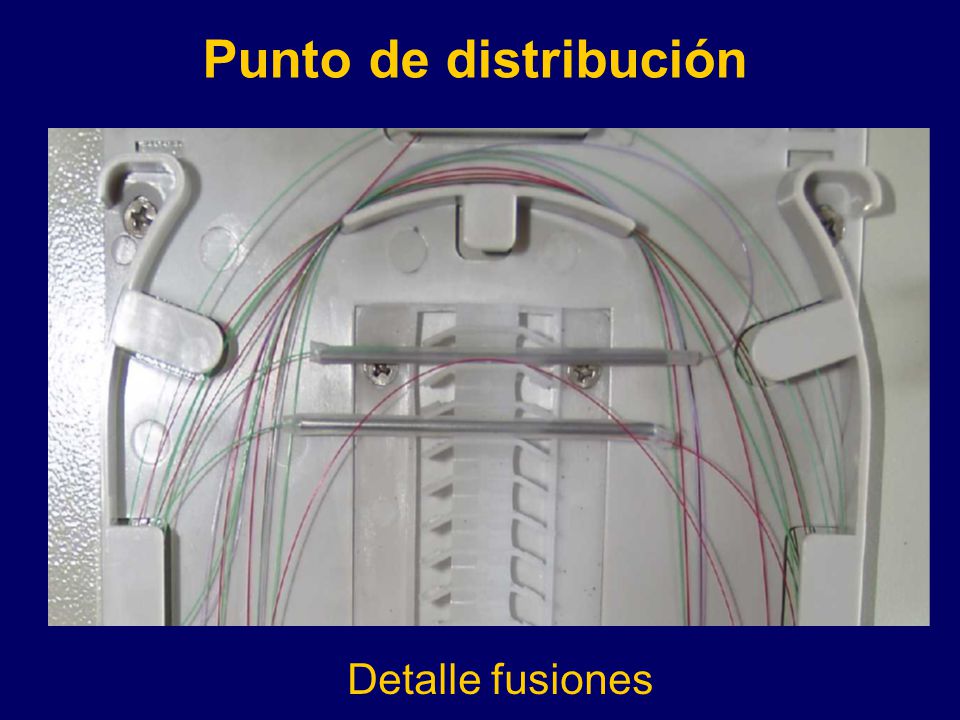

5 Punto de distribución Detalle fusiones

6 Esquema General en Bloques de Viviendas
RITS CIU CS CP RS RP RT RITI REI CEI AE RES 2 CONTADORES CEX Puerta metalica 2Ǿ32 mm 1Ǿ32 mm SG CES Base para Futura antena Zona común Zona privada R. Enlace RITS R . Enlace R .Toma PAU RTR RP Esquema General en Bloques de Viviendas PAU R . Secundario PAU RITI PAU Arqueta Pag. Anterior 6

7 Esquema general de una ICT

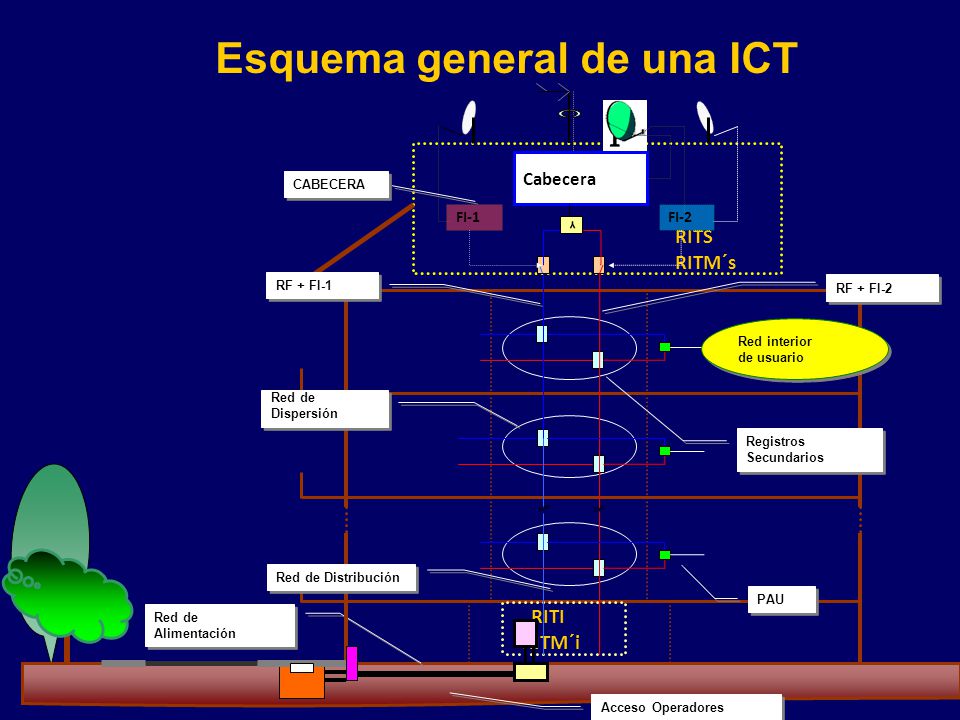

Red de Alimentación Acceso Operadores RITI RITM´i RITS RITM´s Cabecera Y FI-1 FI-2 Red interior de usuario Red de Dispersión Red de Distribución PAU Registros Secundarios RF + FI-2 RF + FI-1 CABECERA

8 Datos a tener en cuenta en una ICT

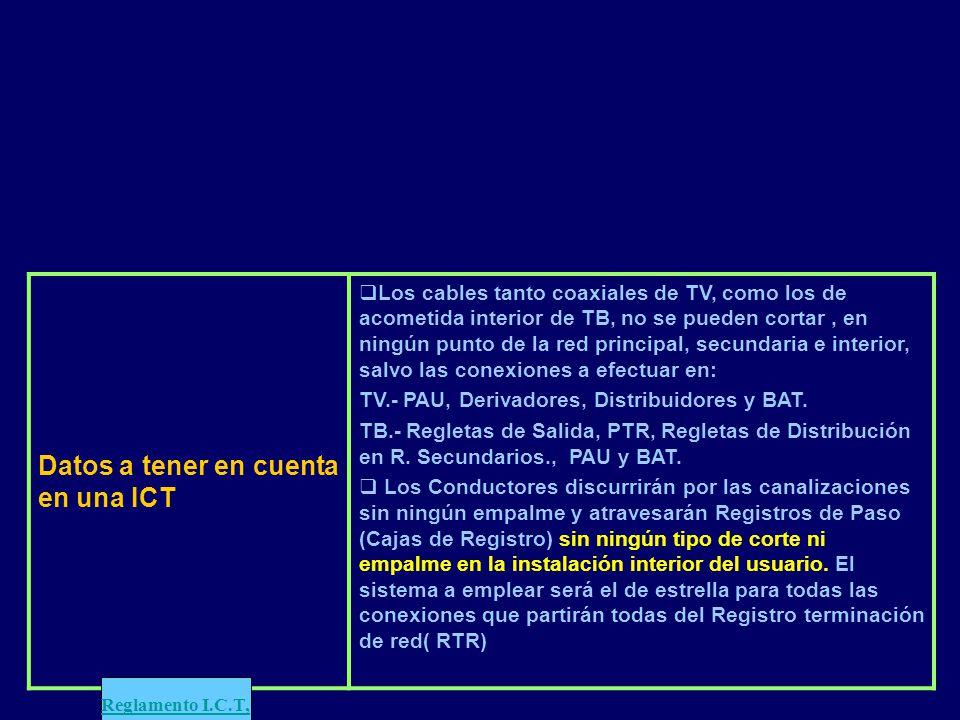

Los cables tanto coaxiales de TV, como los de acometida interior de TB, no se pueden cortar , en ningún punto de la red principal, secundaria e interior, salvo las conexiones a efectuar en: TV.- PAU, Derivadores, Distribuidores y BAT. TB.- Regletas de Salida, PTR, Regletas de Distribución en R. Secundarios., PAU y BAT. Los Conductores discurrirán por las canalizaciones sin ningún empalme y atravesarán Registros de Paso (Cajas de Registro) sin ningún tipo de corte ni empalme en la instalación interior del usuario. El sistema a emplear será el de estrella para todas las conexiones que partirán todas del Registro terminación de red( RTR) Reglamento I.C.T, 8

9 RES registro de enlace superior
Caja de 36 x 36 x 12 cada 30 m de canal. Empotrada o 50 m en canalización superficial o punto de intersección dos tramos no alineados . Otros casos ver proyecto. Pag. Anterior Menú Anterior 9

10 REI Registro de Enlace Inferior (alto, ancho, fondo) cm.

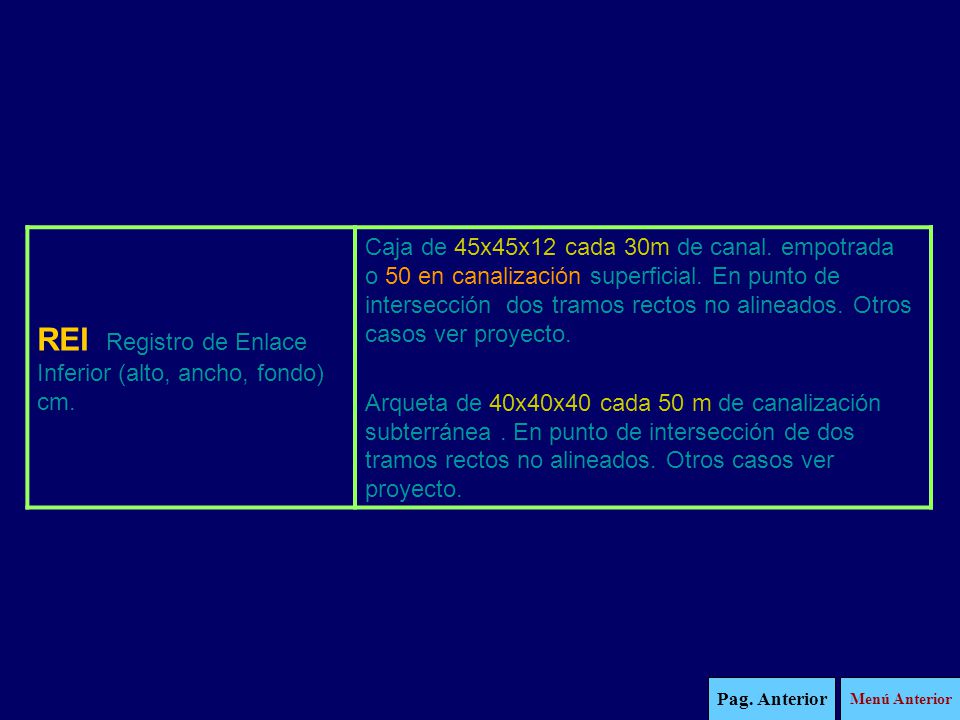

Caja de 45x45x12 cada 30m de canal. empotrada o 50 en canalización superficial. En punto de intersección dos tramos rectos no alineados. Otros casos ver proyecto. Arqueta de 40x40x40 cada 50 m de canalización subterránea . En punto de intersección de dos tramos rectos no alineados. Otros casos ver proyecto. Pag. Anterior Menú Anterior 10

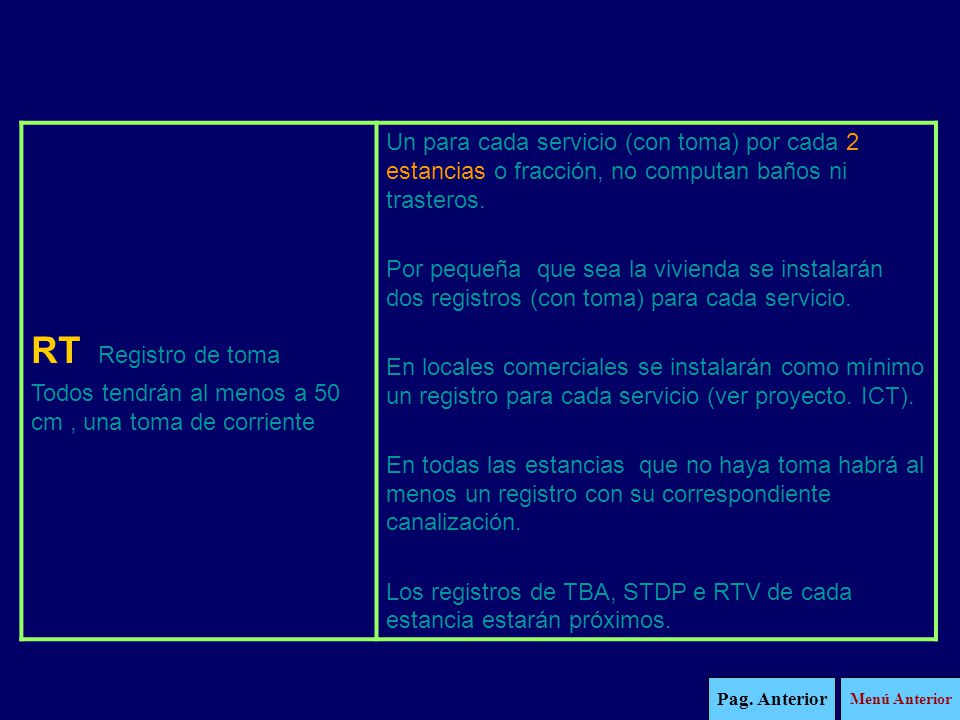

11 RT Registro de toma Todos tendrán al menos a 50 cm , una toma de corriente Un para cada servicio (con toma) por cada 2 estancias o fracción, no computan baños ni trasteros. Por pequeña que sea la vivienda se instalarán dos registros (con toma) para cada servicio. En locales comerciales se instalarán como mínimo un registro para cada servicio (ver proyecto. ICT). En todas las estancias que no haya toma habrá al menos un registro con su correspondiente canalización. Los registros de TBA, STDP e RTV de cada estancia estarán próximos. Pag. Anterior Menú Anterior 11

12 CIU Canalización. Interior de usuario (mm)

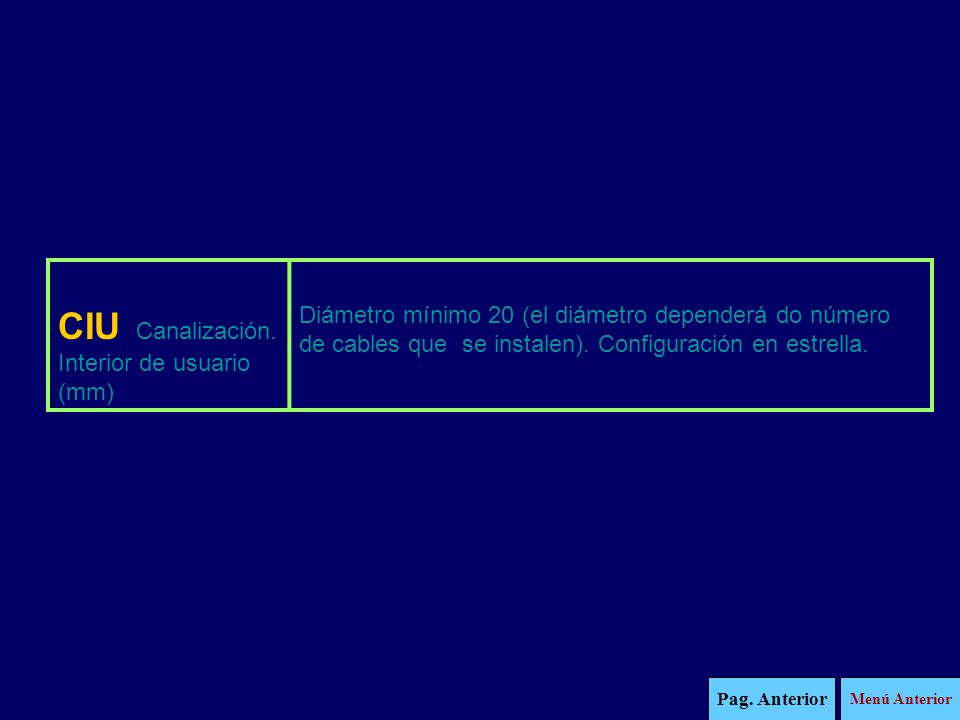

Diámetro mínimo 20 (el diámetro dependerá do número de cables que se instalen). Configuración en estrella. Pag. Anterior Menú Anterior 12

13 RTR Registro Terminación de red (entre 20 y 30 cm de una t. corriente).

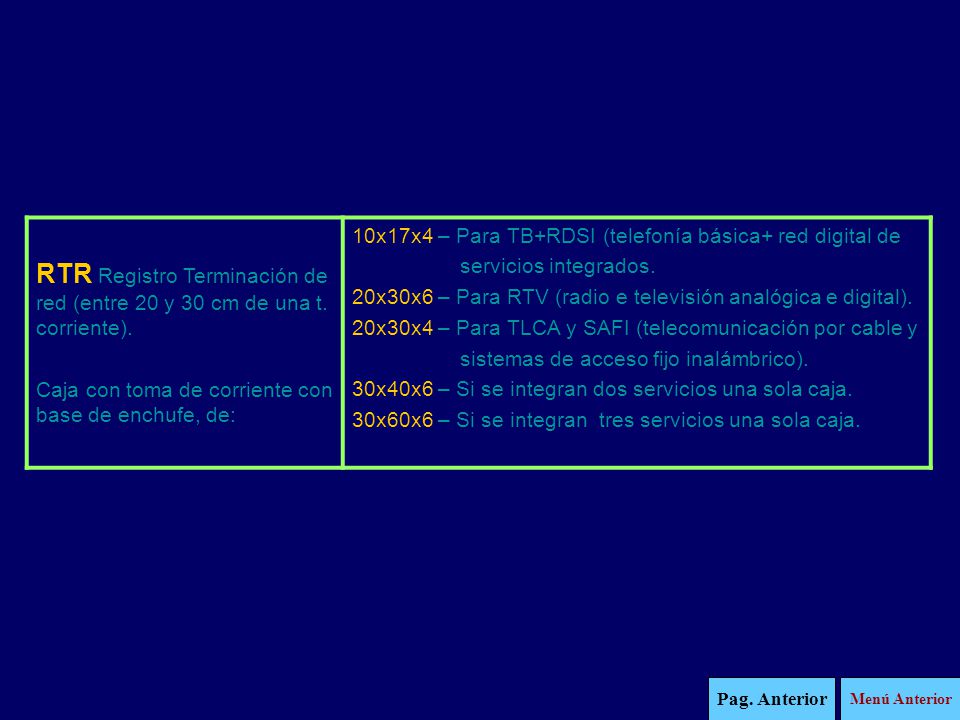

Caja con toma de corriente con base de enchufe, de: 10x17x4 – Para TB+RDSI (telefonía básica+ red digital de servicios integrados. 20x30x6 – Para RTV (radio e televisión analógica e digital). 20x30x4 – Para TLCA y SAFI (telecomunicación por cable y sistemas de acceso fijo inalámbrico). 30x40x6 – Si se integran dos servicios una sola caja. 30x60x6 – Si se integran tres servicios una sola caja. Pag. Anterior Menú Anterior 13

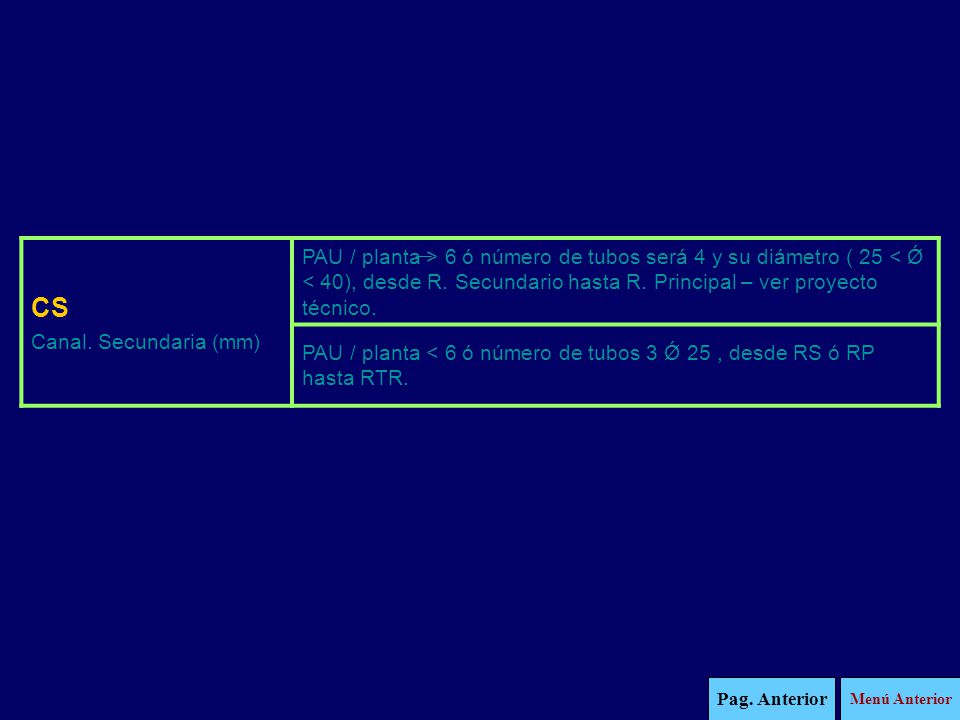

14 CS Canal. Secundaria (mm) PAU / planta > 6 ó número de tubos será 4 y su diámetro ( 25 < Ǿ < 40), desde R. Secundario hasta R. Principal – ver proyecto técnico. PAU / planta < 6 ó número de tubos 3 Ǿ 25 , desde RS ó RP hasta RTR. Pag. Anterior Menú Anterior 14

15 RP Registro de paso. Máximo 2 curvas de 90º entre 2 RP.

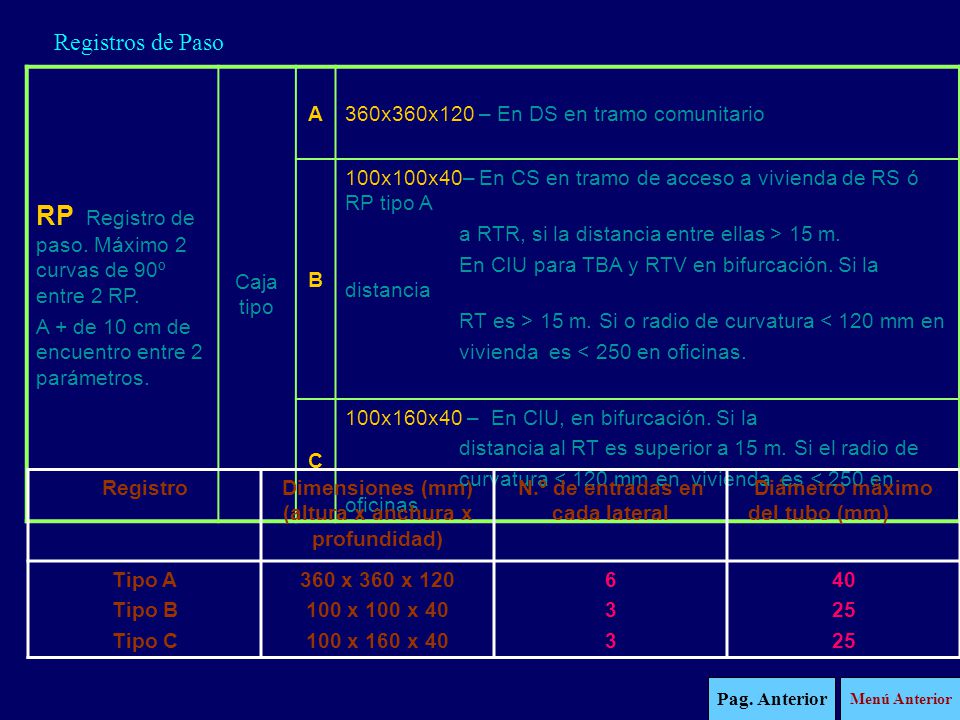

Registros de Paso RP Registro de paso. Máximo 2 curvas de 90º entre 2 RP. A + de 10 cm de encuentro entre 2 parámetros. Caja tipo A 360x360x120 – En DS en tramo comunitario B 100x100x40– En CS en tramo de acceso a vivienda de RS ó RP tipo A a RTR, si la distancia entre ellas > 15 m. En CIU para TBA y RTV en bifurcación. Si la distancia RT es > 15 m. Si o radio de curvatura < 120 mm en vivienda es < 250 en oficinas. C 100x160x40 – En CIU, en bifurcación. Si la distancia al RT es superior a 15 m. Si el radio de curvatura < 120 mm en vivienda es < 250 en oficinas Registro Dimensiones (mm) (altura x anchura x profundidad) N.º de entradas en cada lateral Diámetro máximo del tubo (mm) Tipo A Tipo B Tipo C 360 x 360 x 120 100 x 100 x 40 100 x 160 x 40 6 3 40 25 Pag. Anterior Menú Anterior 15

16 RS Registro secundario.
Usuario = local C, Oficina, Apto.,Vivienda, etc. NUMERO DE PUNTOS DE ACCESO A USUARIO (PAU) 11-12 >100 RS Registro secundario. (a 30 cm del techo , en la parte mas alta, en viviendas y pisos) En pisos por cada vertical. Caja de: 45x45x15 (PAU /planta < 3 45x45x15 (PAU /planta < 4) (< 5 planta) 50x70x15 (PAU/ planta < 8) 55x100x15 (PAU / planta < 8) Si o nº de PAU/planta excede o indicado Caja de : 45x45x15 – cada cambio de dirección o bifurcación en canalización Principal. Cada 30 m en canalización. Principal. Nos casos de cambio de tipo de conducción. Para alojar amplificadores. Arqueta de: Cada 50 m de canalización. Subterránea , en cambios de dirección e bifurcación de la CP. Unifamiliares Caja de: 45x45x15 (apéndice 9) Excepción En las plantas donde se ubican el RIT en función RS para los usuarios de planta se podrán integrar en el RIT. Pag. Anterior Menú Anterior 16

17 CP Canal. Principal (mm) Tubos 5 Ǿ 50 6 Ǿ 50 7 Ǿ 50 Ver proyecto ICT
( PAU / planta >8 o unión entre verticales, ver proyecto ICT. Pag. Anterior Menú Anterior 17

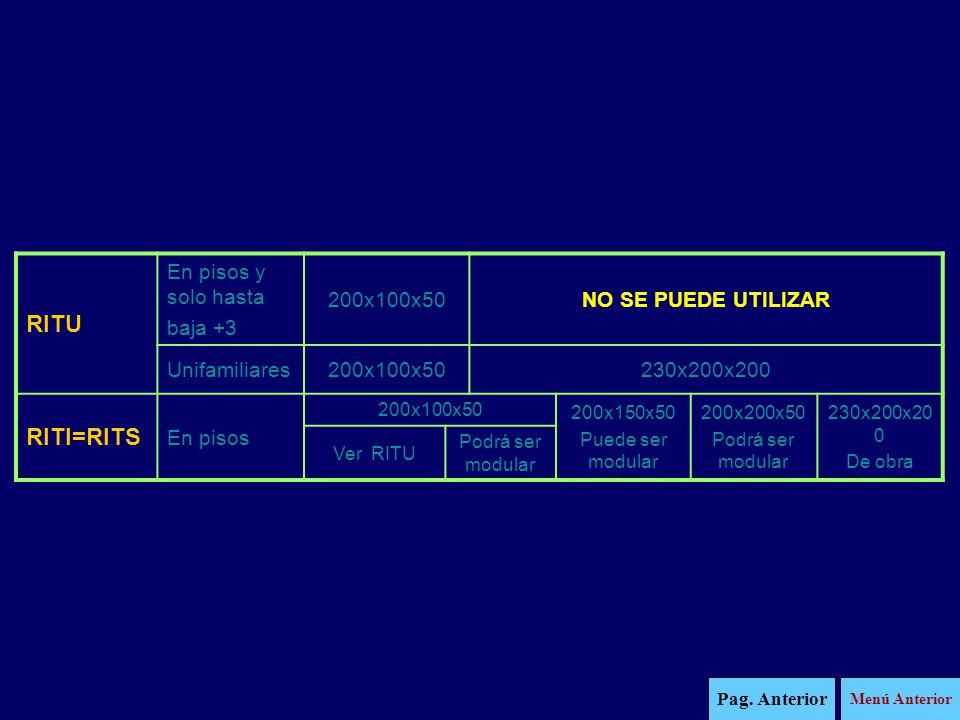

18 RITU RITI=RITS En pisos y solo hasta baja +3 200x100x50
NO SE PUEDE UTILIZAR Unifamiliares 230x200x200 RITI=RITS En pisos 200x150x50 Puede ser modular 200x200x50 Podrá ser modular De obra Ver RITU Pag. Anterior Menú Anterior 18

19 CEI Canal. De enlace inferior (mm)

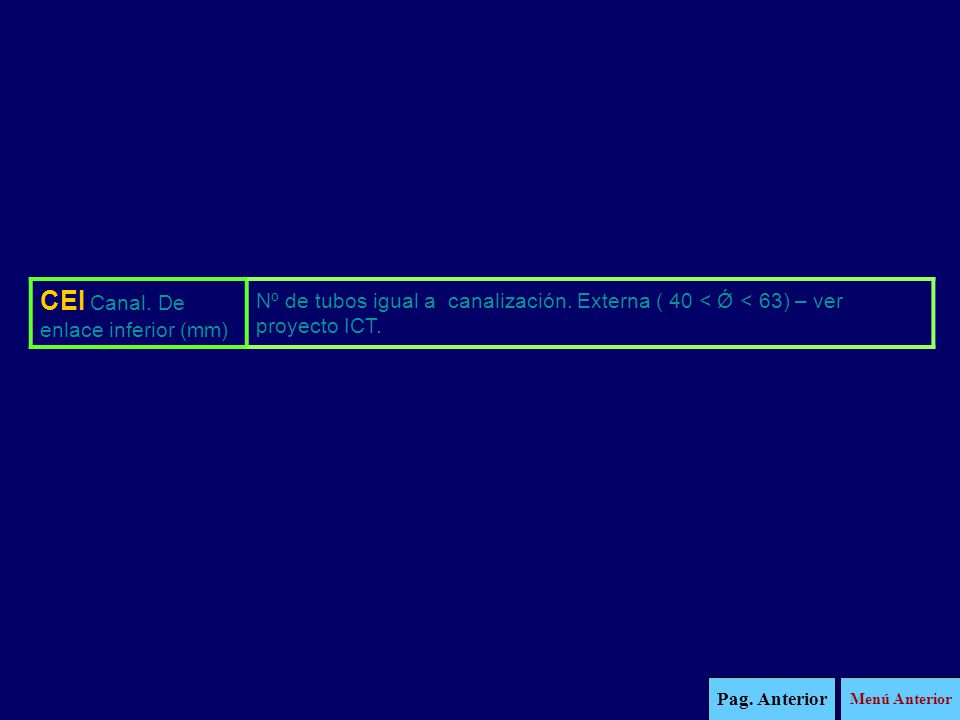

Nº de tubos igual a canalización. Externa ( 40 < Ǿ < 63) – ver proyecto ICT. Pag. Anterior Menú Anterior 19

20 CEX Canalización. externa
3 Ǿ 63 4 Ǿ 63 5 Ǿ 63 6 Ǿ 63 Pag. Anterior Menú Anterior 20

21 AE Arqueta de entrada 40x40x60 60x60x80 80x70x82
Casos excepcionales Registro de acceso pasamuros Ver proyecto ICT 1-2-3 11-12 >100 Pag. Anterior Menú Anterior 21

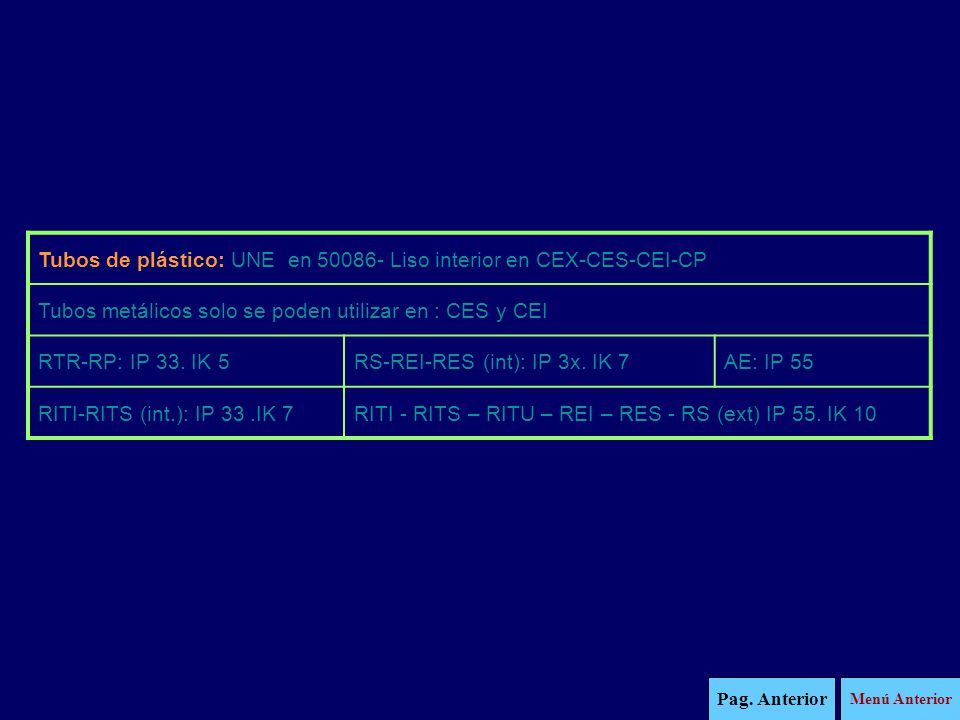

22 Tubos de plástico: UNE en 50086- Liso interior en CEX-CES-CEI-CP
Tubos metálicos solo se poden utilizar en : CES y CEI RTR-RP: IP 33. IK 5 RS-REI-RES (int): IP 3x. IK 7 AE: IP 55 RITI-RITS (int.): IP 33 .IK 7 RITI - RITS – RITU – REI – RES - RS (ext) IP 55. IK 10 Pag. Anterior Menú Anterior 22

23 Características de la instalación STDP y STBA

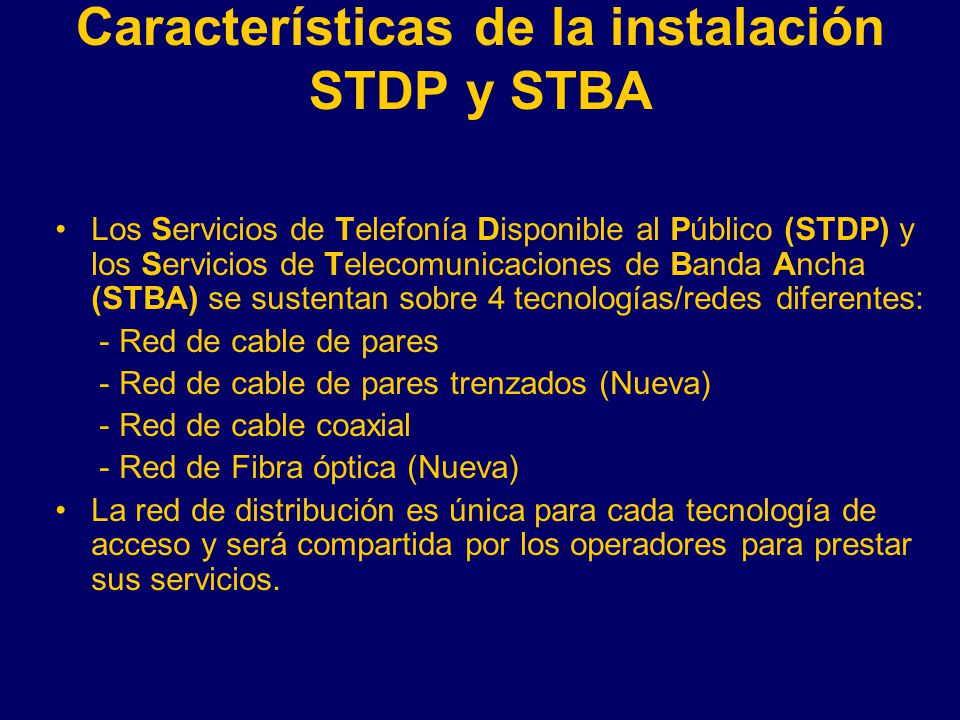

Los Servicios de Telefonía Disponible al Público (STDP) y los Servicios de Telecomunicaciones de Banda Ancha (STBA) se sustentan sobre 4 tecnologías/redes diferentes: - Red de cable de pares - Red de cable de pares trenzados (Nueva) - Red de cable coaxial - Red de Fibra óptica (Nueva) La red de distribución es única para cada tecnología de acceso y será compartida por los operadores para prestar sus servicios.

24 Tecnologías de acceso basadas en redes de cables de pares trenzados.
Previsión de demanda Como criterio de referencia, se utilizarán en aquellas edificaciones en las que la distancia entre el punto de interconexión y el punto de acceso al usuario mas alejado es inferior a 100 metros. Se admitirán soluciones diferentes a criterio del proyectista, siempre y cuando sean justificadas adecuadamente en el proyecto. a) Existen operadores del servicio. Para determinar el número de acometidas necesarias, cada una formada por un cable no apantallado de 4 pares trenzados de cobre de Clase E (Categoría 6) o superior, se aplicarán los valores siguientes: i) Viviendas: 1 acometida por vivienda. ii) Locales comerciales u oficinas en edificaciones de viviendas: ii.1) Cuando esté definida la distribución en planta de los locales u oficinas, se considerará 1 acometida para cada local u oficina. ii.2) Si sólo se conoce la superficie destinada a locales u oficinas: 1 acometida por cada 33 m2 útiles, como mínimo. iii) Locales comerciales u oficinas en edificaciones destinadas fundamentalmente a este fin: iii.1) Cuando esté definida la distribución en planta de los locales u oficinas, se considerarán 2 acometidas para cada local u oficina. iii.2) Si sólo se conoce la superficie destinada a locales u oficinas: 1 acometida por cada 33 m2 útiles, como mínimo. iv) Para dar servicio a estancias o instalaciones comunes del edificio: 2 acometidas para la edificación. b) No existen operadores del servicio. En este caso se dejarán las canalizaciones necesarias para atender las previsiones del apartado anterior dotadas con los correspondientes hilos-guía. Menú Anterior 24

25 1,2 X (nº PAU de la vertical)
Red de distribución: par telefónico/trenzado Dimensionamiento  Red Distribución Número de pares 1 VERTICAL MAS DE 1 VERTICAL Pares trenzados (UTP) 1,2 X (nº PAU de la vertical) Pares telefónicos

26 Red de cable de pares trenzados

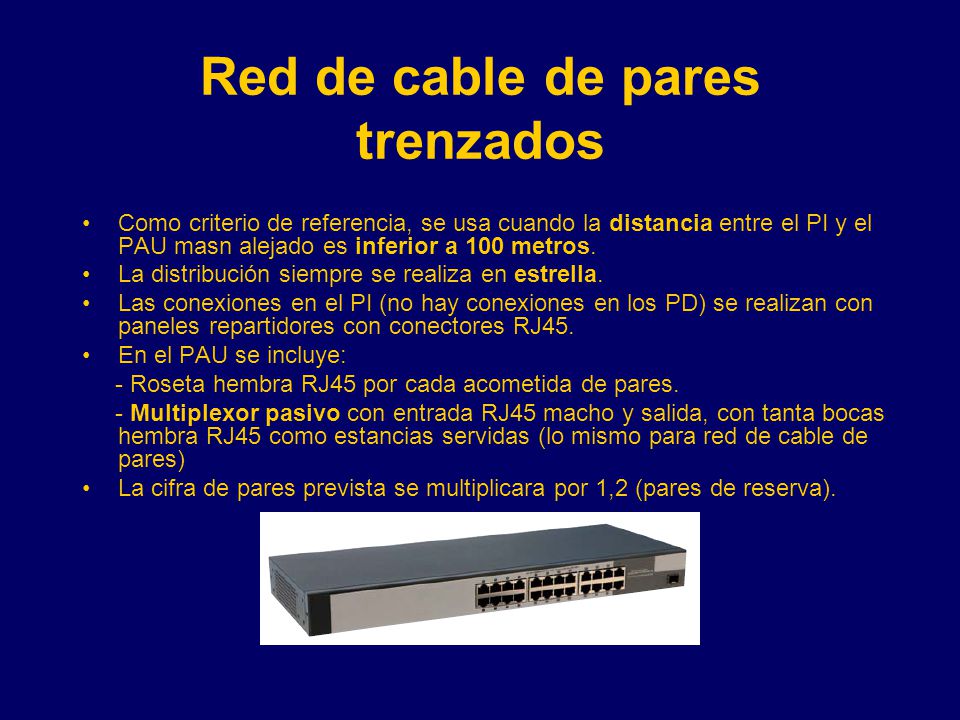

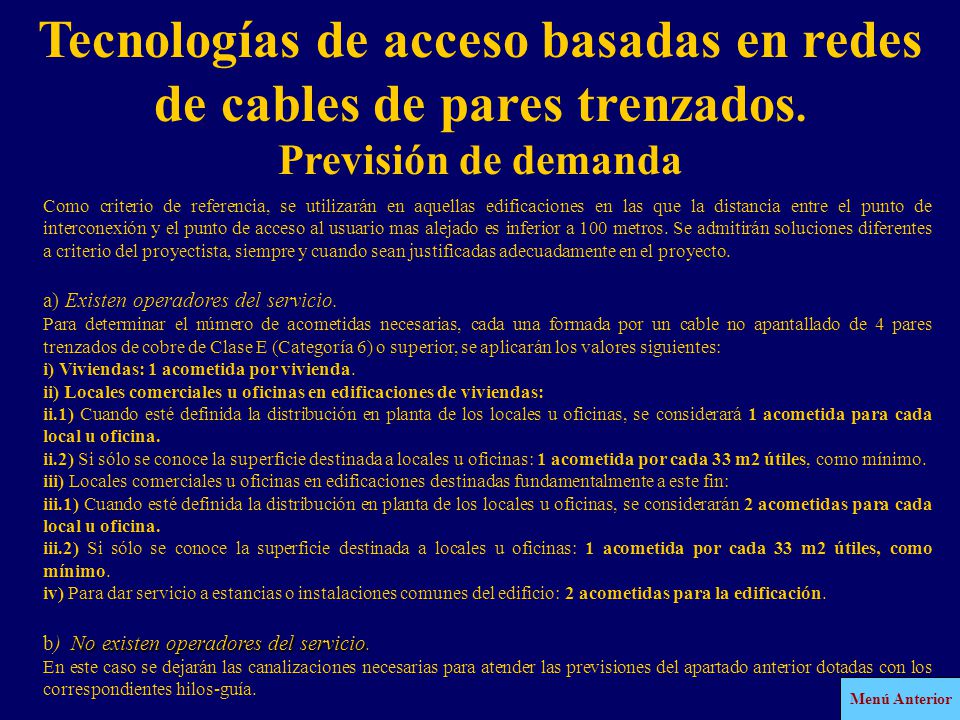

Como criterio de referencia, se usa cuando la distancia entre el PI y el PAU masn alejado es inferior a 100 metros. La distribución siempre se realiza en estrella. Las conexiones en el PI (no hay conexiones en los PD) se realizan con paneles repartidores con conectores RJ45. En el PAU se incluye: - Roseta hembra RJ45 por cada acometida de pares. - Multiplexor pasivo con entrada RJ45 macho y salida, con tanta bocas hembra RJ45 como estancias servidas (lo mismo para red de cable de pares) La cifra de pares prevista se multiplicara por 1,2 (pares de reserva).

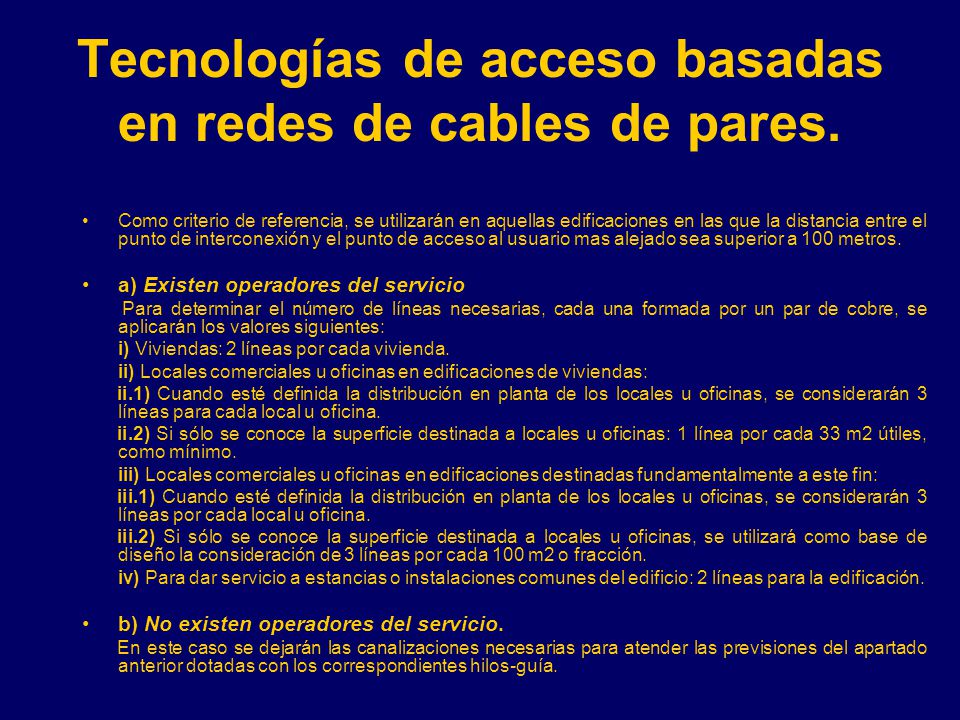

27 Tecnologías de acceso basadas en redes de cables de pares.
Como criterio de referencia, se utilizarán en aquellas edificaciones en las que la distancia entre el punto de interconexión y el punto de acceso al usuario mas alejado sea superior a 100 metros. a) Existen operadores del servicio Para determinar el número de líneas necesarias, cada una formada por un par de cobre, se aplicarán los valores siguientes: i) Viviendas: 2 líneas por cada vivienda. ii) Locales comerciales u oficinas en edificaciones de viviendas: ii.1) Cuando esté definida la distribución en planta de los locales u oficinas, se considerarán 3 líneas para cada local u oficina. ii.2) Si sólo se conoce la superficie destinada a locales u oficinas: 1 línea por cada 33 m2 útiles, como mínimo. iii) Locales comerciales u oficinas en edificaciones destinadas fundamentalmente a este fin: iii.1) Cuando esté definida la distribución en planta de los locales u oficinas, se considerarán 3 líneas por cada local u oficina. iii.2) Si sólo se conoce la superficie destinada a locales u oficinas, se utilizará como base de diseño la consideración de 3 líneas por cada 100 m2 o fracción. iv) Para dar servicio a estancias o instalaciones comunes del edificio: 2 líneas para la edificación. b) No existen operadores del servicio. En este caso se dejarán las canalizaciones necesarias para atender las previsiones del apartado anterior dotadas con los correspondientes hilos-guía.

28 Previsión de la demanda: Pares
Acometidas mediante cables de pares trenzados (UTP) Tipo Vivienda Destino vivienda Distribución definida Distribución no definida Viviendas 1 por vivienda (Separación Máx.100m) Locales Conjunto viviendas + locales 1 / local 1 Cada 33 m2 Edificio de locales/oficinas 2 / Local 1 / 33 m2 Acometidas mediante cables de pares (telefónicos) 2 por vivienda 3 / local 3 / Local 3 / 100 m2 Estancias comunes 2 líneas para la edificación Si no hay operadores: Canalización con guía

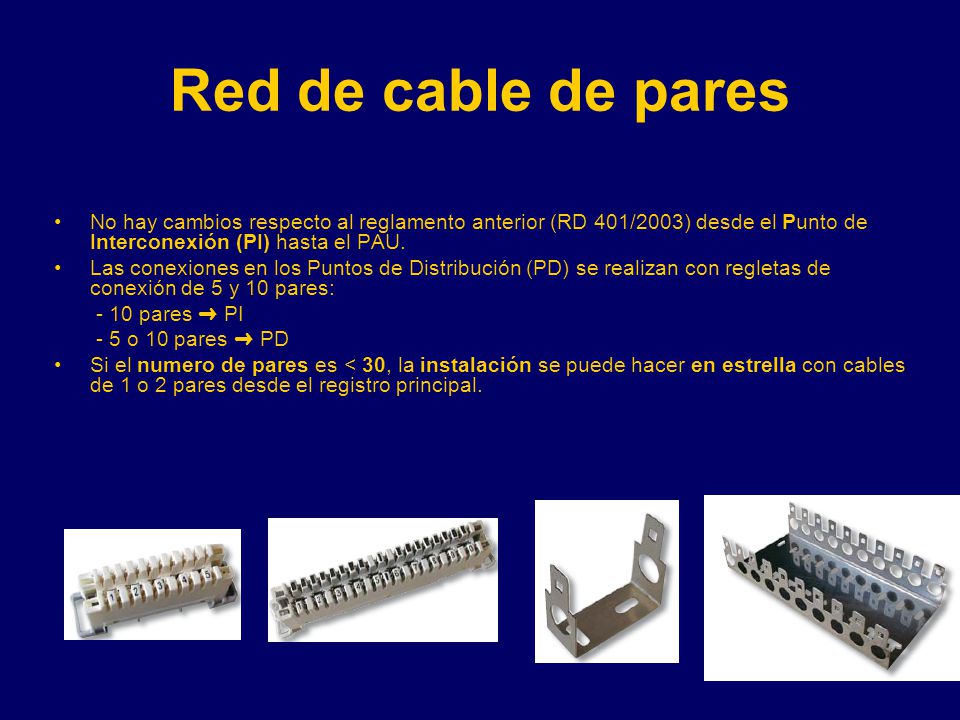

29 Red de cable de pares No hay cambios respecto al reglamento anterior (RD 401/2003) desde el Punto de Interconexión (PI) hasta el PAU. Las conexiones en los Puntos de Distribución (PD) se realizan con regletas de conexión de 5 y 10 pares: - 10 pares ➜ PI - 5 o 10 pares ➜ PD Si el numero de pares es < 30, la instalación se puede hacer en estrella con cables de 1 o 2 pares desde el registro principal.

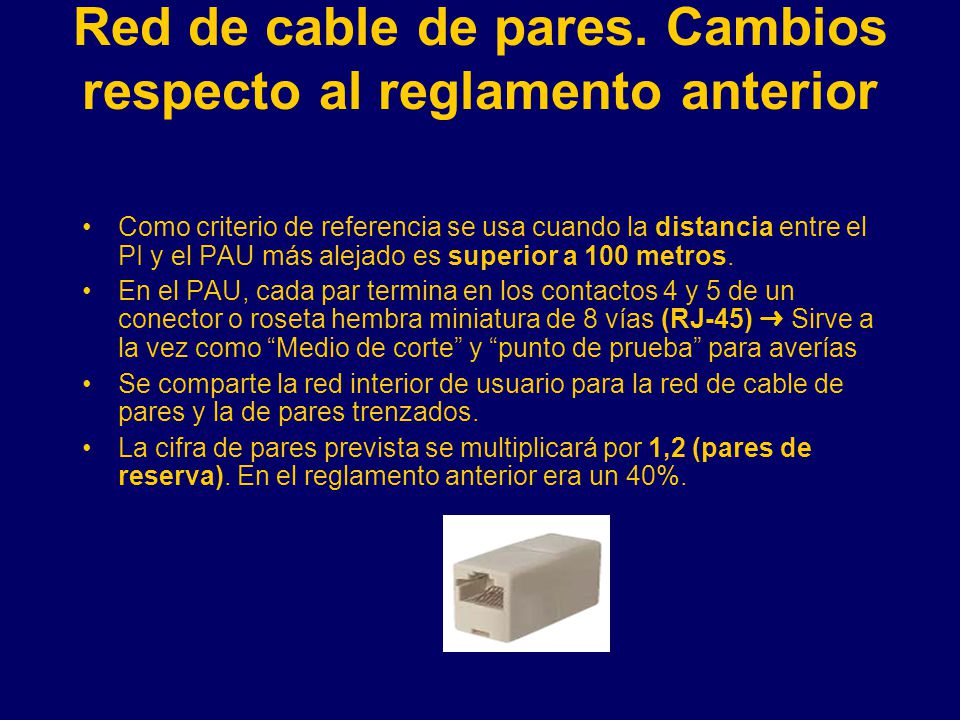

30 Red de cable de pares. Cambios respecto al reglamento anterior
Como criterio de referencia se usa cuando la distancia entre el PI y el PAU más alejado es superior a 100 metros. En el PAU, cada par termina en los contactos 4 y 5 de un conector o roseta hembra miniatura de 8 vías (RJ-45) ➜ Sirve a la vez como “Medio de corte” y “punto de prueba” para averías Se comparte la red interior de usuario para la red de cable de pares y la de pares trenzados. La cifra de pares prevista se multiplicará por 1,2 (pares de reserva). En el reglamento anterior era un 40%.

31 Tecnologías de acceso basadas en redes de cables coaxiales.
a) Existen operadores del servicio. Para determinar el número de acometidas necesarias, formadas por un cable coaxial, se aplicarán los valores siguientes: i) Viviendas: Una acometida por cada vivienda ii) Locales comerciales u oficinas: ii.1) Cuando esté definida la distribución en planta de los locales u oficinas: una acometida por cada local u oficina. ii.2) Cuando no esté definida la distribución en planta de locales u oficinas, en el registro secundario de la planta se dejará disponible una acometida por cada 100 m2. iii) Para dar servicio a estancias o instalaciones comunes del edificio: Dos acometidas para la edificación. b) No existen operadores del servicio . En este caso se dejarán las canalizaciones necesarias para atender las previsiones del apartado anterior dotadas con los correspondientes hilos-guía.

32 Previsión de la demanda: Coaxiales y F.O.

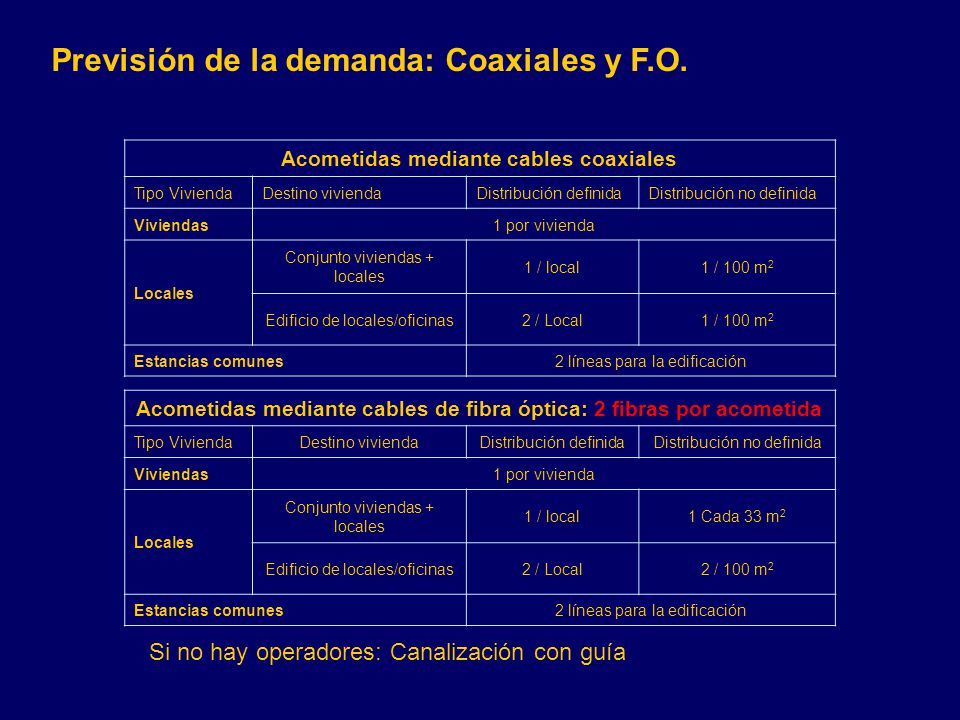

Acometidas mediante cables coaxiales Tipo Vivienda Destino vivienda Distribución definida Distribución no definida Viviendas 1 por vivienda Locales Conjunto viviendas + locales 1 / local 1 / 100 m2 Edificio de locales/oficinas 2 / Local Estancias comunes 2 líneas para la edificación Acometidas mediante cables de fibra óptica: 2 fibras por acometida Tipo Vivienda Destino vivienda Distribución definida Distribución no definida Viviendas 1 por vivienda Locales Conjunto viviendas + locales 1 / local 1 Cada 33 m2 Edificio de locales/oficinas 2 / Local 2 / 100 m2 Estancias comunes 2 líneas para la edificación Si no hay operadores: Canalización con guía

33 Red de cable coaxial Banda de trabajo: 86 – 862 MHz

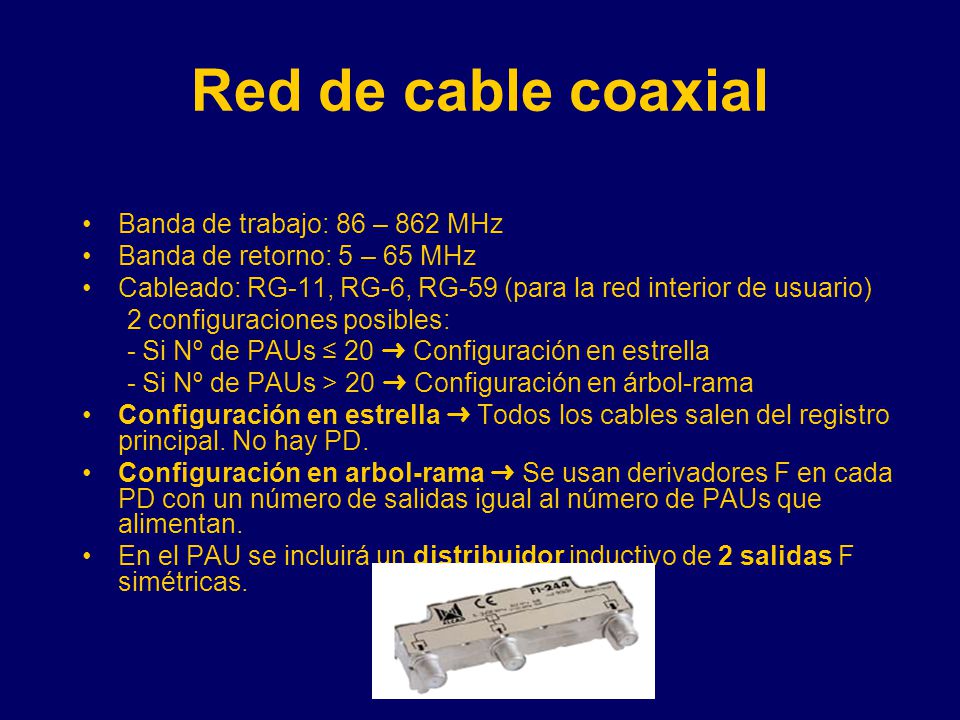

Banda de retorno: 5 – 65 MHz Cableado: RG-11, RG-6, RG-59 (para la red interior de usuario) 2 configuraciones posibles: - Si Nº de PAUs ≤ 20 ➜ Configuración en estrella - Si Nº de PAUs > 20 ➜ Configuración en árbol-rama Configuración en estrella ➜ Todos los cables salen del registro principal. No hay PD. Configuración en arbol-rama ➜ Se usan derivadores F en cada PD con un número de salidas igual al número de PAUs que alimentan. En el PAU se incluirá un distribuidor inductivo de 2 salidas F simétricas.

34 Tecnologías de acceso basadas en redes de cables de fibra óptica.

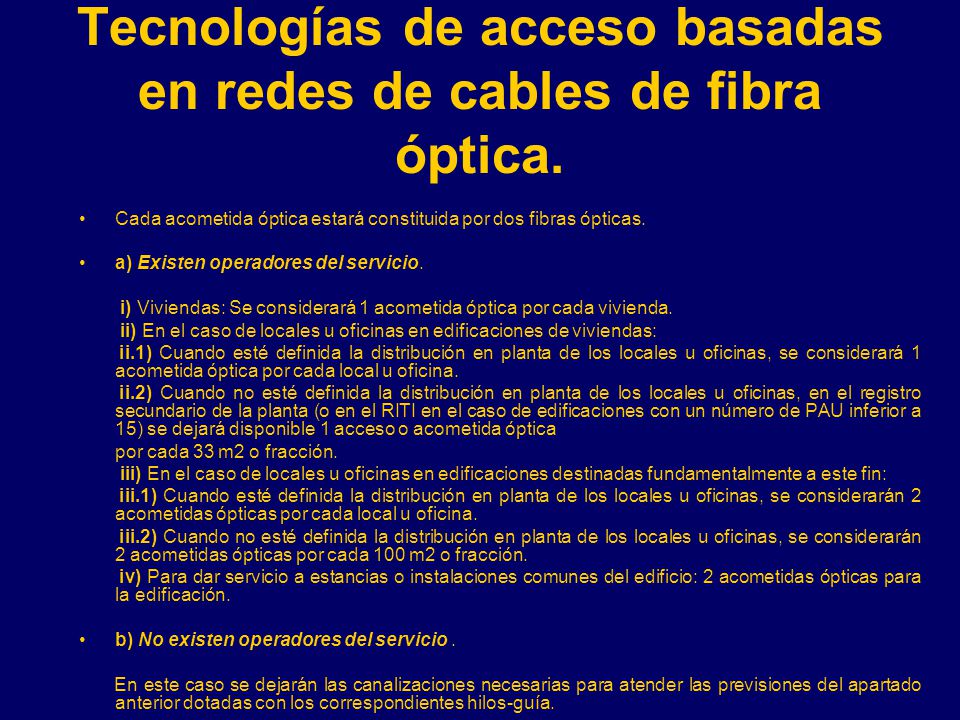

Cada acometida óptica estará constituida por dos fibras ópticas. a) Existen operadores del servicio. i) Viviendas: Se considerará 1 acometida óptica por cada vivienda. ii) En el caso de locales u oficinas en edificaciones de viviendas: ii.1) Cuando esté definida la distribución en planta de los locales u oficinas, se considerará 1 acometida óptica por cada local u oficina. ii.2) Cuando no esté definida la distribución en planta de los locales u oficinas, en el registro secundario de la planta (o en el RITI en el caso de edificaciones con un número de PAU inferior a 15) se dejará disponible 1 acceso o acometida óptica por cada 33 m2 o fracción. iii) En el caso de locales u oficinas en edificaciones destinadas fundamentalmente a este fin: iii.1) Cuando esté definida la distribución en planta de los locales u oficinas, se considerarán 2 acometidas ópticas por cada local u oficina. iii.2) Cuando no esté definida la distribución en planta de los locales u oficinas, se considerarán 2 acometidas ópticas por cada 100 m2 o fracción. iv) Para dar servicio a estancias o instalaciones comunes del edificio: 2 acometidas ópticas para la edificación. b) No existen operadores del servicio . En este caso se dejarán las canalizaciones necesarias para atender las previsiones del apartado anterior dotadas con los correspondientes hilos-guía.

35 Red de distribución: Fibra óptica
Siempre punto a punto Caja de segregación en registro secundario Estrella desde el RITI Se almacenan los bucles y fibras sobrantes

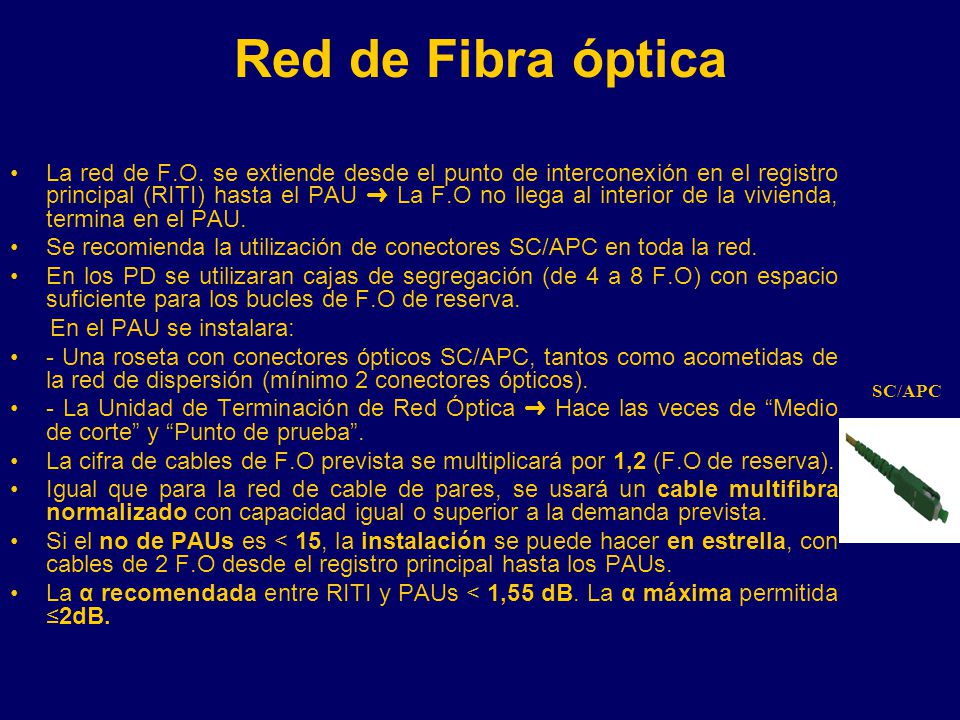

36 Red de Fibra óptica La red de F.O. se extiende desde el punto de interconexión en el registro principal (RITI) hasta el PAU ➜ La F.O no llega al interior de la vivienda, termina en el PAU. Se recomienda la utilización de conectores SC/APC en toda la red. En los PD se utilizaran cajas de segregación (de 4 a 8 F.O) con espacio suficiente para los bucles de F.O de reserva. En el PAU se instalara: - Una roseta con conectores ópticos SC/APC, tantos como acometidas de la red de dispersión (mínimo 2 conectores ópticos). - La Unidad de Terminación de Red Óptica ➜ Hace las veces de “Medio de corte” y “Punto de prueba”. La cifra de cables de F.O prevista se multiplicará por 1,2 (F.O de reserva). Igual que para la red de cable de pares, se usará un cable multifibra normalizado con capacidad igual o superior a la demanda prevista. Si el no de PAUs es < 15, la instalación se puede hacer en estrella, con cables de 2 F.O desde el registro principal hasta los PAUs. La α recomendada entre RITI y PAUs < 1,55 dB. La α máxima permitida ≤2dB. SC/APC

37 Red de distribución: Cable coaxial/FO
Coaxial: dimensionamiento REDES DE CABLE COAXIAL 1 vertical Varias verticales < 20 PAU Red en estrella Cada una se tratará de forma independiente > 20 PAU Red árbol – rama (1 cable) Fibra óptica: dimensionamiento REDES DE FIBRA OPTICA < 15 PAU: Instalación punto a punto: 2 fibras /usuario desde el RITI 1 Vertical (nº fibras) 1,2 x (nº PAU de la vertical) > 1 Vertical (nº fibras) 1,2 x (nº PAU de cada vertical) Si se usa cables multifibra redondear el nº de fibras

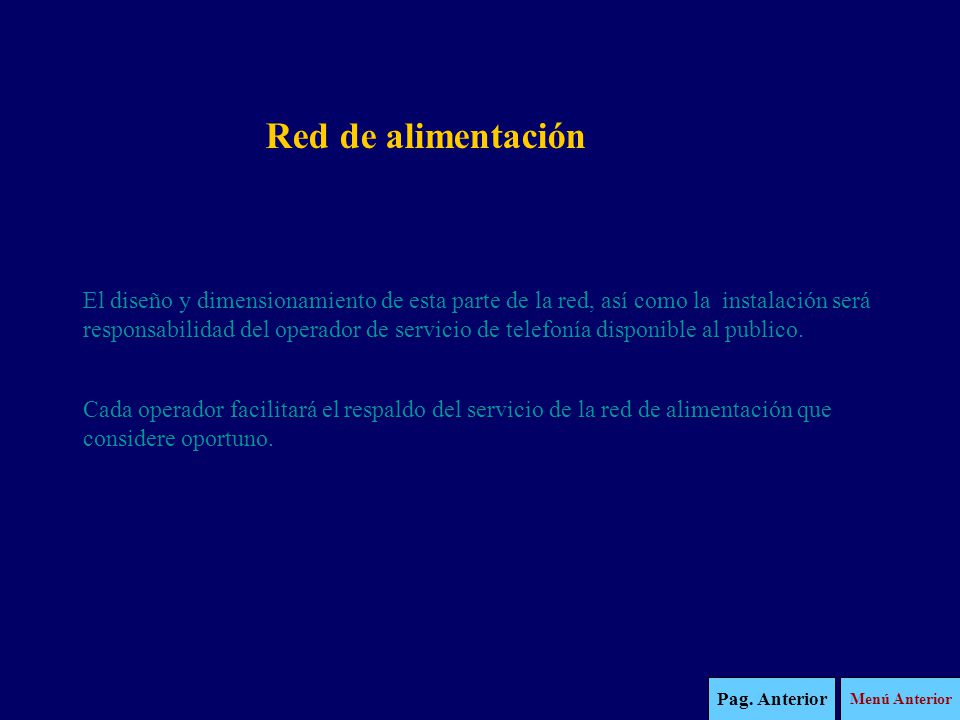

38 Red de alimentación El diseño y dimensionamiento de esta parte de la red, así como la instalación será responsabilidad del operador de servicio de telefonía disponible al publico. Cada operador facilitará el respaldo del servicio de la red de alimentación que considere oportuno. Pag. Anterior Menú Anterior 38

39 Red de distribución Realizada la previsión de demanda, tanto por planta como la total del inmueble, la red de distribución se dimensionará de acuerdo a lo siguiente: La cifra de demanda prevista se multiplicará por 1,2. para que asegura una ocupación máxima del 60 % para prever posibles averías o desviación por exceso de demanda de líneas. Obtenido el número teórico de pares se utilizará cable normalizado. El cable utilizado será como máximo de 100 pares. El menor número de cables se hará de acuerdo con la siguiente tabla: 25 < N < 50 1 50 pares [1 (50 p.)] 50< N < 75 75 pares [1 (75 p.)] 75 < N < 100 100 pares [1 (100p.)] 100 < N < 125 2 1 (100 p.) + 1 (25 p.) o 1 (75 p.) + 1 (50 p.) 125 < N < 125 1 (100 p.) + 1 (50 p.) o 2 (75 p.) 150 < N < 175 1 (100 p.) + 1 (75 p.) 175 < N < 200 2 (100 p.) 200 < N < 225 3 2 (100 p.) + 1 (25 p.) o 3 (75 p.) 225 < N < 250 2 (100 p.) + 1 (50 p.) o 1 (100 p.) + 2 (75 p.) 250 < N < 275 2 (100 p.) + 1 (75 p.) 275 < N < 300 3 (100 p.) Pag. Anterior Menú Anterior 39

40 Red de distribución

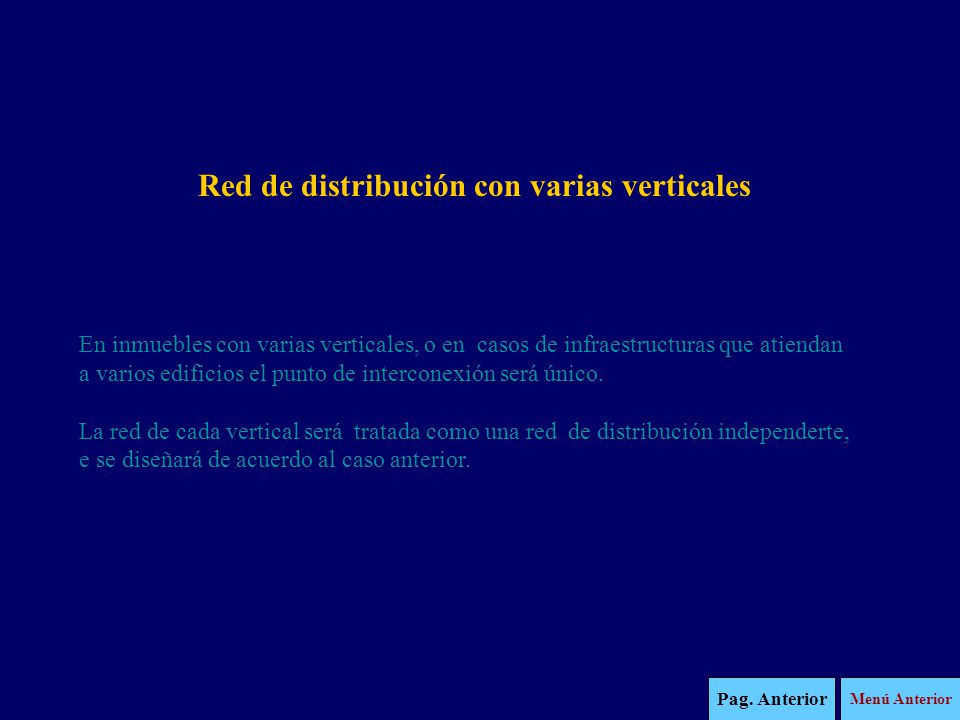

41 Red de distribución con varias verticales
En inmuebles con varias verticales, o en casos de infraestructuras que atiendan a varios edificios el punto de interconexión será único. La red de cada vertical será tratada como una red de distribución independerte, e se diseñará de acuerdo al caso anterior. Pag. Anterior Menú Anterior 41

42 Redes de cables de pares trenzados.
a) Edificaciones con una vertical. Conocida la necesidad futura a largo plazo, tanto por plantas como en el total de la edificación, o estimada dicha necesidad según lo indicado en el apartado 3.1.1, se dimensionará la red de distribución multiplicando la cifra de demanda prevista por el factor 1,2, lo que asegura una reserva suficiente para prever posibles averías de alguna acometida o alguna desviación por exceso en la demanda de acometidas. b) Edificaciones con varias verticales. La red de cada vertical será tratada como una red de distribución independiente, y se diseñará de acuerdo con el apartado anterior.

43 Redes de cables de pares.

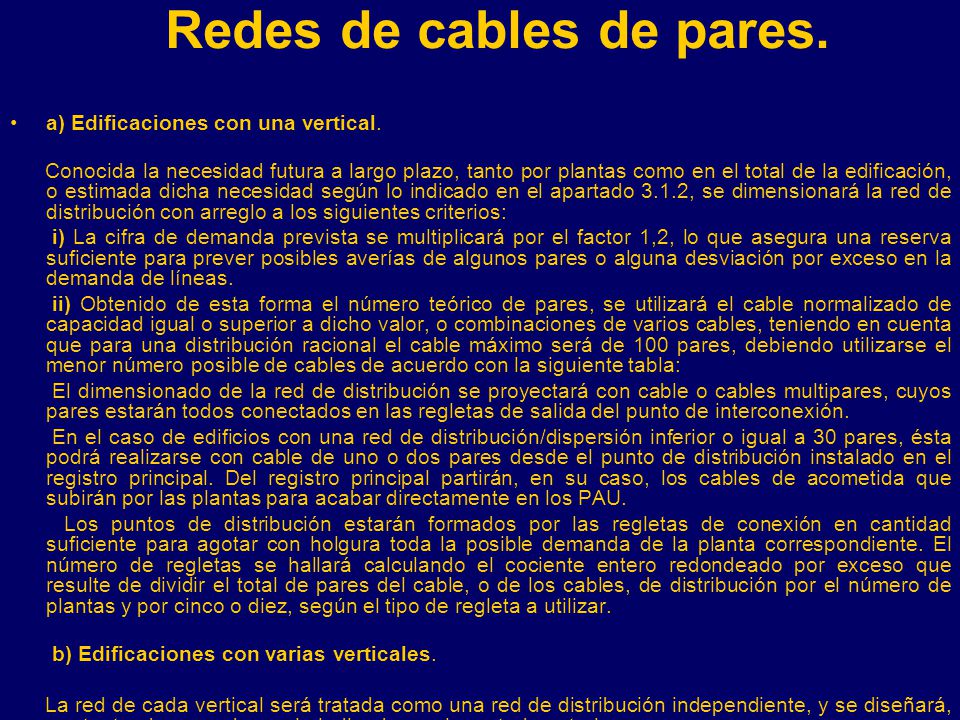

a) Edificaciones con una vertical. Conocida la necesidad futura a largo plazo, tanto por plantas como en el total de la edificación, o estimada dicha necesidad según lo indicado en el apartado 3.1.2, se dimensionará la red de distribución con arreglo a los siguientes criterios: i) La cifra de demanda prevista se multiplicará por el factor 1,2, lo que asegura una reserva suficiente para prever posibles averías de algunos pares o alguna desviación por exceso en la demanda de líneas. ii) Obtenido de esta forma el número teórico de pares, se utilizará el cable normalizado de capacidad igual o superior a dicho valor, o combinaciones de varios cables, teniendo en cuenta que para una distribución racional el cable máximo será de 100 pares, debiendo utilizarse el menor número posible de cables de acuerdo con la siguiente tabla: El dimensionado de la red de distribución se proyectará con cable o cables multipares, cuyos pares estarán todos conectados en las regletas de salida del punto de interconexión. En el caso de edificios con una red de distribución/dispersión inferior o igual a 30 pares, ésta podrá realizarse con cable de uno o dos pares desde el punto de distribución instalado en el registro principal. Del registro principal partirán, en su caso, los cables de acometida que subirán por las plantas para acabar directamente en los PAU. Los puntos de distribución estarán formados por las regletas de conexión en cantidad suficiente para agotar con holgura toda la posible demanda de la planta correspondiente. El número de regletas se hallará calculando el cociente entero redondeado por exceso que resulte de dividir el total de pares del cable, o de los cables, de distribución por el número de plantas y por cinco o diez, según el tipo de regleta a utilizar. b) Edificaciones con varias verticales. La red de cada vertical será tratada como una red de distribución independiente, y se diseñará, por tanto, de acuerdo con lo indicado en el apartado anterior.

44 Red de distribución de pares telefónicos

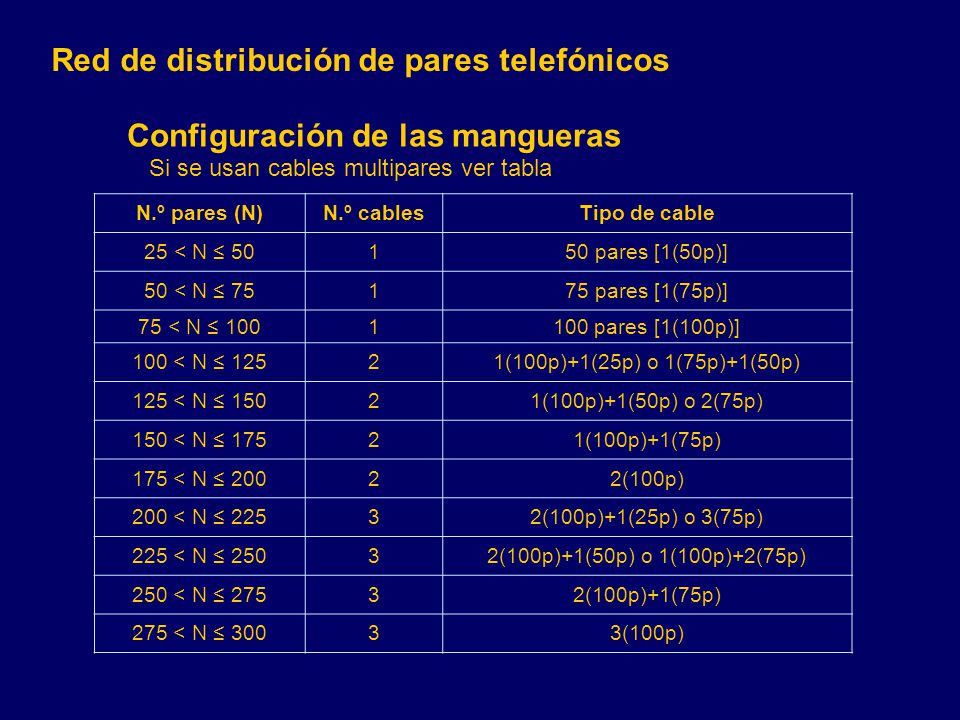

Configuración de las mangueras Si se usan cables multipares ver tabla N.º pares (N) N.º cables Tipo de cable 25 < N ≤ 50 1 50 pares [1(50p)] 50 < N ≤ 75 75 pares [1(75p)] 75 < N ≤ 100 100 pares [1(100p)] 100 < N ≤ 125 2 1(100p)+1(25p) o 1(75p)+1(50p) 125 < N ≤ 150 1(100p)+1(50p) o 2(75p) 150 < N ≤ 175 1(100p)+1(75p) 175 < N ≤ 200 2(100p) 200 < N ≤ 225 3 2(100p)+1(25p) o 3(75p) 225 < N ≤ 250 2(100p)+1(50p) o 1(100p)+2(75p) 250 < N ≤ 275 2(100p)+1(75p) 275 < N ≤ 300 3(100p)

45 Redes de cables coaxiales.
a) Edificaciones con una vertical: i) Configuración en estrella: Se empleará en edificaciones con un número de PAU no superior a 20. En el registro principal los cables serán terminados en un conector tipo F, mientras que en los PAU se conectarán a los distribuidores de cada usuario situados en los mismos. ii) Configuración en árbol-rama: Se empleará en edificaciones con un número de PAU superior a 20. La red de distribución se realizará con un único cable coaxial que saldrá del registro principal situado en el RITI y terminará en el último registro secundario. En cada registro secundario se insertará el derivador apropiado para alimentar los PAU de cada planta. En el panel de salida del registro principal, el cable coaxial que constituye la red de distribución será terminado en un conector tipo F. b) Edificaciones con varias vertical. La red de cada vertical será tratada como una red de distribución independiente, y se diseñará, por tanto, de acuerdo con lo indicado en el apartado anterior.

46 Redes de cables de fibra óptica.
a) Edificaciones con una vertical . Conocida la necesidad futura a medio y largo plazo, tanto por plantas como en el total de la edificación, o estimada dicha necesidad según lo indicado en el apartado 3.1.4, se dimensionará la red de distribución con arreglo a los siguientes criterios: i) La cifra de demanda prevista se multiplicará por el factor 1,2 lo que asegura una reserva suficiente para prever posibles averías de algunas fibras ópticas o alguna desviación por exceso sobre la demanda prevista. ii) Obtenido de esta forma el número teórico de fibras ópticas necesarias, se utilizará el cable multifibra normalizado de capacidad igual o superior a dicho valor o combinaciones de varios cables normalizados, teniendo también en cuenta la técnica de instalación que se vaya a utilizar para la extracción de las fibras ópticas correspondientes a cada registro secundario. Las fibras sobrantes, distribuidas de manera uniforme en los diferentes registros secundarios, quedarán disponibles correctamente alojadas en los mismos, para su utilización en el momento apropiado. En el caso de edificios con una red de distribución/dispersión que dé servicio a un número de PAU inferior o igual a 15, la red de distribución/dispersión podrá realizarse con cables de acometida de dos fibras ópticas directamente desde el punto de distribución ubicado en el registro principal. De él saldrán, en su caso, los cables de acometida que subirán a las plantas para acabar directamente en los PAU. b) Edificaciones con varias vertical. La red de cada vertical será tratada como una red de distribución independiente, y se diseñará, por tanto, de acuerdo con lo indicado en el apartado anterior.

47 Red de dispersión para el caso de la Fibra óptica
Se instalarán cables de acometida interior que cubran la demanda prevista, y se conectaran los correspondiente terminal de regleta en el punto de distribución. Esta conexión se realizará correlativamente de arriba a bajo de acuerdo con una ordenación de viviendas. Red de dispersión para el caso de la Fibra óptica Se instalaran tantos cables de fibra óptica de acometida necesarios para cubrir la demanda prevista en cada vivienda o local. Terminaran en el PAU de cada vivienda, en la roseta correspondiente. Menú Anterior 47

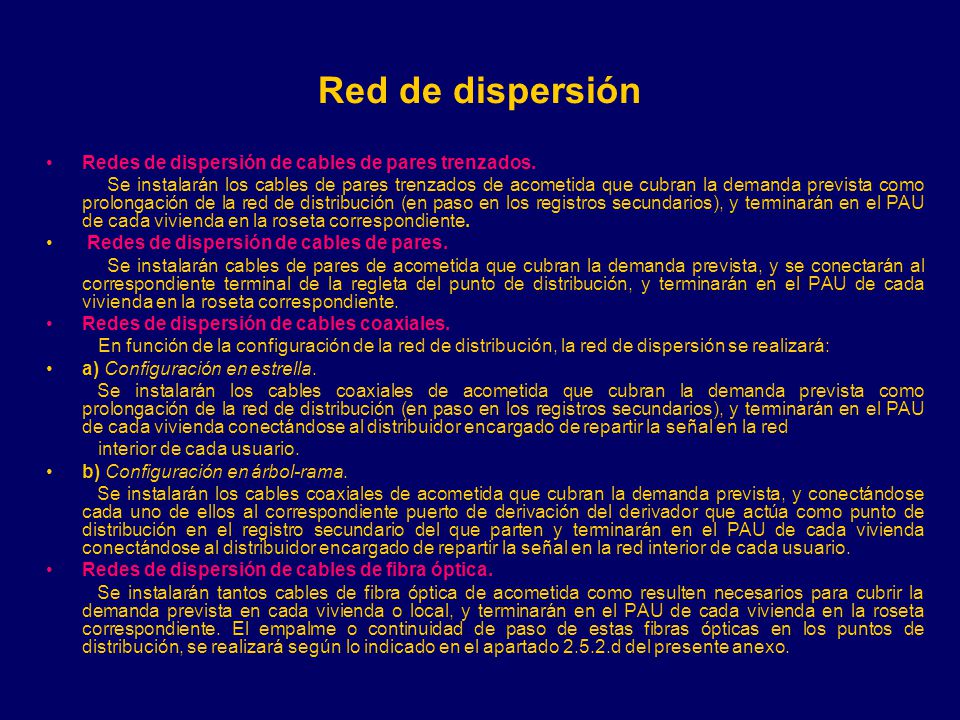

48 Red de dispersión Redes de dispersión de cables de pares trenzados.
Se instalarán los cables de pares trenzados de acometida que cubran la demanda prevista como prolongación de la red de distribución (en paso en los registros secundarios), y terminarán en el PAU de cada vivienda en la roseta correspondiente. Redes de dispersión de cables de pares. Se instalarán cables de pares de acometida que cubran la demanda prevista, y se conectarán al correspondiente terminal de la regleta del punto de distribución, y terminarán en el PAU de cada vivienda en la roseta correspondiente. Redes de dispersión de cables coaxiales. En función de la configuración de la red de distribución, la red de dispersión se realizará: a) Configuración en estrella. Se instalarán los cables coaxiales de acometida que cubran la demanda prevista como prolongación de la red de distribución (en paso en los registros secundarios), y terminarán en el PAU de cada vivienda conectándose al distribuidor encargado de repartir la señal en la red interior de cada usuario. b) Configuración en árbol-rama. Se instalarán los cables coaxiales de acometida que cubran la demanda prevista, y conectándose cada uno de ellos al correspondiente puerto de derivación del derivador que actúa como punto de distribución en el registro secundario del que parten y terminarán en el PAU de cada vivienda conectándose al distribuidor encargado de repartir la señal en la red interior de cada usuario. Redes de dispersión de cables de fibra óptica. Se instalarán tantos cables de fibra óptica de acometida como resulten necesarios para cubrir la demanda prevista en cada vivienda o local, y terminarán en el PAU de cada vivienda en la roseta correspondiente. El empalme o continuidad de paso de estas fibras ópticas en los puntos de distribución, se realizará según lo indicado en el apartado d del presente anexo.

49 Red de dispersión: Fibra óptica

50 Red interior de usuario
BAT: Base de Acceso Terminal (1): Excluidos baños y trasteros (2): Alimentadas por acometidas de pares trenzados independientes procedentes del PAU

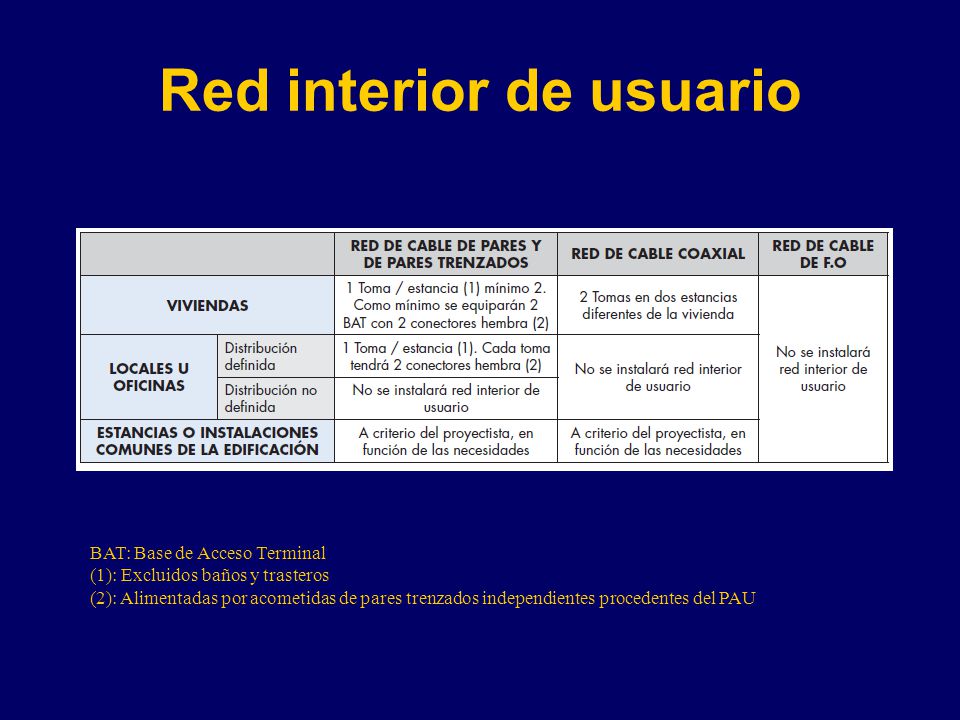

51 RED INTERIOR DE USUARIO. DIMENSIONAMIENTO MÍNIMO
Red de pares trenzados. a) Viviendas El número de registros de toma equipados con BAT será de uno por cada estancia, excluidos baños y trasteros, con un mínimo de dos. Como mínimo, en dos de los registros de toma se equiparán BAT con dos tomas o conectores hembra, alimentadas por acometidas de pares trenzados independientes procedentes del PAU. b) Locales u oficinas, cuando esté definida su distribución interior en estancias. El número de registros de toma será de uno por cada estancia, excluidos baños y trasteros, equipados con BAT con dos tomas o conectores hembra, alimentadas por acometidas de pares trenzados independientes procedentes del PAU. c) Locales u oficinas, cuando no esté definida su distribución interior en estancias. No se instalará red interior de usuario. En este caso, el diseño y dimensionamiento de la red interior de usuario, así como su realización futura, será responsabilidad de la propiedad del local u oficina, cuando se ejecute el proyecto de distribución en estancias. d) Estancias o instalaciones comunes del edificio. El proyectista definirá el dimensionamiento de la red interior en estas estancias teniendo en cuenta la finalidad de las estancias y las prestaciones previstas para la edificación. Red de cables coaxiales. Se instalarán, y alimentarán con el correspondiente cable coaxial desde el PAU, dos registros de toma, equipados con la correspondiente toma, en dos estancias diferentes de la vivienda. b) Locales No se instalará red interior de usuario. En este caso, el diseño y dimensionamiento de la red de cableado coaxial, así como su realización futura, será responsabilidad de la propiedad del local u oficina, cuando se ejecute el proyecto de distribución en estancias. c) Estancias comunes

52 Acometidas mediante cables de pares trenzados (UTP)
Previsión de la demanda: Pares Acometidas mediante cables de pares trenzados (UTP) Tipo Vivienda Destino vivienda Distribución definida Distribución no definida Viviendas 1 por vivienda (Separación Máx.100m) Locales Conjunto viviendas + locales 1 / local 1 Cada 33 m2 Edificio de locales/oficinas 2 / Local 1 / 33 m2 Acometidas mediante cables de pares (telefónicos) 2 por vivienda 3 / local 3 / Local 3 / 100 m2 Estancias comunes 2 líneas para la edificación Si no hay operadores: Canalización con guía

53 Previsión de la demanda: Coaxiales y F.O.
Acometidas mediante cables coaxiales Tipo Vivienda Destino vivienda Distribución definida Distribución no definida Viviendas 1 por vivienda Locales Conjunto viviendas + locales 1 / local 1 / 100 m2 Edificio de locales/oficinas 2 / Local Estancias comunes 2 líneas para la edificación Acometidas mediante cables de fibra óptica: 2 fibras por acometida Tipo Vivienda Destino vivienda Distribución definida Distribución no definida Viviendas 1 por vivienda Locales Conjunto viviendas + locales 1 / local 1 Cada 33 m2 Edificio de locales/oficinas 2 / Local 2 / 100 m2 Estancias comunes 2 líneas para la edificación Si no hay operadores: Canalización con guía

54 1,2 X (nº PAU de la vertical)
Red de distribución: par telefónico/trenzado Dimensionamiento  Red Distribución Número de pares 1 VERTICAL MAS DE 1 VERTICAL Pares trenzados (UTP) 1,2 X (nº PAU de la vertical) Pares telefónicos

55 Red de distribución de pares telefónicos
Configuración de las mangueras Si se usan cables multipares ver tabla N.º pares (N) N.º cables Tipo de cable 25 < N ≤ 50 1 50 pares [1(50p)] 50 < N ≤ 75 75 pares [1(75p)] 75 < N ≤ 100 100 pares [1(100p)] 100 < N ≤ 125 2 1(100p)+1(25p) o 1(75p)+1(50p) 125 < N ≤ 150 1(100p)+1(50p) o 2(75p) 150 < N ≤ 175 1(100p)+1(75p) 175 < N ≤ 200 2(100p) 200 < N ≤ 225 3 2(100p)+1(25p) o 3(75p) 225 < N ≤ 250 2(100p)+1(50p) o 1(100p)+2(75p) 250 < N ≤ 275 2(100p)+1(75p) 275 < N ≤ 300 3(100p)
