1 URBANIZACIÓN VILLAS DE LA MAGDALENA SANTA BÁRBARA DE PINTO - MAGDALENA

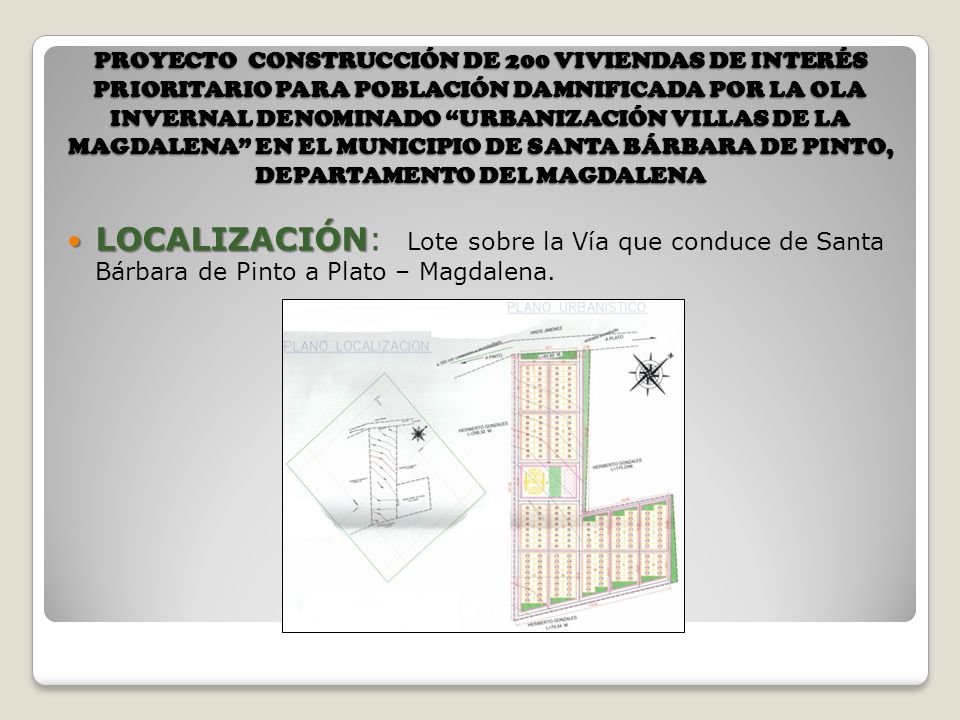

2 PROYECTO CONSTRUCCIÓN DE 200 VIVIENDAS DE INTERÉS PRIORITARIO PARA POBLACIÓN DAMNIFICADA POR LA OLA INVERNAL DENOMINADO “URBANIZACIÓN VILLAS DE LA MAGDALENA” EN EL MUNICIPIO DE SANTA BÁRBARA DE PINTO, DEPARTAMENTO DEL MAGDALENA LOCALIZACIÓN LOCALIZACIÓN: Lote sobre la Vía que conduce de Santa Bárbara de Pinto a Plato – Magdalena.

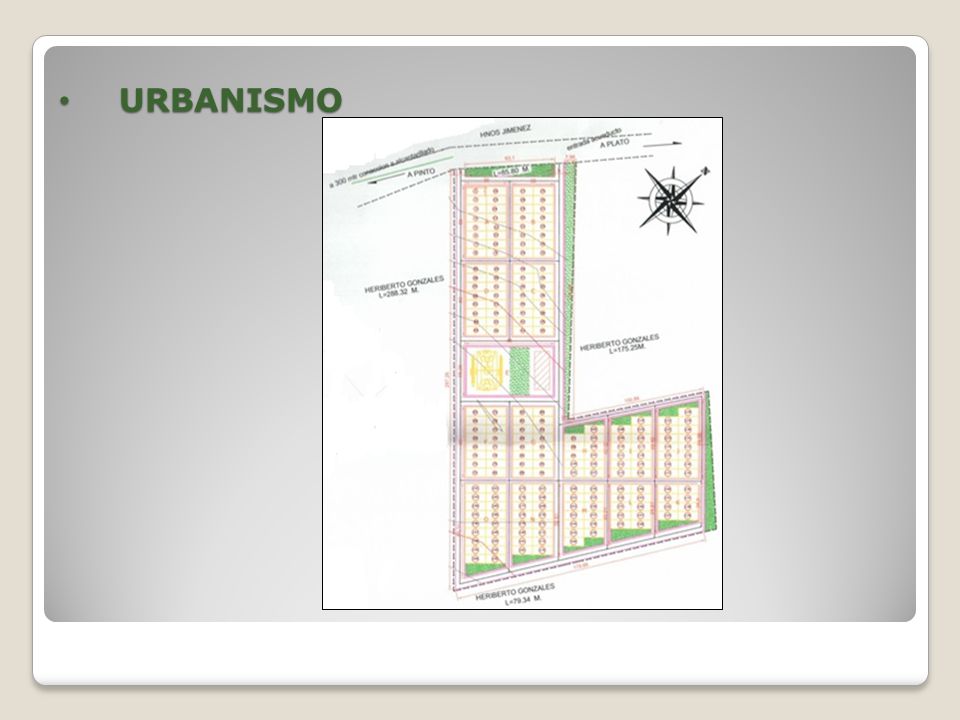

3 URBANISMO URBANISMO

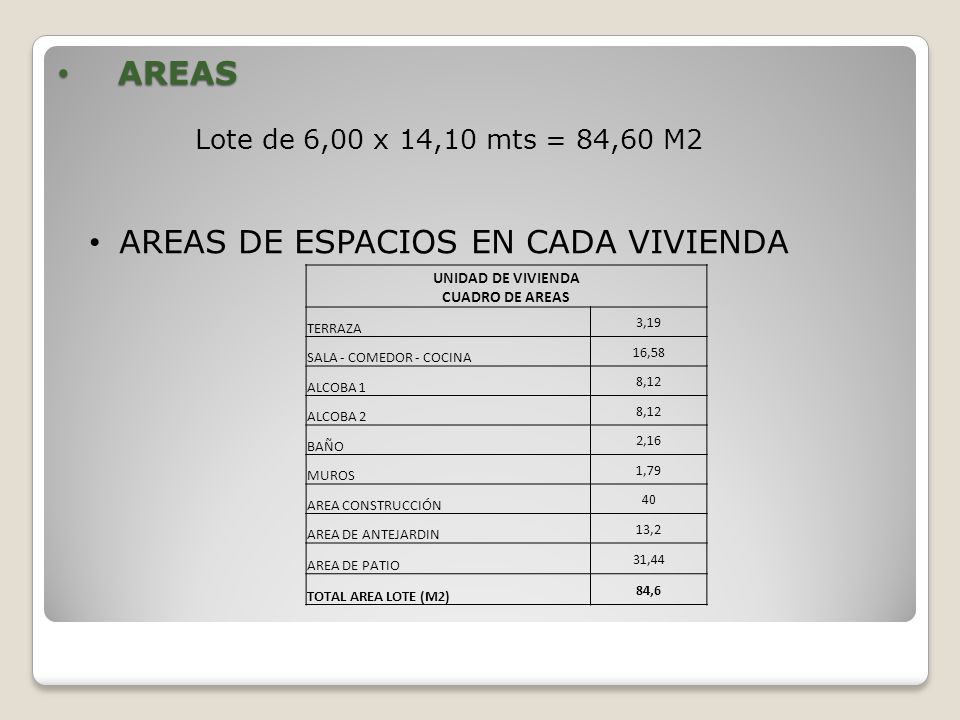

4 AREAS AREAS Lote de 6,00 x 14,10 mts = 84,60 M2 AREAS DE ESPACIOS EN CADA VIVIENDA UNIDAD DE VIVIENDA CUADRO DE AREAS TERRAZA 3,19 SALA - COMEDOR - COCINA 16,58 ALCOBA 1 8,12 ALCOBA 2 8,12 BAÑO 2,16 MUROS 1,79 AREA CONSTRUCCIÓN 40 AREA DE ANTEJARDIN 13,2 AREA DE PATIO 31,44 TOTAL AREA LOTE (M2) 84,6

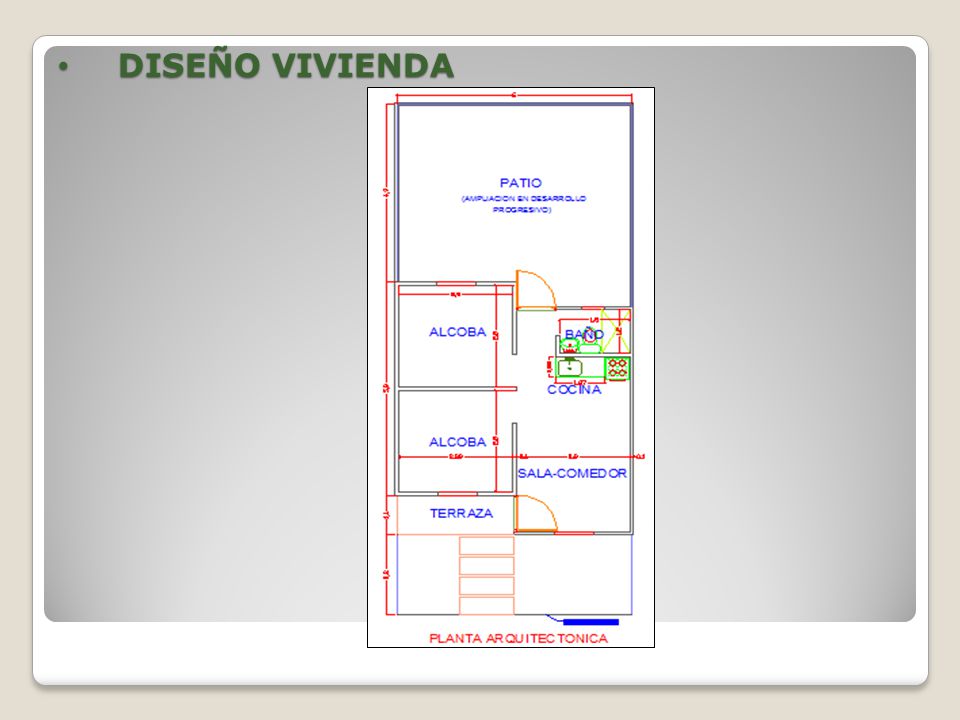

5 DISEÑO VIVIENDA DISEÑO VIVIENDA

6 ESPACIOS DE LA VIVIENDA ESPACIOS DE LA VIVIENDA TERRAZA, HALL, SALA-COMEDOR, COCINA, DOS ALCOBAS, BAÑO, PATIO.

7 FACHADA PRINCIPAL FACHADA PRINCIPAL

8 ALGUNAS ESPECIFICACIONES TECNICAS RELLENOS: SE REFIERE A MATERIAL SELECCIONADO CON PREVIO ANÁLISIS DE LABORATORIO DE SUELOS Y APROBACIÓN POR PARTE DE INTERVENTORÍA, COMPACTADO CON MÉTODOS MANUALES O MECÁNICOS, EN CAPAS DE 10 CMS. CIMENTACIÓN: EN PARTE CON CIMIENTO CICLÓPEO EN FUNCIÓN DE SOPORTE DE LA VIGA DE CIMIENTO EN CONCRETO REFORZADO, SEGÚN PLANOS DEL DISEÑO Y CUMPLIENDO CON LAS NORMAS DE LA NSR-2010. COLUMNAS CONFINADAS: EN CONCRETO REFORZADO, LOCALIZADAS SEGÚN DISEÑO EN PLANOS. VIGAS AÉREAS: EN CONCRETO REFORZADO DE 3000 PSI. LOCALIZADAS ENTRE COLUMNA Y COLUMNA, SEGÚN PLANOS DEL DISEÑO. MESONES: EN CONCRETO REFORZADO DE 2500 PSI, CON ESPESOR DE 8 CMS. PLACA DE CONTRAPISO: SE COLOCARÁ UNA LOSETA DE 10 CMS DE ESPESOR CON UNA ARMADURA DE 8 MM ENTRAMADA CADA 15 CMS.

9 ENCHAPE DE PISOS Y MUROS: CON ENCHAPE EN CERÁMICA PEGADA CON MEZCLA DE CEMENTO GRIS MAS PEGACOR O PEGANTE SIMILAR MAS AGUA. TUBERÍA Y ACCESORIOS: EN PVC, CUMPLIENDO CON LAS NORMAS ICONTEC 382 Y 539. PUERTAS METÁLICAS: EN FACHADA Y PARTE POSTERIOR SON EN LÁMINA CALIBRE 20 MAS ANTICORROSIVO, MAS ESMALTE MAS CERRADURA. CUBIERTA: EN LÁMINA ONDULADA TIPO ETERNIT DE FIBROCEMENTO PERFIL No. 7, SOPORTADA CON CORREAS EN LÁMINA METÁLICA C.R. CALIBRE 20. VENTANAS: EN ALUMINIO BLANCO Y VIDRIOS DE 4 MM DE ESPESOR. MUROS: LEVANTE EN BLOCK No. 4 DE DIMENSIONES.10x.20x.40, CONSIDERANDO LA NORMA NSR-2010. PAÑETE DE MUROS: EN MORTERO DE PROPORCIÓN 1:3.20X.20 ESP. 0.10 INCLUYE MORTERO 1:5, UTILIZANDO ARENA LAVADA O SEMILAVADA.
