1 Inicio 4Servicio WAN e Internet

2 Objetivos Objetivos Que los participantes reconozcan los elementos aplicables necesarios para implantar las WAN, enfocados en los temas y la funcionalidad de routers (enrutadores) y los fundamentos de protección de perímetros y firewalls (cortafuegos).

3 Agenda (Ambos Servicios)
Descripción Funcionalidad Uso Adecuado Alarmas Riesgos Contingencias Responsabilidades

4 Servicio Internet

5 Descripción: Descripción
El servicio WAN de la red del SENA, comprende el diseño, instalación, operación, administración y gestión de los enlaces para intercomunicar las sedes. Garantizar el acceso a las sedes del SENA y al centro de datos con el ancho de banda comprometido El servicio será brindado sobre una base de operación 7x24 y cumplir con los Acuerdos de Nivel de Servicio Conectividad 183 Sedes a Nivel Nacional (Entregadas lógicamente en el Centro de Datos): 67 sedes tipo A con canal de respaldo + Acelerador+ BW Internet 56 sedes tipo B + Acelerador+ BW Internet 60 sedes tipo C + Acelerador+ BW Internet

6 Esquema General de Diseño
Esquema General del Diseño

7 Esquema de Sedes tipo “A”.

8 Esquema de Sedes tipo “B”

9 Esquema de Sedes tipo “C”

10 Esquema de Marcado de Paquetes

11 Monitoreo Monitoreo Para el servicio de WAN e Internet se estará realizando una gestión de Monitoreo y control que permitirá determinar el buen funcionamiento del servicio. Algunos de los parámetros a medir por la Herramienta de Gestión y Monitoreo son: Jitter en la red WAN e Internet Delay en la red WAN e Internet Perdidas de paquetes en la red WAN e Internet Latencia en la red WAN e Internet A continuación se anexan algunas impresiones de pantallas donde se puede Apreciar la Herramienta Es importante destacar que el SENA no tendrá acceso a dicha herramienta

12 Herramienta de Monitoreo y Gestión

13 Medición del Delay Herramienta de Monitoreo y Gestión
Medición del Delay Servicio WAN

14 Medición de Pérdidas de Paquetes
Herramienta de Monitoreo y Gestión Medición de pérdidas de Paquetes Servicio WAN

15 Medición de Latencia Herramienta de Monitoreo y Gestión
Medición de la Latencia Servicio Internet

16 Uso del Caudal WAN según QoS
Total Wan hggh Class Internet (Default) Class Business Class Management Class Críticos Class Video Class Voz BW Datos BW Internet Total WAN

17 Esquema del Marcado de Paquetes
Esquema de Marcado de Paquetes Tipos de Servicios DSCP Servicios VOZ EF Telefonía IP VIDEO AF41 Video Conferencia MANAGMENT AF31 Gestión BUSSINES AF21 Datos en General CRITICO AF32 Aplicativos Default Internet

18 1 Funcionalidad WAN Funcionalidad
El servicio WAN presentada al SENA presenta funcionalidades de inteligencia y optimización de los recursos a lo largo y ancho de la solución, funcionalidades como QoS, enrutamiento dinámico, protocolos que permiten realizar análisis de trafico con el fin de poder identificar el trafico propio de SENA e identificar cambios en el comportamiento y tipo de trafico y optimización del uso de los enlaces WAN mediante tecnología de reducción de ancho de banda son algunas de las funcionalidades mas relevantes del servicio, esto aunado a la capacidad de administración y monitoreo constante bajo normativas ITIL.

19 1 Uso Adecuado WAN Uso Adecuado
El servicio de red WAN debe ser utilizado de manera apropiada, aprovechando la máxima capacidad trasmisión de los equipos. POLITICA DE SEGURIDAD PARA LOS EQUIPOS QUE CONFORMAN LA SOLUCION DE LA RED WAN No deben estar expuestos a la intemperie. No debe estar expuestos al transito de las personas. Debe estar operando bajo ambiente que respete las especificaciones de operación de los equipos. Deben estar correctamente instalados en un rack.

20 Riesgos Riesgos Incorrecta manipulación de los dispositivos y/o módulos por parte de recursos técnicos o no técnicos que no hayan sido designados por Proa y no sujetos a las mejores prácticas según las disciplinas de ITIL El acceso no autorizado a personal de mantenimiento o el acceso autorizado de este personal pero sin supervisión en sitio lo cual podría traer consigo accidentes que afecten la continuidad del servicio en alguna medida. 1 2

21 Servicio Internet

22 Descripción: Descripción I
El servicio Internet de la red del SENA, comprende el diseño, instalación, administración y gestión de los accesos y restricciones a diversas paginas y recursos en la web. Garantizar el acceso a Internet las sedes del SENA con el ancho de banda comprometido. El servicio será brindado sobre una base de operación 7x24 y cumplir con los Acuerdos de Nivel de Servicio.

23 Descripción II Descripción:
De acuerdo al anexo 3 (numeral 7.3.1), la propuesta presentada por PROA y adendas; de acuerdo a las cantidades especificadas en el anexo 7 y cumpliendo con los ANS acordados en el anexo 5. Estos son las principales características que presta el servicio de Internet: La velocidad de los enlaces, debe ser con un reuso 1:1 de las sedes del SENA y centro de datos hasta el Internet Service Provider (ISP). Disponer de 40 direcciones IP públicas para uso del SENA, estar en capacidad de suministrar las direcciones adicionales que se requieran y realizar el trámite de asignación de una subzona de direcciones IPv6 empresarial dentro del sector gubernamental, según se indique en el plan de migración IPv4 a IPv6. Dispone de un sistema de gestión del servicio, garantizando el acceso controlado a usuarios del SENA, permitiendo el monitoreo en línea (tiempo real). Aplica servicio de autenticación y control de los usuarios para el acceso a Internet, filtrado URL, acceso al contenido de páginas Web, Proxy cache. PROA debe optimizar el acceso a Internet para cada una de las sedes de la Entidad.

24 Topología Centro de Datos

25 Topología Centro de Datos Alterno

26 Funcionalidad Internet
1 El servicio Internet presentado al SENA introduce funcionalidades de inteligencia y optimización de los recursos a lo largo y ancho de la solución, funcionalidades como QoS, enrutamiento dinámico, protocolos que permiten realizar análisis de trafico con el fin de poder identificar el trafico propio de SENA e identificar cambios en el comportamiento y tipo de trafico y optimización del uso de los enlaces WAN e Internet mediante tecnología de reducción de ancho de banda son algunas de las funcionalidades mas relevantes del servicio, esto aunado a la capacidad de administración y monitoreo constante bajo normativas ITIL.

27 Funcionalidad Bloqueo URLs
2 Para dar cumplimiento a la estrategia de INTERNET SANO se implanta el bloqueo de las páginas publicadas por el ministerio TIC y las siguientes páginas a solicitud de la oficina de sistemas del SENA. El procedimiento aún se encuentra en definición con el SENA. La propuesta es que el encargado de sistemas de la sede lo pueda realizar a través de la mesa de servicios de PROA:

28 1 2 Uso Adecuado Uso Adecuado Internet
El servicio de Internet debe ser utilizado de manera apropiada, aprovechando la máxima capacidad trasmisión de los equipos y respetando las normas de uso El realizar una campaña de concientización con respecto al uso apropiado y respetuoso de Internet generara un uso menos riesgoso para las operaciones de SENA, evitando así el acceso a pornografía o paginas de redes sociales que afectan el rendimiento de los empleados 2

29 Riesgos Riesgos 1 Ingreso a paginas mal intencionadas en las cuales los usuarios internos pueden ser victimas de ataques focalizados o incluso brindar un backdoor para ataques o contaminación por virus generales en la red.

30 Servicio WAN/Internet

31 Alarmas Alarmas Mediante la gestión de monitoreo 7/24 se consideran 3 tipos de alarmas en el servicio estas son: Normal, Warning y Critical. Cada una de ellas activa un proceso y tipo de atención propio de su nivel de prioridad.

32 Alarmas Alarmas por Nivel 1-2
Si se detecta una falla en el la red WAN o Internet, el homologo de sistemas debe contactar a la mesa de ayuda (Mail, Teléfono) par que se registre el caso y se de un número de ticket para control seguimiento. 1.1.1Atención de primer nivel En primera instancia se intentará vía remota levantar el servicio, y se contara con el apoyo de los agentes en sitio en caso de ser necesario. 1.2.1Atención de Segundo Nivel En caso de no pode restablecer el servicio se cuenta con personal especializado que vía remota con los agentes en sitio brindaran el soporte necesario para levantar el servicio.

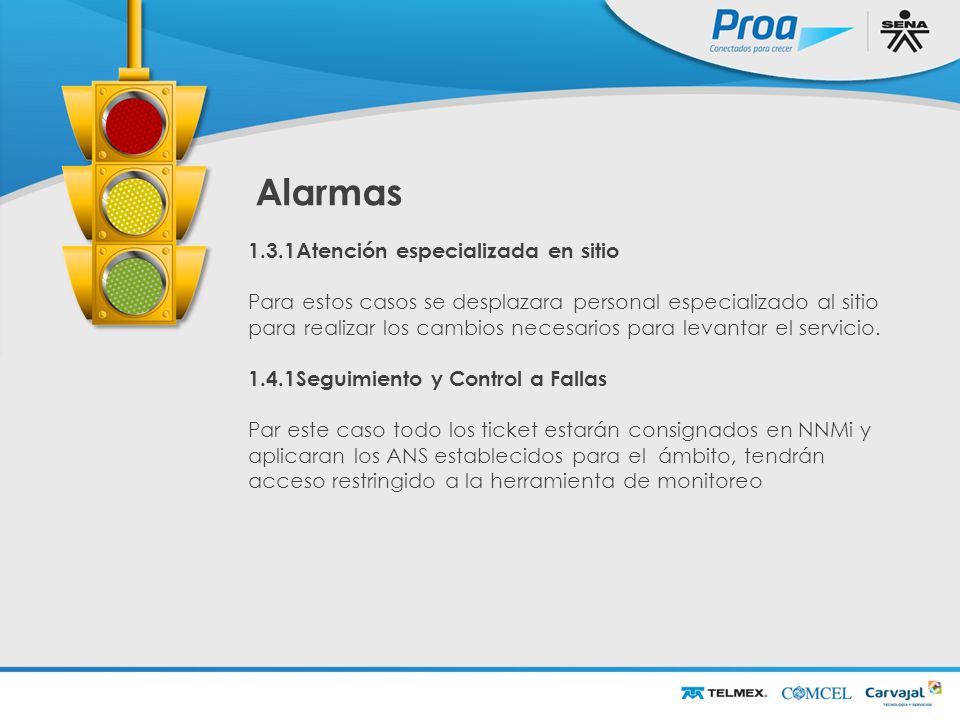

33 Alarmas Alarmas por Nivel 3-4 1.3.1Atención especializada en sitio
Para estos casos se desplazara personal especializado al sitio para realizar los cambios necesarios para levantar el servicio. 1.4.1Seguimiento y Control a Fallas Par este caso todo los ticket estarán consignados en NNMi y aplicaran los ANS establecidos para el ámbito, tendrán acceso restringido a la herramienta de monitoreo

34 Continencias Contingencias
Los Servicios de Redes WAN e Internet comparte el mismo Router y la intención fue un diseño con esquema de redundancia (sede Tipo A). En el Centro de Datos se cuenta con dos routers ASR 1002 en una modalidad Activo / Pasivo que cumplen con el rol de conexión al proveedor de Internet. Se elaboro el mismo esquema de redundancia en los Routers ASR 1002 que conforman la conexión a la Red WAN, ofreciendo de este modo un camino alterno en caso de falla. También en algunos casos se considero la inclusión de un segundo enlace “Redundante” desde las Sedes Remotas al Data Center

35 Responsabilidades Responsabilidades X RESPONSABILIDADES PROA SENA
Manejo de las llaves de los centros de Cableado X Gestión de las garantías antes los fabricantes de los equipos y el software. Proveer los medios logísticos y de movilización para equipos de respaldo, dañados y reparados. Proveer espacio físico para el servicio presencial de PROA. Acondicionamiento del espacio físico (acceso, espacio, uso, seguridad) Aprobaciones (En general por parte del SENA)

36 Infraestructura WAN – Índice 1
ROUTER CISCO1905 /K9 ROUTER CISCO2901 /K9 ROUTER CISCO2911 /K9 ROUTER CISCO2911-V /K9 Infraestructura WAN ROUTER CISCO2921 /K9 ROUTERBOARD RB750G MIKROTIK Seleccione uno de los equipos de la derecha para conocer sus características ROUTER VIA SATELITE EVOLUTION X3

37 Directory Interaction
Infraestructura ROUTER CISCO1905 /K9 Servicio WAN ROUTER CISCO1905 /K9 • Descripción: ROUTER CISCO1905 /K9 C1905 Router, 2 GE, HWIC-1T, CAB-SS-V35MT, 256F/256D, IPBase • Funcionalidad: Conexiones WAN Listas de acceso Manejo de tuneles IPSec. Click the Interaction button to edit this interaction

38 Directory Interaction
Infraestructura ROUTER CISCO2901 /K9 Servicio WAN ROUTER CISCO2901 /K9 • Uso Adecuado: No deben estar expuestos a la intemperie No debe estar expuestos al transito de las personas Debe estar operando bajo ambiente que respete las especificaciones de ambiente. Deben estar correctamente instalados en un rack • Alarmas: Mediante un registros históricos de los contadores de en las interfaces y los mensajes de estado del sistema. • Riesgos: Incorrecta manipulación de los dispositivos y/o módulos por parte de recursos técnicos o no técnicos que no hayan sido designados por Proa y no sujetos a las mejores prácticas según las disciplinas de ITIL. El acceso no autorizado a personal de mantenimiento o el acceso autorizado de este personal pero sin supervisión en sitio lo cual podría traer consigo accidentes que afecten la continuidad del servicio en alguna medida. • Contingencias: En caso de falla total o de algún componente se debe manejar con la llamada a Proa al 10100 • Responsabilidades: Totalmente de Proa Click the Interaction button to edit this interaction

39 Directory Interaction
Infraestructura ROUTER CISCO2911 /K9 Servicio WAN ROUTER CISCO2911 /K9 • Descripción: ROUTER CISCO2911 /K9 Cisco 2911 w/3 GE,4 EHWIC,2 DSP,1 SM,256MB CF,512MB DRAM,IPB • Funcionalidad: Conexiones WAN Listas de acceso Manejo de tuneles IPSec. Click the Interaction button to edit this interaction

40 Directory Interaction
Infraestructura ROUTER CISCO2911-V /K9 Servicio WAN ROUTER CISCO2911-V /K9 • Descripción: ROUTER CISCO2911-V /K9 Cisco 2911 w/3 GE,4 EHWIC,2 DSP,1 SM,256MB CF,512MB DRAM,IPB • Funcionalidad: Conexiones WAN Listas de acceso Manejo de tuneles IPSec. Soporte para tarjetas análogas (FXO/FXS) Soporte para canales de Voz Digitales (E1) Soporte para recurso de transcodificación DSPs Click the Interaction button to edit this interaction

41 Directory Interaction
Infraestructura ROUTER CISCO2921 /K9 Servicio WAN ROUTER CISCO2921 /K9 • Descripción: ROUTER CISCO2921 /K9 Cisco 2921 w/3 GE,4 EHWIC,3 DSP,1 SM,256MB CF,512MB DRAM,IPB • Funcionalidad: Conexiones WAN Listas de acceso Manejo de túneles IPSec. Click the Interaction button to edit this interaction

42 ROUTERBOARD RB750G MIKROTIK
Directory Interaction Infraestructura ROUTERBOARD RB750G MIKROTIK Servicio WAN ROUTERBOARD RB750G MIKROTIK • Descripción: ROUTERBOARD RB750G MIKROTIK LAN ports 5 Gigabit Yes PoE 9-28V Operating System RouterOS • Funcionalidad: Conexiones WAN Listas de acceso Manejo de tuneles IPSec. Click the Interaction button to edit this interaction

43 ROUTER VIA SATELLITE EVOLUTION X3
Directory Interaction Infraestructura ROUTER VIA SATELITE EVOLUTION X3 Servicio WAN ROUTER VIA SATELLITE EVOLUTION X3 • Descripción: ROUTER VIA SATELITE EVOLUTION X3 Interfaces de Satélite TxFI: Tipo-F, 950–1700MHz, Potencia combinada +7dBm / -35dBm RxFI: Tipo-F, 950–2150MHz, Potencia combinada -5dBm / -65dBm Alimentación para el BUC(IFL)+24V, 85W max. soportando BUCs de hasta 5W (120W PSU) Alimentación para el LNB (IFL)+19.0V (Nominal) / +14V (Nominal), 300mA tono DiSEqC de 22KHz Referencia de 10 MHz Controlado por software en los puertos FI de Tx y Rx Interface de Datos LAN: 10/100 Ethernet, 802.1q VLAN Protocolos Soportados TCP, UDP, ACL, ICMP, IGMP, RIP Ver2, BGP*, rutas estáticas, NAT, DHCP, DHCP Helper, Local DNS Caching, cRTP y GRE • Funcionalidad: Conexiones WAN Satelital Click the Interaction button to edit this interaction

44 Infraestructura WAN – Índice 2
STEELHEAD 550-H STEELHEAD 1050-L STEELHEAD 1050-M STEELHEAD 1050-H Infraestructura WAN STEELHEAD 2050-L STEELHEAD 2050-M Seleccione uno de los equipos de la derecha para conocer sus características STEELHEAD 2050-H

45 Directory Interaction
STEELHEAD 550-H Directory Interaction Infraestructura STEELHEAD 550-H Servicio WAN • Descripción: STEELHEAD 550-H • Funcionalidad: Optimizar el uso de los enlaces WAN. • Uso Adecuado: No deben estar expuestos a la intemperie No debe estar expuestos al transito de las personas Debe estar operando bajo ambiente que respete las especificaciones de ambiente. • Alarmas: Mediante un registros históricos de los contadores de en las interfaces y los mensajes de estado del sistema Click the Interaction button to edit this interaction

46 Directory Interaction
STEELHEAD 1050-L Directory Interaction Infraestructura STEELHEAD 1050-L Servicio WAN • Riesgos: Incorrecta manipulación de los dispositivos y/o módulos por parte de recursos técnicos o no técnicos que no hayan sido designados por Proa y no sujetos a las mejores prácticas según las disciplinas de ITIL. El acceso no autorizado a personal de mantenimiento o el acceso autorizado de este personal pero sin supervisión en sitio lo cual podría traer consigo accidentes que afecten la continuidad del servicio en alguna medida. • Contingencias: En caso de falla total o de algún componente se debe manejar con la llamada a Proa al 10100 • Responsabilidades: Totalmente de Proa Click the Interaction button to edit this interaction

47 Directory Interaction
STEELHEAD 1050-M Directory Interaction Infraestructura STEELHEAD 1050-M Servicio WAN • Descripción: STEELHEAD 1050-M Appliance de aceleración tipo desktop con 10 Mbps Throughput, 1300 sesiones TCP continuas y 250 GB de espacio en disco • Funcionalidad: Optimizar el uso de los enlaces WAN • Uso Adecuado: No deben estar expuestos a la intemperie No debe estar expuestos al transito de las personas Debe estar operando bajo ambiente que respete las especificaciones de ambiente. • Alarmas: Mediante un registros históricos de los contadores de en las interfaces y los mensajes de estado del sistema Click the Interaction button to edit this interaction

48 Directory Interaction
STEELHEAD 1050-H Directory Interaction Infraestructura STEELHEAD 1050-L Servicio WAN • Descripción: STEELHEAD 1050-L Appliance de aceleración tipo desktop con 8 Mbps Throughput, 800 sesiones TCP continuas y 250 GB de espacio en disco • Funcionalidad: Optimizar el uso de los enlaces WAN • Uso Adecuado: No deben estar expuestos a la intemperie No debe estar expuestos al transito de las personas Debe estar operando bajo ambiente que respete las especificaciones de ambiente. • Alarmas: Mediante un registros históricos de los contadores de en las interfaces y los mensajes de estado del sistema Click the Interaction button to edit this interaction

49 Directory Interaction
STEELHEAD 2050-L Directory Interaction Infraestructura STEELHEAD 2050-L Servicio WAN • Descripción: STEELHEAD 2050-L Appliance de aceleración tipo desktop con 45 Mbps Throughput, 2500 sesiones TCP continuas y 400 GB de espacio en disco • Funcionalidad: Optimizar el uso de los enlaces WAN • Uso Adecuado: No deben estar expuestos a la intemperie No debe estar expuestos al transito de las personas Debe estar operando bajo ambiente que respete las especificaciones de ambiente. • Alarmas: Mediante un registros históricos de los contadores de en las interfaces y los mensajes de estado del sistema Click the Interaction button to edit this interaction

50 Directory Interaction
STEELHEAD 2050-M Directory Interaction Infraestructura STEELHEAD 2050-L Servicio WAN • Riesgos: Incorrecta manipulación de los dispositivos y/o módulos por parte de recursos técnicos o no técnicos que no hayan sido designados por Proa y no sujetos a las mejores prácticas según las disciplinas de ITIL. El acceso no autorizado a personal de mantenimiento o el acceso autorizado de este personal pero sin supervisión en sitio lo cual podría traer consigo accidentes que afecten la continuidad del servicio en alguna medida. • Contingencias: En caso de falla total o de algún componente se debe manejar con la llamada a Proa al 10100 • Responsabilidades: Totalmente de Proa Click the Interaction button to edit this interaction

51 Directory Interaction
STEELHEAD 2050-H Directory Interaction Infraestructura STEELHEAD 2050-H Servicio WAN • Descripción: STEELHEAD 2050-H Appliance de aceleración tipo desktop con 45 Mbps Throughput, 6000 sesiones TCP continuas y 400 GB de espacio en disco • Funcionalidad: Optimizar el uso de los enlaces WAN • Uso Adecuado: No deben estar expuestos a la intemperie No debe estar expuestos al transito de las personas Debe estar operando bajo ambiente que respete las especificaciones de ambiente. • Alarmas: Mediante un registros históricos de los contadores de en las interfaces y los mensajes de estado del sistema Click the Interaction button to edit this interaction

52 Infraestructura WAN – Índice 3
STEELHEAD 5050-L STEELHEAD 7050-M ODU iPASOLINK 200 Infraestructura WAN Seleccione uno de los equipos de la derecha para conocer sus características

53 Directory Interaction
STEELHEAD 5050-L Directory Interaction Infraestructura STEELHEAD 5050-L Servicio WAN • Descripción: STEELHEAD 5050-L Appliance de aceleración tipo desktop con 90 Mbps Throughput, 7500 sesiones TCP continuas y 2 TB de espacio en disco • Funcionalidad: Optimizar el uso de los enlaces WAN • Uso Adecuado: No deben estar expuestos a la intemperie No debe estar expuestos al transito de las personas Debe estar operando bajo ambiente que respete las especificaciones de ambiente. • Alarmas: Mediante un registros históricos de los contadores de en las interfaces y los mensajes de estado del sistema Click the Interaction button to edit this interaction

54 Directory Interaction
STEELHEAD 7050-M Directory Interaction Infraestructura STEELHEAD 7050-M Servicio WAN • Descripción: STEELHEAD 7050-M Appliance de aceleración tipo desktop con 1 Gbps Throughput, 100,000 sesiones TCP continuas y 5 TB de espacio en disco • Funcionalidad: Optimizar el uso de los enlaces WAN • Uso Adecuado: No deben estar expuestos a la intemperie No debe estar expuestos al transito de las personas Debe estar operando bajo ambiente que respete las especificaciones de ambiente. • Alarmas: Mediante un registros históricos de los contadores de en las interfaces y los mensajes de estado del sistema Click the Interaction button to edit this interaction

55 Directory Interaction
ODU iPasolink 200 Directory Interaction Infraestructura Servicio WAN ODU iPASOLINK 200 • Descripción: ODU iPASOLINK 200 Frequency bands: 6 to 38 GHz Radio Transmission Capacities: ・QPSK/16/32/64/128/256 QAM ・ Hitless-AMR ・ LDPC FEC ・ MTPC / ATPC Flexible configuration ・1+0, 1+1 HS/SD/FD,XPIC,2+0 ・126xE1 Cross Connect SW Power consumption: 46W EMC: Conforms to EN Safety: Conforms to EN • Funcionalidad: Transmisión de Voz, Datos y Video vía Microondas. Click the Interaction button to edit this interaction

56 Fin Gracias Con esto concluye esta actividad de formación. Puede acceder a alguno de los siguientes módulos para más información
