1 MANTENIMIENTO MECANICO PLANTA LUBRICACION & HIDRAULICA
APLICACIÓN DE LA NORMA ISO-4406 MANTENIMIENTO MECANICO PLANTA LUBRICACION & HIDRAULICA

2 CONSIDERACIÓN 75% Más del 75% de fallas en los sistemas hidráulicos son resultado directo de la contaminación

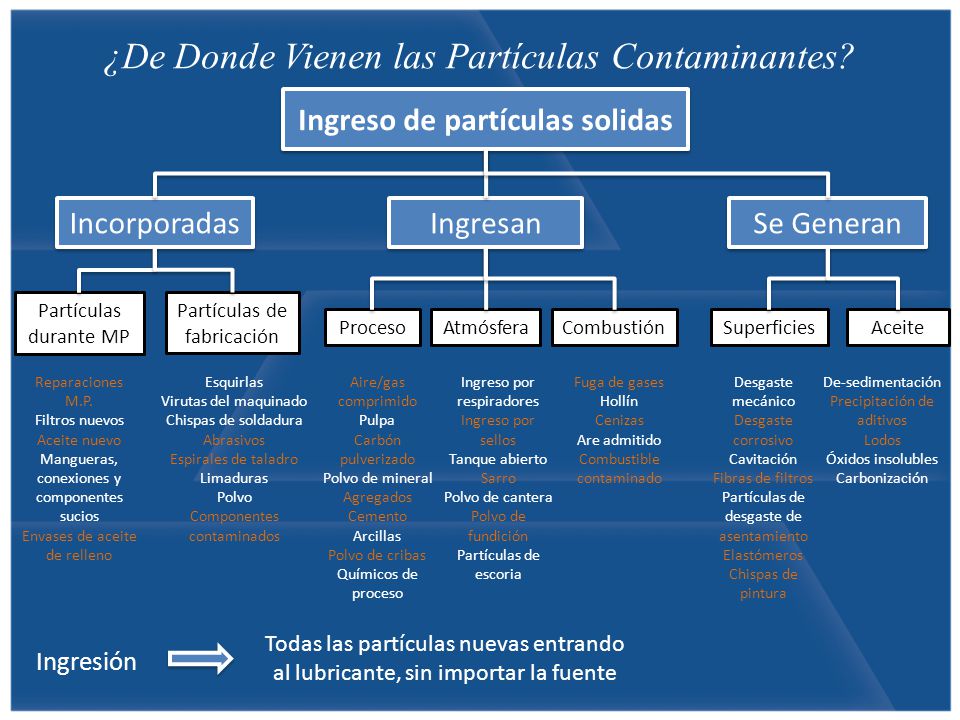

3 Ingreso de partículas solidas
¿De Donde Vienen las Partículas Contaminantes? Ingreso de partículas solidas Incorporadas Ingresan Se Generan Partículas durante MP Partículas de fabricación Proceso Atmósfera Combustión Superficies Aceite Reparaciones M.P. Filtros nuevos Aceite nuevo Mangueras, conexiones y componentes sucios Envases de aceite de relleno Esquirlas Virutas del maquinado Chispas de soldadura Abrasivos Espirales de taladro Limaduras Polvo Componentes contaminados Aire/gas comprimido Pulpa Carbón pulverizado Polvo de mineral Agregados Cemento Arcillas Polvo de cribas Químicos de proceso Ingreso por respiradores Ingreso por sellos Tanque abierto Sarro Polvo de cantera Polvo de fundición Partículas de escoria Fuga de gases Hollín Cenizas Are admitido Combustible contaminado Desgaste mecánico Desgaste corrosivo Cavitación Fibras de filtros Partículas de desgaste de asentamiento Elastómeros Chispas de pintura De-sedimentación Precipitación de aditivos Lodos Óxidos insolubles Carbonización Todas las partículas nuevas entrando al lubricante, sin importar la fuente Ingresión

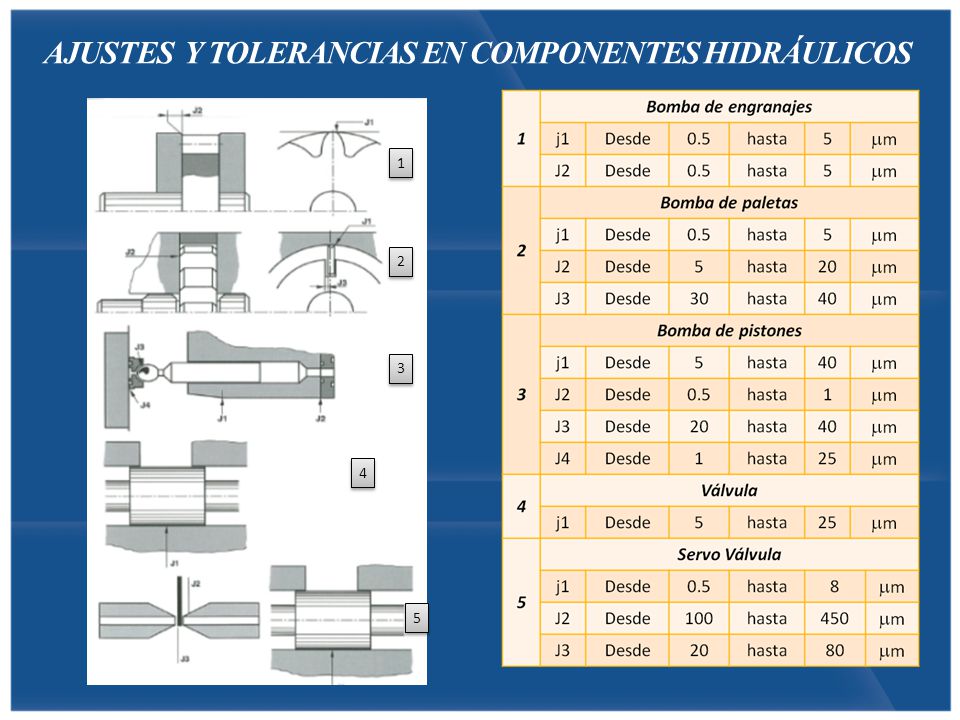

4 AJUSTES Y TOLERANCIAS EN COMPONENTES HIDRÁULICOS
1 2 3 4 5

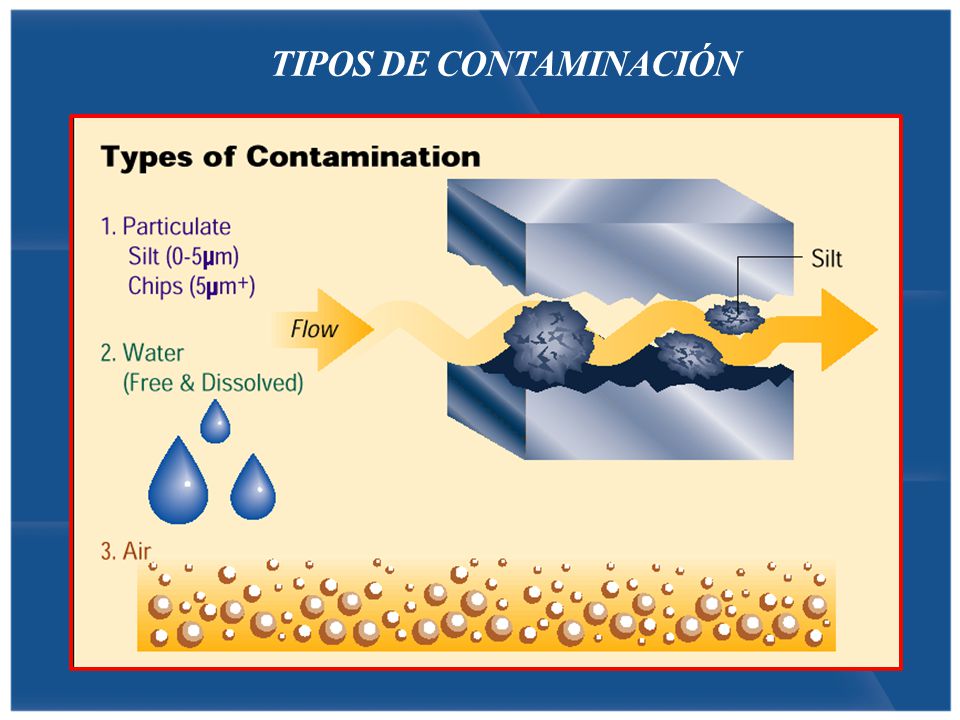

5 TIPOS DE CONTAMINACIÓN

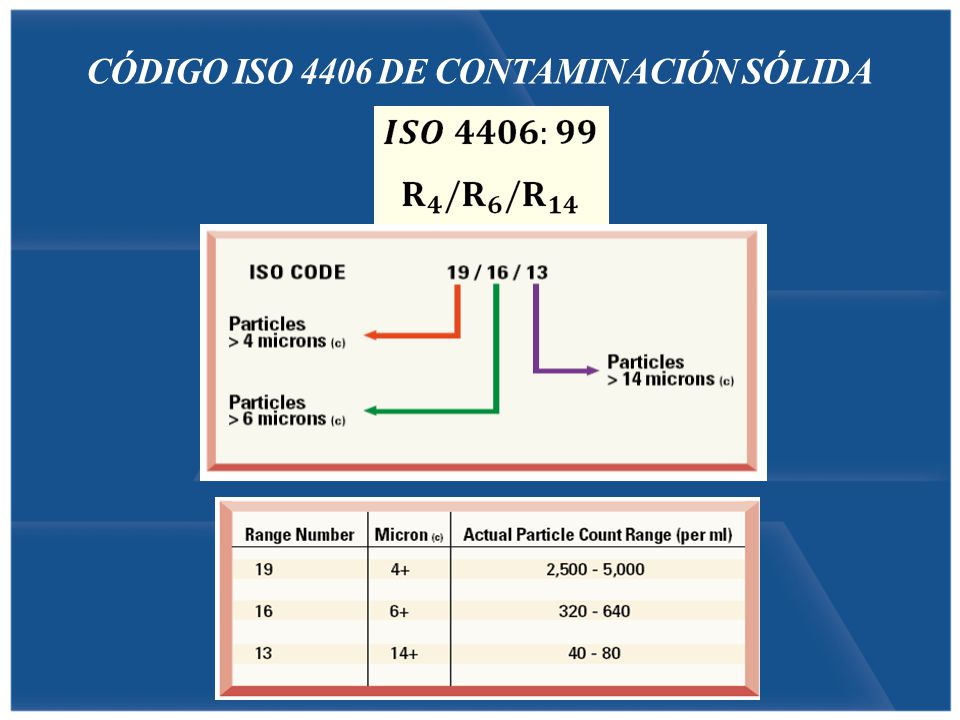

6 CÓDIGO ISO 4406 DE CONTAMINACIÓN SÓLIDA

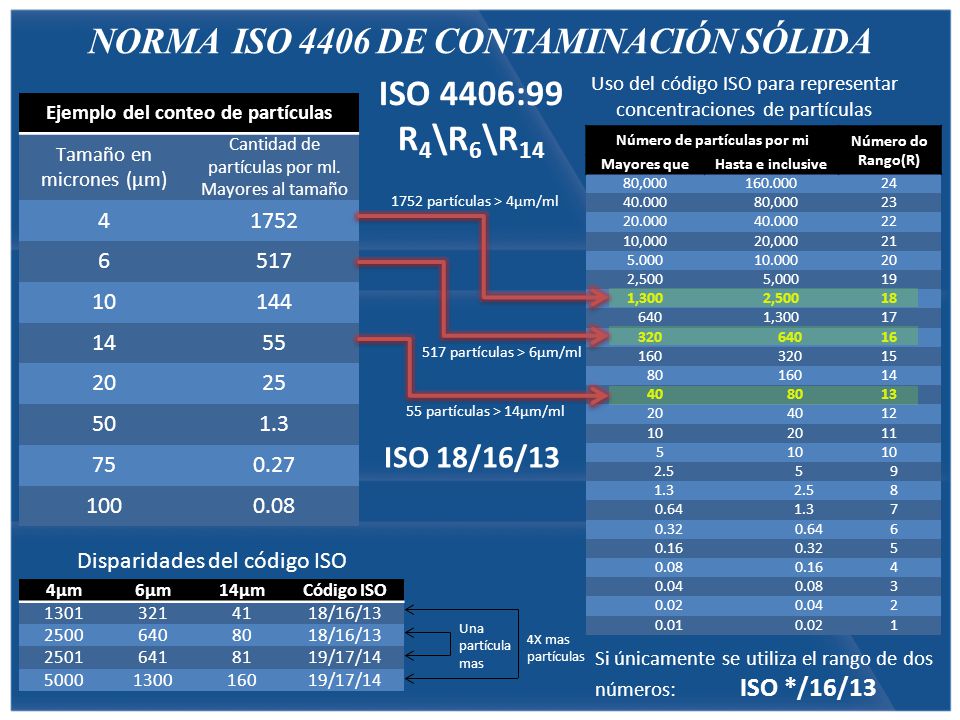

7 NORMA ISO 4406 DE CONTAMINACIÓN SÓLIDA
R4\R6\R14 Uso del código ISO para representar concentraciones de partículas Ejemplo del conteo de partículas Tamaño en micrones (µm) Cantidad de partículas por ml. Mayores al tamaño 4 1752 6 517 10 144 14 55 20 25 50 1.3 75 0.27 100 0.08 Número de partículas por mi Número do Rango(R) Mayores que Hasta e inclusive 80,000 24 40.000 23 20.000 22 10,000 20,000 21 5.000 10.000 20 2,500 5,000 19 1,300 18 640 17 320 16 160 15 80 14 40 13 12 10 11 5 2.5 9 1.3 8 0.64 7 0.32 6 0.16 0.08 4 0.04 3 0.02 2 0.01 1 1752 partículas > 4µm/ml 517 partículas > 6µm/ml 55 partículas > 14µm/ml ISO 18/16/13 Disparidades del código ISO 4µm 6µm 14µm Código ISO 1301 321 41 18/16/13 2500 640 80 2501 641 81 19/17/14 5000 1300 160 Una partícula mas 4X mas partículas Si únicamente se utiliza el rango de dos números: ISO */16/13

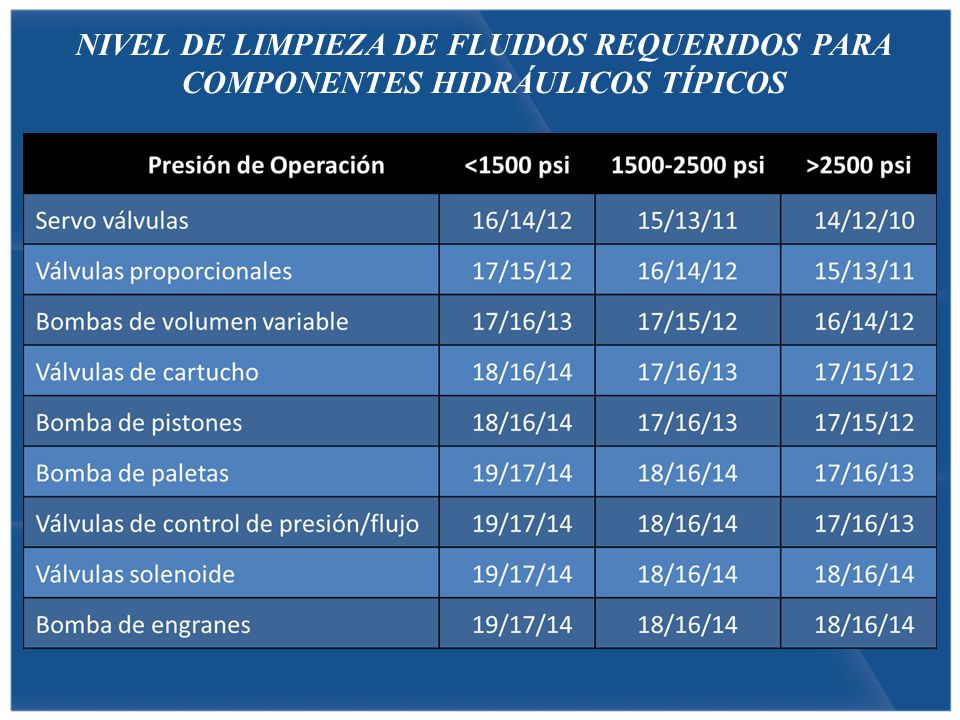

8 NIVEL DE LIMPIEZA DE FLUIDOS REQUERIDOS PARA
COMPONENTES HIDRÁULICOS TÍPICOS

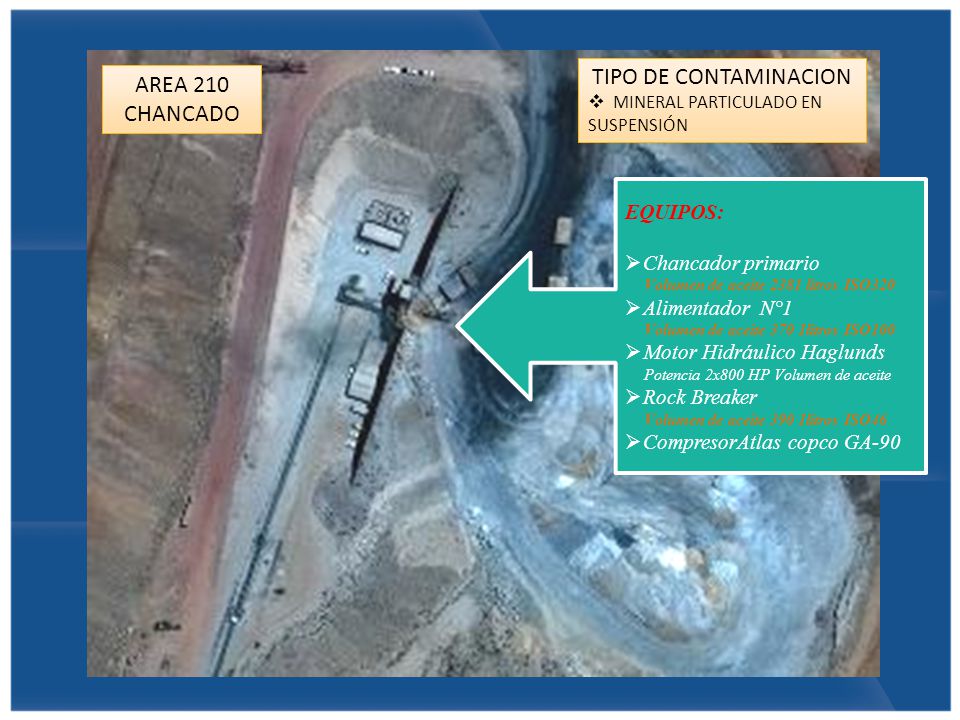

9 TIPO DE CONTAMINACION AREA 210 CHANCADO EQUIPOS: Chancador primario
MINERAL PARTICULADO EN SUSPENSIÓN AREA 210 CHANCADO EQUIPOS: Chancador primario Volumen de aceite 2381 litros ISO320 Alimentador N°1 Volumen de aceite 370 1litros ISO100 Motor Hidráulico Haglunds Potencia 2x800 HP Volumen de aceite Rock Breaker Volumen de aceite 390 1litros ISO46 CompresorAtlas copco GA-90

10 AREA 230 MOLIENDA AREA 240-250 FLOTACION AREA 270 REACTIVOS
TIPO DE CONTAMINACION MINERAL PARTICULADO EN SUSPENCION TIPO DE CONTAMINACION GASES QUIMICOS EN SUSPENCION EQUIPOS: Molino SAG 36’x 19’ Tamaño del motor kW Volumen de aceite 8327 litros ISO220 Molinos de Bolas 26’ Bolas 1, Bolas 2 Tamaño del motor kW Volumen de aceite 5299 litros ISO220 Espesadores de Zing-Plomo-Bulk Volumen de aceite 225 litros ISO46 Molino Vertical de Plomo-Zing L1:L2 Volumen de aceite 580 litros ISO320 Espesador de colas Volumen de aceite 600 litros ISO46 AREA 410 ESPESADOR

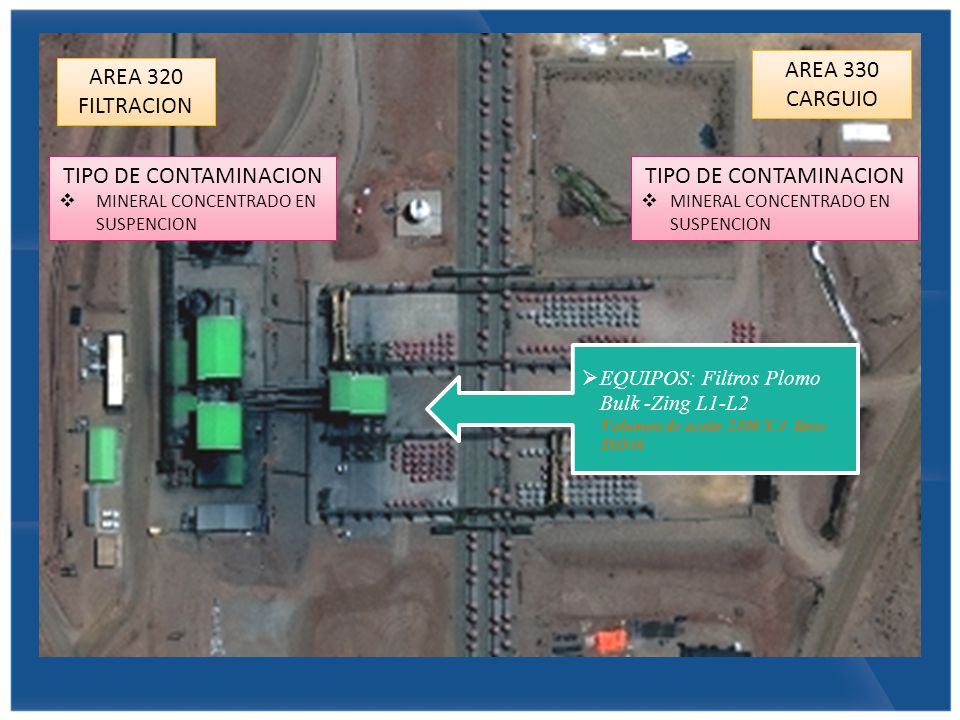

11 AREA 330 CARGUIO AREA 320 FILTRACION TIPO DE CONTAMINACION
MINERAL CONCENTRADO EN SUSPENCION TIPO DE CONTAMINACION MINERAL CONCENTRADO EN SUSPENCION EQUIPOS: Filtros Plomo Bulk -Zing L1-L2 Volumen de aceite 2300 X 4 litros ISO46

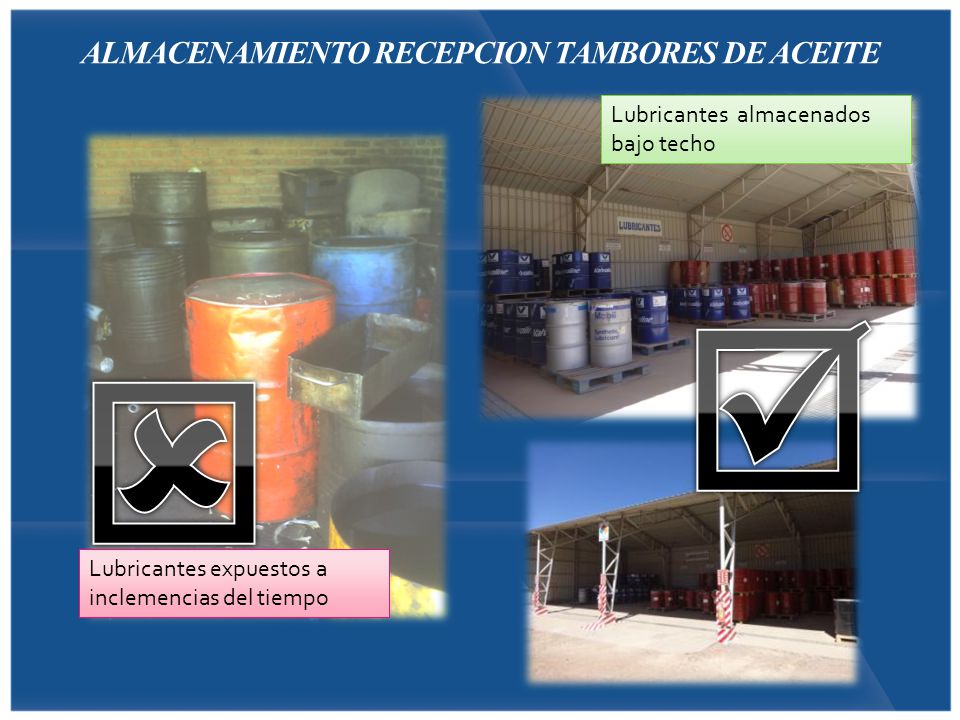

12 ALMACENAMIENTO RECEPCION TAMBORES DE ACEITE
Lubricantes almacenados bajo techo   Lubricantes expuestos a inclemencias del tiempo

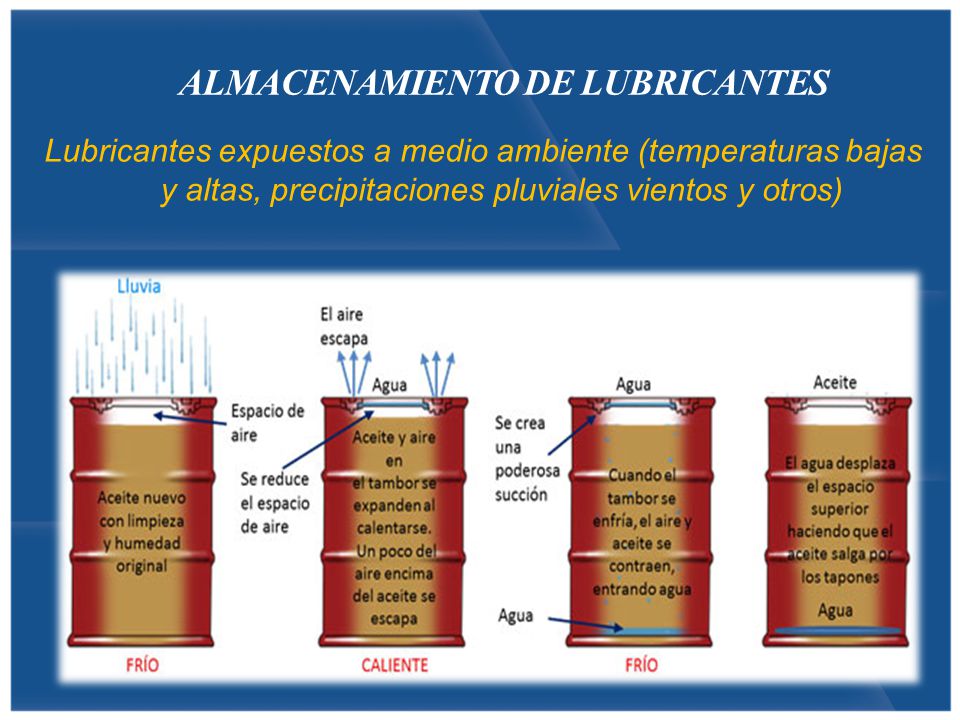

13 ALMACENAMIENTO DE LUBRICANTES
Lubricantes expuestos a medio ambiente (temperaturas bajas y altas, precipitaciones pluviales vientos y otros)

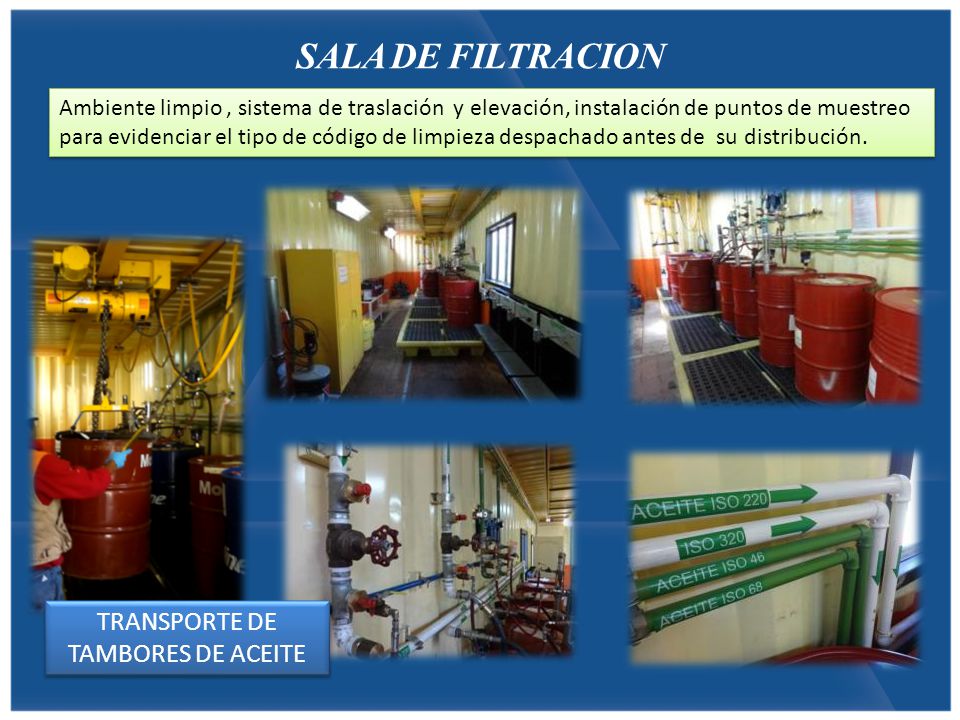

14 TRANSPORTE DE TAMBORES DE ACEITE
SALA DE FILTRACION Ambiente limpio , sistema de traslación y elevación, instalación de puntos de muestreo para evidenciar el tipo de código de limpieza despachado antes de su distribución. TRANSPORTE DE TAMBORES DE ACEITE

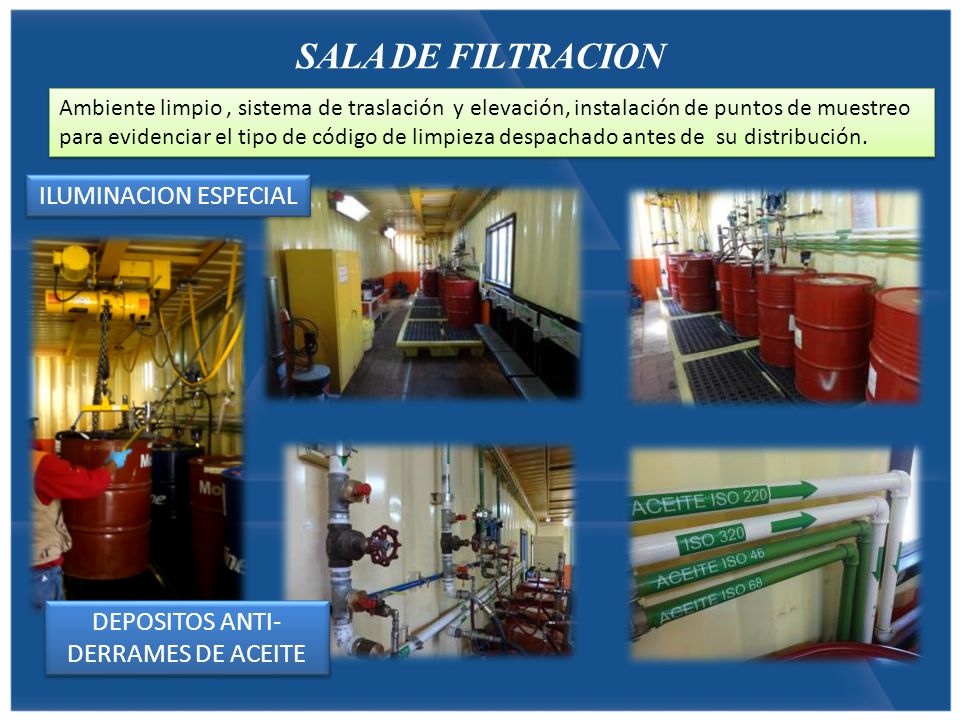

15 DEPOSITOS ANTI-DERRAMES DE ACEITE
SALA DE FILTRACION Ambiente limpio , sistema de traslación y elevación, instalación de puntos de muestreo para evidenciar el tipo de código de limpieza despachado antes de su distribución. ILUMINACION ESPECIAL DEPOSITOS ANTI-DERRAMES DE ACEITE

16 DISTRIBUCION NEUMATICA
SALA DE FILTRACION Ambiente limpio , sistema de traslación y elevación, instalación de puntos de muestreo para evidenciar el tipo de código de limpieza despachado antes de su distribución. DISTRIBUCION NEUMATICA

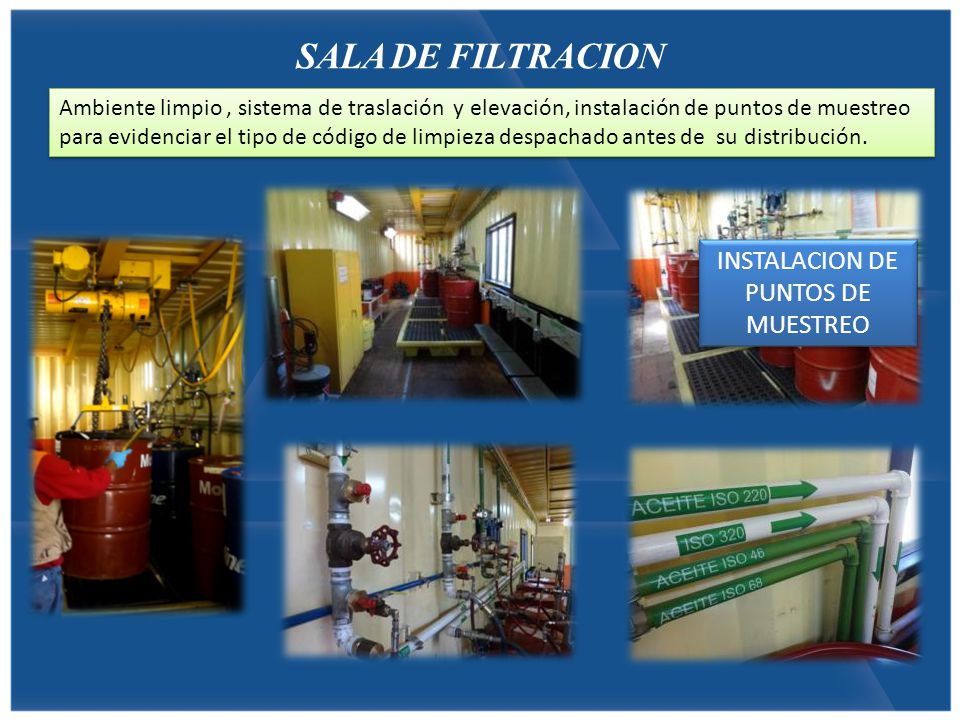

17 INSTALACION DE PUNTOS DE MUESTREO
SALA DE FILTRACION Ambiente limpio , sistema de traslación y elevación, instalación de puntos de muestreo para evidenciar el tipo de código de limpieza despachado antes de su distribución. INSTALACION DE PUNTOS DE MUESTREO

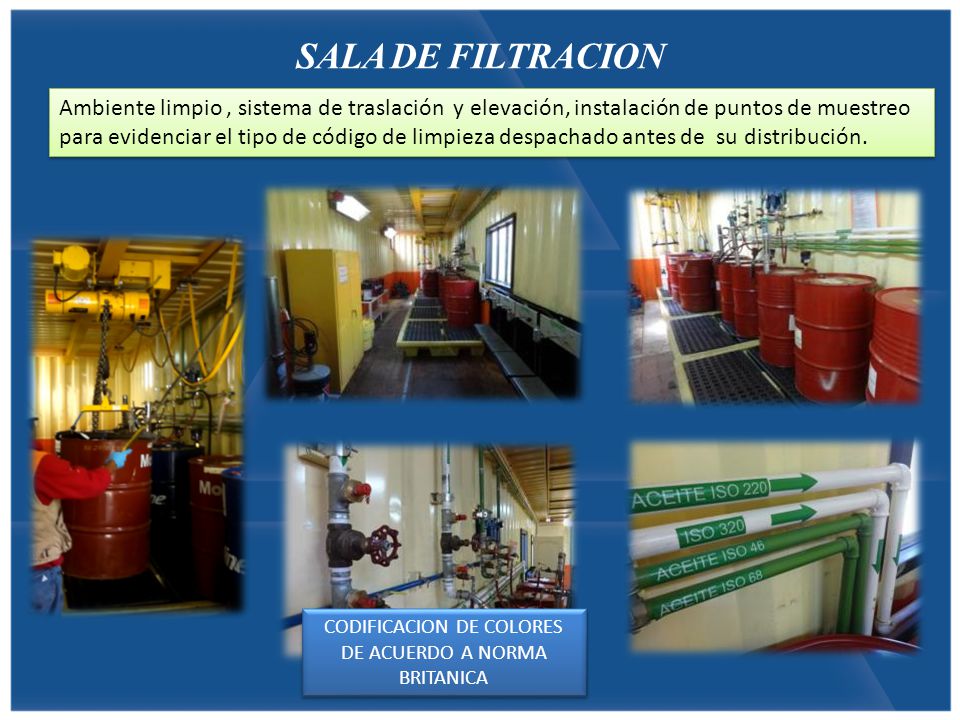

18 CODIFICACION DE COLORES DE ACUERDO A NORMA BRITANICA
SALA DE FILTRACION Ambiente limpio , sistema de traslación y elevación, instalación de puntos de muestreo para evidenciar el tipo de código de limpieza despachado antes de su distribución. CODIFICACION DE COLORES DE ACUERDO A NORMA BRITANICA

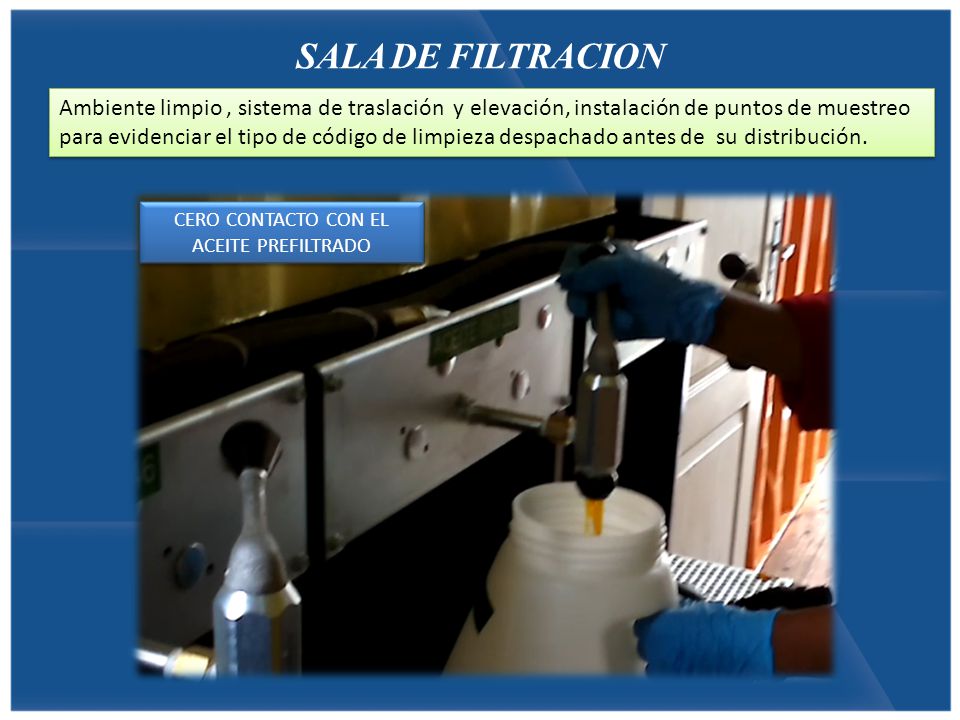

19 CERO CONTACTO CON EL ACEITE PREFILTRADO
SALA DE FILTRACION Ambiente limpio , sistema de traslación y elevación, instalación de puntos de muestreo para evidenciar el tipo de código de limpieza despachado antes de su distribución. CERO CONTACTO CON EL ACEITE PREFILTRADO

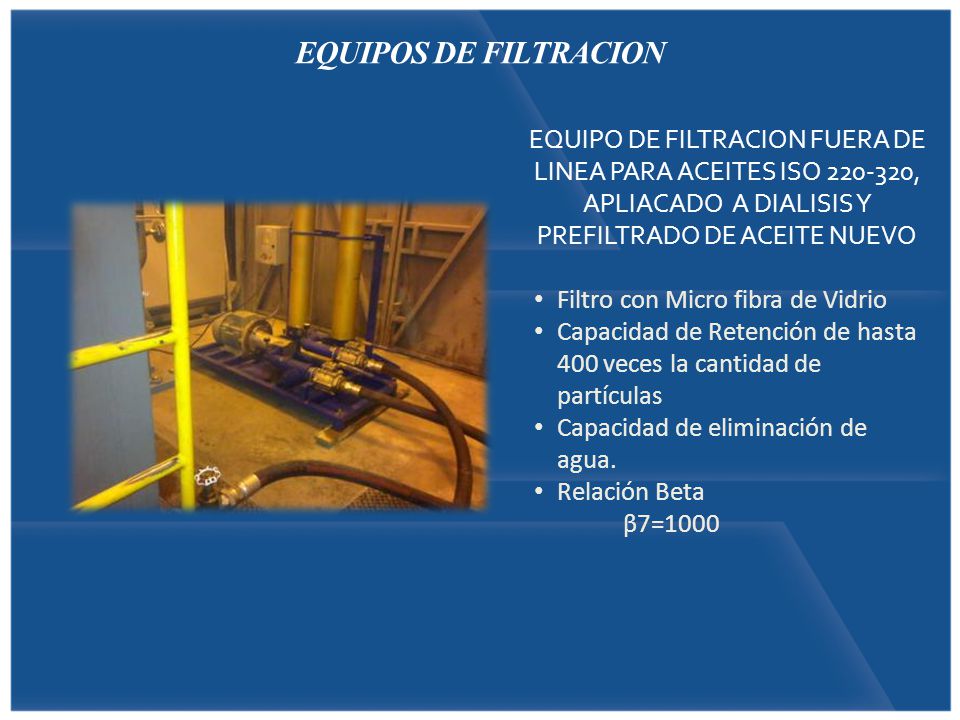

20 EQUIPOS DE FILTRACION EQUIPO DE FILTRACION FUERA DE LINEA PARA ACEITES ISO , APLIACADO A DIALISIS Y PREFILTRADO DE ACEITE NUEVO Filtro con Micro fibra de Vidrio Capacidad de Retención de hasta 400 veces la cantidad de partículas Capacidad de eliminación de agua. Relación Beta β7=1000

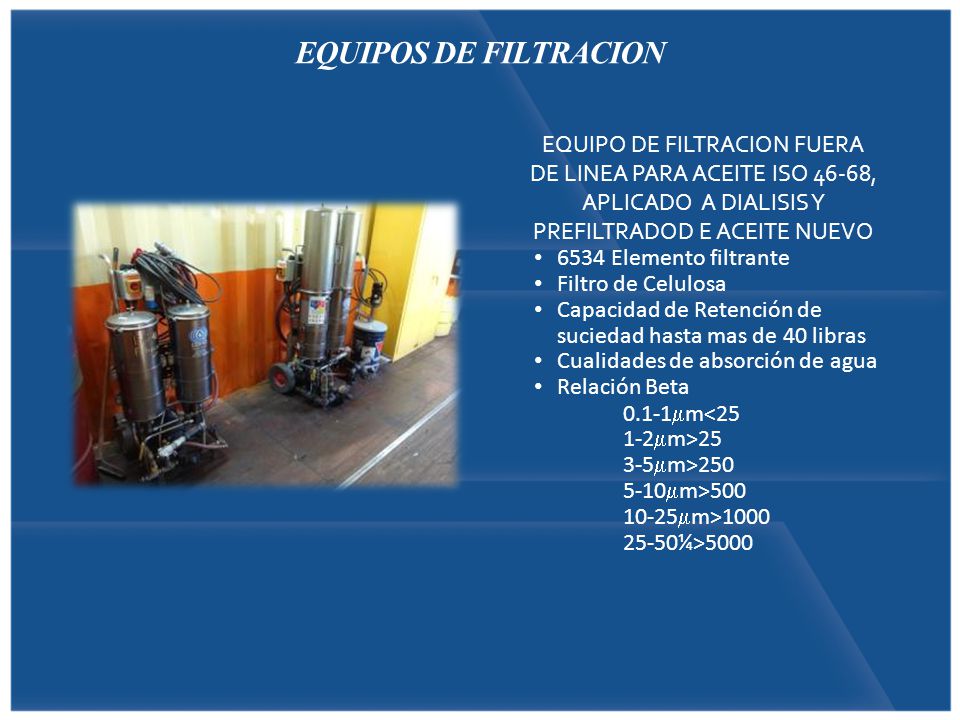

21 EQUIPOS DE FILTRACION EQUIPO DE FILTRACION FUERA DE LINEA PARA ACEITE ISO 46-68, APLICADO A DIALISIS Y PREFILTRADOD E ACEITE NUEVO 6534 Elemento filtrante Filtro de Celulosa Capacidad de Retención de suciedad hasta mas de 40 libras Cualidades de absorción de agua Relación Beta 0.1-1m<25 1-2m>25 3-5m>250 5-10m>500 10-25m>1000 25-50¼>5000

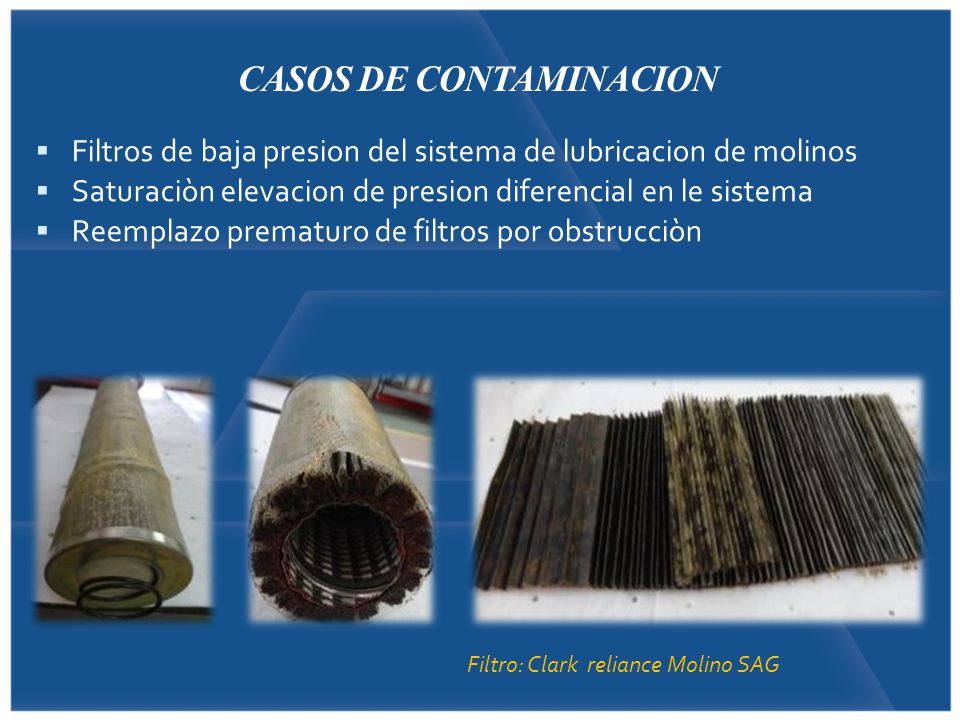

22 CASOS DE CONTAMINACION
Filtros de baja presion del sistema de lubricacion de molinos Saturaciòn elevacion de presion diferencial en le sistema Reemplazo prematuro de filtros por obstrucciòn Filtro: Clark reliance Molino SAG

23 ANALISIS FILTRO HIDRAULICO MOLINO BOLAS 1
Analizando el filtro cortado, se puede verificar que el mismo presenta grasa como contaminante, una vista al microscopio nos permite ver la saturación del filtro y la cantidad de grasa en la membrana filtrante, este análisis nos permitió realizar pre filtrados previos (Diálisis) hasta lograr un aceite limpio, y encarar el tema de los sellos internos en el molino para evitar la contaminación interna con grasa, permitió también realizar los ajustes de cantidades y tiempo, en la lubricación automática centralizada..

24 FILTRACIÓN FUERA DE LINEA
Se realiza la filtración fuera de línea, para mejorar la limpieza del aceite, el proceso es conocido como Diálisis, consiste en realizar la circulación del aceite fuera del tanque de manera externa para limpiar de partículas contaminantes del fluido, sin perjuicio de parar el equipo, para verificar el código de limpieza se utiliza el medidor de partículas en línea marca Parker icount LCm20, el cual nos permite tomar las muestras correspondientes y nos brinda la lectura del código al cual queremos llegar, como recomendación del fabricante.

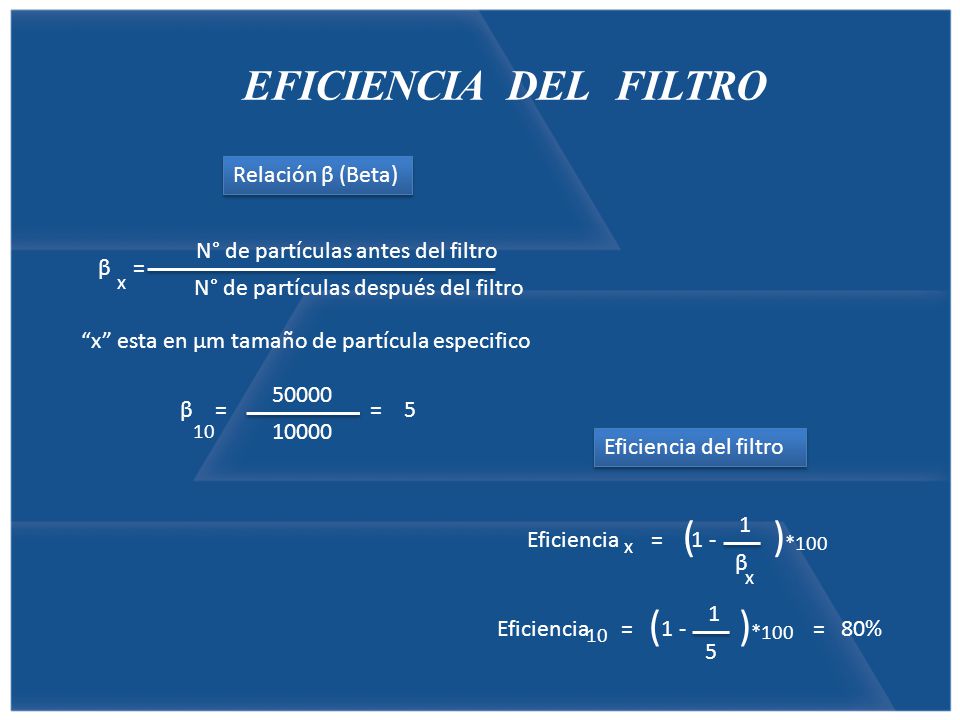

25 EFICIENCIA DEL FILTRO ( )*100 ( )*100 Relación β (Beta)
N° de partículas antes del filtro β = x N° de partículas después del filtro “x” esta en μm tamaño de partícula especifico 50000 β = = 5 10 10000 Eficiencia del filtro ( )*100 1 Eficiencia = 1 - x β x ( )*100 1 Eficiencia = 1 - = 80% 10 5

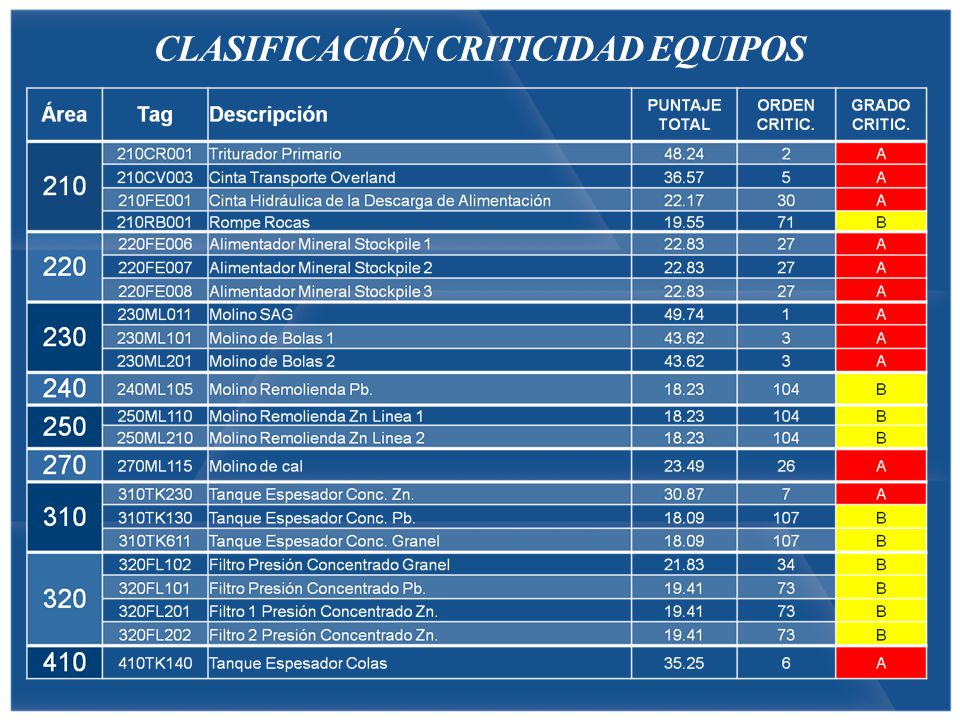

26 CLASIFICACIÓN CRITICIDAD EQUIPOS

27 CLASIFICACIÓN CRITICIDAD EQUIPOS

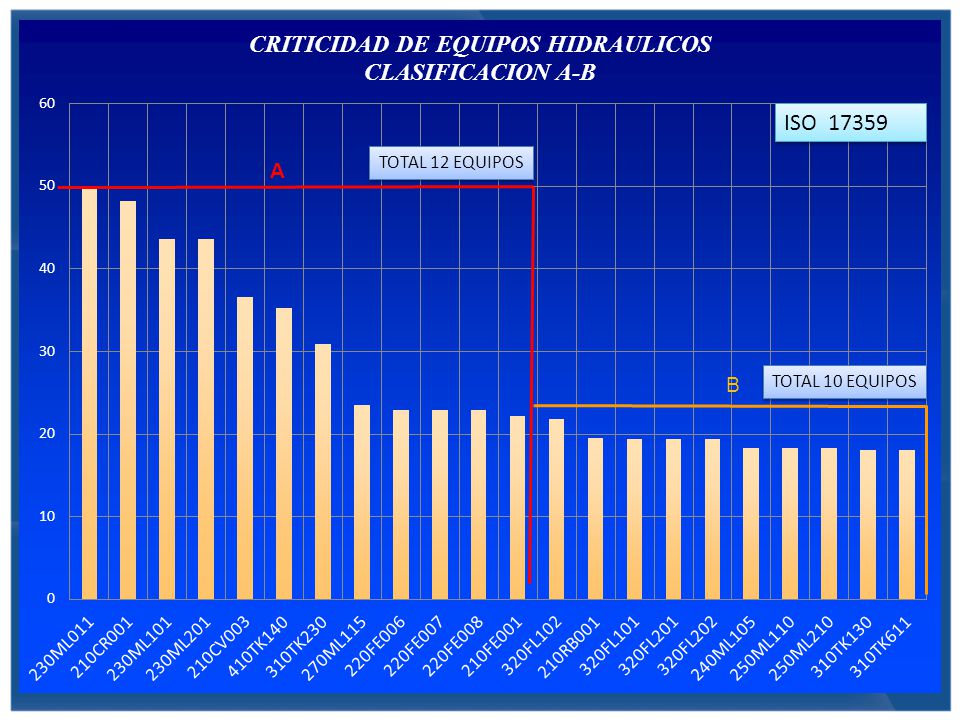

28 A B TOTAL 12 EQUIPOS TOTAL 10 EQUIPOS

29 IMPLEMENTACIÓN DE PUNTOS DE MUESTREO ISO 4021
CHANCADOR PRIMARIO DISÉÑO DE TOMA MUESTRA

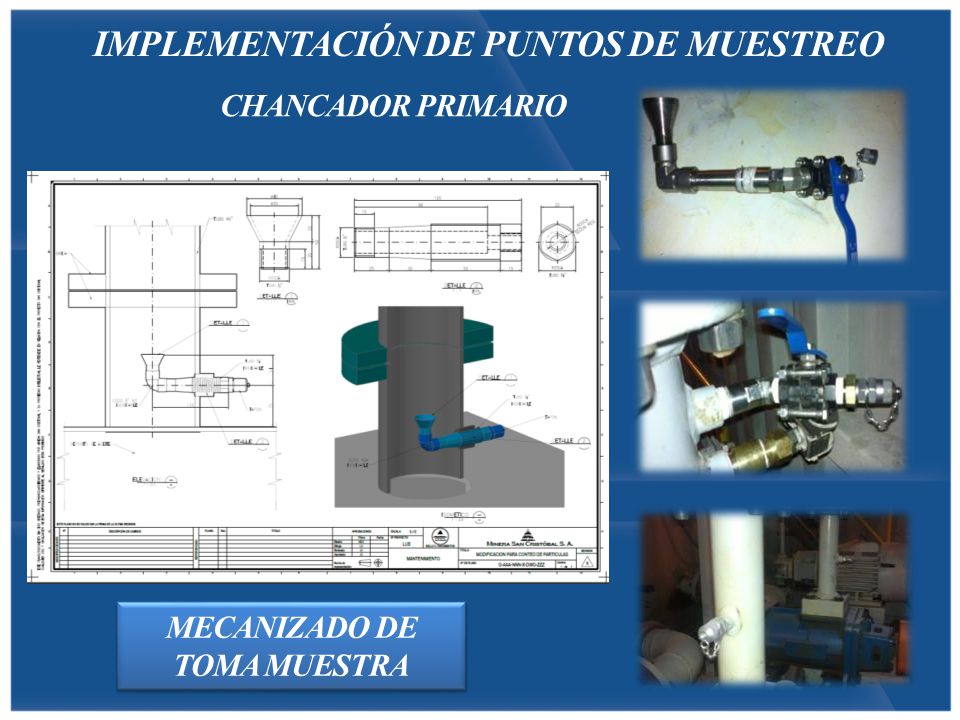

30 IMPLEMENTACIÓN DE PUNTOS DE MUESTREO MECANIZADO DE TOMA MUESTRA
CHANCADOR PRIMARIO MECANIZADO DE TOMA MUESTRA

31 IMPLEMENTACIÓN DE PUNTOS DE MUESTREO INSTALACION DE TOMA MUESTRA
CHANCADOR PRIMARIO INSTALACION DE TOMA MUESTRA

32 ALIMENTADOR DE MINERAL ACCIONADO HIDRAULICAMENTE
IMPLEMENTACIÓN DE PUNTOS DE MUESTREO ALIMENTADOR DE MINERAL ACCIONADO HIDRAULICAMENTE UNIDAD HIDRAULICA HAGGLUNDS PUMP PARKER DENISON PRESION MAX PSI FLUJO 119 cc/rev ACCIONAMIENTO DE PLATO POR VALVULAS PROPORCIONALES (COD. ISO 17/13/11)

33 ALIMENTADOR DE MINERAL ACCIONADO HIDRAULICAMENTE
IMPLEMENTACIÓN DE PUNTOS DE MUESTREO ALIMENTADOR DE MINERAL ACCIONADO HIDRAULICAMENTE INSTALACION DE PUNTOS DE MUESTRO LINEA DE RETORNO

34 ESPESADOR DE COLAS RECUPERACION DE AGUA DE PROCESO
IMPLEMENTACIÓN DE PUNTOS DE MUESTREO ESPESADOR DE COLAS RECUPERACION DE AGUA DE PROCESO UNIDAD HIDRAULICA REXROTH PUMP PISTONES AXIALES A10VSO PRESION MAX psi FLUJO 69 lts/min (COD. ISO 17/16/13)

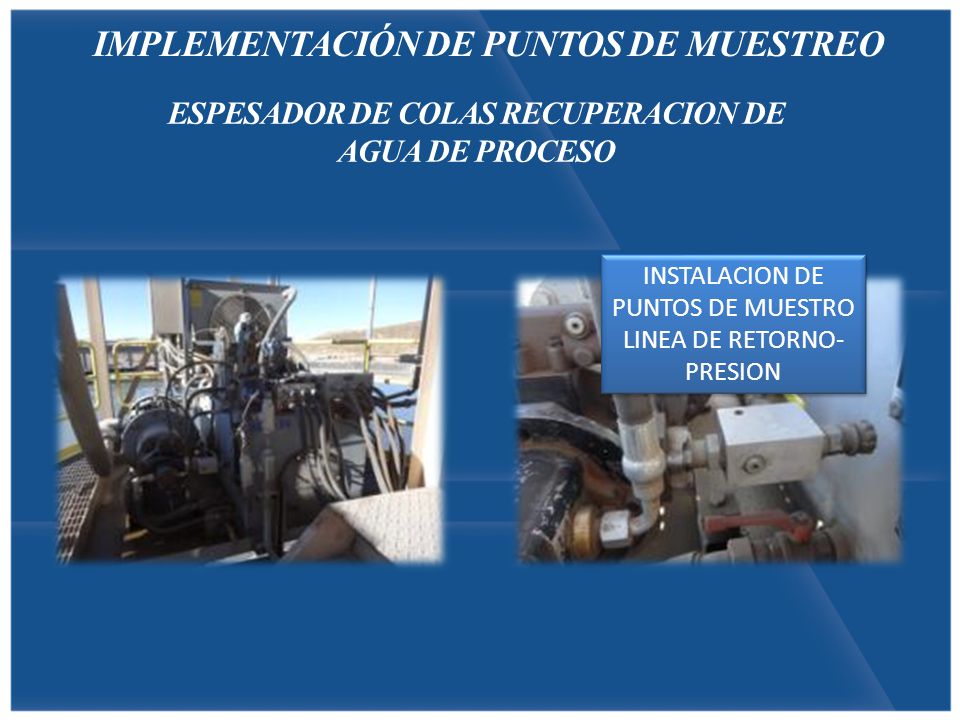

35 ESPESADOR DE COLAS RECUPERACION DE AGUA DE PROCESO
IMPLEMENTACIÓN DE PUNTOS DE MUESTREO ESPESADOR DE COLAS RECUPERACION DE AGUA DE PROCESO INSTALACION DE PUNTOS DE MUESTRO LINEA DE RETORNO-PRESION

36 FILTRO PRENSA CONCENTRADO DE MINERAL
IMPLEMENTACIÓN DE PUNTOS DE MUESTREO FILTRO PRENSA CONCENTRADO DE MINERAL UNIDAD HIDRAULICA PARKER PISTONES AXIALES PRESION MAX PSI FLUJO 24 lts/min (COD. ISO 17/15/12)

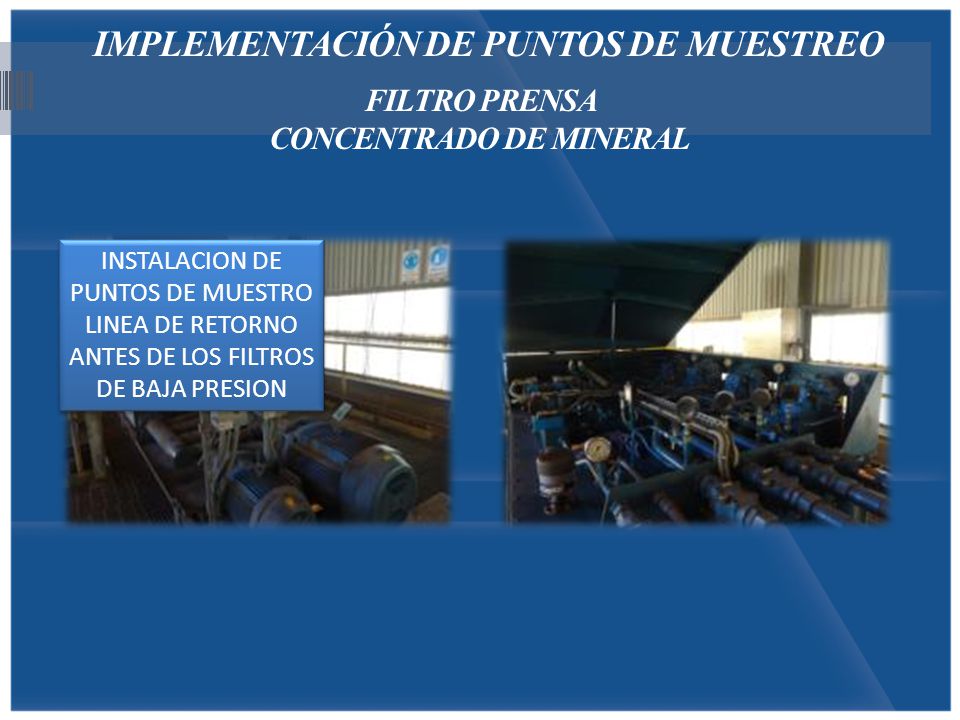

37 FILTRO PRENSA CONCENTRADO DE MINERAL
IMPLEMENTACIÓN DE PUNTOS DE MUESTREO FILTRO PRENSA CONCENTRADO DE MINERAL INSTALACION DE PUNTOS DE MUESTRO LINEA DE RETORNO ANTES DE LOS FILTROS DE BAJA PRESION

38 TRITURADOR DE RODILLOS MATERIAL FINO
IMPLEMENTACIÓN DE PUNTOS DE MUESTREO TRITURADOR DE RODILLOS MATERIAL FINO UNIDAD HIDRAULICA HAGGLUNDS PUMP PARKER DENISON (COD. ISO 17/15/12)

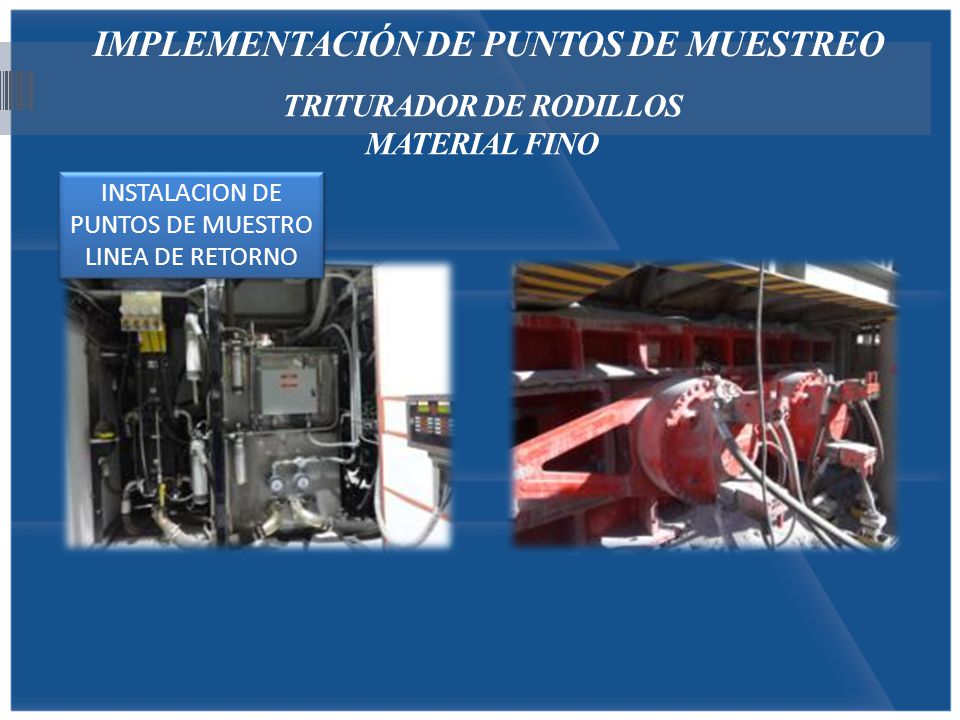

39 TRITURADOR DE RODILLOS MATERIAL FINO
IMPLEMENTACIÓN DE PUNTOS DE MUESTREO TRITURADOR DE RODILLOS MATERIAL FINO INSTALACION DE PUNTOS DE MUESTRO LINEA DE RETORNO

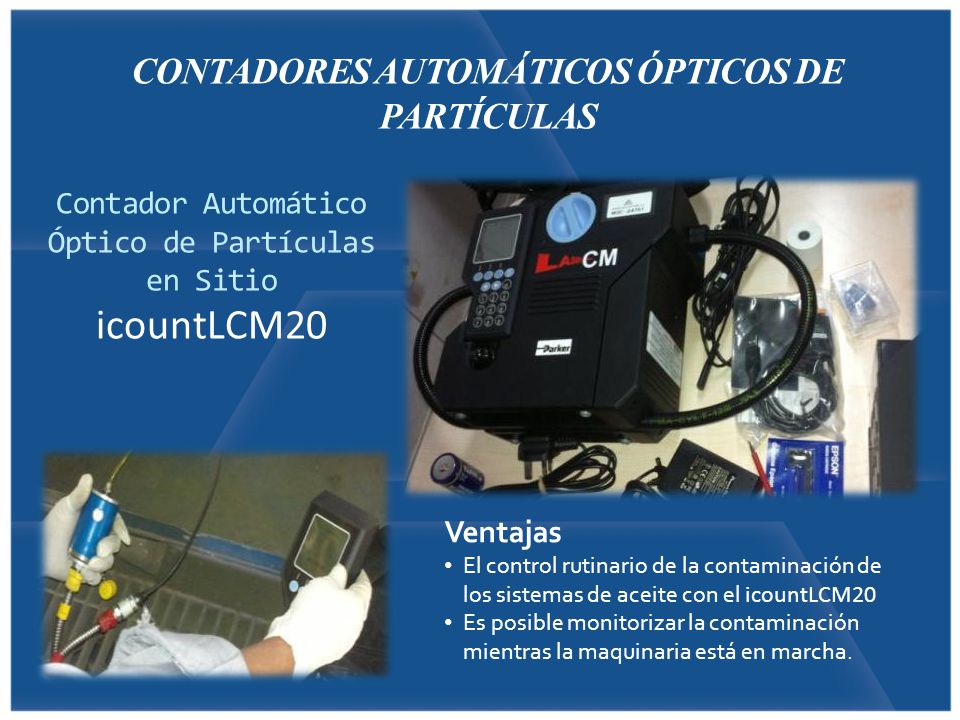

40 CONTADORES AUTOMÁTICOS ÓPTICOS DE PARTÍCULAS
Contador Automático Óptico de Partículas en Sitio icountLCM20 Ventajas El control rutinario de la contaminación de los sistemas de aceite con el icountLCM20 Es posible monitorizar la contaminación mientras la maquinaria está en marcha.

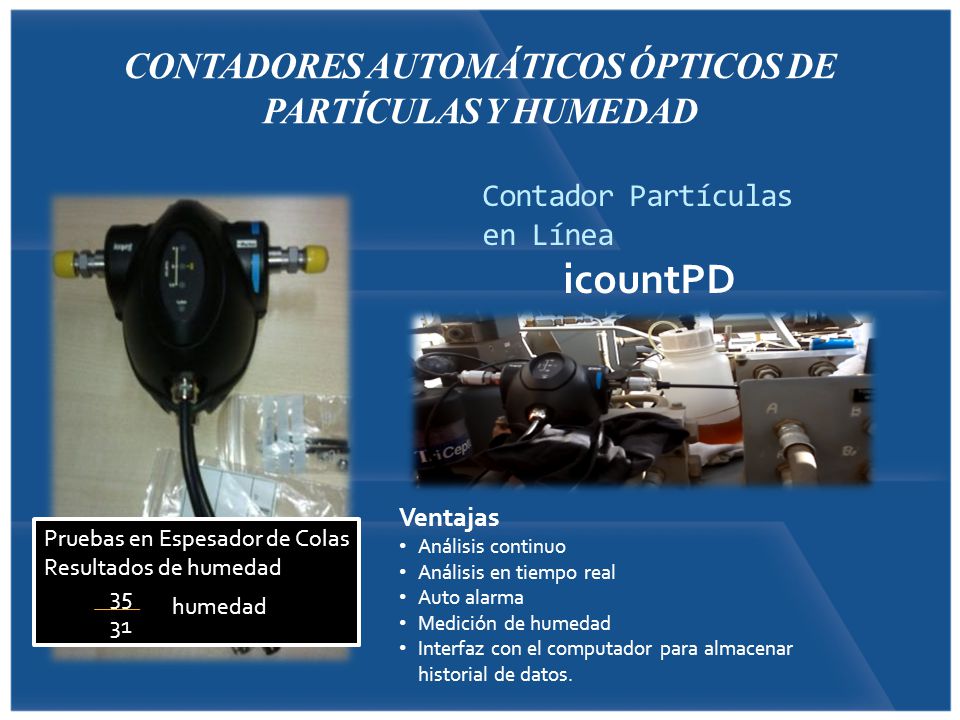

41 CONTADORES AUTOMÁTICOS ÓPTICOS DE PARTÍCULAS Y HUMEDAD
Contador Partículas en Línea icountPD Ventajas Análisis continuo Análisis en tiempo real Auto alarma Medición de humedad Interfaz con el computador para almacenar historial de datos. Pruebas en Espesador de Colas Resultados de humedad 35 31 humedad

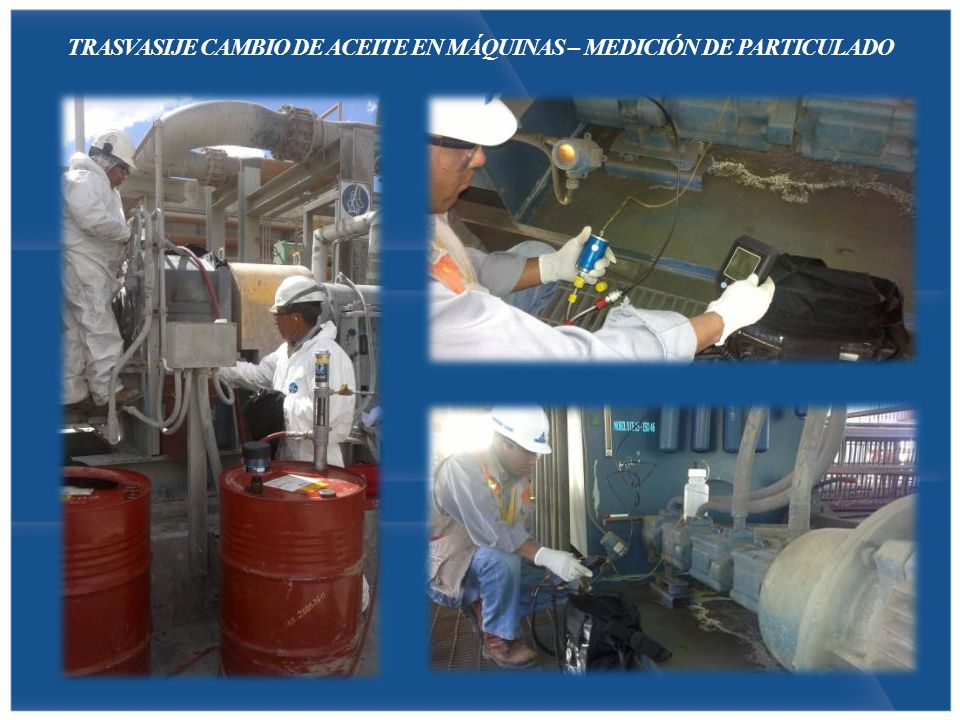

42 TRASVASIJE CAMBIO DE ACEITE EN MÁQUINAS – MEDICIÓN DE PARTICULADO

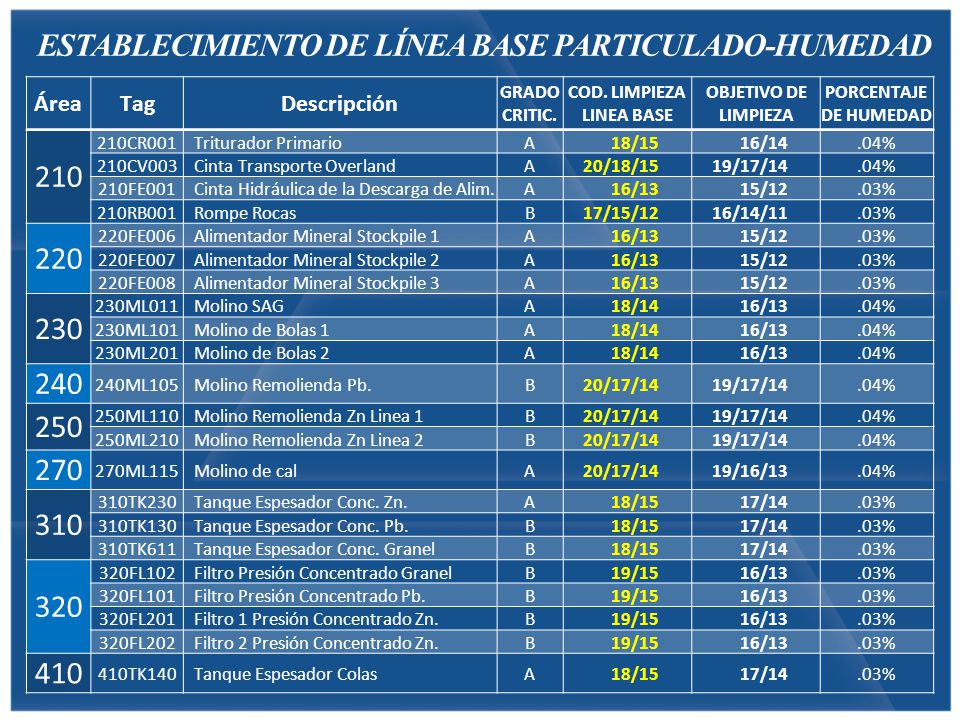

43 ESTABLECIMIENTO DE LÍNEA BASE PARTICULADO-HUMEDAD
Área Tag Descripción GRADO CRITIC. COD. LIMPIEZA LINEA BASE OBJETIVO DE LIMPIEZA PORCENTAJE DE HUMEDAD 210 210CR001 Triturador Primario A 18/15 16/14 .04% 210CV003 Cinta Transporte Overland 20/18/15 19/17/14 210FE001 Cinta Hidráulica de la Descarga de Alim. 16/13 15/12 .03% 210RB001 Rompe Rocas B 17/15/12 16/14/11 220 220FE006 Alimentador Mineral Stockpile 1 220FE007 Alimentador Mineral Stockpile 2 220FE008 Alimentador Mineral Stockpile 3 230 230ML011 Molino SAG 18/14 230ML101 Molino de Bolas 1 230ML201 Molino de Bolas 2 240 240ML105 Molino Remolienda Pb. 20/17/14 250 250ML110 Molino Remolienda Zn Linea 1 250ML210 Molino Remolienda Zn Linea 2 270 270ML115 Molino de cal 19/16/13 310 310TK230 Tanque Espesador Conc. Zn. 17/14 310TK130 Tanque Espesador Conc. Pb. 310TK611 Tanque Espesador Conc. Granel 320 320FL102 Filtro Presión Concentrado Granel 19/15 320FL101 Filtro Presión Concentrado Pb. 320FL201 Filtro 1 Presión Concentrado Zn. 320FL202 Filtro 2 Presión Concentrado Zn. 410 410TK140 Tanque Espesador Colas

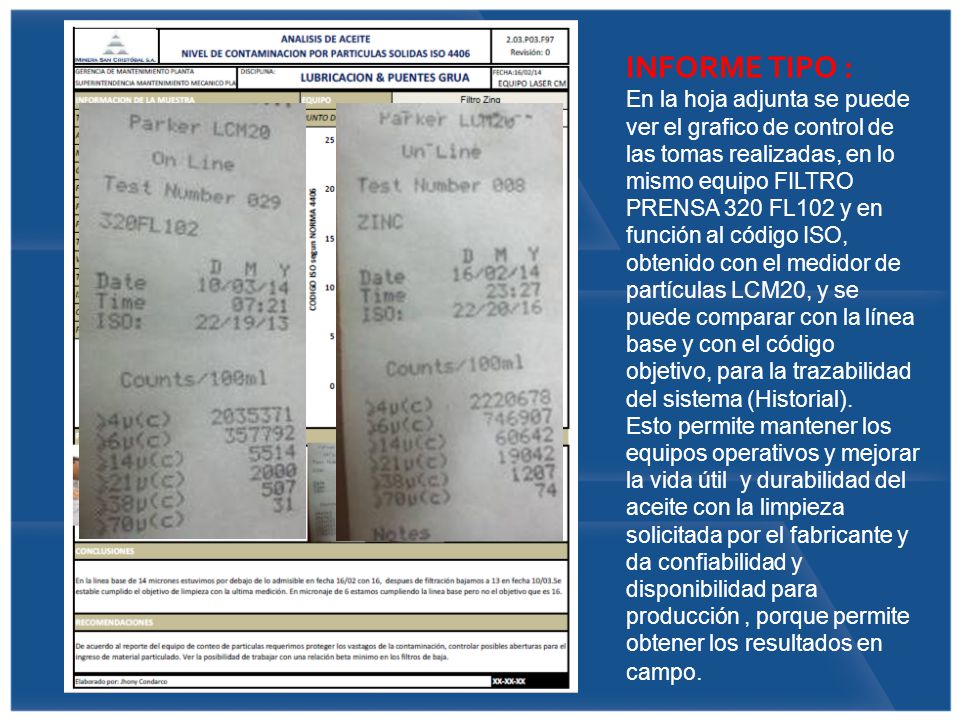

44 INFORME TIPO : En la hoja adjunta se puede ver el grafico de control de las tomas realizadas, en lo mismo equipo FILTRO PRENSA 320 FL102 y en función al código ISO, obtenido con el medidor de partículas LCM20, y se puede comparar con la línea base y con el código objetivo, para la trazabilidad del sistema (Historial). Esto permite mantener los equipos operativos y mejorar la vida útil y durabilidad del aceite con la limpieza solicitada por el fabricante y da confiabilidad y disponibilidad para producción , porque permite obtener los resultados en campo.

45 RESULTADOS ESPERADOS A CORTO MEDIANO Y LARGO PLAZO
Elevar la vida útil y disponibilidad de los sistemas hidráulicos (evitando la contaminación y el desgaste) Mayor duración de los lubricantes (cambios de aceite basados en condición, aceite limpio seco y fresco). Capacitar al recurso humano en las mejores prácticas de ingeniería. Integrar el sistema de Lubricación e Hidráulica con la confiabilidad operativa Lograr un sistema de mantenimiento de clase mundial. Impacto económico de la implementación.
