1 Control de Congestión y Tráfico Multimedia QoS en Subredes

2 Control de Congestión y Tráfico Multimedia Introducción SBM, Gestión de Ancho de Banda en Subred (Subnet Bandwidth Management) –Definición –Componentes –Funcionamiento 802.1p, estándar de QoS para redes 802.x QoS EN SUBREDES

3 Control de Congestión y Tráfico Multimedia SBM DEFINICION ES UN PROTOCOLO DE SEÑALIZACIÓN QUE PERMITE LA COMUNICACIÓN Y COORDINACIÓN ENTRE NODOS DE LA RED Y SU RELACION CON PROTOCOLOS DE QoS DE CAPAS SUPERIORES.

4 Control de Congestión y Tráfico Multimedia SBM Aplicación QoS (QApp) Módulo del Cliente (RM) Capa de Enlace (L2) QApp RM L2 BA L2 BA L2 Arquitectura BA Distribuida Arquitectura BA Centralizada COMPONENTES Aplicación QoS (QApp) Módulo del Cliente (RM) Capa de Enlace (L2) Dist. de A.B. (BA) L2 QApp RM L2

5 Control de Congestión y Tráfico Multimedia SBM Aplicación QoS (QApp) Módulo del Cliente (RM) Capa de Enlace (L2) QApp RM L2 BA L2 BA L2 1. DSBM inicializa FUNCIONAMIENTO Aplicación QoS (QApp) Módulo del Cliente (RM) Capa de Enlace (L2) Dist. de A.B. (BA) L2 QApp RM L2 3. Mensaje PATH “DSBMLogicalAddress”4. Mensaje PATH “L2/L3” Origen 2. AllSBMAddress 224.0.0.17

6 Control de Congestión y Tráfico Multimedia QoS con 802.1p Parámetros de QoS en redes 802: Disponibilidad Pérdida de Tramas Reordenación de Tramas Duplicación de Tramas Retardo de Tránsito Tiempo de vida de la Trama Tasa de Error de Trama No Detectada Tamaño Máximo de la Unidad de Datos de Servicio Prioridad Rendimiento

7 Control de Congestión y Tráfico Multimedia QoS con 802.1p Primitiva M_UNIDATA.indication { frame _type, mac_action, destination_address, source_address, mac_service_data_unit, user_priority, frame_check_sequence } Primitiva M_UNIDATA.request { frame _type, mac_action, destination_address, source_address, mac_service_data_unit, user_priority, access_priority frame_check_sequence } Primitivas de Servicio:

8 Control de Congestión y Tráfico Multimedia QoS con 802.1p Prioridad de acceso de salida según método MAC User_priority802.3 Ethernet 802.4 Token Bus 802.5 Token Ring 802.6 DQDB FDDI 000000 101111 202222 303333 404444 505555 606666 707676

9 Control de Congestión y Tráfico Multimedia QoS con 802.1p Prioridad de Usuario Clases de Tráfico 7a) Control de red (máx. importancia) 6b) Voz (retardo < 10 msg) 5c) Video (retardo < 100 msg) 4d) Carga Controlada 3e) Excellent Effort 2f) Best Effort 1g) Background (juegos, etc.) 0Reserva

10 Control de Congestión y Tráfico Multimedia QoS con 802.1p Número de Colas Tipos de Tráfico 1{a, b, c, d, e, f, g} 2 {a, b, c, d} {e, f, g} 3 {a, b} {c, d} {e, f, g} Número de Colas Tipos de Tráfico 4 {a, b} {c, d} {e, f} {g} 5 {a, b} {c} {d} {e, f} {g} Prioridades de Usuario y Clases de Tráfico

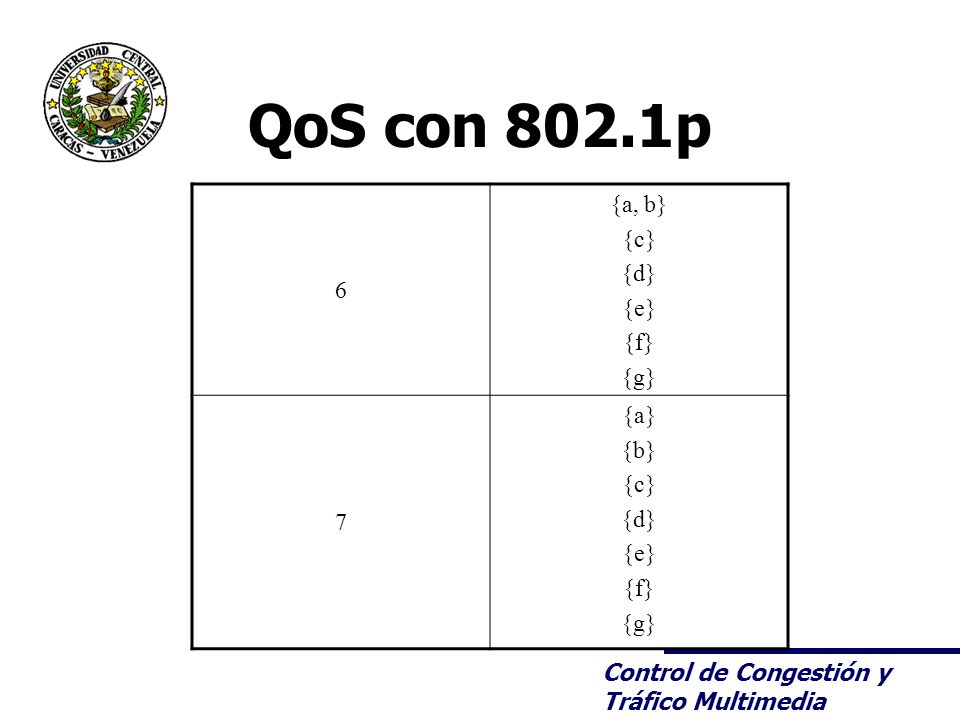

11 Control de Congestión y Tráfico Multimedia QoS con 802.1p 6 {a, b} {c} {d} {e} {f} {g} 7 {a} {b} {c} {d} {e} {f} {g}
