MODELADO DE REDES DE ACCESO 802.11e Agustín Zaballos Diego Enginyeria i Arquitectura La Salle.

Presentaciones similares


Presentación del tema: "MODELADO DE REDES DE ACCESO 802.11e Agustín Zaballos Diego Enginyeria i Arquitectura La Salle."— Transcripción de la presentación:

1 MODELADO DE REDES DE ACCESO e Agustín Zaballos Diego Enginyeria i Arquitectura La Salle

2 Agenda Motivación del proyecto Introducción al Simulador OPNET Introducción al IEEE e Desarrollo del modelo Resultados y comparativa Conclusiones

3 Motivación del proyecto

4 Colaboración con el CTTC –Centro Tecnológico de Telecomunicaciones de Cataluña Aprendizaje del futuro estándar –IEEE e draft 4 Profundización en el potencial de la herramienta – OPNET MODELER 10.2 Líneas de futuro

5 Introducción al Simulador OPNET

6 Simulador de redes 5 años de experiencia en su utilización Programación a bajo nivel en Proto-C Modelos Jerárquicos Estadísticas y análisis de resultados

7 Introducción al Simulador OPNET Nodo Proceso Código Proyecto

8 Introducción al Simulador OPNET

9

10

11

12 Introducción al IEEE e

13 802.11e Hybrid Coordination Function (HCF) –Transmission Opportunity (TXOP) –Beacon Protection –Direct Link (DiL) –RTS/CTS opcional Acceso al canal –Acceso con contención (EDCF-TXOP) –Acceso controlado (CAP)

14 Enhanced Distributed Coordination Function QoS –Definición de 4 categorías de acceso –Entidades de backoff independientes CWmin CWmax TXOP AIFS (Arbitration InterFrame Space)

15 Entidades de Backoff

16 Funcionamiento EDCF

17 Desarrollo del modelo

18 Punto de partida (802.11)

19 Ejemplo: Colisión

20 Suspensión del Backoff

21 Post Backoff

22 Transmisión

23 Nodos station nuevos

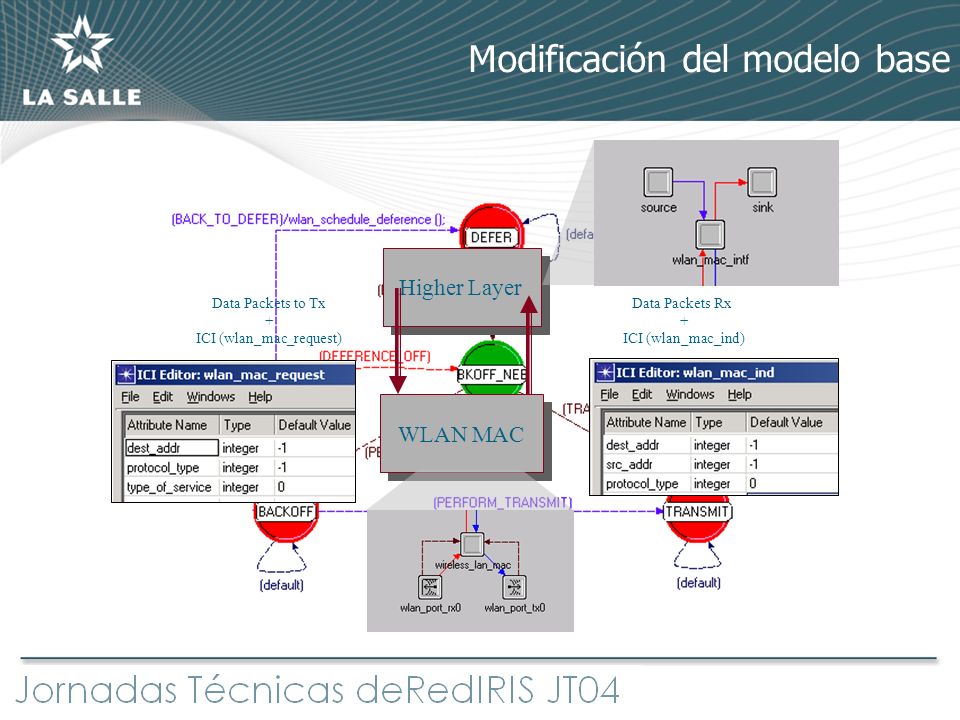

24 Modificación del modelo base Higher Layer WLAN MAC Data Packets to Tx + ICI (wlan_mac_request) Data Packets Rx + ICI (wlan_mac_ind)

25 Programación en tiempo de ejecución Se permite la modificación de los atributos de las diferentes AC

26 Resultados y comparativa

27 Resultados – Escenario 1 IBSS a 2Mb/s Las cuatro fuentes de tráfico producen la misma carga EDCF InterarrivalSize (bytes)Velocidad Constant (0.01)Constant (500)0.4 Mbps ParámetroAC 0AC 1AC 2AC 3 CW min (Slots) CW max (Slots) AIFSDDIFSPIFS

28 Escenario 1 sin congestión

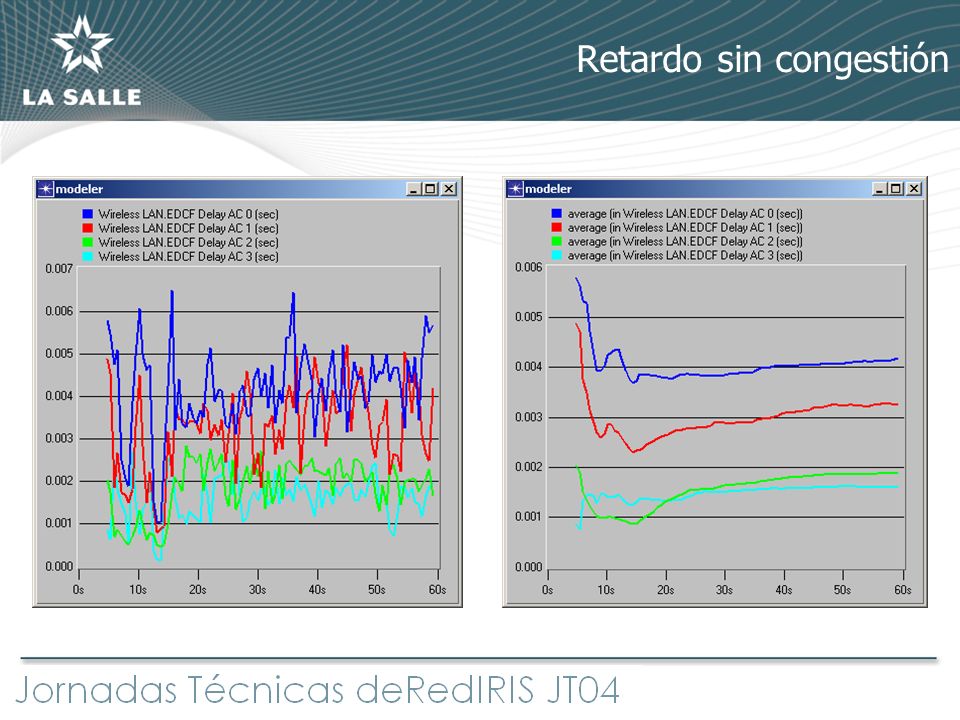

29 Retardo sin congestión

30 Escenario 1 con congestión Se dobla el tráfico generado

31 Throughput

32 Resultados – Escenario 2 IBSS a 11 Mb/s (voz, vídeo y datos) PatrónACInterarrival (seg.)Size (bytes)SegmentationBps Voz3Constant (0.02)Constant (96) Kbps Vídeo2Constant (0.1)Constant (17280) Mbps Datos0Exponential (0.05)Constant (12500)15002 Mbps

33 DCF vs EDCF

34 Comparativa de retardo

35 Conclusiones

36 Se ha desarrollado un primer modelo aproximativo al estándar en OPNET MODELER –802.11e EDCF –Modo QIBSS (redes Ad-Hoc) –Modelo de Station utilizable en OPNET –Extracción de resultados y comparativa con otros modelos

37 Hard Way Comparativa empleando el acceso controlado –CAP –Desarrollo de la gestión de la QoS de los TS –Action Frames –Importancia de las tramas beacon –Mecanismos e Improved Efficiency

38 GRACIAS POR SU ATENCÓN Agustín Zaballos Diego Enginyeria i Arquitectura La Salle
