CAPA DE RED CARACTERÍSTICAS DE LA RED

Presentación del tema: "CAPA DE RED CARACTERÍSTICAS DE LA RED"— Transcripción de la presentación:

1 CAPA DE RED CARACTERÍSTICAS DE LA RED
La capa de red es la capa más baja que maneja la transmisión de extremo a extremo. ASPECTOS DE DISEÑO DE LA RED Conmutación de paquetes de almacenamiento y reenvió Servicios proporcionados a la capa de transporte Implementación del servicio orientado a la conexión Comparación entre las subredes de circuitos virtuales y las de datagrama. SERVICIOS DE RED ORIENTADO A CONEXIÓN Recursos son (espacio de almacenamiento, intermedio, espacio de tablas de encaminamiento), la conexión se da abierta. Cuando termina la conexión debe cerrarse y se liberan los recursos asignados.

2 CONEXIONES PRIMITIVAS
Establecer una conexión Intercambiar datos por esa conexión Liberar la conexión SERVICIOS DE RED ORIENTADO SIN CONEXIÓN Es común llamar datagramas a un paquete de datos con su dirección de destino enviado por una red sin conexión. DIRECCIONAMIENTO: Cada entidad de transporte accede a los servicios de red a través de un NSAP distinto. Una identificación del sistema final en el que reside y Un selector de red que sirve para identificar uno de entre los distintos NSAPAS de una misma entidad de red. Cada entidad de sesión accede a los servicios de transporte a través de un TSAP, dirección constante. Una dirección de red y Un selector de transporte que sirve para identificar el TSAP (punto de acceso al servicio del nivel de transporte).

3 DIRECCIONAMIENTO EN INTERNET
El nivel IP asigna a cada máquina una dirección IP única en la Internet, formada por 4 bytes y se representa “aaa.bbb.ccc.ddd”, cada grupo es separado por un punto (.). PRINCIPIOS DE INTERCONEXIÓN ENTRE REDES Las tecnologías WAN operan en las tres capas inferiores del modelo de referencia OSI: capa física, capa de enlace de datos y capa de red. ENLACE PUNTO A PUNTO Proporciona una sola trayectoria de comunicaciones preestablecida desde las instalaciones del cliente. Los enlaces proporcionan dos tipos de transmisiones: Transmisiones de datagramas: Están compuestas de tramas direccionadas de manera individual. Transmisiones de ráfagas de datos: Están compuestas de una ráfaga de datos para la verificación de direcciones, se presenta sólo una vez.

4 CIRCUITOS VIRTUALES WAN
Es un circuito lógico creado para asegurar una comunicación confiable entre dos dispositivos de red. Hay dos tipos: SVC: Circuitos virtuales conmutados que establecen dinámicamente por demanda, se termina al finalizar la transmisión, tiene tres fases: El establecimiento del circuito, la transferencia de datos y la terminación del circuito. PVS: Circuitos virtuales permanentes y consta de un solo modo, transferencia de datos. Qué es el ruteo? Es la transferencia de información a través de una red desde un origen hasta un destino. La función en una red de conmutación de paquetes es aceptar paquetes procedentes de una estación emisora hasta una estación receptora.

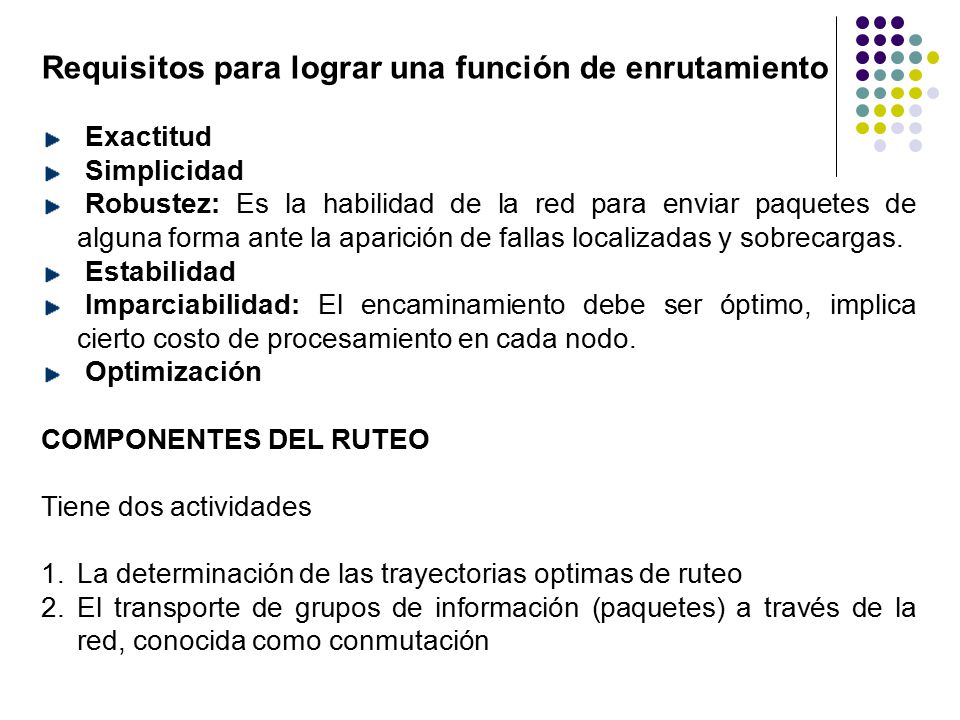

5 Requisitos para lograr una función de enrutamiento
Exactitud Simplicidad Robustez: Es la habilidad de la red para enviar paquetes de alguna forma ante la aparición de fallas localizadas y sobrecargas. Estabilidad Imparciabilidad: El encaminamiento debe ser óptimo, implica cierto costo de procesamiento en cada nodo. Optimización COMPONENTES DEL RUTEO Tiene dos actividades La determinación de las trayectorias optimas de ruteo El transporte de grupos de información (paquetes) a través de la red, conocida como conmutación

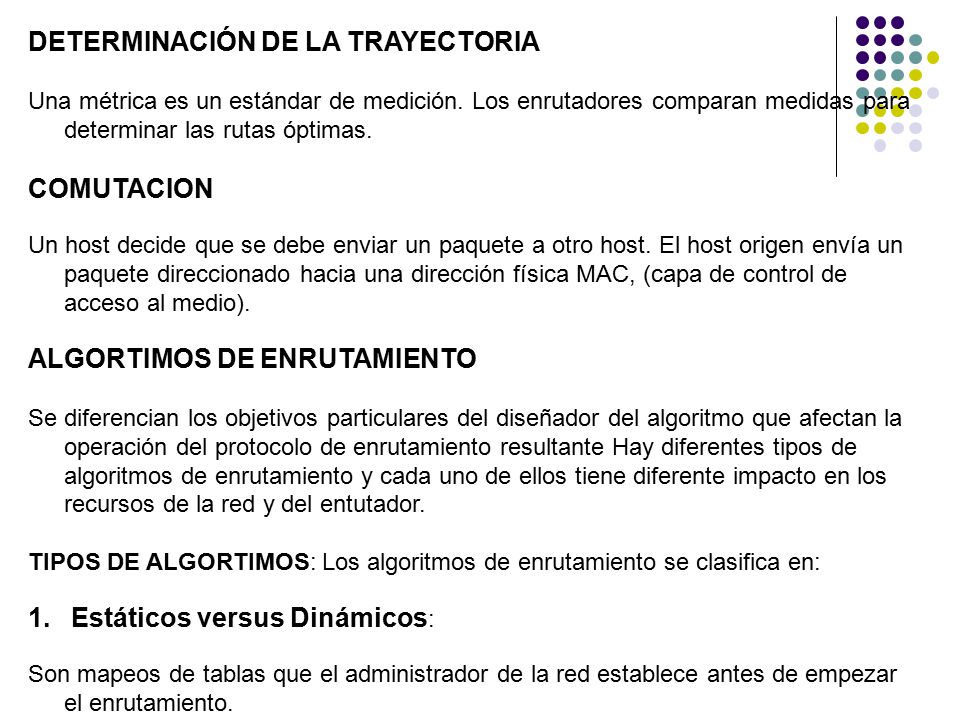

6 DETERMINACIÓN DE LA TRAYECTORIA
Una métrica es un estándar de medición. Los enrutadores comparan medidas para determinar las rutas óptimas. COMUTACION Un host decide que se debe enviar un paquete a otro host. El host origen envía un paquete direccionado hacia una dirección física MAC, (capa de control de acceso al medio). ALGORTIMOS DE ENRUTAMIENTO Se diferencian los objetivos particulares del diseñador del algoritmo que afectan la operación del protocolo de enrutamiento resultante Hay diferentes tipos de algoritmos de enrutamiento y cada uno de ellos tiene diferente impacto en los recursos de la red y del entutador. TIPOS DE ALGORTIMOS: Los algoritmos de enrutamiento se clasifica en: Estáticos versus Dinámicos: Son mapeos de tablas que el administrador de la red establece antes de empezar el enrutamiento.

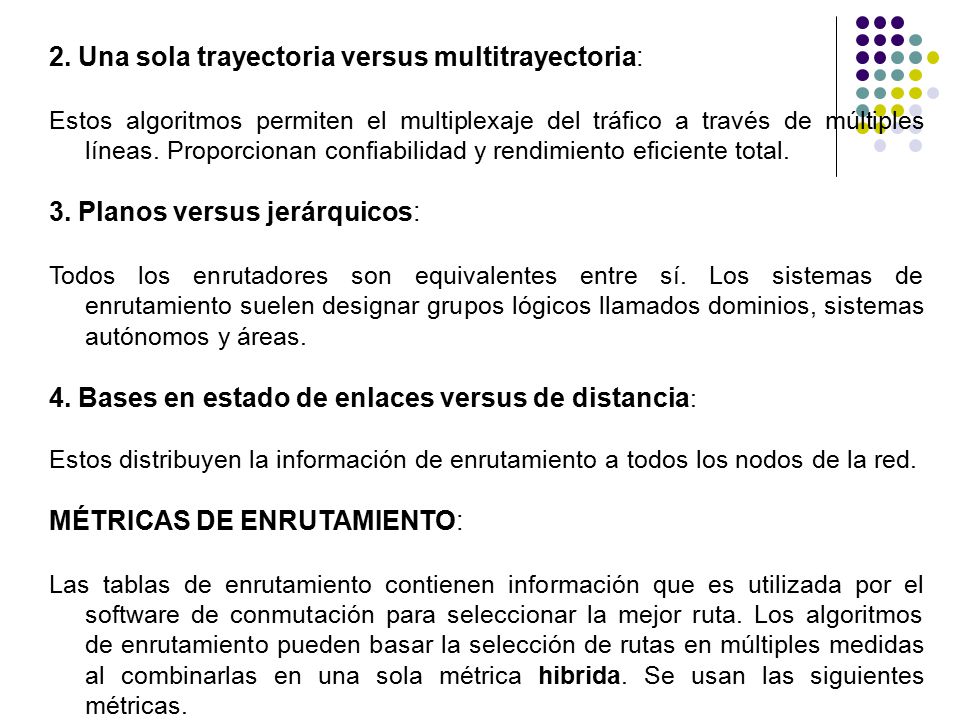

7 2. Una sola trayectoria versus multitrayectoria:
Estos algoritmos permiten el multiplexaje del tráfico a través de múltiples líneas. Proporcionan confiabilidad y rendimiento eficiente total. 3. Planos versus jerárquicos: Todos los enrutadores son equivalentes entre sí. Los sistemas de enrutamiento suelen designar grupos lógicos llamados dominios, sistemas autónomos y áreas. 4. Bases en estado de enlaces versus de distancia: Estos distribuyen la información de enrutamiento a todos los nodos de la red. MÉTRICAS DE ENRUTAMIENTO: Las tablas de enrutamiento contienen información que es utilizada por el software de conmutación para seleccionar la mejor ruta. Los algoritmos de enrutamiento pueden basar la selección de rutas en múltiples medidas al combinarlas en una sola métrica hibrida. Se usan las siguientes métricas.

8 DISPOSITIVOS DE LA CAPA DE RED LOS ENRUTADORES
Longitud de trayectoria Confiabilidad Retardo Ancho de banda Carga Costos de comunicación DISPOSITIVOS DE LA CAPA DE RED LOS ENRUTADORES Son dispositivos hardware capaces de ejecutar tareas específicas, estas actúan en el nivel físico de enlace de datos y de red del modelo OSI. Características de los enrutadores Estos pueden soportar diferentes protocolos como eternet, token ring, RDSI. Los enrutadores conectan redes de área local LAN a redes de área extensa WAN. Aseguran fiabilidad, ofreciendo múltiples trayectorias a través de las redes. La capacidad de los enrutadores para soportar simultáneamente diferentes protocolos.

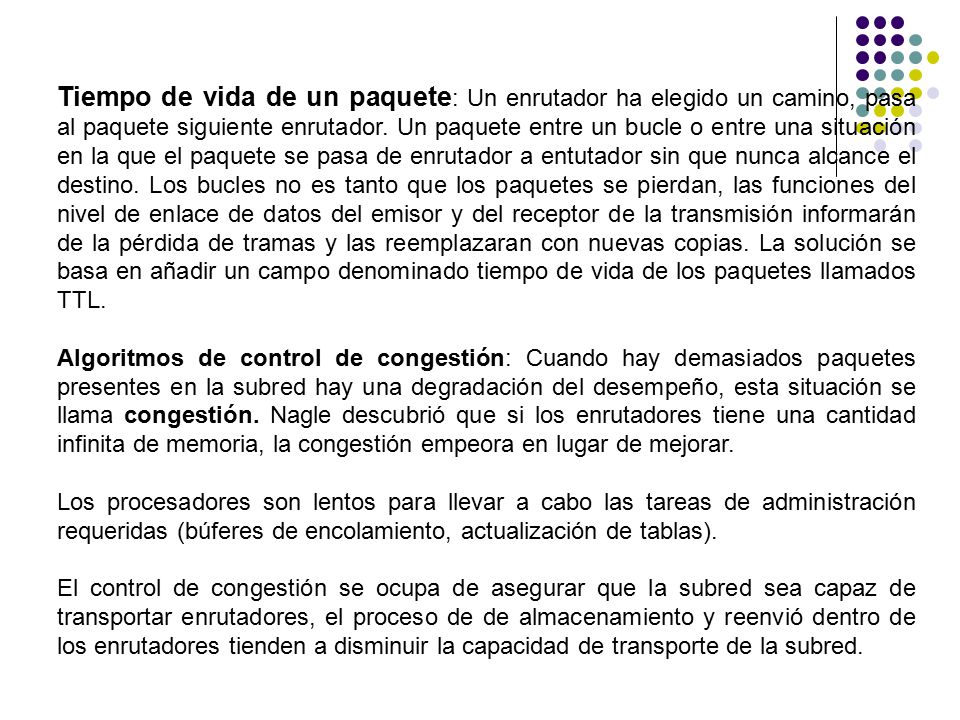

9 Tiempo de vida de un paquete: Un enrutador ha elegido un camino, pasa al paquete siguiente enrutador. Un paquete entre un bucle o entre una situación en la que el paquete se pasa de enrutador a entutador sin que nunca alcance el destino. Los bucles no es tanto que los paquetes se pierdan, las funciones del nivel de enlace de datos del emisor y del receptor de la transmisión informarán de la pérdida de tramas y las reemplazaran con nuevas copias. La solución se basa en añadir un campo denominado tiempo de vida de los paquetes llamados TTL. Algoritmos de control de congestión: Cuando hay demasiados paquetes presentes en la subred hay una degradación del desempeño, esta situación se llama congestión. Nagle descubrió que si los enrutadores tiene una cantidad infinita de memoria, la congestión empeora en lugar de mejorar. Los procesadores son lentos para llevar a cabo las tareas de administración requeridas (búferes de encolamiento, actualización de tablas). El control de congestión se ocupa de asegurar que la subred sea capaz de transportar enrutadores, el proceso de de almacenamiento y reenvió dentro de los enrutadores tienden a disminuir la capacidad de transporte de la subred.
