PSpice es un programa de simulación de circuitos integrados. Fue desarrollado por MicroSim y MicroSim fue comprado por OrCAD que fue adquirido posteriormente.

Presentación del tema: "PSpice es un programa de simulación de circuitos integrados. Fue desarrollado por MicroSim y MicroSim fue comprado por OrCAD que fue adquirido posteriormente."— Transcripción de la presentación:

1

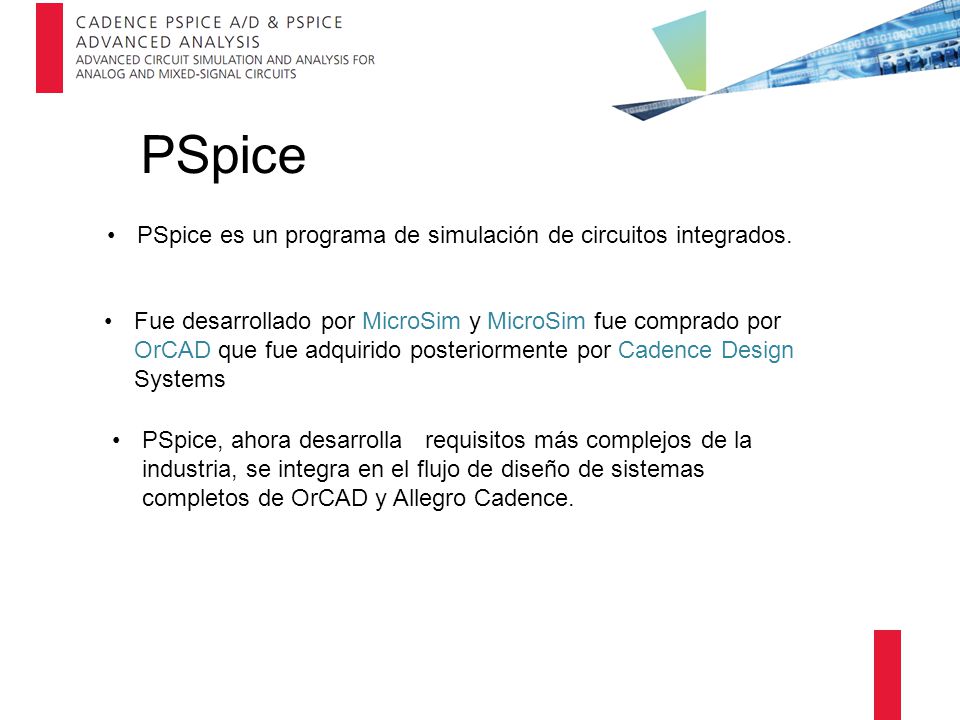

2 PSpice es un programa de simulación de circuitos integrados. Fue desarrollado por MicroSim y MicroSim fue comprado por OrCAD que fue adquirido posteriormente por Cadence Design Systems PSpice PSpice, ahora desarrolla requisitos más complejos de la industria, se integra en el flujo de diseño de sistemas completos de OrCAD y Allegro Cadence.

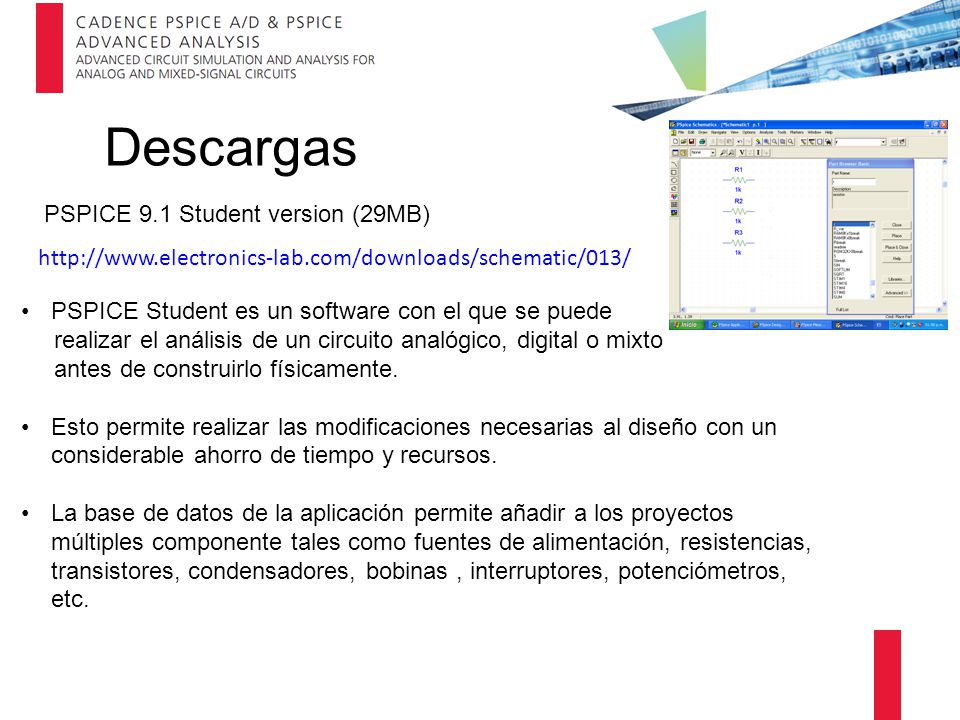

3 Descargas PSPICE 9.1 Student version (29MB) http://www.electronics-lab.com/downloads/schematic/013/ PSPICE Student es un software con el que se puede realizar el análisis de un circuito analógico, digital o mixto antes de construirlo físicamente. Esto permite realizar las modificaciones necesarias al diseño con un considerable ahorro de tiempo y recursos. La base de datos de la aplicación permite añadir a los proyectos múltiples componente tales como fuentes de alimentación, resistencias, transistores, condensadores, bobinas, interruptores, potenciómetros, etc.

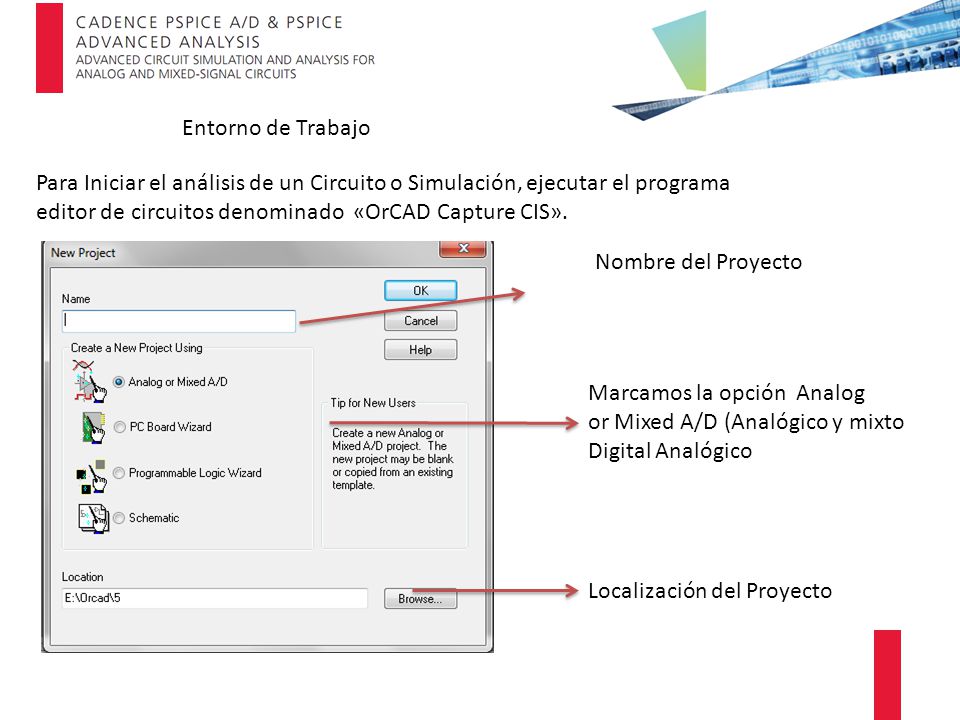

4 Entorno de Trabajo Para Iniciar el análisis de un Circuito o Simulación, ejecutar el programa editor de circuitos denominado «OrCAD Capture CIS». Nombre del Proyecto Localización del Proyecto Marcamos la opción Analog or Mixed A/D (Analógico y mixto Digital Analógico

5 La forma de trabajar con PSPICE es similar a la que se utiliza cuando se tiene que probar un circuito en el Laboratorio. El punto de partida es el esquema del circuito que se desea probar. Para ello, obtendremos los componentes que van a formar parte del circuito. Se debe ir al almacén de componentes a buscarlos que en el caso de PSPICE son las librerías que se encuentran en Place-Part. Se puede encontrar tres tipos de componentes: a) Componentes con su referencia comercial: Por ejemplo el 2N5444 En este caso se refiere a un componente concreto con un modelo que trata de emular las mismas características que el componente real. b) Componentes genéricos: Por ejemplo C. En este caso se incorpora un condensador cuyo valor y otras características pueden definirse por el usuario. c) Pseudocomponentes, Por ejemplo PARAM. No se refiere a ningún tipo de componente físico sino que es una forma gráfica de introducir alguna línea de código al programa en el que es sintetizado el esquema.

6 Cuando el circuito ya está casi montando hay que agregar algo muy importante, dado que si no lo incluye el simulador le dará error. Es el fijar una referencia o masa en el circuito. Este es el componente AGND y que corresponde corresponde con la masa analógica del circuito.

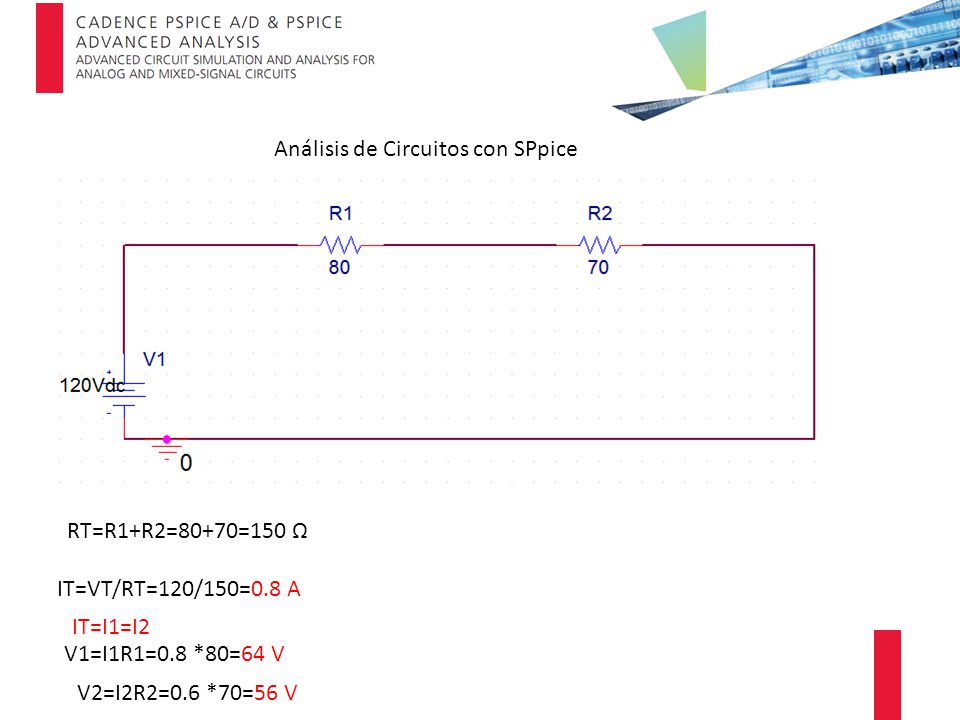

7 Análisis de Circuitos con SPpice RT=R1+R2=80+70=150 Ω IT=VT/RT=120/150=0.8 A IT=I1=I2 V2=I2R2=0.6 *70=56 V V1=I1R1=0.8 *80=64 V

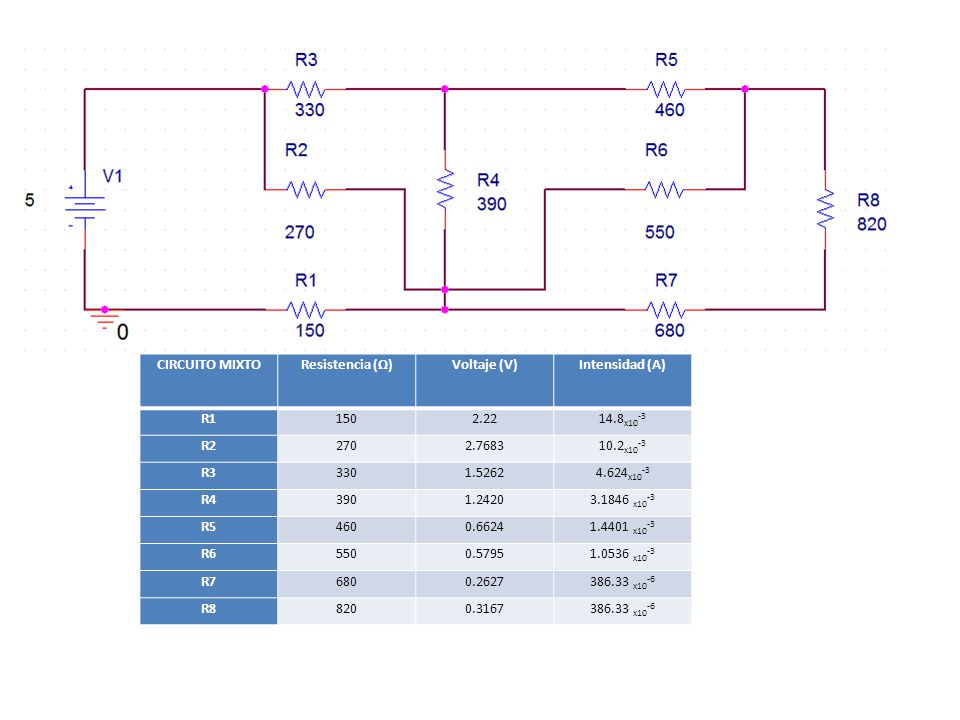

8 CIRCUITO MIXTOResistencia (Ω)Voltaje (V)Intensidad (A) R11502.2214.8 x10 -3 R22702.768310.2 x10 -3 R33301.52624.624 x10 -3 R43901.24203.1846 x10 -3 R54600.66241.4401 x10 -3 R65500.57951.0536 x10 -3 R76800.2627386.33 x10 -6 R88200.3167386.33 x10 -6

9
