OBJETIVO DEL PROYECTO Diseñar un termómetro que:

Presentación del tema: "OBJETIVO DEL PROYECTO Diseñar un termómetro que:"— Transcripción de la presentación:

1

2 OBJETIVO DEL PROYECTO Diseñar un termómetro que:
Efectúe la transmisión de datos mediante el bus I2C. Permita combinar la alimentación por batería y por puerto USB.

3 ESPECIFICACIONES Rango de temperatura 0ºC - 100ºC.
Control mediante microcontrolador 16F873. Visualización en display LCD GMD1602A. Programación en lenguaje C. Alimentación por batería o USB.

4 COMPONENTES PIC16F873 Sensor DS1624 LCD 16x2
Alimentación por USB - Jack Alimentación por batería de 9V

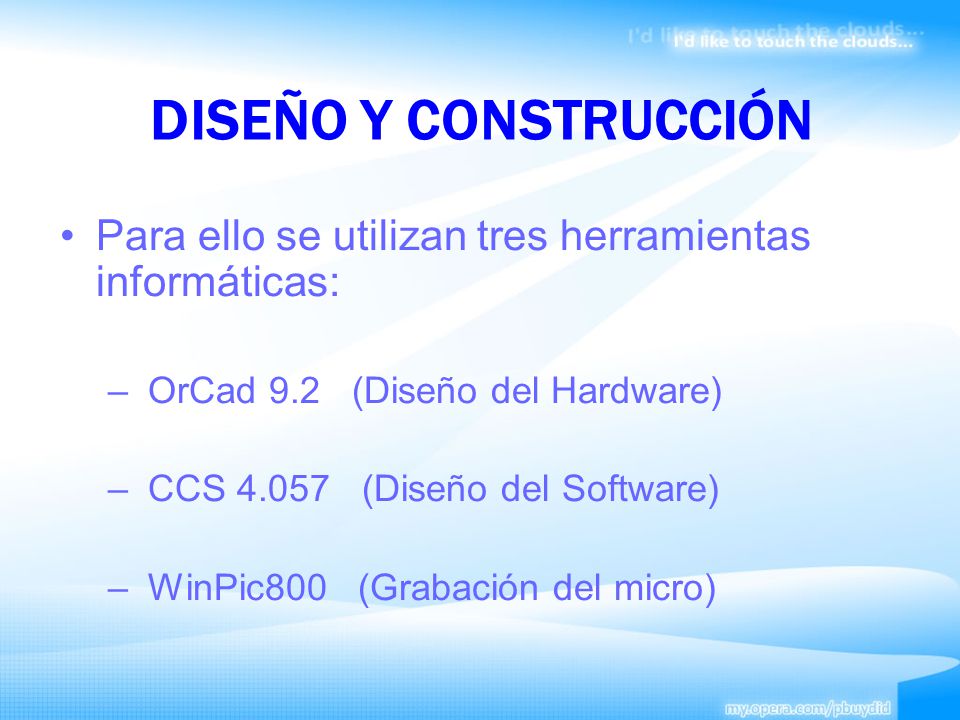

5 DISEÑO Y CONSTRUCCIÓN Para ello se utilizan tres herramientas informáticas: OrCad (Diseño del Hardware) CCS (Diseño del Software) WinPic800 (Grabación del micro)

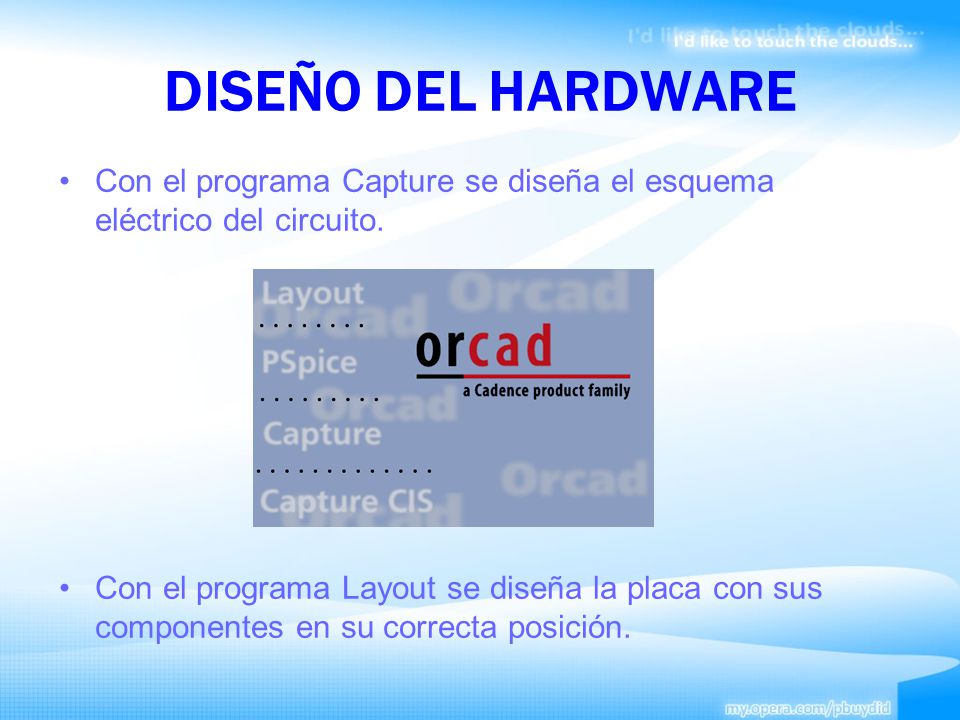

6 DISEÑO DEL HARDWARE Con el programa Capture se diseña el esquema eléctrico del circuito. Con el programa Layout se diseña la placa con sus componentes en su correcta posición.

7 Diseño del esquema del circuito (Capture)
DISEÑO DEL HARDWARE Diseño del esquema del circuito (Capture)

8 Diseño de la placa (Layout)
DISEÑO DEL HARDWARE Diseño de la placa (Layout)

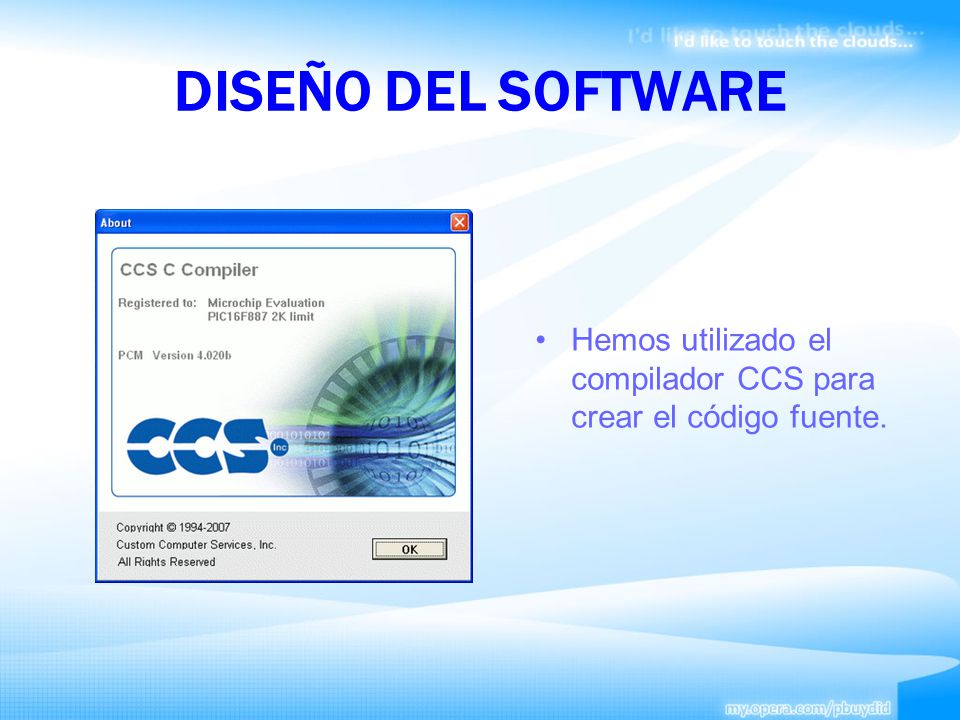

9 DISEÑO DEL SOFTWARE Hemos utilizado el compilador CCS para crear el código fuente.

10 DISEÑO DEL SOFTWARE

11 DISEÑO DEL SOFTWARE Directivas Variables Globales Programa Principal
Comentarios

12 DISEÑO DEL SOFTWARE Hemos tenido que modificar algunas librerías para adecuarlas a las características de nuestro montaje.

13 DISEÑO DEL SOFTWARE La librería Floatee no ha sufrido ninguna modificación. La librería del sensor ha sufrido los siguientes cambios: Se la han eliminado las dos últimas funciones. Se ha modificado para la obtención de la temperatura en grados Celsius. Se han asignado valores fijos a los datos de los decimales. (Agrupados en 4 campos).

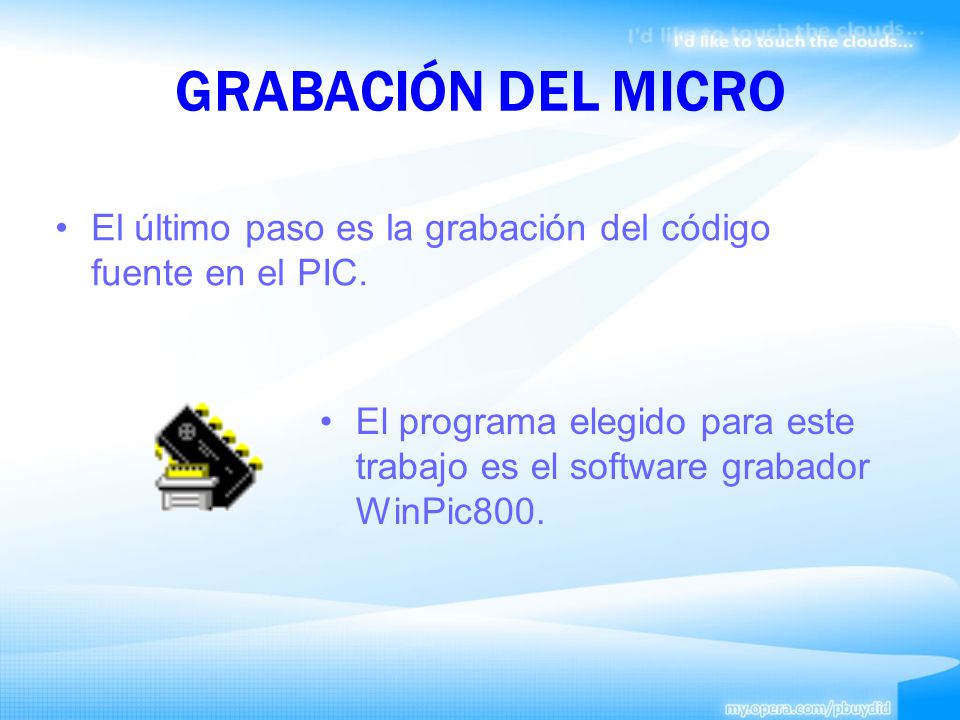

14 GRABACIÓN DEL MICRO El último paso es la grabación del código fuente en el PIC. El programa elegido para este trabajo es el software grabador WinPic800.
