1 1 Sistema de Comunicación Transmisor Receptor Canales de Comunicación

2 2 Sistema Telefónico Alexander Graham Bell Nuestros días: telefonía por Internet Costo

3 3 Una solución y si en lugar de 3 son 1 millón? Central de conmutación

4 4 Cuantas líneas son necesarias de interconexión entre las centrales ? Depende de cuantas veces se acepta que un usuario llame y la central esté saturada ¿Cuál es la probabilidad de que un usuario llame y la central esté saturada? Es necesario un modelo: –Tiempo en que arriban llamadas a la central –Tiempo de duración de la llamada

5 5 Modelo Utilizado Tiempo entre llamadas con distribución exponencial Tiempo de duración de la llamada con distribución exponencial ¿Cuál es la cantidad de líneas mínima para tener una probabilidad de bloqueo de 1 en ?

6 6 Erlang 1909 Erlang publicó: The Theory of Probabilities and Telephone Conversations. Siendo 1/λ la media del tiempo entre arribos y 1/μ la media de la duración de las llamadas, se llega a que Con esta fórmula se han diseñado las centrales telefónicas hasta el día de hoy.

7 7 ¿El modelo en crisis? Un problema reciente: –Mitad de los noventa –Accesos a Internet por línea telefónica –Solución: Tarifaria

8 8 Comunicaciones Analógicas vs Digitales Tomo muestras y codifico Necesito enviar esos bits por un medio físico Necesito corregir errores en la transmisión Necesito solucionar el acceso a medios compartidos

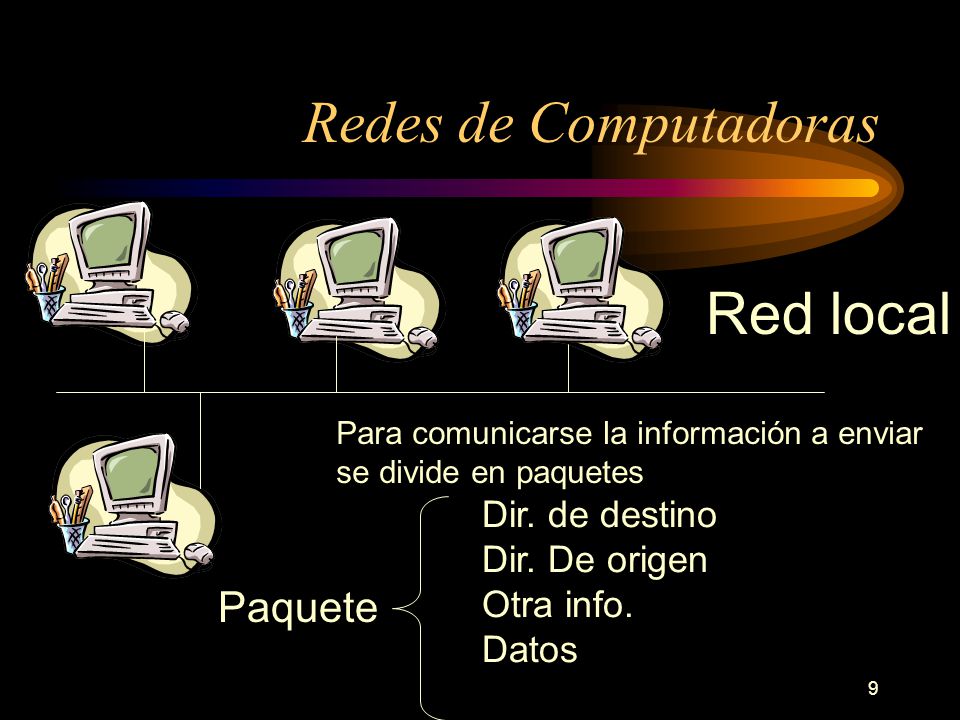

9 9 Redes de Computadoras Para comunicarse la información a enviar se divide en paquetes Dir. de destino Dir. De origen Otra info. Datos Paquete Red local

10 10 Internet Enrutador Universidad Otras redes ANTEL ISP Brasil

11 11 ¿Cómo se enrutan los paquetes? Cada enrutador cuando recibe un paquete se fija su destino y en una tabla busca para ese destino quien es el próximo enrutador: Modelo best effort

12 12 Enlace de salida Cola de tamaño finito Como no todos los enlaces de entrada están usados el 100% del tiempo a su capacidad máxima se diseña la capacidad máxima de salida menor que la suma de las capacidades máximas de las entradas

13 13 Problema Si en un enlace de salida en un tiempo hay muchas comunicaciones que deben usar ese enlace, los paquetes se van almacenando en la cola –Retardo –Si se llena se pierden Aplicaciones tradicionales de Internet –Mail –Transferencia de archivos –Web Los retardos no afectan mucho, las pérdidas se solucionan con retransmisiones.

14 14 Nuevos servicios en Internet Voz y video por ejemplo Si son fuera de línea es como la transferencia de archivos Si no son interactivos por ejemplo radio en Internet, en la computadora destino pre-memorizo varios segundos y transmito con retardo ¿Si son en línea? Por ejemplo una conversación Telefónica con retardo mayor a 300 ms es impracticable. –NECESITO MINIMIZAR PÉRDIDAS Y LOS RETARDOS – ASEGURAR CALIDAD DE SERVICIO

15 15 Modelos para calidad de servicio La solución de la telefonía tradicional El problema de implementar esa solución en Internet Control de Acceso El modelo DiffServ –Dividir el tráfico en clases –Crear una cola por clase –Acordar con el cliente lo que se le puede asegurar y lo que el puede enviar

16 16 La estrucutura de la red Backbone –Corazón de la red, rutea agregados grandes de tráfico Red de Acceso –Conecta a los usuarios al backbone –Tecnologías diversas: XDSL, FTH, Cable, Inalámbricas

17 17 MPLS Usar un paradigma de ruteo diferente que ya se usaba en otra tecnología ATM Se divide en clases de ruteo a la entrada A cada clase se le asigna una etiqueta En cada enrutador se enruta usando la etiqueta

18 18 Las redes inalámbricas La Telefonía celular ( 2G TDMA, 3G CDMA) Las redes WiFi y WiMAX Las redes ad-hoc y redes mesh
