Interfases de Entrada / Salida

Presentaciones similares


Presentación del tema: "Interfases de Entrada / Salida"— Transcripción de la presentación:

1 Interfases de Entrada / Salida
Introducción a las Interfaces de entrada / salida Fundamentos de comunicación serie asincrónica Interfase Serie

2 Interfaces de entrada / salida
Introducción a las Interfaces de entrada / salida

3 Puerto de Salida Básico
Registro (Latch) CE CLK WR OE D0 D7 Q0 Q7 Bus de Datos del Sistema Salidas

4 Sintesis en vhdl de un puerto de salida
Entity Salida is port ( HCLK : in std_logic; RESET : in std_logic; CS : in std_logic; WR : in std_logic; D : in std_logic_vector (7 downto 0); --Bus datos es siempre entrada O : out std_logic_vector (7 downto 0) --Salidas al exterior ); end Salida;

5 architecture B2 of Salida is
begin process (HCLK, RESET) if RESET = '1' then O ( 7 downto 0 )<= " "; else if HCLK = '1' and HCLK'event then -- Flanco de ascendente if CS = '0' then if WR = '0' then O (7 downto 0) <= D ( 7 downto 0 ); end if; end process; end B2;

6 Estimulo – Puerto de salida

7 Simulación – Puerto de salida

8 Puerto de Entrada Básico
Puerta de 3 estados (Transceiver) CE OE RD O0 O7 I0 I7 Bus de Datos del Sistema Entradas

9 Sintesis en vhdl de un puerto de entrada
entity Entrada is port ( HCLK : in std_logic; RESET : in std_logic; CS : in std_logic; RD : in std_logic; D : out std_logic_vector (7 downto 0); -- Bus Datos es siempre salida I : in std_logic_vector (7 downto 0) -- Entradas externas ); end Entrada;

10 architecture B2 of Entrada is
Begin process (HCLK, RESET) if RESET = '1' then D ( 7 downto 0 )<= "ZZZZZZZZ"; else if HCLK = '1' and HCLK'event then -- Flanco de ascendente if CS = '0' then -- Acceso al registro solo si CS es 0 if RD = '0' then D ( 7 downto 0 ) <= I (7 downto 0); D ( 7 downto 0 ) <="ZZZZZZZZ"; -- Si RD esta en 1 el bus esta en "Z" end if; -- Si CS esta en 1 el bus esta en "Z" end process; end B2;

11 Estimulo – Puerto de entrada

12 Simulación – Puerto de entrada

13 Sintesis en vhdl de un registro interno
entity Registro is port ( HCLK : in std_logic; RESET : in std_logic; CS : in std_logic; RD : in std_logic; WR : in std_logic; D : inout std_logic_vector (7 downto 0) -- Bus de datos es Entrada/Salida ); end Registro;

14 architecture B2 of Registro is
Begin process (HCLK, RESET) variable REGISTRO : std_logic_vector (7 downto 0) := " "; if RESET = '1' then D ( 7 downto 0 )<= "ZZZZZZZZ"; else if HCLK = '1' and HCLK'event then -- Flanco de ascendente if CS = '0' then -- Acceso al registro solo si CS es 0 if RD = '0' then D ( 7 downto 0 ) <= REGISTRO (7 downto 0); D ( 7 downto 0 ) <="ZZZZZZZZ"; -- Si RD = 1, bus en "Z" if WR = '0' then REGISTRO (7 downto 0) := D ( 7 downto 0 ); end if; D ( 7 downto 0 ) <="ZZZZZZZZ"; -- Si CS = 1, bus en "Z" end process; end B2;

15 Estimulo – Registro interno

16 Simulación – Registro interno

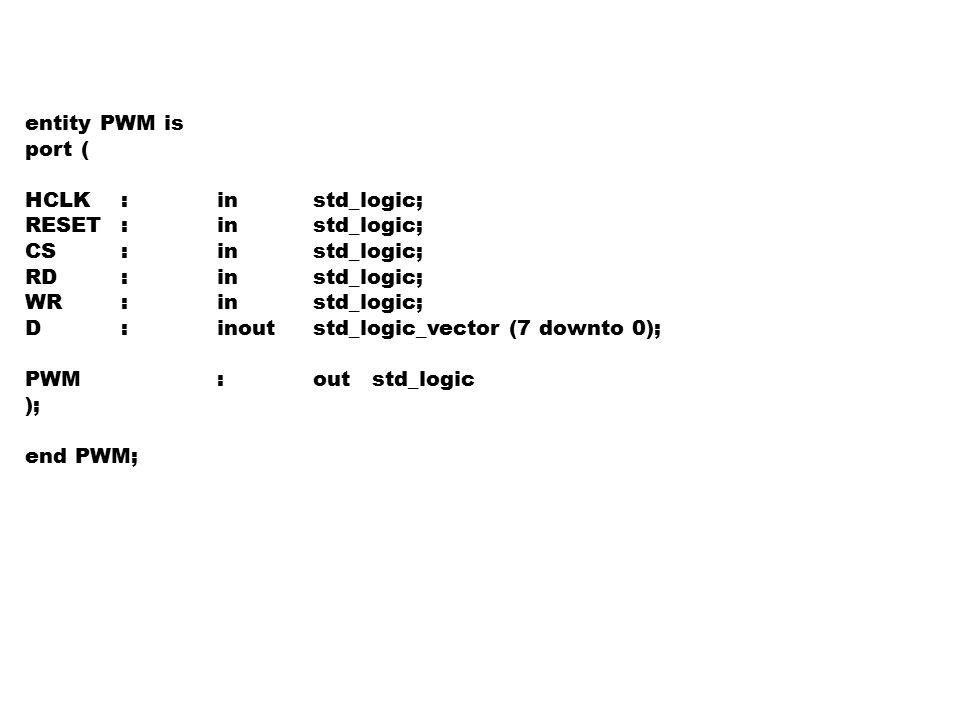

17 entity PWM is port ( HCLK : in std_logic; RESET : in std_logic; CS : in std_logic; RD : in std_logic; WR : in std_logic; D : inout std_logic_vector (7 downto 0); PWM : out std_logic ); end PWM;

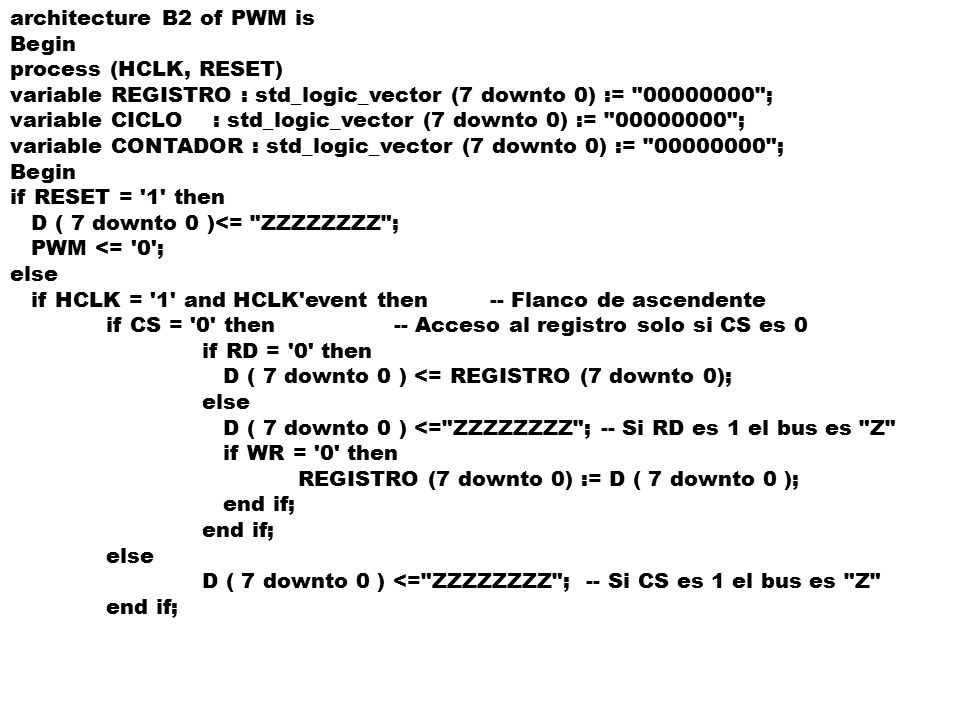

18 architecture B2 of PWM is
Begin process (HCLK, RESET) variable REGISTRO : std_logic_vector (7 downto 0) := " "; variable CICLO : std_logic_vector (7 downto 0) := " "; variable CONTADOR : std_logic_vector (7 downto 0) := " "; if RESET = '1' then D ( 7 downto 0 )<= "ZZZZZZZZ"; PWM <= '0'; else if HCLK = '1' and HCLK'event then -- Flanco de ascendente if CS = '0' then -- Acceso al registro solo si CS es 0 if RD = '0' then D ( 7 downto 0 ) <= REGISTRO (7 downto 0); D ( 7 downto 0 ) <="ZZZZZZZZ"; -- Si RD es 1 el bus es "Z" if WR = '0' then REGISTRO (7 downto 0) := D ( 7 downto 0 ); end if; D ( 7 downto 0 ) <="ZZZZZZZZ"; -- Si CS es 1 el bus es "Z"

19 CONTADOR := CONTADOR +1;
if CONTADOR > CICLO then PWM <= '0'; else PWM <= '1'; end if; if CONTADOR = " " then CICLO := REGISTRO; end process; end B2;

20 Puerto de Entrada + Salida Básico
CE Registro (Latch) WR OE Salida Bus de Datos Entrada Puerta de 3 estados (Transceiver) OE RD

21 Puerto de Entrada + Salida Básico
CE Registro (Latch) WR OE Salida Bus de Datos Entrada Puerta de 3 estados (Transceiver) OE RD

22 Puerto de Entrada / Salida Programable
CE Registro (Latch) WR OE Exterior Salida Bus de Datos Entrada Puerta de 3 estados (Transceiver) OE RD

23 Puerto de Entrada / Salida Programable
CE 1 WR OE Exterior CE WR OE Salida Bus de Datos Entrada OE RD

24 Puerto de Entrada / Salida Programable
WR OE CE Exterior WR OE Salida Bus de Datos Entrada OE RD

25 Puerto de Entrada / Salida Programable
CE A0 WR RD OE Lógica de control de lectura y escritura (LCLE) Exterior OE Salida Bus de Datos Entrada OE

26 Puerto de Entrada / Salida Programable
CE A0 WR RD OE Lógica de control de lectura y escritura (LCLE) Exterior OE Salida Bus de Datos Entrada OE

27 Puerto de Entrada / Salida Programable
CE A0 WR RD OE LCLE Puerta bidireccional de 3 estados (Transceiver) OE Salida OE Dd Entrada Bus de Datos del sistema OE

28 Puerto de Entrada / Salida Programable con Reset
CE A0 WR RD OE LCLE Puerta bidireccional de 3 estados (Transceiver) OE Salida OE Dd Entrada Bus de Datos del sistema OE

29 Puerto de Entrada / Salida Programable con Reset
CE A0 WR RD OE LCLE Puerta bidireccional de 3 estados (Transceiver) OE Salida OE Dd Entrada Bus de Datos del sistema OE

30 entity IOP is port ( HCLK : in std_logic; RESET : in std_logic; CS : in std_logic; AD0 : in std_logic WR : in std_logic; RD : in std_logic; D : inout std_logic_vector (7 downto 0); -- El bus de datos es Entrada/Salida ES : inout std_logic_vector (7 downto 0) -- Entradas/Salidas al exterior ); end IOP;

31 architecture B2 of IOP is
Begin process (HCLK, RESET) variable DDR : std_logic_vector ( 7 downto 0) :=" "; --entrada variable DAT : std_logic_vector ( 7 downto 0) :=" "; if RESET = '1' then ES ( 7 downto 0 )<= "ZZZZZZZZ"; DDR ( 7 downto 0 ) := " "; DAT ( 7 downto 0 ) := " "; D ( 7 downto 0 )<= "ZZZZZZZZ"; else if HCLK = '1' and HCLK'event then -- Flanco de ascendente if CS = '0' then if WR = '0' then if AD0 = '0' then DAT( 7 downto 0 ) := D( 7 downto 0 ); n1: for i in 0 to 7 loop if DDR(i) = '1' then ES (i) <= D (i); ES (i) <= 'Z'; end if; end loop n1;

32 else DDR( 7 downto 0 ) := D( 7 downto 0 ); n2: for i in 0 to 7 loop if D(i) = '1' then ES (i) <= DAT (i); ES (i) <= 'Z'; end if; end loop n2; if RD = '0' then if AD0 = '0' then n3: for i in 0 to 7 loop if DDR(i) = '1' then D (i) <= DAT (i); D (i) <= ES(i); end loop n3; D(7 downto 0) <= DDR(7 downto 0); D( 7 downto 0 ) <= "ZZZZZZZZ";

33 else D( 7 downto 0 ) <= "ZZZZZZZZ"; end if; end process; end B2;

34 Estimulo – Puerto de entrada-salida programable

35 Simulación – Puerto de entrada-salida programable

36 Puerto de E / S con Pedido de Atención y Banderas
Habilitación INTR Bandera Puertas de 3 estados (Transceiver) 1 OE D Q R Bus de Datos OE Entrada

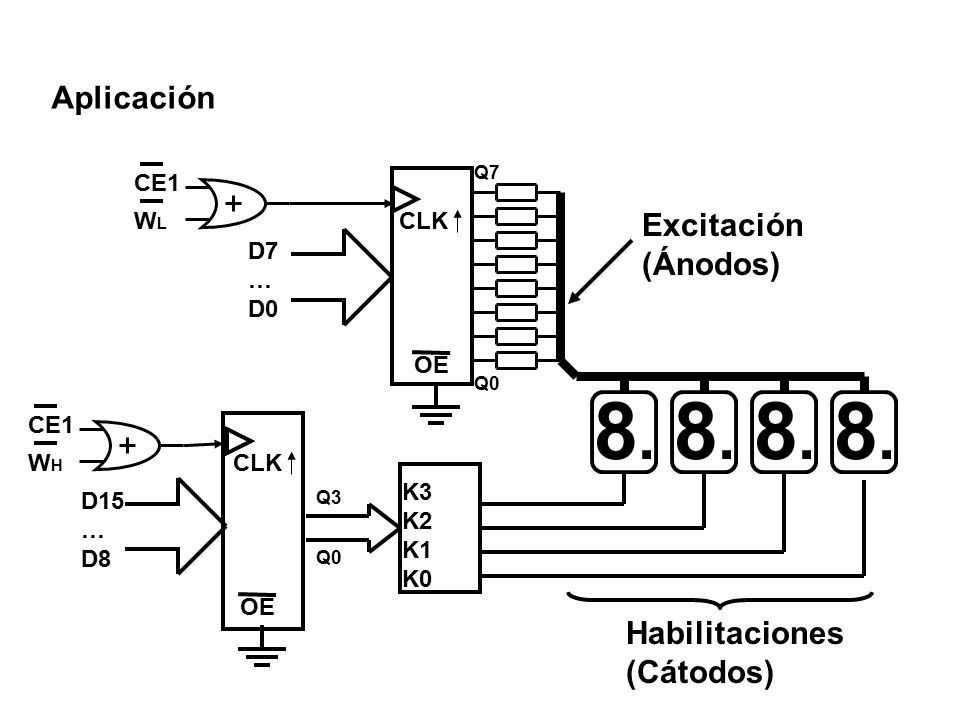

37 8. 8. 8. 8. Aplicación Excitación (Ánodos) Habilitaciones (Cátodos)
Q7 CE1 WL CLK Excitación (Ánodos) D7 D0 OE Q0 8. 8. 8. 8. CE1 WH CLK K3 K2 K1 K0 D15 D8 Q3 Q0 OE Habilitaciones (Cátodos)

38 a f b g e c p d

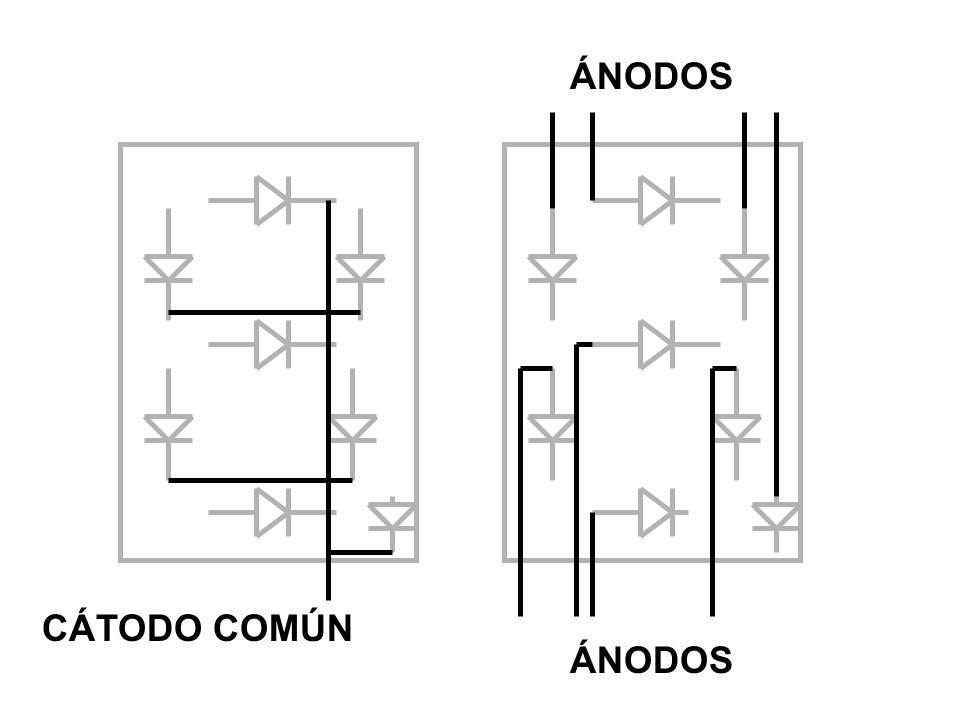

39 ÁNODOS CÁTODO COMÚN ÁNODOS

40 Vcc a b c d e f g p CÁTODO COMÚN ÁNODOS

41 ÁNODOS 5. 8. 8. 8. KHH KMH KML KLL ULN2003

42 ÁNODOS 8. 3. 8. 8. KMH KML KLL ULN2003

43 ÁNODOS 8. 8. 9. 8. KMH KML KLL ULN2003

44 ÁNODOS 8. 8. 8. 6. KMH KML KLL ULN2003

45 ;Subrutina DISP ;Variables utilizadas: ;STATUS : Próximo dígito de Buffer que es necesario refrescar ;BUFFER : Tabla de 8 bytes que contiene los datos para el display y los códigos de habilitación correspondientes STATUS dw 0 BUFFER db 1, 1 ;LSD , db 3, 2 ; , db 5, 4 ; , db 7, 8 ;MSD; ;PORT_A : Etiqueta que especifica la dirección del puerto del display PORT_A equ XXXX

46 ;SUB. DE REFRESCO------------ DISP PROC NEAR XOR AX,AX MOV DX, PORT_A
OUT DX,AX ;APAGA DISPLAY MOV BX, STATUS ;BUSCA DATOS EN BUFFER MOV SI, OFFSET BUFFER MOV AX,(BX+SI) OUT DX,AX ;ENCIENDE DIGITO ADD BX, 2 ;APUNTA AL PROXIMO DIGITO EN MEMORIA AND BX, 7 MOV STATUS,BX RET

47 ;SUB. DE REFRESCO------------ DISP PROC NEAR XOR AX,AX MOV DX, PORT_A
OUT DX,AX ;APAGA DISPLAY MOV BX, STATUS ;BUSCA DATOS EN BUFFER MOV SI, OFFSET BUFFER MOV AX,(BX+SI) OUT DX,AX ;ENCIENDE DIGITO ADD BX, 2 ;APUNTA AL PROXIMO DIGITO EN MEMORIA AND BX, 7 MOV STATUS,BX RET

48 ;SUB. DE REFRESCO------------ DISP PROC NEAR XOR AX,AX MOV DX, PORT_A
OUT DX,AX ;APAGA DISPLAY MOV BX, STATUS ;BUSCA DATOS EN BUFFER MOV SI, OFFSET BUFFER MOV AX,(BX+SI) OUT DX,AX ;ENCIENDE DIGITO ADD BX, 2 ;APUNTA AL PROXIMO DIGITO EN MEMORIA AND BX, 7 MOV STATUS,BX RET

49 ;SUB. DE REFRESCO------------ DISP PROC NEAR XOR AX,AX MOV DX, PORT_A
OUT DX,AX ;APAGA DISPLAY MOV BX, STATUS ;BUSCA DATOS EN TRABLA MOV SI, OFFSET BUFFER MOV AX,(BX+SI) OUT DX,AX ;ENCIENDE DIGITO ADD BX, 2 ;APUNTA AL PROXIMO DIGITO EN MEMORIA AND BX, 7 MOV STATUS,BX RET

50 ;SUB. DE REFRESCO------------ DISP PROC NEAR XOR AX,AX MOV DX, PORT_A
OUT DX,AX ;APAGA DISPLAY MOV BX, STATUS ;BUSCA DATOS EN TRABLA MOV SI, OFFSET BUFFER MOV AX,(BX+SI) OUT DX,AX ;ENCIENDE DIGITO ADD BX, 2 ;APUNTA AL PROXIMO DIGITO EN MEMORIA AND BX, 7 MOV STATUS,BX RET

51 ;SUB. DE REFRESCO------------ DISP PROC NEAR XOR AX,AX MOV DX, PORT_A
OUT DX,AX ;APAGA DISPLAY MOV BX, STATUS ;BUSCA DATOS EN TRABLA MOV SI, OFFSET BUFFER MOV AX,(BX+SI) OUT DX,AX ;ENCIENDE DIGITO ADD BX, 2 ;APUNTA AL PROXIMO DIGITO EN MEMORIA AND BX, 7 MOV STATUS,BX RET

52 Teclado C0 C1 Entradas C2 C3 F0 F1 Teclas Salidas F2 F3

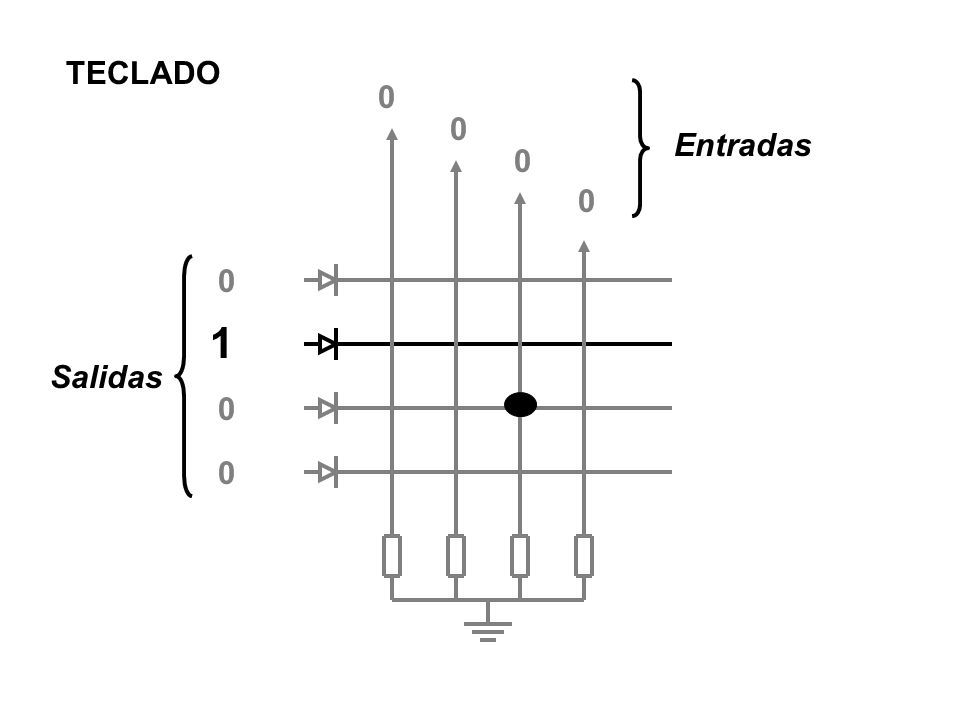

53 TECLADO Entradas 1 Salidas

54 TECLADO 1 Entradas 1 Salidas

55 TECLADO Entradas 1 Salidas

56 TECLADO Entradas 1 Salidas

57 Teclado C0 C1 Entradas C2 C3 F0 F1 Teclas Salidas F2 F3

58 8. 8. 8. 8. Aplicación Excitación (Ánodos) Habilitaciones (Cátodos)
Q7 CE1 WL CLK Excitación (Ánodos) D7 D0 OE Q0 8. 8. 8. 8. CE1 WH CLK K3 K2 K1 K0 D15 D8 Q3 Q0 OE Habilitaciones (Cátodos)

59 Teclado C0 C1 Entradas C2 C3 Q0 Q1 Teclas Q2 Q3

60 PUERTO_B Puerta de 3 estados CE OE1 RDL OE2 Entradas D0 D7 O0 O7 I0 I7

61 Teclado I0 I1 Entradas I2 I3 P U E R T O A Q0 Q1 Teclas Q2 Q3

62 Teclado I3 I2 I1 I0 I4 I5 I6 I7 Entradas PUERTO_B P U E R T O A Q0 Q1 Teclas Q2 Q3

63 Subrutina SCAN : Variables utilizadas : TECLA : Código ultima tecla presionada TECLA db 0 ;SUB. DE EXPLORACION DE TECLADO SCAN PROC NEAR MOV DX, PORT_B IN AL, DX TEST AL, 0F0h JZ notec MOV TECLA, AL notec: RET
