1 EDGESURF

2 Crea una malla entre cuatro bordes o curvas contiguas. Button Ribbon: Modelado de malla tab Primitives panel modelando, mallas, Edge Surface Menu: Draw Modeling Meshes Edge Mesh Command entry: edgesurf

3 PASOS: Seleccionar cuatro bordes adyacentes que definen la malla. Los bordes pueden ser líneas, arcos, splines o polilíneas abiertas. Los bordes deben tocar en sus extremos para formar un solo lazo, cerrado. Puede seleccionar los cuatro bordes en cualquier orden. El primer borde (SURFTAB1) determina la dirección M de la malla generada, que se extiende desde el extremo más cercano al punto de selección en el otro extremo. Los dos bordes que tocan el primer borde forman los bordes N (SURFTAB2) de la malla.

4 TABSURF Ribbon: Home tab 3D Modeling panel Tabulated Surface Menu: Draw Modeling Meshes Tabulated Mesh Command entry: tabsurf Crea una malla a partir de una línea o curva que se barre a lo largo de una trayectoria recta. Button

5 pasos: Seleccione una línea, arco, círculo, elipse o polilínea para barrer en una trayectoria recta. A continuación, seleccione una línea o polilínea para determinar los puntos primero y último de un vector que indica la dirección y la longitud de la malla poligonal.

6 Para mallas poligonales, SUPTAB construye un 2 por n de malla, donde n está determinada por la variable de sistema SURFTAB1. La dirección M de la malla es siempre 2 y se encuentra a lo largo del vector de dirección. La dirección N se encuentra a lo largo de la curva de trayectoria. Si la curva de trayectoria es una línea, arco, círculo, elipse o polilínea de ajuste de spline, se dibujan líneas de tabulación que dividen la curva de trayectoria en intervalos de igual tamaño establecidos por SURFTAB1. Si la curva de trayectoria es una línea poligonal que no ha estado en buena forma spline, se dibujan líneas de tabulación en los extremos de los segmentos rectos, y cada segmento de arco se divide en intervalos establecidos por SURFTAB1. Sólo se consideran los primeros y últimos puntos de una línea poligonal y vértices intermedios se ignoran. El vector de dirección indica la dirección y la longitud de la forma que se extruyen. El final seleccionado en la polilínea o línea determina la dirección de la extrusión. La curva de trayectoria original se dibuja con líneas anchas para ayudarle a visualizar cómo el vector de dirección determina la construcción de una malla tabulada.

7 RULESURF Ribbon: Mesh Modeling tab Primitives panel Modeling, Meshes, Ruled Surface Menu: Draw Modeling Meshes Ruled Mesh Command entry: rulesurf Crea una malla que representa la superficie entre dos líneas o curvas. Button

8 Pasos: Seleccionar dos bordes que definen la malla. Los bordes pueden ser líneas, arcos, splines, círculos o polilíneas. Si uno de los bordes está cerrada, entonces el otro borde también debe estar cerrada. También puede utilizar un punto como uno de los bordes, ya sea para un circuito abierto o una curva cerrada..

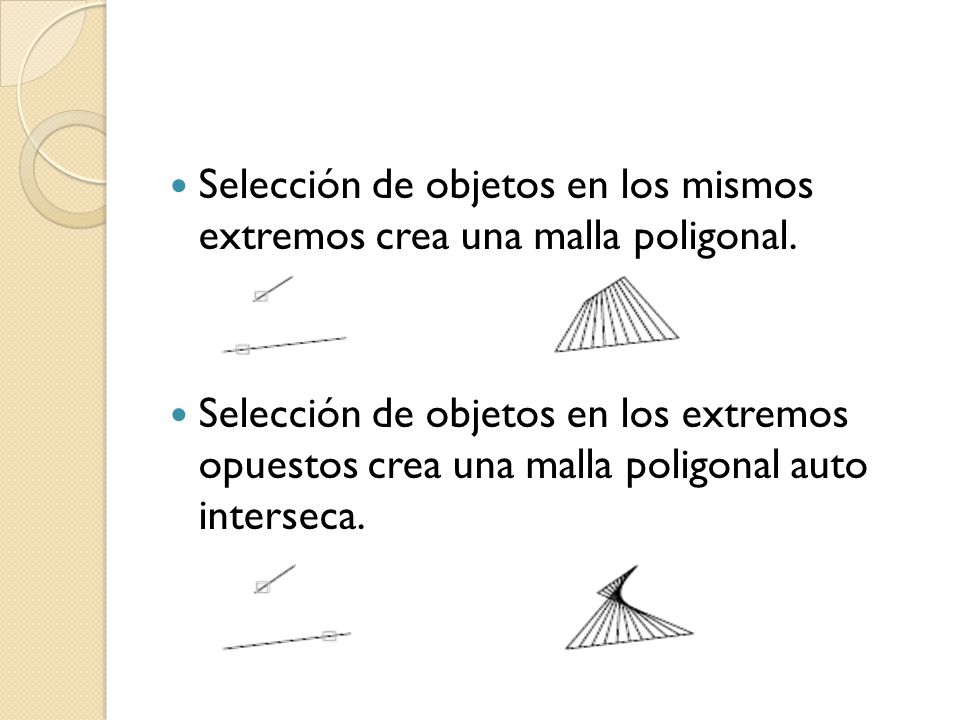

9 Selección de objetos en los mismos extremos crea una malla poligonal. Selección de objetos en los extremos opuestos crea una malla poligonal auto interseca.
