1 Codificación Distribuida
Luca Martino Teoría de la Información Master Interuniversitario en Comunicaciones y Multimedia

2 Antes del 1973…. (Teoría Clásica) Antes del 1973 se pensaba que:
Dada dos fuentes X y Y correlacionadas entre si, pueden ser codificadas sin perdidas: 1) a una tasa si la codifica es separada. 2) a una tasa inferior, si el codificador tiene acceso contemporáneamente a ambas fuentes (codifica conjunta). H(x,y) H(x) H(y) H(y|x) H(x|y) I(x;y)

3 Resultado de Slepian-Wolf
Resultado de Slepian-Wolf (1973): dos fuentes correlacionadas pueden ser codificadas separadamente a un como si la codifica fuera conjunta, si el decodificador es capaz de aprovechar la correlación entre las 2 fuentes. Comentario: Este resultado es posible complicando el diseño de decodificador (que ahora utiliza la información sobre la correlación entre las fuentes).

4 Teorema de Slepian-Wolf
Indicando con Rx y Ry las tasas de compresión de las fuentes X y Y, cuanto dicho anteriormente se expresa en formulas así: R Rx Ry

5 Conceptos previos en general: X* X
Entre todas las posibles combinaciones, nos concentraremos en esto: Codificador Decodificador X Y X* Y* Codificador Decodificador X Y X* Y*

6 Conceptos previos En las siguientes trasparencias demostraremos que dadas dos fuentes correlacionadas Y y X, podemos codificar sin perdidas la Y (dicha side information) con una tasa: y separadamente codificar sin perdidas la fuente X a una tasa: es decir: nuestro decodificador tienes que ser capaz conociendo Y, de decodificar sin perdidas X aprovechando la correlación entre las fuentes. Se puede pensar a Y=X+ruido como a una versión de X distorsionada por un ruido (como si la enviaríamos en un canal).La información añadida que sirve al receptor para neutralizar el ruido es propio H(x|y). Por esto, muchas soluciones propuestas para realizar la codificación distribuida se basan en codificación de canal. Codificador Decodificador X X* Y

7 Introducción X y Y son variables aleatorias discretas que tomas valores en: Considerando las parejas dadas por n-realizaciones independientes, tendremos:

8 Idea general El teorema de codificación de canal nos dice que por n grande y cualquier ε, existe un decodificador y un código Q1 compuesto por vectores n-dim que pueden ser utilizados como entradas de dicho canal, y decodificados con una pequeña probabilidad de error, cuando la salidas y están conocidas. En general podríamos encontrar varios códigos Q2, Q3,…QM’ con mismo tamaño de Q1, y misma prestaciones. x y

9 Idea general Esquema de codificación: trasmitiremos al decodificador el índice i del código Qi che contiene la secuencia de entrada . El decodificador de X-Y utilizará el código Qi apropiado, según el canal, para decodificar bien la entrada. Recordando las secuencias típicas existirán secuencia de alta probabilidad en X, entonces nosotros necesitamos: números de códigos Qi (M es el numero adecuado de vectores en Qi ). Utilizaremos esta notación luego:

10 Idea general Codificación a Intervalos casuales: (aplicado a una sola fuente) para cada secuencia de longitud n de la fuente X se extrae un índice a caso El conjunto de las secuencias de X con mismo índice forman un “bin” (un intervalo). El codificador envia el indice al decodificador. para decodificar se busca una secuencia típica en el intervalo, correspondiente al índice recibido; si hay una sola secuencia típica esta será nuestra estimación Sino se declara un error en decodificación. En practica se ha decidido decodificar solo secuencias típicas, porque la probabilidad que una secuencia sea típica es muy grande ( ). Si la secuencia enviada es típica en el intervalo correspondiente habrá por lo menos una (esta misma). Si la secuencia enviada no es típica se cometerá siempre un error. Por otra parte se el numero de intervalos es suficientemente alto, la prob. que haya más de un secuencia típica en un ‘bin’ es muy baja.

11 Secuencias Típicas Nos hace falta recordar que para un conjunto típico T(n,ε) (por ejemplo de Y) valen las siguientes propiedades (teorema-1): 1) Por n grande prácticamente todas las secuencias son típicas: 2) existe un A>0 tal que por cada secuencia y de T(n,ε), vale: 3) el numero N de secuencias típicas será:

12 Observaciones L Numero de elementos en las fuentes Y y X
Conjunto típico de Y (hay N secuencias) L Eligiendo un

13 Codificador-Y si

14 Codificador-X , M vectores de , con . si
Con Q (‘X-supercode’) indicamos un conjunto de MX posible Qi (‘X-code’). Q es como una matriz de 3 dimensiones (M lo vamos a elegir nosotros según convenga!). si

15 Decodificadores El decodificador de X es más complicado; siendo j el mínimo índice tal que: Nosotros tenemos que mostrar que existe un Q (‘X-supercode’) de manera que para cualquier valga:

16 Estructura probabilística
Un Súper-Código Q esta definido por unos específicos MMX valores de los vectores aleatorios , Dicho E el conjunto de todos los posibles supercódigos Q, la estructura probabilística de E es:

17 Probabilidad de error Si enumeramos todos los posibles supercódigos de E como Q(1), Q(2)…la probabilidad de error media será: Podemos acotar esta probabilidad: Si entonces no puedo cometer errores en codificarlo (Y=Y*). La prob. de la unión es menor o igual a la suma de las probabilidades (son iguales cuando hay independencia(?)).

18 Acotar P1 Vamos a acotar cada una de estas probabilidades; la primera es trivial por definición de secuencia típica: dado que L incluye T(n,ε), conjunto típico de Y; recordamos que:

19 Acotar P2 Recordando la estructura probabilística:
podemos expresar P2:

20 Acotando P2 … Siempre considerando el teorema-1 que define las secuencias típicas, vale: (1) (2) (3) (4) (5) Por la (1)

21 Acotando P2 … Continuando, aplicamos un logaritmo a ambos miembros:
(6) Y como por , y eligiendo: (7) Teniendo en cuenta que : (8)

22 P2 acotado!!! Con un ε>0 fijo, por : (9)
Es decir por n grande Z<ε, entonces: (10)

23 Acotar P3 <1 <1 teniendo en cuenta que :
donde con A(x,y) indicamos: Es decir me equivoco i-1 veces “en la columna”…: (11) (12) MX M (13)

24 Acotando P3 … De la misma manera me equivoco j-1 veces y acierto 1 vez: (14) (j-1) fallos 1 éxito Probabilidad de error en decodifica de X (15) D Recordando el decodificador-X; la desigualdad vale porque (?) en decodifica se elegía el mínimo índice… (16)

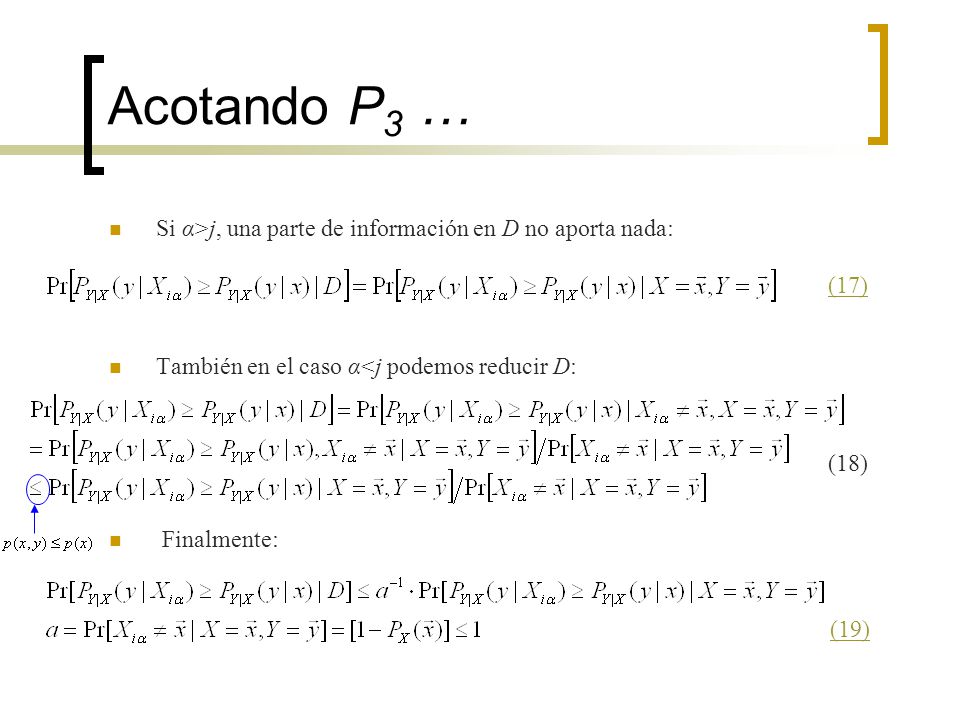

25 Acotando P3 … Si α>j, una parte de información en D no aporta nada:
También en el caso α<j podemos reducir D: Finalmente: (17) (18) (19)

26 Acotando P3 … Juntando la (16) con la (17) y la (19), logramos:
Donde la suma está restringida a los para los cuales Por este conjunto entonces y podemos escribir: Para cualquier s≥0. α<j α>j (20) (21)

27 Acotando P3 …resumiendo
Hemos llegado a esta ‘batería’ de formulas (11),(13),(14) y (21): (22)

28 Seguimos acotando… Sustituyendo las expresiones de a,A(x,y) y Bij(x,y) hallamos: Falta solo por sustituir Cij(x,y): (23) (24)

29 … acotando … Se puede demostrar que:
Sustituyendo la expresión y a la (24): (25) (26)

30 … acotando … Eligiendo la (26) queda:
Donde T es una cantidad conocida en Teoría de la Información (cota superior por la probabilidad de error en un canal sin memoria encontrada por Gallager). Luego teniendo en cuenta la (28) y sustituyendo arriba: (27) (28)

31 P3 acotado!!! ….con simples calculos (y haciendo una derivata…) llegamos por fin a una expresión de este tipo: y juntado los resultados obtenidos: demostración terminada. (29)

32 Ejemplo X e Y son 2 fuentes, con 8 palabras códigos (3 bits) equiprobables (H(x)=log(8)=3). Están correlacionadas en manera que sus distancia de Hamming es como máximo 1: es decir si Y es 010 X puede ser solo 000,011,110,010. Codifica predictiva clásica: Y conocida por el codificador y por decodificador. para codificar X con Y conocida, necesitamos solo 2 bits porque X puede tomar solo 4 valores distintos. Codificador Decodificador X X* Y

33 Ejemplo Codificador Decodificador X X* Y Codifica distribuida: Y conocida solo por el decodificador. 000 100 010 001 011 101 110 111 El Codificador enviará solo el índice del “Bin”; necesitará solo 2 bits. Bin1={000,111} Bin2={001,110} Bin3={010,101} Bin4={100,011} Decodificador: Elige la palabra código dentro del “Bin” más cercana a Y. Índice “Bin” (ejemplo=1) Y =(010) X*=(000) X=(000) Realmente hemos utilizado la información sobre la correlación en el codificador, creando “Bins” con palabra codigos con distancia 2 (la distancia entre Y y X al maximo será 1).
