1 Geometría Descriptiva
Aplicaciones de la “Rumbera” Y Rumbos e inclinación R. Echegoyén G. Agosto-2012

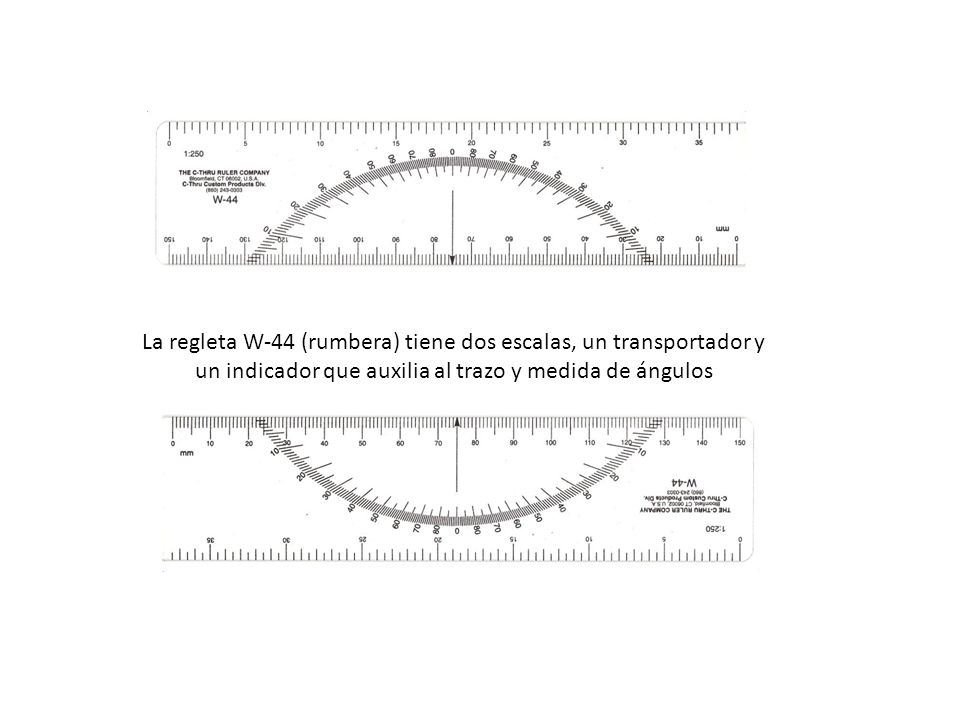

2 La regleta W-44 (rumbera) tiene dos escalas, un transportador y un indicador que auxilia al trazo y medida de ángulos

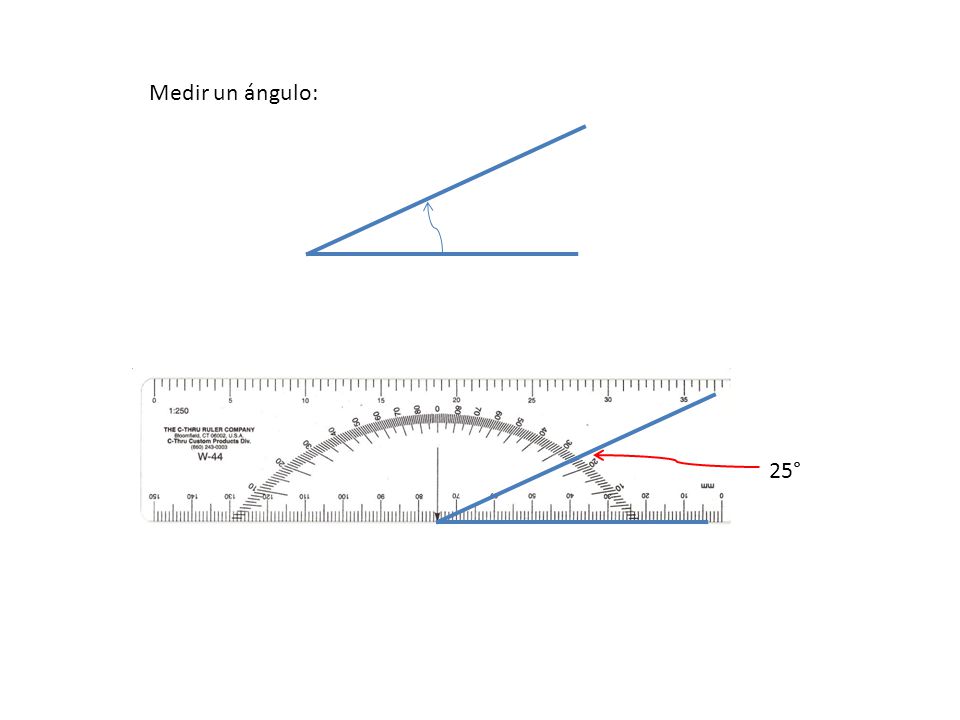

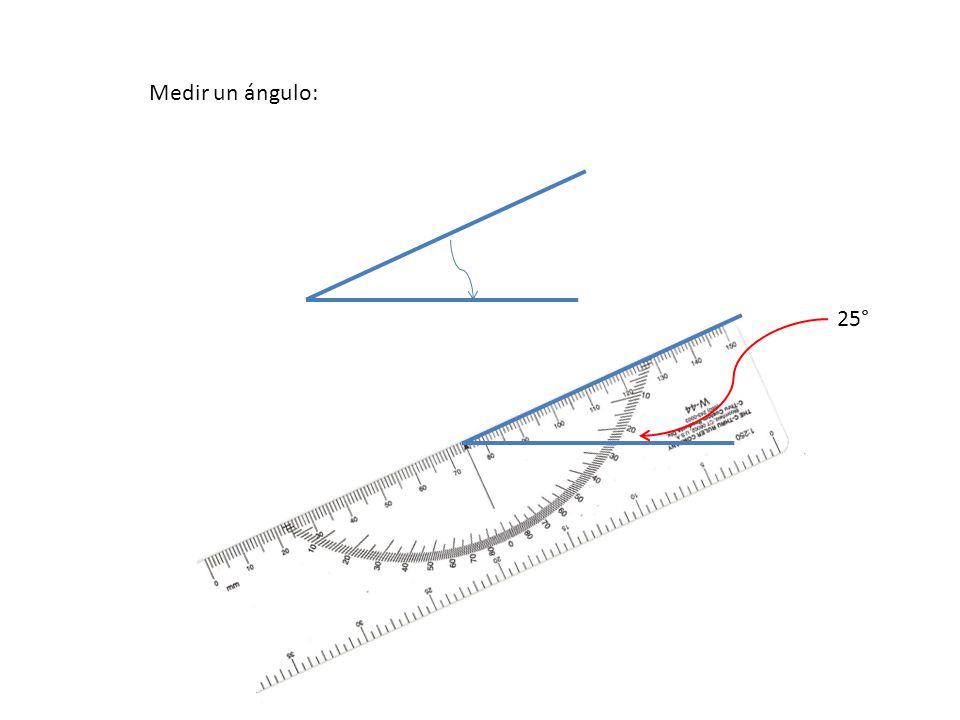

3 Medir un ángulo: 25°

4 Medir un ángulo: 25°

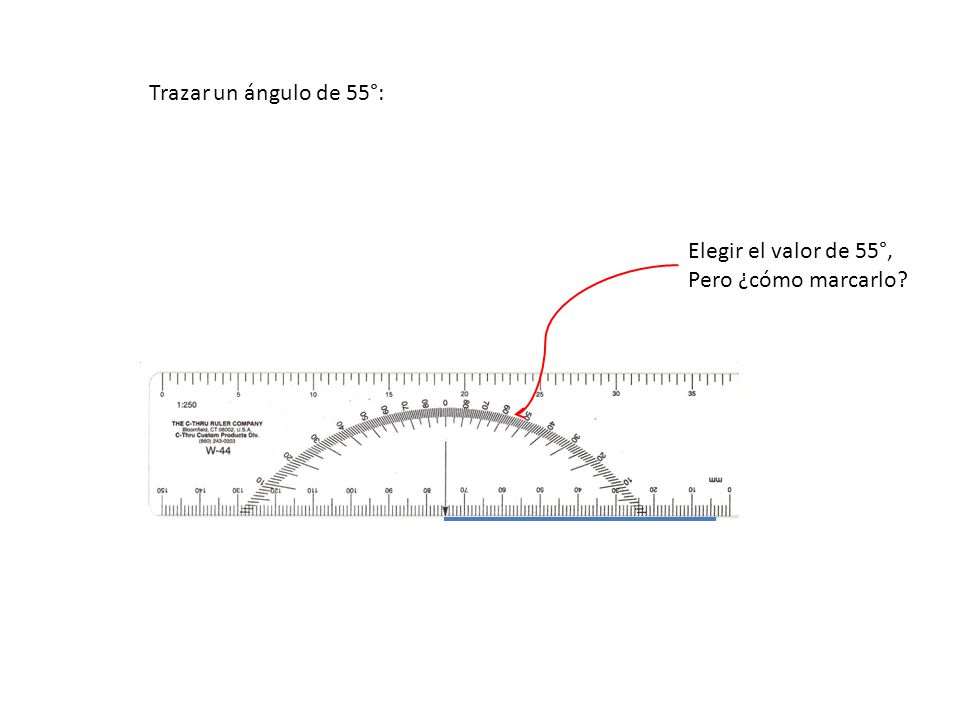

5 Trazar un ángulo de 55°: Elegir el valor de 55°, Pero ¿cómo marcarlo?

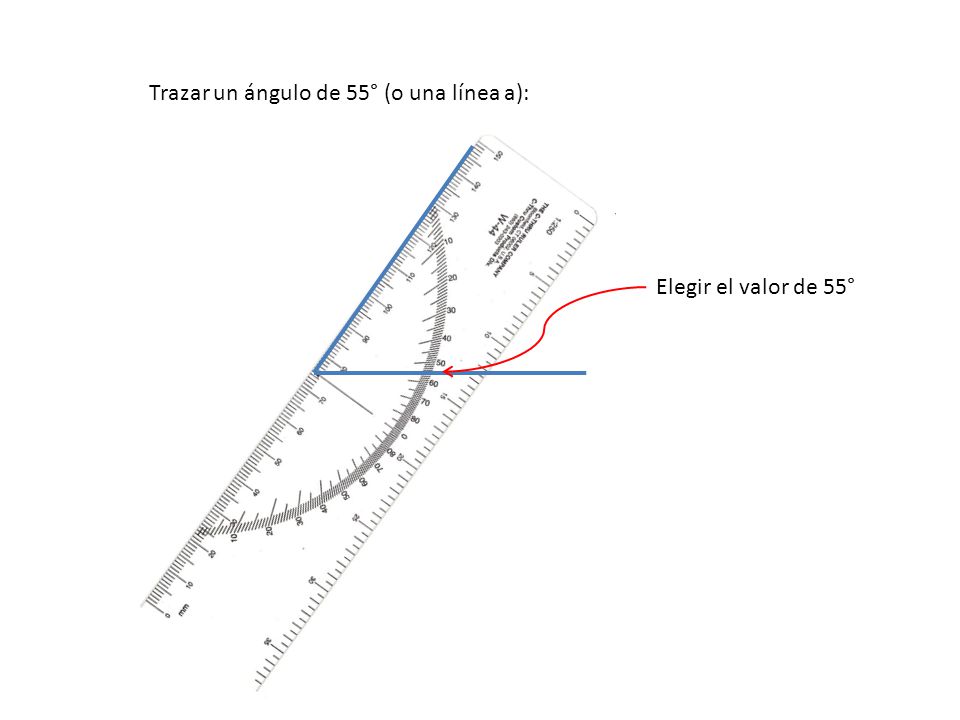

6 Trazar un ángulo de 55° (o una línea a):
Elegir el valor de 55°

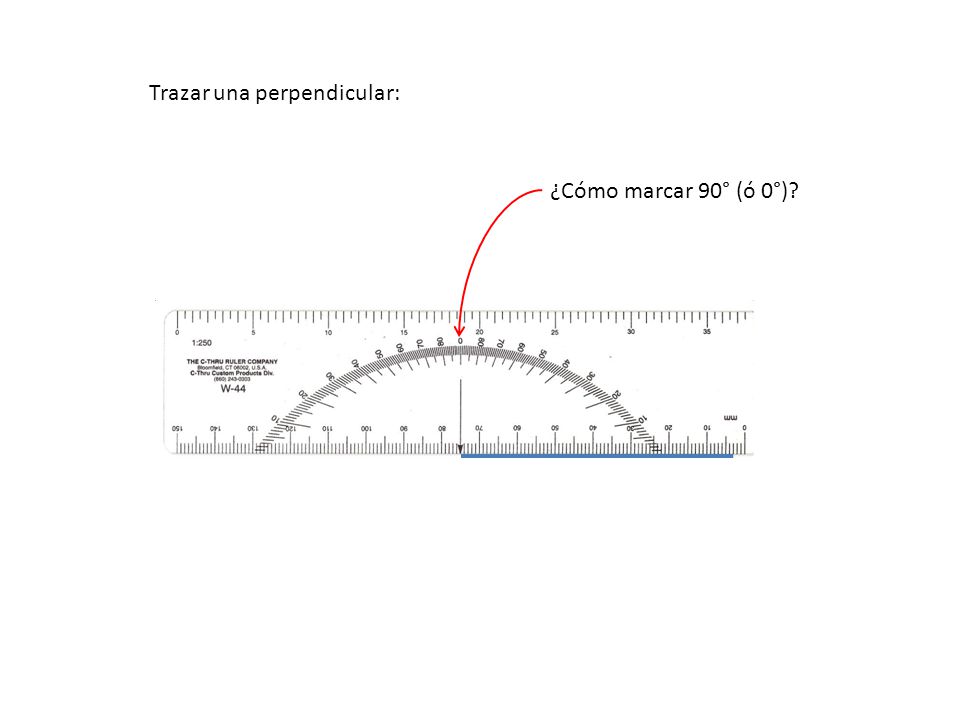

7 Trazar una perpendicular:
¿Cómo marcar 90° (ó 0°)?

8 Otra opción (y paralela a la primera)
Trazar una perpendicular: Otra opción (y paralela a la primera)

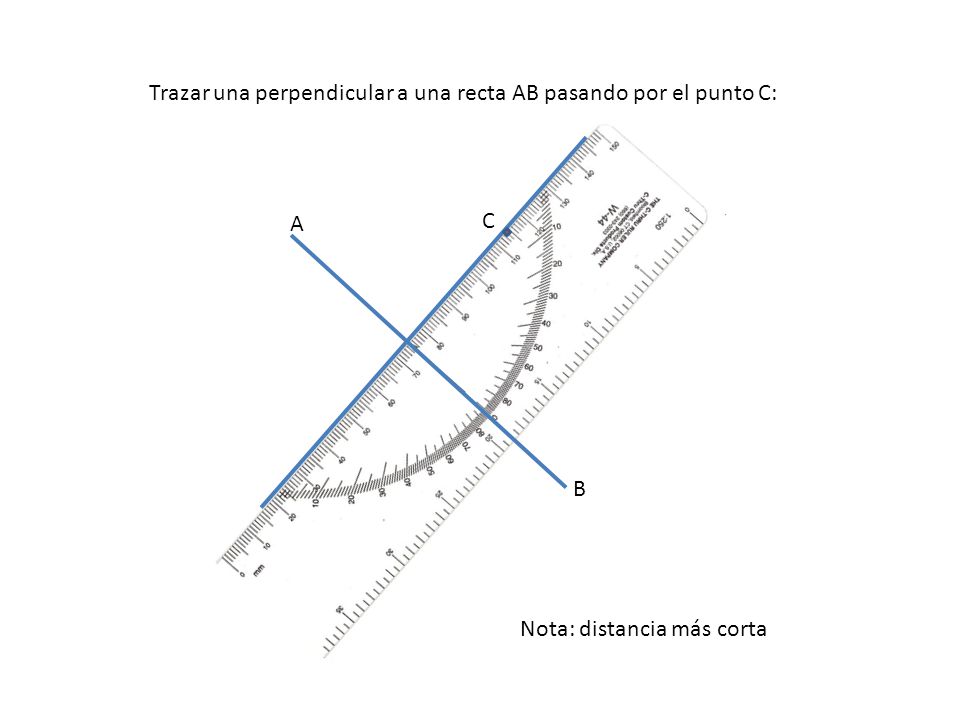

9 Trazar una perpendicular a una recta AB pasando por el punto C:
Nota: distancia más corta

10 Trazar una perpendicular a una prolongación de la recta AB pasando por el punto C:

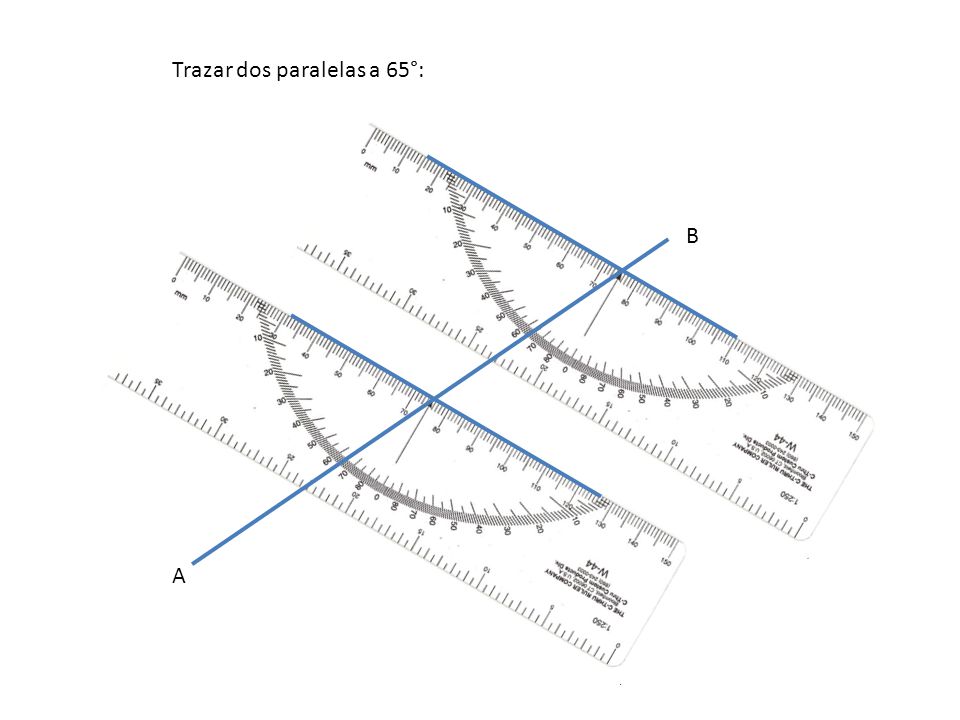

11 Trazar dos paralelas a 65°:
B A

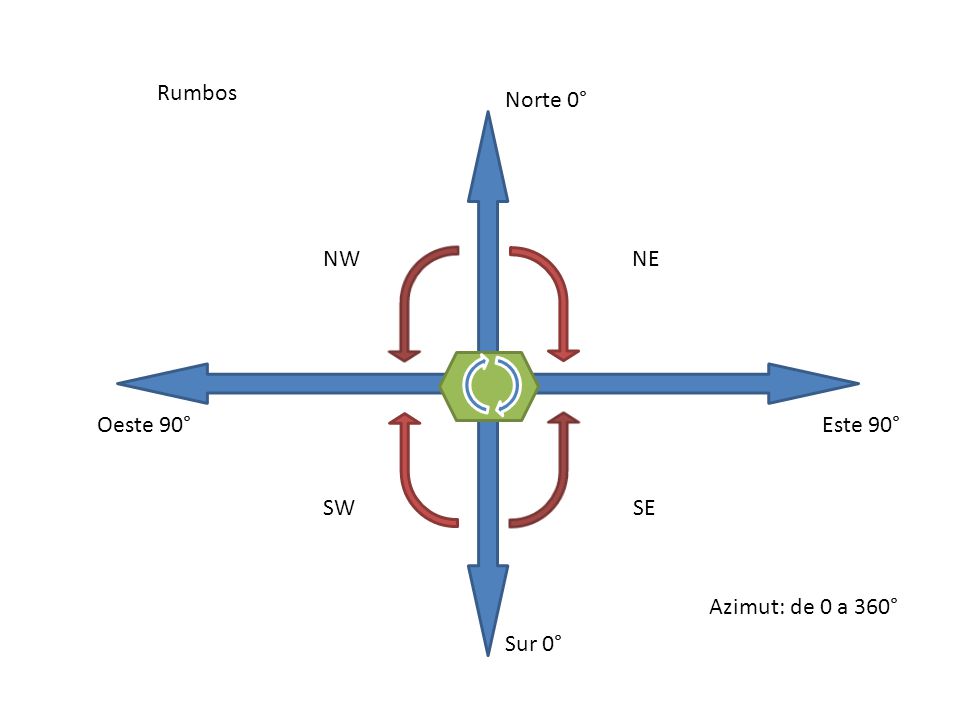

12 Rumbos Sur 0° Oeste 90° Este 90° Norte 0° NE SE SW NW Azimut: de 0 a 360°

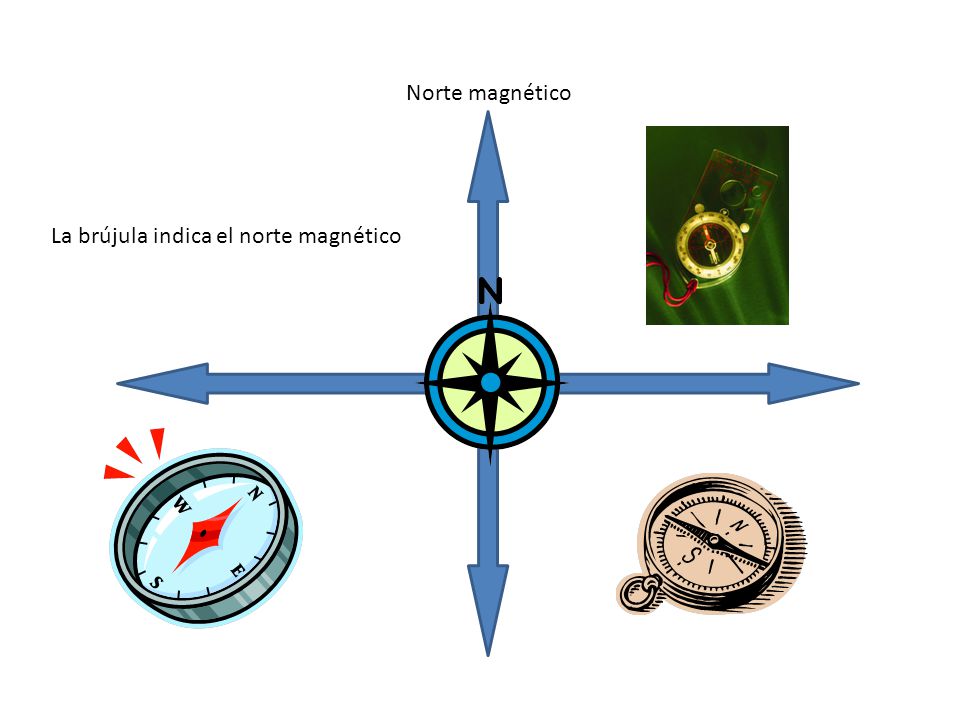

13 La brújula indica el norte magnético

14 Declinación: 8° Norte magnético Norte Real

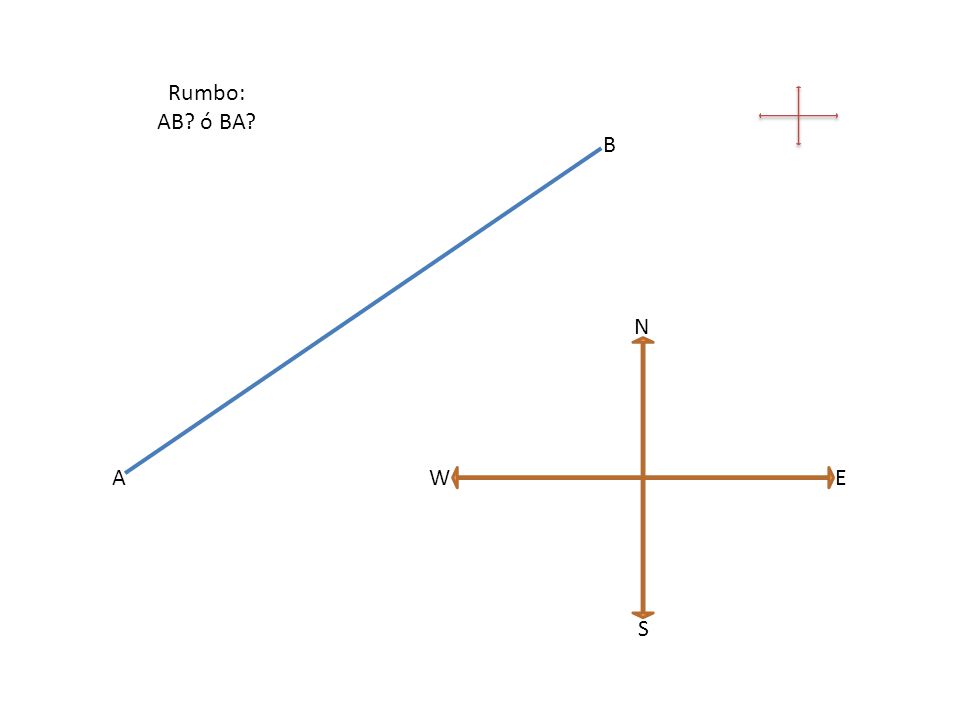

15 Rumbo: AB? ó BA? B A N S W E

16 Rumbo AB B A N S E W 50° NE

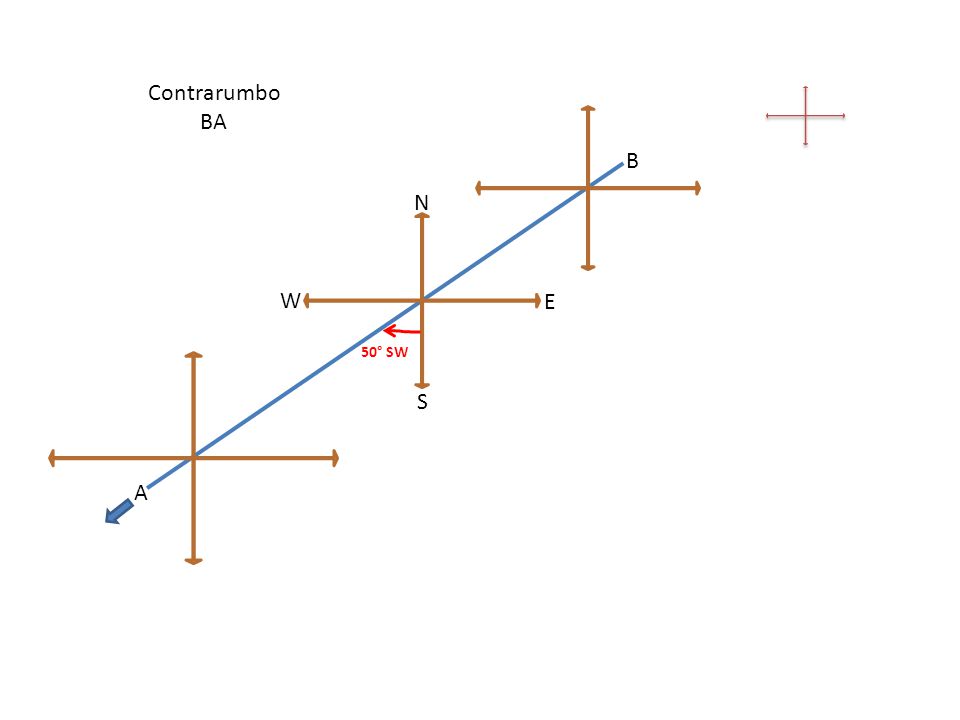

17 Contrarumbo BA B A N S E W 50° SW

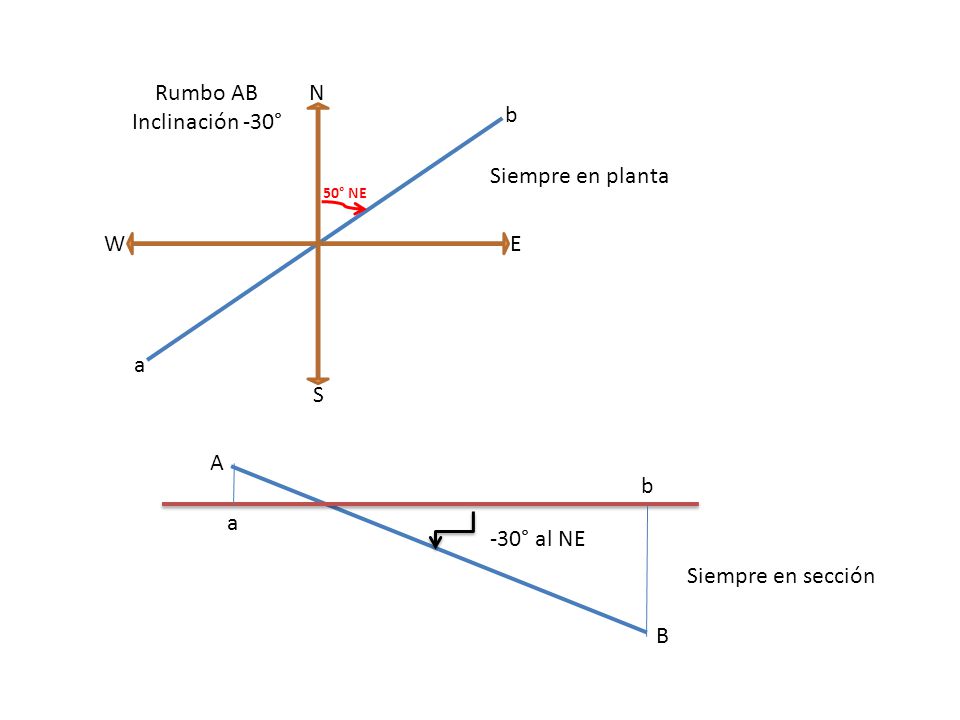

18 Rumbo AB Inclinación -30° b a N S W E Siempre en sección
Siempre en planta -30° al NE 50° NE A B b a

19 Rumbo AB Inclinación -30° b a N S W E Siempre en sección
Siempre en planta 50° NE -30° al NE A B

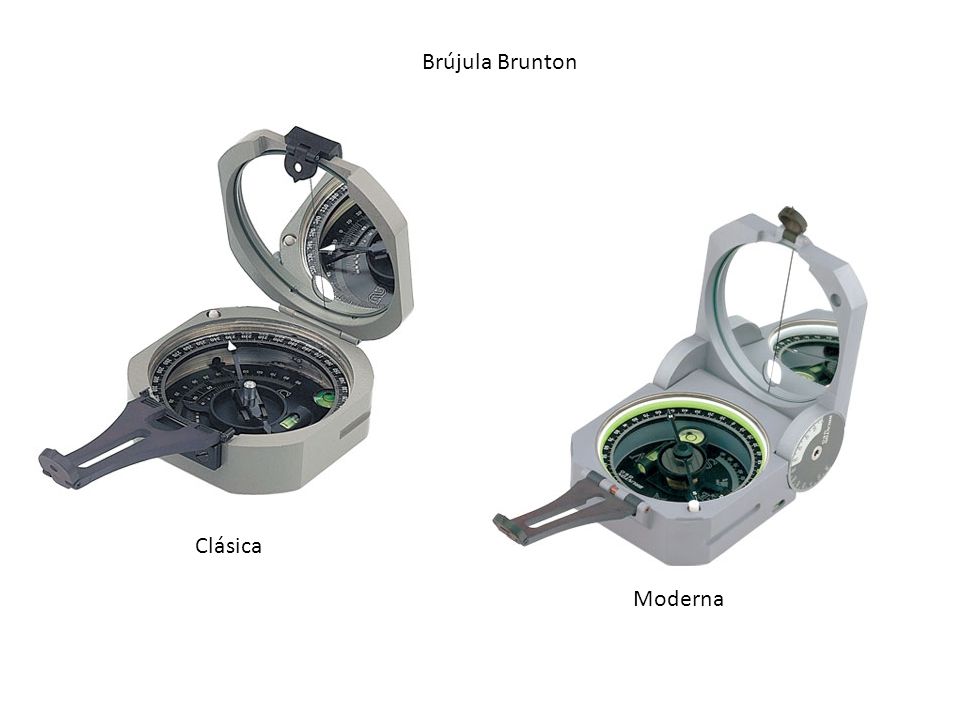

20 Brújula Brunton B Clásica Moderna
