ALUVIONES Y PLACERES.

Presentación del tema: "ALUVIONES Y PLACERES."— Transcripción de la presentación:

1 ALUVIONES Y PLACERES

2 Aluviones Es el método de prospección minera que se ocupa, de forma directa, de la localización y valoración de depósitos del tipo placer o residual y de manera indirecta de la localización de anomalías mineralométricas. La herramienta principal de la prospección aluvionar desde la más remota antigüedad es la batea. Esta no ha dejado de ser, en el siglo XXI, el utensilio más eficaz en prospección minera y en explotación de placeres.

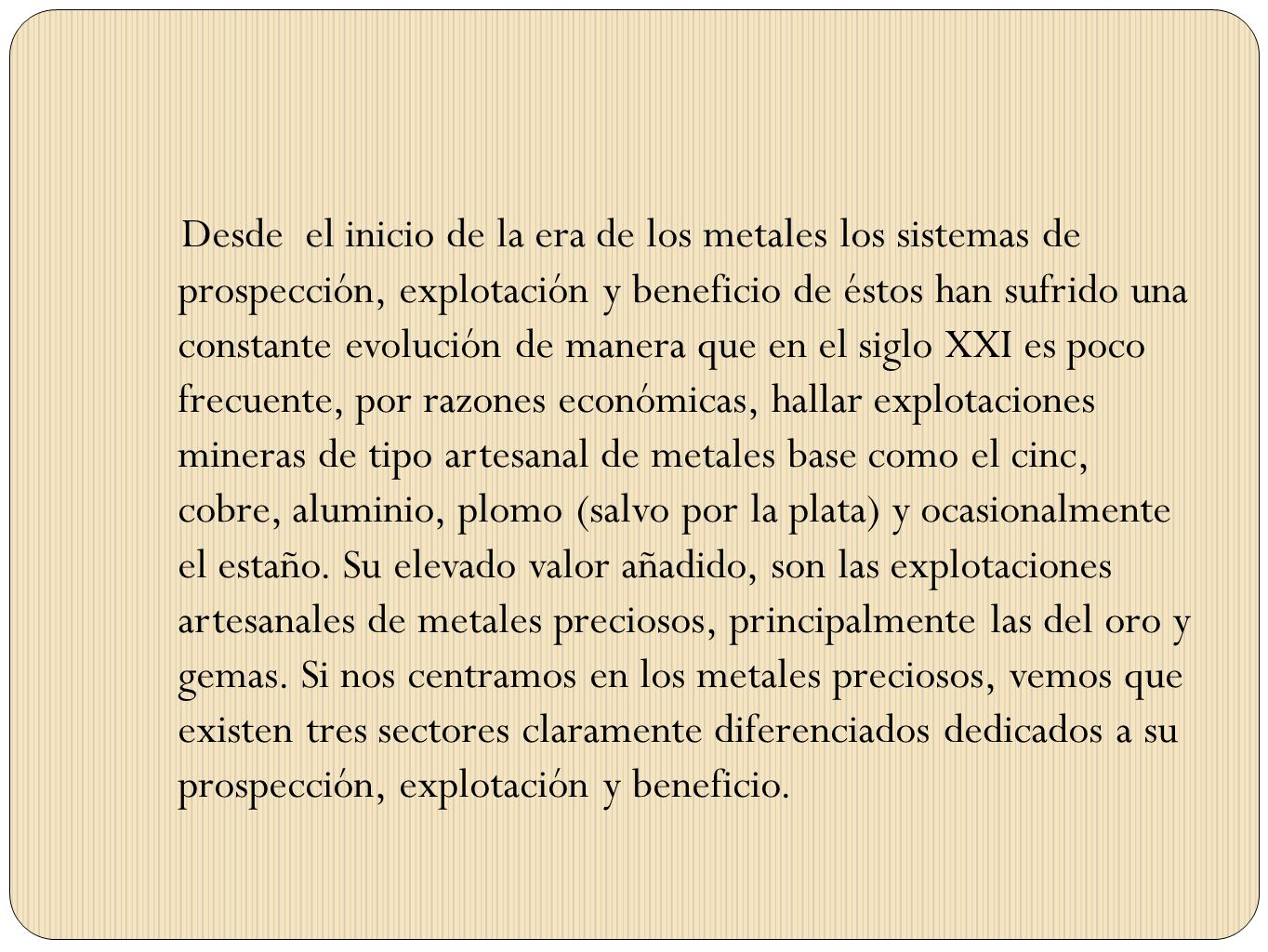

3 Desde el inicio de la era de los metales los sistemas de prospección, explotación y beneficio de éstos han sufrido una constante evolución de manera que en el siglo XXI es poco frecuente, por razones económicas, hallar explotaciones mineras de tipo artesanal de metales base como el cinc, cobre, aluminio, plomo (salvo por la plata) y ocasionalmente el estaño. Su elevado valor añadido, son las explotaciones artesanales de metales preciosos, principalmente las del oro y gemas. Si nos centramos en los metales preciosos, vemos que existen tres sectores claramente diferenciados dedicados a su prospección, explotación y beneficio.

4 El primer sector Minería Artesanal, el cual implica unos niveles de recuperación en metales preciosos muy bajos y acciones de impacto ambiental muy elevados. En definitiva todos ellos tienen un común denominador: una economía de subsistencia. El segundo sector lo ocupan un segmento de una amplia masa social cuyo objetivo en la prospección y beneficio del oro y gemas es exclusivamente lúdico-deportivo y en algunos casos cultural.

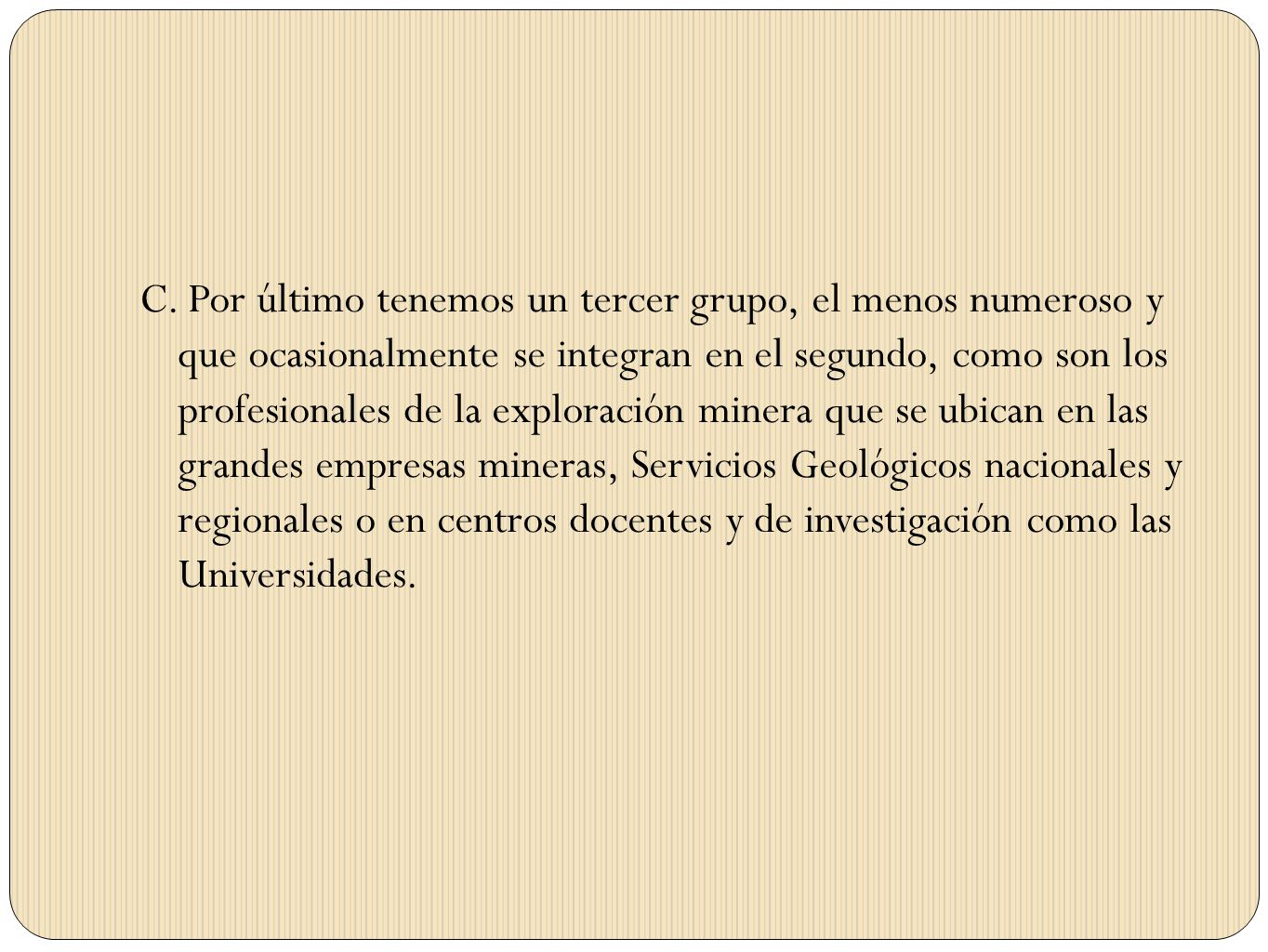

5 C. Por último tenemos un tercer grupo, el menos numeroso y que ocasionalmente se integran en el segundo, como son los profesionales de la exploración minera que se ubican en las grandes empresas mineras, Servicios Geológicos nacionales y regionales o en centros docentes y de investigación como las Universidades.

6 QUE SON LOS PLACERES

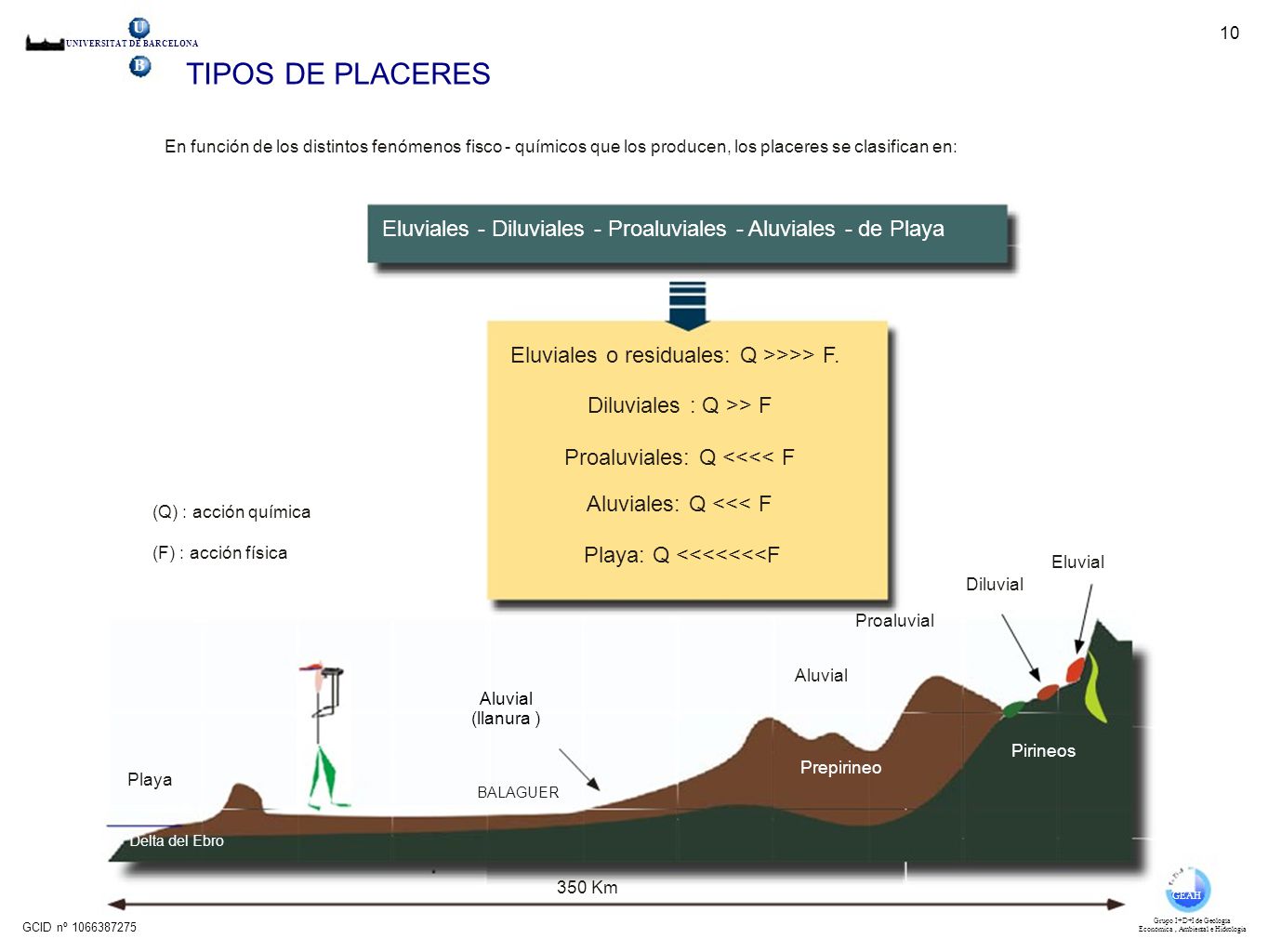

7 U 10 UNIVERSITAT DE BARCELONA B TIPOS DE PLACERES En función de los distintos fenómenos fisco - químicos que los producen, los placeres se clasifican en: Eluviales - Diluviales - Proaluviales - Aluviales - de Playa Eluviales o residuales: Q >>>> F. Diluviales : Q >> F Proaluviales: Q <<<< F Aluviales: Q <<< F Playa: Q <<<<<<<F (Q) : acción química (F) : acción física Eluvial Diluvial Proaluvial Aluvial Aluvial (llanura ) Pirineos Prepirineo Playa BALAGUER Delta del Ebro 350 Km GEAH GCID nº Grupo I+D+I de Geología Económica , Ambiental e Hidrologia

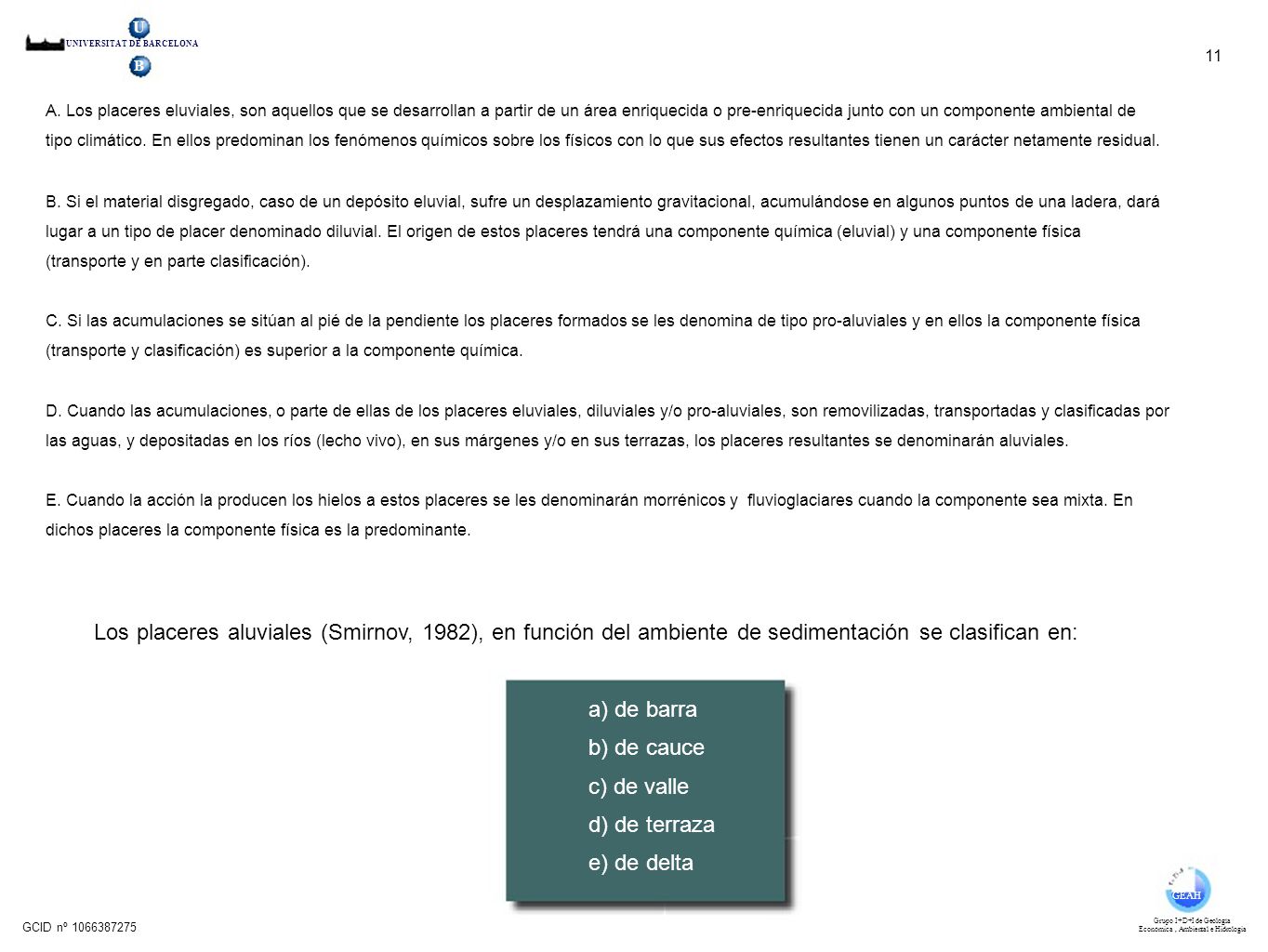

8 U UNIVERSITAT DE BARCELONA 11 B A. Los placeres eluviales, son aquellos que se desarrollan a partir de un área enriquecida o pre-enriquecida junto con un componente ambiental de tipo climático. En ellos predominan los fenómenos químicos sobre los físicos con lo que sus efectos resultantes tienen un carácter netamente residual. B. Si el material disgregado, caso de un depósito eluvial, sufre un desplazamiento gravitacional, acumulándose en algunos puntos de una ladera, dará lugar a un tipo de placer denominado diluvial. El origen de estos placeres tendrá una componente química (eluvial) y una componente física (transporte y en parte clasificación). C. Si las acumulaciones se sitúan al pié de la pendiente los placeres formados se les denomina de tipo pro-aluviales y en ellos la componente física (transporte y clasificación) es superior a la componente química. D. Cuando las acumulaciones, o parte de ellas de los placeres eluviales, diluviales y/o pro-aluviales, son removilizadas, transportadas y clasificadas por las aguas, y depositadas en los ríos (lecho vivo), en sus márgenes y/o en sus terrazas, los placeres resultantes se denominarán aluviales. E. Cuando la acción la producen los hielos a estos placeres se les denominarán morrénicos y fluvioglaciares cuando la componente sea mixta. En dichos placeres la componente física es la predominante. Los placeres aluviales (Smirnov, 1982), en función del ambiente de sedimentación se clasifican en: a) de barra b) de cauce c) de valle d) de terraza e) de delta GEAH GCID nº Grupo I+D+I de Geología Económica , Ambiental e Hidrologia

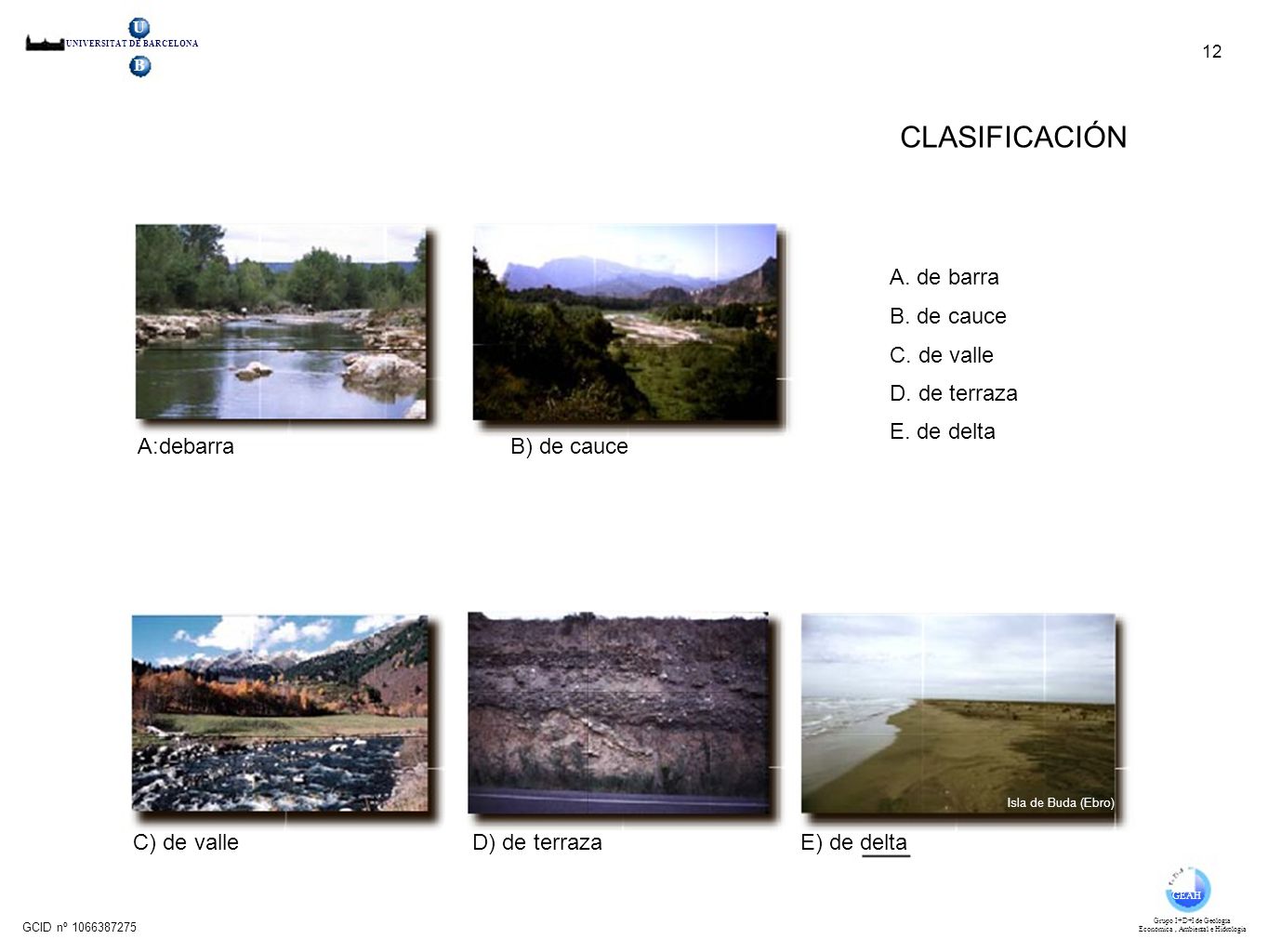

9 CLASIFICACIÓN A. de barra B. de cauce C. de valle D. de terraza
UNIVERSITAT DE BARCELONA 12 B CLASIFICACIÓN A. de barra B. de cauce C. de valle D. de terraza E. de delta A:debarra B) de cauce Isla de Buda (Ebro) C) de valle D) de terraza E) de delta GEAH GCID nº Grupo I+D+I de Geología Económica , Ambiental e Hidrologia

10 Según sus leyes (Thiebaut, 1952): a) irregulares o en bolsadas.

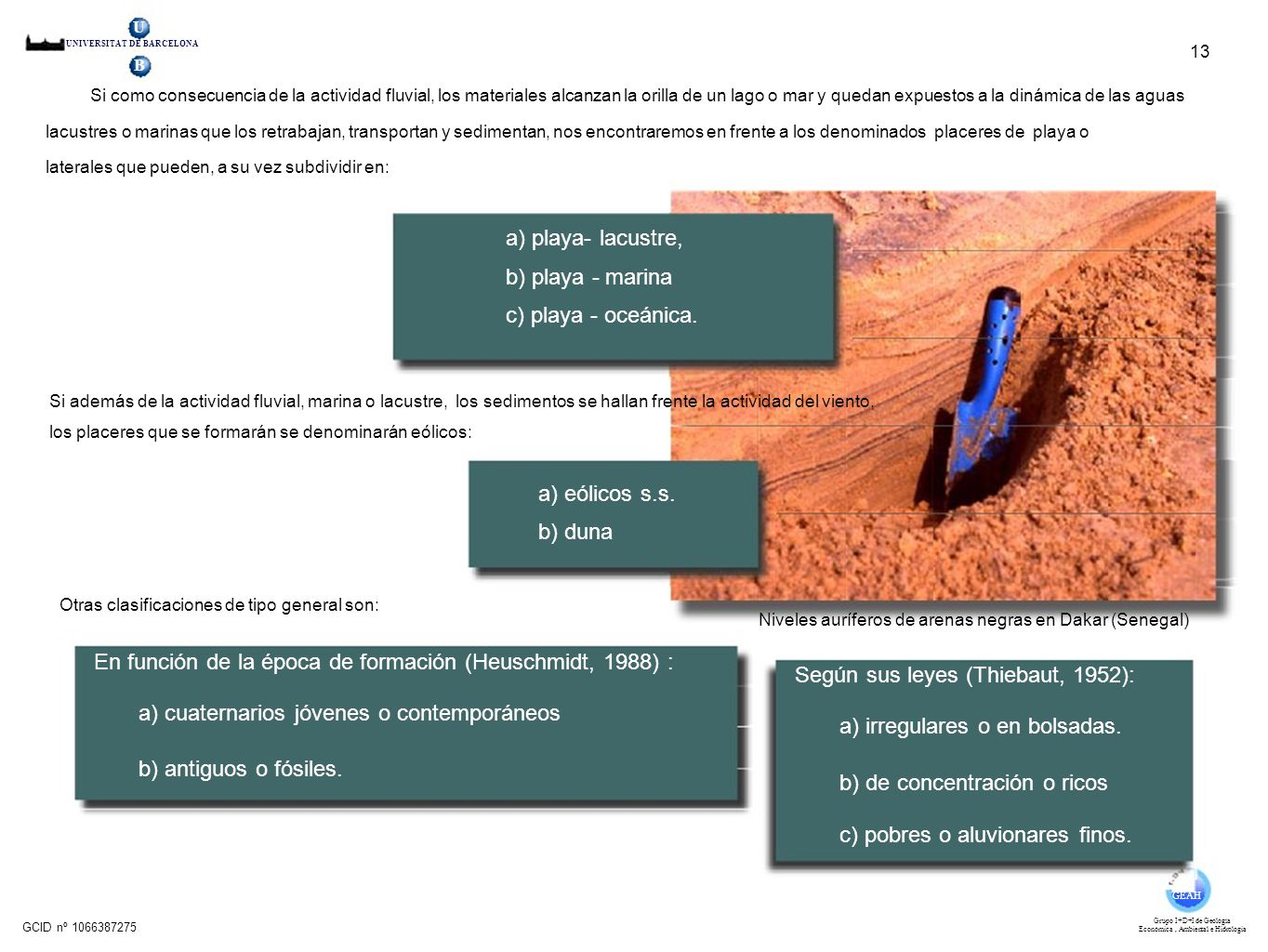

UNIVERSITAT DE BARCELONA 13 B Si como consecuencia de la actividad fluvial, los materiales alcanzan la orilla de un lago o mar y quedan expuestos a la dinámica de las aguas lacustres o marinas que los retrabajan, transportan y sedimentan, nos encontraremos en frente a los denominados placeres de playa o laterales que pueden, a su vez subdividir en: a) playa- lacustre, b) playa - marina c) playa - oceánica. Si además de la actividad fluvial, marina o lacustre, los sedimentos se hallan frente la actividad del viento, los placeres que se formarán se denominarán eólicos: a) eólicos s.s. b) duna Otras clasificaciones de tipo general son: Niveles auríferos de arenas negras en Dakar (Senegal) En función de la época de formación (Heuschmidt, 1988) : a) cuaternarios jóvenes o contemporáneos Según sus leyes (Thiebaut, 1952): a) irregulares o en bolsadas. b) antiguos o fósiles. b) de concentración o ricos c) pobres o aluvionares finos. GEAH GCID nº Grupo I+D+I de Geología Económica , Ambiental e Hidrologia

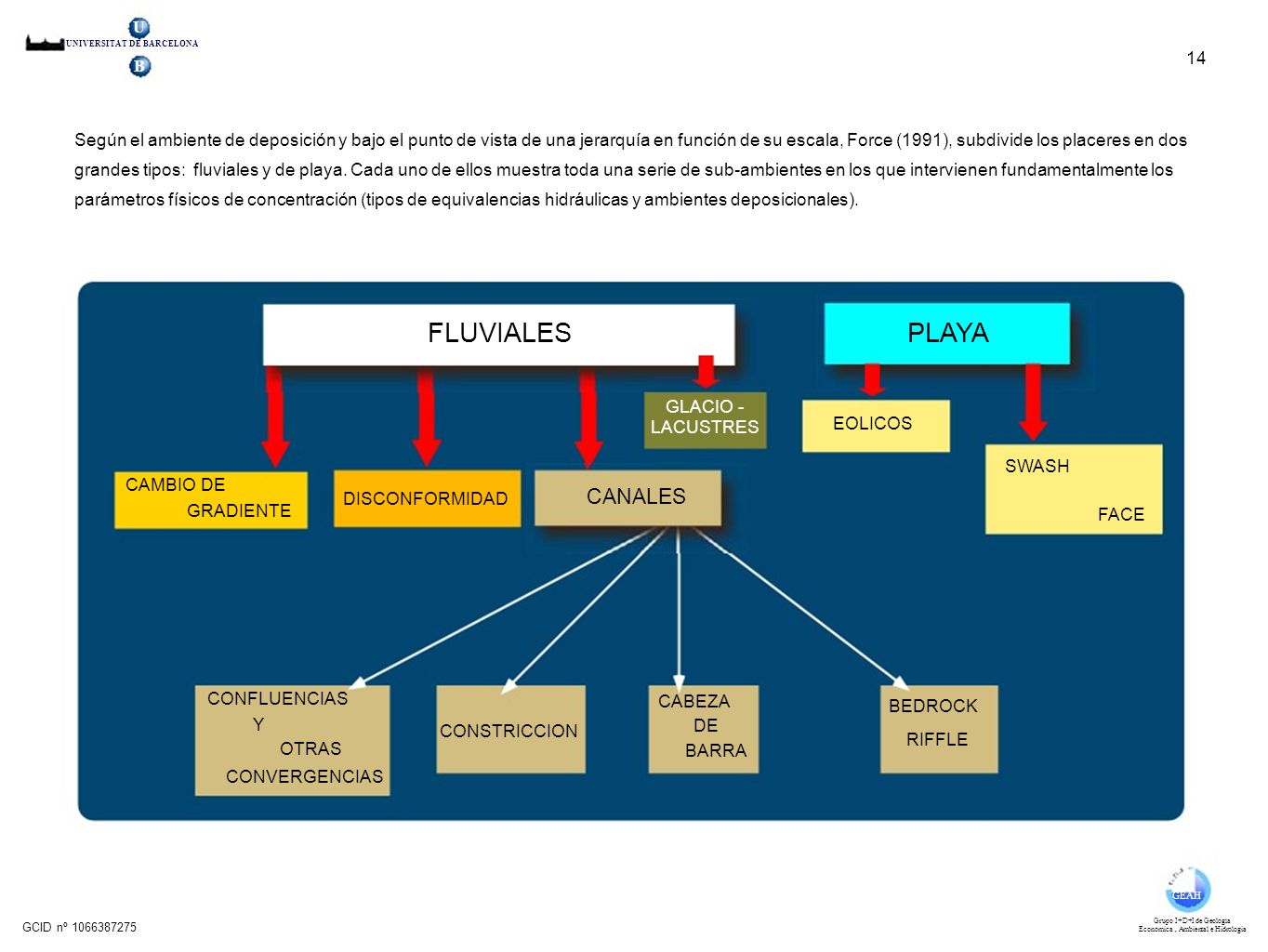

11 FLUVIALES PLAYA CANALES 14
UNIVERSITAT DE BARCELONA 14 B Según el ambiente de deposición y bajo el punto de vista de una jerarquía en función de su escala, Force (1991), subdivide los placeres en dos grandes tipos: fluviales y de playa. Cada uno de ellos muestra toda una serie de sub-ambientes en los que intervienen fundamentalmente los parámetros físicos de concentración (tipos de equivalencias hidráulicas y ambientes deposicionales). FLUVIALES PLAYA GLACIO - LACUSTRES EOLICOS SWASH CAMBIO DE DISCONFORMIDAD CANALES GRADIENTE FACE CONFLUENCIAS CABEZA BEDROCK RIFFLE Y DE BARRA CONSTRICCION OTRAS CONVERGENCIAS GEAH GCID nº Grupo I+D+I de Geología Económica , Ambiental e Hidrologia

12 Gabros básicos, peridotitas,

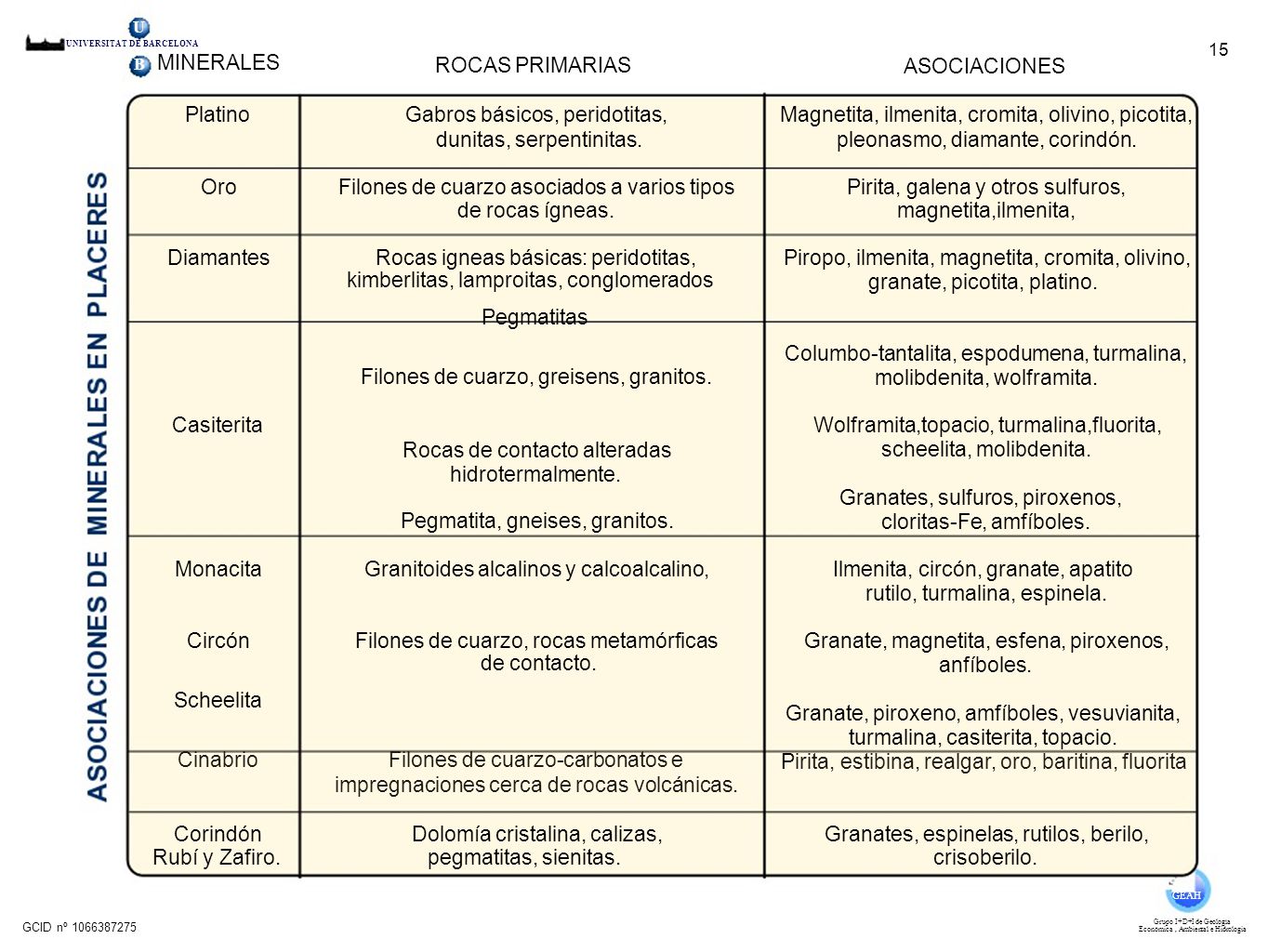

U UNIVERSITAT DE BARCELONA 15 B MINERALES ROCAS PRIMARIAS ASOCIACIONES Platino Gabros básicos, peridotitas, Magnetita, ilmenita, cromita, olivino, picotita, dunitas, serpentinitas. pleonasmo, diamante, corindón. Oro Filones de cuarzo asociados a varios tipos Pirita, galena y otros sulfuros, de rocas ígneas. magnetita,ilmenita, Diamantes Rocas igneas básicas: peridotitas, Piropo, ilmenita, magnetita, cromita, olivino, granate, picotita, platino. kimberlitas, lamproitas, conglomerados Pegmatitas Columbo-tantalita, espodumena, turmalina, molibdenita, wolframita. Filones de cuarzo, greisens, granitos. Casiterita Wolframita,topacio, turmalina,fluorita, scheelita, molibdenita. Rocas de contacto alteradas hidrotermalmente. Granates, sulfuros, piroxenos, cloritas-Fe, amfíboles. Pegmatita, gneises, granitos. Monacita Granitoides alcalinos y calcoalcalino, Ilmenita, circón, granate, apatito rutilo, turmalina, espinela. Circón Filones de cuarzo, rocas metamórficas Granate, magnetita, esfena, piroxenos, anfíboles. de contacto. Scheelita Granate, piroxeno, amfíboles, vesuvianita, turmalina, casiterita, topacio. Cinabrio Filones de cuarzo-carbonatos e Pirita, estibina, realgar, oro, baritina, fluorita impregnaciones cerca de rocas volcánicas. Corindón Dolomía cristalina, calizas, Granates, espinelas, rutilos, berilo, Rubí y Zafiro. pegmatitas, sienitas. crisoberilo. GEAH GCID nº Grupo I+D+I de Geología Económica , Ambiental e Hidrologia

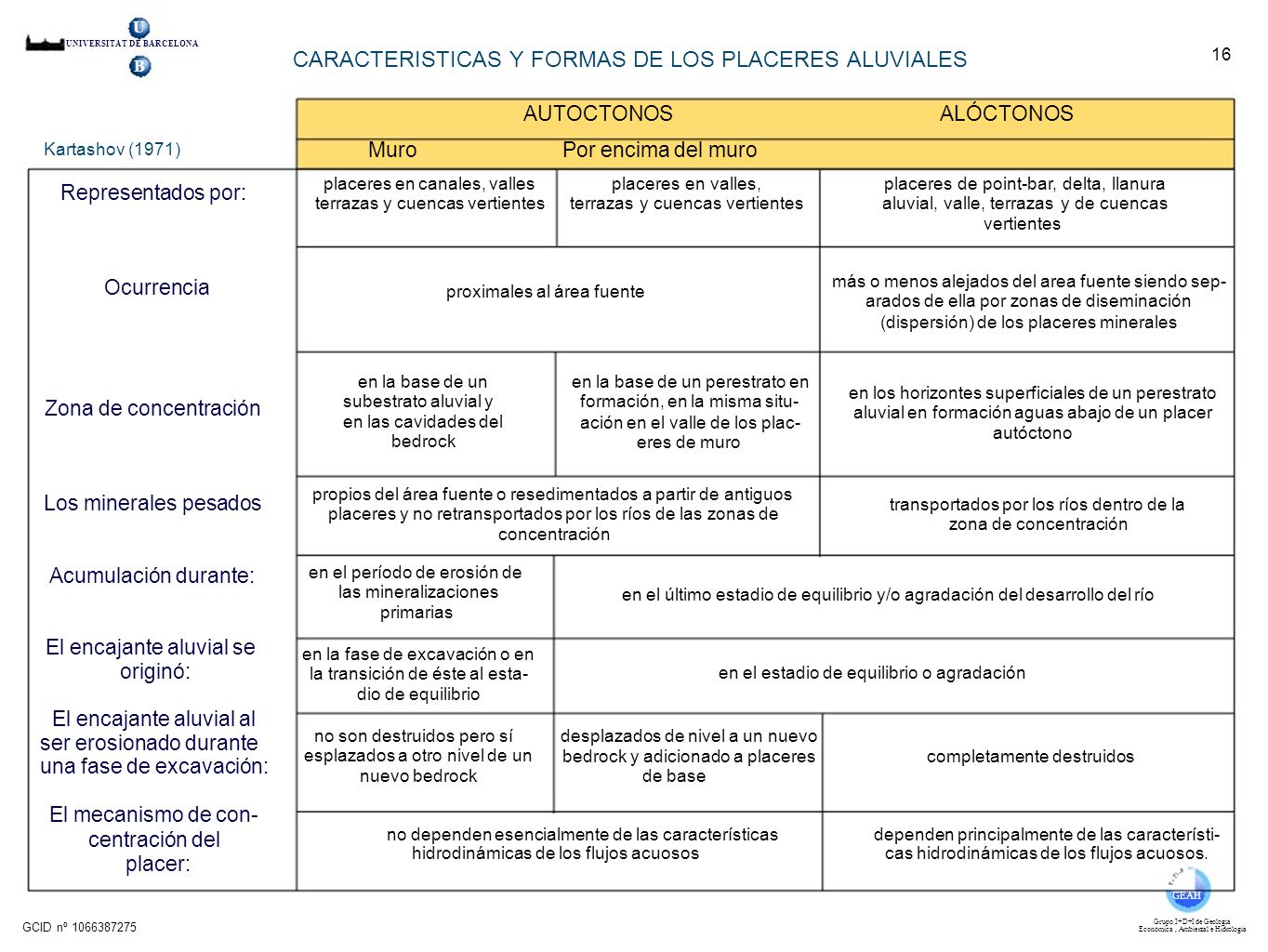

13 CARACTERISTICAS Y FORMAS DE LOS PLACERES ALUVIALES
UNIVERSITAT DE BARCELONA CARACTERISTICAS Y FORMAS DE LOS PLACERES ALUVIALES 16 B AUTOCTONOS ALÓCTONOS Kartashov (1971) Muro Por encima del muro placeres en canales, valles terrazas y cuencas vertientes placeres en valles, terrazas y cuencas vertientes placeres de point-bar, delta, llanura aluvial, valle, terrazas y de cuencas vertientes Representados por: Ocurrencia más o menos alejados del area fuente siendo sep- arados de ella por zonas de diseminación proximales al área fuente (dispersión) de los placeres minerales en la base de un subestrato aluvial y en las cavidades del bedrock en la base de un perestrato en formación, en la misma situ- en los horizontes superficiales de un perestrato aluvial en formación aguas abajo de un placer autóctono Zona de concentración ación en el valle de los plac- eres de muro propios del área fuente o resedimentados a partir de antiguos placeres y no retransportados por los ríos de las zonas de concentración Los minerales pesados transportados por los ríos dentro de la zona de concentración Acumulación durante: en el período de erosión de las mineralizaciones en el último estadio de equilibrio y/o agradación del desarrollo del río primarias El encajante aluvial se originó: en la fase de excavación o en la transición de éste al esta- en el estadio de equilibrio o agradación dio de equilibrio El encajante aluvial al ser erosionado durante una fase de excavación: no son destruidos pero sí esplazados a otro nivel de un nuevo bedrock desplazados de nivel a un nuevo bedrock y adicionado a placeres completamente destruidos de base El mecanismo de con- centración del placer: no dependen esencialmente de las características hidrodinámicas de los flujos acuosos dependen principalmente de las característi- cas hidrodinámicas de los flujos acuosos. GEAH GCID nº Grupo I+D+I de Geología Económica , Ambiental e Hidrologia

14 17 U B DISTRITO ROCA MADRE EDAD INTRUSIVO PLACER CALIFORNIA
UNIVERSITAT DE BARCELONA 17 B DISTRITO ROCA MADRE EDAD INTRUSIVO PLACER CALIFORNIA Sierra Nevada pizarras,filitas Paleozoico Granodiorita Eoceno esquistos,corneanas superior Diorita Plioceno calizas Pleistoceno Klamath Mts filita,cherts Paleozoico Aplita Plioceno metavulcanitas superior Granodiorita Pleistoceno OREGON calizas Mesozoico GEORGIA (EUA) micaesquistos, Precámbricos Diorita no reconocido gneises Paleozoico Granito ALASKA Nome esquistos, pizarras Precámbrico Cuarzomonzonita Plioceno Granito filitas Precámbrico Cuarzomonzonita no reconocido GUAYANA (Fr) ocas verdes Precámbricas Granito no reconocido pizarras,esquistos CANADA Klondike esquistos Precámbrico Granito Eoceno Yukon Cuarzomonzonita Plioceno Yukon esquistos,filitas Precámbrico Granito Eoceno Cariboo filitas, esquistos Paleozoico Granito Pleistoceno inferior Granodiorita COLOMBIA Choco rocas verdes Paleozoico Cuarzomonzonitas Granito Pleistoceno pizarras, filitas,cuarcitas Antioquía pizarras, esquistos Paleozoico Cuarzomonzonitas, Granito Pleistoceno PERU-BOLIVIA Madre de Dios pizarras negras, Paleozoico Granodioritas Pleistoceno Tipuani filitas, cuarcitas Paleozoico Pleistoceno AUSTRALIA Victoria pizarras, grauvacas Paleozoico Granito Eoceno a areniscas Plioceno NUEVA ZELANDA Otago esquistos Mesozoico Granito Mioceno- Pleistoceno Nelson rocas verdes,pizarras, Mesozoico Granito " " grauvacas, esquistos NUEVA GUINEA Morobe arcillitas,esquistos Paleozoico Granodiorita Mioceno cuarcitas porfídicas Plioceno MONGOLIA esquistos, gneises Desconocido Granito Desconocido URSS Rio Lena pizarras Precámbricas Granito Plioceno grauvacas,filitas Paleozoico Pórfidos Pleistoceno esquistos Inferior Yakutia granulitas Arcaico Granitoides Precuaternario esquistos Premesozoico GEAH GCID nº Grupo I+D+I de Geología Económica , Ambiental e Hidrologia

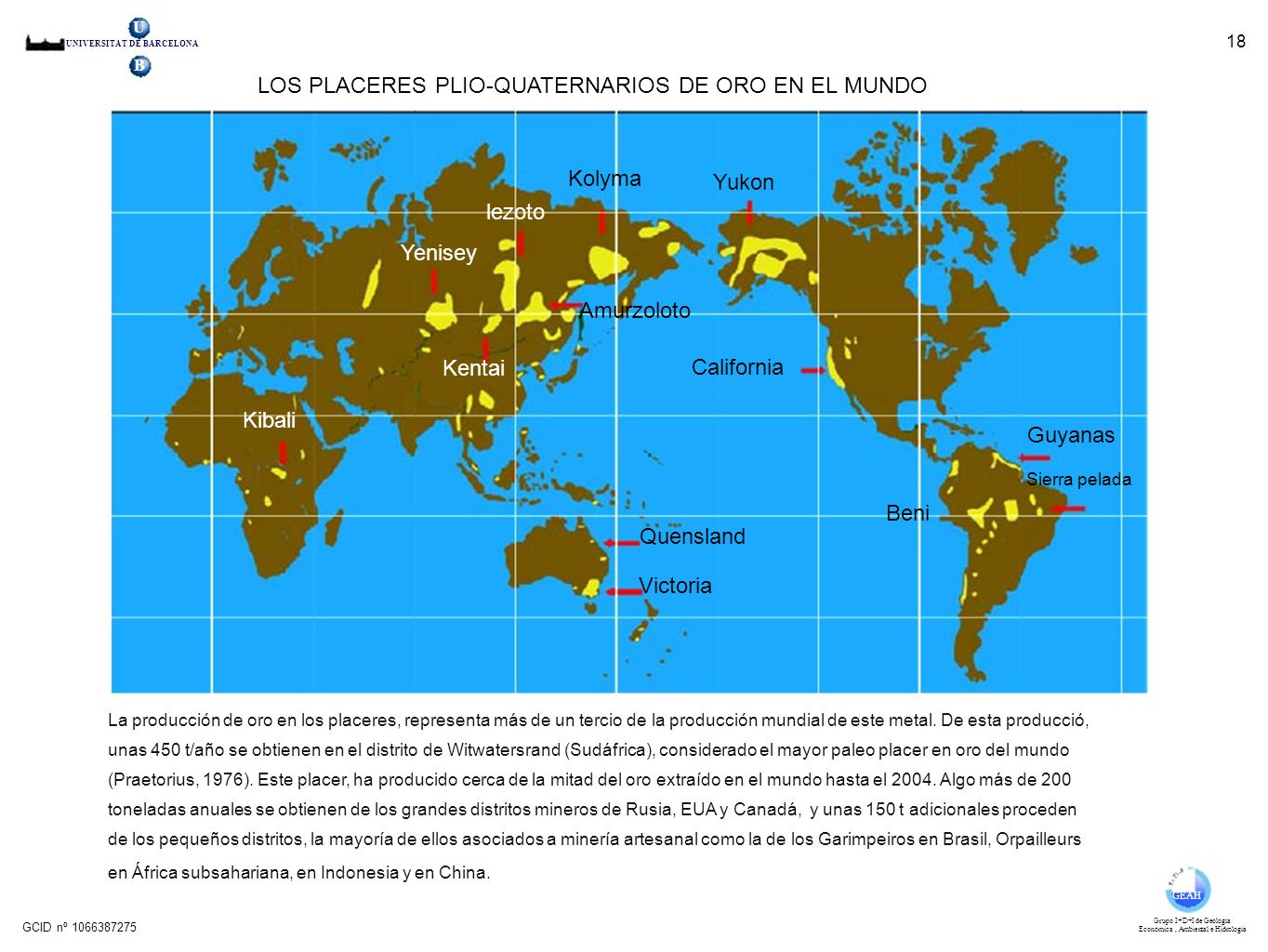

15 LOS PLACERES PLIO-QUATERNARIOS DE ORO EN EL MUNDO
UNIVERSITAT DE BARCELONA 18 B LOS PLACERES PLIO-QUATERNARIOS DE ORO EN EL MUNDO Kolyma Yukon lezoto Yenisey Amurzoloto Kentai California Kibali Guyanas Sierra pelada Beni Quensland Victoria La producción de oro en los placeres, representa más de un tercio de la producción mundial de este metal. De esta producció, unas 450 t/año se obtienen en el distrito de Witwatersrand (Sudáfrica), considerado el mayor paleo placer en oro del mundo (Praetorius, 1976). Este placer, ha producido cerca de la mitad del oro extraído en el mundo hasta el Algo más de 200 toneladas anuales se obtienen de los grandes distritos mineros de Rusia, EUA y Canadá, y unas 150 t adicionales proceden de los pequeños distritos, la mayoría de ellos asociados a minería artesanal como la de los Garimpeiros en Brasil, Orpailleurs en África subsahariana, en Indonesia y en China. GEAH GCID nº Grupo I+D+I de Geología Económica , Ambiental e Hidrologia

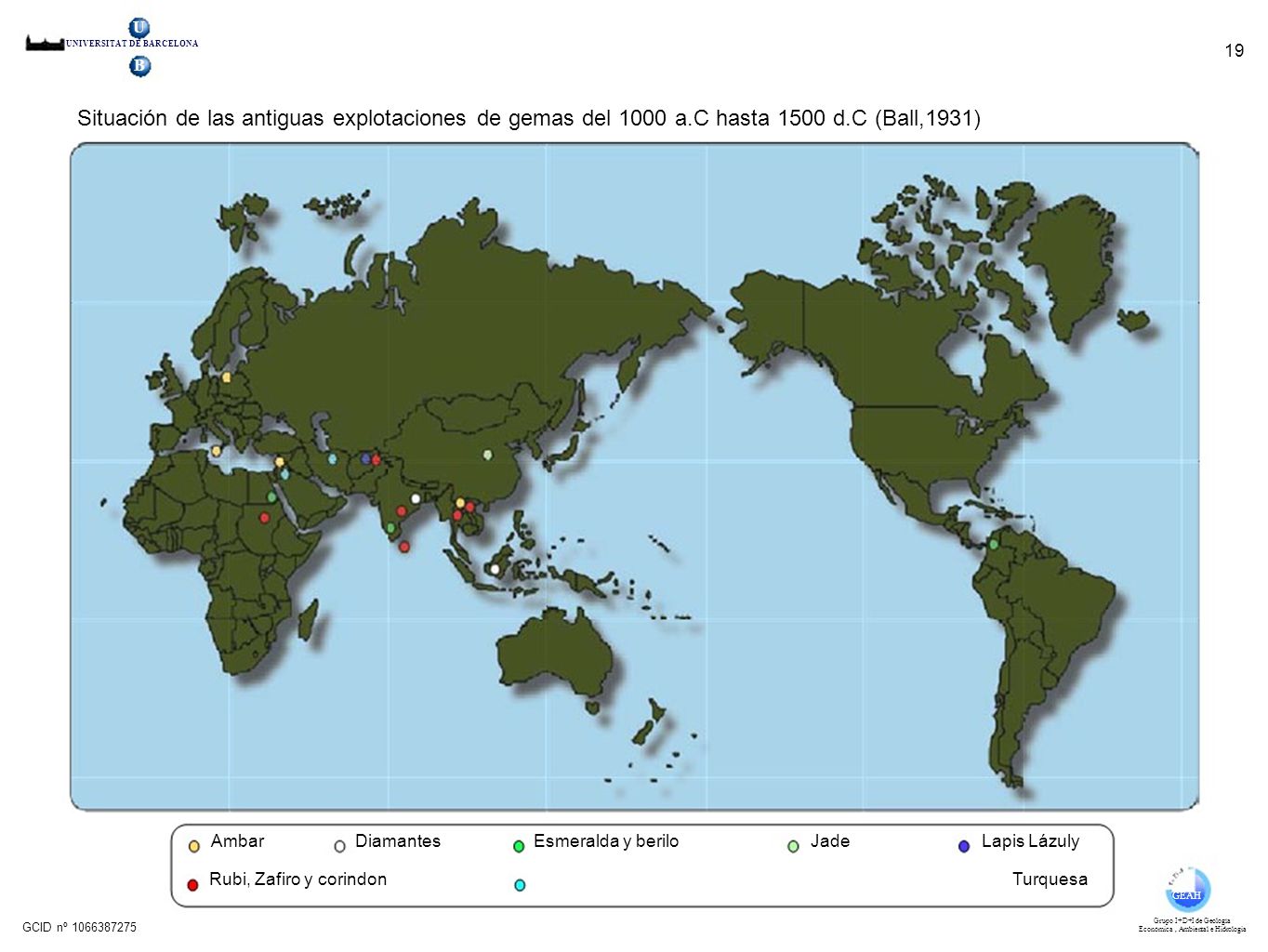

16 U UNIVERSITAT DE BARCELONA 19 B Situación de las antiguas explotaciones de gemas del 1000 a.C hasta 1500 d.C (Ball,1931) Ambar Diamantes Esmeralda y berilo Jade Lapis Lázuly Rubi, Zafiro y corindon Turquesa GEAH GCID nº Grupo I+D+I de Geología Económica , Ambiental e Hidrologia

17 CRITERIOS A TENER EN CUENTA EN PROSPECCIÓN ALUVIONAR DEL ORO Y GEMAS
UNIVERSITAT DE BARCELONA 20 B CRITERIOS A TENER EN CUENTA EN PROSPECCIÓN ALUVIONAR DEL ORO Y GEMAS - Criterios Históricos - Criterios Hidráulicos - Criterios Morfológicos - Criterios Geoquímicos - Criterios Económicos - Criterios Tecnológicos Zafiro (2*1*0,5 mm) del Macizo CentralFrancés.Muestra cedida por Serge Neret (FFO). GEAH GCID nº Grupo I+D+I de Geología Económica , Ambiental e Hidrologia

18 LOS PLACERES ARTIFICIALES
U UNIVERSITAT DE BARCELONA 127 B LOS PLACERES ARTIFICIALES El Corb (Balaguer, Lleida). Planta de lavado y cribado y concentrador gravimétrico. GEAH GCID nº Grupo I+D+I de Geología Económica , Ambiental e Hidrologia

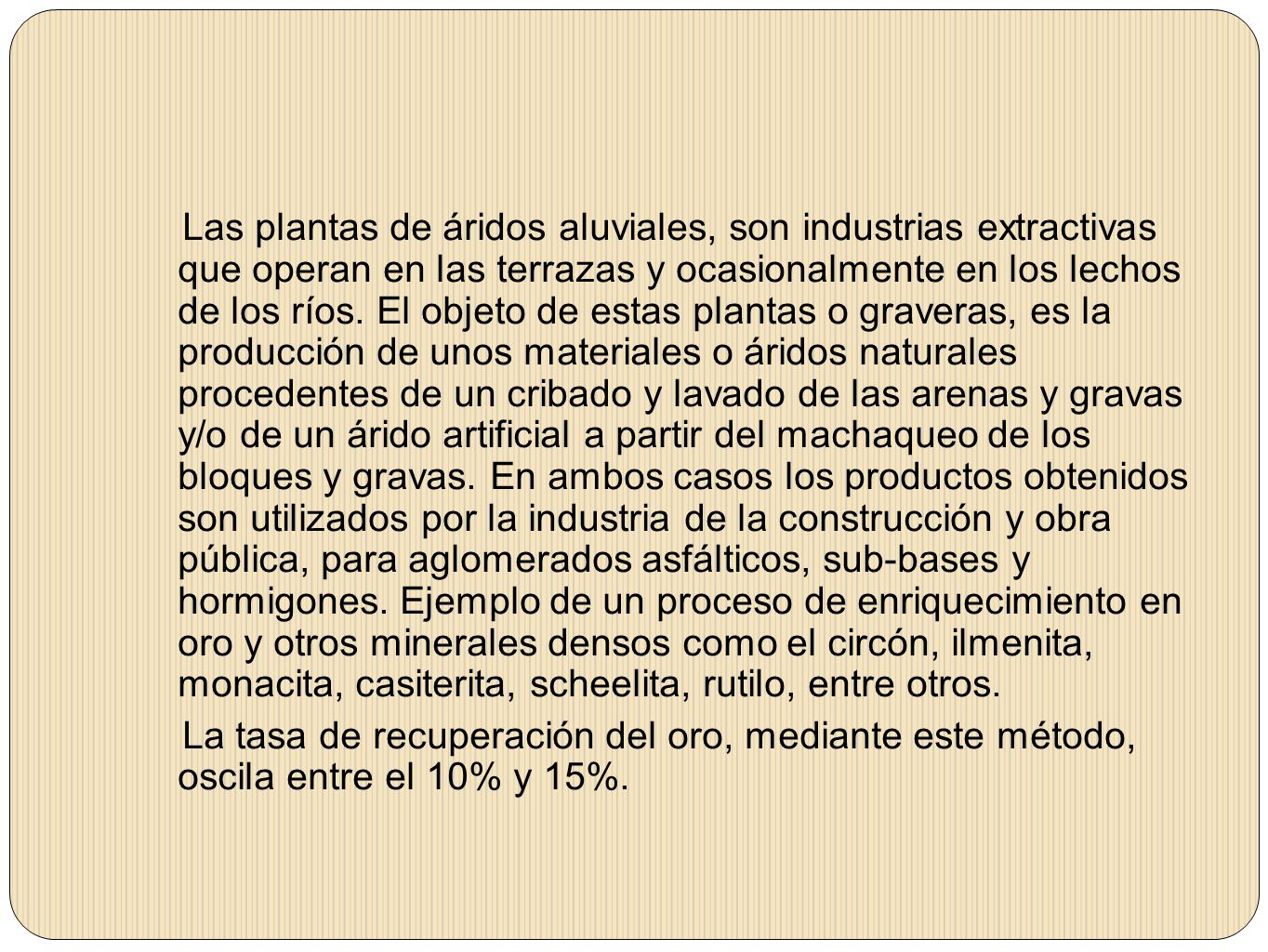

19 Las plantas de áridos aluviales, son industrias extractivas que operan en las terrazas y ocasionalmente en los lechos de los ríos. El objeto de estas plantas o graveras, es la producción de unos materiales o áridos naturales procedentes de un cribado y lavado de las arenas y gravas y/o de un árido artificial a partir del machaqueo de los bloques y gravas. En ambos casos los productos obtenidos son utilizados por la industria de la construcción y obra pública, para aglomerados asfálticos, sub-bases y hormigones. Ejemplo de un proceso de enriquecimiento en oro y otros minerales densos como el circón, ilmenita, monacita, casiterita, scheelita, rutilo, entre otros. La tasa de recuperación del oro, mediante este método, oscila entre el 10% y 15%.

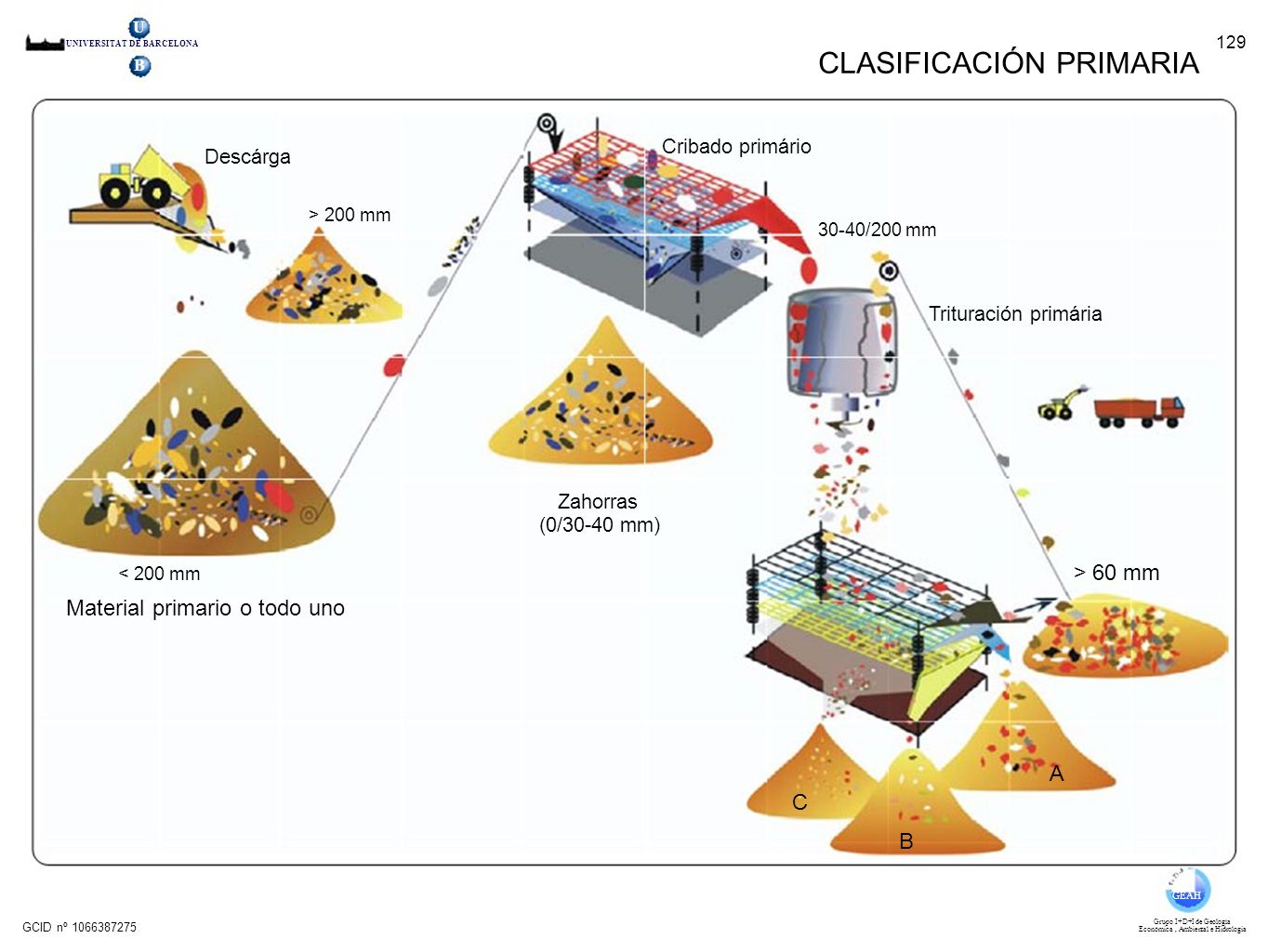

20 CLASIFICACIÓN PRIMARIA
U UNIVERSITAT DE BARCELONA 129 B CLASIFICACIÓN PRIMARIA Cribado primário Descárga > 200 mm 30-40/200 mm Trituración primária Zahorras (0/30-40 mm) < 200 mm > 60 mm Material primario o todo uno A C B GEAH GCID nº Grupo I+D+I de Geología Económica , Ambiental e Hidrologia

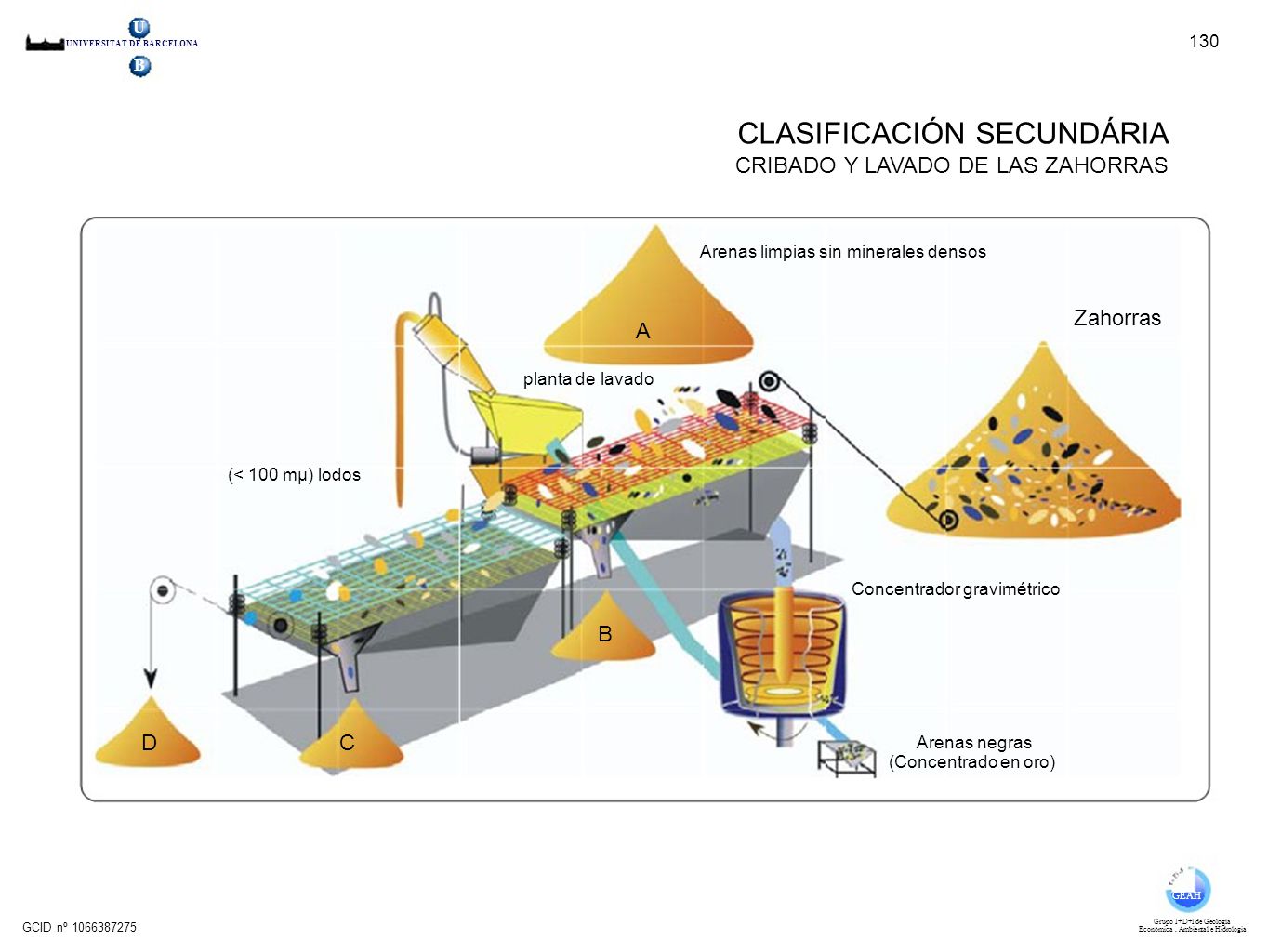

21 CLASIFICACIÓN SECUNDÁRIA
UNIVERSITAT DE BARCELONA 130 B CLASIFICACIÓN SECUNDÁRIA CRIBADO Y LAVADO DE LAS ZAHORRAS Arenas limpias sin minerales densos Zahorras A planta de lavado (< 100 mµ) lodos Concentrador gravimétrico B D C Arenas negras (Concentrado en oro) GEAH GCID nº Grupo I+D+I de Geología Económica , Ambiental e Hidrologia

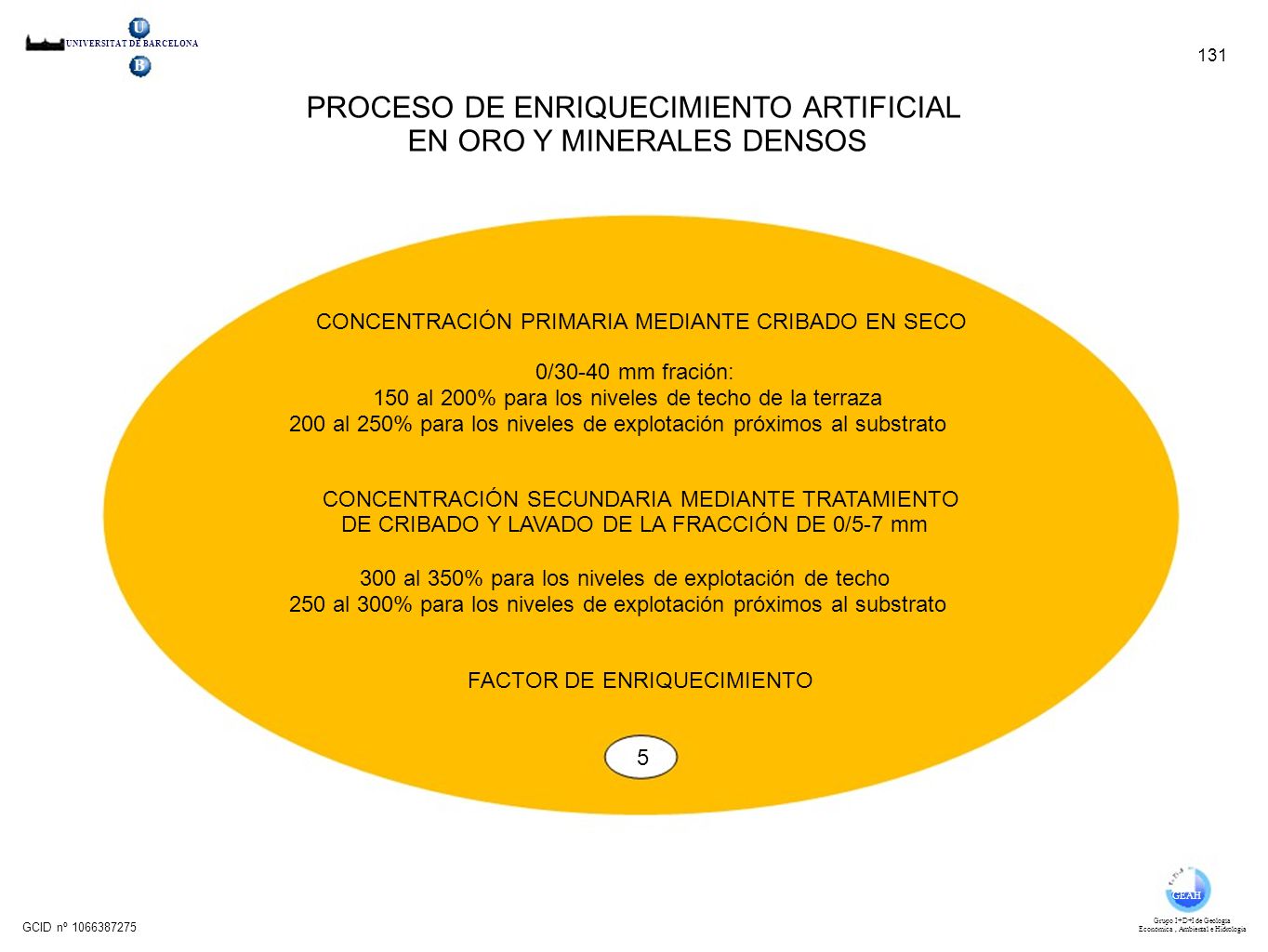

22 PROCESO DE ENRIQUECIMIENTO ARTIFICIAL EN ORO Y MINERALES DENSOS
UNIVERSITAT DE BARCELONA 131 B PROCESO DE ENRIQUECIMIENTO ARTIFICIAL EN ORO Y MINERALES DENSOS CONCENTRACIÓN PRIMARIA MEDIANTE CRIBADO EN SECO 0/30-40 mm fración: 150 al 200% para los niveles de techo de la terraza 200 al 250% para los niveles de explotación próximos al substrato CONCENTRACIÓN SECUNDARIA MEDIANTE TRATAMIENTO DE CRIBADO Y LAVADO DE LA FRACCIÓN DE 0/5-7 mm 300 al 350% para los niveles de explotación de techo 250 al 300% para los niveles de explotación próximos al substrato FACTOR DE ENRIQUECIMIENTO 5 GEAH GCID nº Grupo I+D+I de Geología Económica , Ambiental e Hidrologia

23 U 134 UNIVERSITAT DE BARCELONA B LA MINERIA ARTESANAL Placer de casiterita (estaño) retrabajado por familias Quechuas en el Altiplano de Bolivia (1989) GEAH GCID nº Grupo I+D+I de Geología Económica , Ambiental e Hidrologia

24 U UNIVERSITAT DE BARCELONA 135 B LA MINERIA ARTESANAL Las explotaciones artesanales, definidas como explotaciones intensivas, no mecanizadas y artesanales, emplean a alrededor de trece millones de personas en el mundo (Jennings,1999). De estos trece millones a su vez depende para sus sustento, más de 100 millones de personas lo que representa el 2% de la población mundial. La práctica totalidad de esta minería se sitúa en los países en vías de desarrollo y dentro de estos países en las zonas más deprimidas. Estimaciones realizadas a mediados de la década de los noventa se reflejan en la tabla ( Nostaller, modificada). Pais Estimaciones Autor Fecha China Jennings 1993 Brasil Davidson 1990 India Chakravorty 1989 Zaire Jennings 1994 Indonesia ILO 1990 Filipinas Muyco 1993 Tanzania Noetstaller 1994 Mali World Bank 1992 Sierra Leona World Bank 1992 Bolivia Priester 1996 Burkina Faso World Bank 1992 Guinea World Bank 1992 Ghana World Bank 1992 Senegal Viladevall 2001 Angola World Bank 1992 Zambia World Bank 1992 Zimbabwe World Bank 1992 Peru ILO 1990 Total Mundo Jennings 1993 Ecuador (oro) F.Sandoval Moliendo cuarzo aurífero. Peru (oro) J.Kuramoto Senegal, Indonesia (oro) 80,000 C. Aspinall 2001 GEAH GCID nº Grupo I+D+I de Geología Económica , Ambiental e Hidrologia

25 Ejemplos. 136 Africa América Pozos Pozos
U UNIVERSITAT DE BARCELONA Ejemplos. 136 B Africa América Pozos Pozos Coperativas de barranquilleros en Bolivia en Lago Soledad. Rio Falema (Malí - Senegal- Guinea C.) Pozo de explotación en Mali (2001) GEAH GCID nº Grupo I+D+I de Geología Económica , Ambiental e Hidrologia

26 COLOMBIA

27 ORO Nechi- Mineros de Antioquía: aunque no fue posible contar con datos sobre la magnitud de las reservas, el departamento técnico de la empresa estima que están son aproximadamente de Kg de Au, de los cuales el 30% se consideran como marginales es decir, que el contenido es menor de 70 mg/m3 de Au. Saldaña- Mineros El Dorado: las reservas probadas por esta compañía en los aluviones del rio saldaría, en ataco, departamento del Tolima, investigadas mediante perforaciones y trabajos de geofísica son de aproximadamente 51.1 millones de m3, con un contenido promedio de 163 mg/m3. Este depósito se encuentra en área de 200 Ha

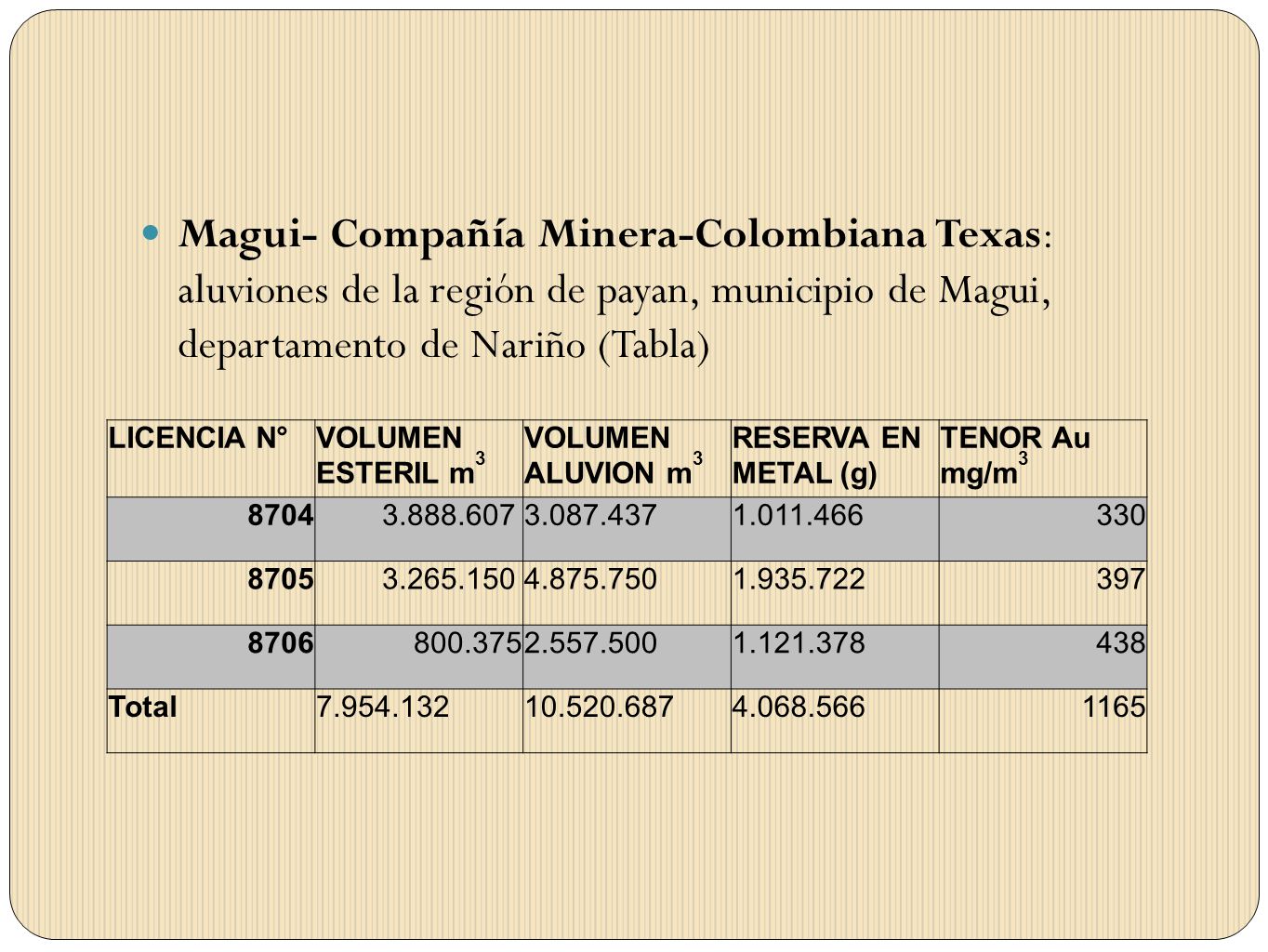

28 Magui- Compañía Minera-Colombiana Texas: aluviones de la región de payan, municipio de Magui, departamento de Nariño (Tabla) LICENCIA N° VOLUMEN ESTERIL m3 VOLUMEN ALUVION m3 RESERVA EN METAL (g) TENOR Au mg/m3 8704 330 8705 397 8706 438 Total 1165

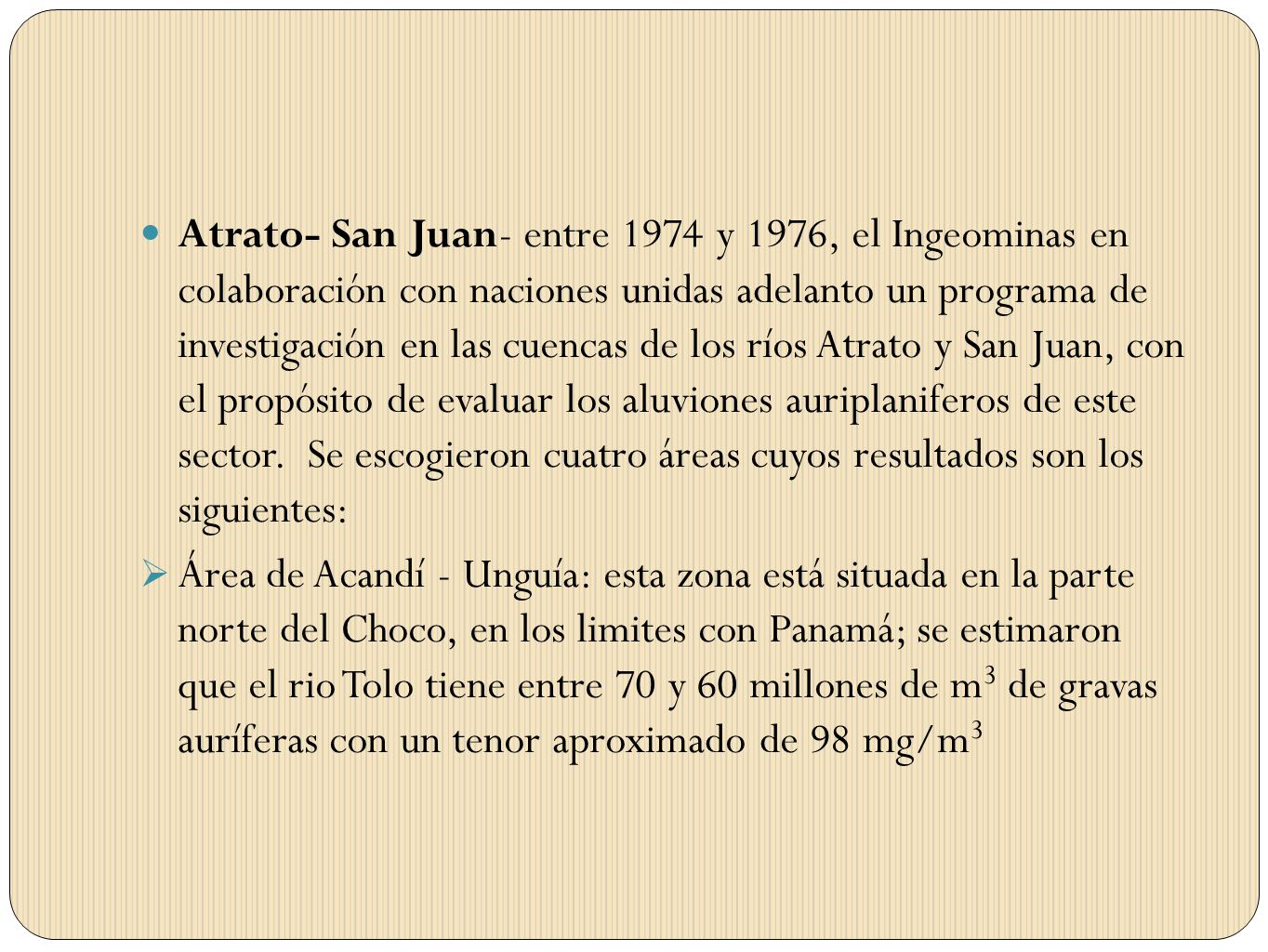

29 Atrato- San Juan- entre 1974 y 1976, el Ingeominas en colaboración con naciones unidas adelanto un programa de investigación en las cuencas de los ríos Atrato y San Juan, con el propósito de evaluar los aluviones auriplaniferos de este sector. Se escogieron cuatro áreas cuyos resultados son los siguientes: Área de Acandí - Unguía: esta zona está situada en la parte norte del Choco, en los limites con Panamá; se estimaron que el rio Tolo tiene entre 70 y 60 millones de m3 de gravas auríferas con un tenor aproximado de 98 mg/m3

30 Área de Murri- Penderisco: está localizado en el municipio de Urrao al suroeste del departamento de Antioquia los mejores valores fueron encontrados en pequeños depósitos de aluviones localizados en los ríos Pabón y Penderisco, donde se analizaron muestra hasta con 607 mg/m3 Área de los ríos del bajo San Juan: en el rio brea, tributario del rio calima que desemboca unos 2 km antes de puerto Patiño, se encontraron terraza con espesores hasta de 6 m y con un tenor promedio de 152 mg/m3. La sub- área de esta aumino está situada a 2 km al oriente de puerto Patiño, se excavaron 32 apiques que dieron tenores bajos con excepción de un pequeño sector. Se determinaron m3 con tenor promedio de 140 mg/m3 de Au

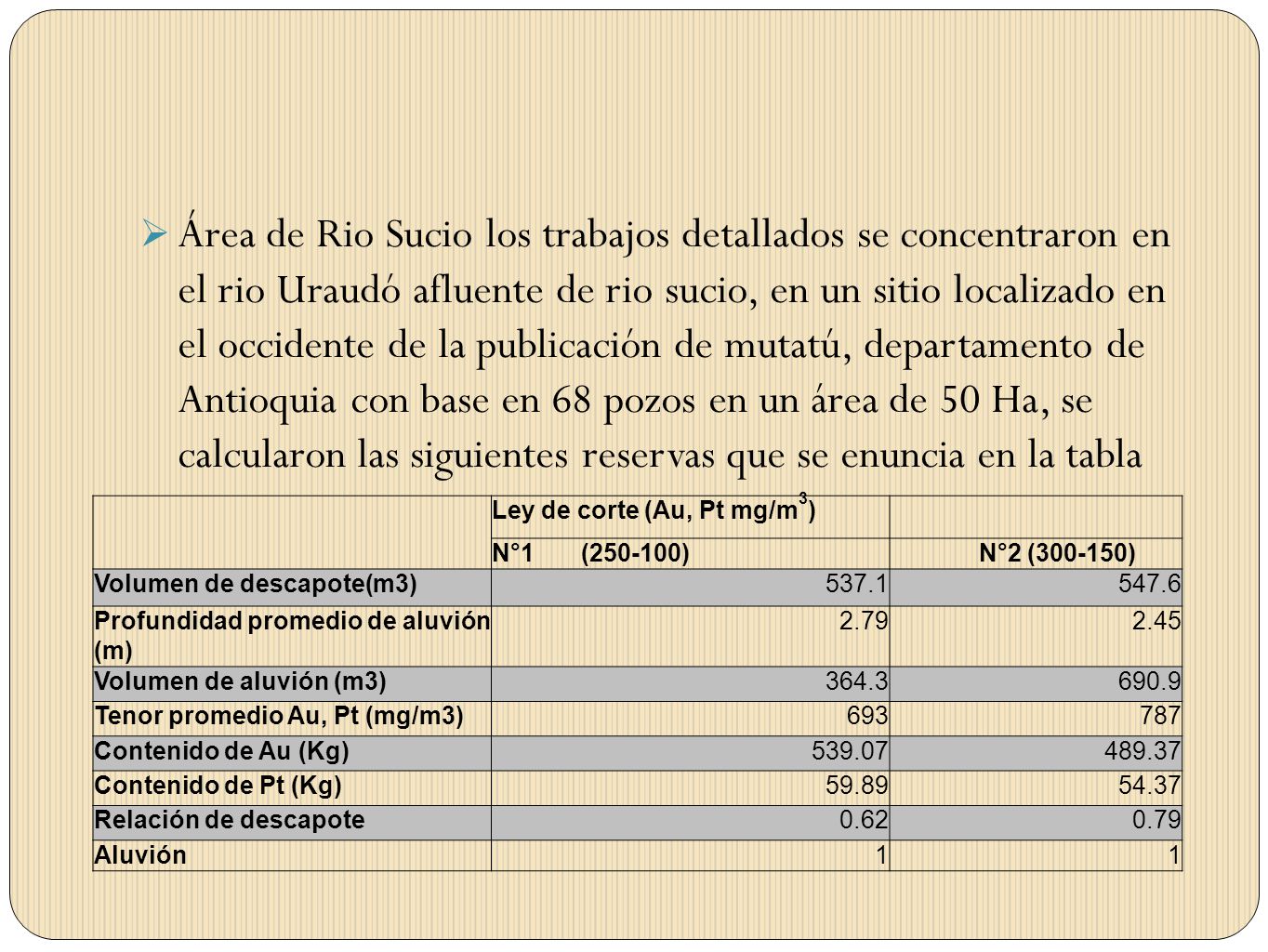

31 Área de Rio Sucio los trabajos detallados se concentraron en el rio Uraudó afluente de rio sucio, en un sitio localizado en el occidente de la publicación de mutatú, departamento de Antioquia con base en 68 pozos en un área de 50 Ha, se calcularon las siguientes reservas que se enuncia en la tabla Ley de corte (Au, Pt mg/m3) N° ( ) N°2 ( ) Volumen de descapote(m3) 537.1 547.6 Profundidad promedio de aluvión (m) 2.79 2.45 Volumen de aluvión (m3) 364.3 690.9 Tenor promedio Au, Pt (mg/m3) 693 787 Contenido de Au (Kg) 539.07 489.37 Contenido de Pt (Kg) 59.89 54.37 Relación de descapote 0.62 0.79 Aluvión 1

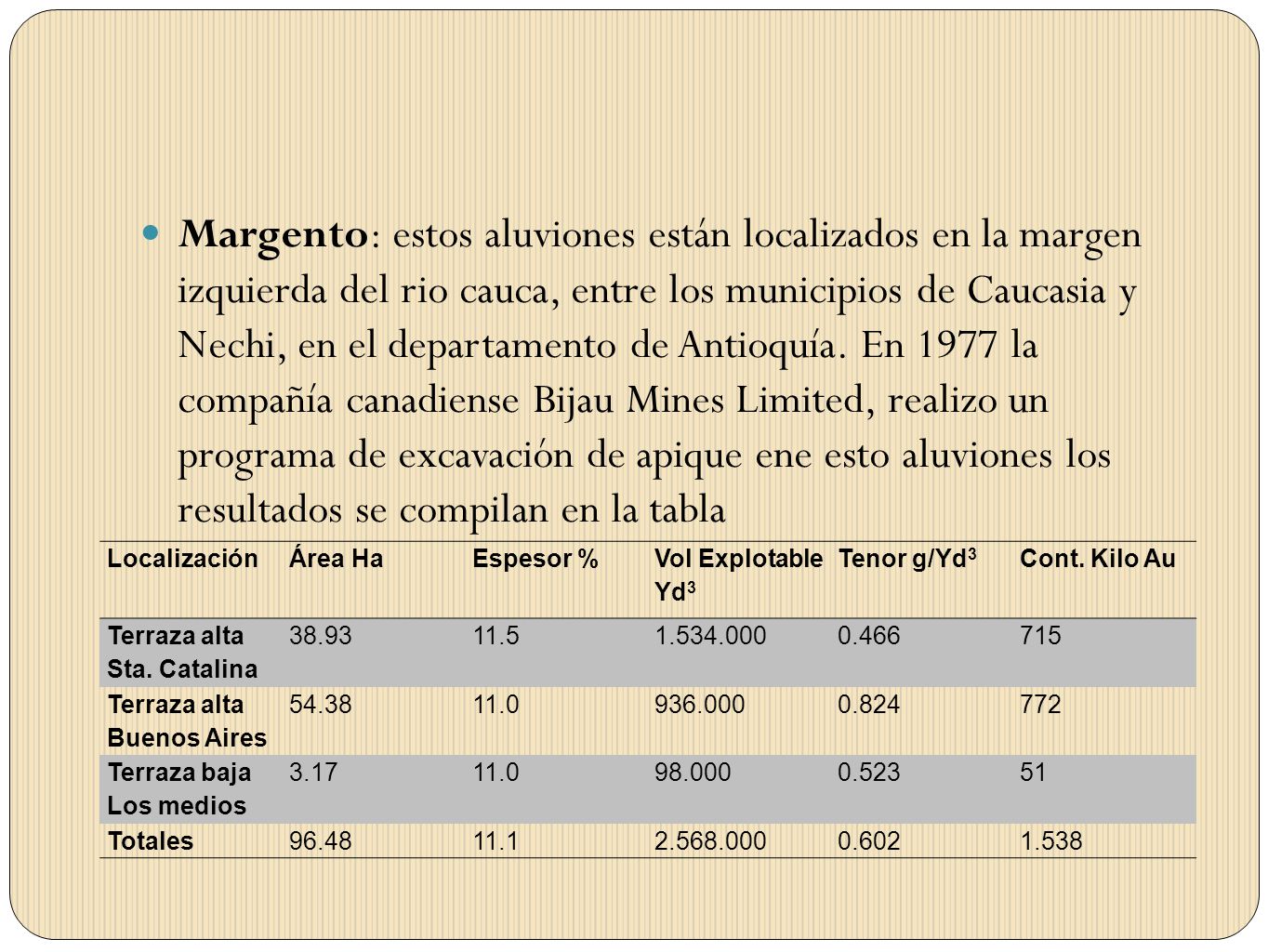

32 Margento: estos aluviones están localizados en la margen izquierda del rio cauca, entre los municipios de Caucasia y Nechi, en el departamento de Antioquía. En 1977 la compañía canadiense Bijau Mines Limited, realizo un programa de excavación de apique ene esto aluviones los resultados se compilan en la tabla Localización Área Ha Espesor % Vol Explotable Yd3 Tenor g/Yd3 Cont. Kilo Au Terraza alta Sta. Catalina 38.93 11.5 0.466 715 Terraza alta Buenos Aires 54.38 11.0 0.824 772 Terraza baja Los medios 3.17 98.000 0.523 51 Totales 96.48 11.1 0.602 1.538

33

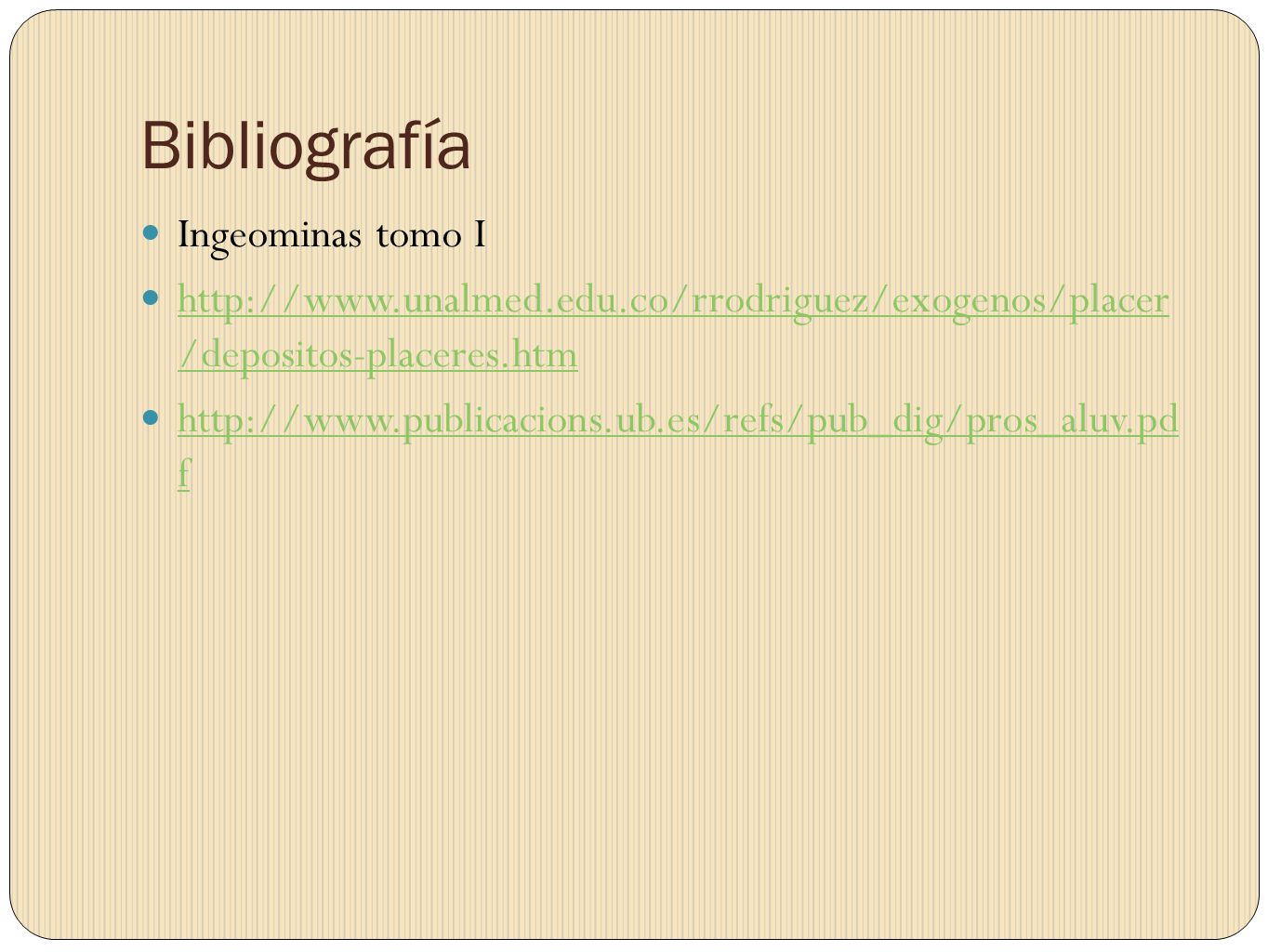

34 Bibliografía Ingeominas tomo I
