1 ©Todos los derechos reservados por ISA 1 Sistema Garantizado de Transmisión: Línea de Transmisión Machupicchu – Abancay – Cotaruse en 220 kV Carlos R. Tapia Farfán Apurimac, setiembre 2011

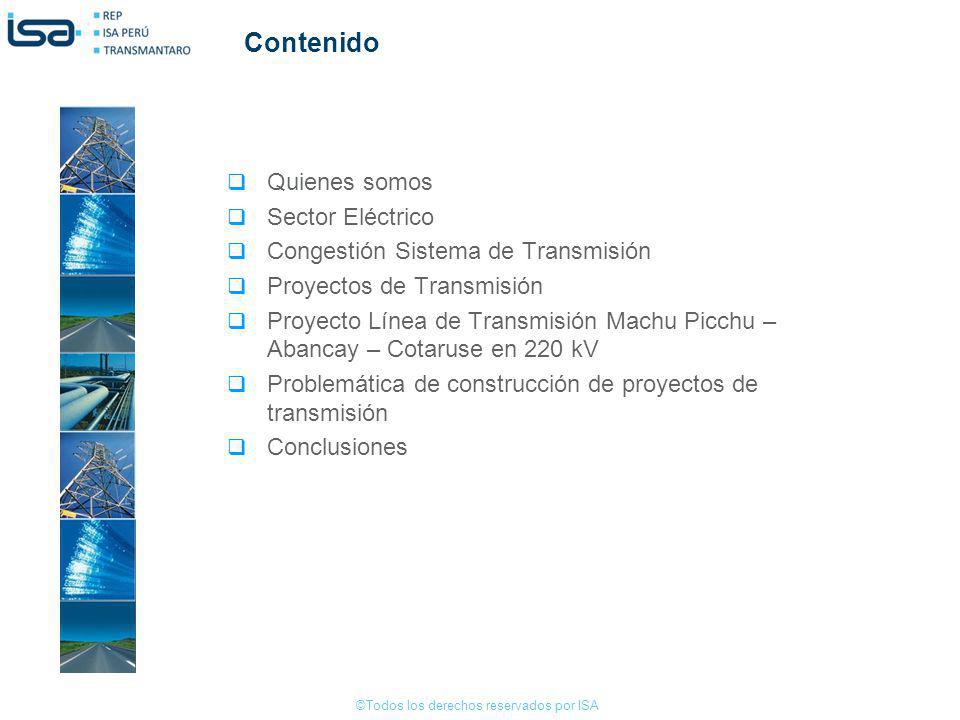

2 ©Todos los derechos reservados por ISA Contenido Quienes somos Sector Eléctrico Congestión Sistema de Transmisión Proyectos de Transmisión Proyecto Línea de Transmisión Machu Picchu – Abancay – Cotaruse en 220 kV Problemática de construcción de proyectos de transmisión Conclusiones

3 ©Todos los derechos reservados por ISA Quienes Somos Nuestra misión como grupo empresarial es el desarrollo de mercados mediante el diseño, construcción y operación de sistemas de infraestructura lineal. Actuamos en un marco de relaciones equilibradas entre las empresas de ISA y sus partes interesadas para agregar valor, generar confianza y contribuir al desarrollo sostenible de las sociedades donde se tiene presencia.

4 ©Todos los derechos reservados por ISA 4 Presencia ISA Latinoamérica

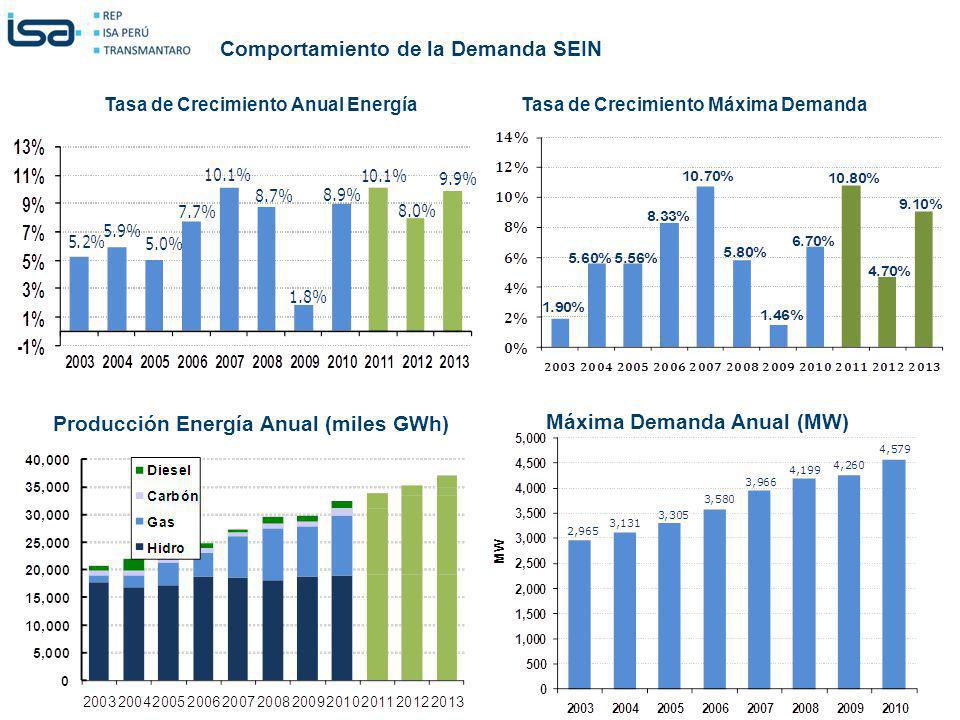

5 ©Todos los derechos reservados por ISA Comportamiento de la Demanda SEIN Producción Energía Anual (miles GWh) Máxima Demanda Anual (MW) Tasa de Crecimiento Anual EnergíaTasa de Crecimiento Máxima Demanda

6 El crecimiento económico del país en los últimos 10 años a duplicado el consumo de energía eléctrica, como consecuencia el Sistema Eléctrico de Transmisión en alta tensión se ha congestionado. Es necesario desarrollar proyectos de generación, transmisión y distribución para atender este crecimiento de la demanda eléctrica con calidad. Congestión Sistema de Transmisión

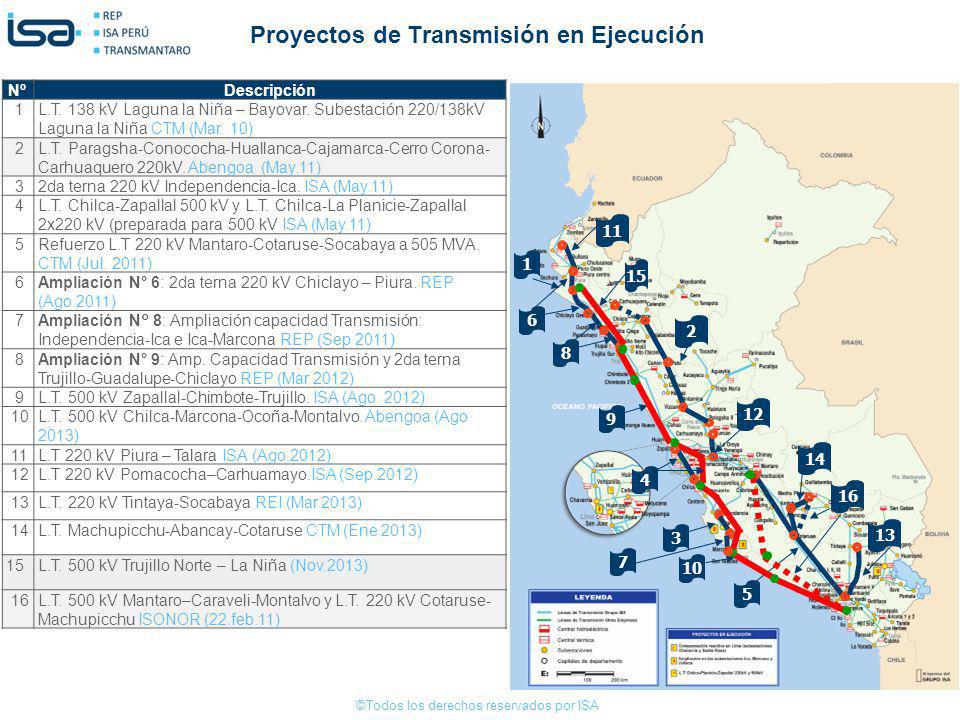

7 ©Todos los derechos reservados por ISA NºDescripción 1L.T. 138 kV Laguna la Niña – Bayovar. Subestación 220/138kV Laguna la Niña CTM (Mar. 10) 2L.T. Paragsha-Conococha-Huallanca-Cajamarca-Cerro Corona- Carhuaquero 220kV. Abengoa (May.11) 32da terna 220 kV Independencia-Ica. ISA (May.11) 4L.T. Chilca-Zapallal 500 kV y L.T. Chilca-La Planicie-Zapallal 2x220 kV (preparada para 500 kV ISA (May.11) 5Refuerzo L.T 220 kV Mantaro-Cotaruse-Socabaya a 505 MVA. CTM (Jul. 2011) 6Ampliación N° 6: 2da terna 220 kV Chiclayo – Piura. REP (Ago.2011) 7Ampliación N° 8: Ampliación capacidad Transmisión: Independencia-Ica e Ica-Marcona REP (Sep 2011) 8Ampliación N° 9: Amp. Capacidad Transmisión y 2da terna Trujillo-Guadalupe-Chiclayo REP (Mar 2012) 9L.T. 500 kV Zapallal-Chimbote-Trujillo. ISA (Ago. 2012) 10L.T. 500 kV Chilca-Marcona-Ocoña-Montalvo. Abengoa (Ago 2013) 11L.T 220 kV Piura – Talara ISA (Ago.2012) 12L.T 220 kV Pomacocha–Carhuamayo.ISA (Sep.2012) 13L.T. 220 kV Tintaya-Socabaya REI (Mar.2013) 14L.T. Machupicchu-Abancay-Cotaruse CTM (Ene 2013) 15L.T. 500 kV Trujillo Norte – La Niña (Nov.2013) 16L.T. 500 kV Mantaro–Caraveli-Montalvo y L.T. 220 kV Cotaruse- Machupicchu ISONOR (22.feb.11) Proyectos de Transmisión en Ejecución

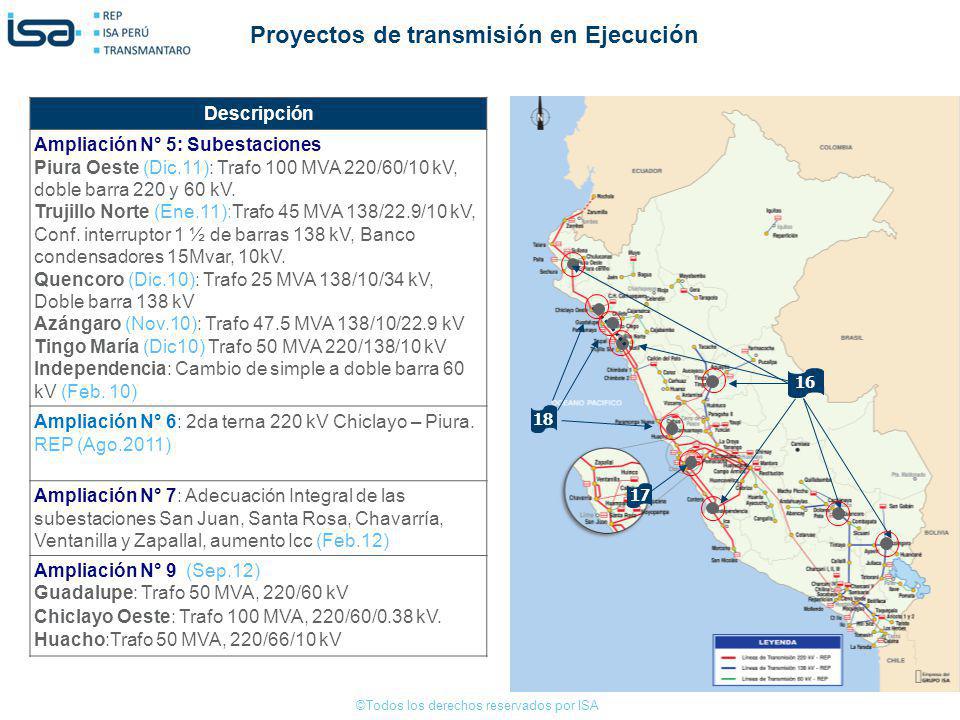

8 ©Todos los derechos reservados por ISA 16 Descripción Ampliación N° 5: Subestaciones Piura Oeste (Dic.11): Trafo 100 MVA 220/60/10 kV, doble barra 220 y 60 kV. Trujillo Norte (Ene.11):Trafo 45 MVA 138/22.9/10 kV, Conf. interruptor 1 ½ de barras 138 kV, Banco condensadores 15Mvar, 10kV. Quencoro (Dic.10): Trafo 25 MVA 138/10/34 kV, Doble barra 138 kV Azángaro (Nov.10): Trafo 47.5 MVA 138/10/22.9 kV Tingo María (Dic10) Trafo 50 MVA 220/138/10 kV Independencia: Cambio de simple a doble barra 60 kV (Feb. 10) Ampliación N° 6: 2da terna 220 kV Chiclayo – Piura. REP (Ago.2011) Ampliación N° 7: Adecuación Integral de las subestaciones San Juan, Santa Rosa, Chavarría, Ventanilla y Zapallal, aumento Icc (Feb.12) Ampliación N° 9 (Sep.12) Guadalupe: Trafo 50 MVA, 220/60 kV Chiclayo Oeste: Trafo 100 MVA, 220/60/0.38 kV. Huacho:Trafo 50 MVA, 220/66/10 kV 17 Proyectos de transmisión en Ejecución 18

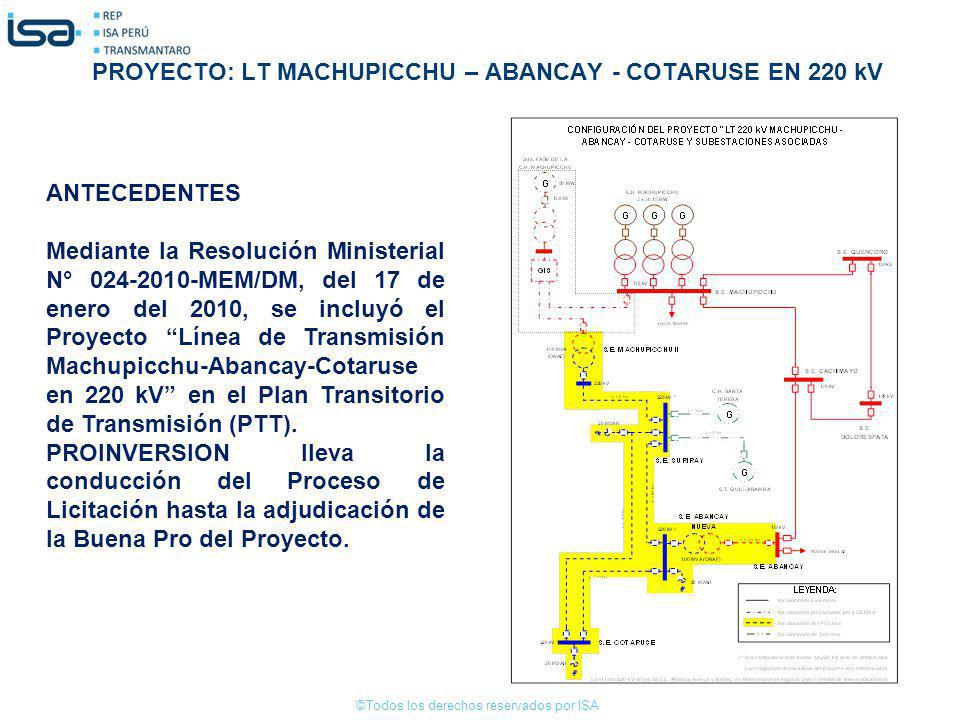

9 ©Todos los derechos reservados por ISA PROYECTO: LT MACHUPICCHU – ABANCAY - COTARUSE EN 220 kV ANTECEDENTES Mediante la Resolución Ministerial N° MEM/DM, del 17 de enero del 2010, se incluyó el Proyecto Línea de Transmisión Machupicchu-Abancay-Cotaruse en 220 kV en el Plan Transitorio de Transmisión (PTT). PROINVERSION lleva la conducción del Proceso de Licitación hasta la adjudicación de la Buena Pro del Proyecto.

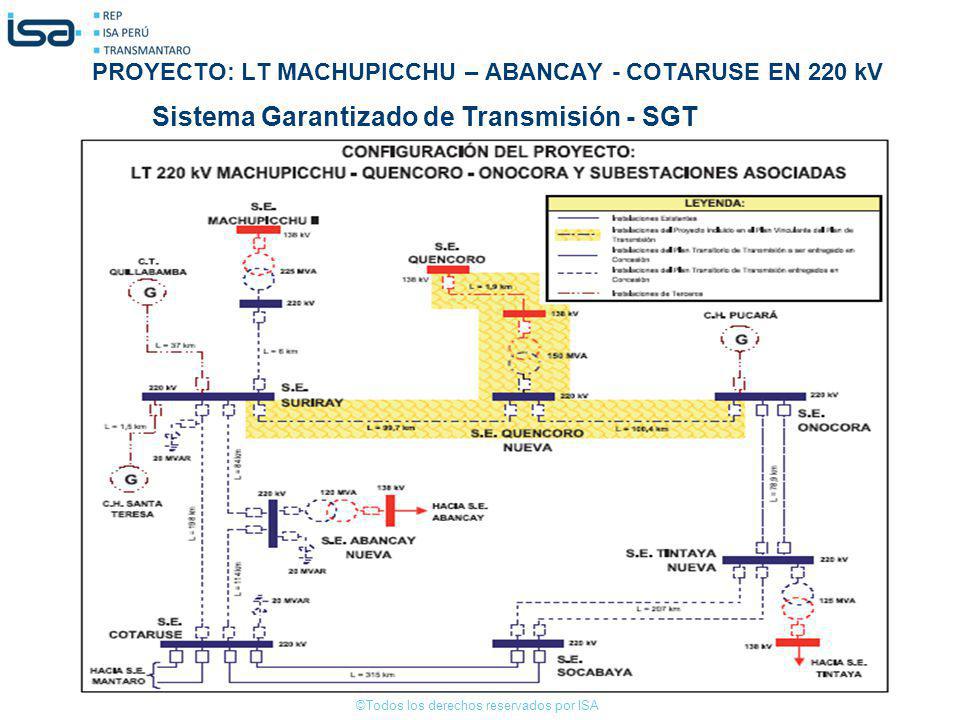

10 ©Todos los derechos reservados por ISA Sistema Garantizado de Transmisión - SGT PROYECTO: LT MACHUPICCHU – ABANCAY - COTARUSE EN 220 kV

11 ©Todos los derechos reservados por ISA 17 enero 2010 : Inclusión en el Plan Transitorio de Transmisión 18 noviembre 2010:Buena Pro del Concurso de Concesión otorgado a Consorcio Transmantaro - CTM 22 diciembre 2010 :Firma de Contrato de Concesión 24 diciembre 2010 :DS MINAM que establece el Área de Conservación Regional Choquequirao 16 febrero 2011 :DS Nº MINAM regulando la emisión de la Compatibilidad y Opinión Técnica Previa Favorable por parte del SERNANP 22 diciembre 2012:Puesta en operación experimental 22 enero 2013 :Puesta en operación comercial Hitos Importantes del Proyecto PROYECTO: LT MACHUPICCHU – ABANCAY - COTARUSE EN 220 kV

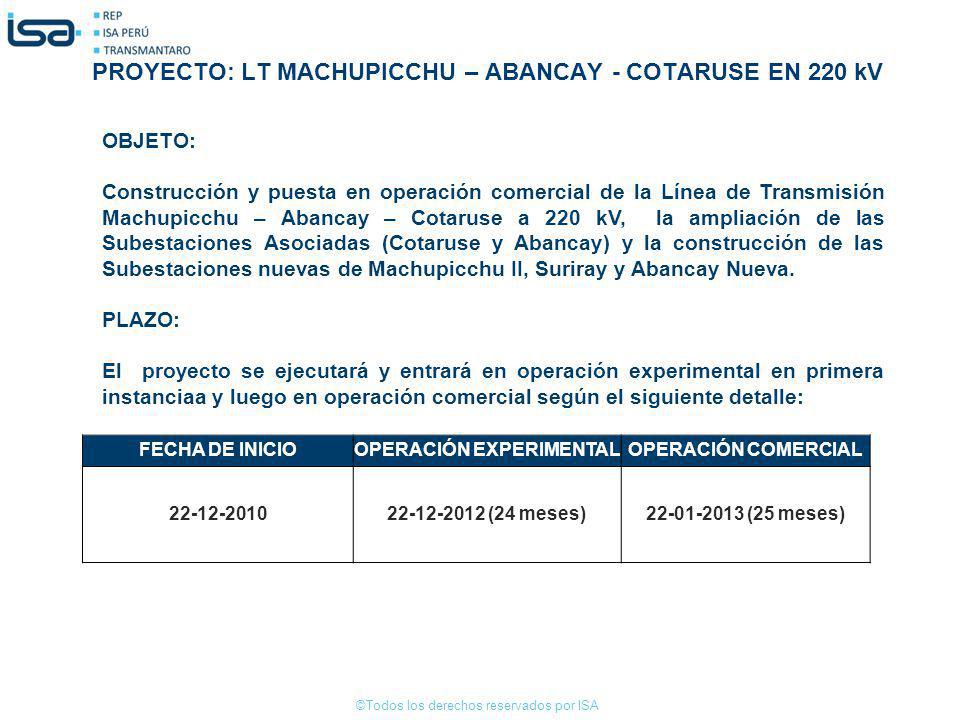

12 ©Todos los derechos reservados por ISA OBJETO: Construcción y puesta en operación comercial de la Línea de Transmisión Machupicchu – Abancay – Cotaruse a 220 kV, la ampliación de las Subestaciones Asociadas (Cotaruse y Abancay) y la construcción de las Subestaciones nuevas de Machupicchu II, Suriray y Abancay Nueva. PLAZO: El proyecto se ejecutará y entrará en operación experimental en primera instanciaa y luego en operación comercial según el siguiente detalle: FECHA DE INICIOOPERACIÓN EXPERIMENTALOPERACIÓN COMERCIAL (24 meses) (25 meses) PROYECTO: LT MACHUPICCHU – ABANCAY - COTARUSE EN 220 kV

13 ©Todos los derechos reservados por ISA Ubicación El Proyecto se ubica entre los departamentos de Cusco y Apurimac en altitudes que van desde los 1800 m.s.n.m en la zona de Machupicchu a los 4700 m.s.n.m en las inmediaciones de las subestaciones Cotaruse y Abancay. PROYECTO: LT MACHUPICCHU – ABANCAY - COTARUSE EN 220 kV

14 ©Todos los derechos reservados por ISA Línea de Transmisión EstructurasAuto soportadas Fundaciones Tipo parrilla y Stub Potencia nominal 250 MVA Potencia de diseño 350 MVA Características principales 14 Tramo de Línea No. de Circuitos Capacidad Transmisión MVA Longitud km Machupicchu –Suriray a 138 kV, 1 circuito en torres doble circuito Suriray – Abancay Nueva a 220 kV, 2 circuitos Abancay Nueva – Cotaruse a 220 kV, 2 circuitos Reconfiguración línea de transmisión Cachimayo – Abancay a 138 kV en Cachimayo – Abancay Nueva y Abancay Nueva – Abancay en 138 kV PROYECTO: LT MACHUPICCHU – ABANCAY - COTARUSE EN 220 kV

15 ©Todos los derechos reservados por ISA DIAGRAMA UNIFILAR GENERAL 15 UNIFILAR PROYECTO PROYECTO: LT MACHUPICCHU – ABANCAY - COTARUSE EN 220 kV

16 ©Todos los derechos reservados por ISA 16 Ruinas Machupicchu Río Urubamba Santa Teresa LLTT 138 kV Machupicchu - Suriray PROYECTO: LT MACHUPICCHU – ABANCAY - COTARUSE EN 220 kV

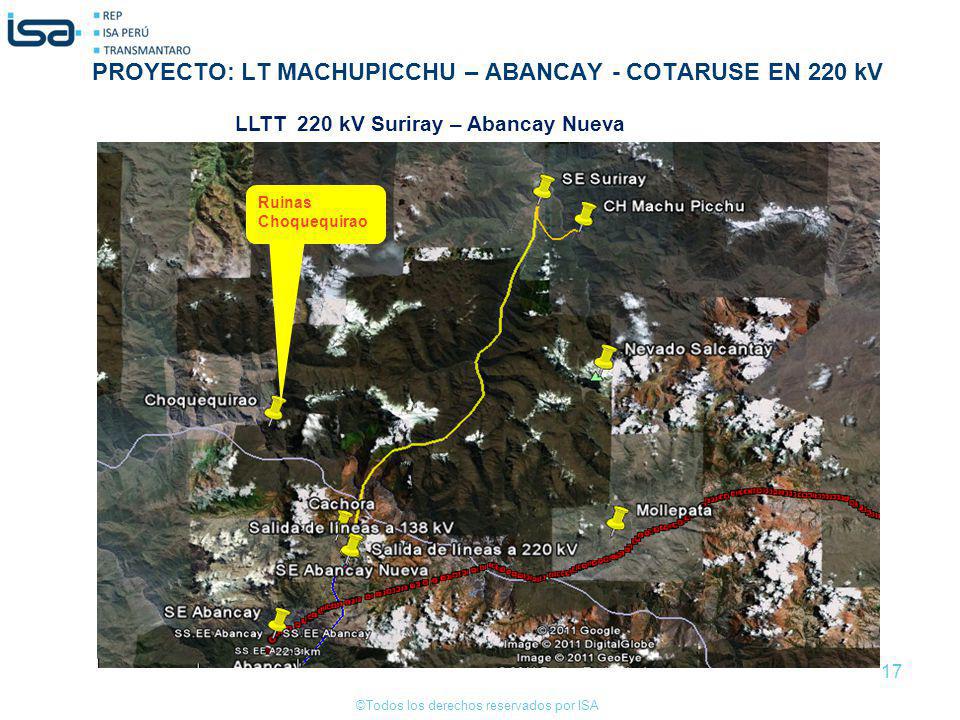

17 ©Todos los derechos reservados por ISA 17 Ruinas Choquequirao LLTT 220 kV Suriray – Abancay Nueva PROYECTO: LT MACHUPICCHU – ABANCAY - COTARUSE EN 220 kV

18 ©Todos los derechos reservados por ISA 18 SE Cotaruse LLTT 220 kV Abancay Nueva - Cotaruse PROYECTO: LT MACHUPICCHU – ABANCAY - COTARUSE EN 220 kV

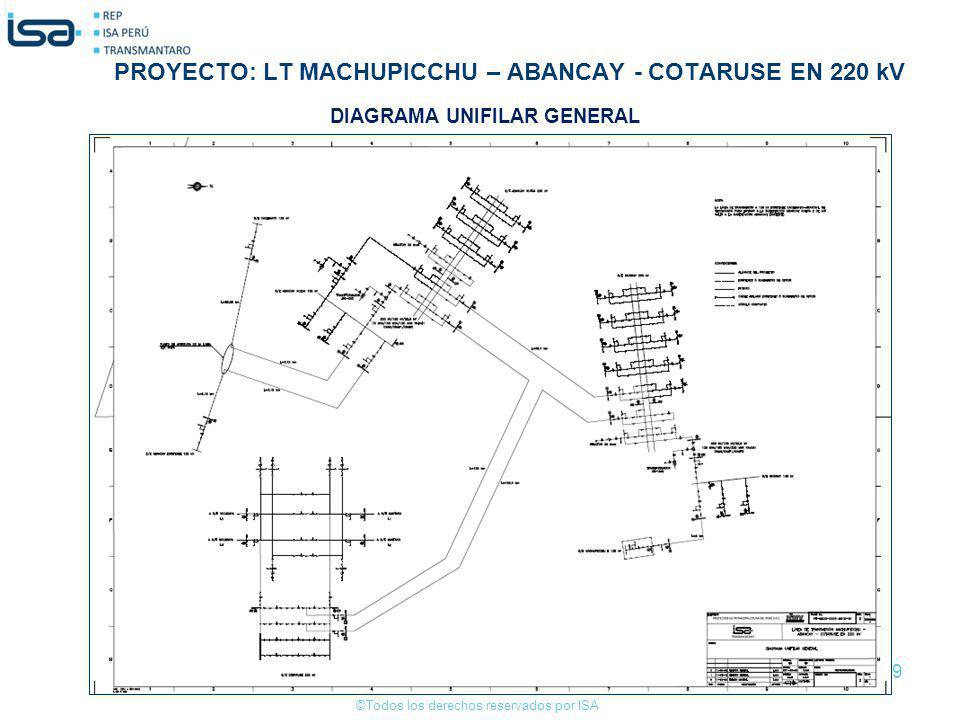

19 ©Todos los derechos reservados por ISA DIAGRAMA UNIFILAR GENERAL 19 PROYECTO: LT MACHUPICCHU – ABANCAY - COTARUSE EN 220 kV

20 ©Todos los derechos reservados por ISA 20 Diagrama Unifilar SE Suriray PROYECTO: LT MACHUPICCHU – ABANCAY - COTARUSE EN 220 kV

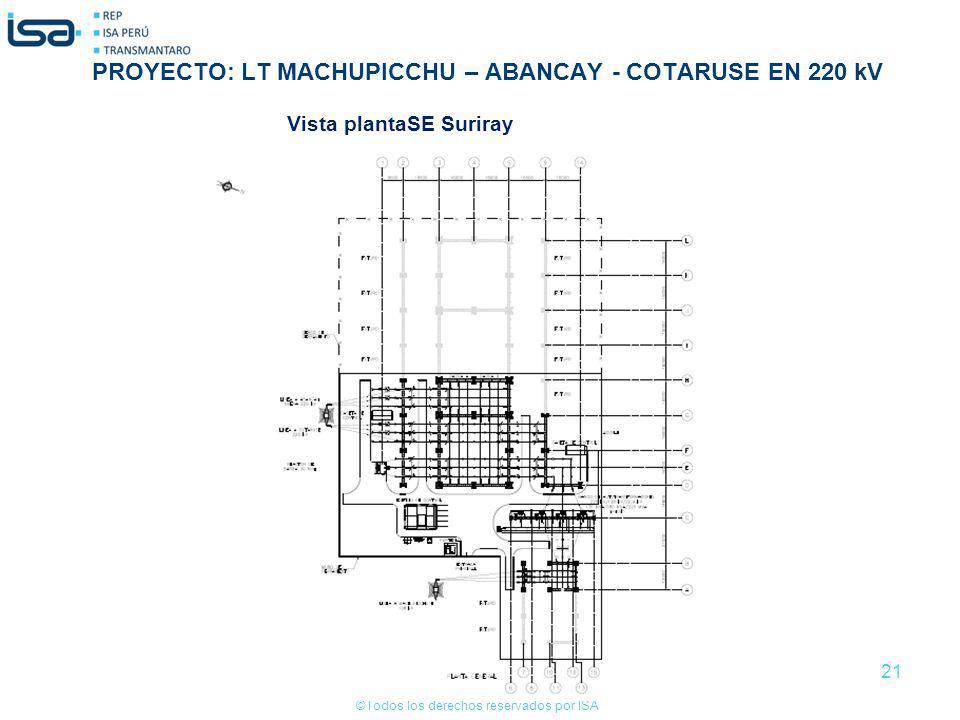

21 ©Todos los derechos reservados por ISA 21 Vista plantaSE Suriray PROYECTO: LT MACHUPICCHU – ABANCAY - COTARUSE EN 220 kV

22 ©Todos los derechos reservados por ISA 22 Vista corte SE Suriray PROYECTO: LT MACHUPICCHU – ABANCAY - COTARUSE EN 220 kV

23 ©Todos los derechos reservados por ISA 23 Diagrama Unifilar SE Abancay Nueva PROYECTO: LT MACHUPICCHU – ABANCAY - COTARUSE EN 220 kV

24 ©Todos los derechos reservados por ISA 24 Vista planta SE Abancay Nueva PROYECTO: LT MACHUPICCHU – ABANCAY - COTARUSE EN 220 kV

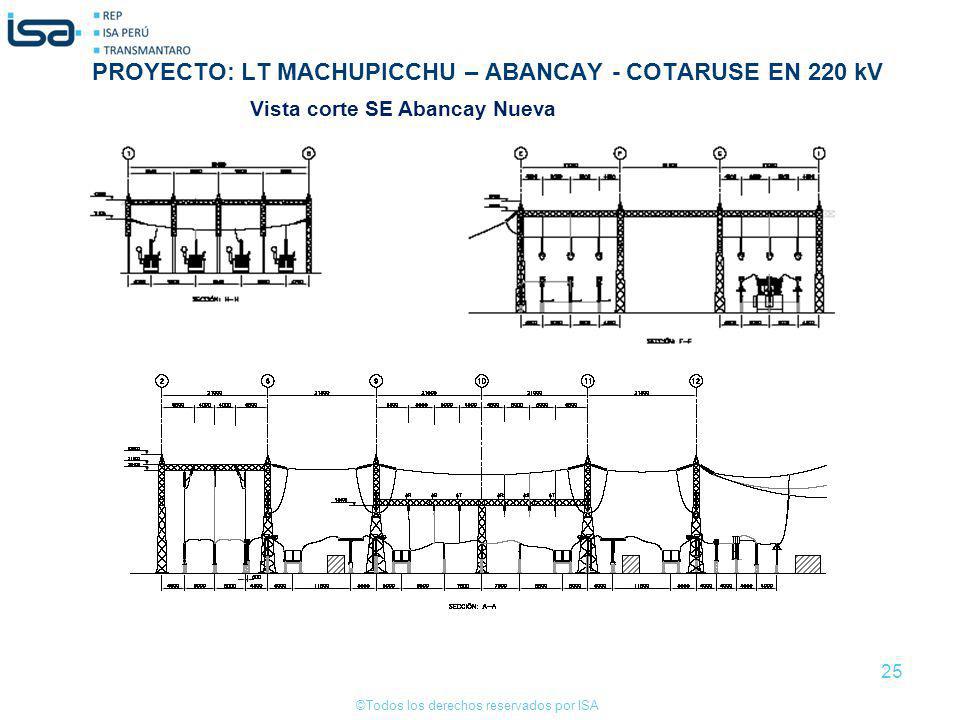

25 ©Todos los derechos reservados por ISA 25 Vista corte SE Abancay Nueva PROYECTO: LT MACHUPICCHU – ABANCAY - COTARUSE EN 220 kV

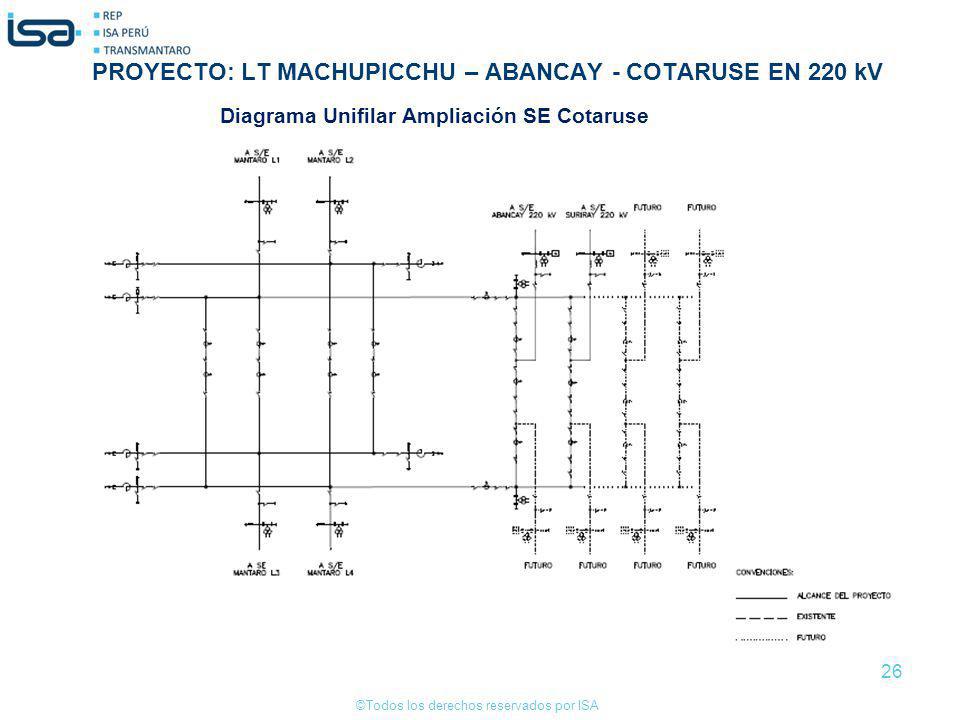

26 ©Todos los derechos reservados por ISA 26 Diagrama Unifilar Ampliación SE Cotaruse PROYECTO: LT MACHUPICCHU – ABANCAY - COTARUSE EN 220 kV

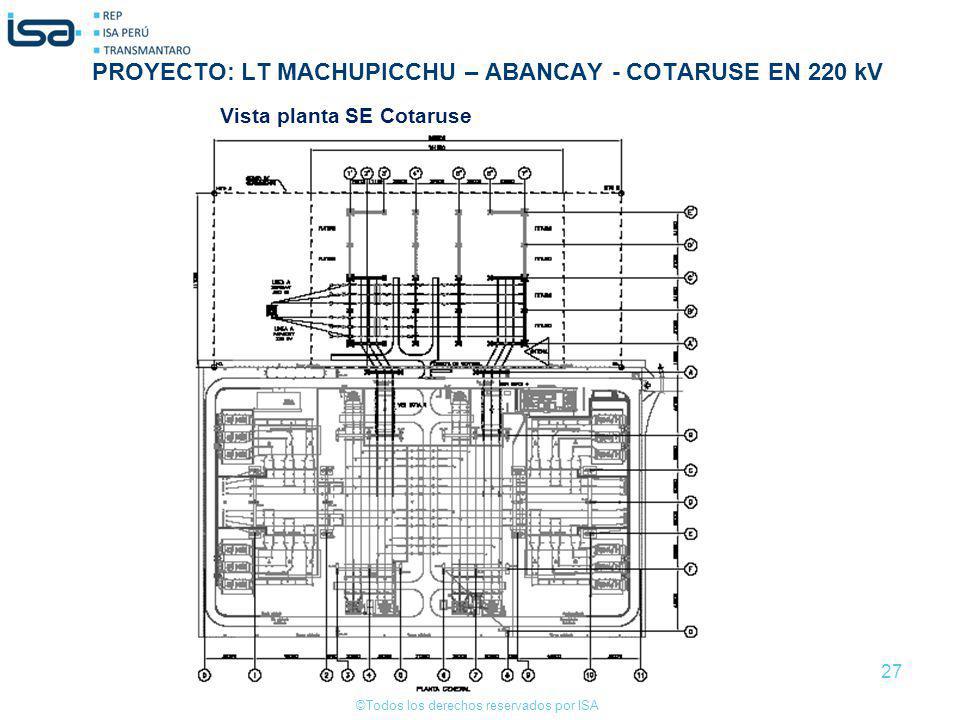

27 ©Todos los derechos reservados por ISA 27 Vista planta SE Cotaruse PROYECTO: LT MACHUPICCHU – ABANCAY - COTARUSE EN 220 kV

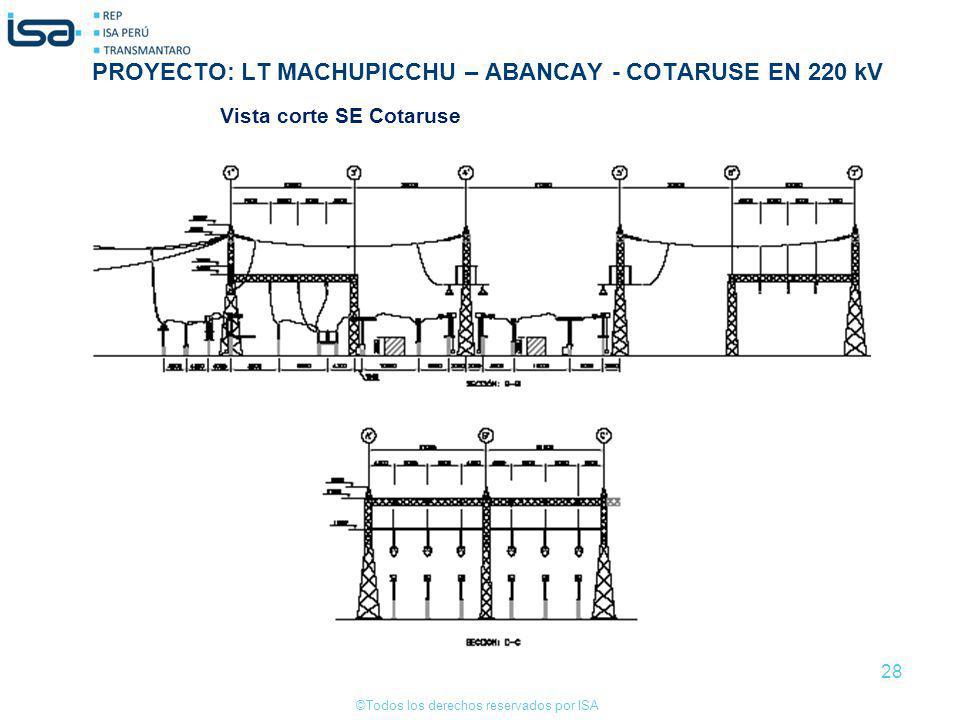

28 ©Todos los derechos reservados por ISA 28 Vista corte SE Cotaruse PROYECTO: LT MACHUPICCHU – ABANCAY - COTARUSE EN 220 kV

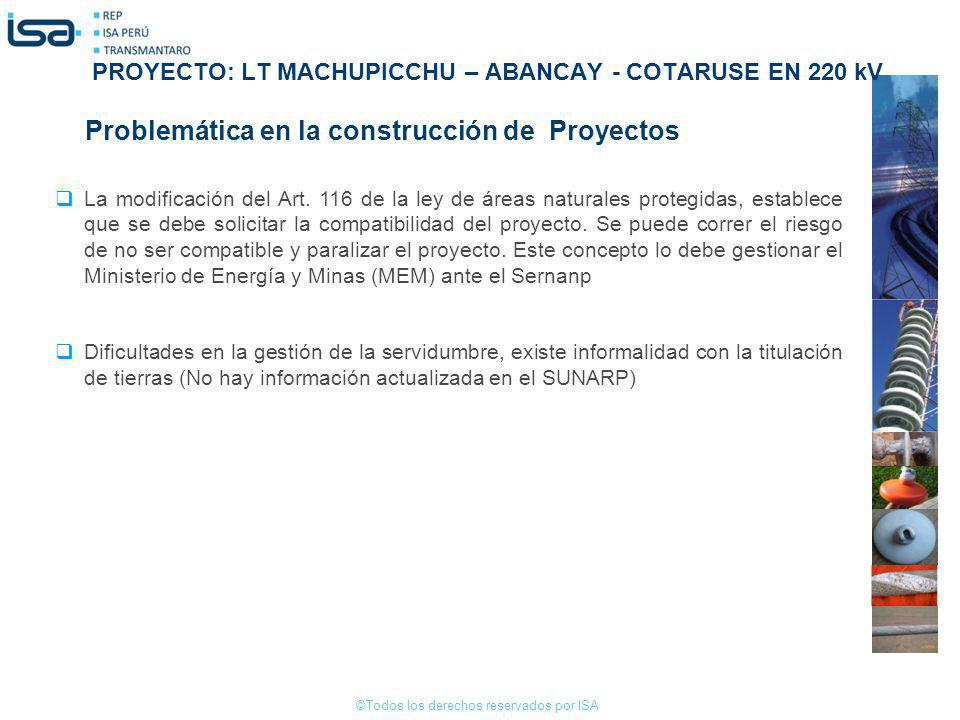

29 ©Todos los derechos reservados por ISA La modificación del Art. 116 de la ley de áreas naturales protegidas, establece que se debe solicitar la compatibilidad del proyecto. Se puede correr el riesgo de no ser compatible y paralizar el proyecto. Este concepto lo debe gestionar el Ministerio de Energía y Minas (MEM) ante el Sernanp Dificultades en la gestión de la servidumbre, existe informalidad con la titulación de tierras (No hay información actualizada en el SUNARP) Problemática en la construcción de Proyectos PROYECTO: LT MACHUPICCHU – ABANCAY - COTARUSE EN 220 kV

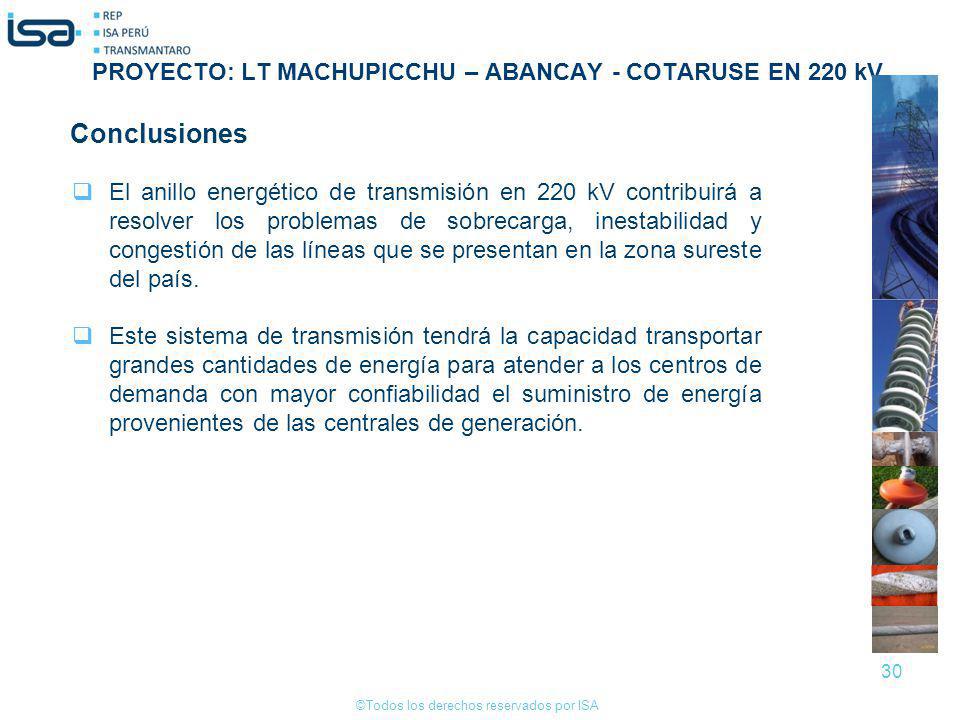

30 ©Todos los derechos reservados por ISA 30 Conclusiones El anillo energético de transmisión en 220 kV contribuirá a resolver los problemas de sobrecarga, inestabilidad y congestión de las líneas que se presentan en la zona sureste del país. Este sistema de transmisión tendrá la capacidad transportar grandes cantidades de energía para atender a los centros de demanda con mayor confiabilidad el suministro de energía provenientes de las centrales de generación. PROYECTO: LT MACHUPICCHU – ABANCAY - COTARUSE EN 220 kV

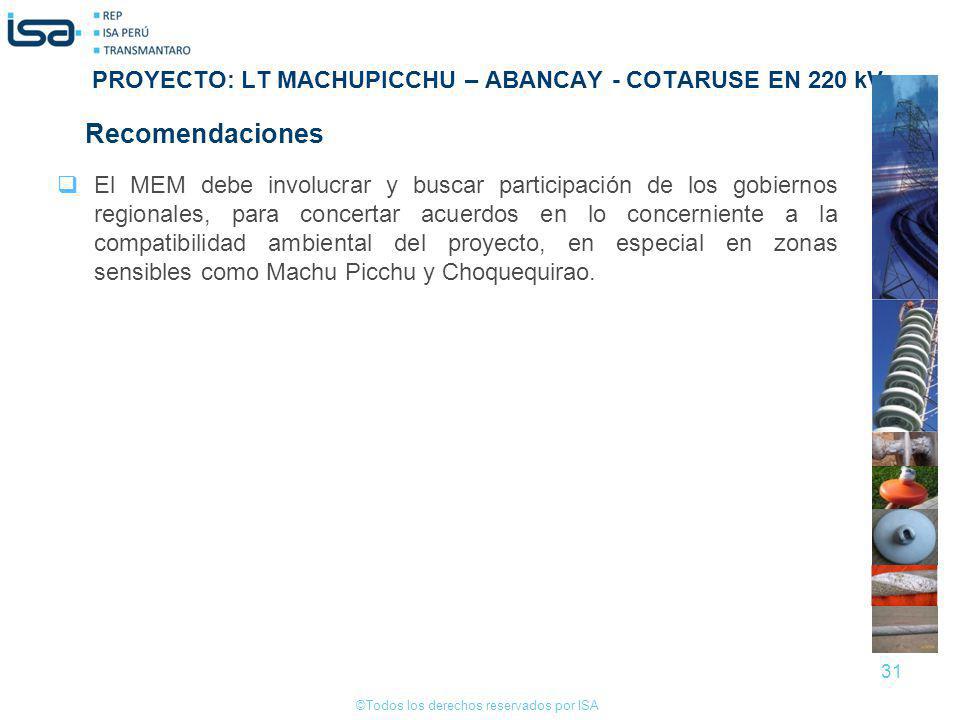

31 ©Todos los derechos reservados por ISA 31 Recomendaciones El MEM debe involucrar y buscar participación de los gobiernos regionales, para concertar acuerdos en lo concerniente a la compatibilidad ambiental del proyecto, en especial en zonas sensibles como Machu Picchu y Choquequirao. PROYECTO: LT MACHUPICCHU – ABANCAY - COTARUSE EN 220 kV

32 ©Todos los derechos reservados por ISA 32 ©Todos los derechos reservados por ISA
