1 CALIDAD DE PRODUCTO EN LA INDUSTRIA: APLICACIÓN DE LA EVOLVENTE DE LAS CURVAS DE INMUNIDAD FRENTE A HUECOS DE TENSIÓN J. C. Gómez, G. N. Campetelli, E. F. Florena IPSEP, Universidad Nacional de Río Cuarto, ARGENTINA Rosario, 25 de Septiembre de 2012

2 Hueco de Tensión y Concepto de Punto de acoplamiento común (PAC) Z2Z2 Z1Z1 carga PAC s

3 Curvas de inmunidad CBEMA, ITIC, y SEMI F47

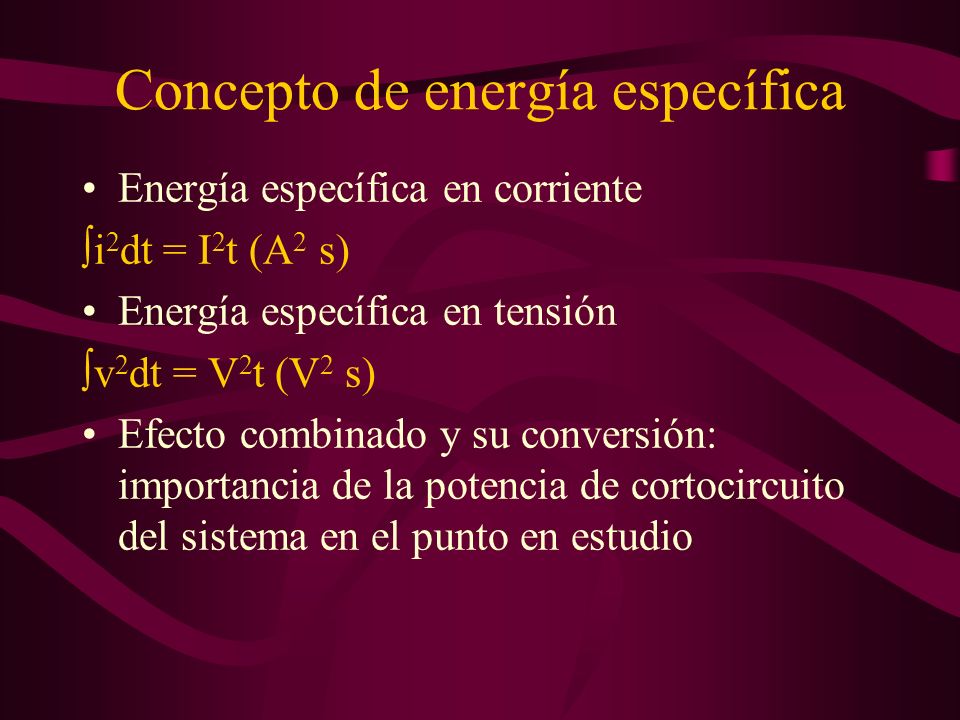

4 Concepto de energía específica Energía específica en corriente i 2 dt = I 2 t (A 2 s) Energía específica en tensión v 2 dt = V 2 t (V 2 s) Efecto combinado y su conversión: importancia de la potencia de cortocircuito del sistema en el punto en estudio

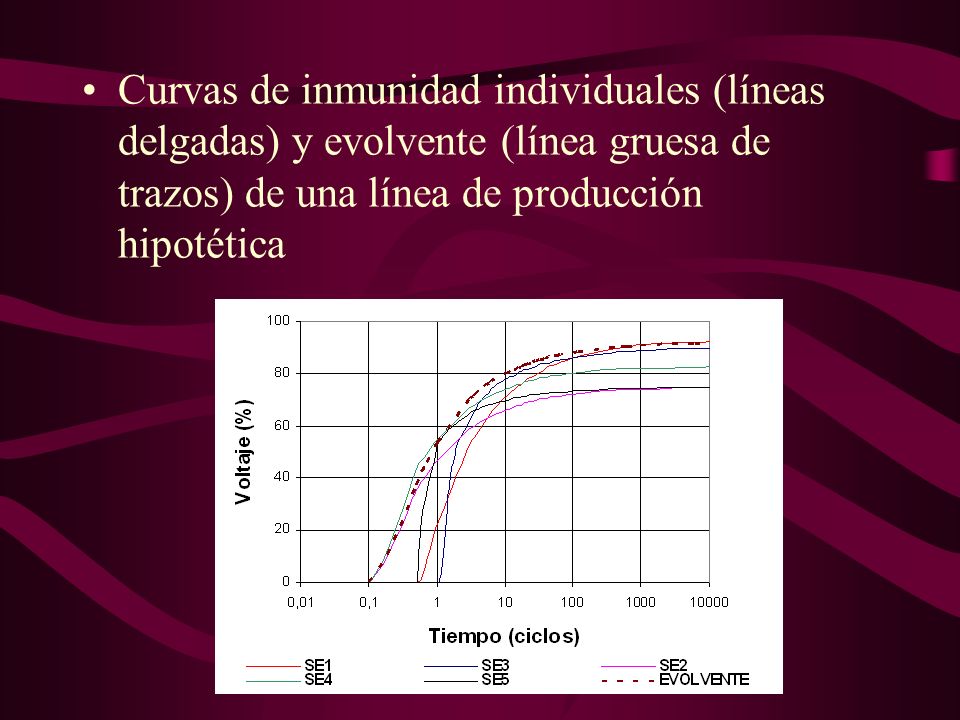

5 Curvas de inmunidad individuales (líneas delgadas) y evolvente (línea gruesa de trazos) de una línea de producción hipotética

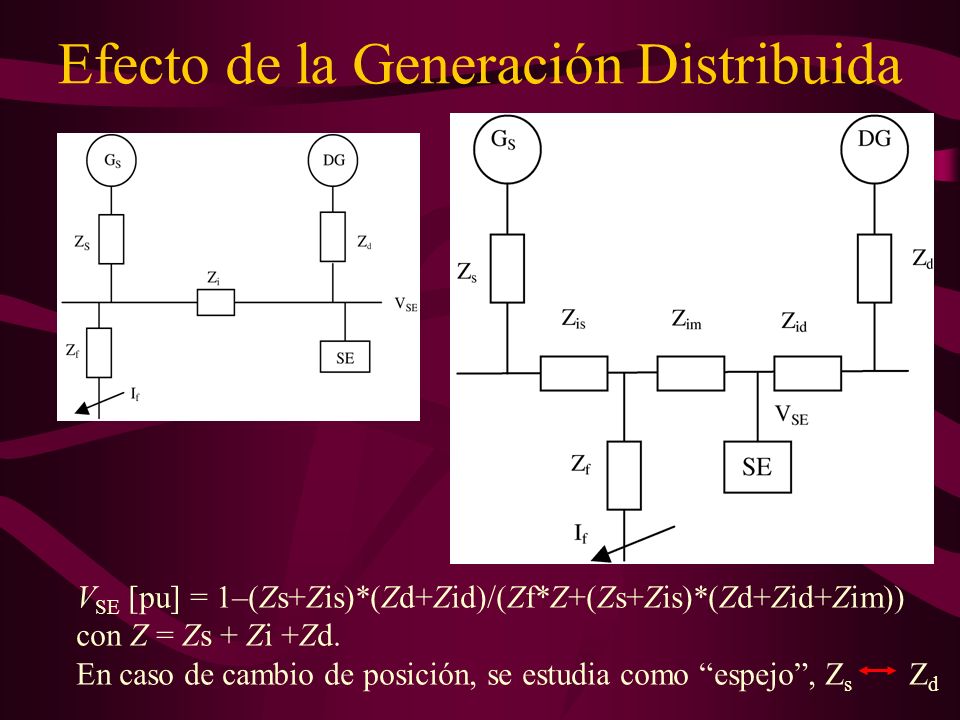

6 Efecto de la Generación Distribuida V SE [pu] = 1–(Zs+Zis)*(Zd+Zid)/(Zf*Z+(Zs+Zis)*(Zd+Zid+Zim)) con Z = Zs + Zi +Zd. En caso de cambio de posición, se estudia como espejo, Z s Z d

7 Efecto de la contribución de corriente de la GD ES

8 Variaciones de corriente y tensión sobre el ES

9 Circuito simplificado con conexión semi-rígida entre el GD y el sistema de potencia

10 Sistema radial con inclusión de GD Operación fusible 0,066 pu 2 s Salida de servicio (ss) ES 0,205 pu 2 s Si CB abre en 0,2 s ES ss en 0,42 s Si CB abre en 0,38 s F4 opera en 0,49 s y ES no sale de servicio (saldría en 0,53s) ES

11 Conclusiones El comportamiento del equipamiento eléctrico y electrónico frente a huecos de tensión de magnitud variable ha sido difícil de analizar. La metodología presentada permite el estudio y cuantificación de tal fenómeno. De la aplicación de esta metodología puede obtenerse información valiosa para la adopción de dispositivos de mitigación. La información también es aplicable al diseño de fuentes de alimentación de equipo electrónicos.

12 MUCHAS GRACIAS PREGUNTAS ?
