Irving Chacon Ana Pitty Irving Batista.  Se encargan de adecuar las velocidades de intercambios de datos entre emisor y receptor.  Existen tres grandes.

Presentación del tema: "Irving Chacon Ana Pitty Irving Batista.  Se encargan de adecuar las velocidades de intercambios de datos entre emisor y receptor.  Existen tres grandes."— Transcripción de la presentación:

1 Irving Chacon Ana Pitty Irving Batista

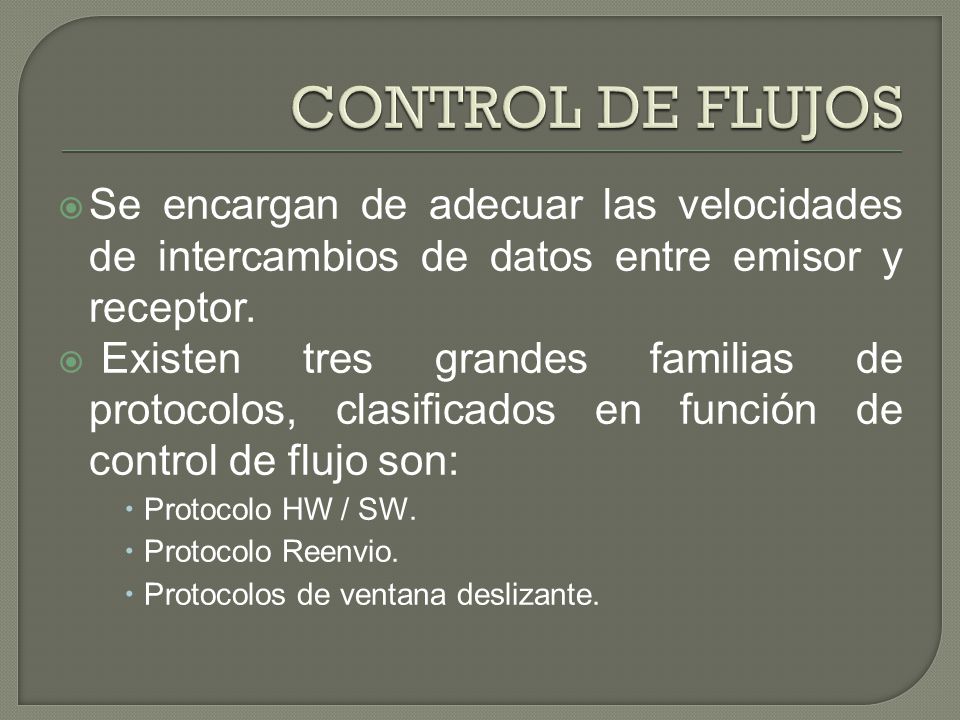

2  Se encargan de adecuar las velocidades de intercambios de datos entre emisor y receptor.  Existen tres grandes familias de protocolos, clasificados en función de control de flujo son:  Protocolo HW / SW.  Protocolo Reenvio.  Protocolos de ventana deslizante.

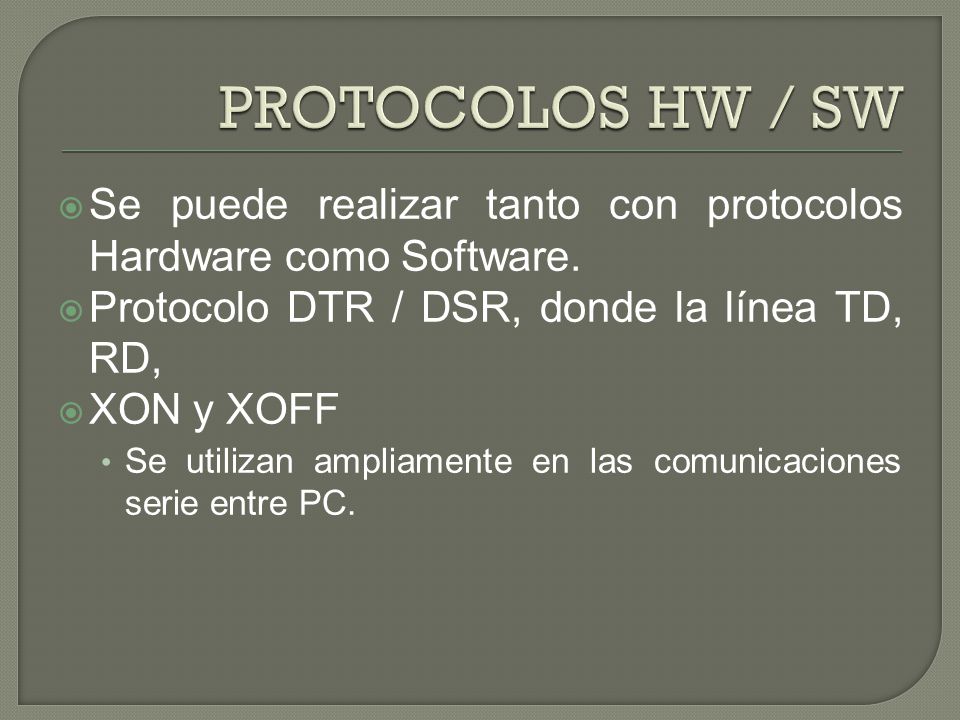

3  Se puede realizar tanto con protocolos Hardware como Software.  Protocolo DTR / DSR, donde la línea TD, RD,  XON y XOFF Se utilizan ampliamente en las comunicaciones serie entre PC.

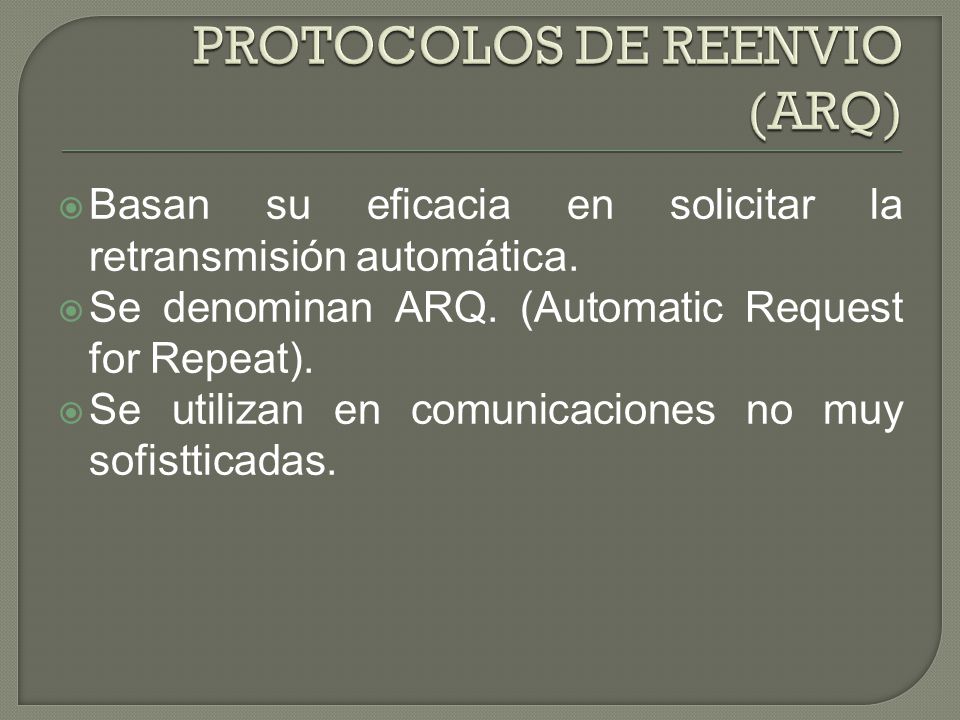

4  Basan su eficacia en solicitar la retransmisión automática.  Se denominan ARQ. (Automatic Request for Repeat).  Se utilizan en comunicaciones no muy sofistticadas.

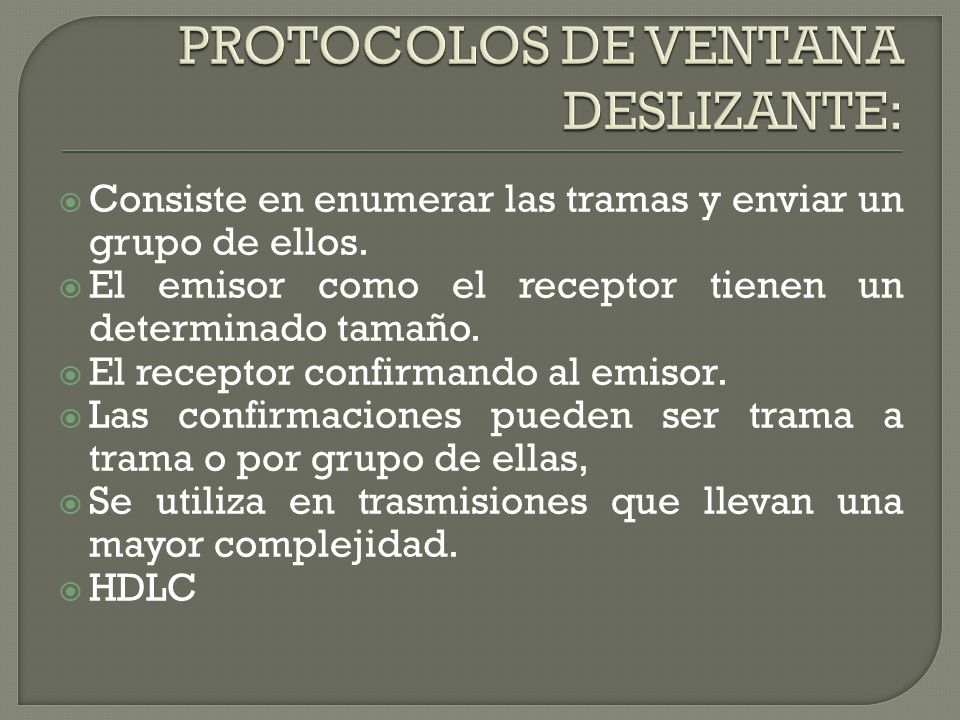

5  Consiste en enumerar las tramas y enviar un grupo de ellos.  El emisor como el receptor tienen un determinado tamaño.  El receptor confirmando al emisor.  Las confirmaciones pueden ser trama a trama o por grupo de ellas,  Se utiliza en trasmisiones que llevan una mayor complejidad.  HDLC

6  Es un estándar de transmisión de datagramas IP  Fue diseñado para trabajar a través de puerto  En PC, SLIP se ha sustituido por el  Con microcontroladores se usa para paquetes IP.  Requiere una configuración de puerto de 8 bits de datos.  modifica cada datagrama IP añadiéndole un carácter especial C0 o “SLIP END”.

7  SLIP dinámico  SLIP estático

8  Direccionamiento  Identificación de tipo  Detección y corrección de errores  Compresión

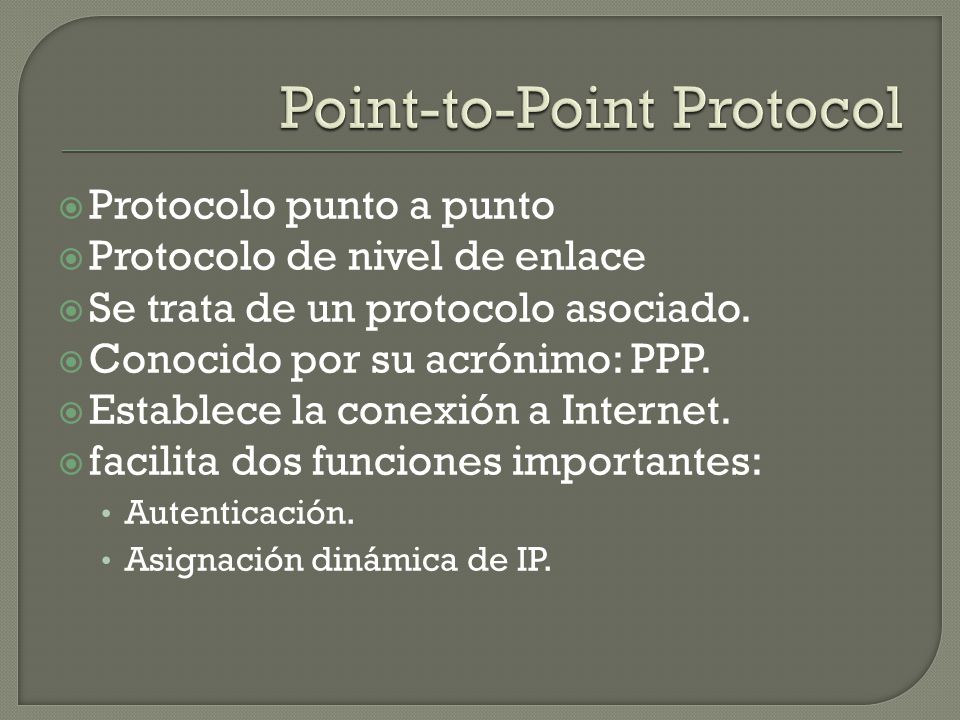

9  Protocolo punto a punto  Protocolo de nivel de enlace  Se trata de un protocolo asociado.  Conocido por su acrónimo: PPP.  Establece la conexión a Internet.  facilita dos funciones importantes: Autenticación. Asignación dinámica de IP.

10  Los identificadores más importantes son: 0x0021 para IP. 0xc021 para LCP. 0xc023 para PAP. 0xc223 para CHAP.

11  Establecimiento de conexión.  Autenticación  Configuración de red..  Transmisión  Terminación.

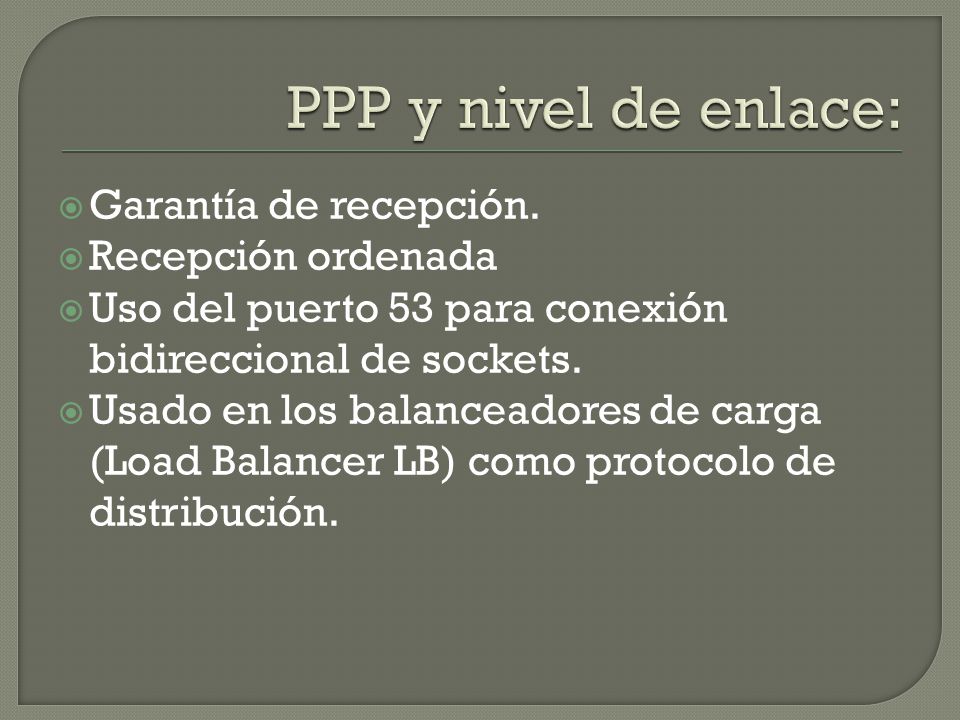

12  Garantía de recepción.  Recepción ordenada  Uso del puerto 53 para conexión bidireccional de sockets.  Usado en los balanceadores de carga (Load Balancer LB) como protocolo de distribución.

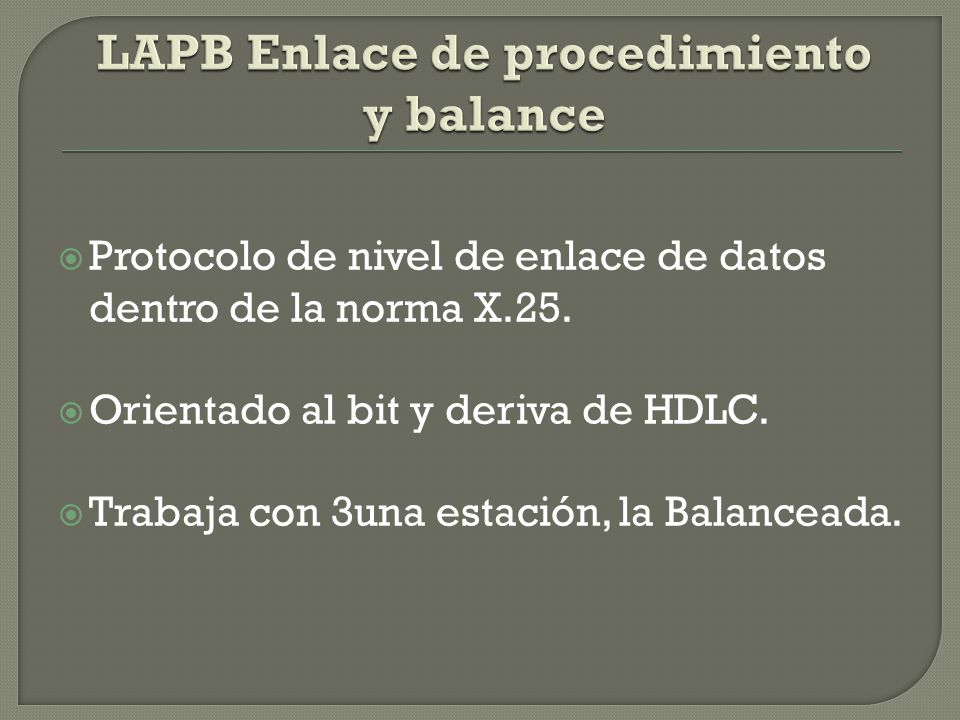

13  Protocolo de nivel de enlace de datos dentro de la norma X.25.  Orientado al bit y deriva de HDLC.  Trabaja con 3una estación, la Balanceada.

14

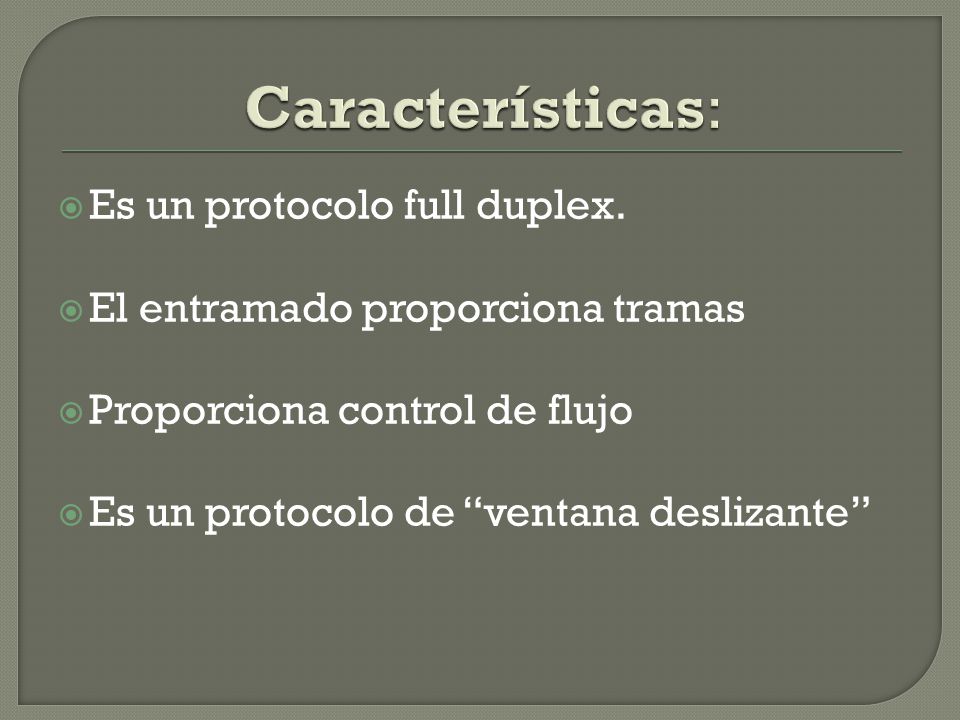

15  Es un protocolo full duplex.  El entramado proporciona tramas  Proporciona control de flujo  Es un protocolo de “ventana deslizante”

16 FLAGADDRESSCONTROLINFORMATIONFCS FLAG 1 octeto 01111110 1 octeto 00000011 para el DTE. 00000001 para el DCE. 1 ó 2 octetos 2 octetos1 octeto  Los Flags: Son una secuencia de 8 bits.  El campo Address: se identifican para.  El Campo de Control y los formatos de trama: representa el tipo de trama disponibles  Información : transmite datos y nro de secuencia  Supervisión : emite comandos  No numerada: sólo emite comandos de control, no transmite números de secuencia (de allí su nombre).

17  Protocolo de control de enlace de datos para los canales tipo D.  Es HDLC trabajando en un modo determinado, más concretamente asíncrono balanceado.   Pertenece a la tecnología ISDN, es el protocolo ITU Q.921.  Se diferencia del LAPB (LAP Balanceado) por su secuencia de segmentación/ensamblaje de tramas.  LAPD funciona a nivel de enlace (capa 2 del Modelo OSI y presta básicamente a la capa de red (capa 3).

18  Información no confirmada: Se transmite la información en tramas no numerados.  Desventajas: 1.No hay garantía que el emisor reciba el frame. 2.El emisor no puede detectar posibles fallos durante el envío de paquetes. 3.No tiene ningún mecanismo de control de errores ni control de flujo.  Ventajas: 1.Soporte de transmisión punto a punto y broadcast. 2.transferencia rápida de la información. 3.útil para procedimientos de administración.

19  Agrupar los bits a transmitir en forma de tramas (enmarcar)  Se ocupa de los errores de transmisión  Regula el flujo de las tramas (control de flujo)  Administra la capa de enlaces (gestión)  Traduce las tramas de las redes heterogéneas

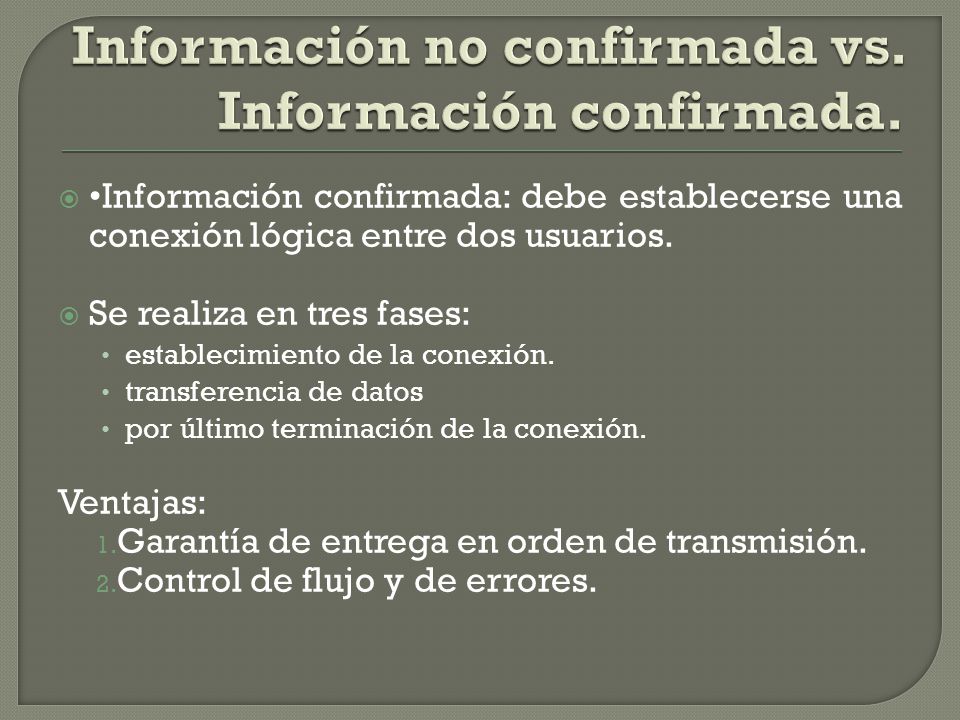

20  Información confirmada: debe establecerse una conexión lógica entre dos usuarios.  Se realiza en tres fases: establecimiento de la conexión. transferencia de datos por último terminación de la conexión. Ventajas: 1. Garantía de entrega en orden de transmisión. 2. Control de flujo y de errores.

21

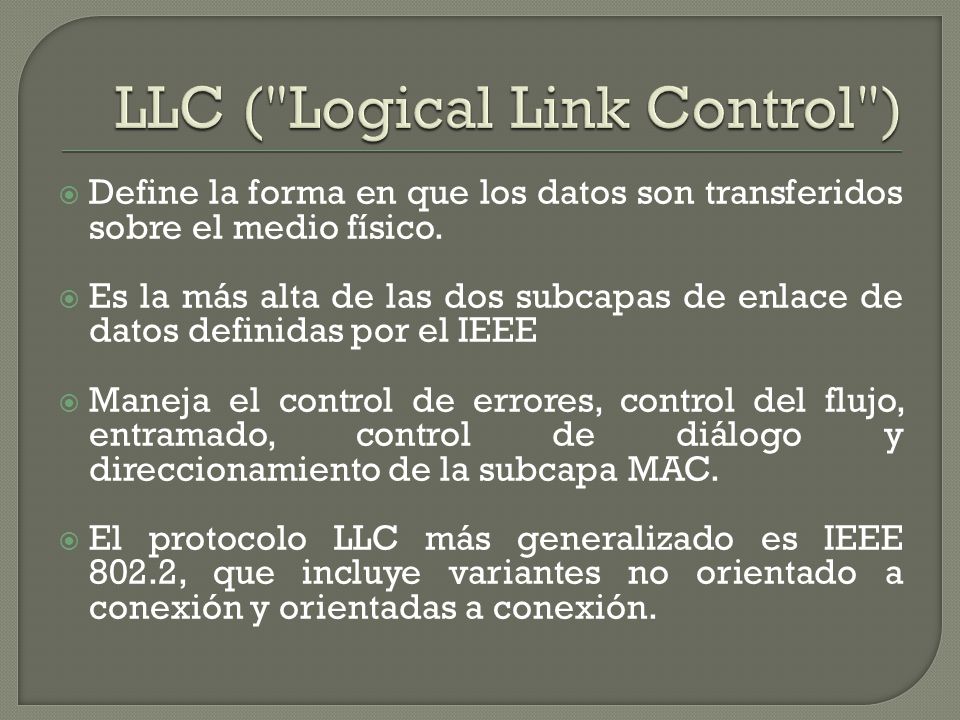

22  Define la forma en que los datos son transferidos sobre el medio físico.  Es la más alta de las dos subcapas de enlace de datos definidas por el IEEE  Maneja el control de errores, control del flujo, entramado, control de diálogo y direccionamiento de la subcapa MAC.  El protocolo LLC más generalizado es IEEE 802.2, que incluye variantes no orientado a conexión y orientadas a conexión.

23  En la subcapa LLC se contemplan dos aspectos bien diferenciados: 1. Los protocolos LLC 1. Las interface  Interfaz LLC – MAC  Interfaz LLC – Capa de Red Modelo OSI

24  Servicio en modo conexión (CONS, Connection Oriented Network Service) Establece una conexión entre las estaciones del enlace. Garantiza la entrega de las unidades de datos que fluyen a través de dicha conexión El servicio de conexión le garantiza al receptor la entrega en secuencia de las unidades de datos.  Servicio no orientado a conexión (Clns, Connection Less Network Service) No establece una conexión previa entre las estaciones Cada trama intercambiada es independiente de todas las demás. Es un servicio que tiene utilidad cuando una conexión implica retrasos que son inaceptables para el funcionamiento del sistema. El servicio de enlace sin conexión puede ser con o sin confirmación.

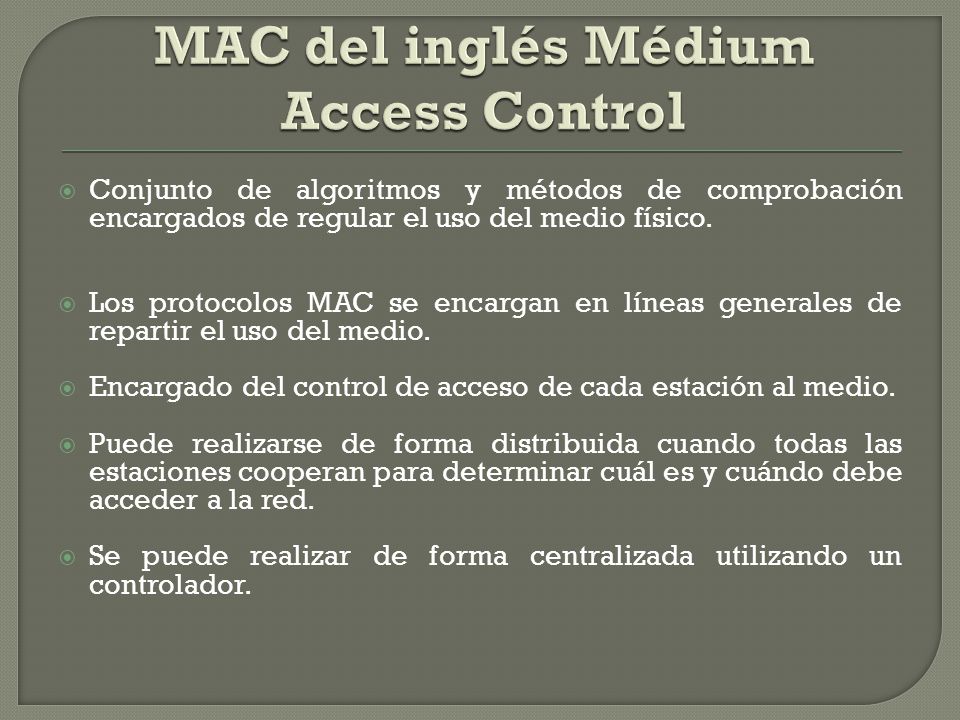

25  Conjunto de algoritmos y métodos de comprobación encargados de regular el uso del medio físico.  Los protocolos MAC se encargan en líneas generales de repartir el uso del medio.  Encargado del control de acceso de cada estación al medio.  Puede realizarse de forma distribuida cuando todas las estaciones cooperan para determinar cuál es y cuándo debe acceder a la red.  Se puede realizar de forma centralizada utilizando un controlador.

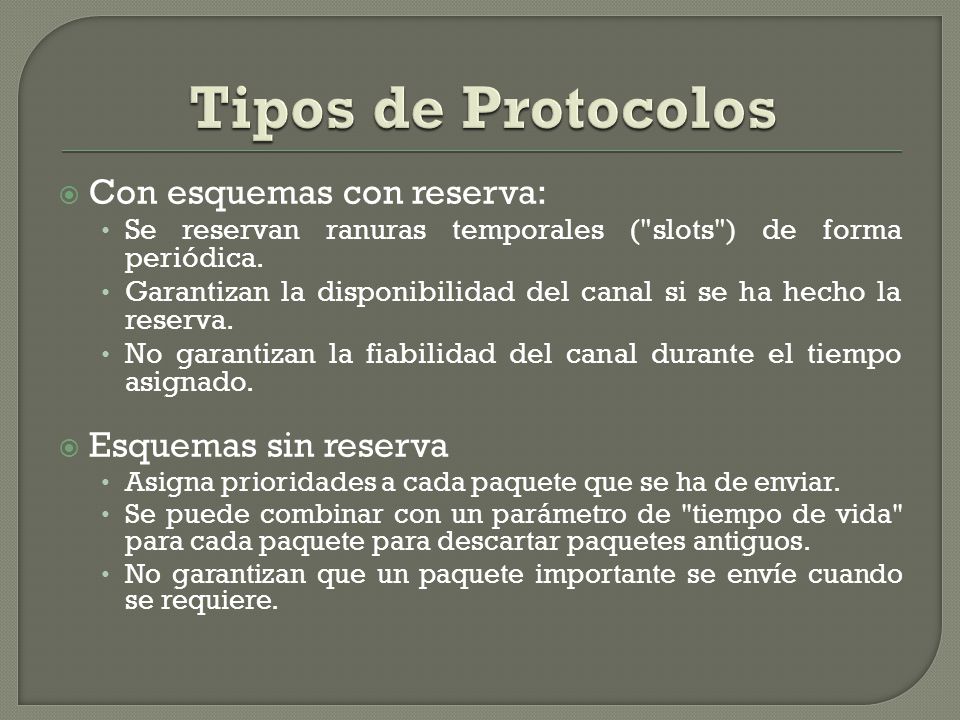

26  Con esquemas con reserva: Se reservan ranuras temporales ("slots") de forma periódica. Garantizan la disponibilidad del canal si se ha hecho la reserva. No garantizan la fiabilidad del canal durante el tiempo asignado.  Esquemas sin reserva Asigna prioridades a cada paquete que se ha de enviar. Se puede combinar con un parámetro de "tiempo de vida" para cada paquete para descartar paquetes antiguos. No garantizan que un paquete importante se envíe cuando se requiere.

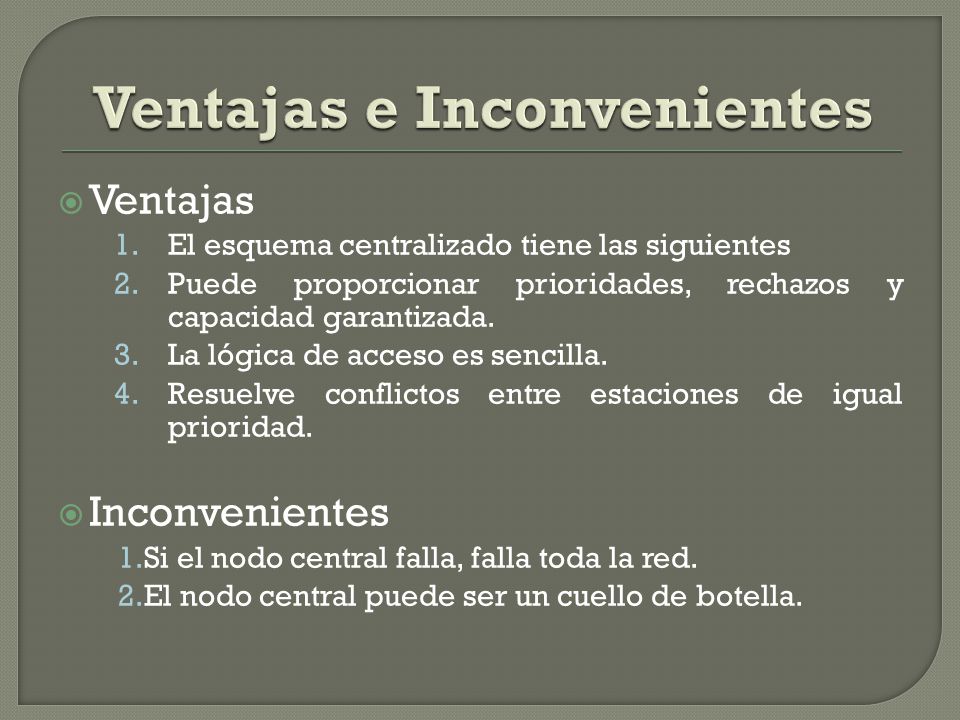

27  Ventajas 1.El esquema centralizado tiene las siguientes 2.Puede proporcionar prioridades, rechazos y capacidad garantizada. 3.La lógica de acceso es sencilla. 4.Resuelve conflictos entre estaciones de igual prioridad.  Inconvenientes 1.Si el nodo central falla, falla toda la red. 2.El nodo central puede ser un cuello de botella.

28  protocolo de comunicaciones de propósito general punto a punto y multipunto,  Opera a nivel de enlace de datos. Se basa en ISO 3309 e ISO 4335.  Surge como una evolución del anterior SDLC.  Proporciona recuperación de errores en caso de pérdida de paquetes de datos, fallos de secuencia y otros.  Ofrece una comunicación confiable entre el transmisor y el receptor.  De este protocolo derivan otros como LAPB, LAPF, LLC y PPP.

29  Define tres tipos de estaciones  Tres configuraciones del enlace  Tres modos de operación para la transferencia de los datos.

30  Estación primaria: Tiene la responsabilidad de controlar el funcionamiento del enlace. Las tramas generadas por la primaria se denominan órdenes.  Estación secundaria: funciona bajo el control de la estación primaria.  Estación combinada: es una mezcla entre las características de las primarias y las secundarias

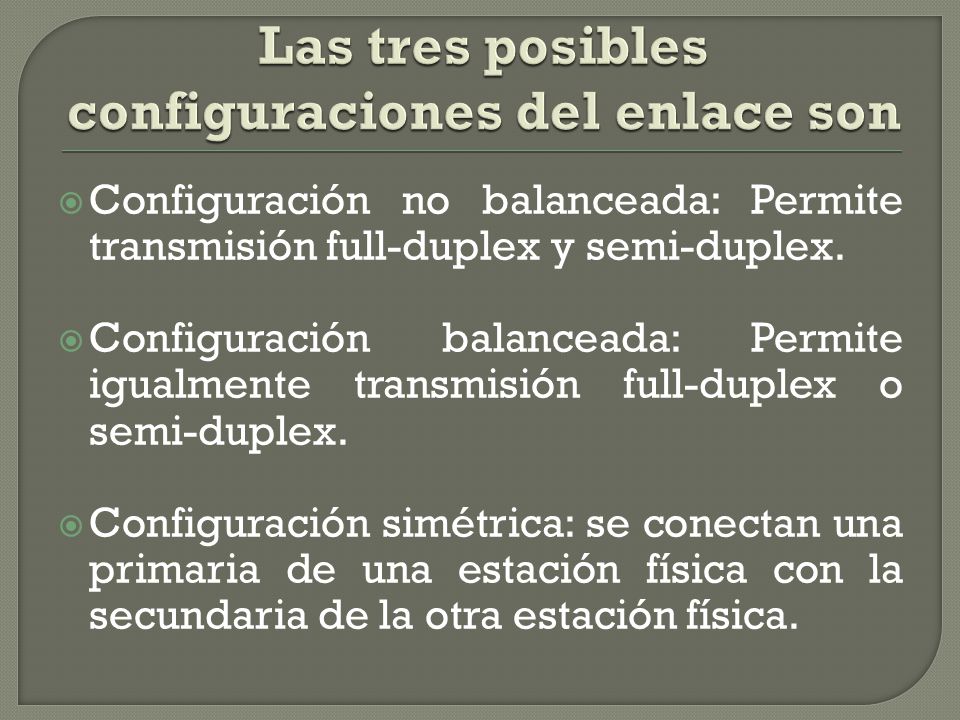

31  Configuración no balanceada: Permite transmisión full-duplex y semi-duplex.  Configuración balanceada: Permite igualmente transmisión full-duplex o semi-duplex.  Configuración simétrica: se conectan una primaria de una estación física con la secundaria de la otra estación física.

32  Modo de respuesta normal (NRM, Normal Response Mode)  Modo balanceado asíncrono (ABM, Asynchronous Balanced Mode)  Modo de respuesta asíncrono (ARM, Asynchronous Response Mode)

33  Primero, uno de los dos extremos inicia el enlace de datos, de tal manera que las tramas se puedan intercambiar de una forma ordenada.  Después de la iniciación, los dos extremos intercambian los datos generados por los usuarios así como información de control para llevar a cabo los procedimientos de control del flujo y de errores.  Finalmente, uno de los dos extremos comunicará la finalización de la transmisión.

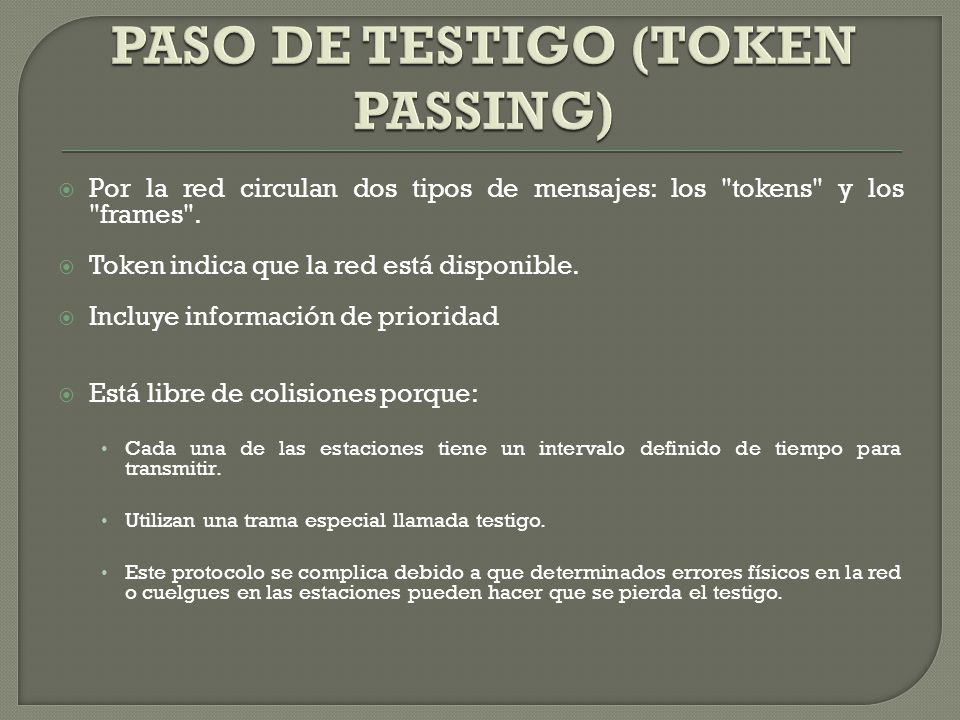

34  Por la red circulan dos tipos de mensajes: los "tokens" y los "frames".  Token indica que la red está disponible.  Incluye información de prioridad  Está libre de colisiones porque: Cada una de las estaciones tiene un intervalo definido de tiempo para transmitir. Utilizan una trama especial llamada testigo. Este protocolo se complica debido a que determinados errores físicos en la red o cuelgues en las estaciones pueden hacer que se pierda el testigo.
