High-Level Data Link Control John A. Gutiérrez Jorge A. Herrera.

Presentaciones similares


Presentación del tema: "High-Level Data Link Control John A. Gutiérrez Jorge A. Herrera."— Transcripción de la presentación:

1 High-Level Data Link Control John A. Gutiérrez Jorge A. Herrera

2 HDLC Estándar ISO Configuraciones –Modo normal, Normal Response Mode No balanceado –Estación primaria que ordena a las secundarias transmitir Punto a punto o punto multipunto –Normal Asíncrona Las secundarias pueden transmitir en cualquier momento Punto a punto o punto multipunto –Balanceada Dos estaciones paritarias (combinadas) Modo Balanceado Asíncrono ABM Punto a punto

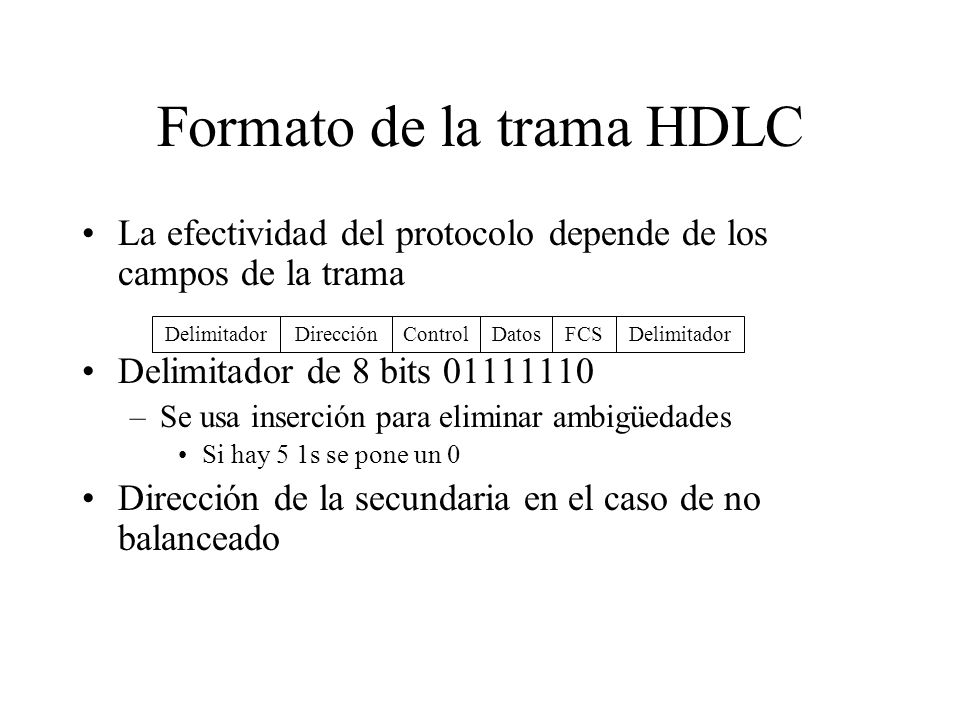

3 Formato de la trama HDLC La efectividad del protocolo depende de los campos de la trama Delimitador de 8 bits –Se usa inserción para eliminar ambigüedades Si hay 5 1s se pone un 0 Dirección de la secundaria en el caso de no balanceado Delimitador DirecciónControlDatosFCS

4 Tipos de tramas en HDLC

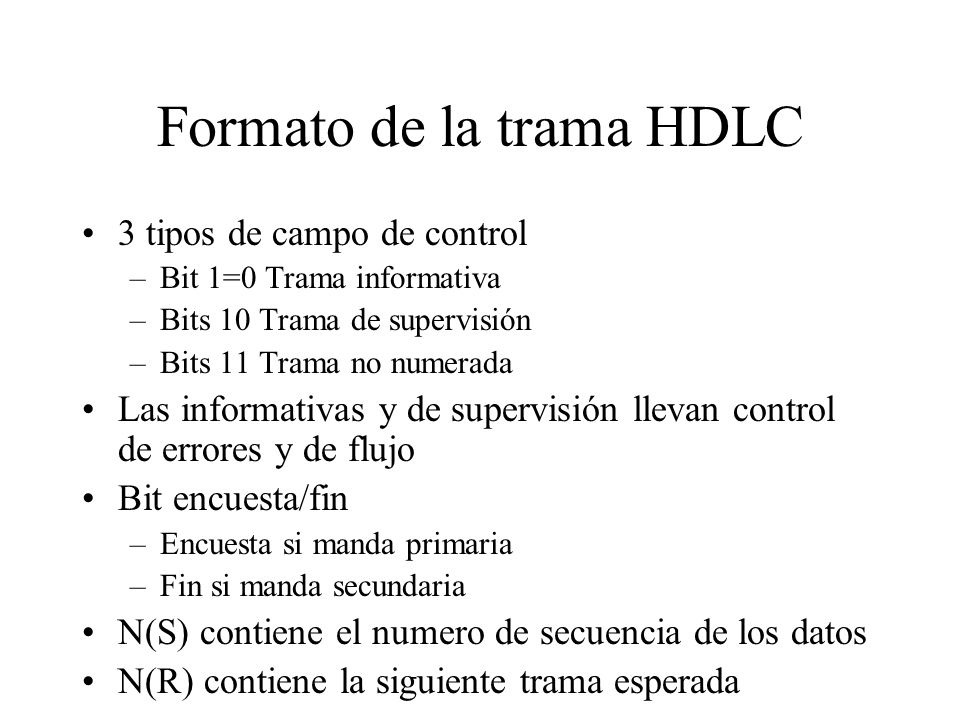

5 Formato de la trama HDLC 3 tipos de campo de control –Bit 1=0 Trama informativa –Bits 10 Trama de supervisión –Bits 11 Trama no numerada Las informativas y de supervisión llevan control de errores y de flujo Bit encuesta/fin –Encuesta si manda primaria –Fin si manda secundaria N(S) contiene el numero de secuencia de los datos N(R) contiene la siguiente trama esperada

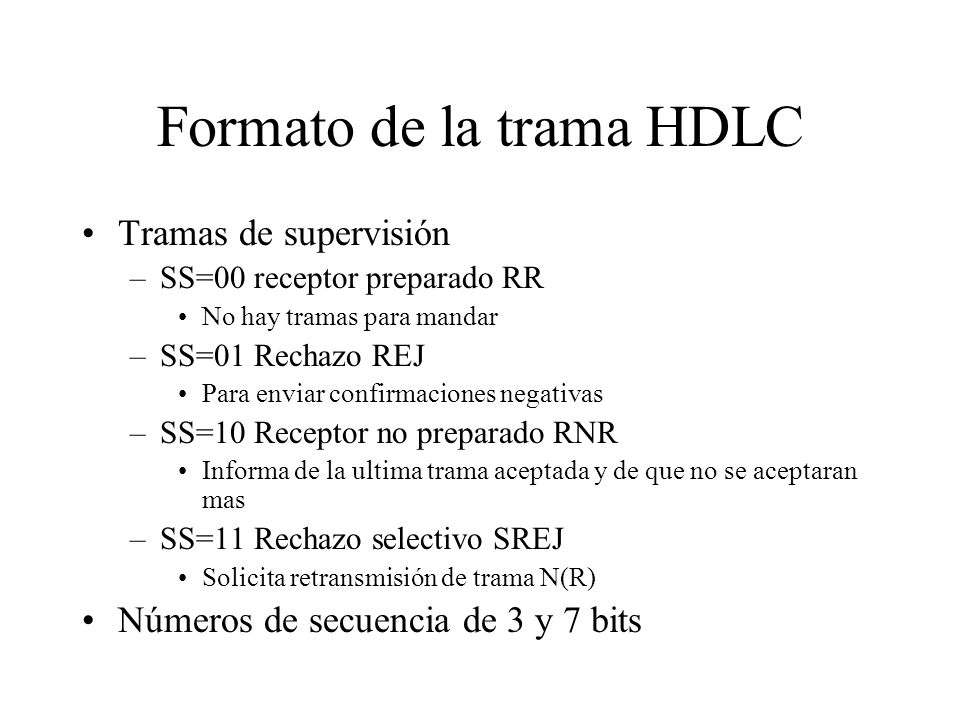

6 Formato de la trama HDLC Tramas de supervisión –SS=00 receptor preparado RR No hay tramas para mandar –SS=01 Rechazo REJ Para enviar confirmaciones negativas –SS=10 Receptor no preparado RNR Informa de la ultima trama aceptada y de que no se aceptaran mas –SS=11 Rechazo selectivo SREJ Solicita retransmisión de trama N(R) Números de secuencia de 3 y 7 bits

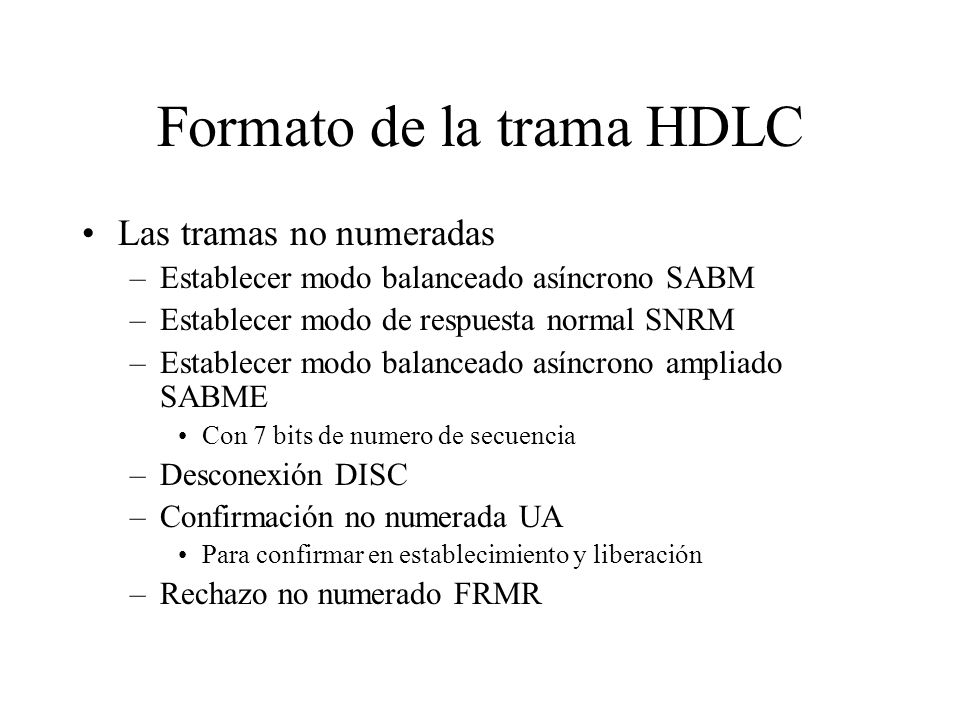

7 Formato de la trama HDLC Las tramas no numeradas –Establecer modo balanceado asíncrono SABM –Establecer modo de respuesta normal SNRM –Establecer modo balanceado asíncrono ampliado SABME Con 7 bits de numero de secuencia –Desconexión DISC –Confirmación no numerada UA Para confirmar en establecimiento y liberación –Rechazo no numerado FRMR

8 Intercambios típicos de tramas Establecimiento y fin de conexión Modo normal (UN) –La dirección es la de la secundaria Modo Balanceado (BA) –La dirección es la de la secundaria Ordenes: dirección de la receptora –Datos, RR, RNR Respuestas: dirección de la emisora –REJ, RR, RNR
