Programa de Saneamiento del Proyecto Presa de Arcediano Ing. José Arturo Gleason Espíndola 29 de noviembre 2006.

Presentación del tema: "Programa de Saneamiento del Proyecto Presa de Arcediano Ing. José Arturo Gleason Espíndola 29 de noviembre 2006."— Transcripción de la presentación:

1 Programa de Saneamiento del Proyecto Presa de Arcediano Ing. José Arturo Gleason Espíndola 29 de noviembre 2006.

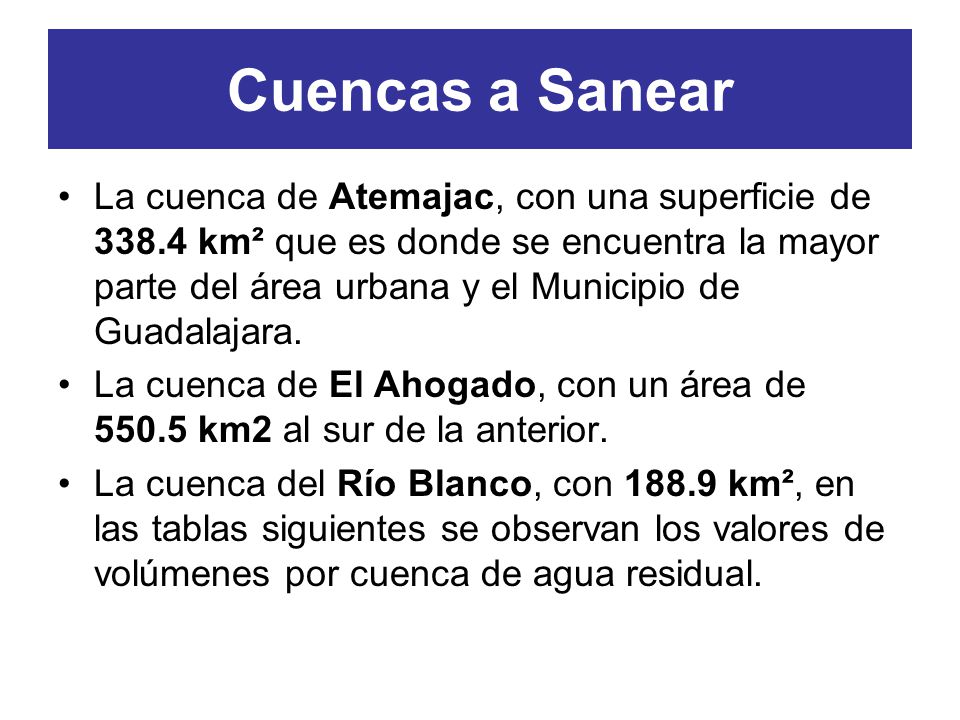

2 Cuencas a Sanear La cuenca de Atemajac, con una superficie de 338.4 km² que es donde se encuentra la mayor parte del área urbana y el Municipio de Guadalajara. La cuenca de El Ahogado, con un área de 550.5 km2 al sur de la anterior. La cuenca del Río Blanco, con 188.9 km², en las tablas siguientes se observan los valores de volúmenes por cuenca de agua residual.

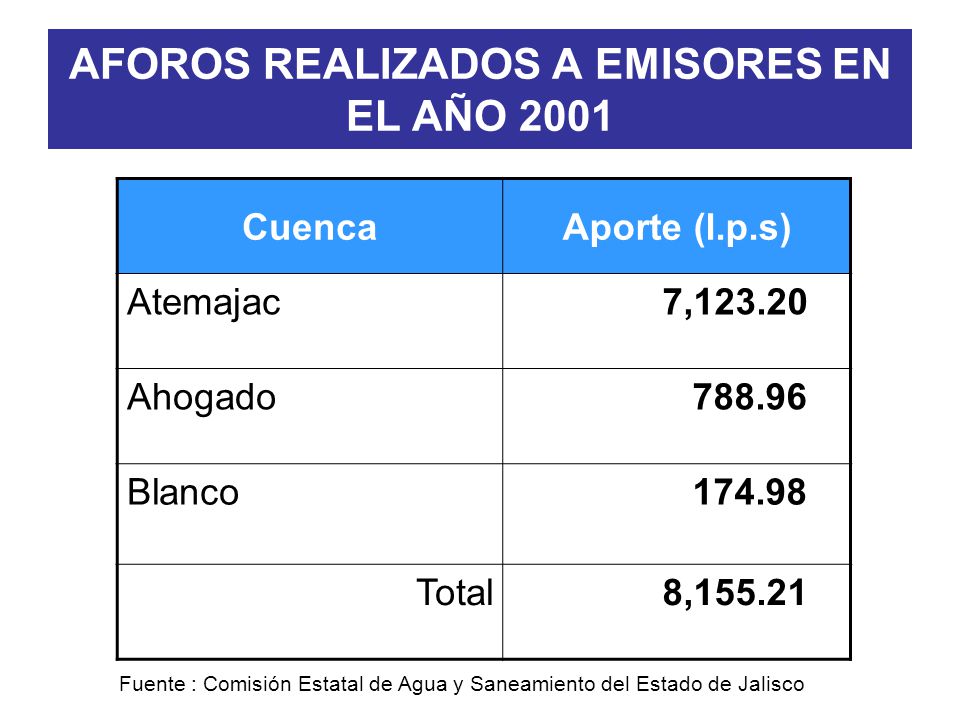

3 AFOROS REALIZADOS A EMISORES EN EL AÑO 2001 CuencaAporte (l.p.s) Atemajac7,123.20 Ahogado788.96 Blanco174.98 Total8,155.21 Fuente : Comisión Estatal de Agua y Saneamiento del Estado de Jalisco

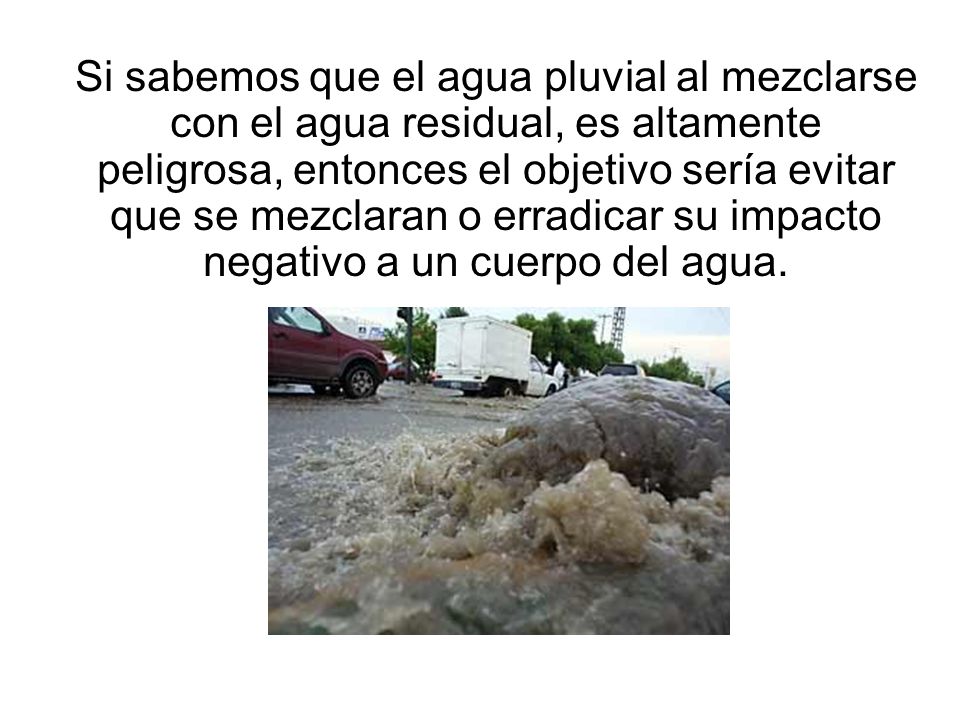

4 Si sabemos que el agua pluvial al mezclarse con el agua residual, es altamente peligrosa, entonces el objetivo sería evitar que se mezclaran o erradicar su impacto negativo a un cuerpo del agua.

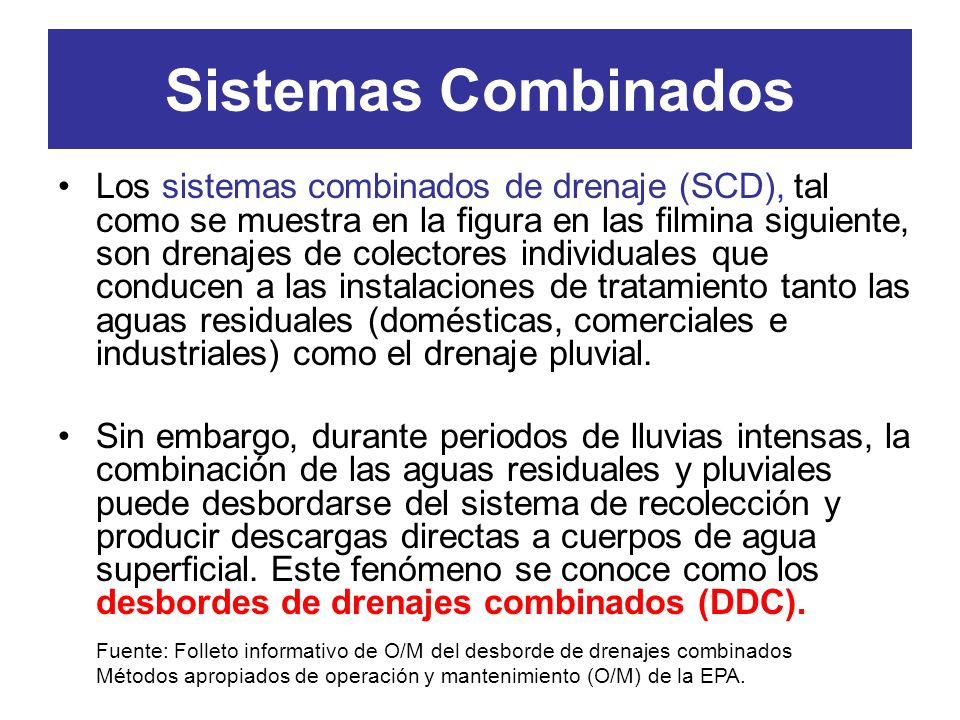

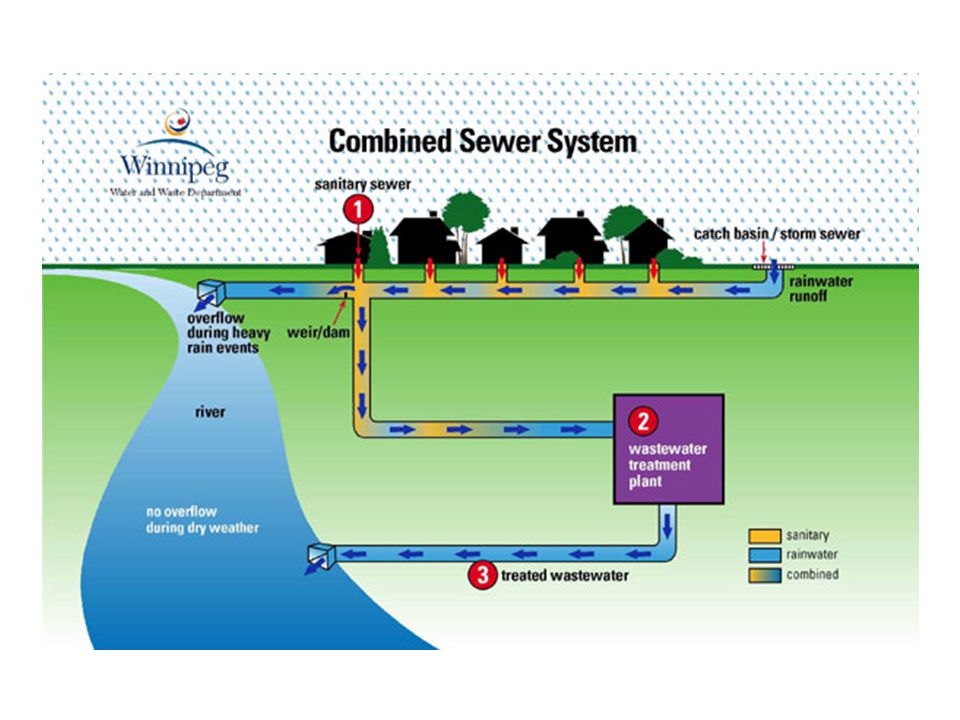

5 Sistemas Combinados Los sistemas combinados de drenaje (SCD), tal como se muestra en la figura en las filmina siguiente, son drenajes de colectores individuales que conducen a las instalaciones de tratamiento tanto las aguas residuales (domésticas, comerciales e industriales) como el drenaje pluvial. Sin embargo, durante periodos de lluvias intensas, la combinación de las aguas residuales y pluviales puede desbordarse del sistema de recolección y producir descargas directas a cuerpos de agua superficial. Este fenómeno se conoce como los desbordes de drenajes combinados (DDC). Fuente: Folleto informativo de O/M del desborde de drenajes combinados Métodos apropiados de operación y mantenimiento (O/M) de la EPA.

6

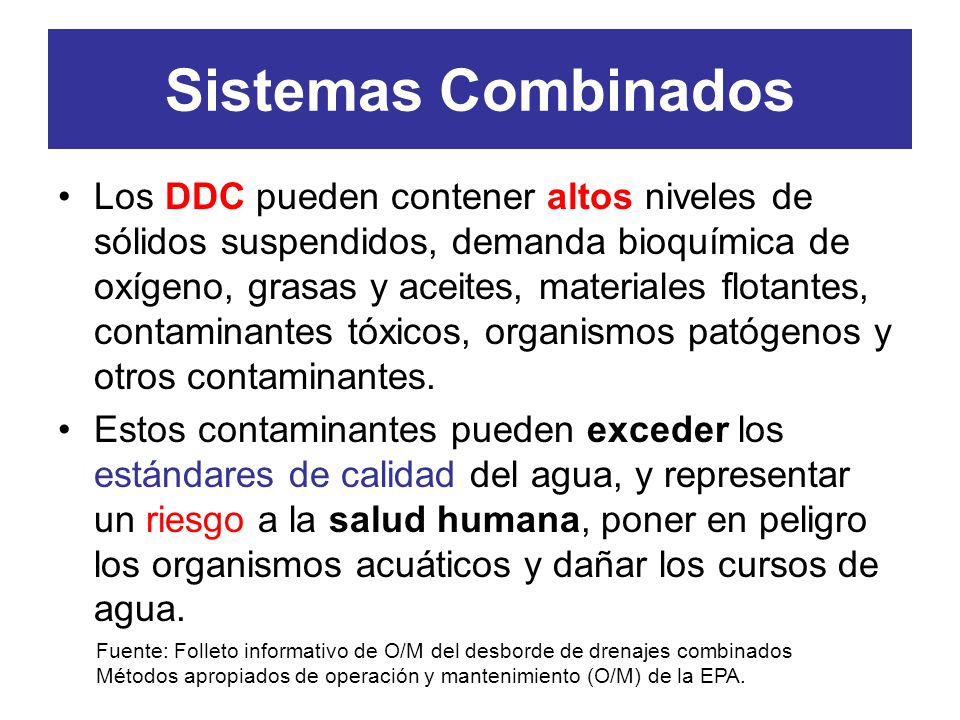

7 Sistemas Combinados Los DDC pueden contener altos niveles de sólidos suspendidos, demanda bioquímica de oxígeno, grasas y aceites, materiales flotantes, contaminantes tóxicos, organismos patógenos y otros contaminantes. Estos contaminantes pueden exceder los estándares de calidad del agua, y representar un riesgo a la salud humana, poner en peligro los organismos acuáticos y dañar los cursos de agua. Fuente: Folleto informativo de O/M del desborde de drenajes combinados Métodos apropiados de operación y mantenimiento (O/M) de la EPA.

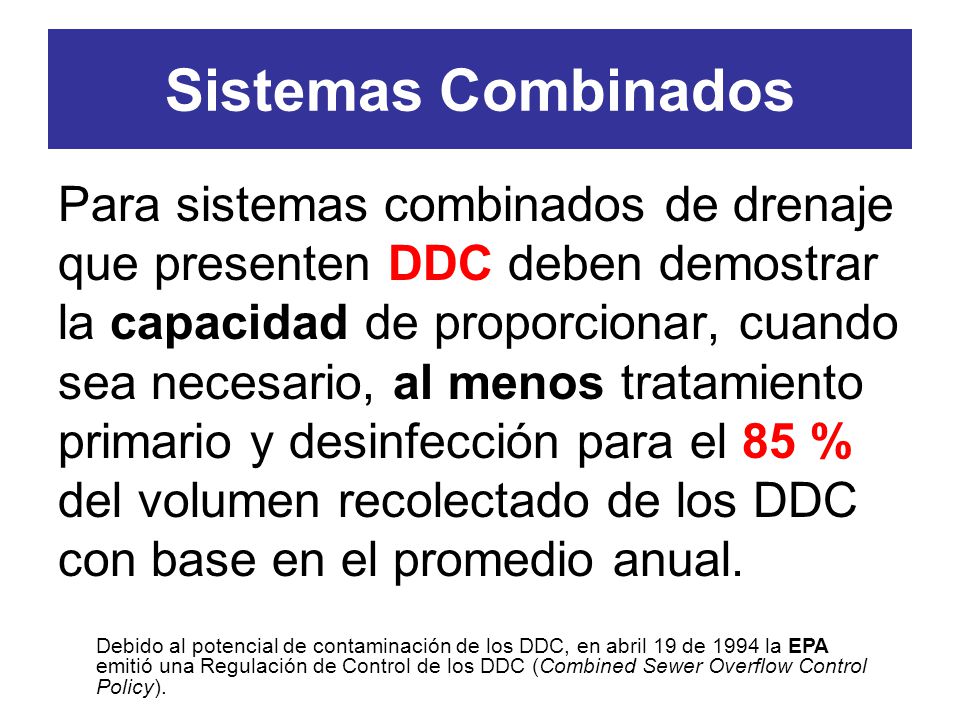

8 Sistemas Combinados Para sistemas combinados de drenaje que presenten DDC deben demostrar la capacidad de proporcionar, cuando sea necesario, al menos tratamiento primario y desinfección para el 85 % del volumen recolectado de los DDC con base en el promedio anual. Debido al potencial de contaminación de los DDC, en abril 19 de 1994 la EPA emitió una Regulación de Control de los DDC (Combined Sewer Overflow Control Policy).

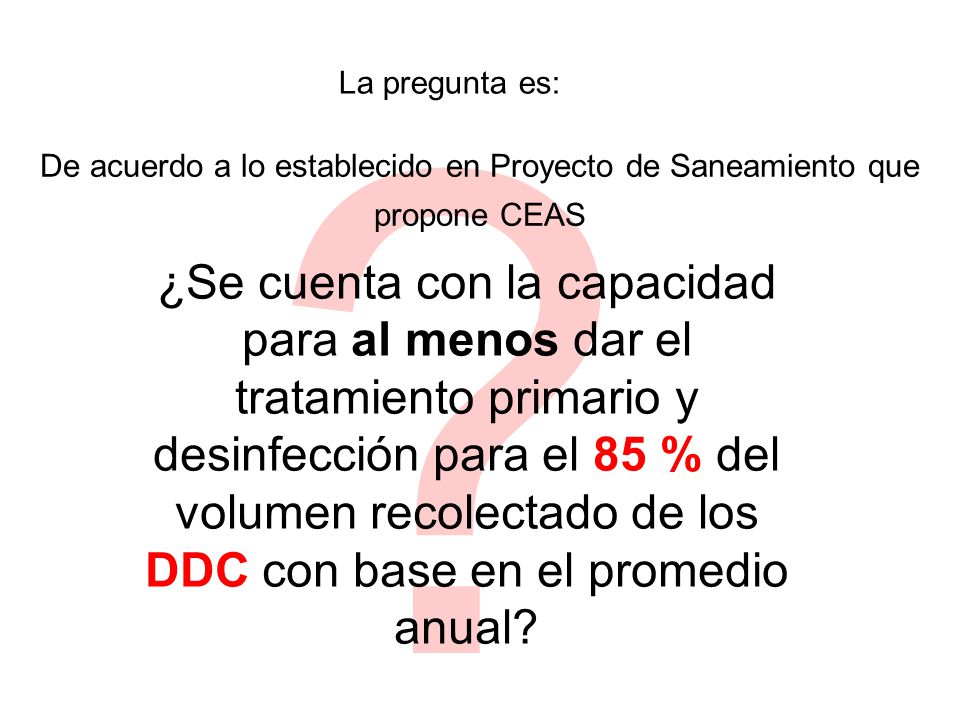

9 ? La pregunta es: De acuerdo a lo establecido en Proyecto de Saneamiento que propone CEAS ¿Se cuenta con la capacidad para al menos dar el tratamiento primario y desinfección para el 85 % del volumen recolectado de los DDC con base en el promedio anual?

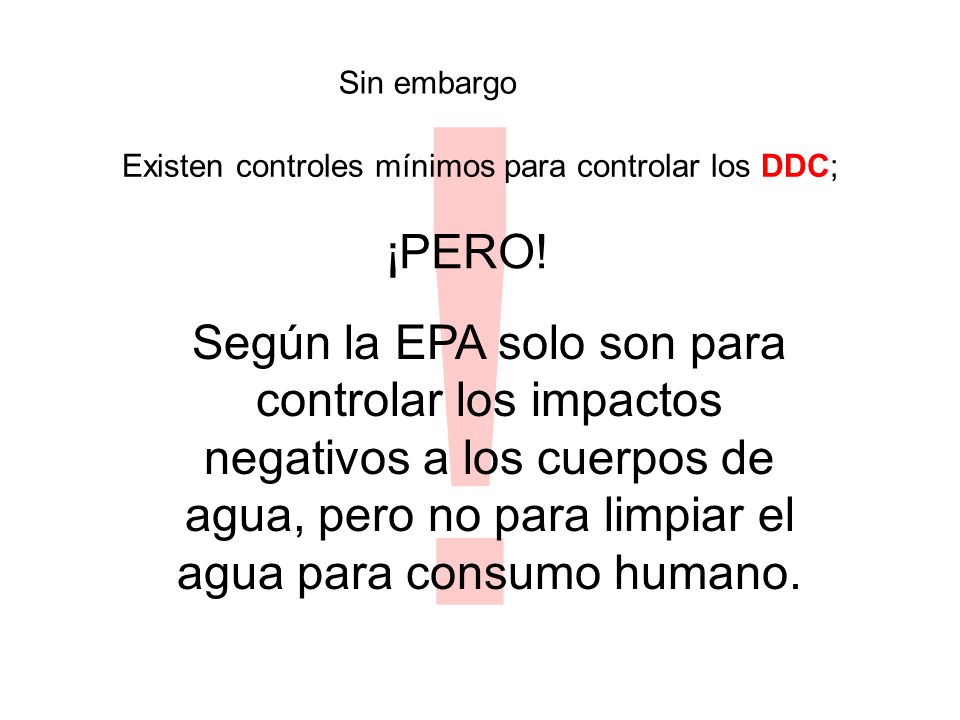

10 ! Sin embargo Existen controles mínimos para controlar los DDC; ¡PERO! Según la EPA solo son para controlar los impactos negativos a los cuerpos de agua, pero no para limpiar el agua para consumo humano.

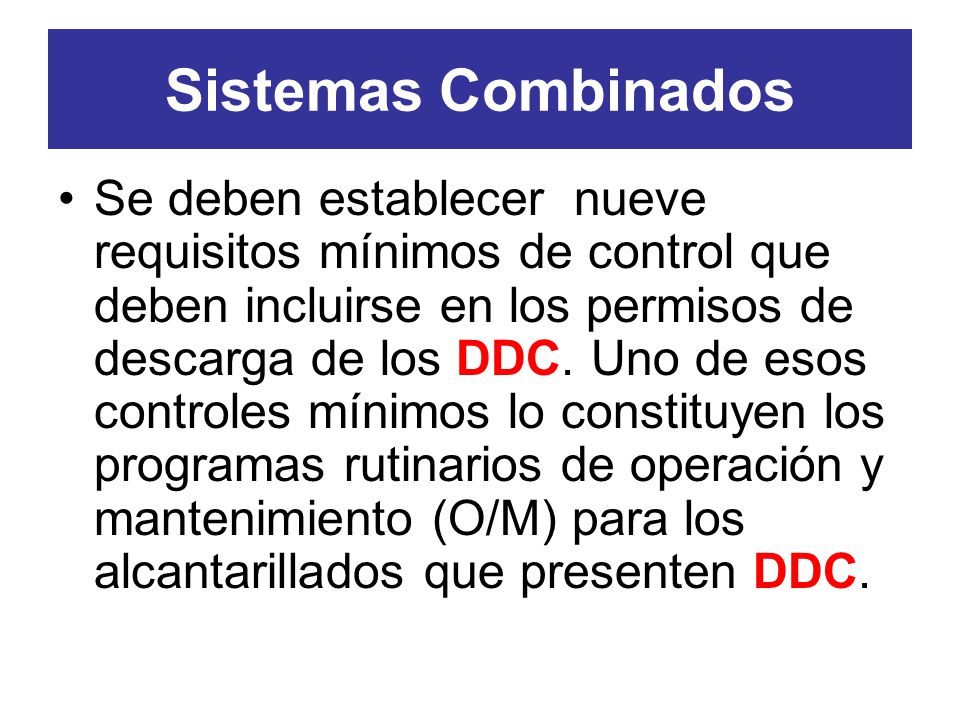

11 Sistemas Combinados Se deben establecer nueve requisitos mínimos de control que deben incluirse en los permisos de descarga de los DDC. Uno de esos controles mínimos lo constituyen los programas rutinarios de operación y mantenimiento (O/M) para los alcantarillados que presenten DDC.

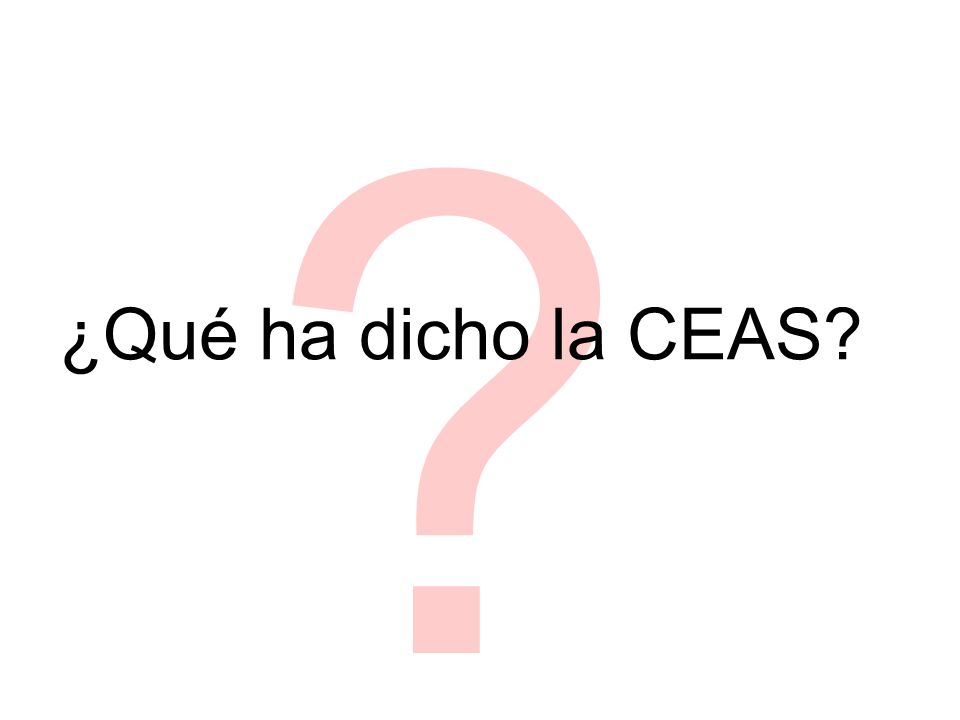

12 ? ¿Qué ha dicho la CEAS?

13 Proyecto de la Presa de Arcediano Saneamiento: El programa de Saneamiento se realizará en forma paralela al programa de Abastecimiento, teniéndose programado que antes del llenado de la presa, se hayan terminado todas las acciones de saneamiento (colectores, alcantarillado y plantas de tratamiento) en la Zona Conurbada de Guadalajara. El Gobierno del Estado iniciará los estudios para la promoción, gestión e instalación del Distrito de Control de la Contaminación de Arcediano, que abarcará las cuencas de los ríos Verde y Santiago. Este organismo permitirá garantizar la calidad del agua en Arcediano, mediante el control total de las descargas a cauces y afluentes de los ríos Verde y Santiago y asegurará la calidad de agua que se almacenará en la presa. Costo 3,500 millones de pesos.

14 ? ¿ Cómo el Distrito de Control de la Contaminación de Arcediano, permitirá garantizar la calidad del agua en Arcediano, mediante el control total de las descargas a cauces y afluentes de los ríos Verde y Santiago y asegurará la calidad de agua que se almacenará en la presa?

15

16 Postura CEAS “Con una inversión calculada en 375 millones de pesos, el gobierno del estado construirá un túnel- colector de ocho kilómetros entre la desembocadura del arroyo de San Gaspar, en Tonalá, y la de los arroyos Atemajac y San Juan de Dios, lo que evitará el ingreso de aguas negras hacia la presa de Arcediano, informó el coordinador de zona conurbada por la Comisión Estatal de Agua y Saneamiento (CEAS), José Luis Macías Godínez. Fuente: Diario Público 29 Mayo 2003

17 Postura CEAS “De este modo, en lo que atañe a la mancha urbana de Guadalajara no habría mayor problema con las aguas negras que pudieran entrar a la nueva presa, aunque la CEAS reconoce que las excedencias de agua mezclada en tiempo de lluvia no podrán ser captadas por el túnel e inevitablemente entrarán a la presa. Pero será agua depurada y su efecto contaminante será menor, asegura el organismo. Fuente: Diario Público 29 Mayo 2003

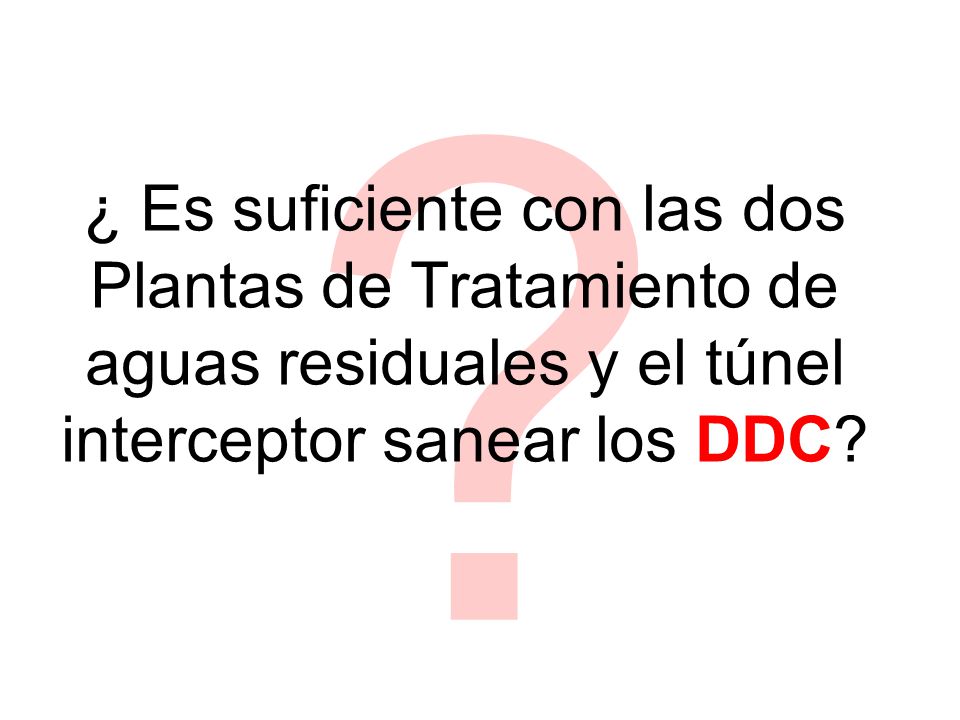

18 ? ¿ Es suficiente con las dos Plantas de Tratamiento de aguas residuales y el túnel interceptor sanear los DDC?

19 Capacidad de las Plantas Según la CEAS: Agua Prieta8.50 m³/seg Ahogado2.25 m³/seg 10.75 m³/seg En total serán tratados 10.75 m³/seg equivalente al 100% de las aguas residuales de la Zona Conurbada de Guadalajara Fuente : Comisión Estatal de Agua y Saneamiento del Estado de Jalisco

20 Descargas Túnel Interceptor

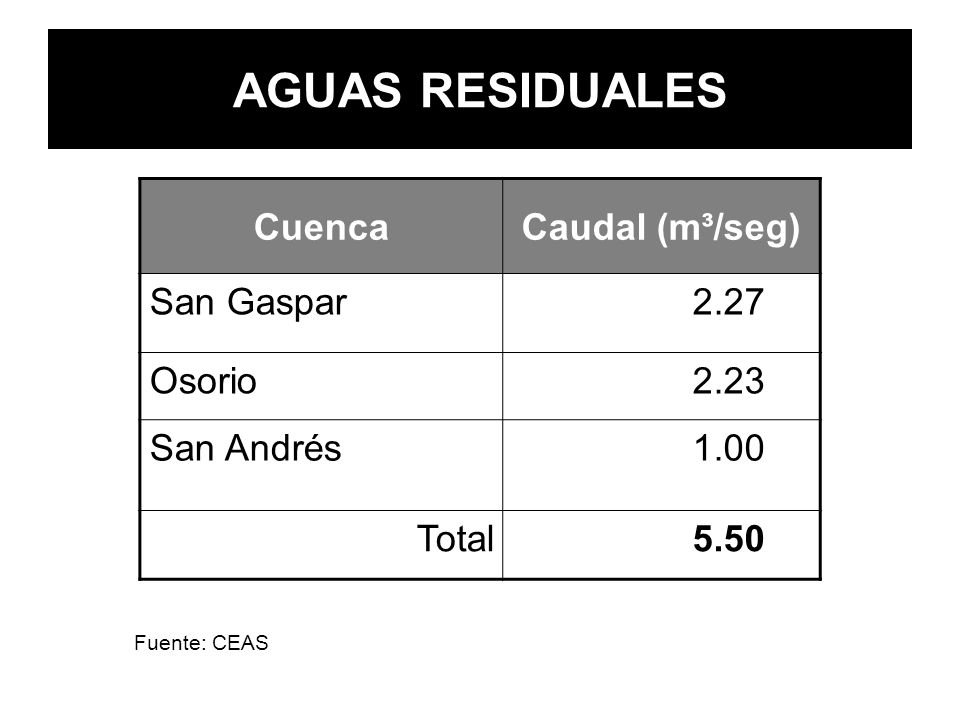

21 AGUAS RESIDUALES CuencaCaudal (m³/seg) San Gaspar 2.27 Osorio2.23 San Andrés1.00 Total5.50 Fuente: CEAS

22

23

24 AGUAS PLUVIALES CuencaCaudal (m³/seg) San Gaspar 22 Osorio98 San Andrés80 Total200 Para un periodo de retorno de 5 años. Método Mac Math

25 DESBORDES DE DRENAJES COMBINADOS CuencaCaudal (m³/seg) Agua Residual5.50 Agua Pluvial200.00 Total205.50 Para un periodo de retorno de 5 años. Método Mac Math

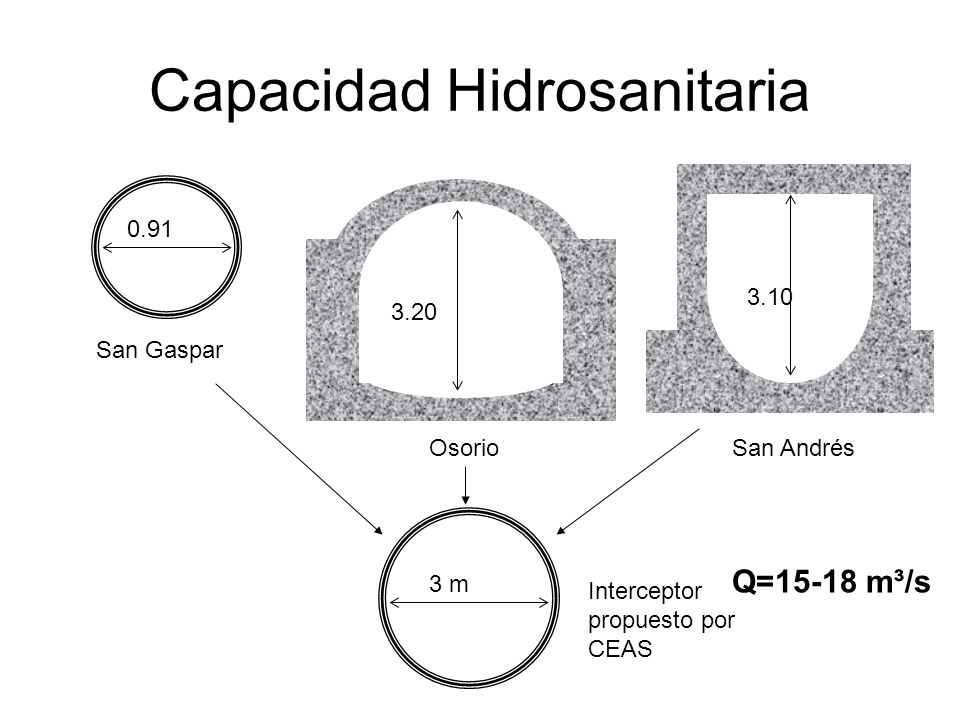

26 Capacidad Hidrosanitaria 0.91 3 m 3.10 San Andrés San Gaspar Interceptor propuesto por CEAS 3.20 Osorio Q=15-18 m³/s

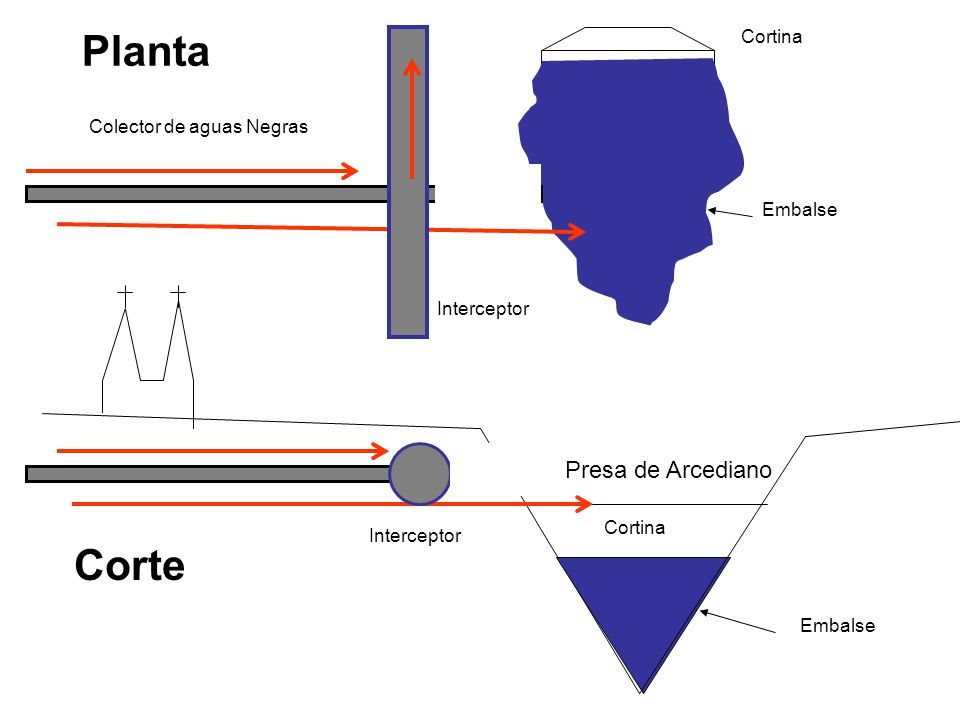

27 Presa de Arcediano Cortina Embalse Corte Cortina Embalse Planta Colector de aguas Negras Interceptor

28 PERO

29 Presa de Arcediano Cortina Embalse Corte Cortina Embalse Planta Colector de aguas Negras Aguas Pluviales

30 ! Las aguas pluviales provocan mayores problemas de contaminación porque acelera la distribución de aguas negras a lugares no previstos para ello.

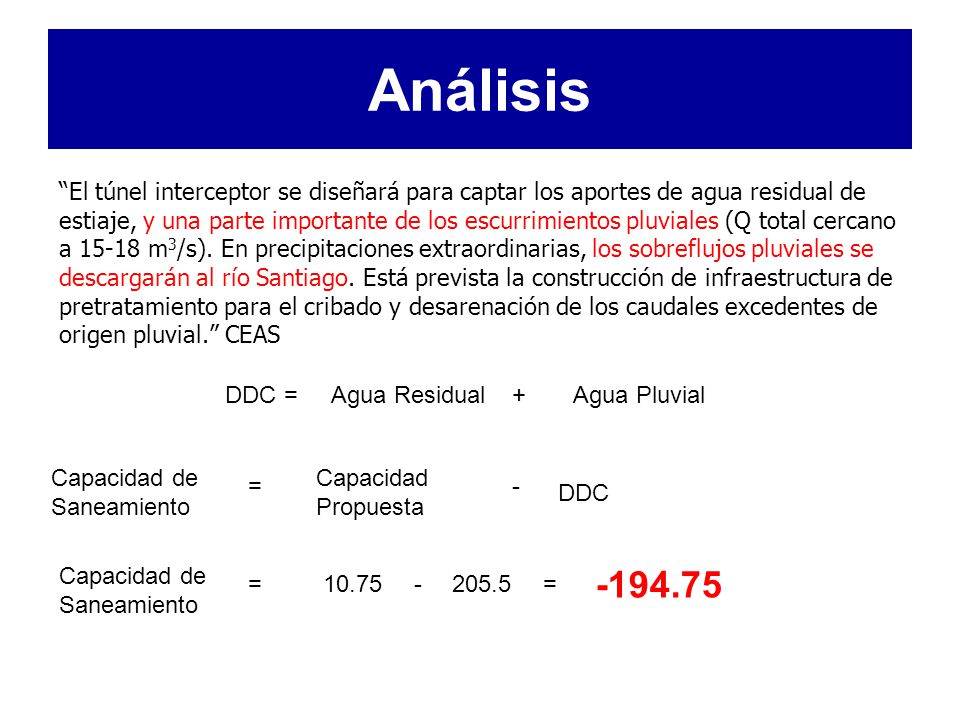

31 Análisis “El túnel interceptor se diseñará para captar los aportes de agua residual de estiaje, y una parte importante de los escurrimientos pluviales (Q total cercano a 15-18 m 3 /s). En precipitaciones extraordinarias, los sobreflujos pluviales se descargarán al río Santiago. Está prevista la construcción de infraestructura de pretratamiento para el cribado y desarenación de los caudales excedentes de origen pluvial.” CEAS DDC =Agua ResidualAgua Pluvial+ Capacidad de Saneamiento DDC Capacidad Propuesta -= Capacidad de Saneamiento =10.75-205.5= -194.75

32 ? Finalmente, otra pregunta más ¿Se tiene la capacidad para potabilizar los DDC?

33 Planta Potabilizadora Se pretende dotar de 10 m³/seg pero la planta potabilizadora de San Gaspar solo tiene la capacidad para potabilizar 3 m³/seg ¿Dónde se potabilizaran los otros 7 para garantizarnos la calidad?

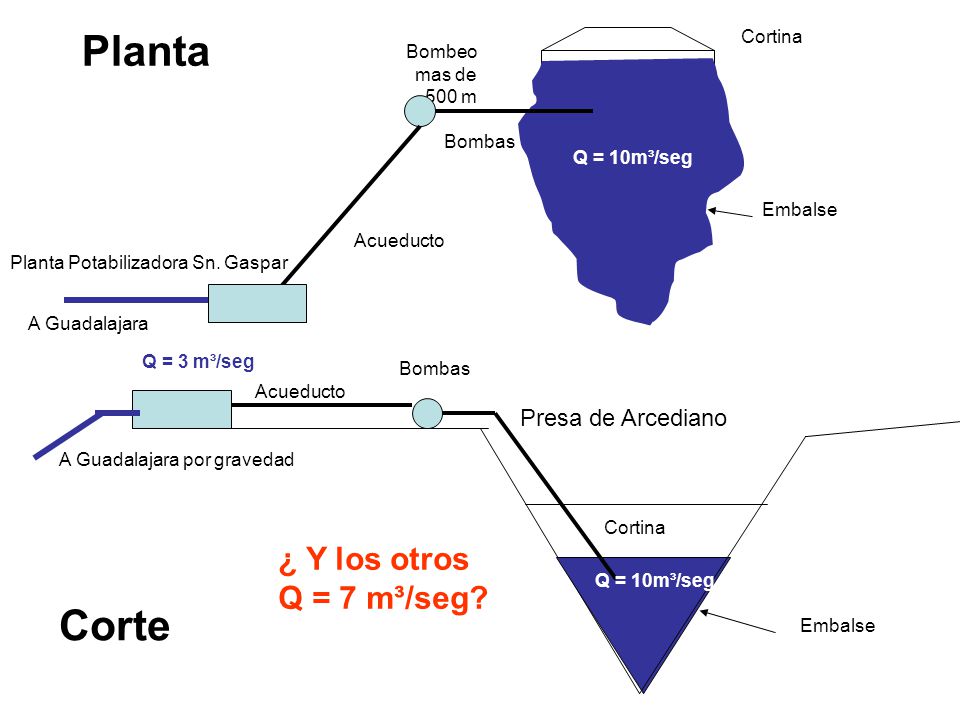

34 Presa de Arcediano Cortina Embalse Corte Cortina Embalse Planta Bombeo mas de 500 m Bombas Acueducto Planta Potabilizadora Sn. Gaspar A Guadalajara A Guadalajara por gravedad Q = 10m³/seg Q = 3 m³/seg ¿ Y los otros Q = 7 m³/seg?

35 ? Has ahora no hay proyecto de ampliación de la Planta de San Gaspar del río Checar web: http://arcediano.jalisco.gob.mx/

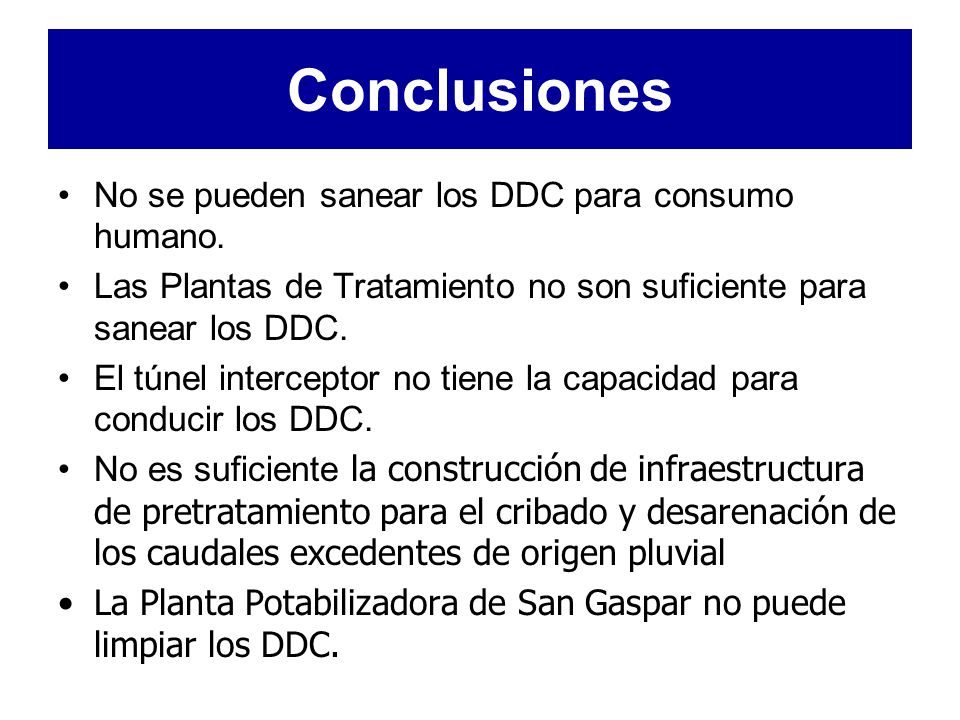

36 Conclusiones No se pueden sanear los DDC para consumo humano. Las Plantas de Tratamiento no son suficiente para sanear los DDC. El túnel interceptor no tiene la capacidad para conducir los DDC. No es suficiente la construcción de infraestructura de pretratamiento para el cribado y desarenación de los caudales excedentes de origen pluvial La Planta Potabilizadora de San Gaspar no puede limpiar los DDC.

37 ! Por lo tanto, ante estas serias deficiencias, pretendiendo enfrentar los riesgos con solo declaraciones públicas y proyectos a nivel conceptual, es seguro que los daños a la ciudadanía, serán inevitables.
