1 CONCEPTOS FISICOS

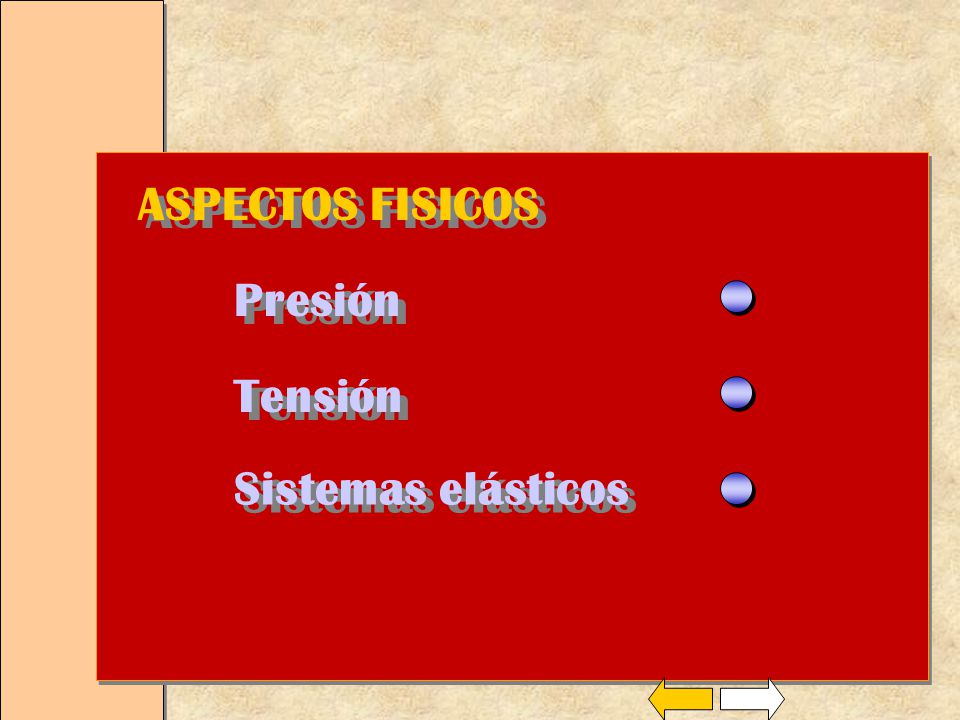

2 ASPECTOS FISICOS Presión Tensión Sistemas elásticos

3 PRESION Absoluta y Relativa Transmural capilares pulmonares pulmón
MENU GENERAL

4 Existen numerosas variables que se usan de manera que se puede prestar a confusión y es necesario ajustar los conceptos fisiológicos a las definiciones físicas. FISICA FISIOLOGIA PRESION se expresa como peso ( p ) de una columna líquida de cierta altura (h = cm) y de superficie unitaria (S = 1cm2 ) PRESION ABSOLUTA: es la fuerza ejercida por unidad de superficie P = dinas/cm2 p = ρ * g * h P = ρ H20 * g * hH20 = ρ Hg * g * hHg clic P = F / S = dinas / cm2 También suele expresarse como el peso de una columna líquida por unidad de superficie, que se equilibra con la presión ejercida sobre el líquido. clic El peso específico (ρ) vale 1 g / cm3 para el agua y 13.6 g / cm3 para el mercurio (Hg) clic P = 1 * hH20 = 13.6 * hHg clic . El peso o fuerza ( p, F ) es igual al peso específico ( ρ = gr / cc ) del líquido por la aceleración de la gravedad ( g ) y por la altura ( h, cm) de la columna por cada centímetro cuadrado de superficie La forma común de expresión es en mmHg o cmH20 1 mmHg es equivalente a cmH20 1 cmH20 es equivalente a 0.73mmHg MENU 1 de 4

5 MANOMETRO Es un instrumento que permite medir presiones relativas y no absolutas pues compara las presiones desconocidas con la de referencia que es la presión barométrica. Sus unidades son cm de H20 o mm de Hg. PRESIONES ESTATICAS P b = r g h clic P b 760 absoluta = 760 mmHg relativa = mmHg . BAROMETRO Es un instrumento que permite medir las presiones absolutas que en general se expresan en atmósferas (Atm) unidad equivalente a 760 mmHg. El kPascal es equivalente a 7,5 mmHg y el Torr a 1 mmHg. MENU 2 de 4

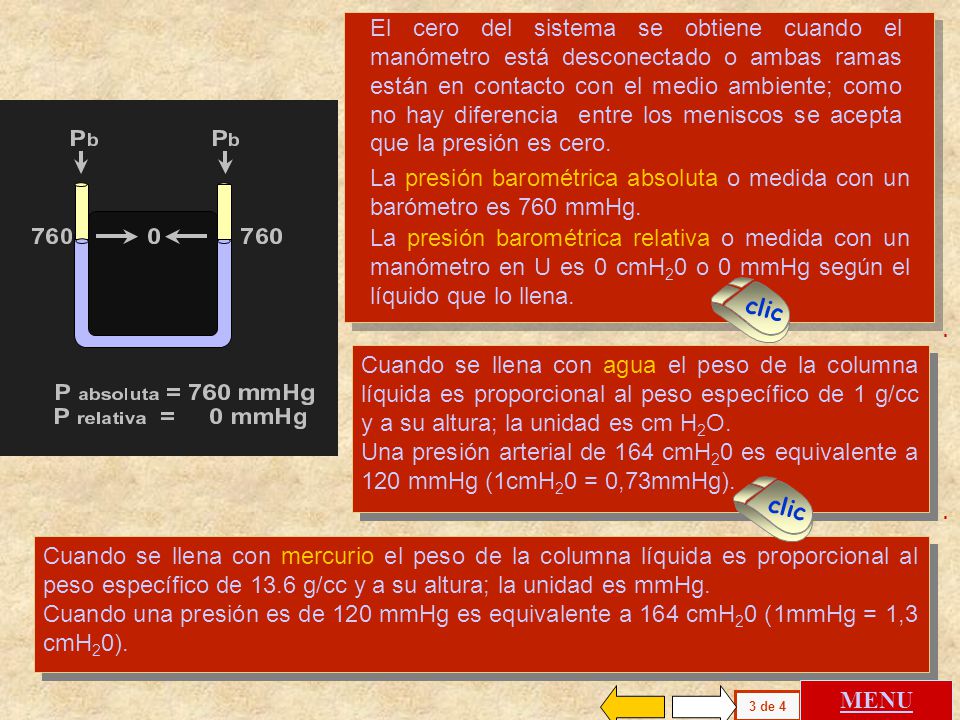

6 El cero del sistema se obtiene cuando el manómetro está desconectado o ambas ramas están en contacto con el medio ambiente; como no hay diferencia entre los meniscos se acepta que la presión es cero. La presión barométrica absoluta o medida con un barómetro es 760 mmHg. La presión barométrica relativa o medida con un manómetro en U es 0 cmH20 o 0 mmHg según el líquido que lo llena. clic . Cuando se llena con agua el peso de la columna líquida es proporcional al peso específico de 1 g/cc y a su altura; la unidad es cm H2O. Una presión arterial de 164 cmH20 es equivalente a 120 mmHg (1cmH20 = 0,73mmHg). clic . Cuando se llena con mercurio el peso de la columna líquida es proporcional al peso específico de 13.6 g/cc y a su altura; la unidad es mmHg. Cuando una presión es de 120 mmHg es equivalente a 164 cmH20 (1mmHg = 1,3 cmH20). MENU 3 de 4

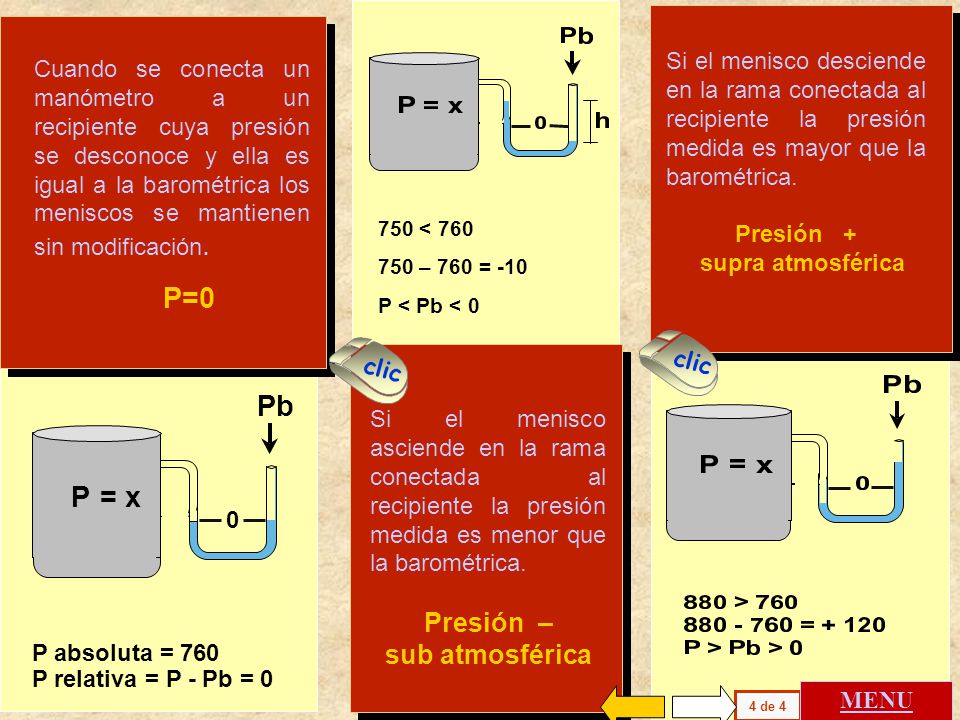

7 750 < 760 750 – 760 = -10 P < Pb < 0 P = x P=0 Pb Presión –
Si el menisco desciende en la rama conectada al recipiente la presión medida es mayor que la barométrica. Presión + supra atmosférica Cuando se conecta un manómetro a un recipiente cuya presión se desconoce y ella es igual a la barométrica los meniscos se mantienen sin modificación. P=0 clic clic P = x P absoluta = 760 P relativa = P - Pb = 0 Pb Si el menisco asciende en la rama conectada al recipiente la presión medida es menor que la barométrica. Presión – sub atmosférica MENU 4 de 4

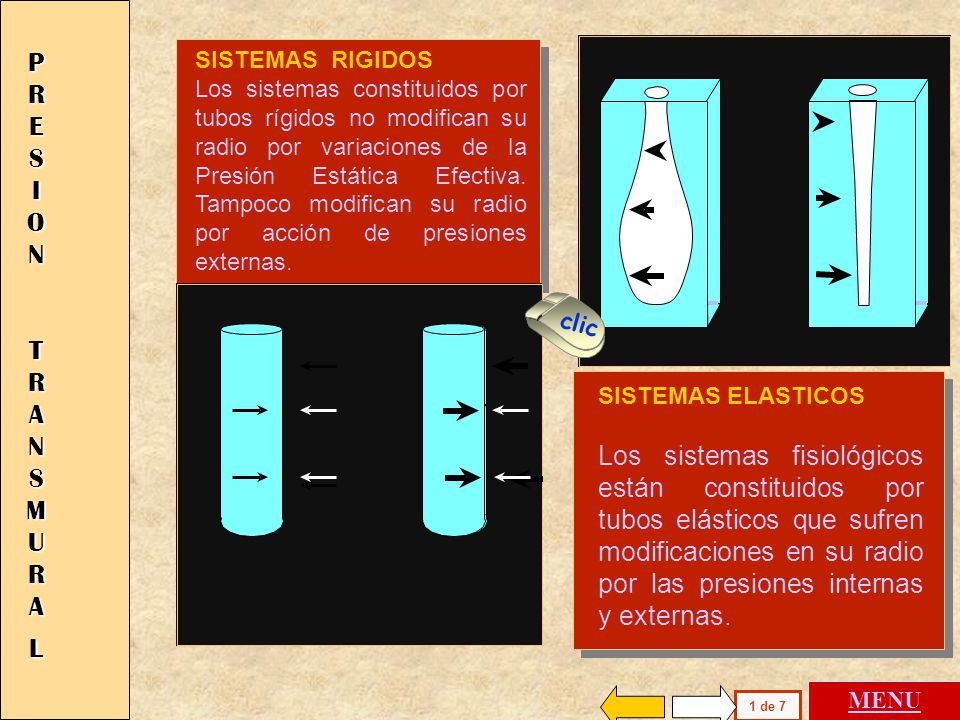

8 PRESION TRANSMURAL SISTEMAS RIGIDOS Los sistemas constituidos por tubos rígidos no modifican su radio por variaciones de la Presión Estática Efectiva. Tampoco modifican su radio por acción de presiones externas. clic SISTEMAS ELASTICOS Los sistemas fisiológicos están constituidos por tubos elásticos que sufren modificaciones en su radio por las presiones internas y externas. MENU 1 de 7

9 PRESION TRANSMURAL PTM = PIM - PEM
En razón de la incidencia de la PRESION INTRAMURAL (PIM) y de la PRESION EXTRAMURAL (PEM) se debe considerar la influencia de ambas presiones sobre el fluido contenido en los tubos elásticos. Conceptualmente es muy importante la PTM, pero su medición es compleja y su uso clínico es poco habitual. Ello conduce a que algunos resultados no puedan interpretarse adecuadamente. PRESION TRANSMURAL PRESION TRANSMURAL clic PTM = PIM - PEM PTM = 10 PEM < PIM PTM = PIM=10 PEM=0 PTM = 10 PEM < PIM PTM = 5 - (-5) PIM=5 PEM= - 5 PEM > PIM PTM = PTM = -5 PIM=10 PEM=15 MENU 2 de 7

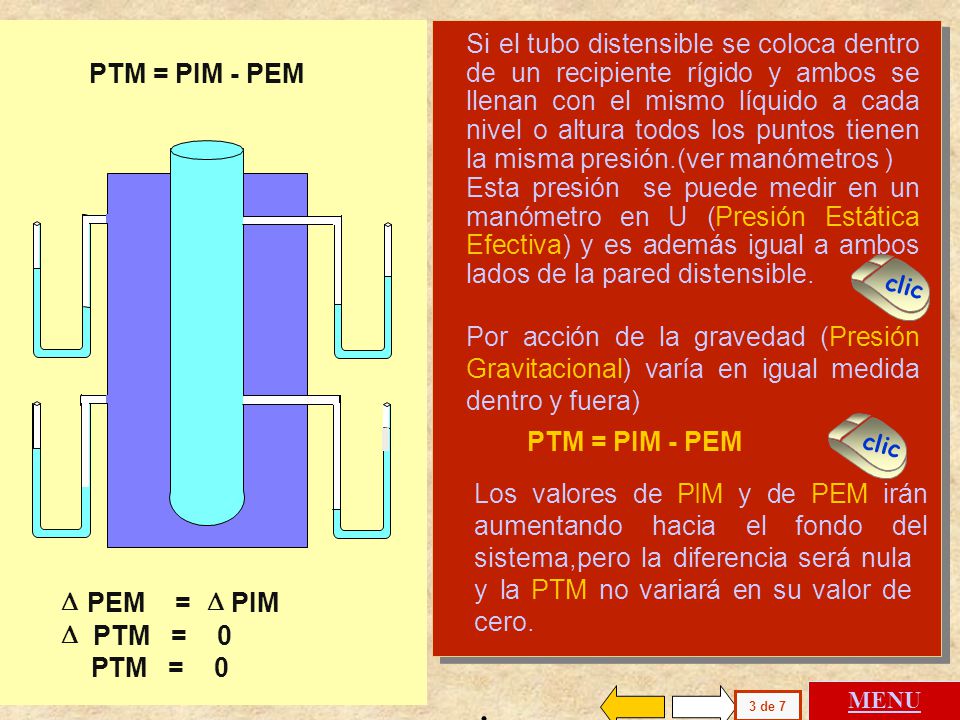

10 . PTM = PIM - PEM D PEM = PIM PTM = 0 P TM = 0
Si el tubo distensible se coloca dentro de un recipiente rígido y ambos se llenan con el mismo líquido a cada nivel o altura todos los puntos tienen la misma presión.(ver manómetros ) Esta presión se puede medir en un manómetro en U (Presión Estática Efectiva) y es además igual a ambos lados de la pared distensible. PEM PIM clic Por acción de la gravedad (Presión Gravitacional) varía en igual medida dentro y fuera) clic PTM = PIM - PEM Los valores de PIM y de PEM irán aumentando hacia el fondo del sistema, pero la diferencia será nula y la PTM no variará en su valor de cero. . MENU 3 de 7

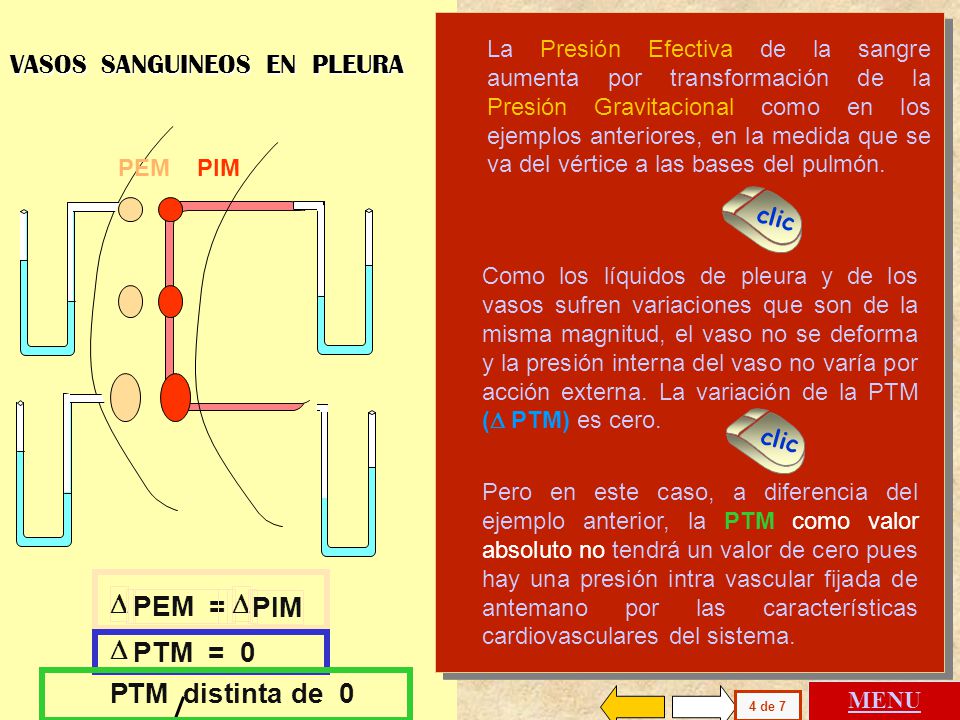

11 D PEM = PIM D PTM = 0 P TM distinta de 0 VASOS SANGUINEOS EN PLEURA
La Presión Efectiva de la sangre aumenta por transformación de la Presión Gravitacional como en los ejemplos anteriores, en la medida que se va del vértice a las bases del pulmón. VASOS SANGUINEOS EN PLEURA PEM PIM clic Como los líquidos de pleura y de los vasos sufren variaciones que son de la misma magnitud, el vaso no se deforma y la presión interna del vaso no varía por acción externa. La variación de la PTM ( PTM) es cero. clic Pero en este caso, a diferencia del ejemplo anterior, la PTM como valor absoluto no tendrá un valor de cero pues hay una presión intra vascular fijada de antemano por las características cardiovasculares del sistema. D PEM = PIM D PTM = 0 P TM distinta de 0 MENU 4 de 7

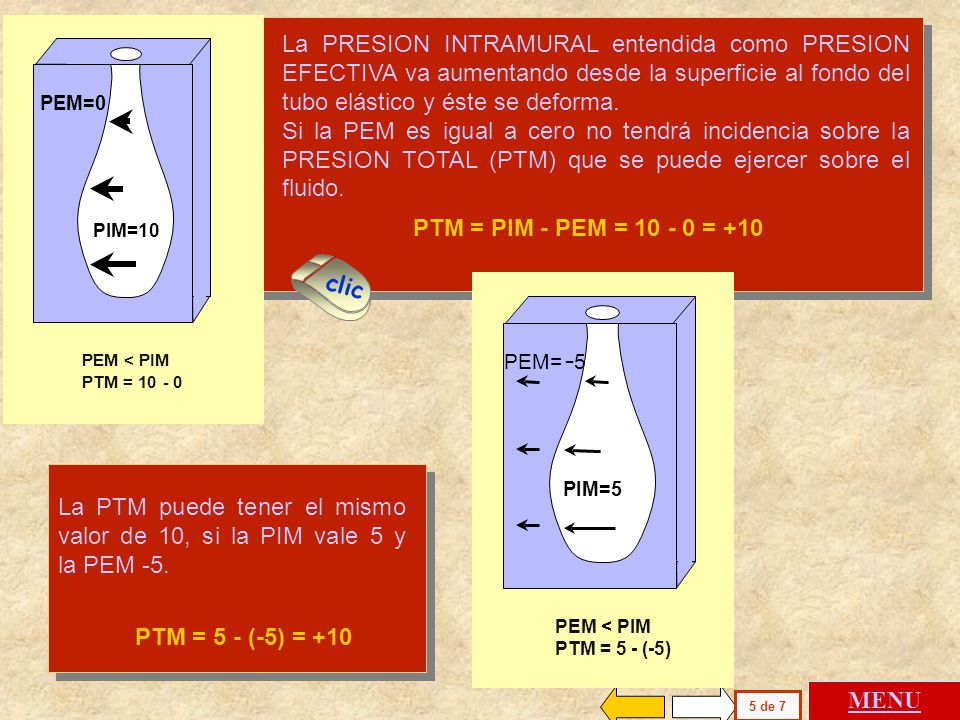

12 PEM < PIM PTM = PIM=10 PEM=0 La PRESION INTRAMURAL entendida como PRESION EFECTIVA va aumentando desde la superficie al fondo del tubo elástico y éste se deforma. Si la PEM es igual a cero no tendrá incidencia sobre la PRESION TOTAL (PTM) que se puede ejercer sobre el fluido. PTM = PIM - PEM = = +10 clic PEM < PIM PTM = 5 - (-5) PIM=5 PEM= - 5 La PTM puede tener el mismo valor de 10, si la PIM vale 5 y la PEM -5. PTM = 5 - (-5) = +10 MENU 5 de 7

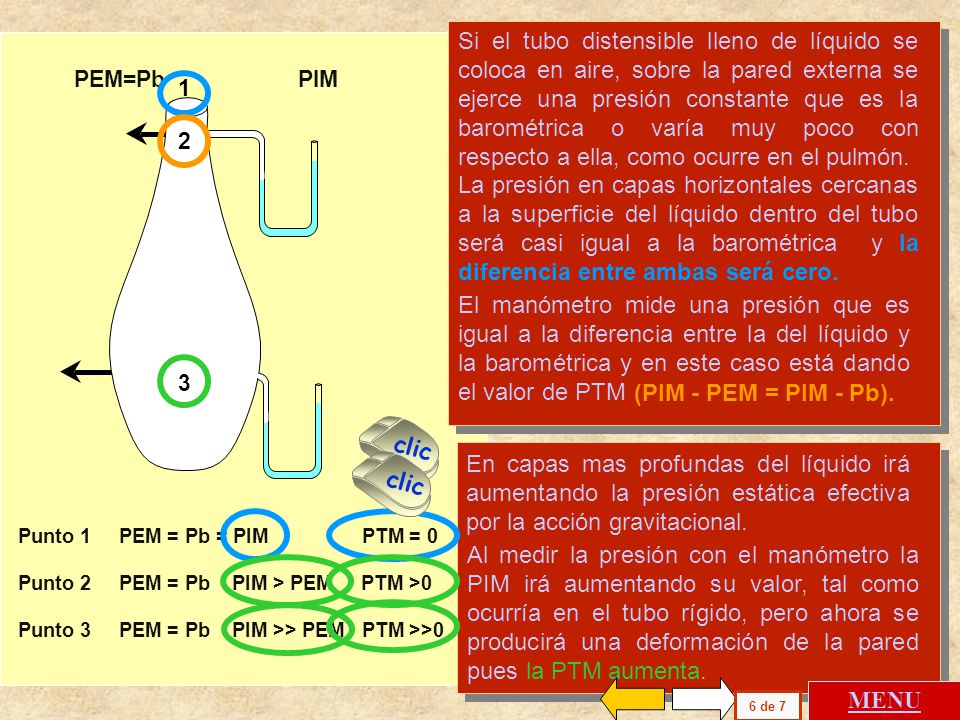

13 Si el tubo distensible lleno de líquido se coloca en aire, sobre la pared externa se ejerce una presión constante que es la barométrica o varía muy poco con respecto a ella, como ocurre en el pulmón. PEM=Pb PIM Punto PEM = Pb = PIM PTM = 0 Punto PEM = Pb PIM > PEM PTM >0 Punto PEM = Pb PIM >> PEM PTM >>0 1 2 3 La presión en capas horizontales cercanas a la superficie del líquido dentro del tubo será casi igual a la barométrica y la diferencia entre ambas será cero. El manómetro mide una presión que es igual a la diferencia entre la del líquido y la barométrica y en este caso está dando el valor de PTM (PIM - PEM = PIM - Pb). clic En capas mas profundas del líquido irá aumentando la presión estática efectiva por la acción gravitacional. clic Al medir la presión con el manómetro la PIM irá aumentando su valor, tal como ocurría en el tubo rígido, pero ahora se producirá una deformación de la pared pues la PTM aumenta. MENU 6 de 7

14 Cuando la PIM y l a PEM son de igual valor y signo la PTM es cero.
Un buen ejemplo del tema que se desarrolla es la red capilar del pulmón y su relación con el gas pulmonar. PEM cte PIM 1 2 3 PTM1 < PTM2 < PTM3 VASOS DEL PULMON La PTM aumenta porque la presión ejercida por el gas (PEM) se puede considerar constante por su poca variación en tanto la presión dentro de los vasos (PIM) va aumentando. La presión en los vasos se ha descrito antes cuando la Presión Efectiva va aumentando de los vértices a las bases pulmonares. clic Ahora se ve que también la PTM va aumentando de la misma manera. En el pulmón hay movimientos ventilatorios y cambios cíclicos de presión, que deben ser considerados. clic Cuando la PIM y l a PEM son de igual valor y signo la PTM es cero. Cuando la PEM se hace subatmosférica como ocurre en la inspiración el calibre del vaso elástico aumenta y la PTM aumenta. Cuando la PEM se hace supraatmosférica como ocurre en una espiración forzada el vaso disminuye de calibre…………………… y la PTM es menor. MENU 7 de 7

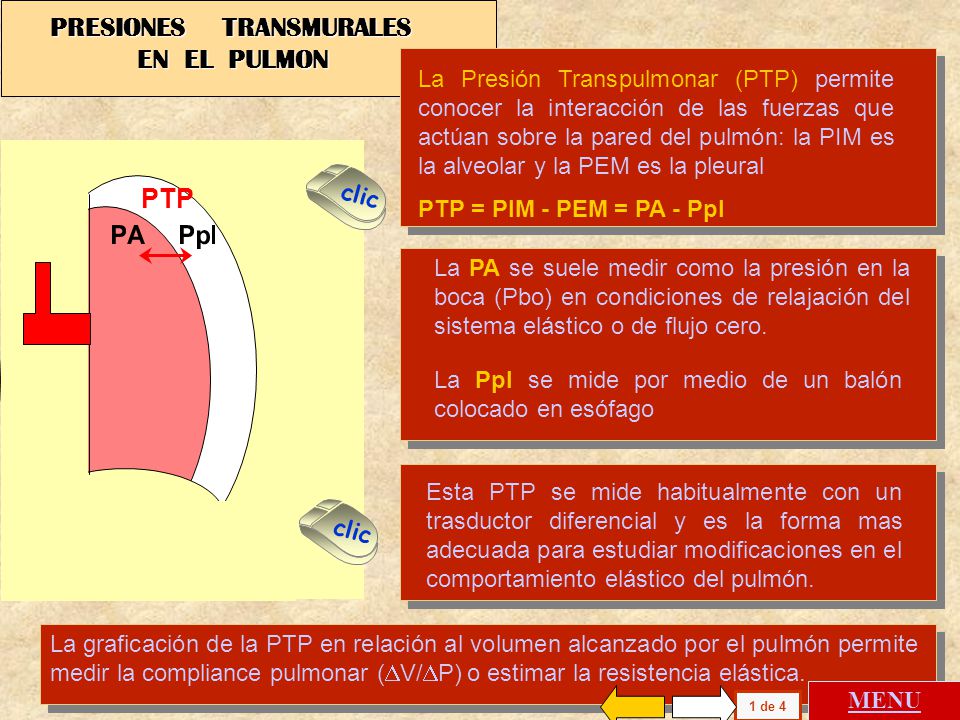

15 PRESIONES TRANSMURALES
EN EL PULMON La Presión Transpulmonar (PTP) permite conocer la interacción de las fuerzas que actúan sobre la pared del pulmón: la PIM es la alveolar y la PEM es la pleural PTP = PIM - PEM = PA - Ppl clic PTP La PA se suele medir como la presión en la boca (Pbo) en condiciones de relajación del sistema elástico o de flujo cero. La Ppl se mide por medio de un balón colocado en esófago Esta PTP se mide habitualmente con un trasductor diferencial y es la forma mas adecuada para estudiar modificaciones en el comportamiento elástico del pulmón. clic La graficación de la PTP en relación al volumen alcanzado por el pulmón permite medir la compliance pulmonar (DV/DP) o estimar la resistencia elástica. MENU 1 de 4

16 PRESIONES TRANSMURALES
EN EL PULMON La Presión Transtorácica (PTT) permite conocer la interacción de las fuerzas que actúan sobre la pared torácica: la PIM es la pleural (Ppl) y la PEM es la barométrica (Pb) clic PTT = PIM - PEM = Ppl - Pb = Ppl – 0 = Ppl PTT No es habitual su medición como manera específica de conocer la complacencia de la caja torácica. Ppl Pero si es importante la incidencia de sus valores sobre el aspecto físico de los individuos con diferente patología. Ppl El paciente obstructivo crónico tiene una complacencia pulmonar aumentada (retracción elástica disminuida) y una PTT menos negativa, lo que unido al atrapamiento aéreo configura un tórax grande. clic clic El paciente restrictivo tiene una complacencia disminuida (retracción elástica aumentada) y una PTT mas negativa, por lo que presenta un tórax pequeño. MENU 2 de 4

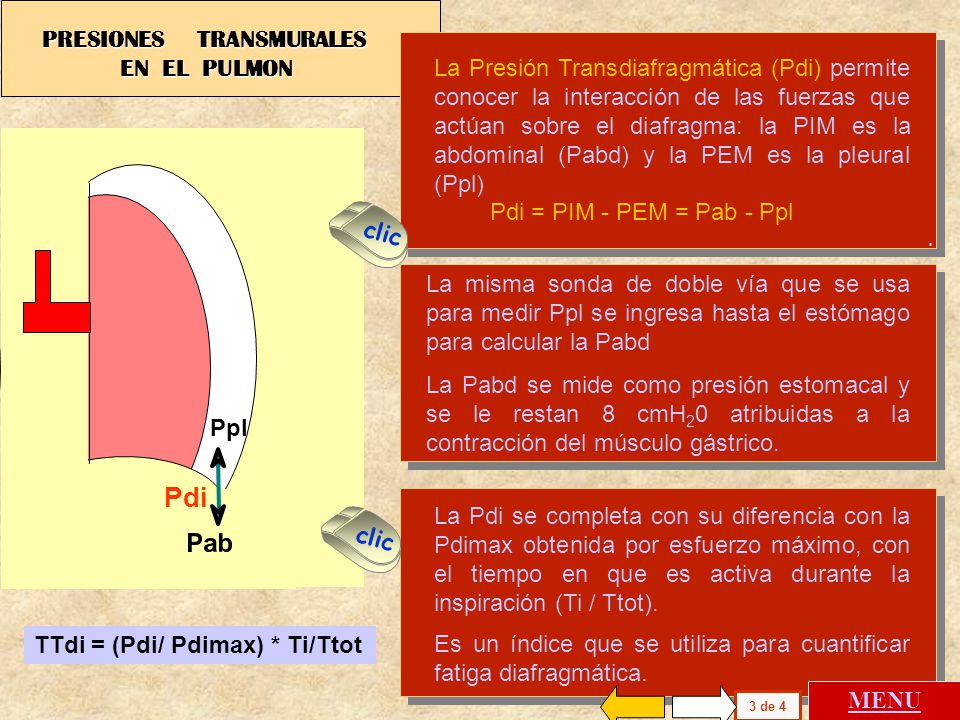

17 PRESIONES TRANSMURALES
EN EL PULMON La Presión Transdiafragmática (Pdi) permite conocer la interacción de las fuerzas que actúan sobre el diafragma: la PIM es la abdominal (Pabd) y la PEM es la pleural (Ppl) Pdi = PIM - PEM = Pab - Ppl clic . La misma sonda de doble vía que se usa para medir Ppl se ingresa hasta el estómago para calcular la Pabd La Pabd se mide como presión estomacal y se le restan 8 cmH20 atribuidas a la contracción del músculo gástrico. Pdi Ppl La Pdi se completa con su diferencia con la Pdimax obtenida por esfuerzo máximo, con el tiempo en que es activa durante la inspiración (Ti / Ttot). clic TTdi = (Pdi/ Pdimax) * Ti/Ttot Es un índice que se utiliza para cuantificar fatiga diafragmática. MENU 3 de 4

18 También se desarrollarán aspectos físicos de la circulación pulmonar.
Se continuará desarro llando los aspectos físicos de las vías aéreas y alvéolos, pero es conveniente recordar la compleja realidad del pulmón. Es una imagen obtenida con inhalación de sustancia opaca a los Rayos X y muestra bronquios y bronquiolos. Al inyectar sustancias opacas en una vena periférica, se observa su ingreso en la red arterial pulmonar Luego de pasar por los capilares, la sustancia opaca sale por la red venosa pulmonar. Vías aéreas clic Circulación venosa Circulación arterial MENU 4 de 4

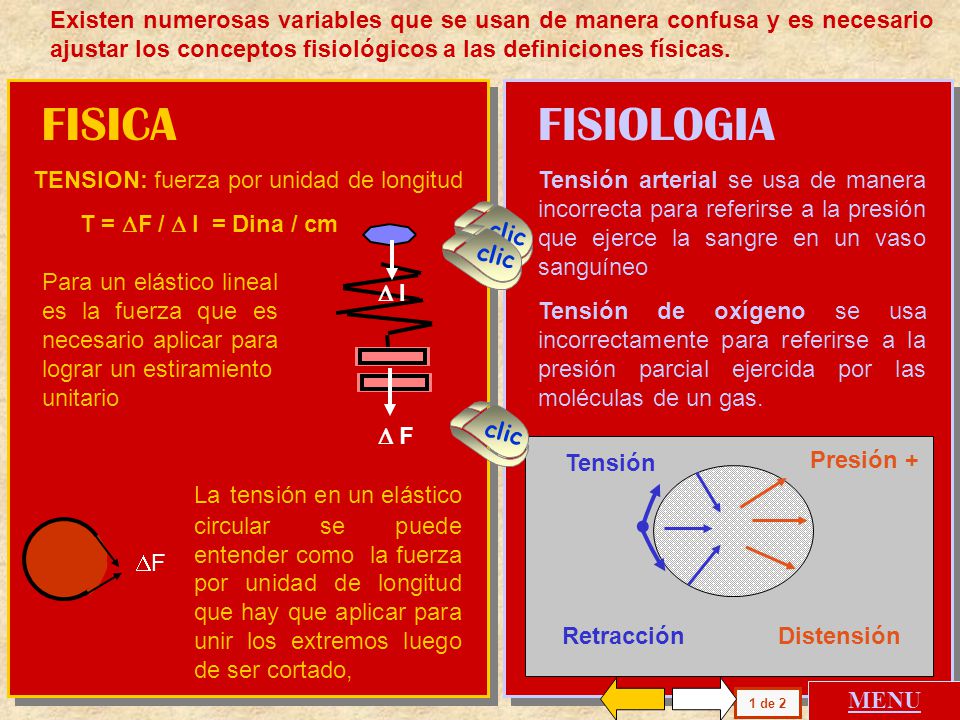

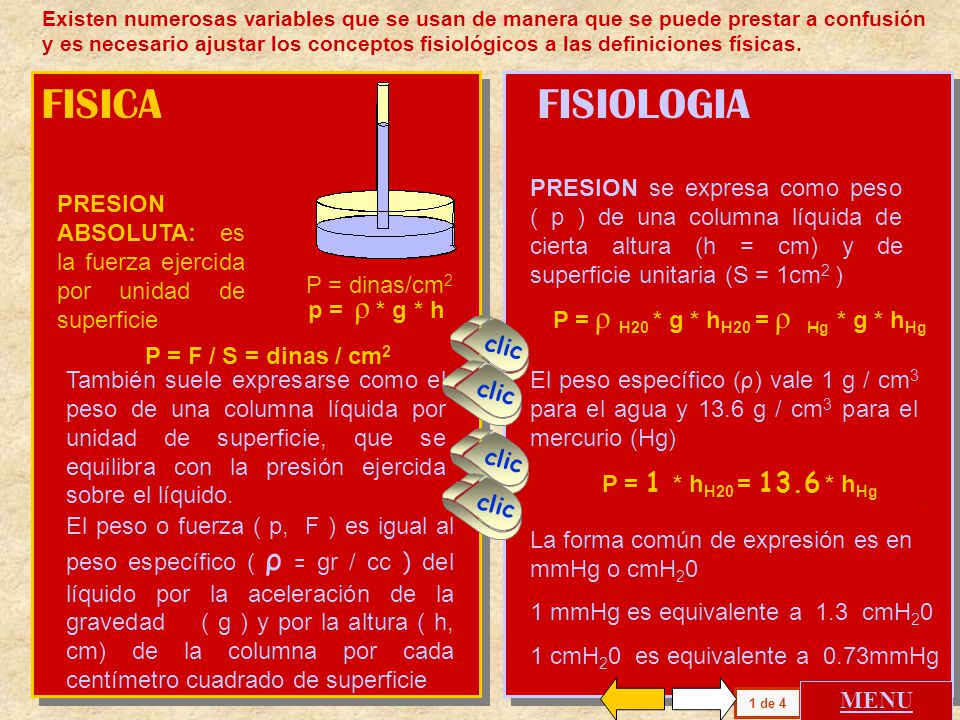

19 Existen numerosas variables que se usan de manera confusa y es necesario ajustar los conceptos fisiológicos a las definiciones físicas. FISICA FISIOLOGIA TENSION: fuerza por unidad de longitud T = DF / D l = Dina / cm Tensión arterial se usa de manera incorrecta para referirse a la presión que ejerce la sangre en un vaso sanguíneo clic clic Para un elástico lineal es la fuerza que es necesario aplicar D l Tensión de oxígeno se usa incorrectamente para referirse a la presión parcial ejercida por las moléculas de un gas. para lograr un estiramiento unitario clic D F Tensión Presión + La tensión en un elástico circular se puede entender como la fuerza por unidad de longitud que hay que aplicar para unir los extremos luego de ser cortado, DF Retracción Distensión MENU 1 de 2

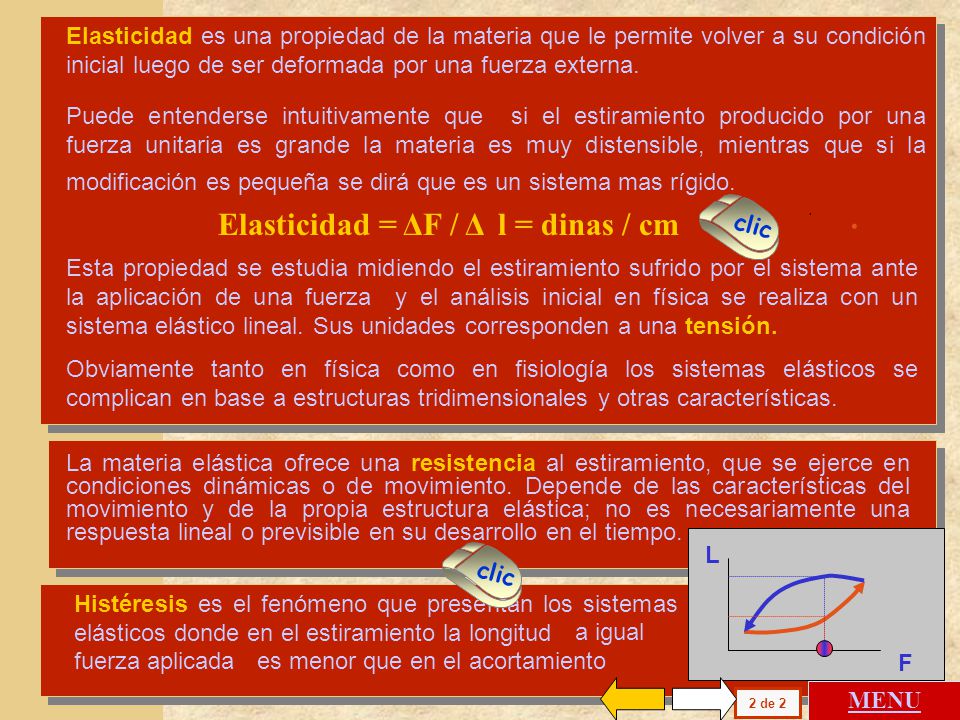

20 Elasticidad = ΔF / Δ l = dinas / cm
Elasticidad es una propiedad de la materia que le permite volver a su condición inicial luego de ser deformada por una fuerza externa. Puede entenderse intuitivamente que si el estiramiento producido por una fuerza unitaria es grande la materia es muy distensible, mientras que si la modificación es pequeña se dirá que es un sistema mas rígido. clic . Elasticidad = ΔF / Δ l = dinas / cm . Esta propiedad se estudia midiendo el estiramiento sufrido por el sistema ante la aplicación de una fuerza y el análisis inicial en física se realiza con un sistema elástico lineal. Sus unidades corresponden a una tensión. Obviamente tanto en física como en fisiología los sistemas elásticos se complican en base a estructuras tridimensionales y otras características. La materia elástica ofrece una resistencia al estiramiento, que se ejerce en condiciones dinámicas o de movimiento. Depende de las características del movimiento y de la propia estructura elástica; no es necesariamente una respuesta lineal o previsible en su desarrollo en el tiempo. L F clic Histéresis es el fenómeno que presentan los sistemas elásticos donde en el estiramiento la longitud a igual fuerza aplicada es menor que en el acortamiento MENU 2 de 2

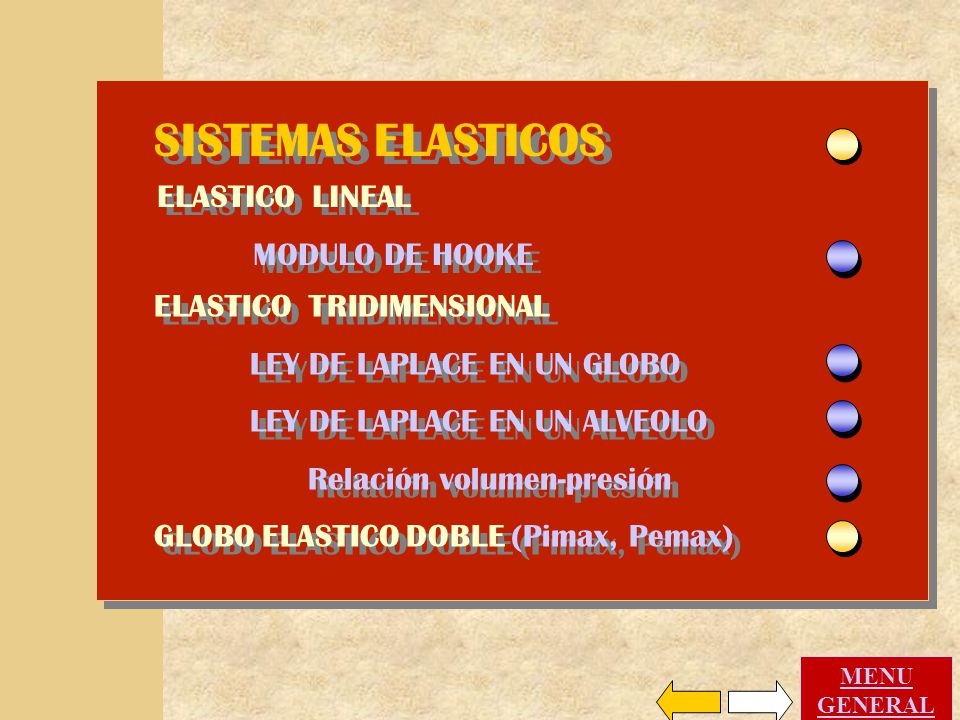

21 SISTEMAS ELASTICOS ELASTICO LINEAL MODULO DE HOOKE
ELASTICO TRIDIMENSIONAL LEY DE LAPLACE EN UN GLOBO LEY DE LAPLACE EN UN ALVEOLO Relación volumen-presión GLOBO ELASTICO DOBLE (Pimax, Pemax) MENU GENERAL

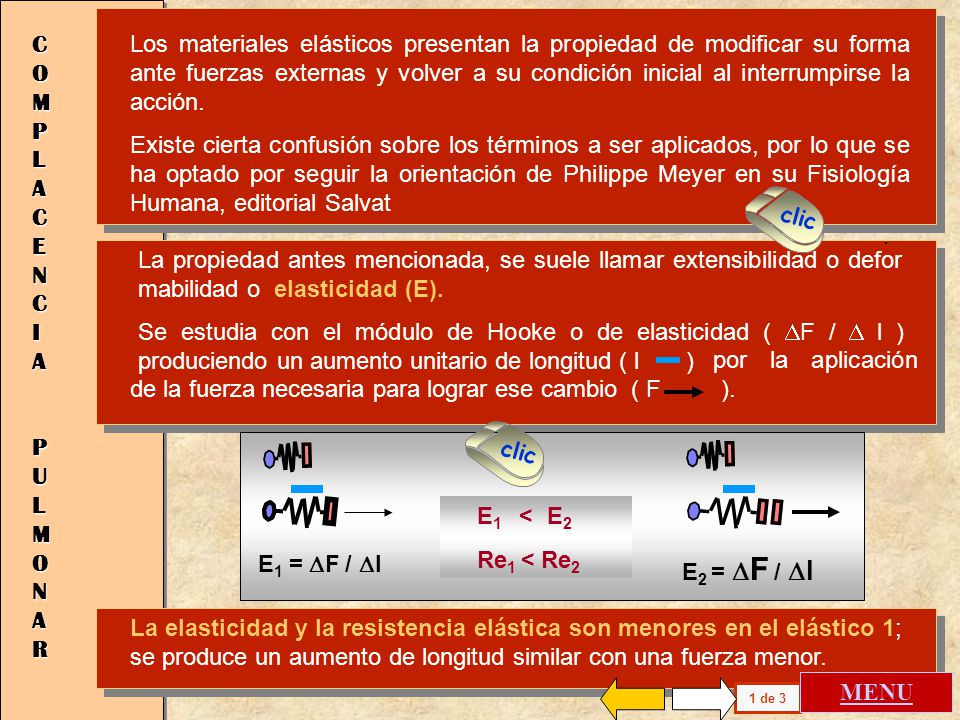

22 por la aplicación de la fuerza necesaria para lograr ese cambio ( F ).
COMPLACENCIA PULMONAR Los materiales elásticos presentan la propiedad de modificar su forma ante fuerzas externas y volver a su condición inicial al interrumpirse la acción. Existe cierta confusión sobre los términos a ser aplicados, por lo que se ha optado por seguir la orientación de Philippe Meyer en su Fisiología Humana, editorial Salvat clic . La propiedad antes mencionada, se suele llamar extensibilidad o defor mabilidad o elasticidad (E). Se estudia con el módulo de Hooke o de elasticidad ( DF / D l ) produciendo un aumento unitario de longitud ( l ) por la aplicación de la fuerza necesaria para lograr ese cambio ( F ). clic E1 < E2 Re1 < Re2 E1 = DF / Dl E2 = DF / Dl La elasticidad y la resistencia elástica son menores en el elástico 1; se produce un aumento de longitud similar con una fuerza menor. MENU 1 de 3

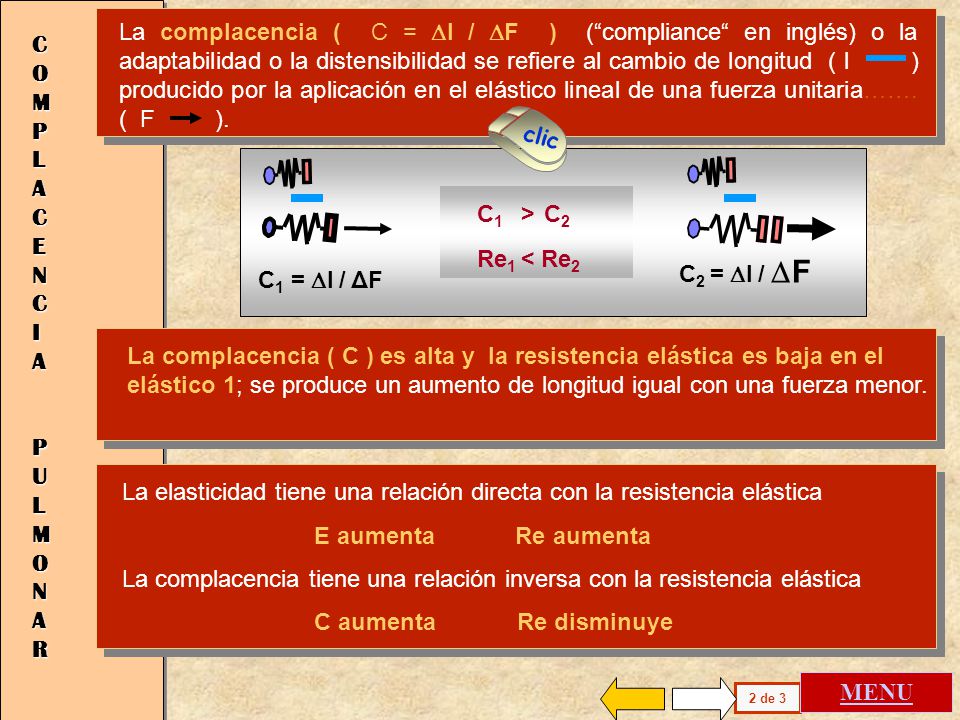

23 La elasticidad tiene una relación directa con la resistencia elástica
La complacencia ( C = Dl / DF ) (“compliance“ en inglés) o la adaptabilidad o la distensibilidad se refiere al cambio de longitud ( l ) producido por la aplicación en el elástico lineal de una fuerza unitaria……. ( F ). COMPLACENCIA PULMONAR clic C1 > C2 Re1 < Re2 C2 = Dl / DF C1 = Dl / ΔF La complacencia ( C ) es alta y la resistencia elástica es baja en el elástico 1; se produce un aumento de longitud igual con una fuerza menor. La elasticidad tiene una relación directa con la resistencia elástica E aumenta Re aumenta La complacencia tiene una relación inversa con la resistencia elástica C aumenta Re disminuye MENU 2 de 3

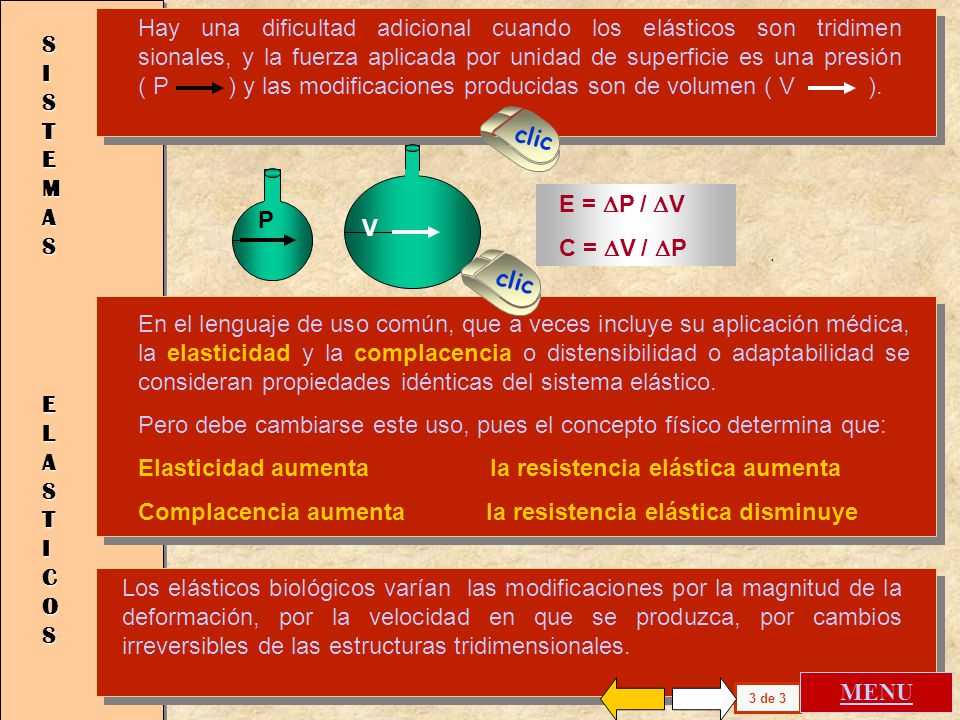

24 Pero debe cambiarse este uso, pues el concepto físico determina que:
Hay una dificultad adicional cuando los elásticos son tridimen sionales, y la fuerza aplicada por unidad de superficie es una presión ( P ) y las modificaciones producidas son de volumen ( V ). SISTEMAS ELASTICOS clic E = DP / DV C = DV / DP . P V clic . En el lenguaje de uso común, que a veces incluye su aplicación médica, la elasticidad y la complacencia o distensibilidad o adaptabilidad se consideran propiedades idénticas del sistema elástico. Pero debe cambiarse este uso, pues el concepto físico determina que: Elasticidad aumenta la resistencia elástica aumenta Complacencia aumenta la resistencia elástica disminuye Los elásticos biológicos varían las modificaciones por la magnitud de la deformación, por la velocidad en que se produzca, por cambios irreversibles de las estructuras tridimensionales. MENU 3 de 3

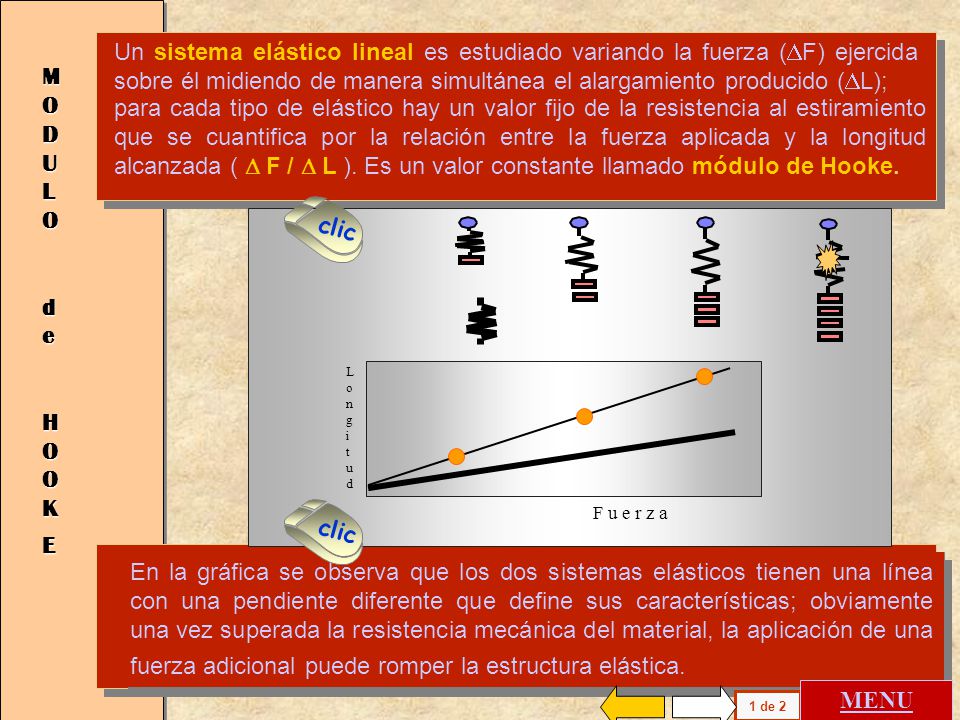

25 Un sistema elástico lineal es estudiado variando la fuerza (F) ejercida sobre él midiendo de manera simultánea el alargamiento producido (L); MODULO de HOOKE para cada tipo de elástico hay un valor fijo de la resistencia al estiramiento que se cuantifica por la relación entre la fuerza aplicada y la longitud alcanzada (  F /  L ). Es un valor constante llamado módulo de Hooke. clic Longitud clic F u e r z a En la gráfica se observa que los dos sistemas elásticos tienen una línea con una pendiente diferente que define sus características; obviamente una vez superada la resistencia mecánica del material, la aplicación de una fuerza adicional puede romper la estructura elástica. MENU 1 de 2

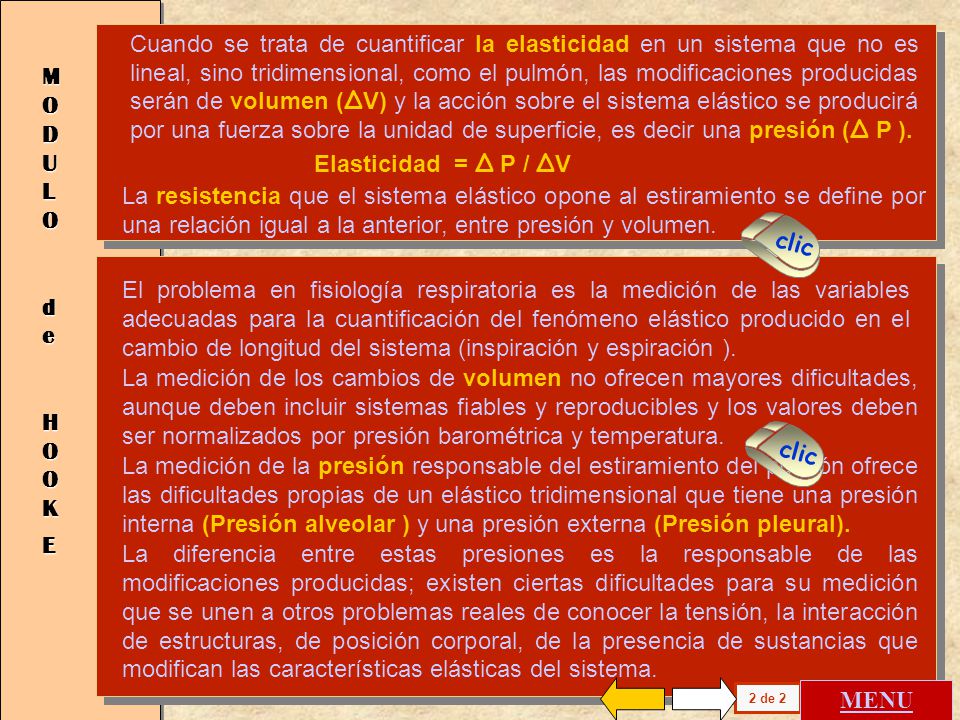

26 Cuando se trata de cuantificar la elasticidad en un sistema que no es lineal, sino tridimensional, como el pulmón, las modificaciones producidas serán de volumen (ΔV) y la acción sobre el sistema elástico se producirá por una fuerza sobre la unidad de superficie, es decir una presión (Δ P ). MODULO de HOOKE Elasticidad = Δ P / ΔV La resistencia que el sistema elástico opone al estiramiento se define por una relación igual a la anterior, entre presión y volumen. clic El problema en fisiología respiratoria es la medición de las variables adecuadas para la cuantificación del fenómeno elástico producido en el cambio de longitud del sistema (inspiración y espiración ). La medición de los cambios de volumen no ofrecen mayores dificultades, aunque deben incluir sistemas fiables y reproducibles y los valores deben ser normalizados por presión barométrica y temperatura. clic La medición de la presión responsable del estiramiento del pulmón ofrece las dificultades propias de un elástico tridimensional que tiene una presión interna (Presión alveolar ) y una presión externa (Presión pleural). La diferencia entre estas presiones es la responsable de las modificaciones producidas; existen ciertas dificultades para su medición que se unen a otros problemas reales de conocer la tensión, la interacción de estructuras, de posición corporal, de la presencia de sustancias que modifican las características elásticas del sistema. 2 de 2 MENU

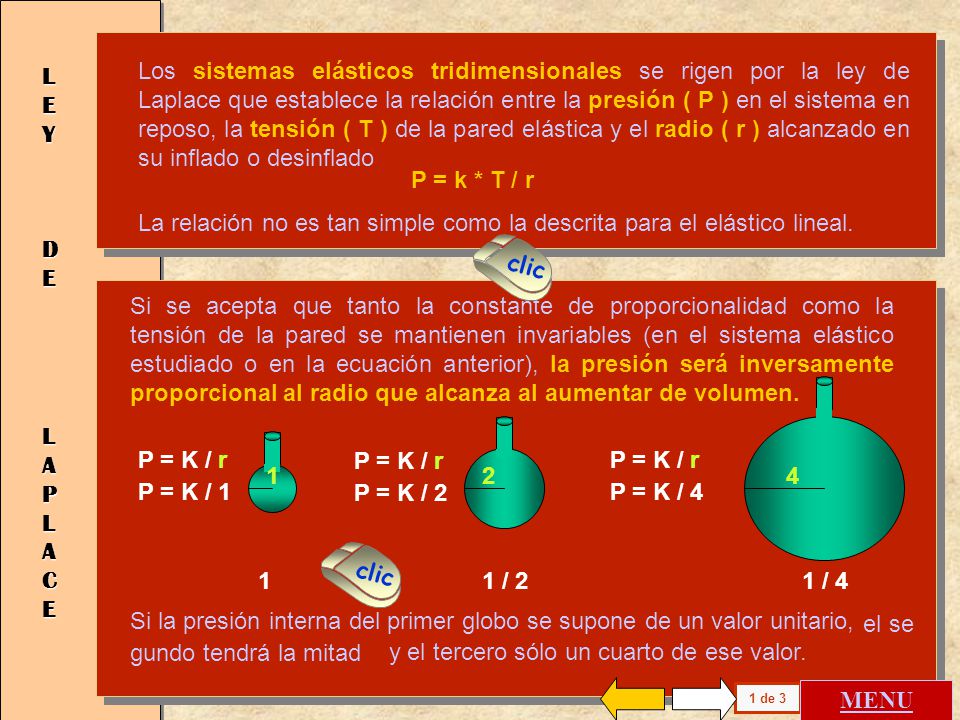

27 La relación no es tan simple como la descrita para el elástico lineal.
LEY DE LAPLACE Los sistemas elásticos tridimensionales se rigen por la ley de Laplace que establece la relación entre la presión ( P ) en el sistema en reposo, la tensión ( T ) de la pared elástica y el radio ( r ) alcanzado en su inflado o desinflado P = k * T / r La relación no es tan simple como la descrita para el elástico lineal. clic Si se acepta que tanto la constante de proporcionalidad como la tensión de la pared se mantienen invariables (en el sistema elástico estudiado o en la ecuación anterior), la presión será inversamente proporcional al radio que alcanza al aumentar de volumen. P = K / r P = K / r P = K / r 1 2 4 P = K / 1 P = K / 2 P = K / 4 clic 1 1 / 2 1 / 4 Si la presión interna del primer globo se supone de un valor unitario, el se gundo tendrá la mitad y el tercero sólo un cuarto de ese valor. 1 de 3 MENU

28 Ello significa que el globo pequeño se desinfla en los de mayor tamaño
LEY DE LAPLACE EN UN GLOBO Si se conectan globos elásticos con las características descritas, el gas se desplazará de mayor a menor presión Ello significa que el globo pequeño se desinfla en los de mayor tamaño y un sistema elástico con estas características es sumamente inestable, con tendencia a transferir el gas a los globos de mayor tamaño. clic 2 de 3 MENU

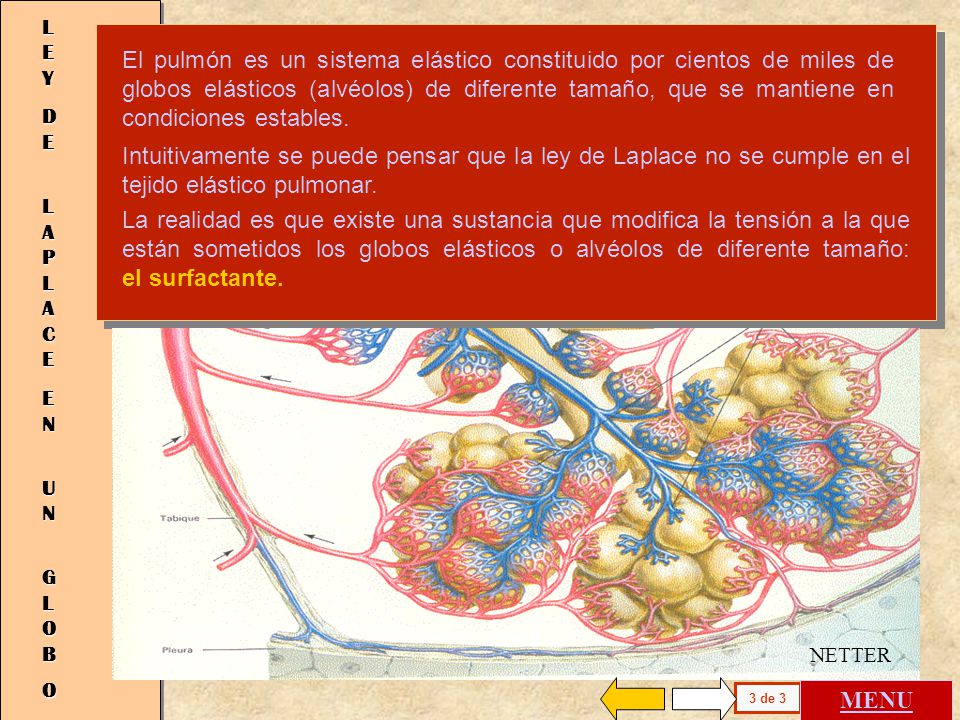

29 LEY DE LAPLACE EN UN GLOBO El pulmón es un sistema elástico constituido por cientos de miles de globos elásticos (alvéolos) de diferente tamaño, que se mantiene en condiciones estables. Intuitivamente se puede pensar que la ley de Laplace no se cumple en el tejido elástico pulmonar. La realidad es que existe una sustancia que modifica la tensión a la que están sometidos los globos elásticos o alvéolos de diferente tamaño: el surfactante. NETTER 3 de 3 MENU

30 LEY DE LAPLACE EN EL PULMON La Fisiología Respiratoria de Julius Comroe ( año 1965 ) sigue siendo un ejemplo de descripción cuantitativa, modelo que se seguirá en este tema por su claridad didáctica. La tensión superficial es un concepto fundamental para entender el comportamiento elástico del pulmón y el aparente incumplimiento de las leyes físicas. En todo líquido hay moléculas que sufren atracción por parte de las otras moléculas en todas direcciones. Pero a nivel de la superficie de contacto entre líquido y aire la atracción es desigual; mayor hacia el interior del líquido y menor hacia el aire. clic clic A raíz de esta fuerza desigual, las moléculas de la superficie tienden a crear el área menor posible y ejercen una tensión hacia el interior del líquido. Es función de esta tensión superficial la forma que adopta una gota de un líquido. Ts Ts 1 de 5 MENU

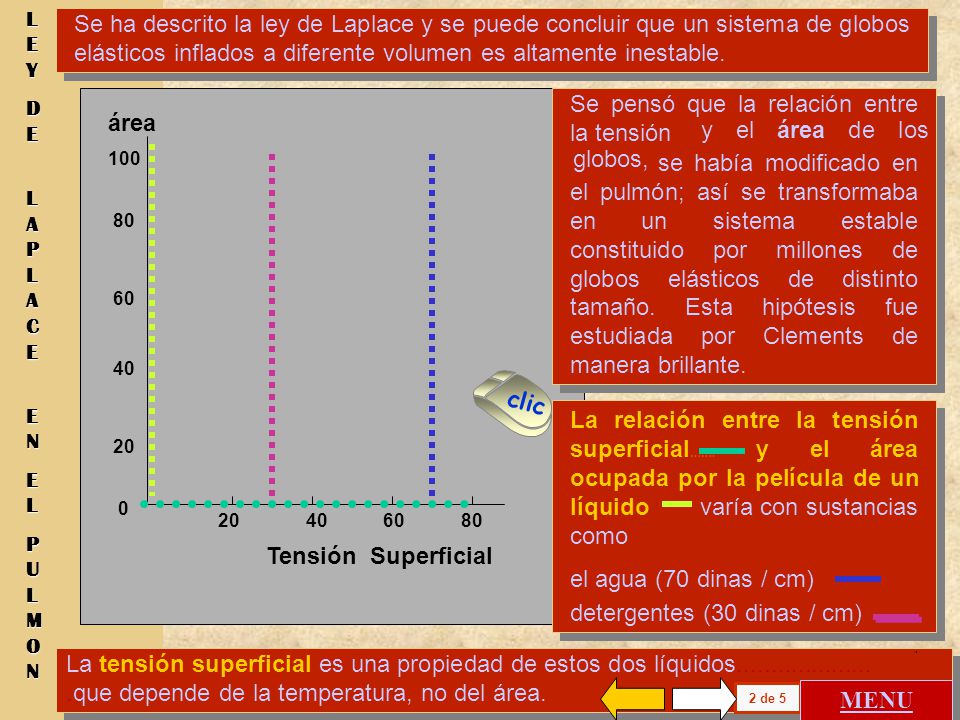

31 Se pensó que la relación entre la tensión y el área de los globos,
LEY DE LAPLACE EN EL PULMON Se ha descrito la ley de Laplace y se puede concluir que un sistema de globos elásticos inflados a diferente volumen es altamente inestable. 100 80 60 40 20 área Tensión Superficial Se pensó que la relación entre la tensión y el área de los globos, se había modificado en el pulmón; así se transformaba en un sistema estable constituido por millones de globos elásticos de distinto tamaño. Esta hipótesis fue estudiada por Clements de manera brillante. clic La relación entre la tensión superficial……. y el área ocupada por la película de un líquido varía con sustancias como el agua (70 dinas / cm) detergentes (30 dinas / cm) . La tensión superficial es una propiedad de estos dos líquidos que depende de la temperatura, no del área. 2 de 5 MENU

32 Cuando el área es grande la tensión superficial es alta
Para estudiar la influencia del área en la tensión superficial, se coloca un líquido formando una película cuya área se puede variar y un sistema para medir la fuerza por unidad de longitud (tensión) necesaria para romper la película. clic Cuando la película disminuye su área la tensión para el agua ( ) y para el detergente ( ) tiene un valor fijo, la que se mantiene aunque varíe el área. 100 80 60 40 20 área Tensión Superficial En cambio cuando se coloca un líquido obtenido de un macerado de pulmón la tensión desarrollada depende del área. clic Cuando el área es grande la tensión superficial es alta y disminuye su valor de manera proporcional a la disminución del área líquida. La tensión es baja cuando el área es pequeña y su valor va aumentando cuan do el área se hace mayor. Esta diferencia entre el acortamiento y el alargamiento de un sistema elástico se ha descrito como histéresis. 3 de 5 MENU

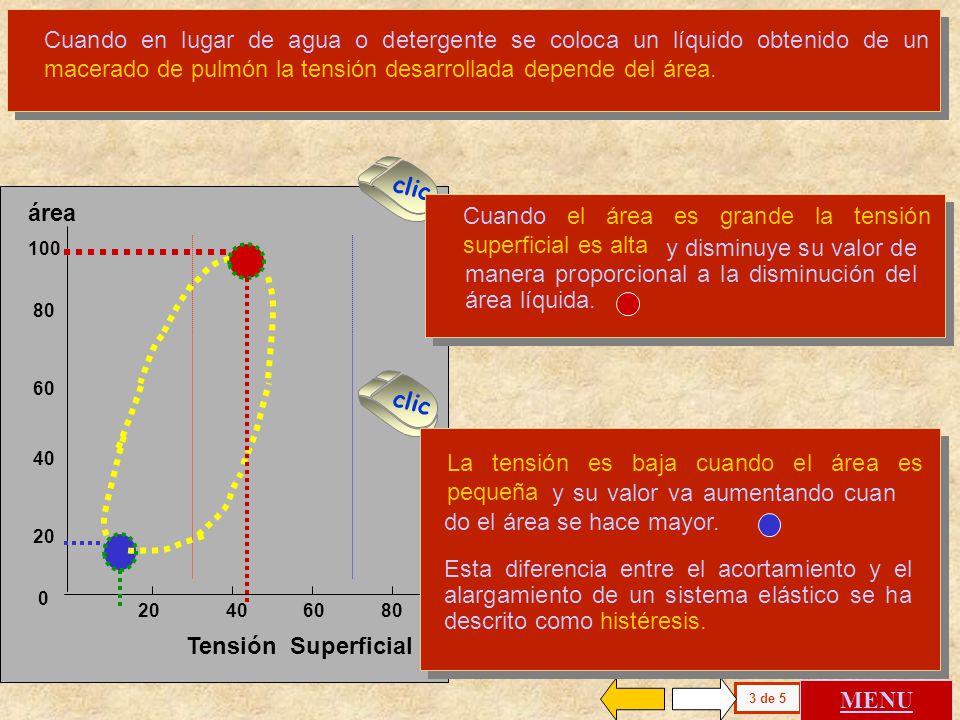

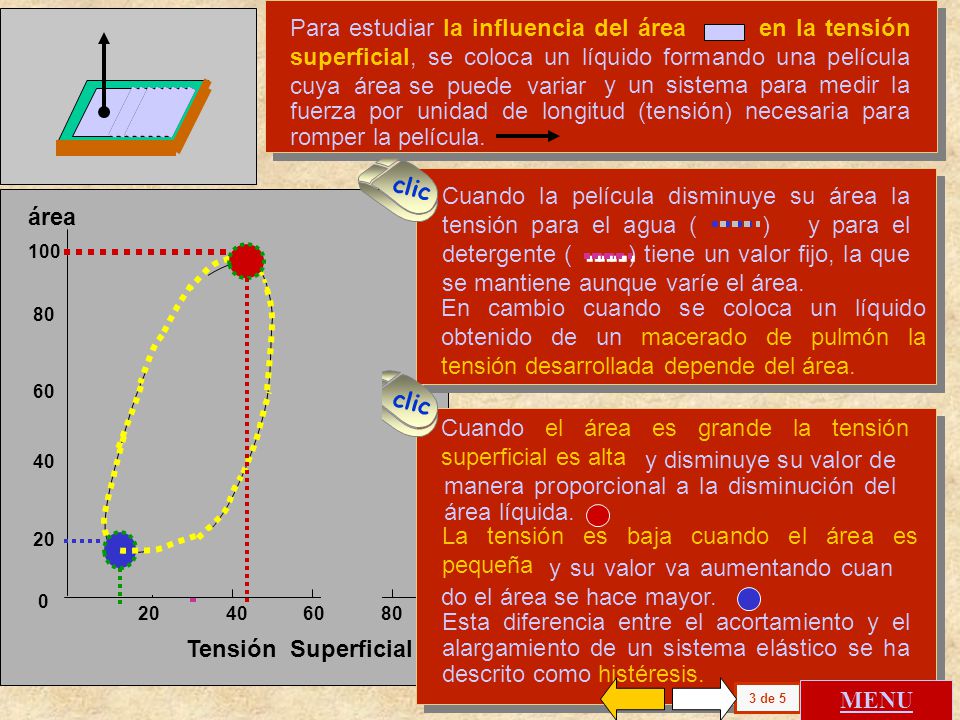

33 Cuando el área es grande la tensión superficial es alta
Cuando en lugar de agua o detergente se coloca un líquido obtenido de un macerado de pulmón la tensión desarrollada depende del área. clic 100 80 60 40 20 área Tensión Superficial Cuando el área es grande la tensión superficial es alta y disminuye su valor de manera proporcional a la disminución del área líquida. clic La tensión es baja cuando el área es pequeña y su valor va aumentando cuan do el área se hace mayor. Esta diferencia entre el acortamiento y el alargamiento de un sistema elástico se ha descrito como histéresis. 3 de 5 MENU

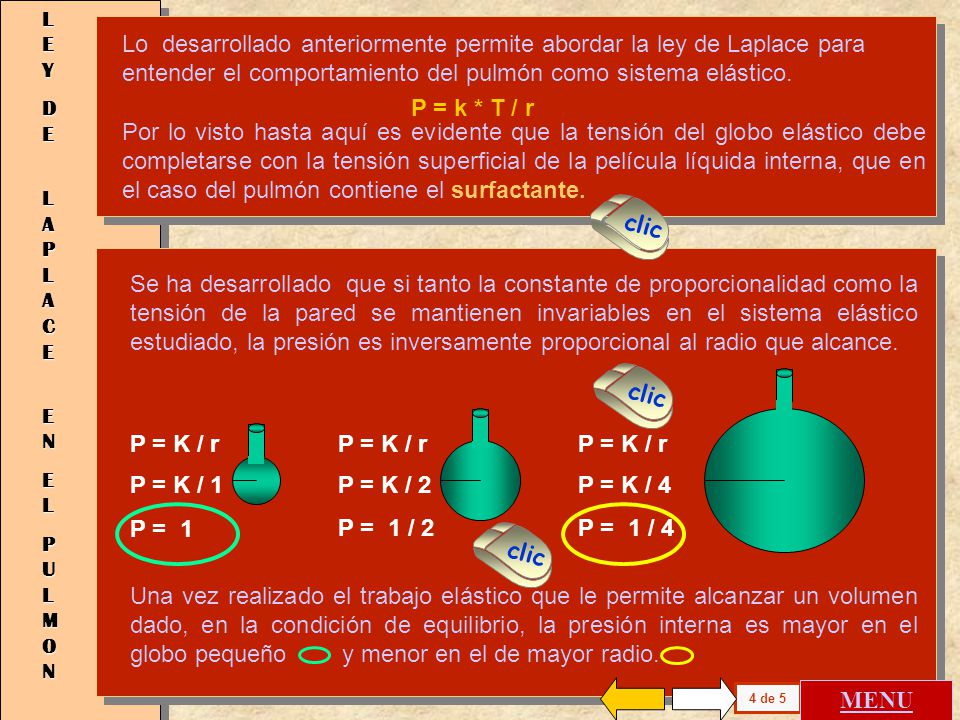

34 LEY DE LAPLACE EN EL PULMON Lo desarrollado anteriormente permite abordar la ley de Laplace para entender el comportamiento del pulmón como sistema elástico. P = k * T / r Por lo visto hasta aquí es evidente que la tensión del globo elástico debe completarse con la tensión superficial de la película líquida interna, que en el caso del pulmón contiene el surfactante. clic Se ha desarrollado que si tanto la constante de proporcionalidad como la tensión de la pared se mantienen invariables en el sistema elástico estudiado, la presión es inversamente proporcional al radio que alcance. P = K / 4 P = 1 / 4 P = K / r clic P = K / 2 P = 1 / 2 P = K / r P = K / 1 P = 1 P = K / r clic Una vez realizado el trabajo elástico que le permite alcanzar un volumen dado, en la condición de equilibrio, la presión interna es mayor en el globo pequeño y menor en el de mayor radio. 4 de 5 MENU

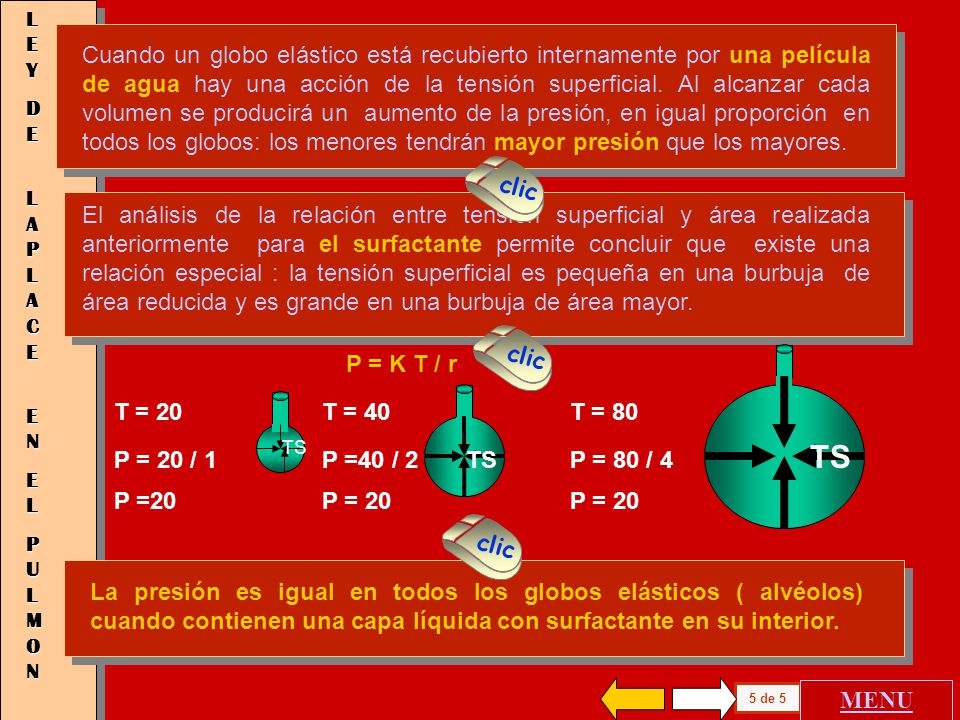

35 LEY DE LAPLACE EN EL PULMON Cuando un globo elástico está recubierto internamente por una película de agua hay una acción de la tensión superficial. Al alcanzar cada volumen se producirá un aumento de la presión, en igual proporción en todos los globos: los menores tendrán mayor presión que los mayores. clic El análisis de la relación entre tensión superficial y área realizada anteriormente para el surfactante permite concluir que existe una relación especial : la tensión superficial es pequeña en una burbuja de área reducida y es grande en una burbuja de área mayor. clic P = K T / r 4 2 T = 20 1 T = 40 T = 80 TS TS P = 20 / 1 P =40 / 2 TS P = 80 / 4 P =20 P = 20 P = 20 clic La presión es igual en todos los globos elásticos ( alvéolos) cuando contienen una capa líquida con surfactante en su interior. 5 de 5 MENU

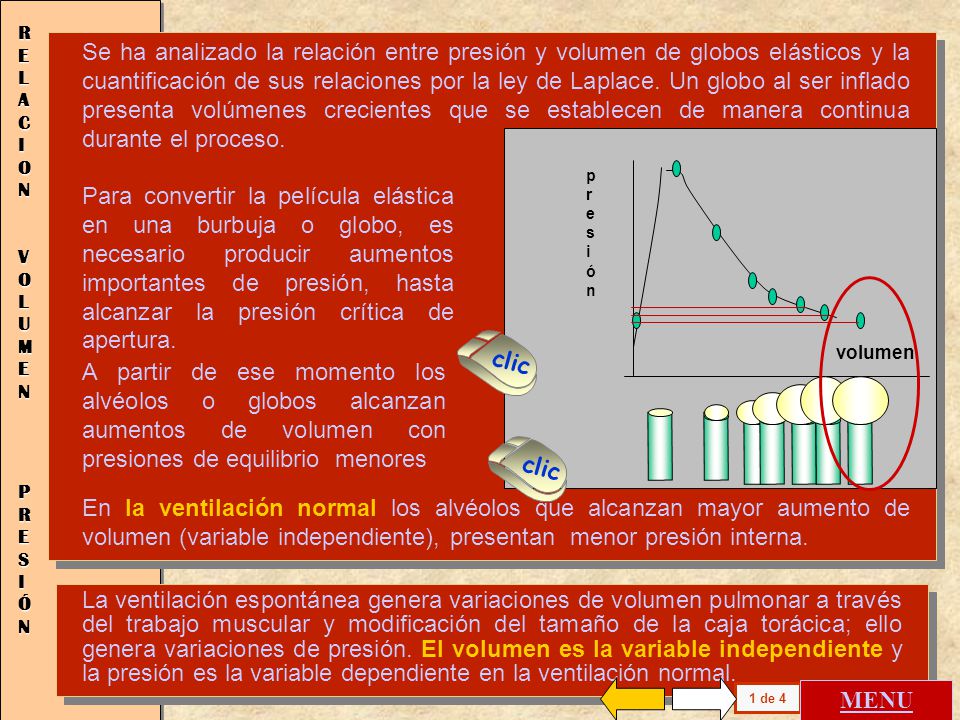

36 RELACION VOLUMEN PRESIÓN Se ha analizado la relación entre presión y volumen de globos elásticos y la cuantificación de sus relaciones por la ley de Laplace. Un globo al ser inflado presenta volúmenes crecientes que se establecen de manera continua durante el proceso. volumen presión Para convertir la película elástica en una burbuja o globo, es necesario producir aumentos importantes de presión, hasta alcanzar la presión crítica de apertura. clic A partir de ese momento los alvéolos o globos alcanzan aumentos de volumen con presiones de equilibrio menores clic En la ventilación normal los alvéolos que alcanzan mayor aumento de volumen (variable independiente), presentan menor presión interna. La ventilación espontánea genera variaciones de volumen pulmonar a través del trabajo muscular y modificación del tamaño de la caja torácica; ello genera variaciones de presión. El volumen es la variable independiente y la presión es la variable dependiente en la ventilación normal. 1 de 4 MENU

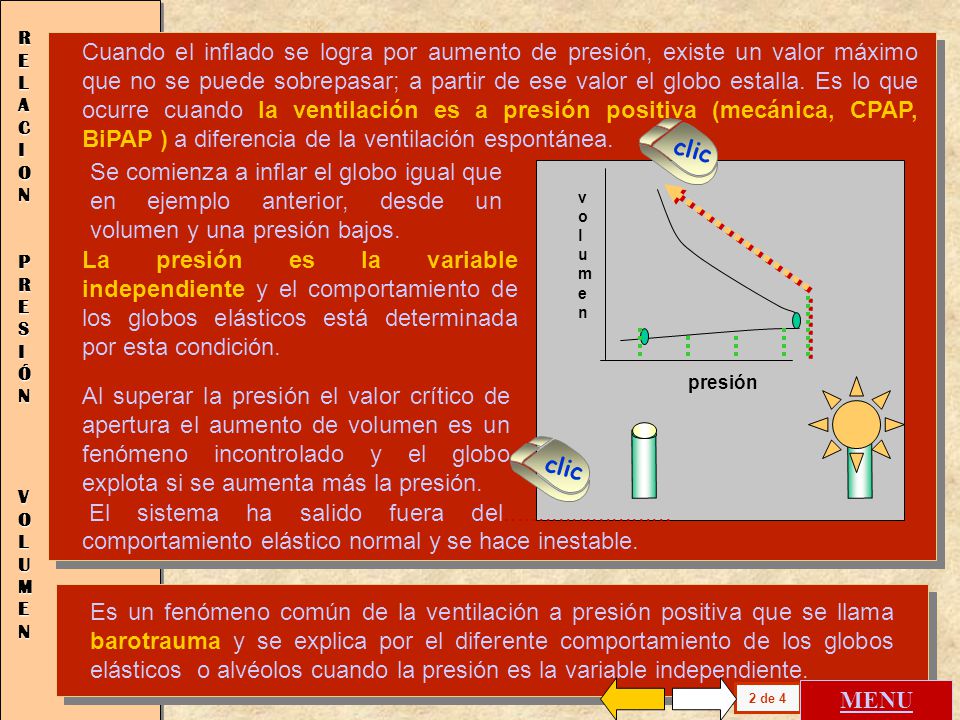

37 RELACION PRESIÓN VOLUMEN Cuando el inflado se logra por aumento de presión, existe un valor máximo que no se puede sobrepasar; a partir de ese valor el globo estalla. Es lo que ocurre cuando la ventilación es a presión positiva (mecánica, CPAP, BiPAP ) a diferencia de la ventilación espontánea. clic Se comienza a inflar el globo igual que en ejemplo anterior, desde un volumen y una presión bajos. volumen presión La presión es la variable independiente y el comportamiento de los globos elásticos está determinada por esta condición. Al superar la presión el valor crítico de apertura el aumento de volumen es un fenómeno incontrolado y el globo explota si se aumenta más la presión. clic El sistema ha salido fuera del comportamiento elástico normal y se hace inestable. Es un fenómeno común de la ventilación a presión positiva que se llama barotrauma y se explica por el diferente comportamiento de los globos elásticos o alvéolos cuando la presión es la variable independiente. 2 de 4 MENU

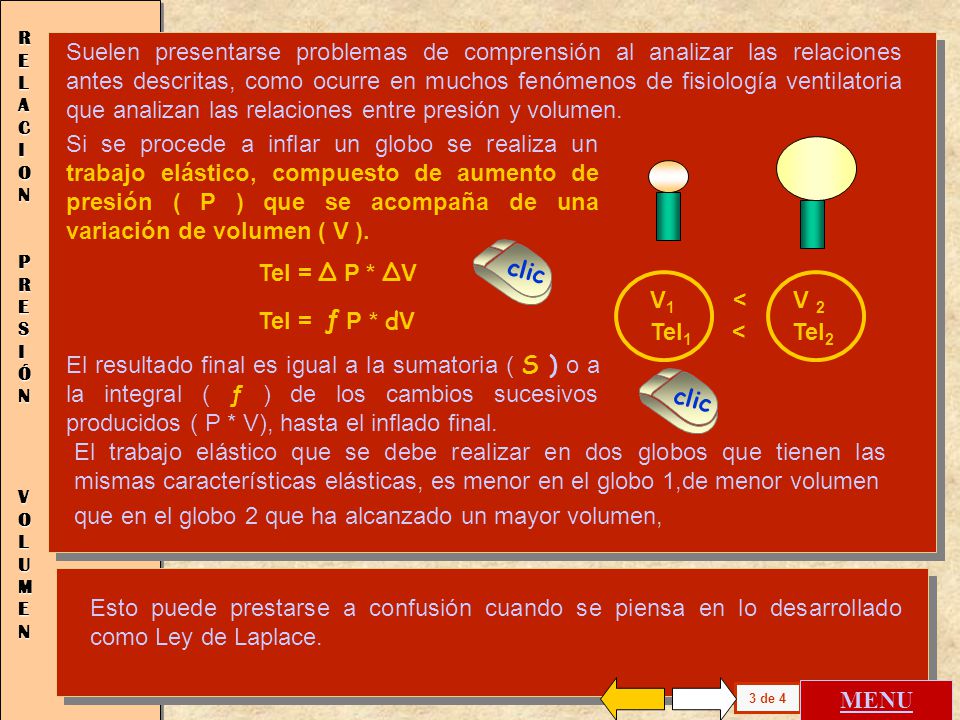

38 que en el globo 2 que ha alcanzado un mayor volumen,
RELACION PRESIÓN VOLUMEN Suelen presentarse problemas de comprensión al analizar las relaciones antes descritas, como ocurre en muchos fenómenos de fisiología ventilatoria que analizan las relaciones entre presión y volumen. Si se procede a inflar un globo se realiza un trabajo elástico, compuesto de aumento de presión ( P ) que se acompaña de una variación de volumen ( V ). Tel = Δ P * ΔV Tel = ƒ P * dV El resultado final es igual a la sumatoria ( S ) o a la integral ( ƒ ) de los cambios sucesivos producidos ( P * V), hasta el inflado final. clic V < V 2 Tel < Tel2 clic El trabajo elástico que se debe realizar en dos globos que tienen las mismas características elásticas, es menor en el globo 1,de menor volumen que en el globo 2 que ha alcanzado un mayor volumen, Esto puede prestarse a confusión cuando se piensa en lo desarrollado como Ley de Laplace. 3 de 4 MENU

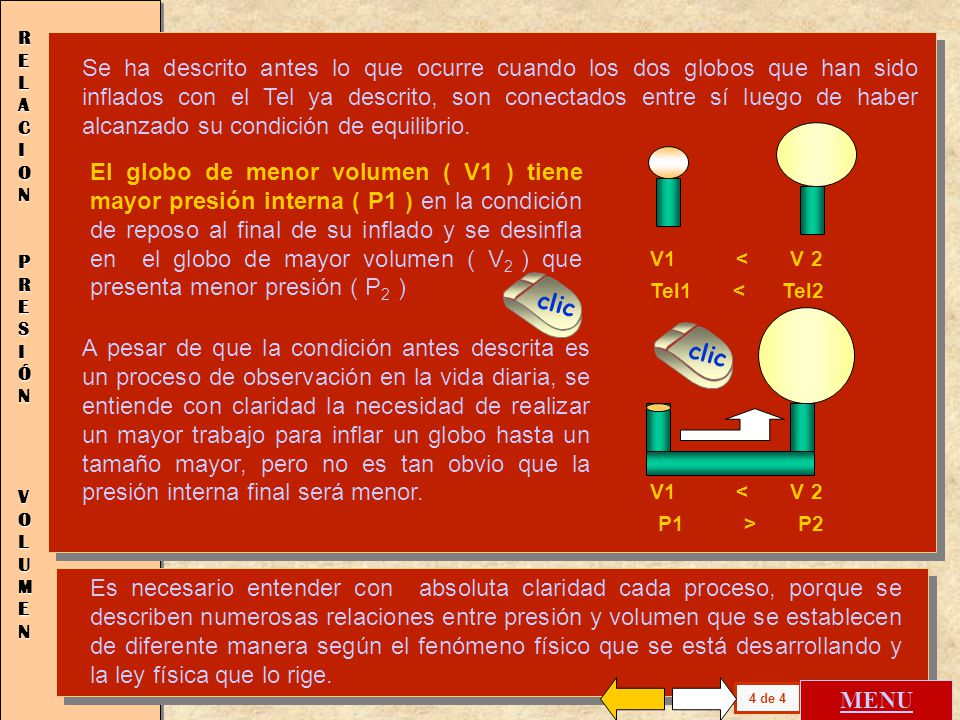

39 RELACION PRESIÓN VOLUMEN Se ha descrito antes lo que ocurre cuando los dos globos que han sido inflados con el Tel ya descrito, son conectados entre sí luego de haber alcanzado su condición de equilibrio. El globo de menor volumen ( V1 ) tiene mayor presión interna ( P1 ) en la condición de reposo al final de su inflado y se desinfla en el globo de mayor volumen ( V2 ) que presenta menor presión ( P2 ) V < V 2 clic Tel < Tel2 A pesar de que la condición antes descrita es un proceso de observación en la vida diaria, se entiende con claridad la necesidad de realizar un mayor trabajo para inflar un globo hasta un tamaño mayor, pero no es tan obvio que la presión interna final será menor. clic V < V 2 P > P2 Es necesario entender con absoluta claridad cada proceso, porque se describen numerosas relaciones entre presión y volumen que se establecen de diferente manera según el fenómeno físico que se está desarrollando y la ley física que lo rige. 4 de 4 MENU

40 GLOBO ELASTICO PRESION PLEURAL INSPIRACION ESPIRACION
PRESION INSPIRATORIA MAXIMA PRESION ESPIRATORIA MAXIMA RELAJACIÓN MENU GENERAL

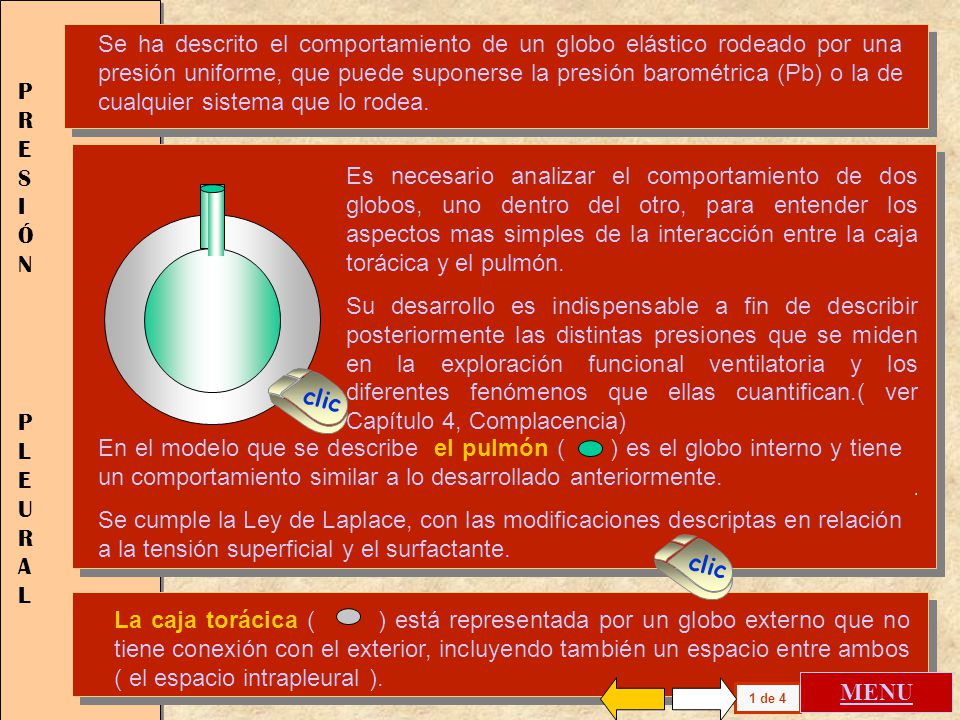

41 Se ha descrito el comportamiento de un globo elástico rodeado por una presión uniforme, que puede suponerse la presión barométrica (Pb) o la de cualquier sistema que lo rodea. PRESIÓN PLEURAL Es necesario analizar el comportamiento de dos globos, uno dentro del otro, para entender los aspectos mas simples de la interacción entre la caja torácica y el pulmón. Su desarrollo es indispensable a fin de describir posteriormente las distintas presiones que se miden en la exploración funcional ventilatoria y los diferentes fenómenos que ellas cuantifican.( ver Capítulo 4, Complacencia) clic En el modelo que se describe el pulmón ( ) es el globo interno y tiene un comportamiento similar a lo desarrollado anteriormente. Se cumple la Ley de Laplace, con las modificaciones descriptas en relación a la tensión superficial y el surfactante. . clic La caja torácica ( ) está representada por un globo externo que no tiene conexión con el exterior, incluyendo también un espacio entre ambos ( el espacio intrapleural ). MENU 1 de 4

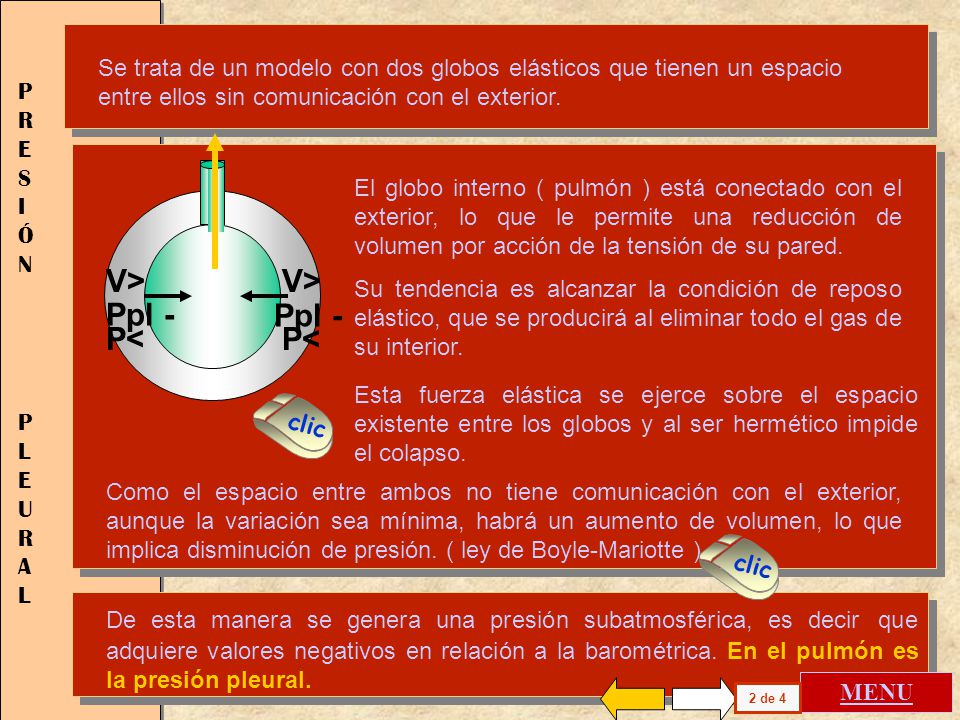

42 Se trata de un modelo con dos globos elásticos que tienen un espacio entre ellos sin comunicación con el exterior. PRESIÓN PLEURAL El globo interno ( pulmón ) está conectado con el exterior, lo que le permite una reducción de volumen por acción de la tensión de su pared. Su tendencia es alcanzar la condición de reposo elástico, que se producirá al eliminar todo el gas de su interior. V> P< Ppl - Esta fuerza elástica se ejerce sobre el espacio existente entre los globos y al ser hermético impide el colapso. clic Como el espacio entre ambos no tiene comunicación con el exterior, aunque la variación sea mínima, habrá un aumento de volumen, lo que implica disminución de presión. ( ley de Boyle-Mariotte ) clic De esta manera se genera una presión subatmosférica, es decir que adquiere valores negativos en relación a la barométrica. En el pulmón es la presión pleural. MENU 2 de 4

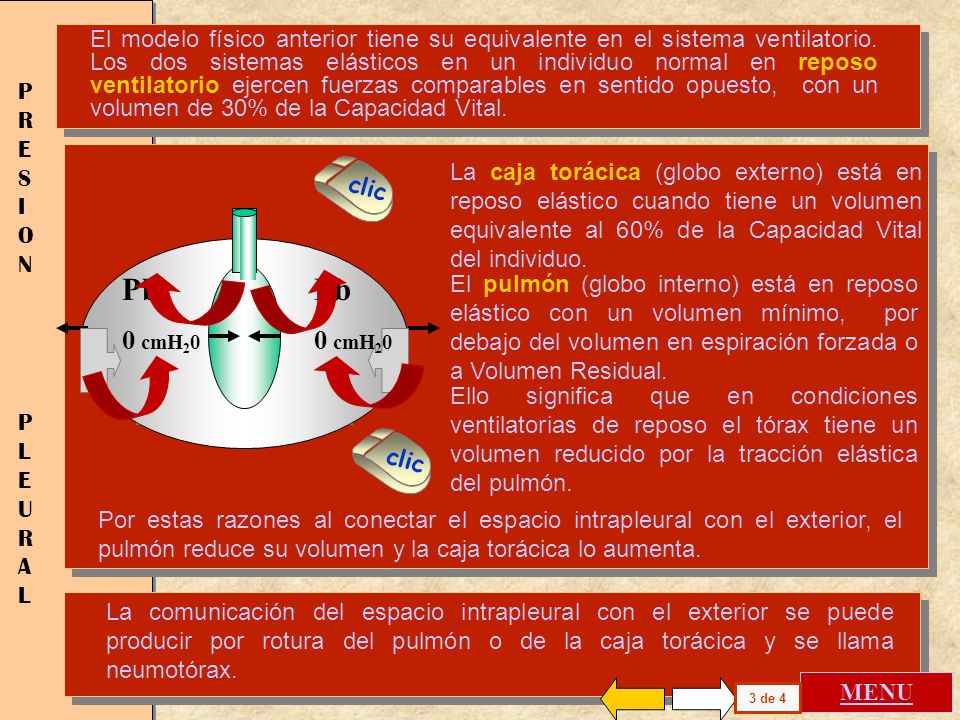

43 El modelo físico anterior tiene su equivalente en el sistema ventilatorio. Los dos sistemas elásticos en un individuo normal en reposo ventilatorio ejercen fuerzas comparables en sentido opuesto, con un volumen de 30% de la Capacidad Vital. PRESION PLEURAL clic La caja torácica (globo externo) está en reposo elástico cuando tiene un volumen equivalente al 60% de la Capacidad Vital del individuo. P - Pb 0 cmH20 El pulmón (globo interno) está en reposo elástico con un volumen mínimo, por debajo del volumen en espiración forzada o a Volumen Residual. Ello significa que en condiciones ventilatorias de reposo el tórax tiene un volumen reducido por la tracción elástica del pulmón. clic Por estas razones al conectar el espacio intrapleural con el exterior, el pulmón reduce su volumen y la caja torácica lo aumenta. La comunicación del espacio intrapleural con el exterior se puede producir por rotura del pulmón o de la caja torácica y se llama neumotórax. MENU 3 de 4

44 La estructura normal del pulmón dentro del tórax puede alterarse al producirse ingreso de sustancias en la cavidad intrapleural (gas, sangre, exudados) El neumotórax se refiere al ingreso de gas de manera anormal en el espacio intrapleural. o por comunicación con el exterior a través del pulmón . Su origen puede ser a través de la caja torácica clic clic Normal En ambos casos se produ cirá una dismi nución del volumen del pulmón . Dependiendo de la disminu ción de la venti lación alveolar habrá hipoxia e hipercapnia. Neumotórax Pulmón derecho MENU 4 de 4

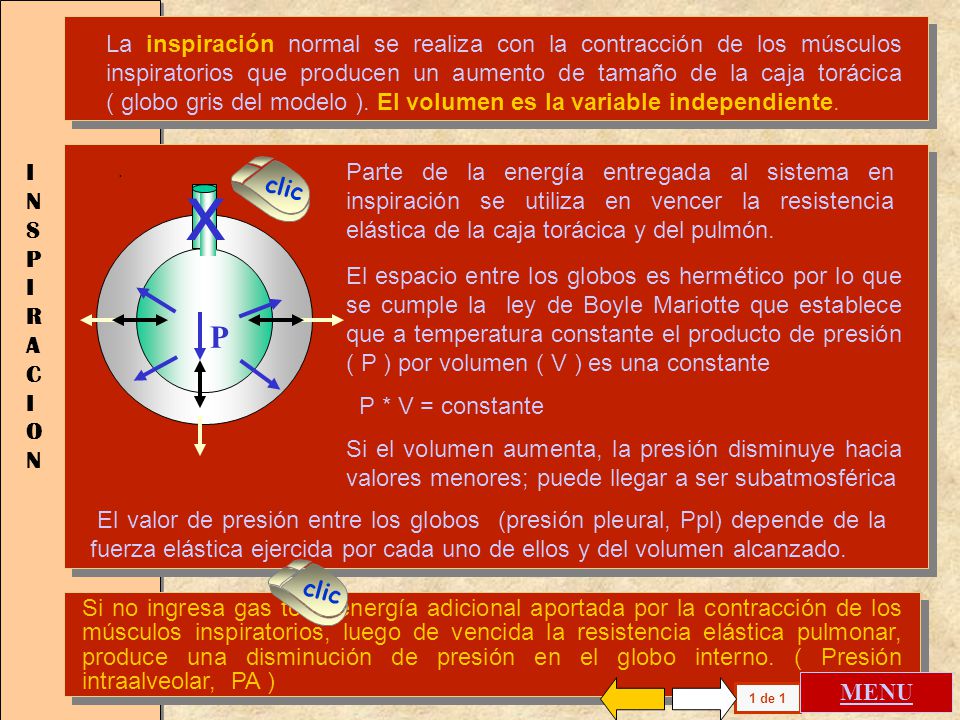

45 La inspiración normal se realiza con la contracción de los músculos inspiratorios que producen un aumento de tamaño de la caja torácica ( globo gris del modelo ). El volumen es la variable independiente. INSPIRACION clic Parte de la energía entregada al sistema en inspiración se utiliza en vencer la resistencia elástica de la caja torácica y del pulmón. . x El espacio entre los globos es hermético por lo que se cumple la ley de Boyle Mariotte que establece que a temperatura constante el producto de presión ( P ) por volumen ( V ) es una constante P * V = constante Si el volumen aumenta, la presión disminuye hacia valores menores; puede llegar a ser subatmosférica P El valor de presión entre los globos (presión pleural, Ppl) depende de la fuerza elástica ejercida por cada uno de ellos y del volumen alcanzado. clic Si no ingresa gas toda energía adicional aportada por la contracción de los músculos inspiratorios, luego de vencida la resistencia elástica pulmonar, produce una disminución de presión en el globo interno. ( Presión intraalveolar, PA ) MENU 1 de 1

46 Si en la inspiración descrita anteriormente se permite el movimiento de gas, éste se desplazará por el gradiente de presión generado desde el exterior al interior del globo, con aumento del tamaño del sistema elástico x x ESPIRACIÓN clic Durante la espiración la disminución del tamaño de la caja se produce por simple relajamiento de los músculos inspiratorios (espiración pasiva) o por contracción de los músculos espiratorios (espiración activa). P P se produce un aumento de la presión por la liberación de la energía elástica acumulada por el globo interno en la inspiración. Si no se permite el movimiento del gas, clic Las presiones supraatmosféricas generadas por la retracción elástica del globo, originan frente a la presión barométrica externa un gradiente de presión, que permite la salida del gas del globo interior y el regreso a la condición inicial del globo exterior (espiración pasiva) clic También puede originarse la salida del gas hacia el exterior por la energía aportada por los músculos espiratorios en su contracción (espiración activa).(ver Capítulo 3, Trabajo Ventilatorio) MENU 1 de 2

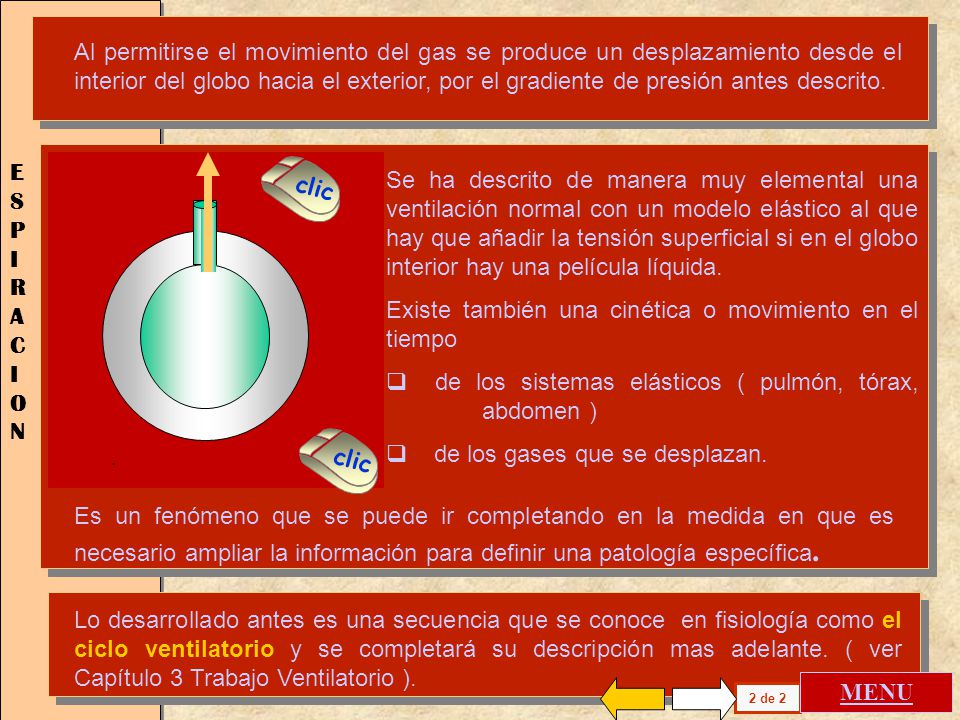

47 Al permitirse el movimiento del gas se produce un desplazamiento desde el interior del globo hacia el exterior, por el gradiente de presión antes descrito. ESPIRACION x clic Se ha descrito de manera muy elemental una ventilación normal con un modelo elástico al que hay que añadir la tensión superficial si en el globo interior hay una película líquida. Existe también una cinética o movimiento en el tiempo de los sistemas elásticos ( pulmón, tórax, abdomen ) de los gases que se desplazan. P clic . Es un fenómeno que se puede ir completando en la medida en que es necesario ampliar la información para definir una patología específica. Lo desarrollado antes es una secuencia que se conoce en fisiología como el ciclo ventilatorio y se completará su descripción mas adelante. ( ver Capítulo 3 Trabajo Ventilatorio ). MENU 2 de 2

48 Es importante aclarar aquí algunos conceptos que se usarán en la medición y descripción de la Presión Inspiratoria Máxima (Pimax) y de la Presión Espira toria Máxima (Pemax). PRESIONES MAXIMAS X X Volumen Residual (VR) Capacidad Pulmonar Total P P clic clic clic Para medir la Pimax a VR se realiza primero una espiración forzada y con el volumen intrapulmonar a VR se produce un esfuerzo inspiratorio máximo a glotis cerrada. Para medir la Pimax a CPT se realiza primero una inspiración forzada y con el volumen intrapulmonar a CPT se produce un esfuerzo inspiratorio máximo a glotis cerrada. clic Los múscu los inspiratorios están estirados al máximo y por ello no pueden realizar un gran esfuerzo; generan una presión subatmosférica menor que a VR. Los músculos inspiratorios están por debajo de su condición de reposo elástico por lo que generan una fuerza importante y una gran presión subatmosférica. MENU 1 de 2

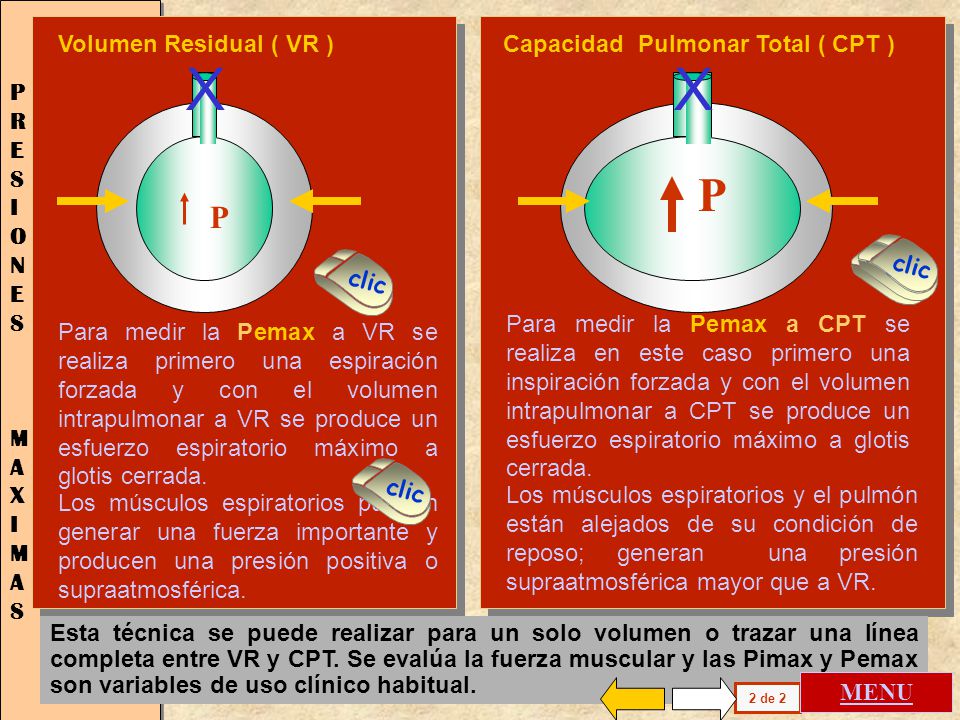

49 X X P P Volumen Residual ( VR ) Capacidad Pulmonar Total ( CPT )
PRESIONES MAXIMAS P P clic clic clic Para medir la Pemax a CPT se realiza en este caso primero una inspiración forzada y con el volumen intrapulmonar a CPT se produce un esfuerzo espiratorio máximo a glotis cerrada. Para medir la Pemax a VR se realiza primero una espiración forzada y con el volumen intrapulmonar a VR se produce un esfuerzo espiratorio máximo a glotis cerrada. clic Los músculos espiratorios y el pulmón están alejados de su condición de reposo; generan una presión supraatmosférica mayor que a VR. Los músculos espiratorios pueden generar una fuerza importante y producen una presión positiva o supraatmosférica. Esta técnica se puede realizar para un solo volumen o trazar una línea completa entre VR y CPT. Se evalúa la fuerza muscular y las Pimax y Pemax son variables de uso clínico habitual. MENU 2 de 2

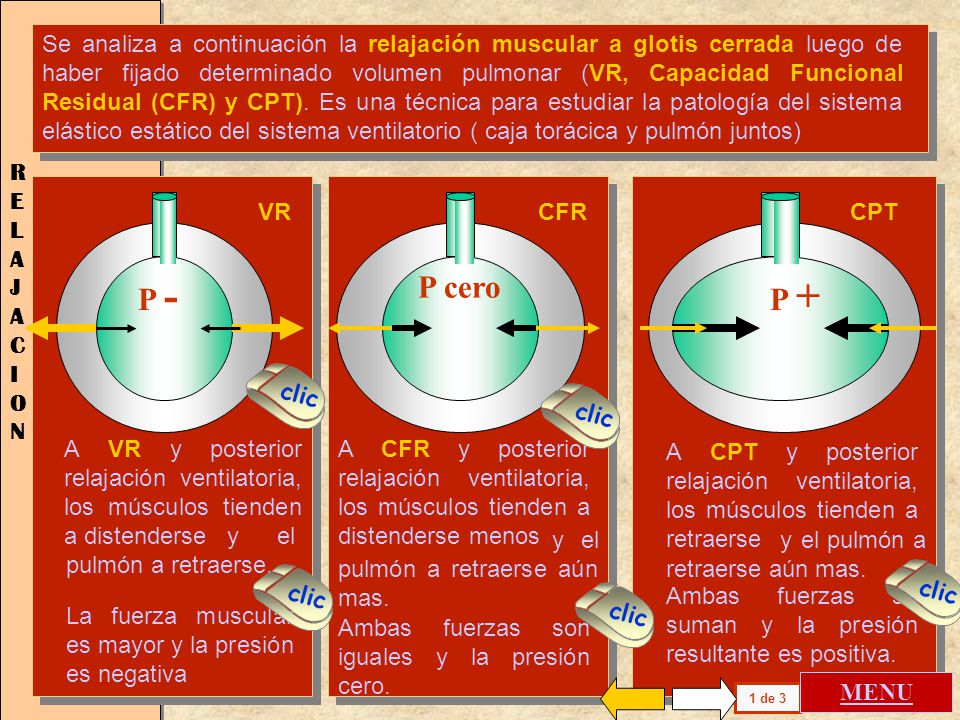

50 Se analiza a continuación la relajación muscular a glotis cerrada luego de haber fijado determinado volumen pulmonar (VR, Capacidad Funcional Residual (CFR) y CPT). Es una técnica para estudiar la patología del sistema elástico estático del sistema ventilatorio ( caja torácica y pulmón juntos) RELAJACION VR CFR CPT P - P cero P + clic clic A VR y posterior relajación ventilatoria, los músculos tienden a distenderse A CFR y posterior relajación ventilatoria, los músculos tienden a distenderse menos A CPT y posterior relajación ventilatoria, los músculos tienden a retraerse y el pulmón a retraerse. y el pulmón a retraerse aún mas. y el pulmón a retraerse aún mas. clic clic clic Ambas fuerzas se suman y la presión resultante es positiva. La fuerza muscular es mayor y la presión es negativa Ambas fuerzas son iguales y la presión cero. MENU 1 de 3

51 La curva de relajación del sistema ventilatorio, estudia el comportamiento del conjunto que constituyen el pulmón y los músculos de la caja torácica. Este fenómeno se analizará nuevamente en el capítulo de trabajo ventilatorio, donde es necesario aplicar los conocimientos físicos básicos antes desarro llados 100 80 60 40 20 Volumen (% de CV) Presión Alveolar CFR CPT VR RELAJACION Al medir la presión transpulmonar (Pa – Ppl) y relacionarla con las variaciones de volumen pulmonar, se está realizando el estudio por separado de las propiedades elásticas del pulmón. Es lo que se ha aceptado que se llamará en este programa complacencia pulmonar. MENU 2 de 3

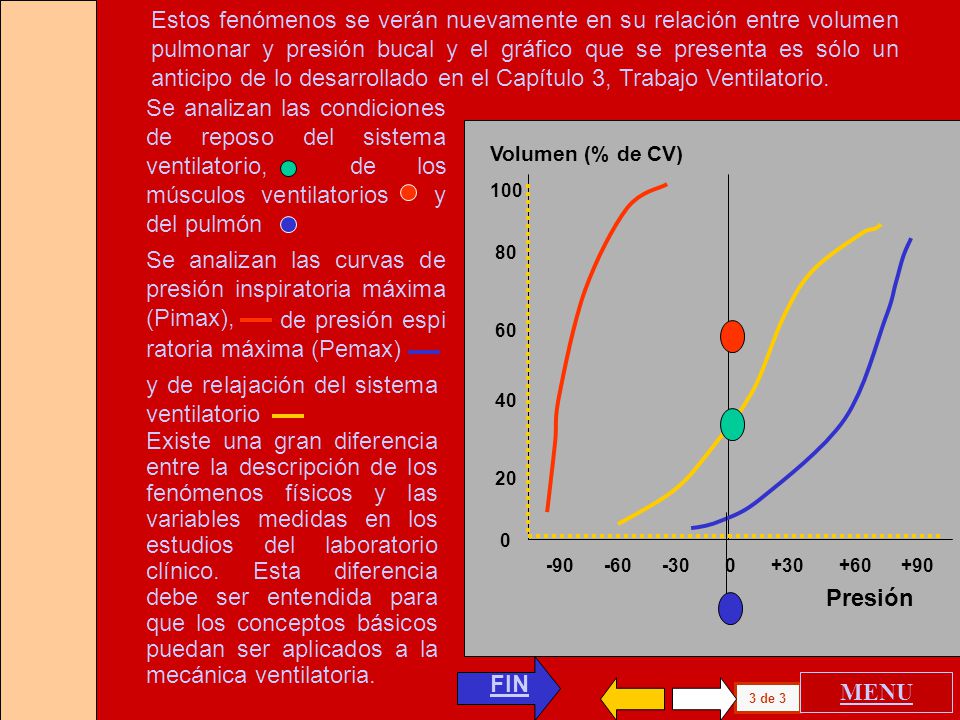

52 Se analizan las curvas de presión inspiratoria máxima (Pimax),
Estos fenómenos se verán nuevamente en su relación entre volumen pulmonar y presión bucal y el gráfico que se presenta es sólo un anticipo de lo desarrollado en el Capítulo 3, Trabajo Ventilatorio. Se analizan las condiciones de reposo del sistema ventilatorio, de los músculos ventilatorios y del pulmón 100 80 60 40 20 Volumen (% de CV) Presión Se analizan las curvas de presión inspiratoria máxima (Pimax), de presión espi ratoria máxima (Pemax) y de relajación del sistema ventilatorio Existe una gran diferencia entre la descripción de los fenómenos físicos y las variables medidas en los estudios del laboratorio clínico. Esta diferencia debe ser entendida para que los conceptos básicos puedan ser aplicados a la mecánica ventilatoria. FIN MENU 3 de 3

53 del Programa Interactivo ha llegado a su fin.
El Capítulo 1 CONCEPTOS FISICOS del Programa Interactivo ha llegado a su fin. MENU GENERAL FIN
