1 UNIVERSIDAD DE ORIENTE NÚCLEO DE BOLÍVAR
ESCUELA DE CIENCIAS DE LA TIERRA DEPARTAMENTO DE ING. CIVIL INSTALACIONES SANITARIAS PARA EDIFICIOS Profesor: Bachilleres: Ing. Carlos Pérez Carranza, Nurys C. I: Rodríguez, Virginia. C. I: CIUDAD BOLÍVAR, JUNIO DEL 2006

2 SISTEMA DE PRESIÓN CONSTANTE
Es un sistema de bombeo de velocidad fija, que controla a la red de dos o más bombas funcionando en paralelo, las cuales se encienden y apagan de acuerdo a la demanda o gasto de la red.

3 COMPONENTES Y FUNCIONAMIENTO DEL SISTEMA
Tuberías de Descarga Tubería de Retorno Tubería de Limpieza Tuberías de Succión

4 ¿CUÁNDO UTILIZAR ESTE SISTEMA?
Los Sistemas de P.C, tienen aplicación práctica cuando los sistemas hidroneumáticos dejan de ser económicos. Cuando la Pmáx del S.H, es ≥ a 70m de altura de agua. Cuando la capacidad del estanque hidroneumático es ≥ a 3000 galones. Cuando el Qmáx estimado para el sistema es ≥ 20 LPS.

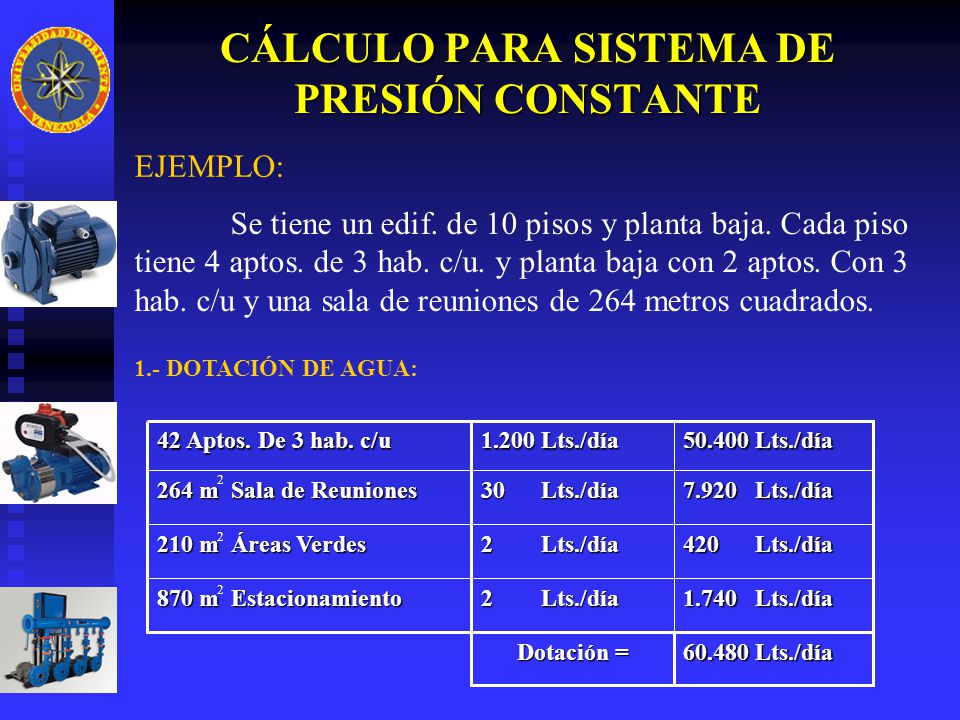

5 CÁLCULO PARA SISTEMA DE PRESIÓN CONSTANTE
EJEMPLO: Se tiene un edif. de 10 pisos y planta baja. Cada piso tiene 4 aptos. de 3 hab. c/u. y planta baja con 2 aptos. Con 3 hab. c/u y una sala de reuniones de 264 metros cuadrados. 1.- DOTACIÓN DE AGUA: Lts./día Dotación = Lts./día Lts./día 870 m Estacionamiento Lts./día 210 m Áreas Verdes Lts./día Lts./día 264 m Sala de Reuniones Lts./día 1.200 Lts./día 42 Aptos. De 3 hab. c/u 2

6 CÁLCULO PARA SISTEMA DE PRESIÓN CONSTANTE

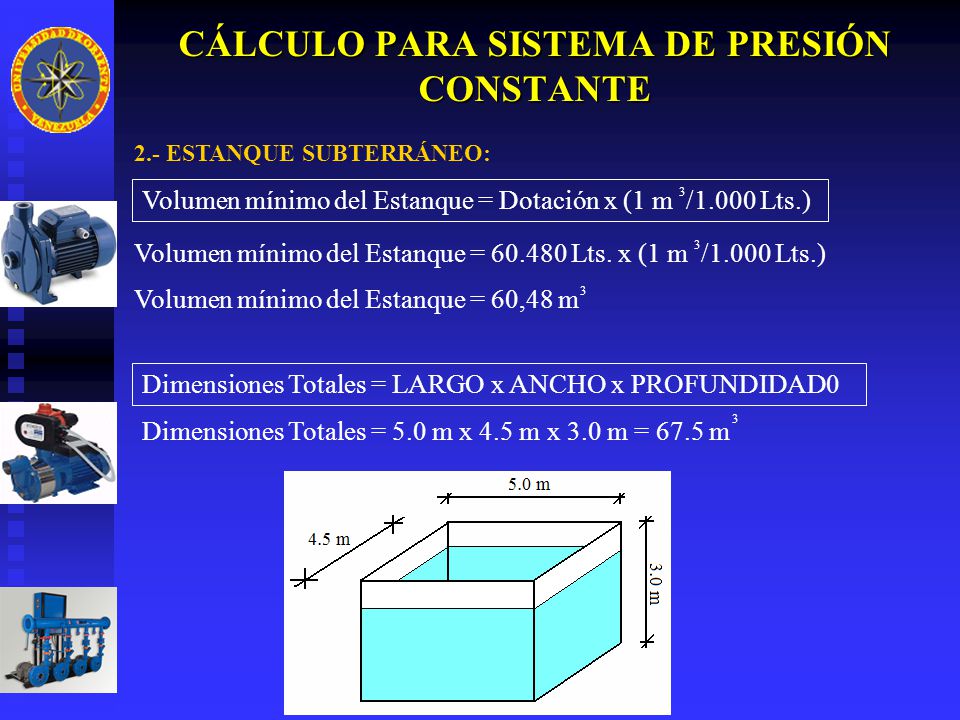

2.- ESTANQUE SUBTERRÁNEO: Volumen mínimo del Estanque = Dotación x (1 m /1.000 Lts.) 3 Volumen mínimo del Estanque = Lts. x (1 m /1.000 Lts.) 3 Volumen mínimo del Estanque = 60,48 m 3 Dimensiones Totales = LARGO x ANCHO x PROFUNDIDAD0 Dimensiones Totales = 5.0 m x 4.5 m x 3.0 m = 67.5 m 3

7 CÁLCULO PARA SISTEMA DE PRESIÓN CONSTANTE
3.- CAUDAL MÁXIMO DE DEMANDA: seg./día Q máx. = Dotación diaria x (8 a 10) Lts./día x (10) seg./día Q máx. = Q máx. = 7 LPS.

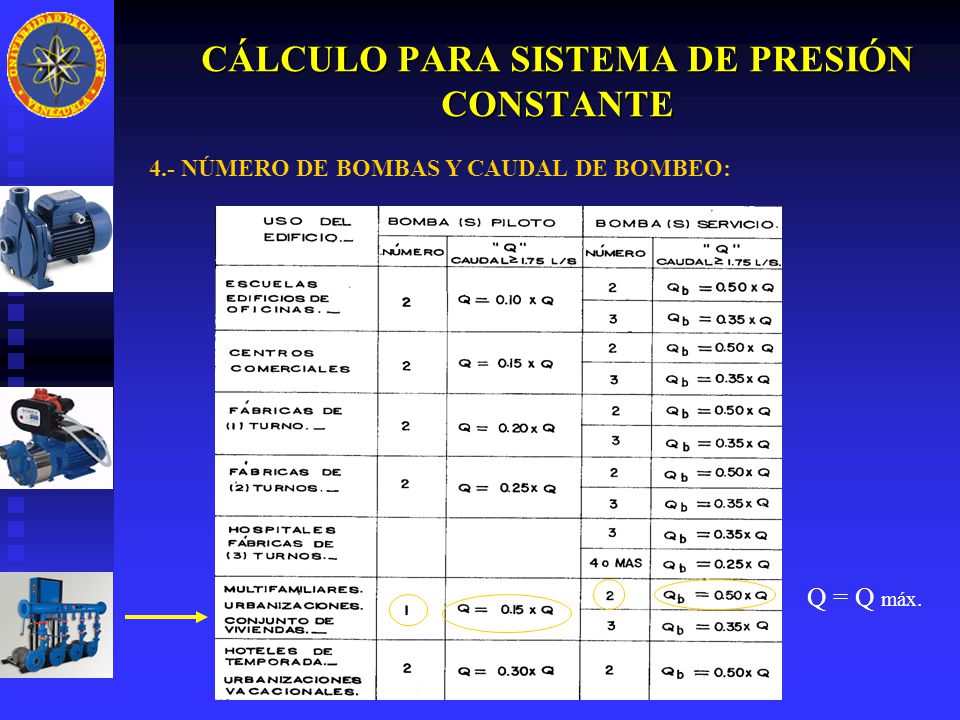

8 CÁLCULO PARA SISTEMA DE PRESIÓN CONSTANTE
4.- NÚMERO DE BOMBAS Y CAUDAL DE BOMBEO: Q = Q máx.

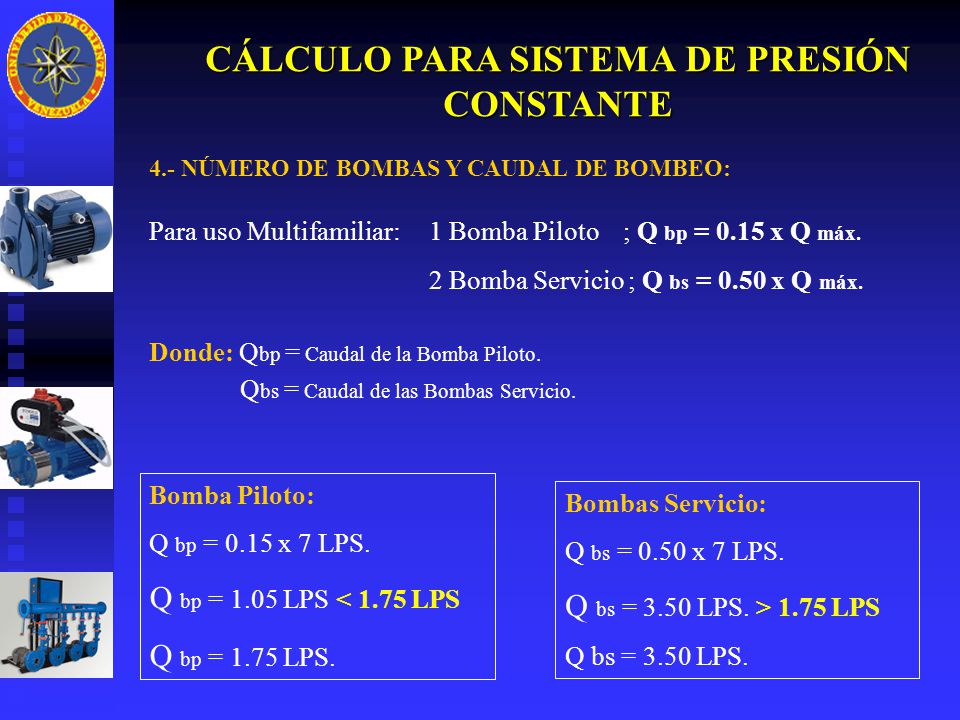

9 CÁLCULO PARA SISTEMA DE PRESIÓN CONSTANTE
4.- NÚMERO DE BOMBAS Y CAUDAL DE BOMBEO: Para uso Multifamiliar: 1 Bomba Piloto ; Q bp = 0.15 x Q máx. 2 Bomba Servicio ; Q bs = 0.50 x Q máx. Donde: Qbp = Caudal de la Bomba Piloto. Qbs = Caudal de las Bombas Servicio. Bomba Piloto: Q bp = 0.15 x 7 LPS. Q bp = 1.05 LPS < 1.75 LPS Q bp = 1.75 LPS. Bombas Servicio: Q bs = 0.50 x 7 LPS. Q bs = 3.50 LPS. > 1.75 LPS Q bs = 3.50 LPS.

10 CÁLCULO PARA SISTEMA DE PRESIÓN CONSTANTE

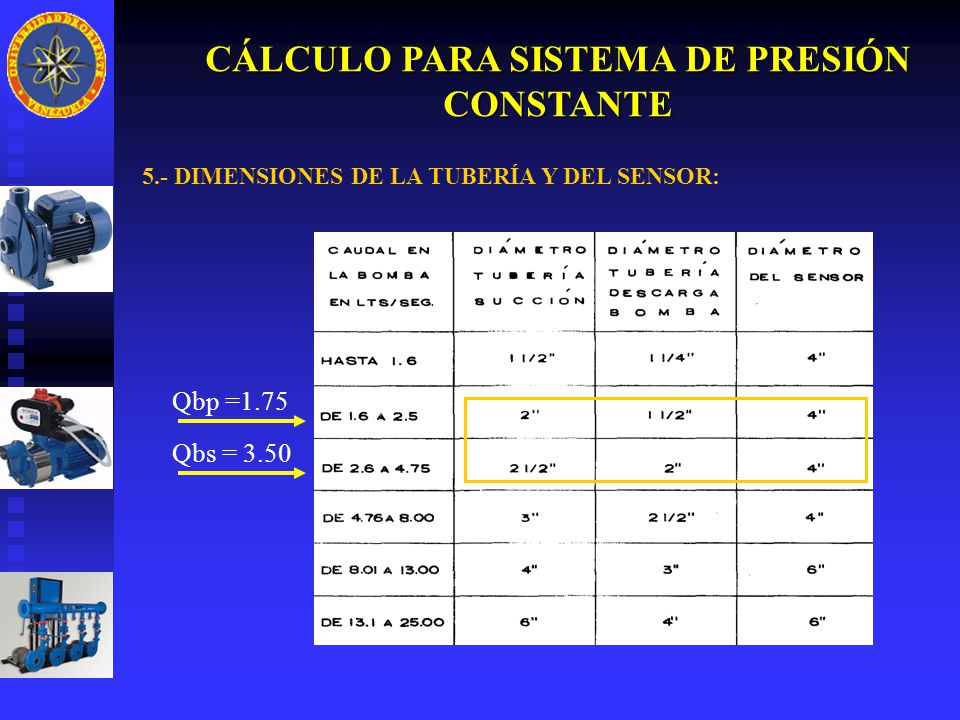

5.- DIMENSIONES DE LA TUBERÍA Y DEL SENSOR: Qbp =1.75 Qbs = 3.50

11 CÁLCULO PARA SISTEMA DE PRESIÓN CONSTANTE

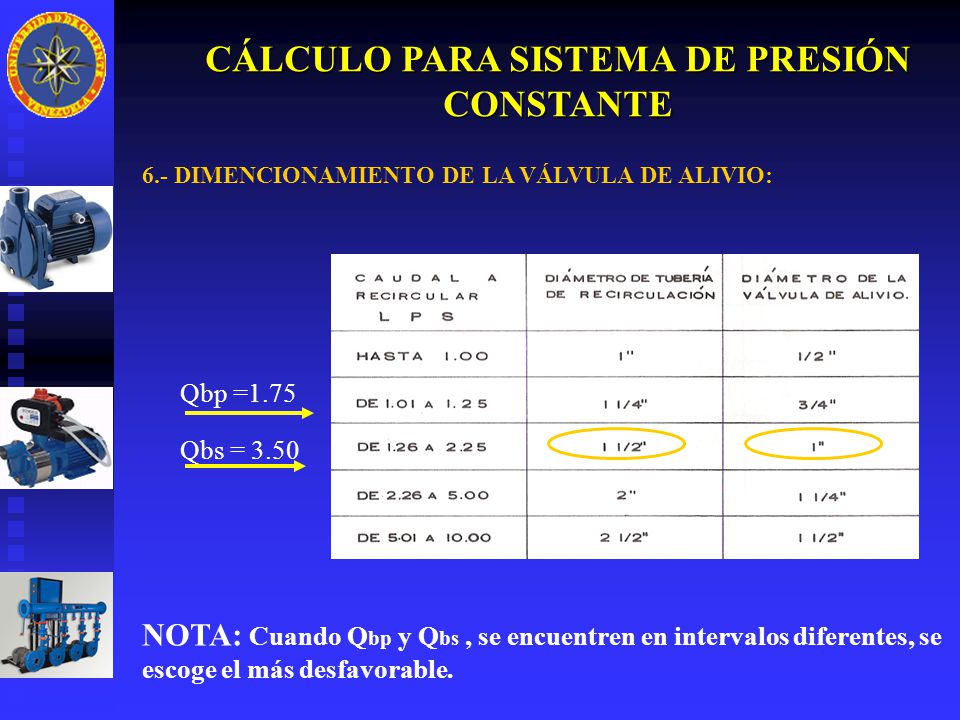

6.- DIMENCIONAMIENTO DE LA VÁLVULA DE ALIVIO: Qbp =1.75 Qbs = 3.50 NOTA: Cuando Qbp y Qbs , se encuentren en intervalos diferentes, se escoge el más desfavorable.

12 CÁLCULO PARA SISTEMA DE PRESIÓN CONSTANTE

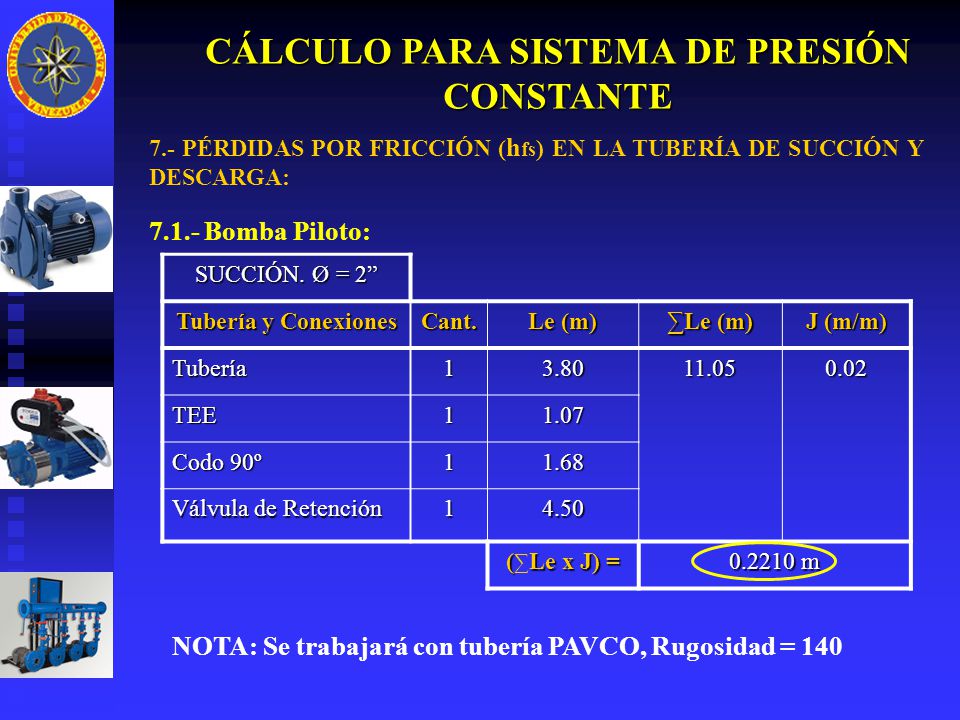

7.- PÉRDIDAS POR FRICCIÓN (hfs) EN LA TUBERÍA DE SUCCIÓN Y DESCARGA: 7.1.- Bomba Piloto: SUCCIÓN. Ø = 2” Tubería y Conexiones Cant. Le (m) ∑Le (m) J (m/m) Tubería 1 3.80 11.05 0.02 TEE 1.07 Codo 90º 1.68 Válvula de Retención 4.50 (∑Le x J) = m NOTA: Se trabajará con tubería PAVCO, Rugosidad = 140

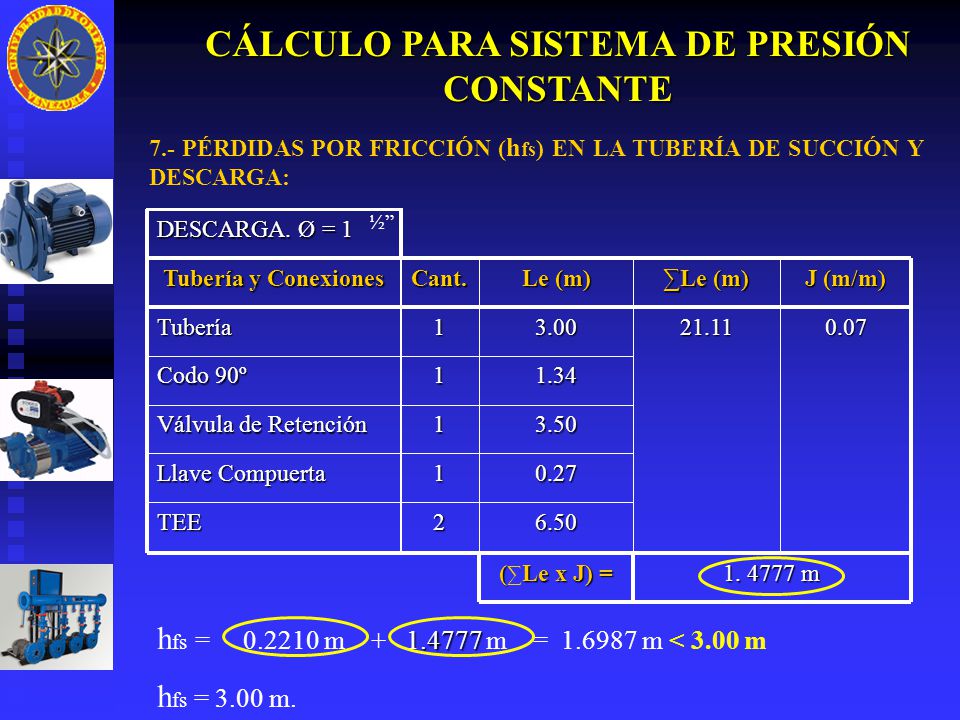

13 CÁLCULO PARA SISTEMA DE PRESIÓN CONSTANTE
7.- PÉRDIDAS POR FRICCIÓN (hfs) EN LA TUBERÍA DE SUCCIÓN Y DESCARGA: 3.50 1 Válvula de Retención m (∑Le x J) = 6.50 2 TEE 0.27 Llave Compuerta 1.34 Codo 90º 0.07 21.11 3.00 Tubería J (m/m) ∑Le (m) Le (m) Cant. Tubería y Conexiones DESCARGA. Ø = 1 ½” hfs = m m = m < 3.00 m hfs = 3.00 m.

14 CÁLCULO PARA SISTEMA DE PRESIÓN CONSTANTE

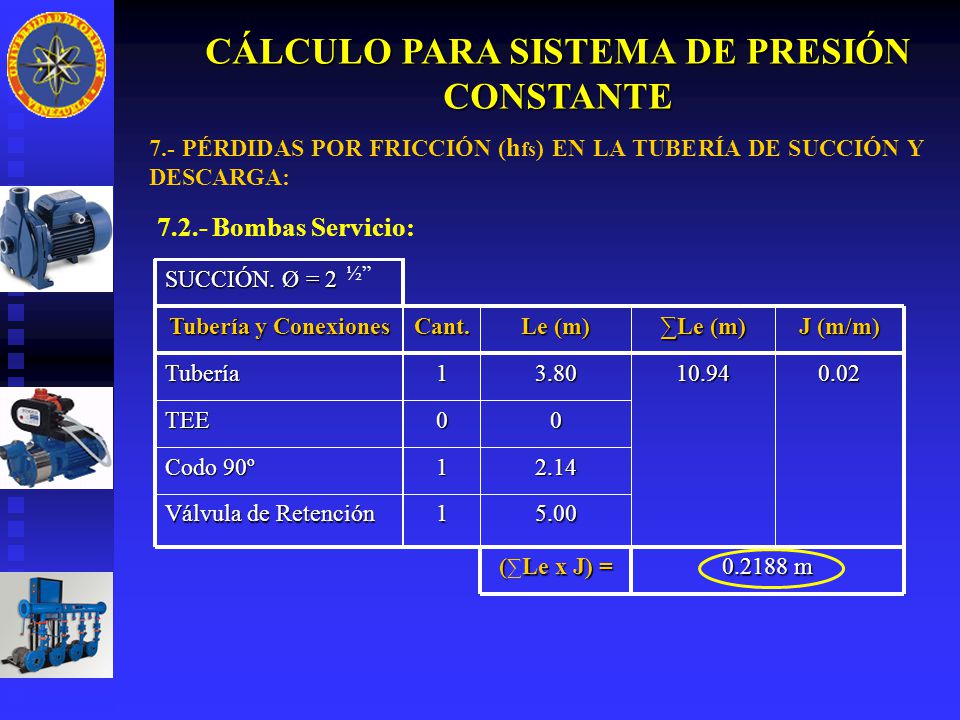

7.- PÉRDIDAS POR FRICCIÓN (hfs) EN LA TUBERÍA DE SUCCIÓN Y DESCARGA: 7.2.- Bombas Servicio: m (∑Le x J) = 5.00 1 Válvula de Retención 2.14 Codo 90º TEE 0.02 10.94 3.80 Tubería J (m/m) ∑Le (m) Le (m) Cant. Tubería y Conexiones SUCCIÓN. Ø = 2 ½”

15 CÁLCULO PARA SISTEMA DE PRESIÓN CONSTANTE
7.- PÉRDIDAS POR FRICCIÓN (hfs) EN LA TUBERÍA DE SUCCIÓN Y DESCARGA: DESCARGA. Ø = 2” Tubería y Conexiones Cant. Le (m) ∑Le (m) J (m/m) Tubería 1 3.00 11.69 0.06 Codo 90º 1.68 Válvula de Retención 4.50 Llave Compuerta 0.37 TEE 2 1.07 (∑Le x J) = m hfs = m m = m < 3.00 m hfs = 3.00 m.

16 CÁLCULO PARA SISTEMA DE PRESIÓN CONSTANTE

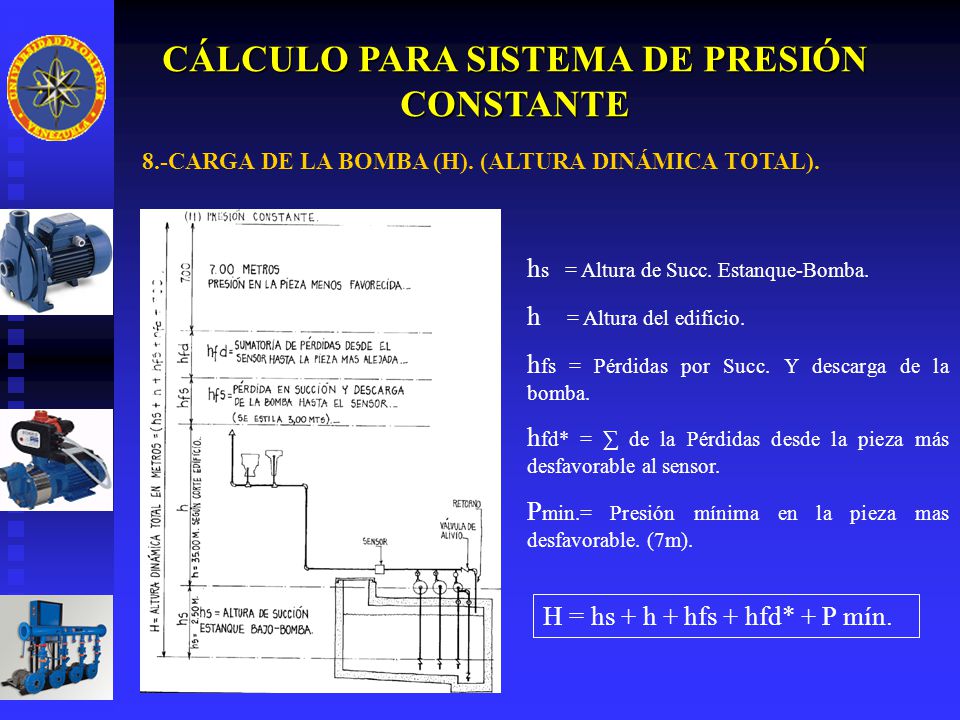

8.-CARGA DE LA BOMBA (H). (ALTURA DINÁMICA TOTAL). hs = Altura de Succ. Estanque-Bomba. h = Altura del edificio. hfs = Pérdidas por Succ. Y descarga de la bomba. hfd* = ∑ de la Pérdidas desde la pieza más desfavorable al sensor. Pmin.= Presión mínima en la pieza mas desfavorable. (7m). H = hs + h + hfs + hfd* + P mín.

17 CÁLCULO PARA SISTEMA DE PRESIÓN CONSTANTE

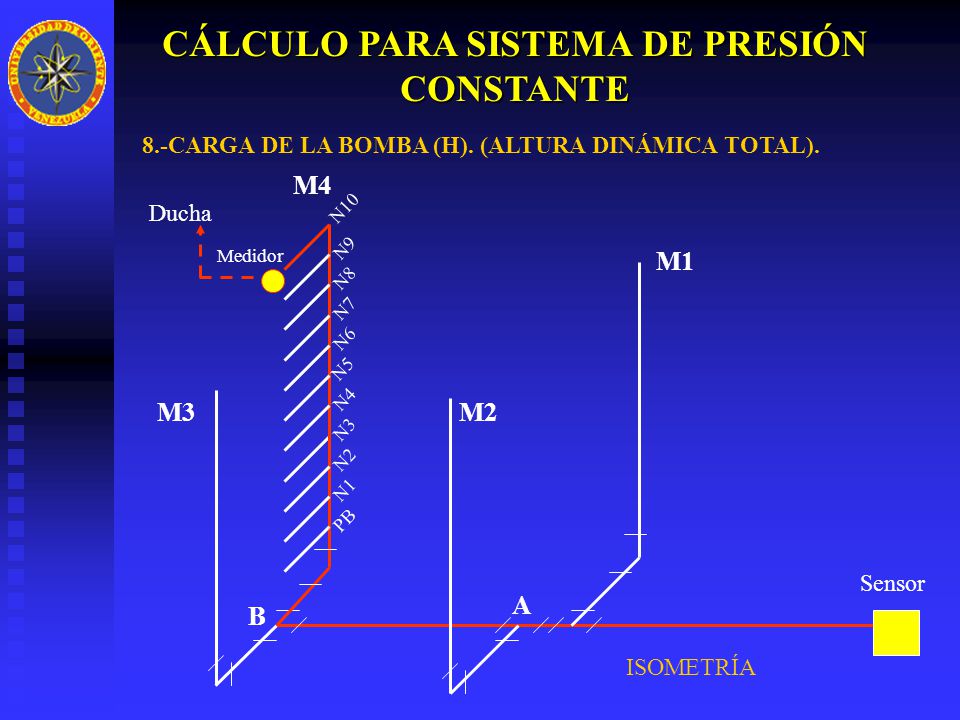

8.-CARGA DE LA BOMBA (H). (ALTURA DINÁMICA TOTAL). M4 Sensor M1 M3 M2 Medidor Ducha B A PB N1 N2 N3 N4 N5 N6 N7 N8 N9 N10 ISOMETRÍA

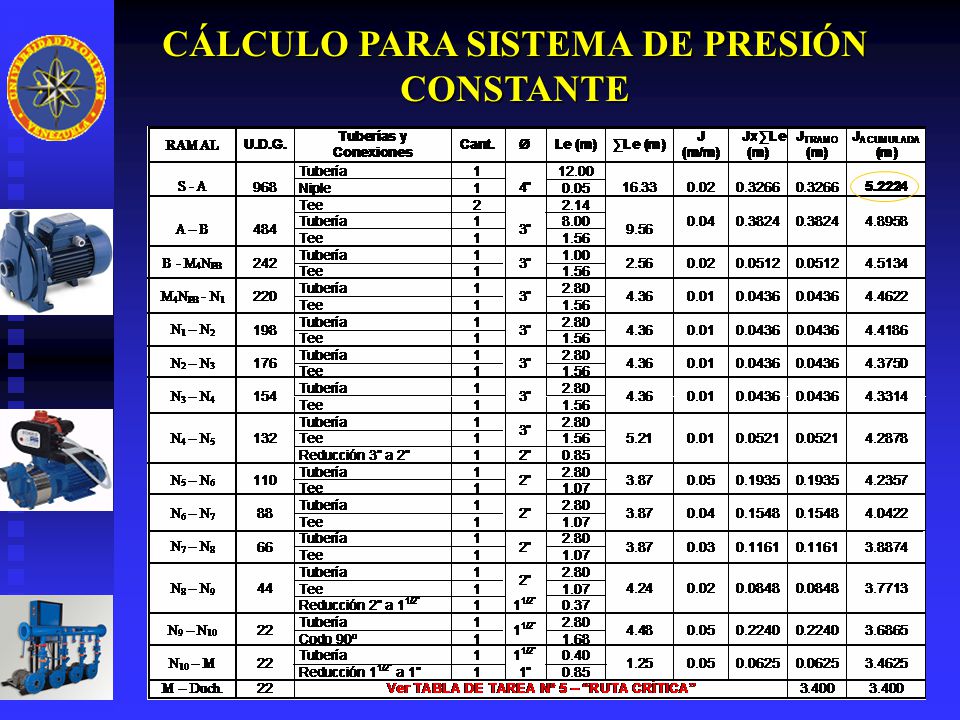

18 CÁLCULO PARA SISTEMA DE PRESIÓN CONSTANTE

19 CÁLCULO PARA SISTEMA DE PRESIÓN CONSTANTE

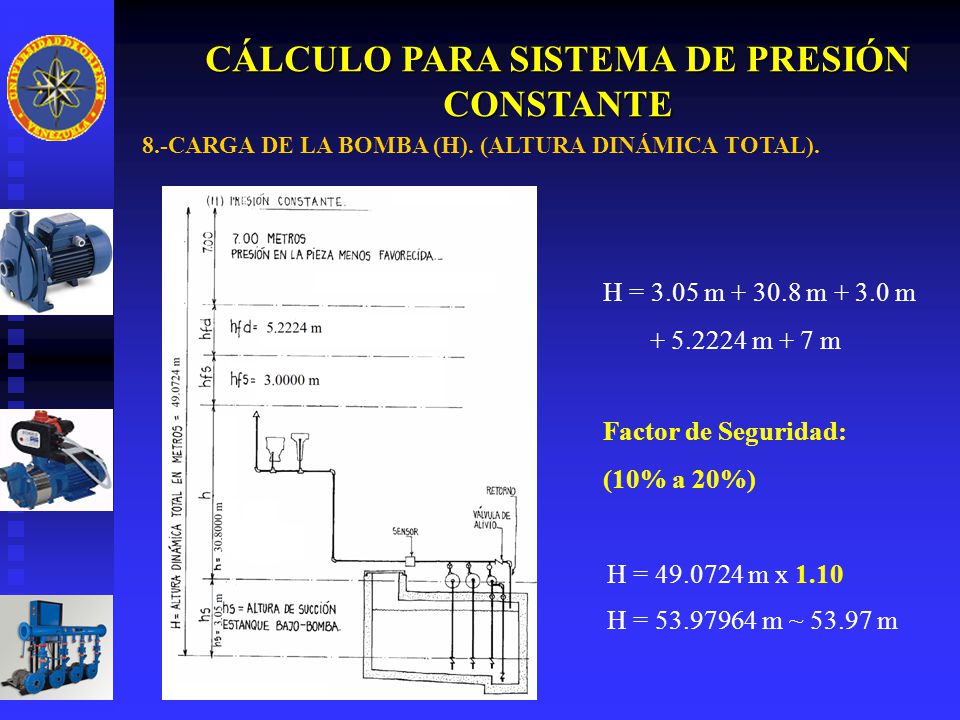

8.-CARGA DE LA BOMBA (H). (ALTURA DINÁMICA TOTAL). H = 3.05 m m m m + 7 m Factor de Seguridad: (10% a 20%) H = m x 1.10 H = m ~ m

20 CÁLCULO PARA SISTEMA DE PRESIÓN CONSTANTE

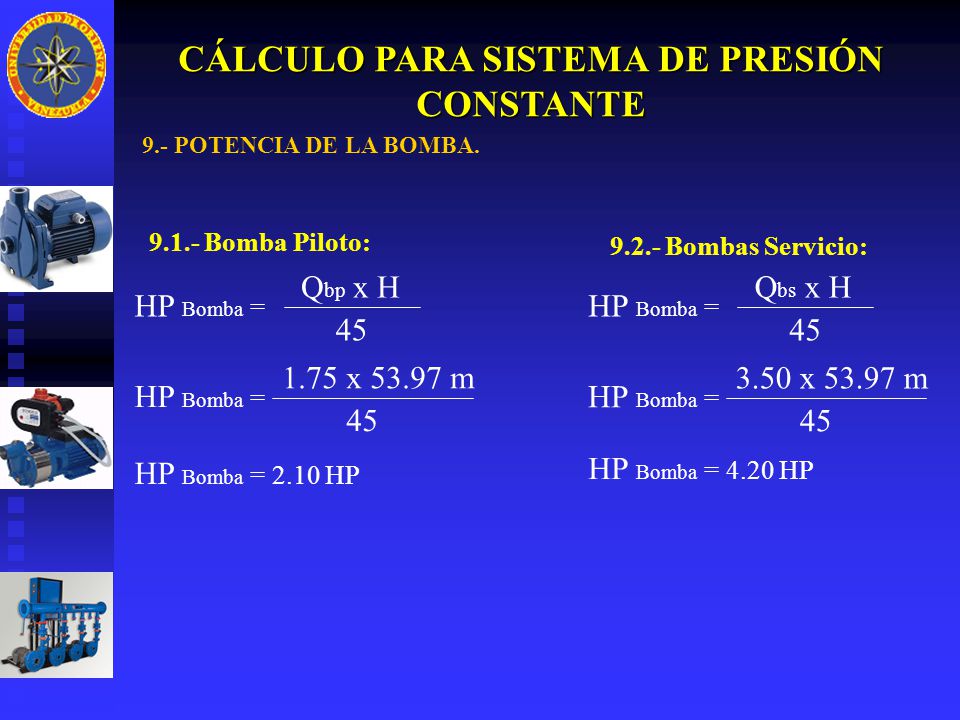

9.- POTENCIA DE LA BOMBA. 9.1.- Bomba Piloto: 9.2.- Bombas Servicio: 45 HP Bomba = Qbp x H 45 HP Bomba = Qbs x H 45 HP Bomba = 1.75 x m 45 HP Bomba = 3.50 x m HP Bomba = 2.10 HP HP Bomba = 4.20 HP

21 CÁLCULO PARA SISTEMA DE PRESIÓN CONSTANTE

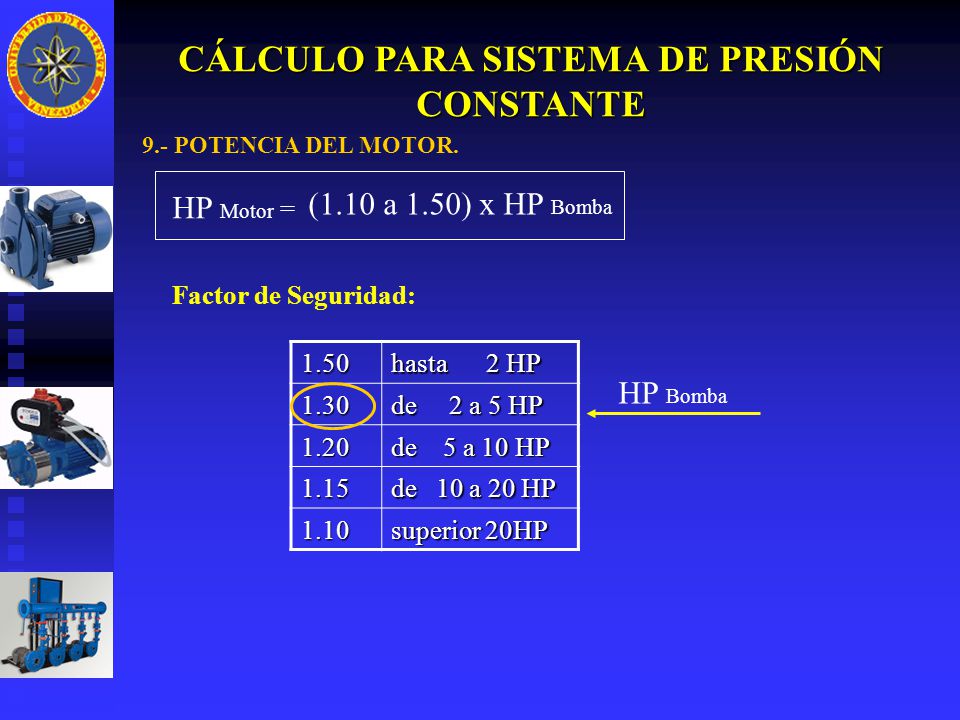

9.- POTENCIA DEL MOTOR. HP Motor = (1.10 a 1.50) x HP Bomba Factor de Seguridad: 1.50 hasta HP 1.30 de a 5 HP 1.20 de 5 a 10 HP 1.15 de 10 a 20 HP 1.10 superior 20HP HP Bomba

22 CÁLCULO PARA SISTEMA DE PRESIÓN CONSTANTE
9.- POTENCIA DEL MOTOR. 9.1.- Bomba Piloto: 9.2.- Bombas Servicio: HP Motor = (1.30) x 2.10 HP HP Motor = (1.30) x 4.20 HP HP Motor = 2.73 HP HP Motor = 5.46 HP

23 CÁLCULO PARA SISTEMA DE PRESIÓN CONSTANTE

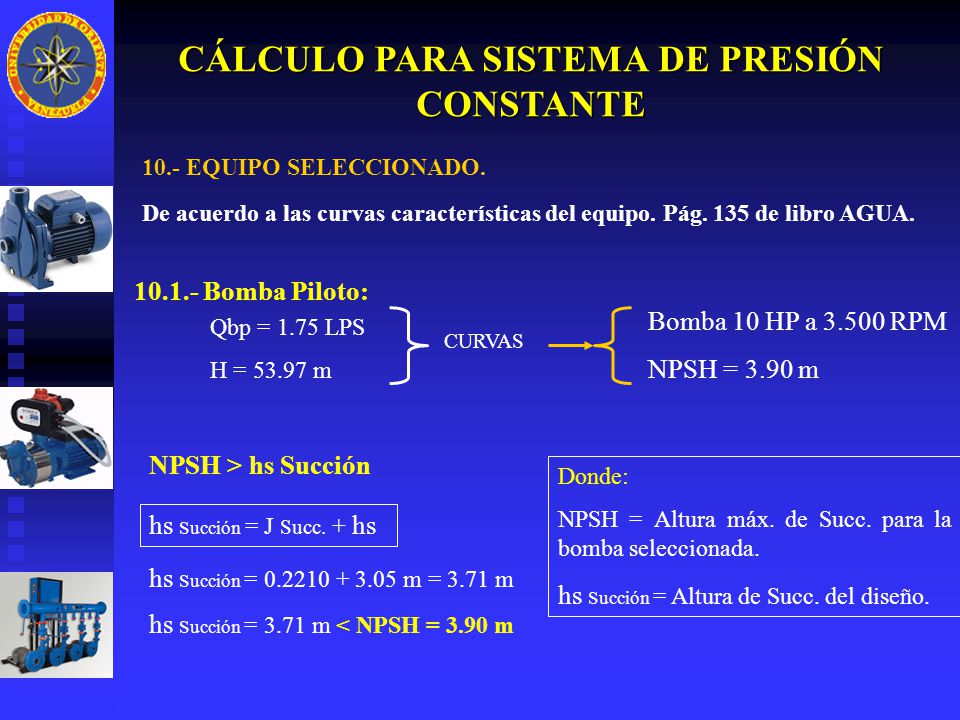

10.- EQUIPO SELECCIONADO. De acuerdo a las curvas características del equipo. Pág. 135 de libro AGUA. Bomba Piloto: Bomba 10 HP a RPM NPSH = 3.90 m Qbp = 1.75 LPS H = m CURVAS NPSH > hs Succión Donde: NPSH = Altura máx. de Succ. para la bomba seleccionada. hs Succión = Altura de Succ. del diseño. hs Succión = J Succ. + hs hs Succión = m = 3.71 m hs Succión = 3.71 m < NPSH = 3.90 m

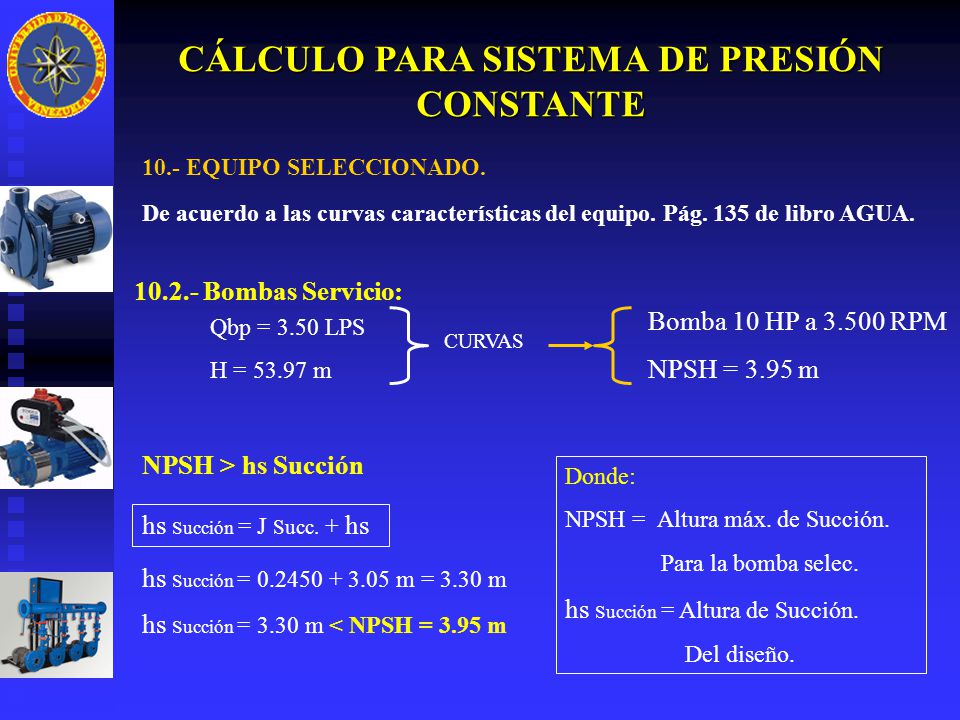

24 CÁLCULO PARA SISTEMA DE PRESIÓN CONSTANTE
10.- EQUIPO SELECCIONADO. De acuerdo a las curvas características del equipo. Pág. 135 de libro AGUA. Bombas Servicio: Bomba 10 HP a RPM NPSH = 3.95 m Qbp = 3.50 LPS H = m CURVAS NPSH > hs Succión Donde: NPSH = Altura máx. de Succión. Para la bomba selec. hs Succión = Altura de Succión. Del diseño. hs Succión = J Succ. + hs hs Succión = m = 3.30 m hs Succión = 3.30 m < NPSH = 3.95 m

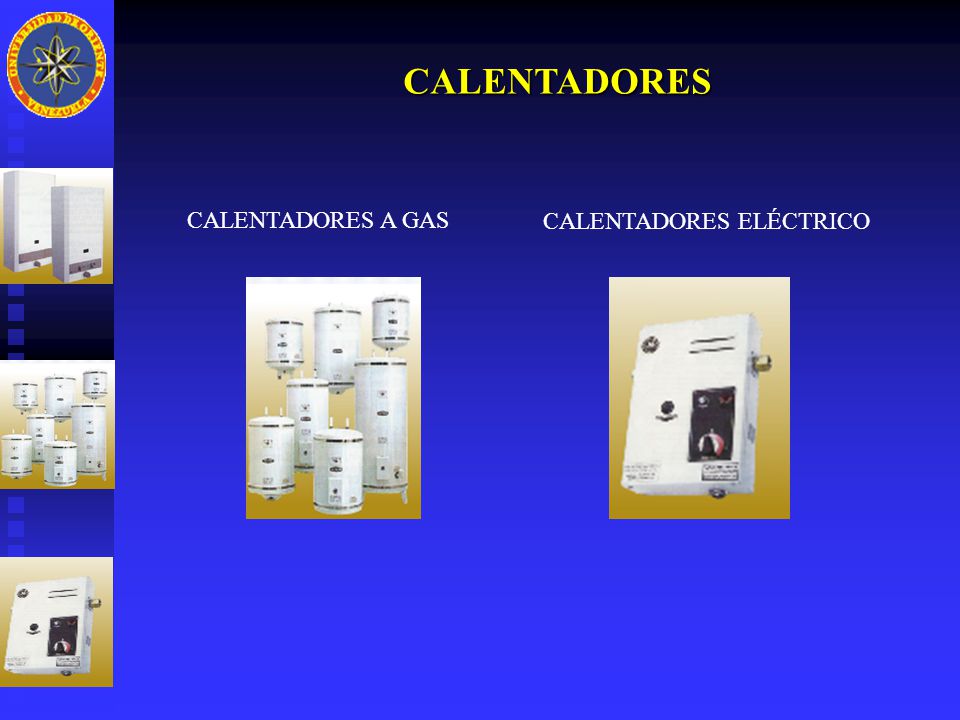

25 CALENTADORES CALENTADORES A GAS CALENTADORES ELÉCTRICO

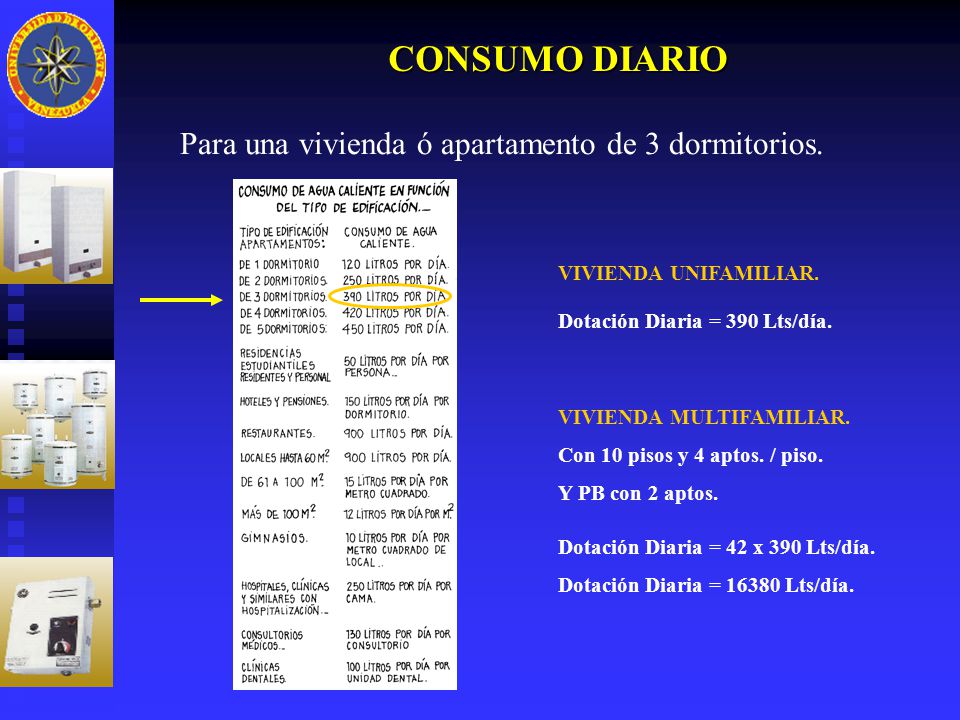

26 CONSUMO DIARIO Para una vivienda ó apartamento de 3 dormitorios.
VIVIENDA UNIFAMILIAR. Dotación Diaria = 390 Lts/día. VIVIENDA MULTIFAMILIAR. Con 10 pisos y 4 aptos. / piso. Y PB con 2 aptos. Dotación Diaria = 42 x 390 Lts/día. Dotación Diaria = Lts/día.

27 CAPACIDAD DEL CALENTADOR Y DEL ESTANQUE
CAPACIDAD DEL CALENTADOR (L/H). Vivienda Unifamiliar. Consumo Máx. por hora = 390 Lts/7 Consumo Máx. por hora = 55.71Lts/Hora Vivienda Multifamiliar. Consumo Máx. por hora = Lts/7 Consumo Máx. por hora = 2340 Lts/Hora CAPACIDAD DEL ESTANQUE (L). Vivienda Unifamiliar. Capacidad del Estanque = 390 Lts/5 Capacidad del Estanque = 78 Lts. Vivienda Multifamiliar. Capacidad del Estanque = Lts/5 Capacidad del Estanque = 3276 Lts.

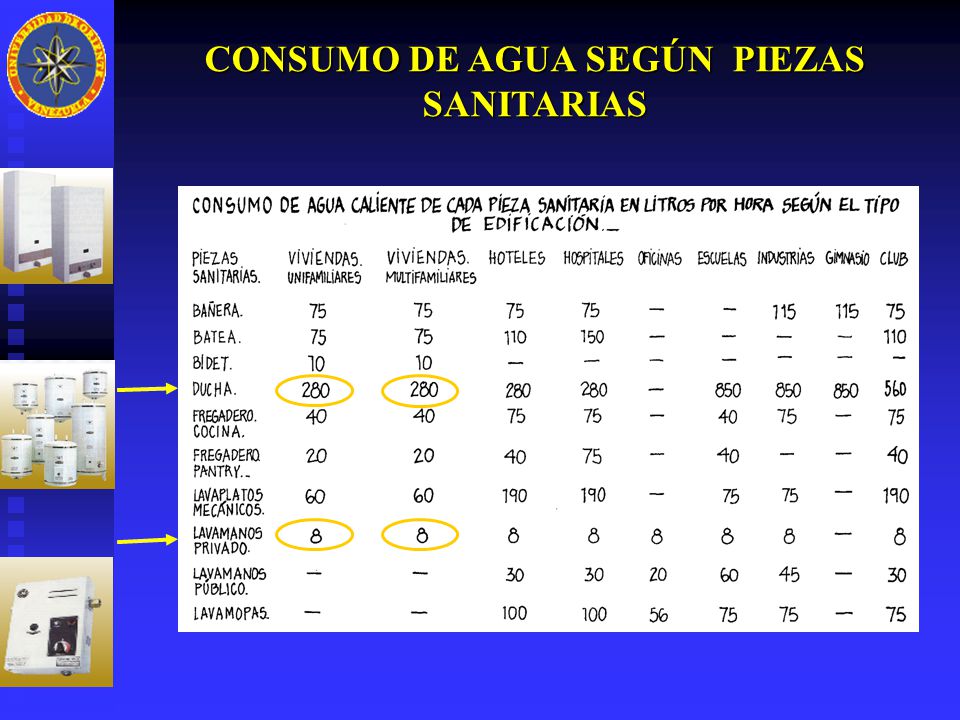

28 CONSUMO DE AGUA SEGÚN PIEZAS SANITARIAS

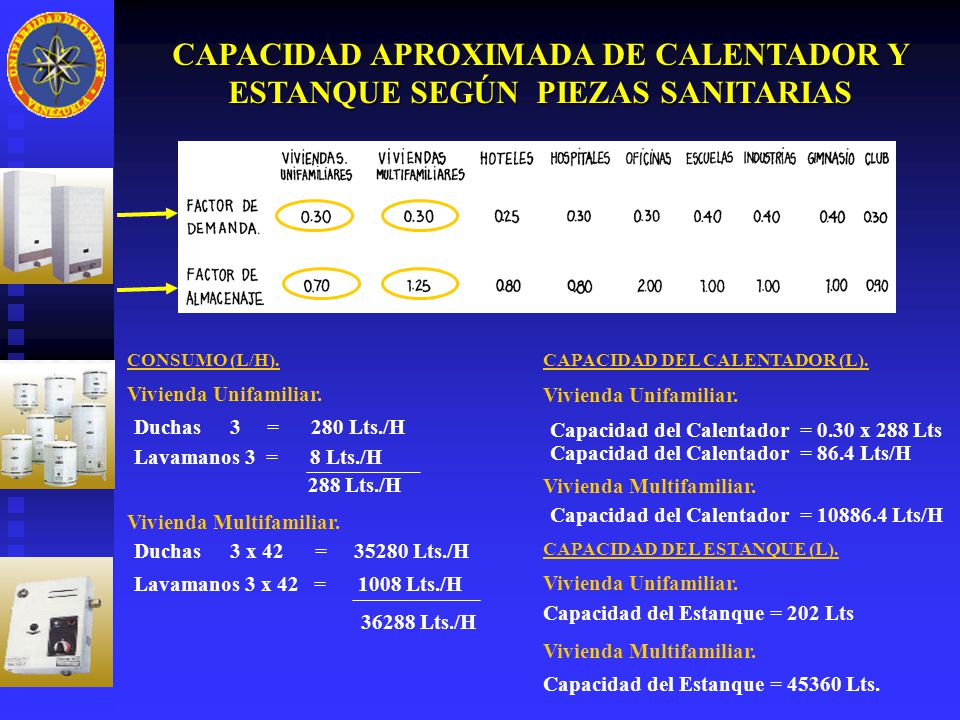

29 CAPACIDAD APROXIMADA DE CALENTADOR Y ESTANQUE SEGÚN PIEZAS SANITARIAS
CONSUMO (L/H). CAPACIDAD DEL CALENTADOR (L). Vivienda Unifamiliar. Vivienda Unifamiliar. Duchas = Lts./H Capacidad del Calentador = 0.30 x 288 Lts Lavamanos 3 = Lts./H Capacidad del Calentador = 86.4 Lts/H 288 Lts./H Vivienda Multifamiliar. Capacidad del Calentador = Lts/H Vivienda Multifamiliar. Duchas 3 x = Lts./H CAPACIDAD DEL ESTANQUE (L). Lavamanos 3 x 42 = Lts./H Vivienda Unifamiliar. Capacidad del Estanque = 202 Lts 36288 Lts./H Vivienda Multifamiliar. Capacidad del Estanque = Lts.

30 SISTEMA DE CALENTADORES PARA DEMANDAS ELEVADAS

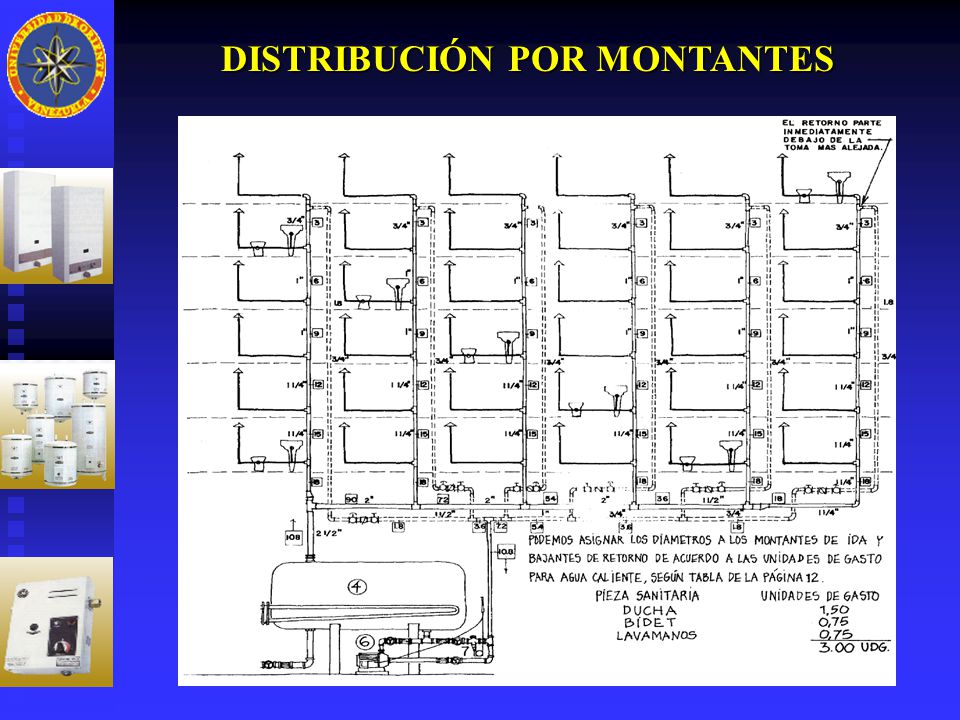

31 DISTRIBUCIÓN POR MONTANTES

32 DISTRIBUCIÓN POR BAJANTES
