1 Practico de Electronica II
Interruptor Crepuscular Chaile Gerardo Facundo 3A

2 Objetivos Aprender el funcionamiento de un LDR y el relé asociado con el transistor. Identificar símbolos y componentes asociados al circuito.

3 Interruptor Crepuscular
El interruptor crepuscular enciende lámparas de 220V cuando la iluminación ambiental desciende por debajo de un nivel mínimo, y las apaga cuando vuelve a superarse ese nivel. Dato: este tipo de interruptor soporta cargas de hasta 1500W y se alimenta de 220Vca

4 Principio de funcionamiento del circuito
Cuando el circuito se alimenta de 220V. Esta intensidad es regulada por una primera resistencia(R1) y un capacitor(C1) que actúa como un filtro capacitivo. Resistencia Capacitor

5 Principio de funcionamiento del circuito
El puente de diodo esta formado por 4 diodos(D1, D2, D3, D4) que convierten la corriente alterna en continua. Diodo Puente De Diodo

6 Principio de funcionamiento del circuito
En la salida de este puente hay un diodo zener que limita la tensión a 12V y el segundo capacitor(C2) estabiliza la tensión eliminando las impurezas de la rectificación y de las variaciones de la red. Diodo zener Capacitor 2

7 Principio de funcionamiento del circuito
El foto-resistor LDR(Light Dependent Resistor – Resistor dependiente de la luz) forma un divisor de tensión en conjunto con la resistencia 2 y el capacitor 3. Resistencia 2 Capacitor 3 LRD

8 Principio de funcionamiento del circuito
La tensión resultante se aplica en la base del transistor 1(Q1) que constituye un disparador de Schmitt. Transistor

9 Funcionamiento del LDR
En condiciones de iluminación adecuadas el LDR presenta baja resistencia y la tensión en la base del transistor es alta. En estas condiciones no hay corriente por el colector del transistor por lo tanto la lámpara permanece apagada. Colector del transistor

10 Funcionamiento del LDR
Al descender el nivel de iluminación ambiental, el LDR aumenta su resistencia por lo que disminuye la tensión en la base del transistor. El transistor pasa al estado de conducción(saturada) encendiendo la lámpara. El capacitor 3 actúa como un temporizador en el tiempo de transición que se produce al cambiar de corte a saturación del transistor. Capacitor 3

11 Funcionamiento del LDR
Cuando Circula corriente por el colector del transistor provoca un campo electromagnético en la bobina del relé. relé

12 Funcionamiento del LDR
Este efecto ocasiona el cierre de los contactos auxiliares del relé, provocando el encendido de la lámpara incandescente. Lámpara Contactos auxiliares

13 Funcionamiento del LDR
El diodo 6(D6) cumple la función de suprimir cualquier corriente parasita de carga de la bobina del capacitor que puede producir la destrucción del transistor por efecto de rebote. D6

14 Símbolos Electrónicos
Corriente continua Corriente alterna Corriente rectificada con componente alterna. (Si es necesario distinguirla de una corriente rectificada y filtrada) Polaridad positiva Polaridad negativa Neutro Tierra Se puede dar información adicional sobre el estado de la tierra si su finalidad no es evidente. Masa, Chasis Se puede omitir completa o parcialmente las rayas si no existe ambigüedad. Si se omiten, la línea de masa debe ser más gruesa.

15 Símbolos Electrónicos
Resistencia, símbolo general. Fotorresistencia Resistencia variable Resistencia variable de valor pre-ajustado Potenciómetro con contacto móvil Resistencia dependiente de la tensión Elemento calefactor

16 Símbolos Electrónicos
Condensador, símbolo general. Condensador polarizado, condensador electrolítico. Condensador variable Condensador con ajuste predeterminado Bobina, símbolo general, inductancia, arrollamiento o reactancia Bobina con núcleo magnético Bobina con tomas fijas, se muestra una toma intermedia.

17 Símbolos Electrónicos
Relé de medida. Dispositivo relacionado con un relé de medida. 1.- El asterisco se debe reemplazar por una o más letras o símbolos distintivos que indique los parámetros del dispositivo en el siguiente orden: - Magnitud característica y su forma de variación. - Sentido de flujo de la energía. - Campo de ajuste. - Relación de restablecimiento. - Acción retardada. - Valor de retardo temporal Relé electro térmico. Relé electromagnético. Relé de máxima intensidad ( sobreintensidad) Relé de corriente diferencial (Id) Relé de máxima tensión (sobretensión)

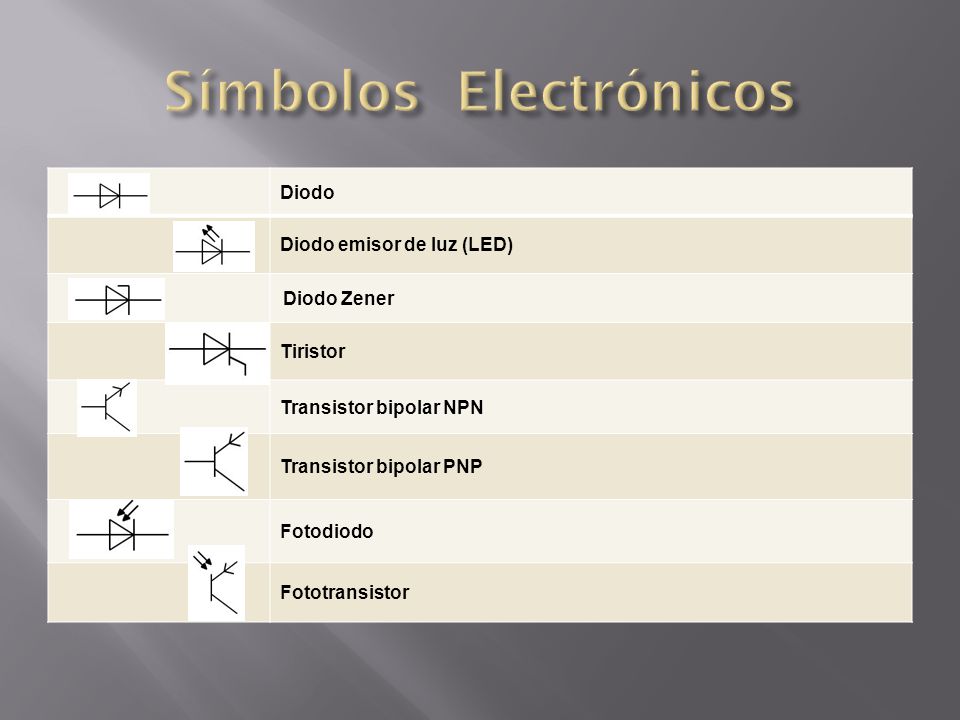

18 Símbolos Electrónicos
Diodo Diodo emisor de luz (LED) Diodo Zener Tiristor Transistor bipolar NPN Transistor bipolar PNP Fotodiodo Fototransistor

19 Símbolos Electrónicos
Pila o acumulador, el trazo largo indica el positivo Lámpara de señal, símbolo general. Si se desea indicar el color, se debe colocar el siguiente código junto al símbolo: RD ó C2 = rojo OG ó C3 = Naranja YE ó C4 = amarillo GN ó C5 = verde BU ó C6 = azul WH ó C9 = blanco Si se desea indicar el tipo de lámpara, se debe colocar el siguiente código junto al símbolo: Ne = neón Xe = xenón Na = vapor de sodio Hg = mercurio I = yodo IN = incandescente EL = electrominínico ARC = arco FL = fluorescente IR = infrarrojo UV = ultravioleta LED = diodo de emisión de luz.
