SENALIZACIÓN Y MAPEO DE RIESGO Ing. Cindy Zamora Zamora.

Presentación del tema: "SENALIZACIÓN Y MAPEO DE RIESGO Ing. Cindy Zamora Zamora."— Transcripción de la presentación:

1 SENALIZACIÓN Y MAPEO DE RIESGO Ing. Cindy Zamora Zamora

2 OBJETIVOS Establecer un lenguaje común que facilite la orientación e información al funcionario de la institución sobre los factores de riesgo relacionados con el trabajo. Aplicar la simbología desarrollada para estandarizar un medio gráfico que permita brindar esta información, en las diferentes dependencias de la Caja.

3 Hablemos un poco de SEÑALIZACIÓN …

4 Señalización Señalización y demarcación
1. Conocer la Situación de Salud Ocupacional 2. Conocer las causas de accidentes y enfermedades laborales 3. Identificación de peligros, análisis de riesgos y control Señalización y demarcación

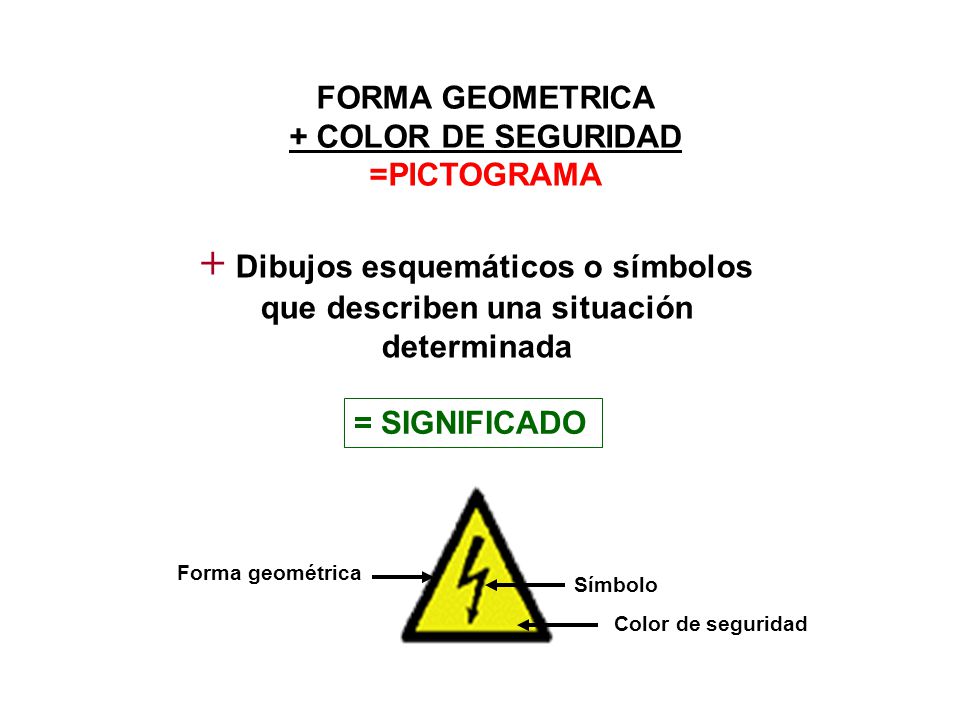

5 FORMA GEOMETRICA + COLOR DE SEGURIDAD =PICTOGRAMA + Dibujos esquemáticos o símbolos que describen una situación determinada = SIGNIFICADO Forma geométrica Símbolo Color de seguridad

6 FORMAS GEOMÉTRICAS SEÑAL DE: FORMA SIGNIFICADO INFORMACION Proporciona
Información PRECAUCION Advierte de un Peligro PROHIBICION Prohíbe una acción susceptible de provocar un riesgo OBLIGACION Exige una acción determinada

7 Norma Técnica:

8

9 CODIFICACION INTERNACIONAL COLOR
COLOR DE SEGURIDAD SIGNIFICADO ROJO Alto Prohibición Equipo contra incendio AMARILLO Precaución Riesgo VERDE Condición Segura Primeros Auxilios AZUL Obligación Información

10 El símbolo debe ser lo más sencillo posible

11

12

13

14

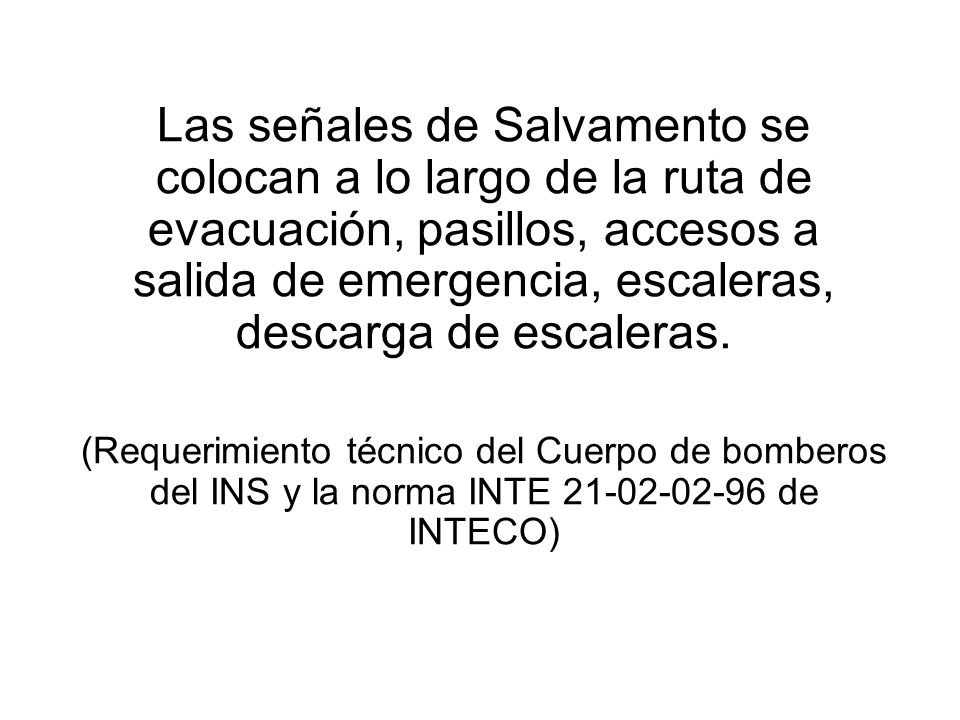

15 Las señales de Salvamento se colocan a lo largo de la ruta de evacuación, pasillos, accesos a salida de emergencia, escaleras, descarga de escaleras. (Requerimiento técnico del Cuerpo de bomberos del INS y la norma INTE de INTECO)

16 Señales de seguridad contra incendios

17

18 1.25

19

20 Señalización No olvidar:

21 Distancia

22 Tamaño

23 Ángulo de visibilidad

24 Dudas o comentarios?

25 Mapeo de Riesgos

26 Es una herramienta para:
¿Qué es? Es una herramienta para: CONSISTE EN UNA TOMA DE DATOS PROGRAMADOS, SISTEMATICA, CONTINUA Y ACTUALIZABLE DE INFORMACION RELACIONADA CON LAS CONDICIONES DE TRABAJO

27 Es una herramienta para:
Localizar Controlar Dar seguimiento y representar en forma gráfica los agentes generadores de riesgos que ocasionan accidentes o enfermedades profesionales en el trabajo (LOS PELIGROS)

28 ¿CUÁL ES EL PRINCIPIO? La participación activa de los trabajadores(as) en el proceso y la necesidad de conocer para poder cambiar

29 Contenido RIESGOS DÓNDE ESTÁN? DÓNDE HAY QUE ACTUAR?

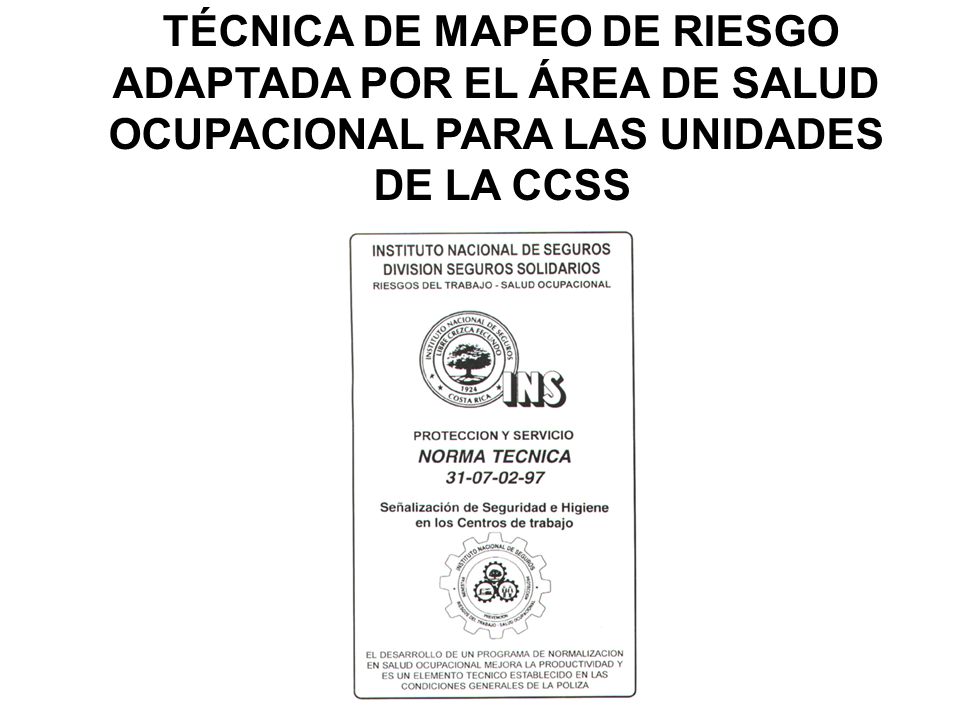

30 TÉCNICA DE MAPEO DE RIESGO ADAPTADA POR EL ÁREA DE SALUD OCUPACIONAL PARA LAS UNIDADES
DE LA CCSS

31 Técnica del semáforo

32 Técnica del semáforo

33 Técnica del semáforo

34 Simbología

35 Químico Riesgo Ejemplos Condición Símbolo
No se cuenta con un lugar adecuado para almacenar los productos químicos. Los envases no se encuentran rotulados. El personal sin capacitación. Los desechos químicos se disponen inadecuadamente. Activo Está en implementación el programa de rotulación y capacitación y manejo de desechos. En proceso de control Se almacena adecuadamente los productos de limpieza. Los envases se encuentran rotulados. El personal conoce las características de las sustancias. Los desechos químicos se disponen adecuadamente. Controlado

36

37 Se aplica un inadecuado manejo de desechos sólidos hospitalarios.
Biológico Se aplica un inadecuado manejo de desechos sólidos hospitalarios. (segregación, uso de equipo de protección personal, vacunación Hepatitis B entre otros) Activo Se esta implementación Programa de Manejo Seguro de Desechos Sólidos Hospitalarios En proceso de control Se cuenta con técnicas seguras para la manipulación de desechos sólidos hospitalarios. Segregación, uso de equipo de protección personal, vacunación Hepatitis B Controlado

38

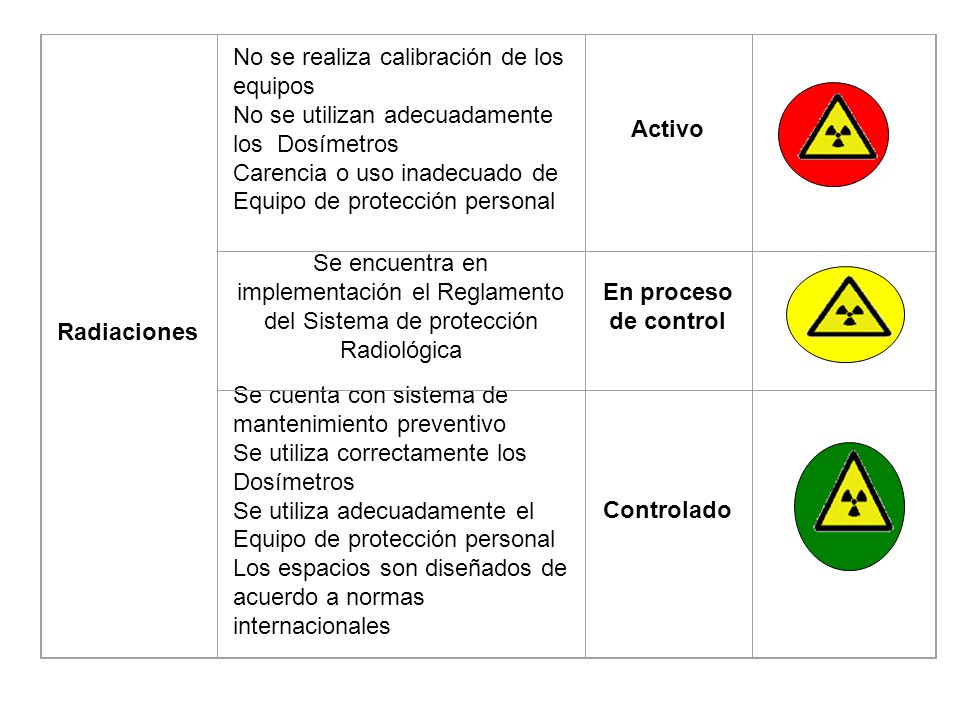

39 Radiaciones No se realiza calibración de los equipos No se utilizan adecuadamente los Dosímetros Carencia o uso inadecuado de Equipo de protección personal Activo Se encuentra en implementación el Reglamento del Sistema de protección Radiológica En proceso de control Se cuenta con sistema de mantenimiento preventivo Se utiliza correctamente los Dosímetros Se utiliza adecuadamente el Equipo de protección personal Los espacios son diseñados de acuerdo a normas internacionales Controlado

40

41 Se esta implementado el programa de prevención de incendios.
Se Fuma en centros de trabajo. Instalaciones eléctricas en mal estado. Almacenamiento de sustancias inflamables en lugares inadecuados. No se cuenta con equipo contra incendios. Falta de capacitación uso de equipo contra incendios. Activo Se esta implementado el programa de prevención de incendios. En proceso de control Se aplica la normativa de fumado en centros de trabajo. Se brinda mantenimiento preventivo a instalaciones eléctricas. Las sustancias inflamables se almacenan el bodegas para este fin. Se cuenta con brigada de incendios. Los equipos contra incendios son evaluados mensualmente. OK Controlado

42

43 Equipo contra incendios.
Equipo en mal estado. Descargados. Vencidos. Sin expedientes. Sin revisión mensual. Funcionarios sin capacitación Activo Programa de prevención de incendios en implementación. En proceso de control Programa de inspección mensual. Equipo contra incendios según el riesgo. Se encuentra capacitado el personal de la unidad. Brigada funcionando. Entrenamiento anual. Controlado

44 Activo En proceso de control Controlado
Eléctrico Sistema eléctrico con paneles abiertos. Instalaciones en mal estado. Se realizan instalaciones imprevistas. Activo Se encuentra en implementación programa de prevención de riesgos eléctrico. En proceso de control Se aplica sistema de cierre y etiquetados al realizar trabajos. La instalación eléctrica es evaluado periódicamente. Los tapas se encuentran paneles eléctricos cierran adecuadamente. No hay instalaciones provisionales Controlado

45

46 Se encuentra en implementación programa de prevención Caídas.
Zonas con deficiente iluminación Pisos lisos sin antideslizante Escaleras sin pasa manos. Alfombras antideslizantes sin mantenimiento. Activo Se encuentra en implementación programa de prevención Caídas. En proceso de control Zonas con adecuada iluminación. Las escaleras grada y contra grada cuentan con las dimensiones adecuadas. Los pisos son antideslizantes. Controlado

47

48 Se encuentra en implementación programa disminución de ruido
Salas de espera con Usuarios Hablando. Equipo (compresores de odontología funcionando) Sistemas de extracción de aire en mal estado. Falta de Señalización de áreas de silencio. Activo Se encuentra en implementación programa disminución de ruido En proceso de control Se cuenta con señalización. Los equipos se encuentran aislados o ubicados en zonas donde genera ruido dentro de los limites permitidos. Se utiliza equipo de protección personal. Controlado

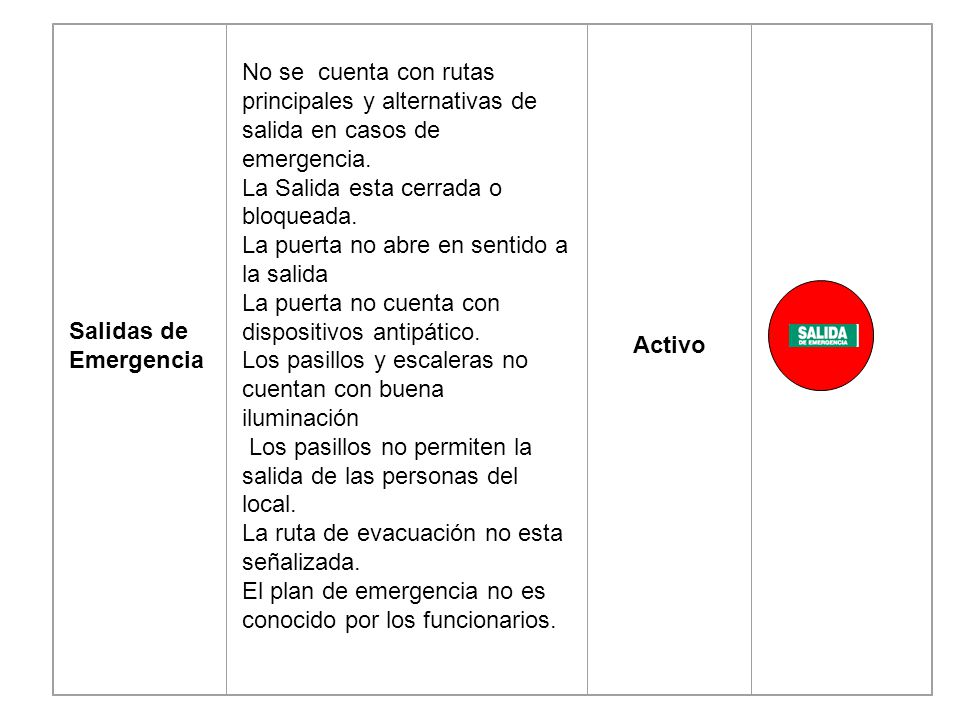

49 Salidas de Emergencia No se cuenta con rutas principales y alternativas de salida en casos de emergencia. La Salida esta cerrada o bloqueada. La puerta no abre en sentido a la salida La puerta no cuenta con dispositivos antipático. Los pasillos y escaleras no cuentan con buena iluminación Los pasillos no permiten la salida de las personas del local. La ruta de evacuación no esta señalizada. El plan de emergencia no es conocido por los funcionarios. Activo

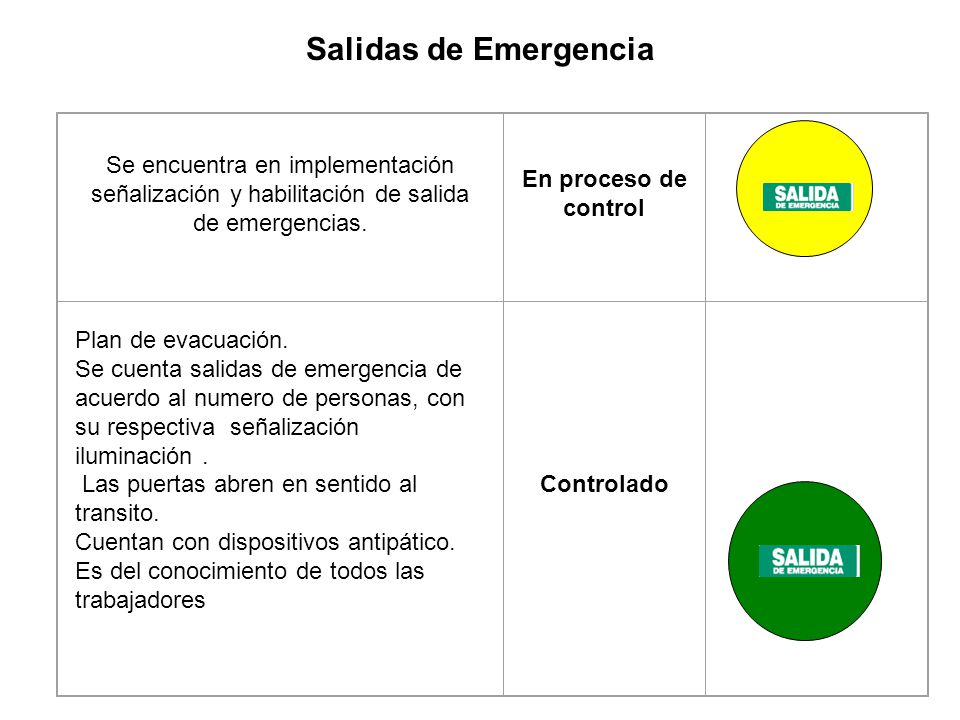

50 Salidas de Emergencia Se encuentra en implementación señalización y habilitación de salida de emergencias. En proceso de control Plan de evacuación. Se cuenta salidas de emergencia de acuerdo al numero de personas, con su respectiva señalización iluminación . Las puertas abren en sentido al transito. Cuentan con dispositivos antipático. Es del conocimiento de todos las trabajadores Controlado

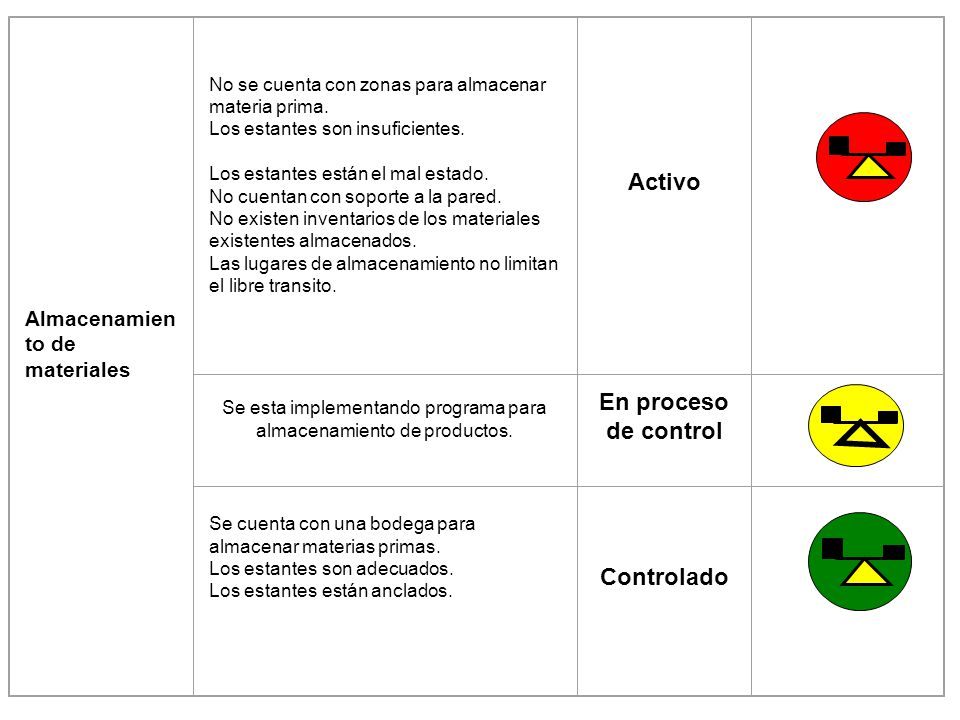

51 Se esta implementando programa para almacenamiento de productos.
Almacenamiento de materiales No se cuenta con zonas para almacenar materia prima. Los estantes son insuficientes. Los estantes están el mal estado. No cuentan con soporte a la pared. No existen inventarios de los materiales existentes almacenados. Las lugares de almacenamiento no limitan el libre transito. Activo Se esta implementando programa para almacenamiento de productos. En proceso de control Se cuenta con una bodega para almacenar materias primas. Los estantes son adecuados. Los estantes están anclados. Controlado

52

53 Se esta implementando programa Limpieza.
Orden y limpieza Las áreas de trabajo se muestra desordenadas y sucias. Se almacenan materiales en los puestos de trabajo. Activo Se esta implementando programa Limpieza. En proceso de control Los puestos de trabajo y pasillos están ordenados y limpios. Controlado

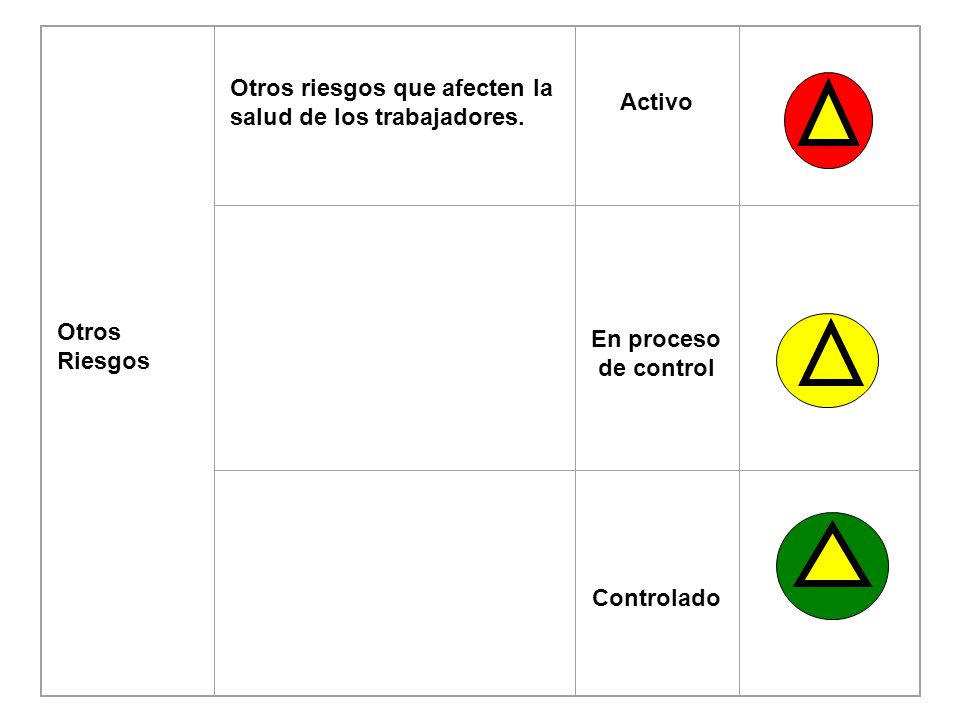

54 Otros Riesgos Otros riesgos que afecten la salud de los trabajadores. Activo En proceso de control Controlado

55

56

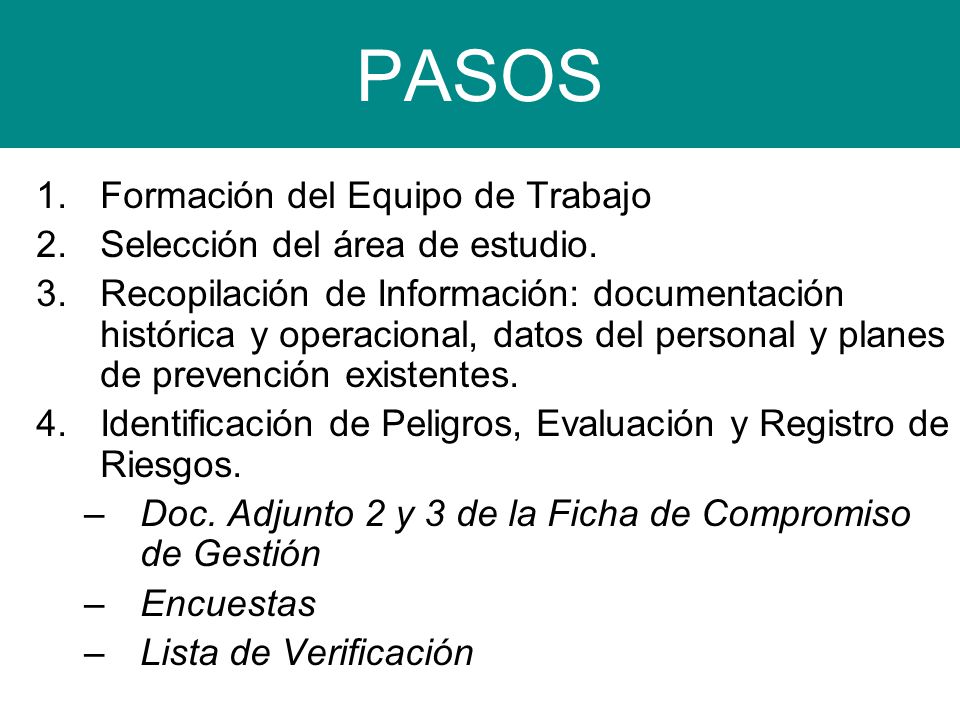

57 PASOS Formación del Equipo de Trabajo Selección del área de estudio.
Recopilación de Información: documentación histórica y operacional, datos del personal y planes de prevención existentes. Identificación de Peligros, Evaluación y Registro de Riesgos. Doc. Adjunto 2 y 3 de la Ficha de Compromiso de Gestión Encuestas Lista de Verificación

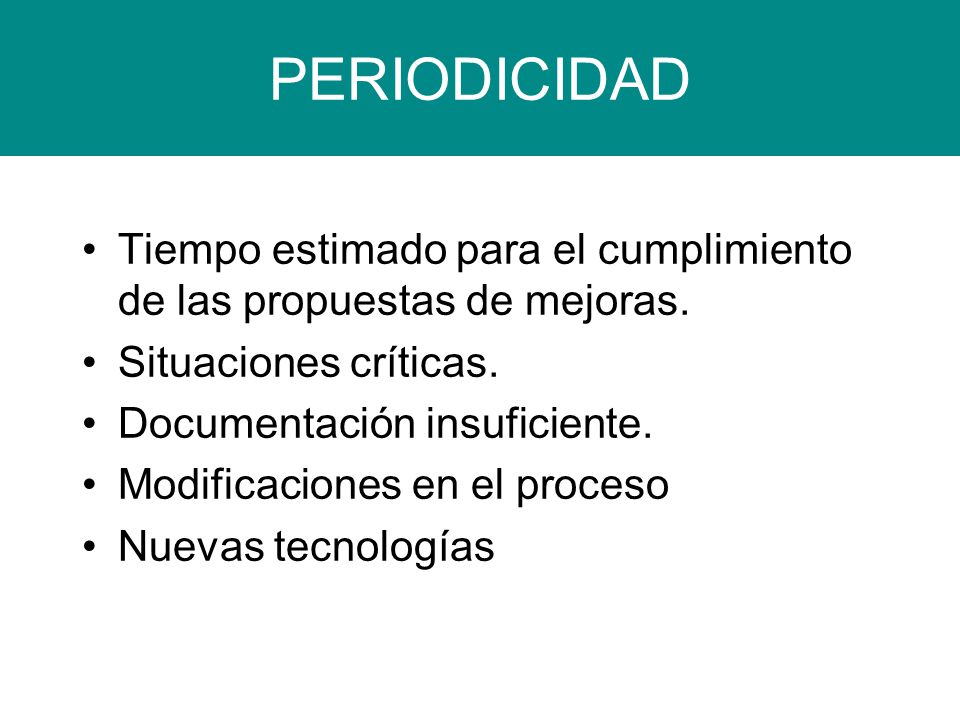

58 PERIODICIDAD Tiempo estimado para el cumplimiento de las propuestas de mejoras. Situaciones críticas. Documentación insuficiente. Modificaciones en el proceso Nuevas tecnologías

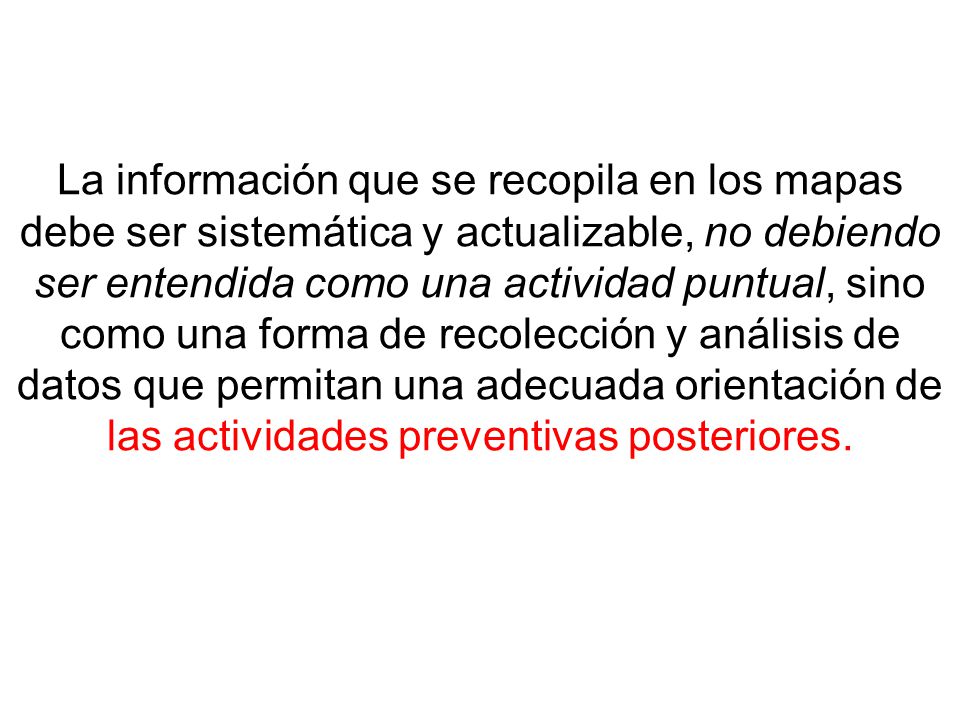

59 La información que se recopila en los mapas debe ser sistemática y actualizable, no debiendo ser entendida como una actividad puntual, sino como una forma de recolección y análisis de datos que permitan una adecuada orientación de las actividades preventivas posteriores.

60  ¡! ¿?

61 MUCHAS GRACIAS POR SU ATENCIÓN
 MUCHAS GRACIAS POR SU ATENCIÓN

62 TRABAJO EN EQUIPOS Instrucciones:
En los equipos de trabajo asignados deben analizar la tarea (Identificación de Peligros). Se completará demás el Cuadro de Evaluación y Registro de Riesgos, de acuerdo a los peligros discutidos anteriormente. Transcribirlos en las filminas. Se realizará una PRESENTACIÓN a las 2 pm, cada grupo dispondrá de 15 min.
