1 Fecha: martes 4 de mayo de 2010 Hora: 9:00 a.m. (hora colombiana) Duración: 2 horas + sesión de preguntas y respuestas Idioma: español

2 MANUEL BURÓN MAESTRO INSTITUTO ESPAÑOL DEL CEMENTO Y SUS APLICACIONES (IECA) NORMALIZACIÓN Y REGLAMENTACIÓN DEL CEMENTO Y DEL HORMIGÓN Conferencia FICEM – OFICEMEN - IECA

3 LA NORMALIZACIÓN Y LA REGLAMENTACIÓN Impulsan la utilización de los productos industriales Establecen el marco en el que se compite lealmente Son la base del proceso de certificación de la calidad Sirven como base de calibración de la innovación (I+D+i) Mejoran la competitividad de los productos industriales Aumentan las garantías de calidad para el usuario LAS NORMAS Tienen carácter voluntario Cuando una Norma Europea es armonizada, se convierte en reglamento obligatorio en todos los Estados miembros de la Comunidad Europea LOS REGLAMENTOS Son de obligado cumplimiento

4 HORMIGÓN NORMALIZACIÓN EUROPEA NORMAS PRINCIPALES Relativas al material: EN 206-1:2000 Hormigón: Especificaciones, prestaciones, producción y conformidad EN 206-9:2010 Reglas adicionales para el hormigón autocompactante (self-compacting concrete) En España la norma EN 206 se utiliza como norma UNE-EN 206 complementada por el documento para la aplicación de dicha norma (UNE-EN 206) en España, al objeto de que dicha aplicación sea conforme con la Reglamentación de obligado cumplimiento en España (Instrucción de Hormigón Estructural EHE-08)

5 HORMIGÓN NORMALIZACIÓN EUROPEA NORMAS PRINCIPALES Relativas a las aplicaciones: Eurocódigo 2 (EN :1991) Proyecto de Estructuras de Hormigón -1-1: Reglas generales y reglas para edificación -1-2: Proyecto de estructuras sometidas a fuego -2: Reglas de diseño en puentes de hormigón -3: Depósitos y estructuras de contención Eurocódigo 8 (EN :1991) Proyecto para la resistencia al sismo de las Estructuras

6 HORMIGÓN REGLAMENTACIÓN ESPAÑOLA La Instrucción de Hormigón Estructural EHE-08 incluye especificaciones: Relativas al material: -Especificaciones -Control de ejecución -Declaración de la dosificación por el fabricante -Criterios de aceptación Relativas a las aplicaciones: -Estructuras de hormigón -Criterios para el cálculo -Durabilidad. Clasificación de los diferentes ambientes en que se pueden encontrar las estructuras -Durabilidad. Recubrimientos de las armaduras, en función de los ambientes, del tipo de hormigón y de tipo de cemento empleado -Durabilidad. Cantidad mínima de cemento por m 3 de hormigón y máxima relación a/c, en función de los ambientes ……….

7 HORMIGÓN REGLAMENTACIÓN ESPAÑOLA La Instrucción de Hormigón Estructural EHE-08 incluye especificaciones: Relativas a las aplicaciones: -Estructuras de hormigón -Resistencia al fuego -Resistencia a la acción sísmica -Hormigones de alta resistencia -Hormigones ligeros -Hormigones con fibras -Hormigones autocompactantes -Hormigones con áridos reciclados provenientes de la demolición de otros hormigones -Hormigones no estructurales ……….

8 La Instrucción de Hormigón Estructural EHE-08 incluye especificaciones: Relativas a la sostenibilidad: –Índice de sensibilidad medioambiental Armaduras Cementos Certificación del Producto Certificación Medioambiental de Proceso de Producción Adiciones Materia prima descarbonatada Combustibles no fósiles Valorización de residuos Ejecución de la estructura HORMIGÓN REGLAMENTACIÓN ESPAÑOLA

9 La Instrucción de Hormigón Estructural EHE-08 incluye especificaciones: Relativas a la sostenibilidad: –Índice de aportación de la estructura a la sostenibilidad Índice de Sensibilidad Medioambiental Vida útil superior a la reglamentaria Edificios convencionales = 50 años Puentes = 100 años Edificios estratégicos = 100 años Aspectos sociales Interés social de la obra a ejecutar Información al usuario Facilidades para la integración laboral HORMIGÓN REGLAMENTACIÓN ESPAÑOLA

10 CEMENTO NORMALIZACIÓN EUROPEA NORMAS PRINCIPALES EN 197-1: 2000 Composición, especificaciones y criterios de conformidad para los Cementos Comunes Cementos Portland: CEM I : 95 % de clinker. 5% componentes minoritarios. CEM II/A : 80 % de clinker. 20 % adiciones. 5 % componentes minoritarios. CEM II/B : 65 % de clinker. 21 y 35 % adiciones. 5 % componentes minoritarios. Las adiciones son: Cenizas volantes (V - W), Escorias de horno alto (S), Humo de sílice( D 10%), Puzolanas (P – Q), Esquistos calcinados (T) y Calizas (L – LL). Escorias (S) CEM III: A= (%), B= (%), C= (%). 5% componentes minoritarios. Clinker = resto (%) Puzolánico (D, P, Q, V, W) CEM IV: A= (%). B= (%). 5% componentes minoritarios. Clinker = resto (%) Compuesto (S, P, Q, V) CEM V: A= S (%), (P,Q,V) (%). B= S (%), (P,Q,V) (%). 5% componentes minoritarios. Clinker = resto (%)

11 CEMENTO NORMALIZACIÓN EUROPEA NORMAS PRINCIPALES EN 197 incluye, en partes específicas para ello: Cementos Comunes con la característica adicional de Bajo Calor de Hidratación Cementos de Escorias de Horno Alto de Baja Resistencia Inicial EN : 2005: Cementos Especiales de Muy Bajo Calor de Hidratación EN 413-1: 2005: Cementos de Albañilería EN Cementos de Aluminato de Calcio En España todas estas normas se aplican como Normas UNE-EN con la misma numeración y denominación de las Normas EN correspondientes

12 CEMENTOS NORMALIZACIÓN ESPAÑOLA NORMAS PRINCIPALES La norma EN 197-1:2000 se aplica en España como norma UNE-EN 197-1: UNE – 1:2001Cementos Resistentes Sulfatos (SR) UNE – 2:2001Cementos Resistentes al Agua de Mar (MR) UNE 80305:2001Cementos Blancos Une 80307:2001Cementos para Usos Especiales estabilización de suelos gravacemento suelocemento bases y subbases para carreteras presas de hormigón compactado

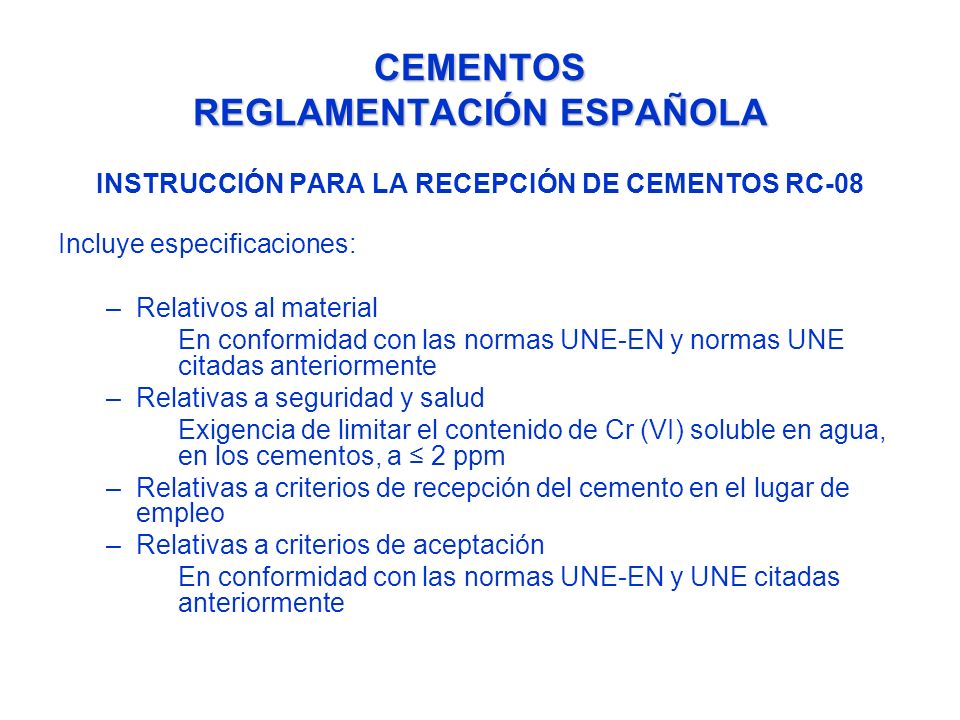

13 CEMENTOS REGLAMENTACIÓN ESPAÑOLA INSTRUCCIÓN PARA LA RECEPCIÓN DE CEMENTOS RC-08 Incluye especificaciones: –Relativos al material En conformidad con las normas UNE-EN y normas UNE citadas anteriormente –Relativas a seguridad y salud Exigencia de limitar el contenido de Cr (VI) soluble en agua, en los cementos, a 2 ppm –Relativas a criterios de recepción del cemento en el lugar de empleo –Relativas a criterios de aceptación En conformidad con las normas UNE-EN y UNE citadas anteriormente

14 CEMENTOS REGLAMENTACIÓN ESPAÑOLA INSTRUCCIÓN PARA LA RECEPCIÓN DE CEMENTOS RC-08 Incluye especificaciones: –Recomendaciones de los cementos adecuados para diferentes usos en diferentes tipos de obra: Obras de cimentación Obras hidráulicas y presas Obras portuarias y marítimas Firmes de Carreteras, Puertos y Aeropuertos Estructuras En Aplicaciones no estructurales Para Morteros de Albañilería Obras sometidas, durante la ejecución, a: Tiempo frío Tiempo caluroso Condiciones que facilitan la desecación del hormigón

15 CEMENTOS REGLAMENTACIÓN ESPAÑOLA INSTRUCCIÓN PARA LA RECEPCIÓN DE CEMENTOS RC-08 Incluye especificaciones: –Recomendaciones de los cementos adecuados para diferentes usos en diferentes tipos de obra: Obras sometidas, durante la vida de servicio, a: Ambiente no agresivo Ambiente agresivo por ataque de CO 2 atmosférico (carbonatación) Ambiente agresivo por ataque de cloruros y/o del agua de mar Ambiente agresivo por ataque de sulfatos y/o agresivos de carácter industrial Abrasión Hielo – deshielo Reactividad álcali - árido

16 De acuerdo con las normas y reglamentos el aseguramiento de la calidad del cemento y de los hormigones se establece, en España, de acuerdo con el siguiente esquema 1.Control de producción o autocontrol 2.Control de producción verificado por tercera parte independiente 3.Certificación del producto (cemento, hormigón) 4.Marca voluntaria de calidad 5.Distintivo Voluntario de Calidad Oficialmente Reconocido (DOR)

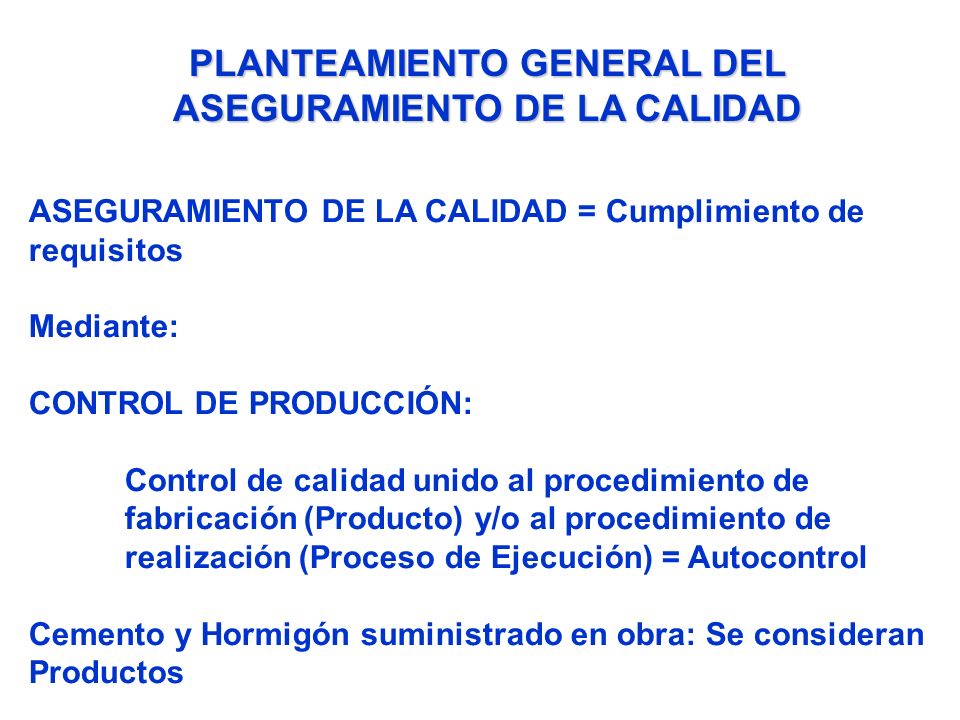

17 PLANTEAMIENTO GENERAL DEL ASEGURAMIENTO DE LA CALIDAD ASEGURAMIENTO DE LA CALIDAD = Cumplimiento de requisitos Mediante: CONTROL DE PRODUCCIÓN: Control de calidad unido al procedimiento de fabricación (Producto) y/o al procedimiento de realización (Proceso de Ejecución) = Autocontrol Cemento y Hormigón suministrado en obra: Se consideran Productos

18 PLANTEAMIENTO GENERAL DEL ASEGURAMIENTO DE LA CALIDAD Acreditado por: CERTIFICACIÓN VOLUNTARIA DE UN PRODUCTO Y/O DE UN PROCESO: Control de Producción (Autocontrol) + Verificación por tercero independiente + Aplicación de un Reglamento de Certificación por un Comité Técnico de Certificación de un Organismo Certificador Acreditado

19 PLANTEAMIENTO GENERAL DEL ASEGURAMIENTO DE LA CALIDAD MARCA VOLUNTARIA DE CALIDAD: Identifica Productos y/o Procesos sometidos voluntariamente a Certificación por un Organismo Certificador Acreditado MARCA VOLUNTARIA DE CALIDAD RECONOCIDA OFICIALMENTE POR LA ADMINISTRACIÓN PÚBLICA COMPETENTE (Conforme al Anejo 19 de la Instrucción EHE-08) = DISTINTIVO DE CALIDAD OFICIALMENTE RECONOCIDO (DOR)

20 LOS DISTINTIVOS VOLUNTARIOS DE CALIDAD OFICIALMENTE RECONOCIDOS (DOR) EN LA INSTRUCCIÓN DE HORMIGÓN ESTRUCTURAL EHE - 08

21 Los DOR expresan la conformidad con los requisitos o exigencias de la Instrucción de Hormigón Estructural EHE – 08, con un nivel de garantía voluntario y superior al correspondiente al cumplimiento estricto de los mismos

22 Niveles de garantía y Distintivos de Calidad (DOR) Artículo 81 (EHE-08) De forma voluntaria, los productos y procesos pueden disponer de un nivel de garantía superior al mínimo requerido. Si es así, para ellos se contempla la aplicación de ciertas consideraciones especiales en: –Los criterios de control (documental y de recepción). –Los coeficientes parciales de seguridad de los materiales.

23 Los DOR en la Instrucción EHE-08 Los DOR pueden referirse (Art. 4.1): –Al proyecto de la estructura. –A los productos. –A los procesos para su construcción. –A la consideración de criterios medioambientales. –Siempre con exigencias ADICIONALES o SUPERIORES a las REGLAMENTARIAS (exigencias de la Instrucción EHE-08) A la vista de las mayores garantías técnicas y de trazabilidad (Art ): –El Autor del Proyecto valorará la inclusión en el PPTP de la exigencia de emplear materiales, productos o procesos que dispongan de un sistema de garantía adicional (DOR) –La Dirección Facultativa valorará la conveniencia de exigir productos o procesos que dispongan de un nivel de garantía adicional (DOR), aún en el caso de no estar previsto en el proyecto.

24 LOS DOR EN LA INSTRUCCIÓN EHE-08 La Dirección Facultativa podrá optar por un Sistema de Control Equivalente que mejore las garantías del usuario mediante el empleo de materiales, productos y procesos en posesión de DOR a los que podrá aplicar las consideraciones establecidas en la Instrucción El control de recepción mediante DOR Se le facilitará a la Dirección Facultativa una copia compulsada por persona física de los certificados que avalen estar en posesión de un DOR Los productos con DOR permiten: Aumentar la competitividad de la estructura Aumentar la productividad en la ejecución de la obra Mejoran la competitividad del propio producto

25 EL CONJUNTO [NORMALIZACIÓN MÁS CERTIFICACIÓN] Impulsa la competitividad de los productos industriales (cemento y hormigón) y aumenta las garantías de aseguramiento de la calidad que la construcción ofrece al usuario

26 LÍNEAS PARA TRABAJOS PRENORMATIVOS FUTUROS Nuevos límites (más elevados) para las adiciones al cemento Nuevas adiciones al cemento Aditivos químicos a incluir en la fabricación del cemento que aporten determinadas propiedades (endurecimiento rápido. Reducción de la retracción) Aditivos químicos que induzcan reacciones de carácterpuzolánico en cementos con nuevas adiciones Hormigones de elevada resistencia a tracción y elevada tenacidad (ultra alta resistencia y muy alta durabilidad) Hormigones con finos desclasificados, para rellenos y usos no estructurales Hormigones con áridos reciclados de residuos de construcción, para usos no estructurales

27 Fecha: martes 4 de mayo de 2010 Hora: 9:00 a.m. (hora colombiana) Duración: 2 horas + sesión de preguntas y respuestas Idioma: español
