1
Delimitación de cuencas
2

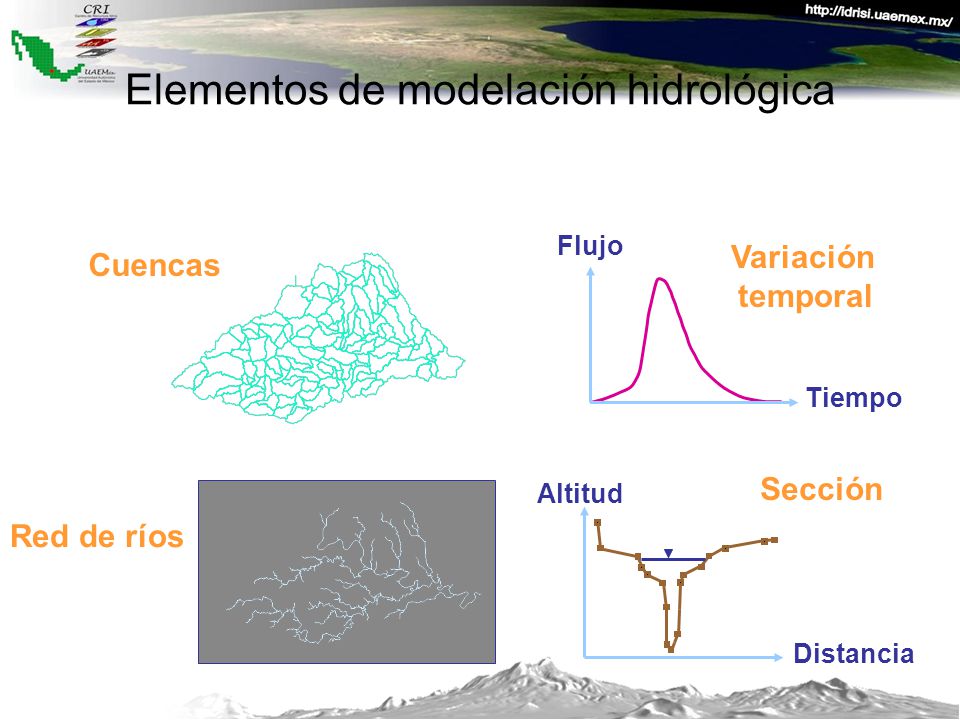

Elementos de modelación hidrológica
Flujo Tiempo Variación temporal Cuencas Sección Distancia Altitud Red de ríos
3

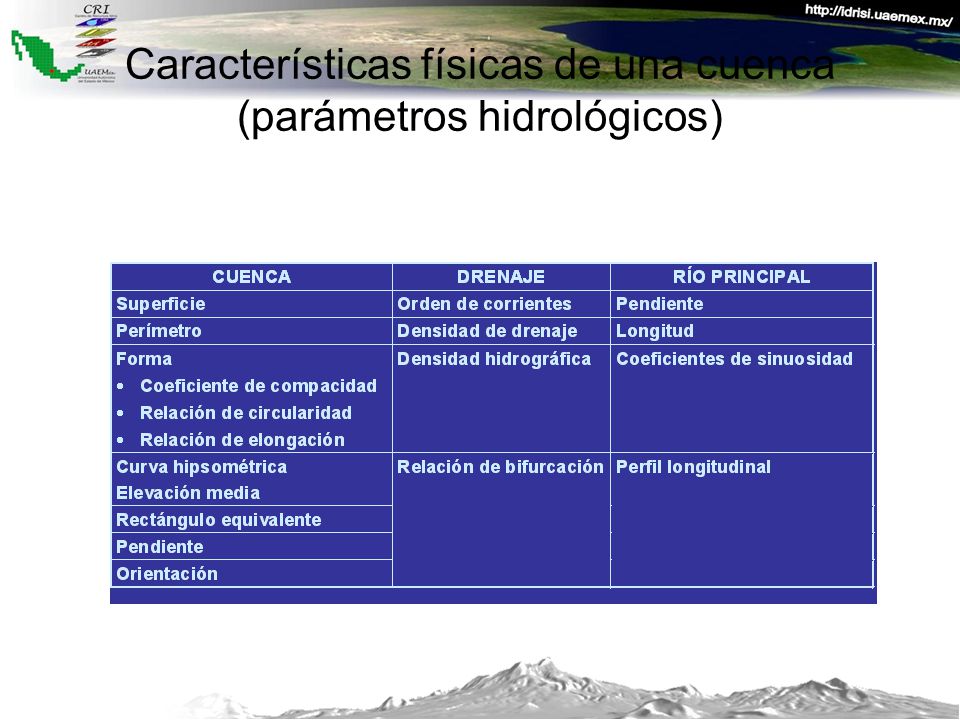

Características físicas de una cuenca (parámetros hidrológicos)
4
Delimitación de cuenca
= WATERSHED (Idrisi) Grupo de cuencas Dividas por el río
5

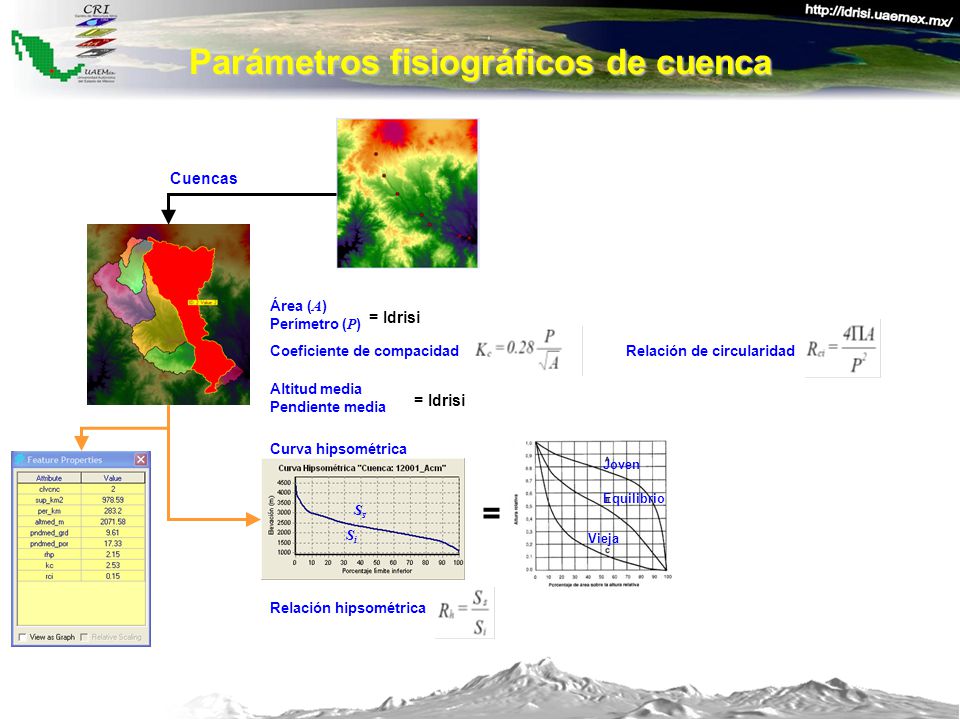

Parámetros fisiográficos de cuenca
Cuencas Área (A) Perímetro (P) = Idrisi Coeficiente de compacidad Relación de circularidad Altitud media Pendiente media = Idrisi Curva hipsométrica Equilibrio Joven Vieja = Ss Si Relación hipsométrica
6

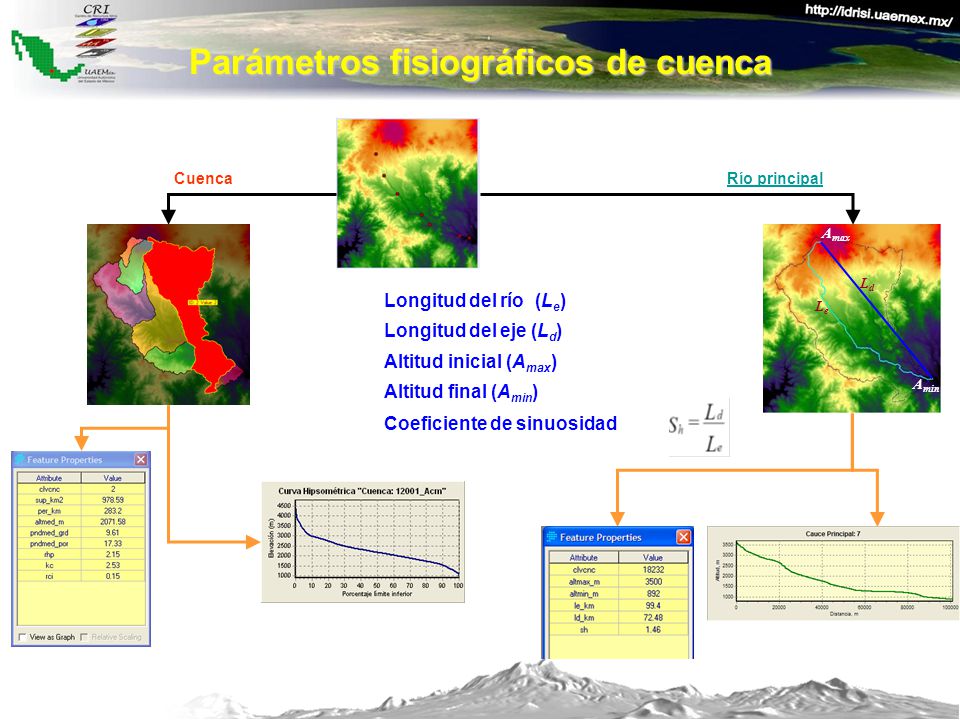

Parámetros fisiográficos de cuenca
Río principal Amax Ld Longitud del río (Le) Le Longitud del eje (Ld) Altitud inicial (Amax) Altitud final (Amin) Amin Coeficiente de sinuosidad
8

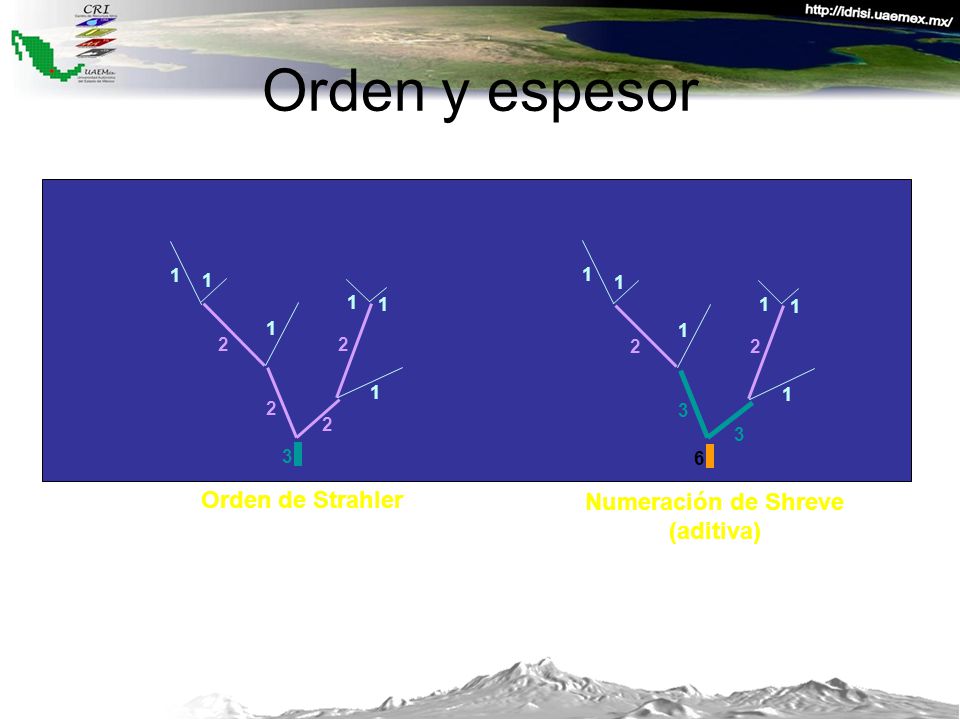

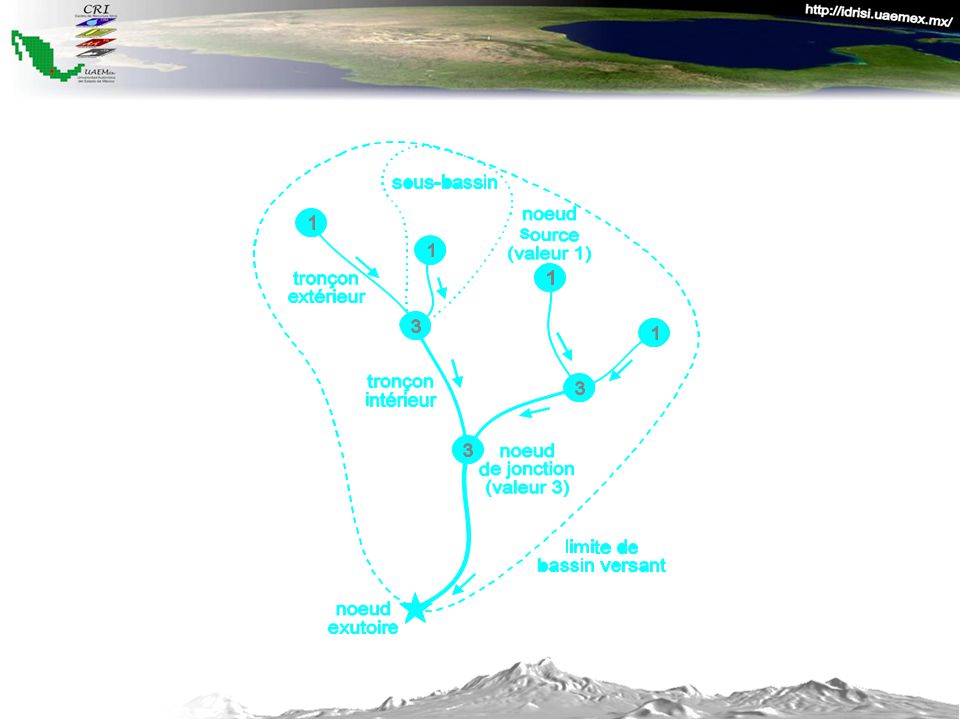

Orden y espesor Orden de Strahler Numeración de Shreve (aditiva) 1 1 1
2 2 2 2 1 1 2 3 2 3 3 6 Orden de Strahler Numeración de Shreve (aditiva)
9

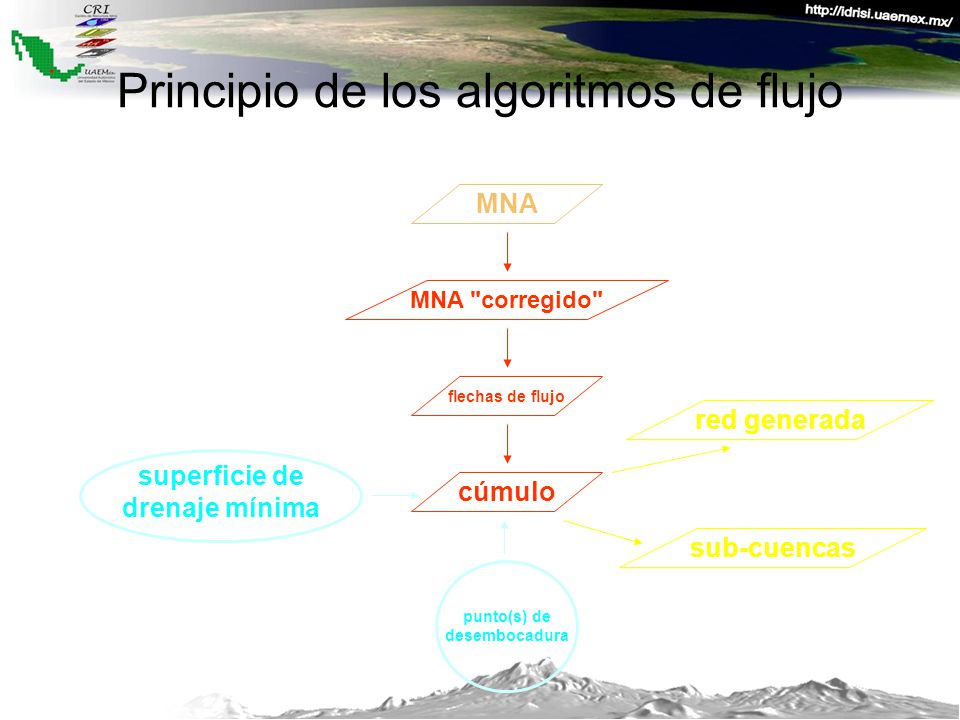

Principio de los algoritmos de flujo
MNA MNA "corregido" flechas de flujo red generada superficie de drenaje mínima cúmulo sub-cuencas punto(s) de desembocadura
10

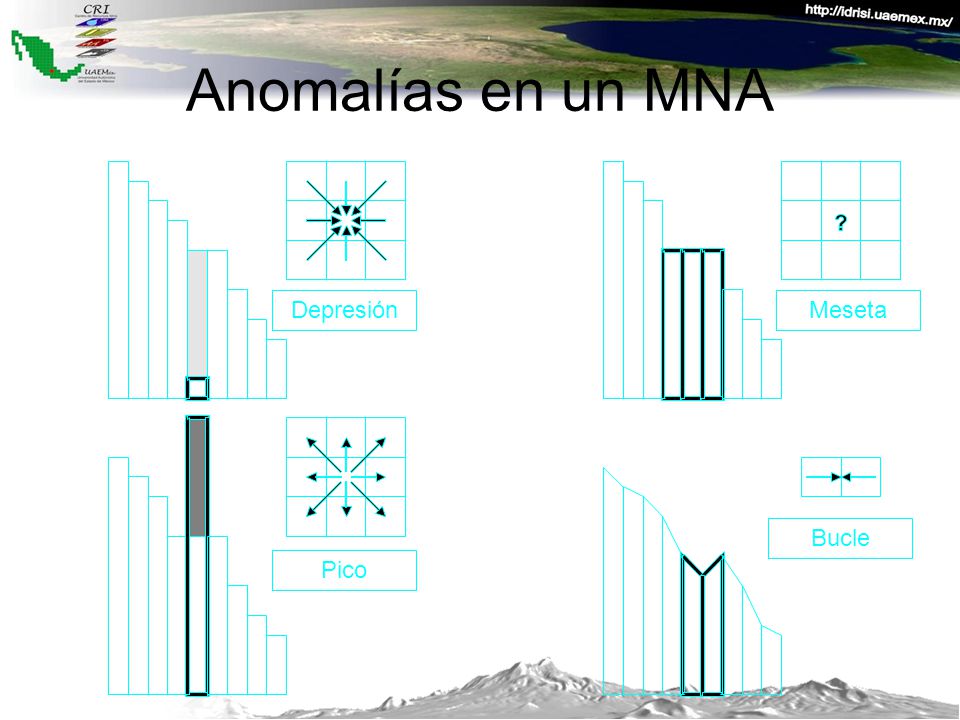

Anomalías en un MNA Depresión Meseta Bucle Pico
11

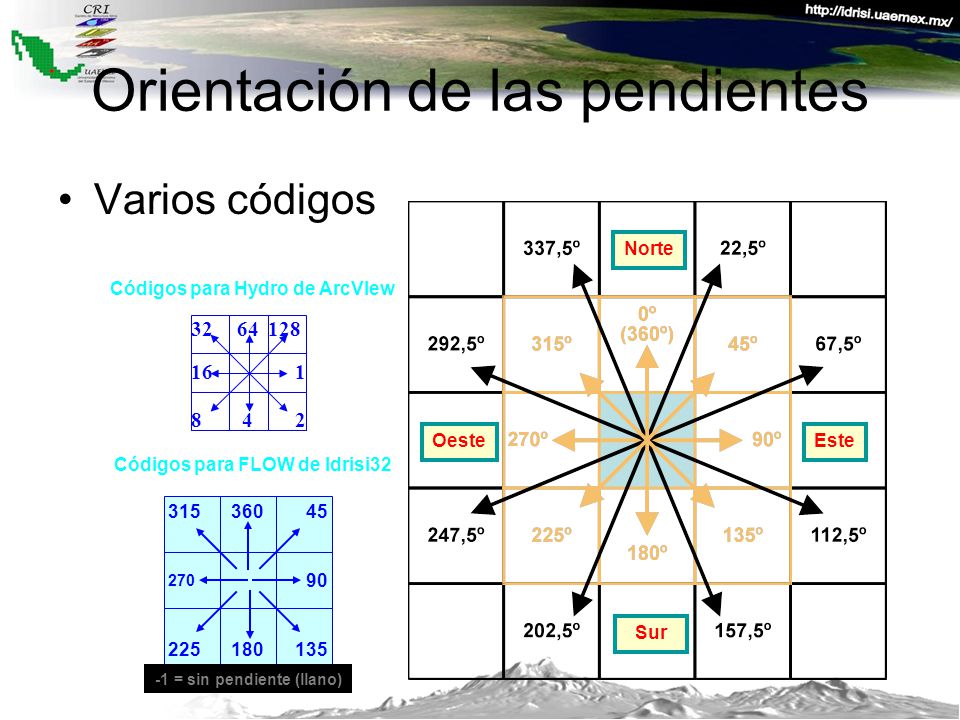

Orientación de las pendientes
Varios códigos Norte Este Sur Oeste Códigos para Hydro de ArcVIew 32 64 128 16 1 8 4 2 Códigos para FLOW de Idrisi32 315 270 225 360 180 45 90 135 -1 = sin pendiente (llano)
12

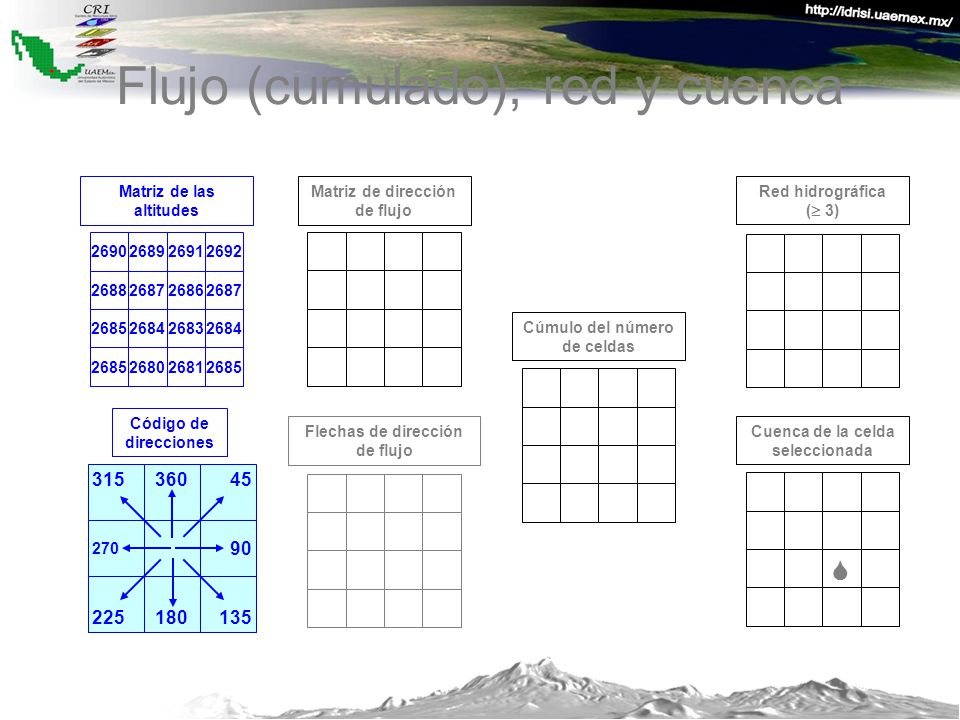

Flujo (cumulado), red y cuenca
Matriz de las altitudes Matriz de dirección de flujo Red hidrográfica ( 3) 2690 2689 2691 2692 2688 2687 2686 2687 2685 2684 2683 2684 Cúmulo del número de celdas 2685 2680 2681 2685 Código de direcciones Flechas de dirección de flujo Cuenca de la celda seleccionada 315 270 225 360 180 45 90 135
