1 Qué es Dibujo Técnico Es un medio de comunicación visual que por medio de líneas símbolos, dimensiones, leyenda y otros signos, nos dan una idea clara de formas, tamaño, dimensiones y otras características de un objeto físico.

2 ORIGEN DEL DIBUJO TÉCNICO
El Dibujo Técnico se origina con el hombre De las cavernas. El hombre se comunicaba con sonidos guturales y utilizaba el dibujo como un refuerzo o ayuda para expresarse. Las pinturas rupestres son ejemplos de estos dibujos.

3

4 DIFERENCIAS ENTRE EL DIBUJO TECNICO Y EL DIBUJO ARTISTICA
El Dibujo Técnico tiene un fin práctico y el Dibujo Artístico, es labor creadora de un artista donde expresa sus sentimientos y la concepción de una idea. El Dibujo Técnico se construye con instrumentos y técnicas que nos ofrecen precisión. El dibujo artístico utiliza instrumento que dependerán de la habilidad del artista.

5 LAS NORMAS CONVENCIONALES
Son normas establecidas en una convención mundial donde establecen normas que permiten uniformidad en los Dibujos Técnicos, que se utilizan en todo el mundo. De esta manera podemos estar seguro de que un dibujo puede construirse y ser interpretado en cualquier parte del mundo. Por esta rezón el Dibujo Técnico es conocido como un lenguaje universal.

6 IMPORTANCIA DEL DIBUJO TÉCNICO
El Dibujo Técnico es muy importante en la industria y tecnología de nuestros tiempos ya que la organización de las estructuras , la fabricación y procesos de todos los productos dependen en gran medida del Dibujo Técnico para comunicar las ideas claras y precisas.

7 Clases de Dibujo Técnico
Dibujo a mano alzada Dibujo con Instrumento Dibujo Técnico asistido por computadora (CAD).

8 PROFECIONES EN EL DIBUJO TECNICO

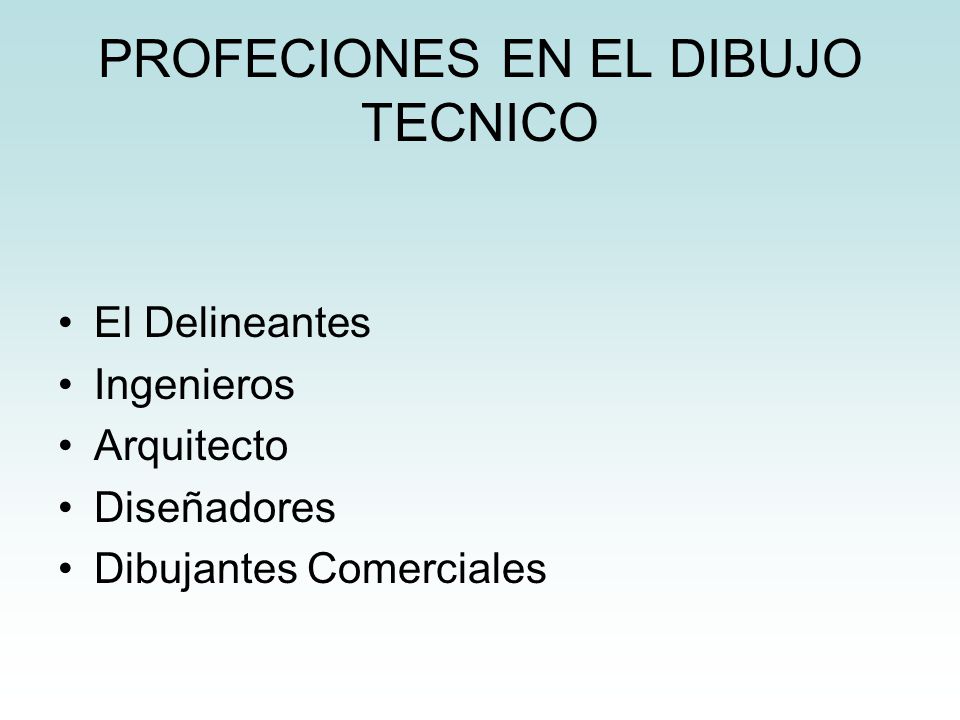

El Delineantes Ingenieros Arquitecto Diseñadores Dibujantes Comerciales

9 Dibujo Ortográfico Este dibujo nos ofrece información de medidas , formas y otros detalles reales de un objeto en dos o mas vistas. Este Dibujo es utilizado para producir a fabricar el objeto.

10

11 Dibujo Pictórico Este dibujo nos permite ver como es objeto y es lo mas parecido a una foto. Hay varios tipos de este dibujo siendo los más comunes: El Isométrico, Oblicuo y perspectiva de un punto o dos de fuga.

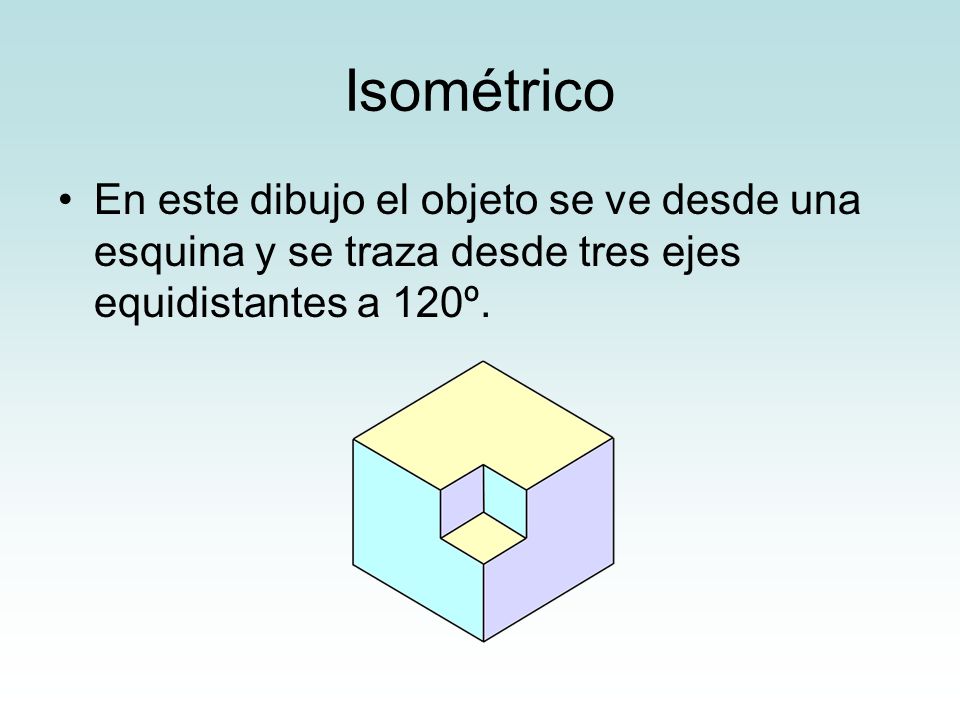

12 Isométrico En este dibujo el objeto se ve desde una esquina y se traza desde tres ejes equidistantes a 120º.

13 Dibujo Oblicuo Este dibujo se observa de frente y se proyecta a 45º.

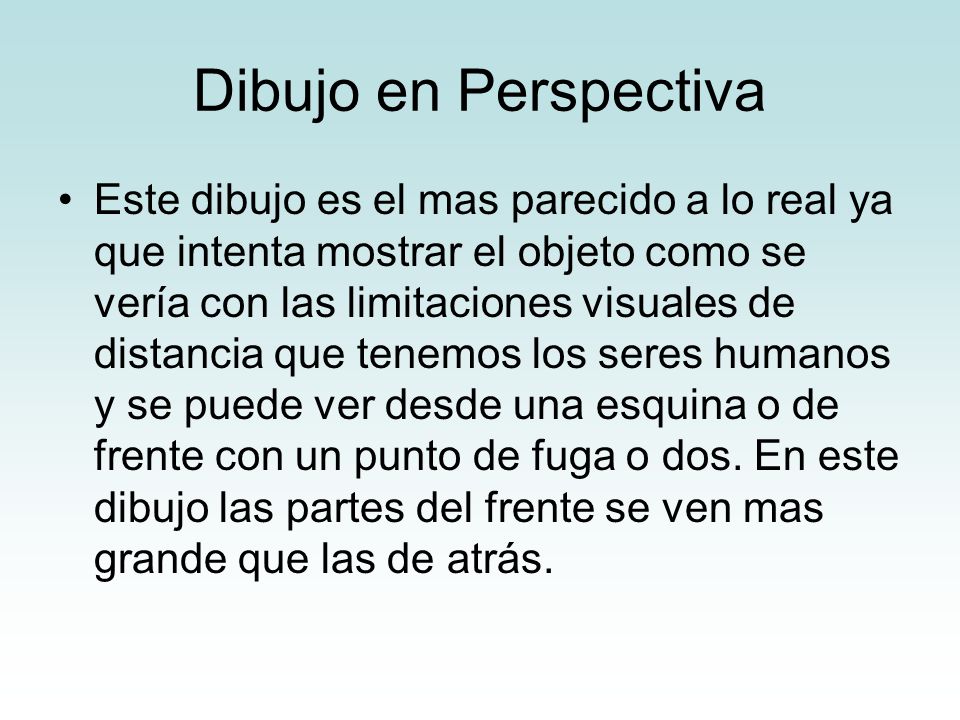

14 Dibujo en Perspectiva Este dibujo es el mas parecido a lo real ya que intenta mostrar el objeto como se vería con las limitaciones visuales de distancia que tenemos los seres humanos y se puede ver desde una esquina o de frente con un punto de fuga o dos. En este dibujo las partes del frente se ven mas grande que las de atrás.
