1 Prof. Dr. Antonio Hernández Mendo Universidad de Málaga
Biofeedback Prof. Dr. Antonio Hernández Mendo Universidad de Málaga

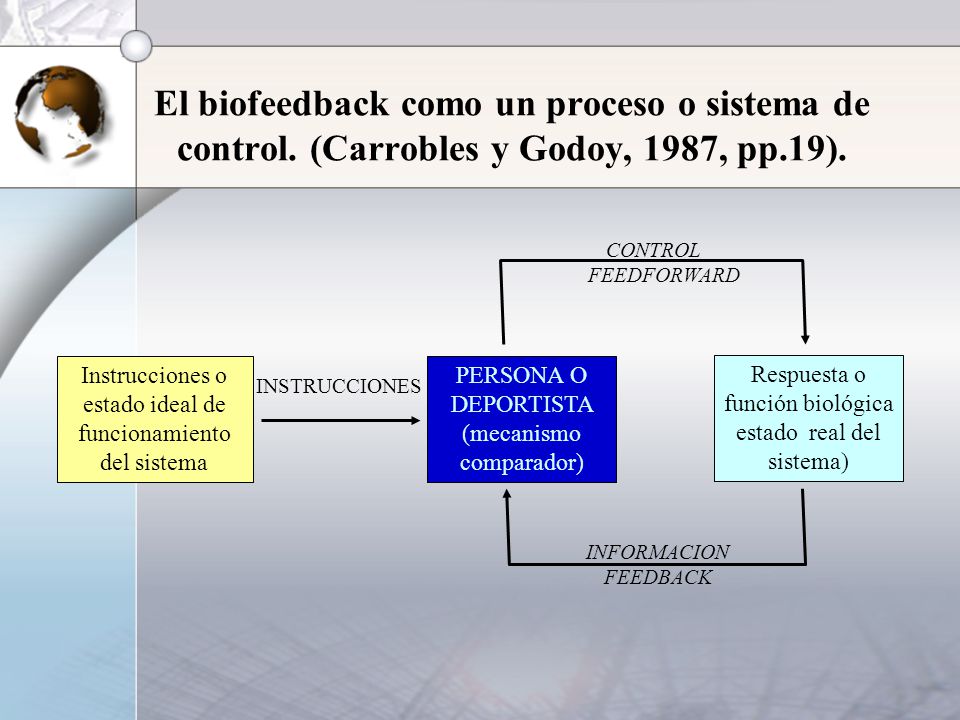

2 El biofeedback como un proceso o sistema de control
El biofeedback como un proceso o sistema de control. (Carrobles y Godoy, 1987, pp.19). Instrucciones o estado ideal de funcionamiento del sistema PERSONA O DEPORTISTA (mecanismo comparador) Respuesta o función biológica estado real del sistema) INSTRUCCIONES CONTROL FEEDFORWARD INFORMACION FEEDBACK

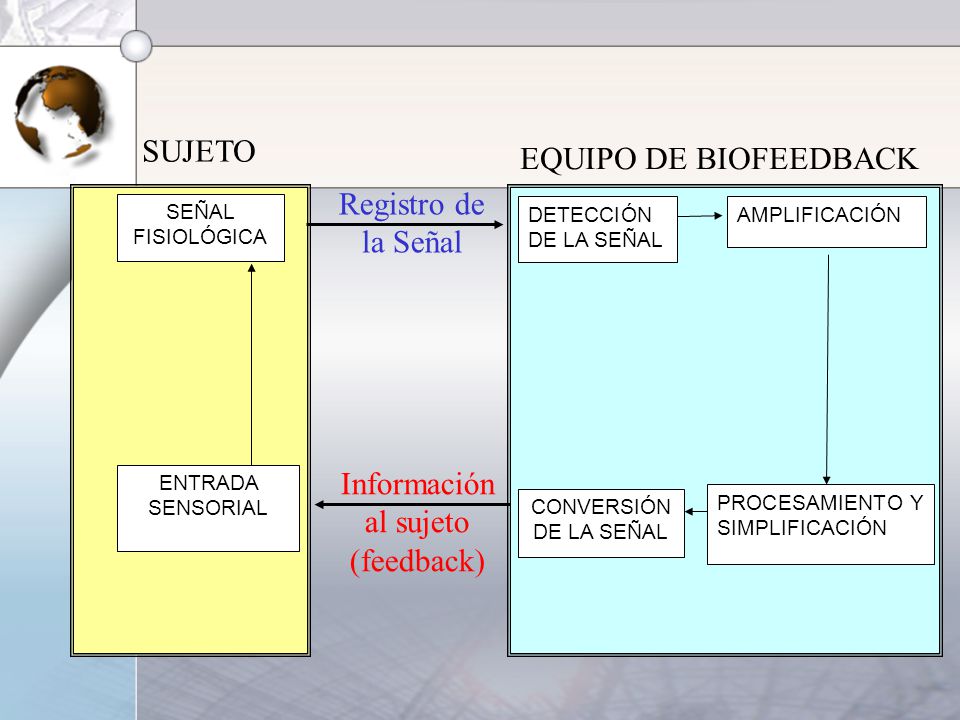

3 SUJETO EQUIPO DE BIOFEEDBACK Registro de la Señal Información
SEÑAL FISIOLÓGICA ENTRADA SENSORIAL DETECCIÓN DE LA SEÑAL AMPLIFICACIÓN CONVERSIÓN DE LA SEÑAL PROCESAMIENTO Y SIMPLIFICACIÓN Información al sujeto (feedback) Registro de la Señal EQUIPO DE BIOFEEDBACK

4 SUJETO EQUIPO DE BIOFEEDBACK Registro de la Señal Información
SEÑAL FISIOLÓGICA ENTRADA SENSORIAL DETECCIÓN DE LA SEÑAL AMPLIFICACIÓN CONVERSIÓN DE LA SEÑAL PROCESAMIENTO Y SIMPLIFICACIÓN Información al sujeto (feedback) Registro de la Señal EQUIPO DE BIOFEEDBACK

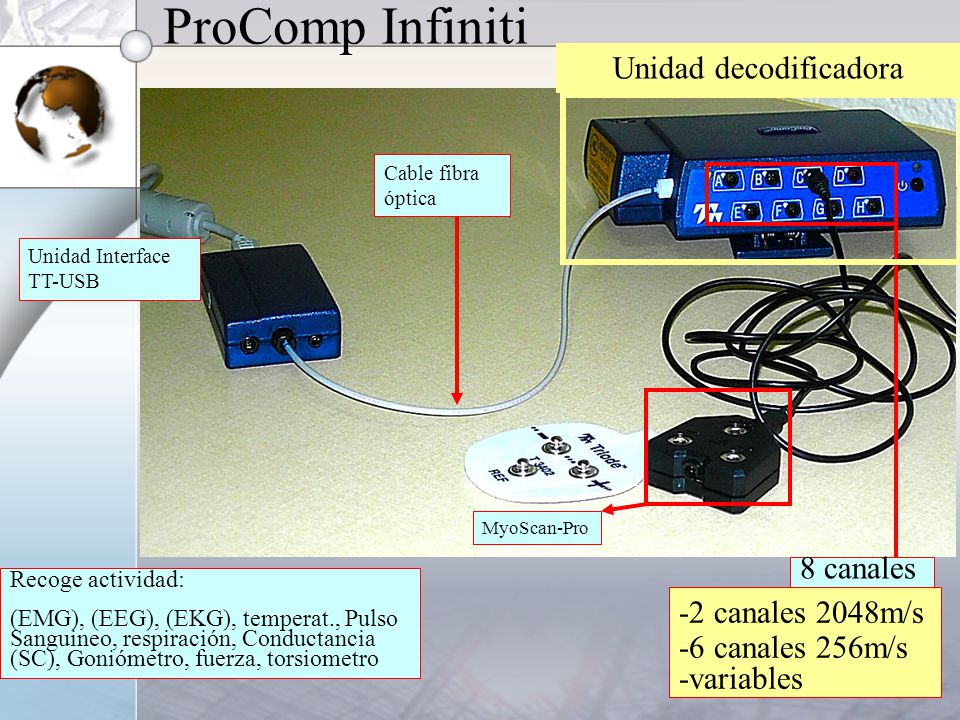

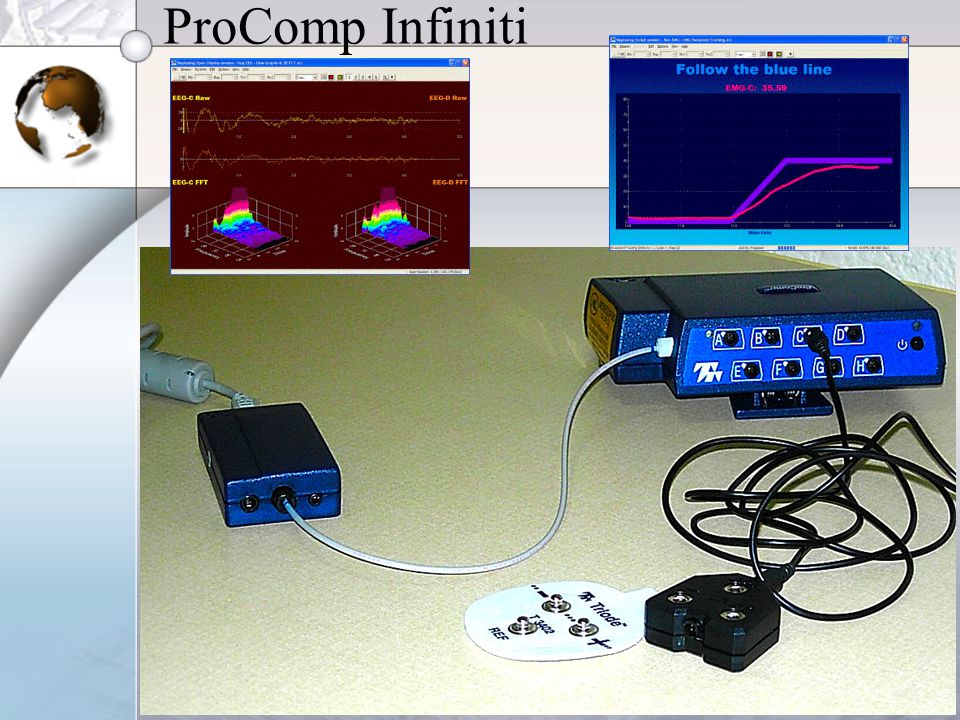

5 ProComp Infiniti

6 Unidad decodificadora
ProComp Infiniti 8 canales Recoge actividad: (EMG), (EEG), (EKG), temperat., Pulso Sanguineo, respiración, Conductancia (SC), Goniómetro, fuerza, torsiometro Cable fibra óptica MyoScan-Pro -2 canales 2048m/s -6 canales 256m/s -variables Unidad Interface TT-USB Unidad decodificadora

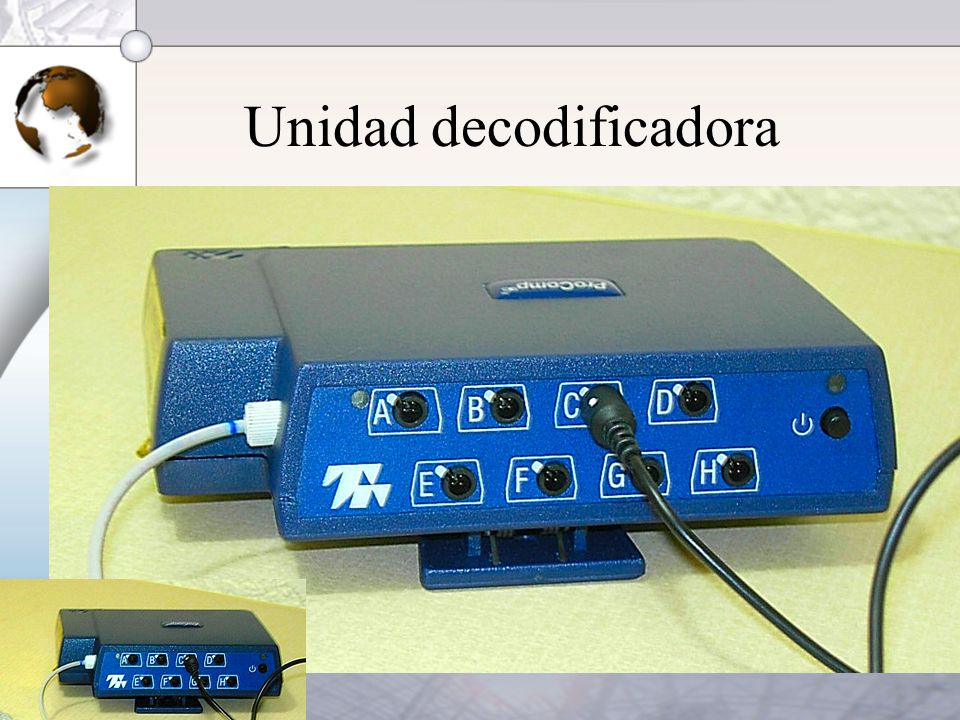

7 Unidad decodificadora

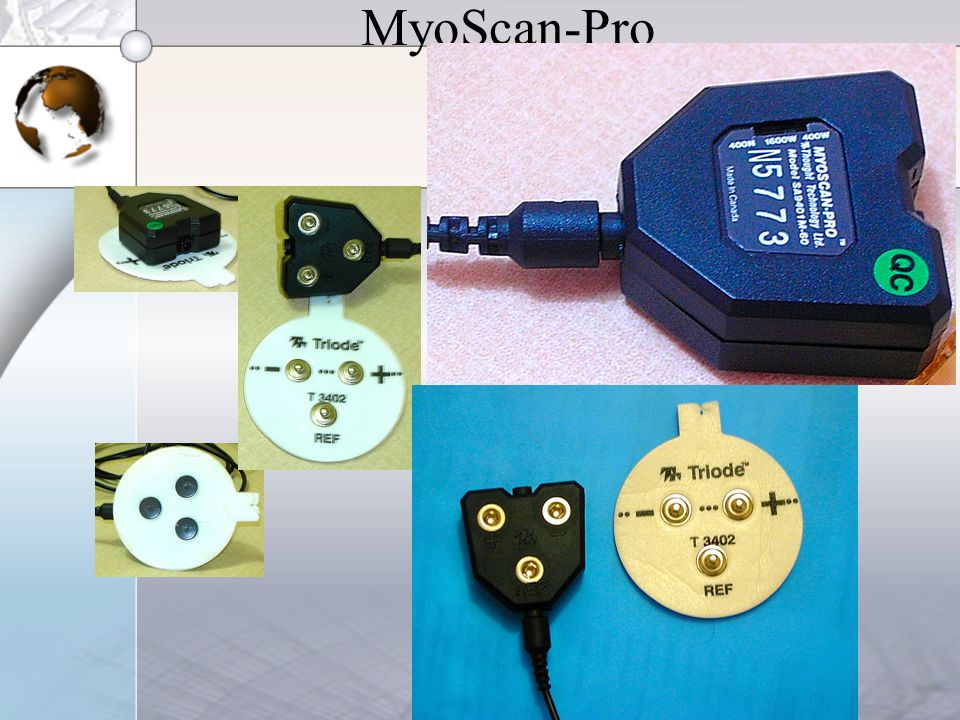

8 MyoScan-Pro

9 MyoScan-Pro -Es un sensor anatómico -Registra señales EMG, EKG y EEG
Negativo Se pueden usar tres tipos de electrodos: Triadas (triodes) Individuales (Singles-Strip) Autoaplicables (Uni-Gels) Masa o toma de tierra Positivo Conexión: Entrada A o B Muestras hasta de 2048 m/s Frecuencias hasta 500Hz

10 Características: -20 a 500 Hz -toma señales hasta 1600µV -Tres posiciones: 400N, 1600W y 400W 1600W: 20 a 500Hz Toma señales hasta 1600µV 400N: 100 a 200Hz toma señales hasta 400µV 400W: Músculos parte superior del cuerpo Impide interferencias con el músculo cardíaco

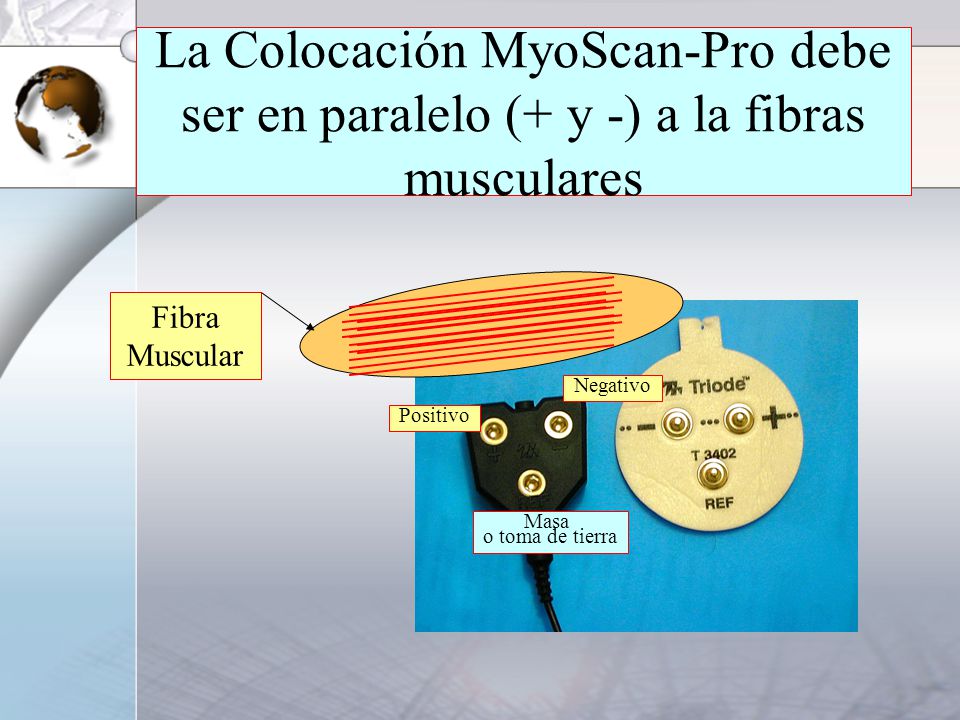

11 La Colocación MyoScan-Pro debe ser en paralelo (+ y -) a la fibras musculares
Fibra Muscular Negativo Positivo Masa o toma de tierra

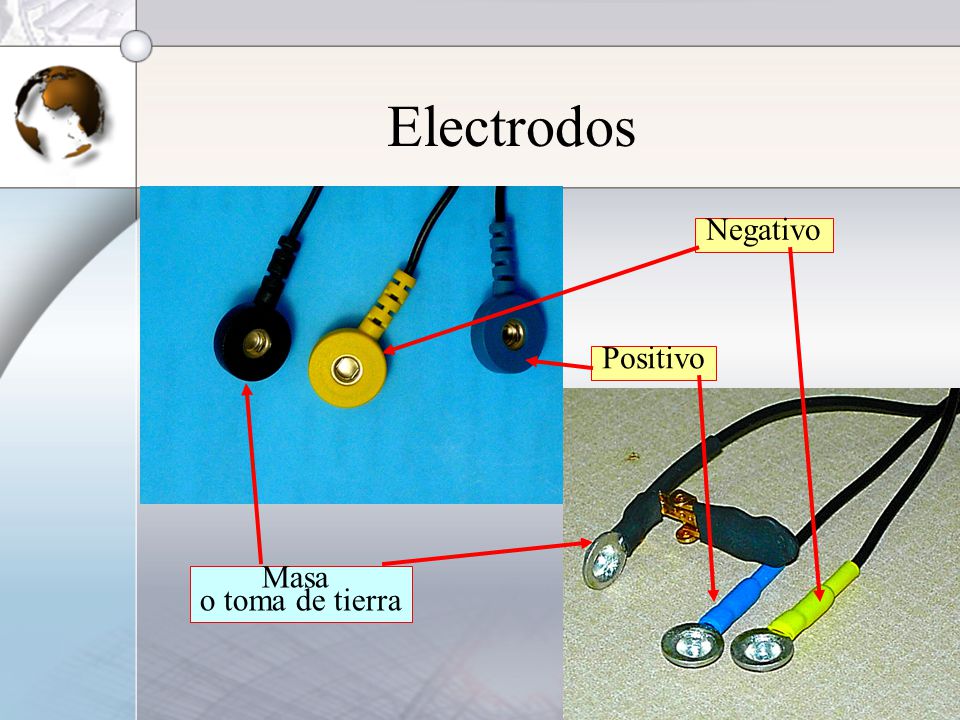

12 Electrodos Negativo Positivo Masa o toma de tierra

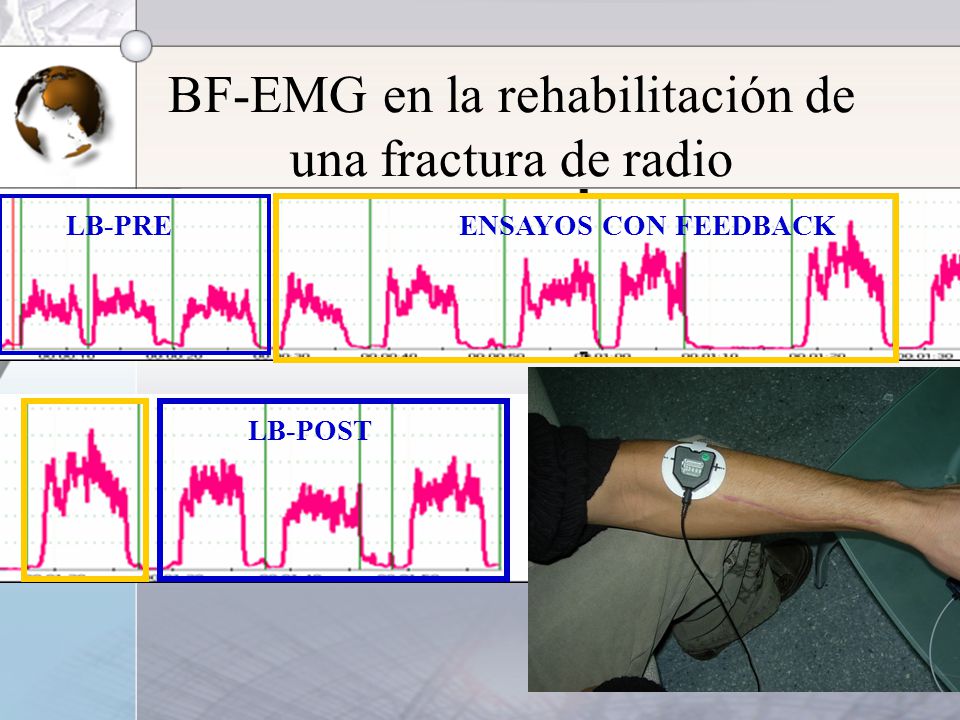

13 BF-EMG en la rehabilitación de una fractura de radio
LB-PRE ENSAYOS CON FEEDBACK LB-POST

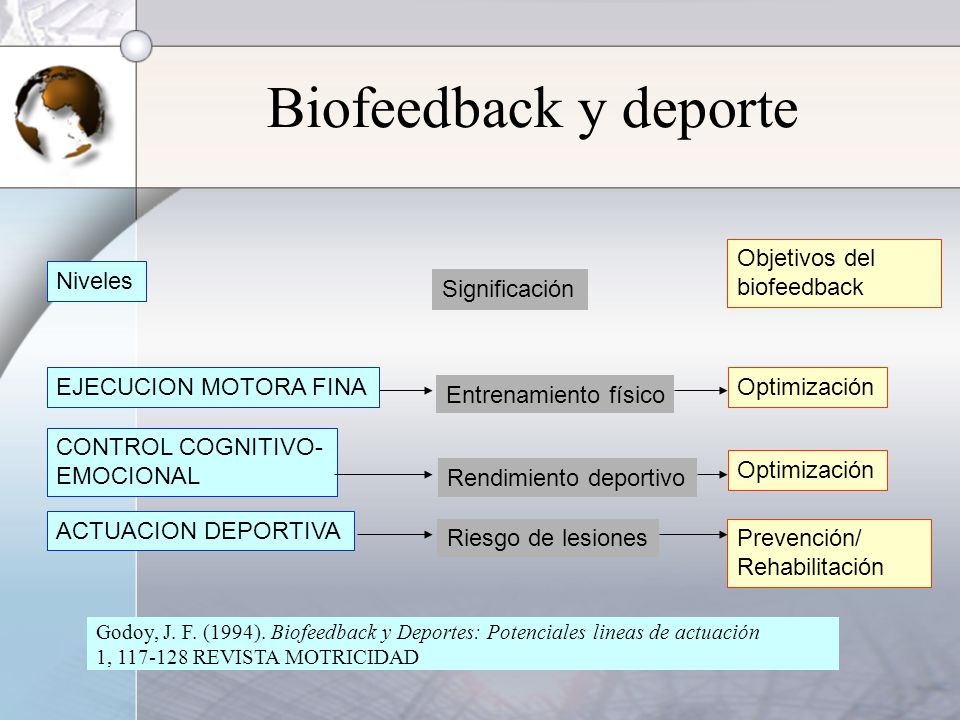

14 Biofeedback y deporte Prevención/ Rehabilitación Niveles Significación
Objetivos del biofeedback EJECUCION MOTORA FINA Entrenamiento físico Optimización CONTROL COGNITIVO- EMOCIONAL Rendimiento deportivo ACTUACION DEPORTIVA Riesgo de lesiones Godoy, J. F. (1994). Biofeedback y Deportes: Potenciales lineas de actuación 1, REVISTA MOTRICIDAD

15 Principales aplicaciones del biofedback en la mejora del entrenamiento deportivo
PREVENCIÓN/ REHABILITACIÓN Musculatura superficial Meniscectomías, distensiones, etc ESPECIFICOS Fuerza/potencia muscular Ajuste fino musculatura agonista/antagonista Control de musculatura no actuante Flexibilidad Entrenamiento en patrón de movimiento ideal Cinematografía Telemetría Ergonomía Entrenamiento en percepción de esfuerzo INESPECIFICOS Mejora en la concentración/atención Niveles adecuados de alerta/activación Autorregulación de parámetros fisiológicos
