Equipos y dispositivos de elevación
Seguridad y Salud Corporativa 2011
1
Resumen 1) Introducción 2) Comentarios generales 3) Definición
3.1) Equipo de elevación 3.2) Equipo intercambiable para elevación de personas 3.3) Instrucciones generales de trabajo 4) Especificaciones para equipos de elevación 4.1) Adicionales para Cestas de Hombre 4.2) Adicionales para Cestas de Hombre para Grúas 4.3) Adicionales para Cestas de Hombre para Carretillas elevadoras 5) Instrucciones de trabajo para equipos de elevación 5.1) Adicionales para Cestas de Hombre para Grúas 5.2) Adicionales para Cestas de Hombre para Carretillas elevadoras 6) Uso seguro y adecuado de plataformas elevadoras articuladas y de tijera (PEMP) 7) Uso seguro y adecuado de plataformas elevadoras montadas sobre vehiculo 8) Uso seguro y adecuado de Cestas de Hombre para Grúas 9) Uso seguro y adecuado de Cestas de Hombre para Carretillas elevadoras 10) Peligros 10.1) Peligro de vuelco 10.2) Peligro de electrocución 10.2.1) ¿Qué ocurre si el equipo contacta con una línea eléctrica? 11) Causas principales de accidentes 12) Preguntas February 11th 2011 Seguridad y Salud Corporativa 2011 – Equipos y dispositivos de elevación
2
1) Introducción Abril 2010 Un fallecido Una máquina apiladora vuelca
Tres empresas están involucradas en los trabajos February 11th 2011 Seguridad y Salud Corporativa 2011 – Equipos y dispositivos de elevación
3
1) Introducción Un fallecido
El trabajador murió al ser golpeado por la plataforma elevadora de tijera que volcó. February 11th 2011 Seguridad y Salud Corporativa 2011 – Equipos y dispositivos de elevación
4
1) Introducción Junio 2010 Amputación
El operador de la plataforma elevadora de tijera estaba estacionando la unidad para preparar la instalación de tuberías. El supervisor abandonó el área de trabajo e indicó al operador que esperara hasta su regreso para continuar con el trabajo. El operador siguió trabajando, y cuando la plataforma elevadora se movió hacia adelante, su mano fue atrapada entre el pasamanos y el soporte de la tubería (arista de acero). February 11th 2011 Seguridad y Salud Corporativa 2011 – Equipos y dispositivos de elevación
5
2) Comentarios generales:
Este programa está diseñado para familiarizar a los trabajadores con el uso seguro de las plataformas elevadoras móviles personales (PEMP). Los puntos más importantes para evitar accidentes son a) Formación del operador La formación debe ser impartida por una persona cualificada con experiencia en el modelo del equipo en particular La formación debe incluir: La naturaleza de los peligros eléctricos, caídas, y otros involucrados en la operación de elevación Las medias de precaución para hacer frente a riesgos La capacidad de carga nominal del elevador (incluyendo trabajadores, herramientas, materiales, cestas, etc) Los requisitos del fabricante, tal y como se indican en el manual de instrucciones La demostración de conocimientos y habilidades para el manejo de la plataforma elevadora. b) Análisis del riesgo Debe hacerse una Identificación de Peligros y Evaluación de Riesgos (HIRA) por una persona cualificada antes de cada trabajo. c) Control de todos los equipos antes de / durante cada trabajo Ver todos los comentarios en § “Antes de comenzar el trabajo” February 11th 2011 Seguridad y Salud Corporativa 2011 – Equipos y dispositivos de elevación
6
3) Definiciones 3.1) Equipos de elevación
Plataforma elevadora de tijera Plataforma elevadora articulada Plataforma elevadora montada sobre vehículo February 11th 2011 Seguridad y Salud Corporativa 2011 – Equipos y dispositivos de elevación
7
Cesta de hombre para carretillas Cesta de hombre para grúas
3) Definiciones 3.2) Equipo intercambiable para elevación de personas Cesta de hombre para carretillas Cesta de hombre para grúas February 11th 2011 Seguridad y Salud Corporativa 2011 – Equipos y dispositivos de elevación
8

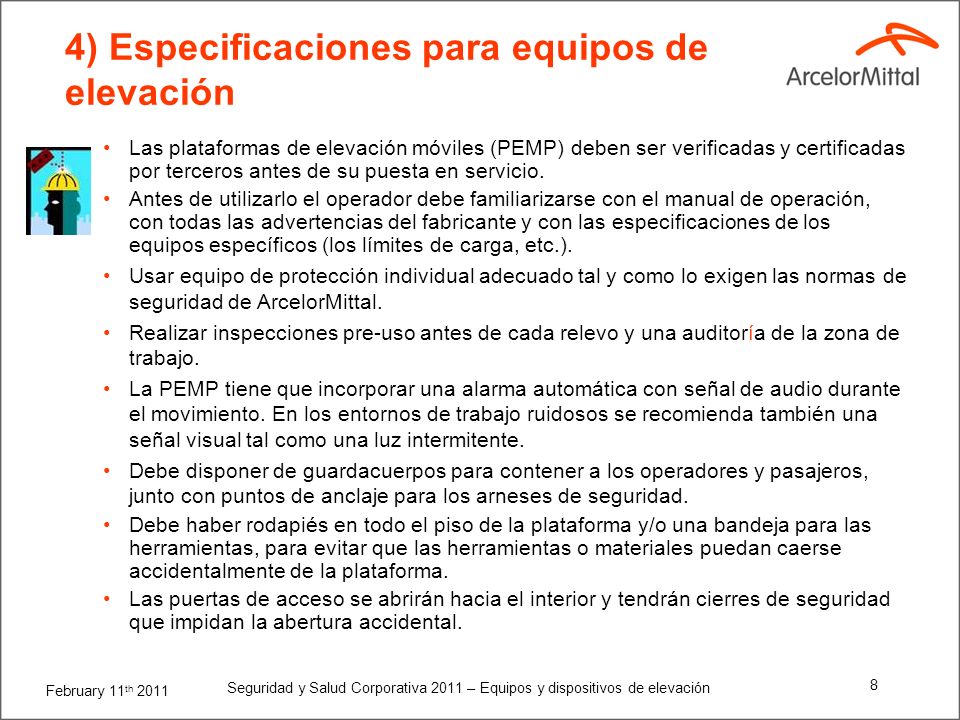

4) Especificaciones para equipos de elevación
Las plataformas de elevación móviles (PEMP) deben ser verificadas y certificadas por terceros antes de su puesta en servicio. Antes de utilizarlo el operador debe familiarizarse con el manual de operación, con todas las advertencias del fabricante y con las especificaciones de los equipos específicos (los límites de carga, etc.). Usar equipo de protección individual adecuado tal y como lo exigen las normas de seguridad de ArcelorMittal. Realizar inspecciones pre-uso antes de cada relevo y una auditoría de la zona de trabajo. La PEMP tiene que incorporar una alarma automática con señal de audio durante el movimiento. En los entornos de trabajo ruidosos se recomienda también una señal visual tal como una luz intermitente. Debe disponer de guardacuerpos para contener a los operadores y pasajeros, junto con puntos de anclaje para los arneses de seguridad. Debe haber rodapiés en todo el piso de la plataforma y/o una bandeja para las herramientas, para evitar que las herramientas o materiales puedan caerse accidentalmente de la plataforma. Las puertas de acceso se abrirán hacia el interior y tendrán cierres de seguridad que impidan la abertura accidental. February 11th 2011 Seguridad y Salud Corporativa 2011 – Equipos y dispositivos de elevación
9
4) Especificaciones para equipos de elevación
4.1) Adicionales para Cestas de Hombre Sólo podrán utilizarse cuando lo permita la legislación local En España y en la Unión Europea “la elevación de trabajadores sólo estará permitida mediante equipos de trabajo y accesorios previstos a tal efecto” (RD 1215/97 Anexo II apartado 3.1.b y la Directiva 2009/104/EC). La Guía Técnica sobre Utilización de Equipos de Trabajo (desarrollo del RD 1215/97) especifica que “la barquilla, cestón o jaula deberá ser compatible con la máquina base y disponer de los mandos y dispositivos adecuados”. En estos casos las cesta es un “EQUIPO INTERCAMBIABLE” en los términos del Artículo 2 (b) de la Directiva de Máquinas. En este caso forma parte del “conjunto constituido por la máquina base y la barquilla, cestón o jaula” y “debe ser sometido al procedimiento de certificación apropiado”. Que una cesta lleve el marcado CE no significa que sea “EQUIPO INTERCAMBIABLE” February 11th 2011 Seguridad y Salud Corporativa 2011 – Equipos y dispositivos de elevación
10
4) Especificaciones para equipos de elevación
4.1) Adicionales para Cestas de Hombre El RD 1215/97 Anexo II apartado 3.1.b (Directiva 2009/104/EC) prevé que puedan presentarse “situaciones excepcionales” en las que haya que utilizar otros equipos distintos de los específicamente diseñados para elevar personas. Estas situaciones serían: Aquellas en las que es técnicamente imposible utilizar otros equipos para la elevación de personas, Aquellas en las que, debido a las condiciones en las que se debe realizar el trabajo, la utilización de dichos equipos expondría a las personas a un riesgo mayor. Las de evacuación de personas en caso de emergencia No son situaciones excepcionales: La elevación de personas de un nivel a otro. La reparación de alumbrado. El acceso a zonas de almacenamiento. La manutención manual de materiales en altura. Las operaciones de instalación, montaje o desmontaje en altura. Otros trabajos en altura, incluso de tipo ocasional, para limpieza, mantto., etc. February 11th 2011 Seguridad y Salud Corporativa 2011 – Equipos y dispositivos de elevación
11
4) Especificaciones para equipos de elevación
4.1) Adicionales para Cestas de Hombre Si se diera la excepcionalidad, antes de ejecutar el trabajo se deberá : Realizar la evaluación de los riesgos Definir un procedimiento de trabajo Realizar el trabajo bajo supervisión permanente Además se debe garantizar: Las cestas de hombre deben ser diseñadas por un ingeniero cualificado. Las cestas deben ser capaces de soportar su propio peso y 5 veces la carga máxima prevista, los cuales deben estar claramente indicados en la cesta (ver placa de datos). Además, el diseño debe permitir suficiente altura para los trabajadores. February 11th 2011 Seguridad y Salud Corporativa 2011 – Equipos y dispositivos de elevación
12
4) Especificaciones para equipos de elevación
4.2) Adicionales para Cestas de Hombre para Grúas El sistema de conexión de la cesta a la línea de grúa posibilitará su cierre y bloqueo. El cable que aguanta la cesta debe ser capaz de soportar por lo menos 7 veces la carga prevista. El diseño de la cesta debe minimizar la inclinación. 4.3) Adicionales para Cestas de Hombre para Carretillas Debe instalarse un sistema de anclaje para fijar la cesta con las horquillas. February 11th 2011 Seguridad y Salud Corporativa 2011 – Equipos y dispositivos de elevación
13
5) Instrucciones de trabajo para equipos de elevación
Antes de cada trabajo hay que realizar la evaluación de riesgos específicos (Propios y / o de los Contratistas). Sólo los trabajadores formados en la tarea a realizar serán autorizados a subir a la cesta o la plataforma elevadora. Realizar el balizado o demarcación para restringir el acceso al área de trabajo y para proteger a los demás de la caída de objetos. Antes de iniciar el trabajo, verificar que la zona demarcada está libre de personal. Todos los controles y dispositivos de seguridad se deben revisar antes de cada uso, para asegurarse de que funcionan correctamente. Antes de mover la máquina (traslación), la cesta o la plataforma debe estar en la posición inferior para evitar su vuelco, y todos los trabajadores deben ser avisados antes de iniciar el movimiento. February 11th 2011 Seguridad y Salud Corporativa 2011 – Equipos y dispositivos de elevación
14
5) Instrucciones de trabajo para equipos de elevación
Las plataformas sólo podrán trabajar sobre superficies adecuadas. La superficie debe ser relativamente plana, con no más de 3º (+/-5%) de pendiente. Debe extremarse la precaución cuando se utilizan plataformas elevadoras cerca de líneas eléctricas aéreas, pues existe riesgo de electrocución si el aparato elevador toca los cables eléctricos. Las PEMP no deben utilizarse cerca de las líneas eléctricas a menos que las líneas hayan sido desconectadas o se asegure que la distancia de seguridad se mantendrá en todo momento (el procedimiento de consignación de ArcelorMittal debe aplicarse constantemente). Antes de entrar o salir de la cesta o plataforma, comprobar que está asegurada. Cerrar la puerta de la cesta o la plataforma después de entrar y cerciorarse de que los cierres de seguridad no se abren accidentalmente. Todas las herramientas, y el equipo asociado, deben ser almacenadas de forma segura en la cesta o la plataforma 5% February 11th 2011 Seguridad y Salud Corporativa 2011 – Equipos y dispositivos de elevación
15
5) Instrucciones de trabajo para equipos de elevación
Los trabajadores deben mantener todas las partes del cuerpo dentro de la cesta o la plataforma mientras se está elevando. Nunca se debe subir a las barandillas o salir de la cesta o plataforma cuando está en posición de elevación. Los trabajadores deben usar todos los EPI requeridos por las normas de ArcelorMittal. Se usarán dispositivos de protección anticaídas (arnés) con las cuerdas de seguridad atadas, en todo momento, a los puntos de anclaje diseñados en la cesta o en la plataforma. Nunca deben excederse los límites de capacidad de carga establecidos por el fabricante. No elevar nunca la plataforma en condiciones de viento o climatología adversa (lluvia, nieve, …). Nunca atarse a una estructura contigua. Mantenga el manual del operador en el lugar de trabajo. February 11th 2011 Seguridad y Salud Corporativa 2011 – Equipos y dispositivos de elevación
16
5) Instrucciones de trabajo para equipos de elevación
5.1) Adicionales para Cestas de Hombre para Grúas Bridas, anillas y grilletes son parte del sistema de elevación de la Cesta de Hombre, y deben ser utilizados sólo para ese propósito; todos los ganchos y los mecanismos de fijación deben ser capaces de cerrar y bloquear para evitar la posibilidad de que un gancho se abra, mientras que la cesta se encuentra suspendida. Todos los controles y dispositivos de seguridad, en la grúa y la Cesta de Hombre, deben ser inspeccionados para verificar que funcionan correctamente. Después de que los trabajadores entren en la cesta, pero antes de que sean totalmente izados, la cesta de hombre debe ser levantada un poco (pulgadas, cm) e inspeccionada para asegurar que: los aparejos de elevación están libres de obstrucciones y no doblados, la fijación principal de aparejos centrada en la cesta, el peso distribuido uniformemente en la misma, y que la grúa se mantiene estable. Se necesita un plan de elevación antes de iniciar un trabajo seguro (cuando se trabaja con una o más grúas) February 11th 2011 Seguridad y Salud Corporativa 2011 – Equipos y dispositivos de elevación
17
5) Instrucciones de trabajo para equipos de elevación
5.2) Adicionales para Cestas de Hombre para Carretillas La carretilla debe estar adaptada para llevar la Cesta de Hombre, y su equilibrio debe estar garantizado en todo momento. Antes de la elevación, debe fijarse una cadena de seguridad en ambos lados de la cesta, y ésta, a su vez, a la carretilla con las dos horquillas. La carretilla no podrá moverse cuando el mástil esté elevado, en una posición de trabajo, con o sin personal en la cesta. No se puede conducir con el trabajador dentro de la cesta. February 11th 2011 Seguridad y Salud Corporativa 2011 – Equipos y dispositivos de elevación
18
6) Uso seguro y adecuado de Plataformas Elevadoras de Brazo y de Tijera.
Consejos importantes para ayudarle a utilizar adecuadamente las Plataformas de Tijera: Antes de iniciar el trabajo Realizar una inspección previa al cambio relevo de la plataforma elevadora de tijera y todo su equipo. Utilizar señales de aviso y conos para acotar la zona de trabajo cerca de las áreas de gran tráfico. Revisar el área en la que se va a utilizar la plataforma elevadora respecto de agujeros, desniveles, baches, escombros, etc, y si hay obstáculos y líneas eléctricas aéreas. Si hubiere disponemos de estabilizadores, éstos deben ser utilizados de forma sistemática y apoyados sobre terreno firme y nivelado. Evitar suelo blando, pendiente lateral u otras condiciones que pueden afectar a la estabilidad de la unidad. Especialmente para plataformas de brazo Utilizar el equipo únicamente para el fin previsto. !Las plataformas de brazo no son grúas! February 11th 2011 Seguridad y Salud Corporativa 2011 – Equipos y dispositivos de elevación
19
6) Uso seguro y adecuado de Plataformas Elevadoras de Brazo y de Tijera.
Consejos importantes para ayudarle a utilizar adecuadamente las Plataformas de Tijera: Durante el trabajo Todo el personal debe estar alejado del camino de la plataforma de tijera. El movimiento de la plataforma de tijera no llevará a ninguna de sus partes a una distancia inferior a la mínima especificada para conductores aéreos con tensión. Utilizar de forma adecuada los medios de protección anticaídas (arnés) y permanecer durante todo el tiempo conectado con las cuerdas a los puntos de anclaje diseñados, y no salir de la plataforma cuando está en posición elevada. Nunca mover la plataforma, a menos que esté en la posición de completamente bajada. Especialmente para plataformas de brazo Una plataforma elevadora articulada no puede ser desplazada cuando su brazo se encuentra levantado en posición de trabajo con el personal en el cesto, a excepción de los equipos que están diseñados específicamente para este tipo de operaciones. February 11th 2011 Seguridad y Salud Corporativa 2011 – Equipos y dispositivos de elevación
20
6) Uso seguro y adecuado de Plataformas Elevadoras de Brazo y de Tijera.
Consejos importantes para ayudarle a utilizar adecuadamente las Plataformas de Tijera: Al finalizar el trabajo Limpiar la zona de trabajo restringida, previamente delimitada, y almacenar las señales y conos utilizados. Retirar todas las herramientas y equipos de la plataforma elevadora; garantizar de que se almacenan de forma segura. Llevar la plataforma hacia la zona de estacionamiento, manteniéndola en la posición de completamente baja y no sobrepasando la máxima velocidad permitida en la Planta Para evitar el uso no autorizado de la plataforma de elevación, bloquearla y retirar la llave. Si en algún momento, una plataforma elevadora requiere reparación, está defectuosa o no es segura, será comunicado inmediatamente al supervisor y reparada antes de volver a ser utilizada. February 11th 2011 Seguridad y Salud Corporativa 2011 – Equipos y dispositivos de elevación
21
7) Uso seguro y adecuado de Plataformas Elevadoras Montadas sobre Vehículo
Consejos importantes para ayudarle a utilizar adecuadamente las Plataformas Elevadoras Montadas sobre Vehículo : Antes de iniciar el trabajo Realizar una inspección o control de seguridad previo al cambio de relevo del vehiculo y todo el equipo utilizado, y controlar los certificados de seguridad y de inspección del vehículo. Utilizar señales de aviso y conos para acotar la zona de trabajo cerca de las áreas de gran tráfico. Si disponemos de estabilizadores, éstos deben ser apoyados sobre terreno firme y nivelado. Evitar suelo blando, pendiente lateral u otras condiciones que pueden afectar a la estabilidad de la unidad. Se echarán los frenos, y los estabilizadores se apoyarán sobre tablas o superficies sólidas. Se colocarán cuñas en las ruedas antes de utilizar una plataforma sobre vehículo. Durante el trabajo Un camión con elevadora no podrá ser desplazado cuando el brazo se encuentre levantado en una posición de trabajo con personal en la cesta, a excepción de los equipos que están diseñados específicamente para este tipo de operaciones. No levantar la pluma a menos que la máquina esté nivelada o sobre una superficie plana. February 11th 2011 Seguridad y Salud Corporativa 2011 – Equipos y dispositivos de elevación
22

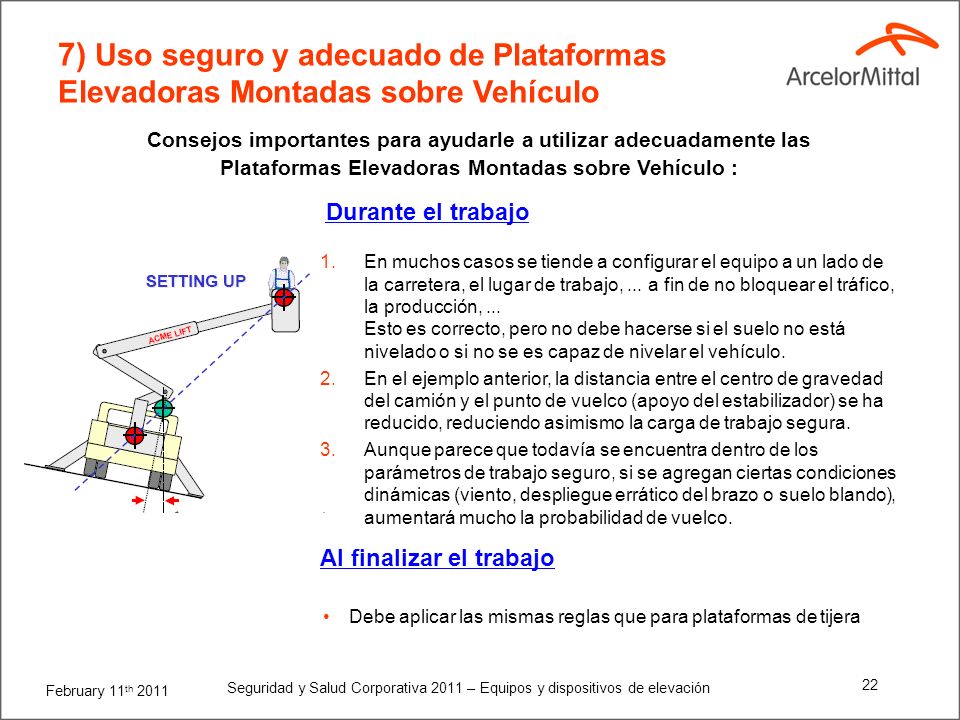

7) Uso seguro y adecuado de Plataformas Elevadoras Montadas sobre Vehículo
Consejos importantes para ayudarle a utilizar adecuadamente las Plataformas Elevadoras Montadas sobre Vehículo : Durante el trabajo En muchos casos se tiende a configurar el equipo a un lado de la carretera, el lugar de trabajo, ... a fin de no bloquear el tráfico, la producción, ... Esto es correcto, pero no debe hacerse si el suelo no está nivelado o si no se es capaz de nivelar el vehículo. En el ejemplo anterior, la distancia entre el centro de gravedad del camión y el punto de vuelco (apoyo del estabilizador) se ha reducido, reduciendo asimismo la carga de trabajo segura. Aunque parece que todavía se encuentra dentro de los parámetros de trabajo seguro, si se agregan ciertas condiciones dinámicas (viento, despliegue errático del brazo o suelo blando), aumentará mucho la probabilidad de vuelco. Al finalizar el trabajo Debe aplicar las mismas reglas que para plataformas de tijera February 11th 2011 Seguridad y Salud Corporativa 2011 – Equipos y dispositivos de elevación
23

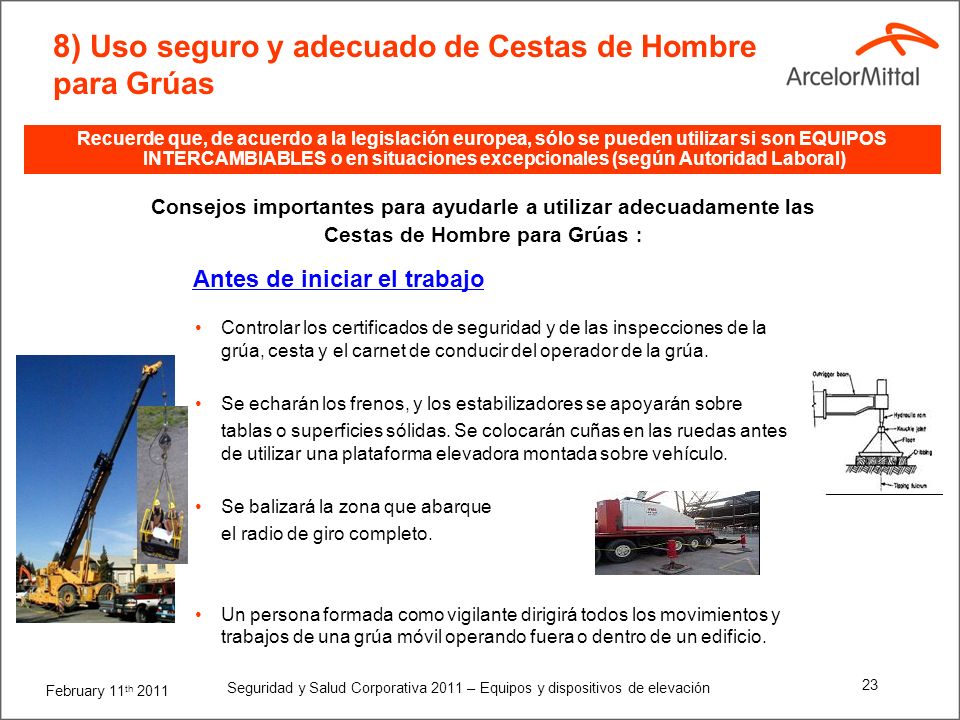

8) Uso seguro y adecuado de Cestas de Hombre para Grúas
Recuerde que, de acuerdo a la legislación europea, sólo se pueden utilizar si son EQUIPOS INTERCAMBIABLES o en situaciones excepcionales (según Autoridad Laboral) Consejos importantes para ayudarle a utilizar adecuadamente las Cestas de Hombre para Grúas : Antes de iniciar el trabajo Controlar los certificados de seguridad y de las inspecciones de la grúa, cesta y el carnet de conducir del operador de la grúa. Se echarán los frenos, y los estabilizadores se apoyarán sobre tablas o superficies sólidas. Se colocarán cuñas en las ruedas antes de utilizar una plataforma elevadora montada sobre vehículo. Se balizará la zona que abarque el radio de giro completo. Un persona formada como vigilante dirigirá todos los movimientos y trabajos de una grúa móvil operando fuera o dentro de un edificio. February 11th 2011 Seguridad y Salud Corporativa 2011 – Equipos y dispositivos de elevación
24
8) Uso seguro y adecuado de Cestas de Hombre para Grúas
Recuerde que, de acuerdo a la legislación europea, sólo se pueden utilizar si son EQUIPOS INTERCAMBIABLES o en situaciones excepcionales (según Autoridad Laboral) Consejos importantes para ayudarle a utilizar adecuadamente las Cestas de Hombre para Grúas: Durante el trabajo No se moverá la grúa, ni se retirarán los estabilizadores cuando la pluma esté levantada en posición de trabajo con o sin personal en la cesta. No se debe levantar la cesta con viento o en condiciones ambientales adversas (lluvia, nieve, ..) El trabajador en la cesta y el operador de la grúa tienen que estar en contacto permanente (visual y por radio, ...) Al finalizar el trabajo Debe aplicar las mismas reglas que para dispositivos y aparatos de elevación. February 11th 2011 Seguridad y Salud Corporativa 2011 – Equipos y dispositivos de elevación
25
9) Uso seguro y adecuado de Cestas de Hombre para Carretillas Elevadoras
Recuerde que, de acuerdo a la legislación europea, sólo se pueden utilizar si son EQUIPOS INTERCAMBIABLES o en situaciones excepcionales (según Autoridad Laboral) Consejos importantes para ayudarle a utilizar adecuadamente las Cestas de Hombre para Carretillas Elevadoras: Antes de iniciar el trabajo Realizar una inspección previa al cambio relevo de la carretilla, la cesta y todo el equipo utilizado. Utilizar señales de aviso y conos para acotar la zona de trabajo cerca de las áreas de gran tráfico. Revisar el área en la que la carretilla será utilizada: agujeros, desniveles, baches, escombros, etc., y los obstáculos aéreos y líneas de tendido eléctrico. Evitar los suelos blandos, pendientes laterales u otras condiciones que puedan afectar a la estabilidad del equipo. La palanca de inclinación de la carretilla elevadora (la de ajuste del ángulo del mástil) debe estar bloqueada o inoperativa. February 11th 2011 Seguridad y Salud Corporativa 2011 – Equipos y dispositivos de elevación
26
9) Uso seguro y adecuado de Cestas de Hombre para Carretillas Elevadoras
Recuerde que, de acuerdo a la legislación europea,sólo se pueden utilizar si son EQUIPOS INTERCAMBIABLES o en situaciones excepcionales (según Autoridad Laboral) Consejos importantes para ayudarle a utilizar adecuadamente las Cestas de Hombre para Carretillas Elevadoras: Durante el trabajo No se debe levantar la cesta con viento o en condiciones ambientales adversas (lluvia, nieve, ..) El trabajador en la cesta y el operador de la carretilla tienen que estar en contacto visual permanente No se elevará el mástil si la maquina no se encuentra en una posición segura y nivelada. Al finalizar el trabajo Debe aplicar las mismas reglas que para dispositivos y aparatos de elevación. February 11th 2011 Seguridad y Salud Corporativa 2011 – Equipos y dispositivos de elevación
27

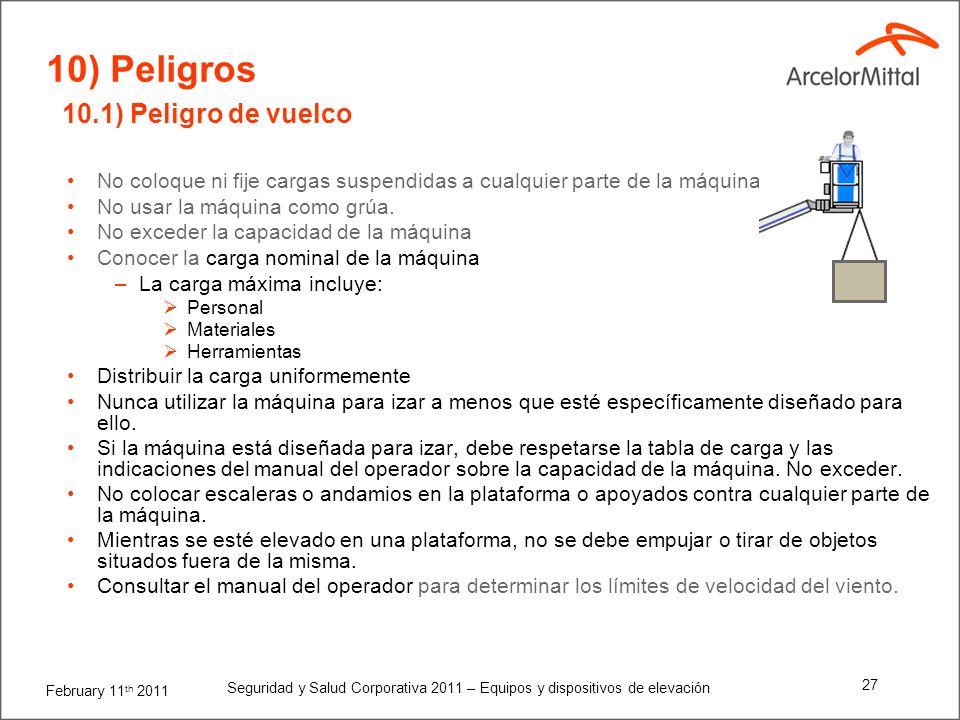

10) Peligros 10.1) Peligro de vuelco
No coloque ni fije cargas suspendidas a cualquier parte de la máquina. No usar la máquina como grúa. No exceder la capacidad de la máquina Conocer la carga nominal de la máquina La carga máxima incluye: Personal Materiales Herramientas Distribuir la carga uniformemente Nunca utilizar la máquina para izar a menos que esté específicamente diseñado para ello. Si la máquina está diseñada para izar, debe respetarse la tabla de carga y las indicaciones del manual del operador sobre la capacidad de la máquina. No exceder. No colocar escaleras o andamios en la plataforma o apoyados contra cualquier parte de la máquina. Mientras se esté elevado en una plataforma, no se debe empujar o tirar de objetos situados fuera de la misma. Consultar el manual del operador para determinar los límites de velocidad del viento. February 11th 2011 Seguridad y Salud Corporativa 2011 – Equipos y dispositivos de elevación
28
10.2) Peligro de electrocución
Mantener las distancias de seguridad con las líneas de energía eléctrica. Mantenerse alejado de la máquina si entra en contacto con líneas eléctricas. Mantenerse alejado de cables de alta tensión. Si hay que trabajar cerca de líneas de alta tensión, asegurarse de que están desconectadas (sin tensión). V nominal Dpel Dprox1 Dprox2 20 KV 60 cm 122 cm 300 cm 45 KV 73 cm 148 cm 220 KV 160 cm 410 cm 500 cm Distancias de seguridad (Legislación española): La NTP 634 (Plataformas Elevadoras Móviles de Personal) del INSHT dice que para prevenir el riesgo de electrocución (en cuanto que la plataforma puede alcanzar líneas aéreas eléctricas), se deberán aplicar los criterios establecidos en el RD 614 / 2001 (Trabajos Frente a Riesgo Eléctrico). Según la Guía Técnica que desarrolla este RD, se deben analizar los movimientos de las máquinas, equipos y materiales que pueden entrar en contacto con los elementos en tensión o invadir las zonas de peligro. Para garantizar que no se invada la zona de peligro, DPEL, se recomienda no sobrepasar el límite DPROX-1, para los «trabajadores autorizados» (o los que trabajen bajo su vigilancia). En el resto de los casos se recomienda no sobrepasar el límite DPROX-2. Estos límites (distancias) varían en función de la tensión nominal de la línea. Así, p.e:(ver tabla) February 11th 2011 Seguridad y Salud Corporativa 2011 – Equipos y dispositivos de elevación
29
10.2) Peligro de electrocución
Las plumas aisladas no son una medida de seguridad a prueba de fallos contra la electrocución. Aunque las plumas estén aisladas su capacidad dieléctrica debe ser verificada con frecuencia. Nota: las plumas sucias o fluido hidráulico contaminado pueden ser conductores de la electricidad. Inspeccionar la zona antes de comenzar el trabajo para detectar la presencia de cables aéreos. Nunca asumir que un cable aéreo es seguro y se puede tocar. No tocar un cable de tendido eléctrico caído. Debe designarse a un empleado para supervisar la proximidad de las grúas con las líneas eléctricas. February 11th 2011 Seguridad y Salud Corporativa 2011 – Equipos y dispositivos de elevación
30
10.2.1) ¿Qué ocurre si el equipo contacta con una línea eléctrica?
10.2) Peligro de electrocución 10.2.1) ¿Qué ocurre si el equipo contacta con una línea eléctrica? Que no cunda el pánico Mantenerse en los controles Tratar de mover la pluma lejos de la línea Si debe salir de la máquina: Saltar lejos y no toque la máquina desde el suelo. Aléjese saltando “a pies juntillas”, o arrastrando los pies hasta salir de la zona. (La corriente puede fluir hacia el exterior a través del suelo en un efecto de onda desde el equipo en contacto con la línea eléctrica) Si un compañero de trabajo contacta con una línea eléctrica, no trate de rescatarlo, pues también, si no Ud., puede electrocutarse. No tocar ningún equipo que esté en contacto con cables de alta tensión. Contactar con el servicio interno de mantenimiento eléctrico para desconectar (consignar) las líneas y para comprobar si siguen con tensión. If you are the operator of the crane that is in contact with the power line, don’t panic. Don’t try to get away from the crane. You probably won’t get very far. Stay at the controls and let other workers know what has happened by radio or hand signals. Urge workers to stay away from the crane. Try to maneuver the boom away from the power line. If this is not possible, tell someone to contact the power company to shut off power to the line if someone has not already done so. Sit tight and try not to touch anything. If you must leave the cab for reason of a fire, jump clear of the machine as far as you can. While keeping your feet together hop or shuffle away until you have sufficiently cleared the crane area. February 11th 2011 Seguridad y Salud Corporativa 2011 – Equipos y dispositivos de elevación
31
11) Causas principales de accidentes (Plataforma de Tijera)
Operando con plataformas a través o debajo de espacios estrechos o bajos. Nunca salir de la plataforma elevadora de tijera. No utilizar aparatos de elevación inadecuados (altura inapropiada, trabajar con escaleras sobre una plataforma elevadora, sin arnés ) Un EPI, como el arnés de cuerpo completo, debe usarse cuando se trabaja en altura Los trabajadores no deben subirse a las barandillas de las plataformas de tijera. February 11th 2011 Seguridad y Salud Corporativa 2011 – Equipos y dispositivos de elevación
32
11) Causas principales de accidentes (Plataforma Articulada)
La ruedas y los estabilizadores no estaban colocados, y el suelo no era firme y nivelado. La estabilidad de la máquina no estaba garantizada. No se puede entender por qué alguien que está trabajando en una plataforma, que por sí tiene mucho alcance, se ve obligado a subir a la barandilla. Un trabajo peligroso realizado por un hombre de poca altura, por lo que agregó estos peldaños para poder llegar más lejos. February 11th 2011 Seguridad y Salud Corporativa 2011 – Equipos y dispositivos de elevación
33
11) Causas principales de accidentes (Cestas de Hombre de Carretillas)
Se trata de una carretilla elevadora con una Cesta de Hombre sobre ella. La parte frontal de la cesta se ha eliminado. ¡¡¡Sin comentarios!!! ¡¡Una forma peligrosa de cambiar una bombilla!! February 11th 2011 Seguridad y Salud Corporativa 2011 – Equipos y dispositivos de elevación
34

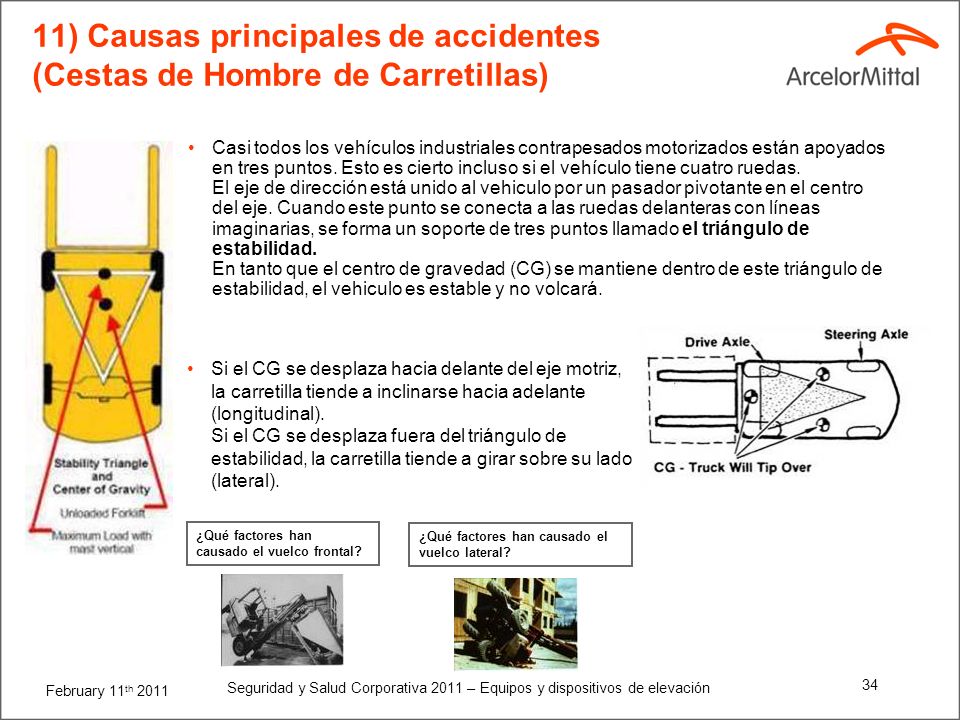

11) Causas principales de accidentes (Cestas de Hombre de Carretillas)
Casi todos los vehículos industriales contrapesados motorizados están apoyados en tres puntos. Esto es cierto incluso si el vehículo tiene cuatro ruedas. El eje de dirección está unido al vehiculo por un pasador pivotante en el centro del eje. Cuando este punto se conecta a las ruedas delanteras con líneas imaginarias, se forma un soporte de tres puntos llamado el triángulo de estabilidad. En tanto que el centro de gravedad (CG) se mantiene dentro de este triángulo de estabilidad, el vehiculo es estable y no volcará. Si el CG se desplaza hacia delante del eje motriz, la carretilla tiende a inclinarse hacia adelante (longitudinal). Si el CG se desplaza fuera del triángulo de estabilidad, la carretilla tiende a girar sobre su lado (lateral). ¿Qué factores han causado el vuelco frontal? ¿Qué factores han causado el vuelco lateral? February 11th 2011 Seguridad y Salud Corporativa 2011 – Equipos y dispositivos de elevación
35
11) Causas principales de accidentes (Cestas de Hombre de Carretillas)
Una carretilla elevadora equilibra la carga con un contrapeso en la parte posterior. Las ruedas delanteras actúan como el punto de apoyo de una palanca o de equilibrio. El centro de gravedad se mueve hacia arriba cuando las horquillas se elevan. Tenga en cuenta que si se trabaja (o permanece) en un terreno que no está nivelado, el centro de gravedad puede caer fuera del triángulo visto (longitudinal o lateral), hacer inestable la carretilla y que vuelque. February 11th 2011 Seguridad y Salud Corporativa 2011 – Equipos y dispositivos de elevación
36
12) Preguntas (1/3) ¿Quién puede operar una plataforma elevadora? Todos los empleados. Sólo personal autorizado. Expertos artesanos. El supervisor. ¿Qué tipo de protección anticaídas se requiere? Cinturón de seguridad Arnés de cuerpo completo con cuerda de seguridad atada al brazo o cesta. Ninguna. Cualquier cosa que se quiera. ¿Cuántos artículos pueden ser apilados en el piso de la cesta? Ninguno Cualquier cosa hasta 150 Kg (330 lbs) Varía con el peso del personal. Tantos como pueda conseguir. February 11th 2011 Seguridad y Salud Corporativa 2011 – Equipos y dispositivos de elevación
37
12) Preguntas (2/3) ¿Cuál es la distancia que debe mantenerse cuando se trabaja cerca de líneas eléctricas? La anchura de la cesta. La mitad de la elevación de la plataforma. Depende de la tensión nominal de la línea. 15 metros (50 pies) de distancia a todas las líneas eléctricas Hay que rellenar una lista de chequeo diariamente antes de utilizar una plataforma elevadora Verdadero Falso Un control de tierra (desde el suelo) es el lugar en el que se ponen a tierra los circuitos eléctricos en un elevador February 11th 2011 Seguridad y Salud Corporativa 2011 – Equipos y dispositivos de elevación
38
12) Preguntas (3/3) El operador deberá mantener sus brazos, piernas y otras partes del cuerpo dentro de la cesta durante el funcionamiento de la plataforma elevadora Verdadero Falso Una plataforma elevadora puede ser modificada por cualquier persona El interruptor de hombre muerto debe estar accionado para que la plataforma elevadora funcione February 11th 2011 Seguridad y Salud Corporativa 2011 – Equipos y dispositivos de elevación
