Diagramas de Interacción

Presentación del tema: "Diagramas de Interacción"— Transcripción de la presentación:

1 Diagramas de Interacción

2 Interacción Es un comportamiento que compromete un conjunto de mensajes intercambiados entre un conjunto de objetos dentro de un contexto para lograr un propósito Un mensaje es la especificación de una comunicación entre objetos en la que se transmite información con la expectativa de que la actividad se lleve a cabo

3 Aspectos comunes en interacción
Objetos: Participantes en la interacción Roles: Jugados por los objetos Enlaces: Conexión semántica entre objetos Mensajes: Comunicación entre objetos Secuenciación: Orden de los mensajes

4 Diagramas de Interacción
Muestra la interacción entre los objetos con sus relaciones y los mensajes que pueden enviar entre ellos Diagramas de Secuencia Diagramas de Colaboración Un mensaje es la invocación de un método

5 Diagramas de Interacción
Modelan los aspectos dinámicos del sistema Sirven para visualizar, especificar, construir y documentar la dinámica de una sociedad particular de objetos  Modelan un flujo de control particular de un caso de uso

6 Diagramas de Interacción
Muestra una interacción, que consiste en un conjunto de objetos y las relaciones entre ellos, incluyendo los mensajes que deben ser enviados. Es un macro-algoritmo descrito gráficamente Son modelos dinámicos que describen cómo los objetos colaboran entre sí.

7 Tipos de Diagramas de Interacción
Diagramas de Secuencia Enfatiza el tiempo que indica el orden de los mensajes Es útil para describir escenarios donde existe interacción con el usuario Es utilizado para mostrar el diseño detallado de un procedimiento (método) Diagrama de colaboración Enfatiza la organización estructural de los objetos que envían y reciben información

8 Tipos de Diagramas de Interacción
Diagramas de Estado Muestra los posibles estados de un objeto y las transiciones que causa un cambio en el estado Diagramas de Actividad Muestra un flujo de actividades involucradas en un simple proceso

9 Propiedades Comunes Roles u objetos Comunicaciones o Enlaces Mensajes
Pueden contener notas o restricciones

10 Diagrama de Secuencia Diagrama de interacción que destaca la ordenación temporal de los mensajes Se caracterizan por: Línea de vida Línea discontinua vertical Representa la existencia de un objeto a lo largo de un periodo de tiempo

11 Diagrama de Secuencia Se caracterizan por:
El foco de control es un rectángulo delgado y estrecho que representa el periodo durante el cual el objeto desarrolla una acción Mensajes: Se representa con una flecha entre líneas de vida. La punta se dirige al receptor que es el que posee el método.

12 Diagrama de Secuencia Detalla cómo las operaciones son llevadas a cabo, qué mensajes son enviados y cuándo. Es una representación que muestra, en determinado escenario de un caso de uso, los eventos generados por actores externos, su orden y los eventos internos del sistema.

13 Diagrama de Secuencia Muestra la interacción de un conjunto de objetos en una aplicación a través del tiempo. La creación de los diagramas de secuencia depende de la formulación de los casos de uso Un diagrama de secuencia se modela para cada caso de uso, esto es, el diagrama de secuencia captura el comportamiento del caso de uso.

14 Diagramas de Secuencia
Tomado de “El lenguaje unificado de modelado”. Booch, Jacobson, Rumbaugh

15 Diagrama de Secuencia Están organizados de acuerdo al tiempo, que avanza hacia la parte de inferior en el diagrama. Los objetos involucrados en la operación son listados de izquierda a derecha de acuerdo a cuando toman parte en la secuencia. La dimensión vertical representa el tiempo y la dimensión horizontal representa la interacción de objetos.

16 Diagrama de Secuencia Muestran, para un escenario específico de un caso de uso: los eventos que generan los actores externos el orden de los eventos eventos entre los sistemas Los sistemas se tratan como cajas negras Debe realizarse un DS para el escenario principal de éxito del caso de uso, y los escenarios alternativos complejos o frecuentes No es necesario crear un DS para todos

17 Diagrama de Secuencia

18 Mensaje Representado como una línea sólida dirigida desde el objeto que emite el mensaje hacia el objeto que lo ejecuta. Consta de: Operación Número de secuencia (opcional) Argumentos de la operación Valor de retorno de la operación Flecha de retorno de mensaje (opcional)

19 Mensaje Especificación del tipo de mensaje : sincrónico, asincrónico.
Especificación de creación ó destrucción (la creación se muestra como un corrimiento del objeto hacia abajo) Condición Iteración

20 Mensaje a “Self” o “this”
:Registro Msj1() Limpiar()

21 Creación de Objetos :Registro :Venta :Pago
Realizarpago(dineroEntregado) :Pago Create(dineroEntregado) Autorizar() La línea de vida muestra la Duración de la vida de un Objeto en el diagrama Los objetos creados recientemente se sitúan a su altura de creación

22 Destrucción de objetos
:Venta :Pago Create(dineroEntregado) Autorizar() … “Destroy()” El mensaje estereotipado con “destroy” y la X indica la destrrucción explícita del objeto

23 Mensajes condicionales
:Foo :Bar [color = rojo] calcular() Mensaje1()

24 Mensajes Condicionales Mutuamente Exclusivos
:B Mensaje1() :C [x>15] calcular() [x<10] calcular()

25 Iteración para un Único Mensaje
:Simulador :Aleatorio * [i=1..N]: Num:=SiguienteEnt() EjecutarSimulación()

26 Iteración Sobre una Serie de Mensajes
:Simulador :Aleatorio Horas:=SiguienteEnt() EjecutarSimulación() :Programador Trabajar(horas) *[i:=1..N] Comer()

27 Iteración sobre un Multiobjeto
:LíneaDeVenta :Venta *:st:=getSubTotal() … T=getTotal()

28 Invocación Estática :Foo :java.util.collections
Lista:=sincronizedList(UnaLista) Mensaje1() Mensaje a una clase o una Invocación a un método estático No subrayada → es una clase

29 Diagrama de Secuencia - Ejercicio
Desde una GUI se envía solicita una reservación a una cadena de hoteles, la cadena de hoteles a su vez envía la solicitud al hotel que el usuario desea, si el hotel tiene habitaciones, hace una reservación y una confirmación.

30 Diagrama de Secuencia – Tipos de mensaje
Los mensajes pueden ser: Sincrónicos: se envía el mensaje y se espera hasta que haya una respuesta. (wait) Asincrónicos: permite enviar mensajes adicionales mientras el original está siendo procesado. (nowait)

31 Diagrama de Secuencia – Mensajes
Símbolo Significado Mensaje simple, sincrónico ó asincrónico Mensaje simple de retorno (opcional) Mensaje sincrónico (call)

32 Diagrama de Secuecia –mensaje asíncrono-Ejercicio
Una enfermera solicita un examen diagnóstico a un laboratorio médico. Hay dos mensajes asíncronos desde la enfermera, preguntar a MedicalLab para reservar una fecha para el examen y preguntar a InsuranceCompany para que apruebe el examen. El orden en el cual los mensajes son enviados o completados es irrelevante (el uno no espera hasta que el otro regrese). Si el examen es aprobado por InsuranceCompany, la enfermera programará el examen en la fecha suministrada por MedicalLab.

33 Diagrama de Secuencia – Visibilidad
El objeto al que se le envía el mensaje (A) debe ser visible por el objeto que envía el mensaje (B) y el mensaje debe corresponder a un método de A.

34 Diagrama de Clase Curso -nombre:int Descuento +BuscarEstudiante:String
+TieneDescuento:Boolean +AgregarEstudiante:void Descuento -nombre: String -porcentaje: int +TieneDescuento:Boolean 1 0..* 1 0..* Nota -puntuación:int Estudiante -código:int -promedio:int +Estudiante +DeEstudiante:Estudiante +DeDatos:String +DePromedio:int +Agregar:void Corresponde ← 0..*

35 Diagrama de Secuencia – Visibilidad
A crea a B. En el ejemplo objCurso crea el objEst, ya que lo conoce y lo agrega a la colección de estudiantes :ObjCurso Curso :ObjEst Estudiante 1:AgregarEstudiante(CodEst,Promest) :CollEstudiantes 1.1 :constructor 1.2 :AgregarObjEst):void GUI A B

36 Diagrama de Secuencia – Visibilidad
Existe una relación de asociación entre la clase A y la clase B, A puede invocar métodos de B. En el ejemplo se puede apreciar que los objetos sólo envían mensajes a los objetos que conocen de acuerdo al diagrama de clases

37 Diagrama de Secuencia – Relación con el Diagrama de Clases
Un diagrama de secuencia sirve para Reconocer qué objetos pueden interactuar en el diagrama de secuencia Reconocer los métodos posibles Completar el diagrama de clases Reconocer más métodos de una clase Crear asociaciones entre clases

38 Diagramas de Secuencia
Se pueden representar condicionales y bucles Existen operadores de control Obj1: Clase1 Obj2: Clase2 con [cond] Mensaje1() Mensaje2()

39 Diagramas de secuencia
Operadores de control Ejecución opcional: Opt El cuerpo del operador de control se ejecuta si una condición de guarda es cierta cuando se entra en el operador Ejecución condicional alt El cuerpo del operador se divide en varias subregiones con líneas discontínuas horizontales Cada subregión se considera como una rama de la condición Cada subregión tiene una condición de guarda Sólo se ejecuta una subregión Existe también la etiqueta [else]

40 Diagramas de Secuencia
Operadores de control Ejecución paralela: par El cuerpo del operador se divide en varias subregiones con líneas discontinuas horizontales Cada subregión representa una ejecución en paralelo de manera concurrente La concurrencia no implica ejecución físicamente simultánea. Significa que las acciones no están coordinadas y pueden ejecutarse en cualquier orden

41 Diagramas de Secuencia
Operadores de control Ejecución en bucle (iterativa): loop loop (min,max) Una condición de guarda aparece sobre una línea de vida dentro del cuerpo Se ejecuta el cuerpo del bucle mientras la guarda sea verdadera

42 Diagramas de Secuencia
Tomado de “El lenguaje unificado de modelado”. Booch, Jacobson, Rumbaugh

43 Diagrama de Secuencia Tomado de “El lenguaje unificado de modelado”. Booch, Jacobson, Rumbaugh

44 Diagrama de Secuencia – Caso de uso: Hacer pedido cliente en Restaurante

45 Diagrama de Secuencia – Caso de uso: Hacer pedido cliente en Restaurante

46 Diagrama de colaboración/ comunicación
Diagrama de interacción que destaca la organización estructural de los objetos que envían y reciben mensajes. No se muestran las líneas de vida Se pueden representar los mensajes create y destroy Existen números de secuencia y se puede indicar el anidamiento

47 Diagramas de Colaboración
Explican gráficamente las interacciones entre las instancias (objetos) Transmiten la misma información que un diagrama de secuencia pero se focalizan en roles de objetos en lugar de los tiempos en que los mensajes son enviados

48 Diagrama de Colaboración
Tomado de “El lenguaje unificado de modelado”. Booch, Jacobson, Rumbaugh

49 Diagramas de colaboración
Se caracterizan por: El camino Número de secuencia Se puede representar la iteración y los ciclos Iteración: * [i: 1..n] // La clave es el * Condición: [cond]

50 Diagrama de Colaboración
Tomado de “El lenguaje unificado de modelado”. Booch, Jacobson, Rumbaugh

51 Diagramas de Colaboración - Ejemplo
Window:GUI Achain:Cadenadehoteles Ahotel:Hotel AReservation:Reservación ANotice:Confirmación 1.1:HacerReservación():Void 1.1.1:HacerReservación():Void :*[Por cada dia]HayHabitaciónDisponible():Boolean :[HayHabitación]

52 Elementos Objetos: se representan como un rectángulo con la notación objeto:Clase subrayados. Los enlaces conectan dos objetos, representan instancias de una asociación entre los objetos. Cada enlace tiene un mensaje. El mensaje tiene un dirección indicando visibilidad (navegabilidad).

53 Elementos El mensaje tiene un número de secuencia, el mensaje de nivel más alto es etiquetado como 1 Los mensajes enviados durante la misma llamada (mismo nivel) tienen el mismo prefijo decimal, pero sufijos 1,2, etc.., de acuerdo a cuando ellos ocurren Se pueden mostrar iteraciones, condiciones y auto llamados

54 Elementos Al igual que en el diagrama de secuencia cada mensaje tiene asociado: Operación Etiqueta Número de secuencia Si el mensaje es de creación ó destrucción Argumentos Valor de retorno Expresiones de condición e iteración

55 Ejercicio En el siguiente ejemplo identificar:
Dirección de los mensajes Primer mensaje Primer mensaje interno Parámetros Creación Instancias

56 Ejemplo :Registro :Venta :Pago RealizarPago(dineroEntregado)
1.1.Create(dineroEntregado)

57 Enlaces A lo largo del mismo enlace pueden fluir múltiples mensajes y mensajes en ambas direcciones :Registro :Venta 1.RealizarPago(dineroEntregado) 2.Foo() 2.1.Bar()

58 Mensajes Todos los mensajes fluyen en el mismo enlace :Registro :Venta
1:Msj2() 2:Msj3() 3.1:Msj5() Msj1() 3:Msj4()

59 Mensajes a “self” o “this”
:Registro Msj1() 1:Limpiar() Mensaje a “This”

60 Creación de Instancias

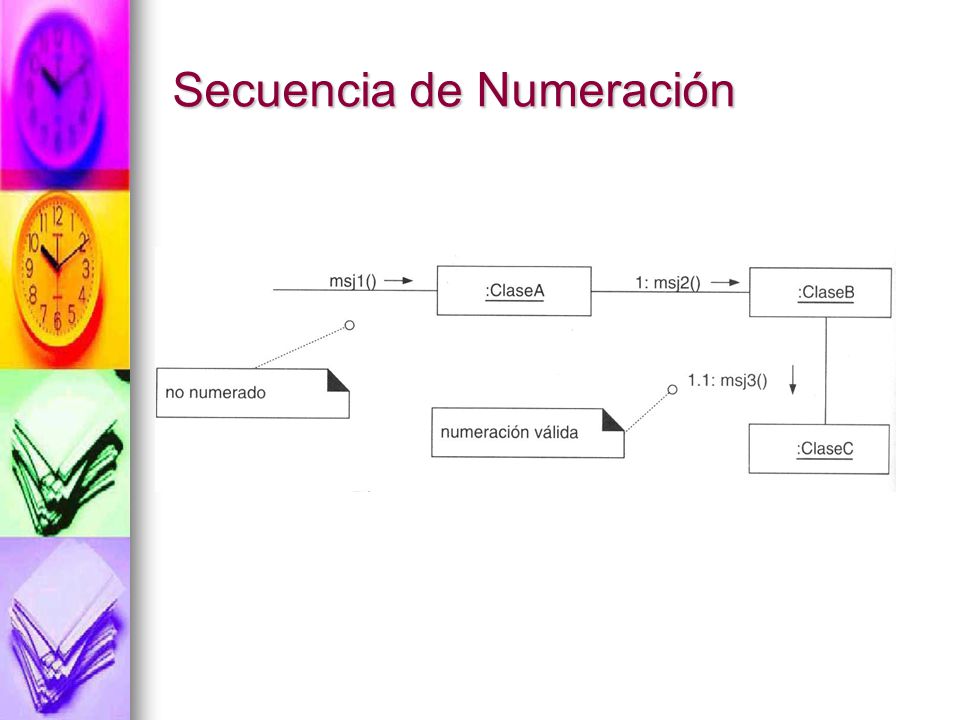

61 Secuencia de Numeración

62 Secuencia de Numeración (cont.)

63 Mensajes Condicionales

64 Mensajes Mutuamente Exclusivos

65 Iteración o Bucle

66 Iteración Sobre Multiobjeto

67 Mensajes a Métodos Estáticos

68 Colaboración vs Secuencia
Tipo Pros Contras Secuencia Muestra claramente la secuencia ordenada de mensajes en el tiempo Notación simple Tiene bloques de Sentencias Consume mucho espacio horizontal Colaboración Económico en espacio, flexible para añadir nuevos objetos en dos dimensiones Mejor para ilustrar ramificaciones complejas, iteraciones y concurrencia Difícil de ver la secuencia de mensajes Notación más compleja

69 <<actor>>
Mensaje de Creación 1.2.Agregar(ObjEst):Void → 1.AgregarEstudiante(codEst,promEst):Void → ObjCurso:Curso colEstudiantes:Estudiante <<actor>> GUI 1.1.<constructor>(int,int) → ObjEst:Estudiante

70 <<actor>>
Mensaje de Creación <<actor>> GUI 1.AgregarEstudiante(codEst,promEst):Void → ObjCurso:Curso 1.2.Agregar(ObjEst):Void colEstudiantes:Estudiante ObjEst:Estudiante 1.1.<constructor>(int,int) ↓

71 Multiobjeto, iteración
<<actor>> GUI 1:máximaNotaEst(codEst):int → ObjCurso:Curso ↑ 1.1:.objEst=GetEstudiante(codEst):Estudiante colEstudiantes:Estudiante ObjEst:Estudiante ↓1.2:datosEst=máximaNotaEst():int ObjNota:Nota 1.2.1:*[para cada nota] máximaNota=GetNota():int →
