“Soluciones Avanzadas de Almacenamiento en Redes IP”

Presentación del tema: "“Soluciones Avanzadas de Almacenamiento en Redes IP”"— Transcripción de la presentación:

1 “Soluciones Avanzadas de Almacenamiento en Redes IP”
Unitronics Comunicaciones, S.A.

2 Agenda Introducción. Implantación. Conclusiones.
Situación Actual y Escenarios Posibles. Convergencia: “storage networking” Objetivos del almacenamiento en IP. Implantación. Optimización del Almacenamiento. Interconexión WAN: Fundamentos de FCIP. Interconexión LAN: Fundamentos de iSCSI. Soluciones prácticas. Conclusiones. Unitronics Comunicaciones, S.A.

3 1.- Introducción Situación Actual y Escenarios Posibles en Almacenamiento

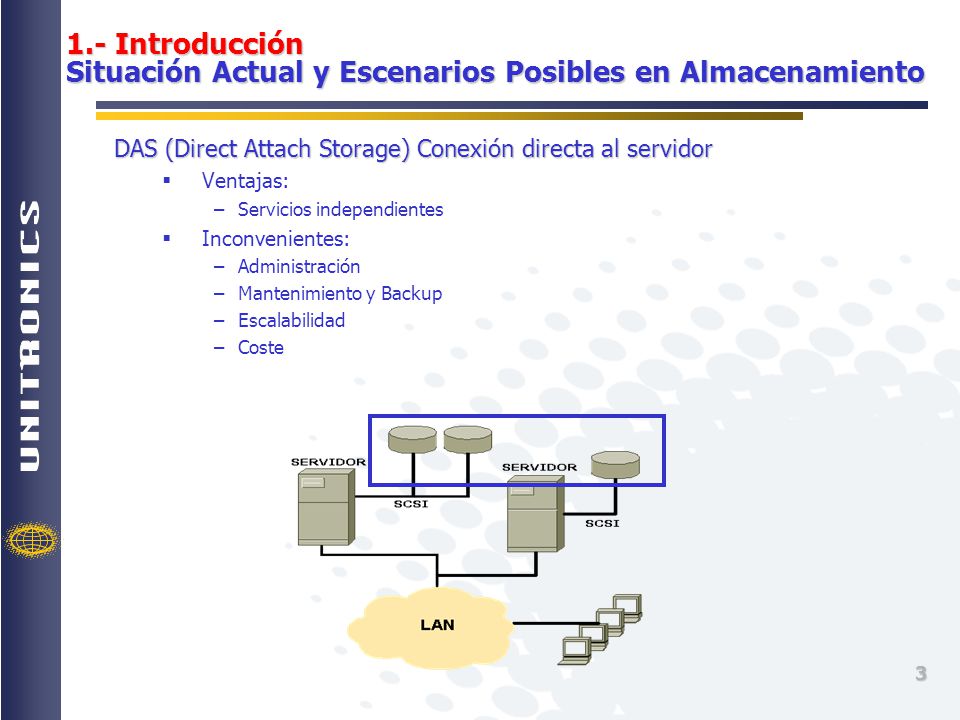

DAS (Direct Attach Storage) Conexión directa al servidor Ventajas: Servicios independientes Inconvenientes: Administración Mantenimiento y Backup Escalabilidad Coste Unitronics Comunicaciones, S.A.

4 1.- Introducción Situación Actual y Escenarios Posibles en Almacenamiento

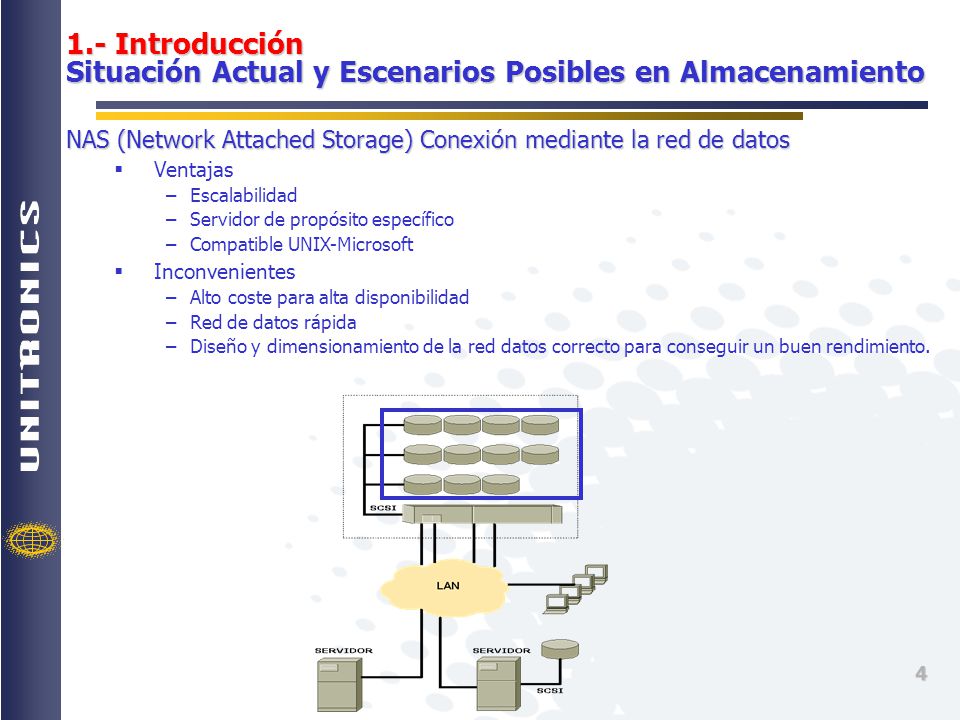

NAS (Network Attached Storage) Conexión mediante la red de datos Ventajas Escalabilidad Servidor de propósito específico Compatible UNIX-Microsoft Inconvenientes Alto coste para alta disponibilidad Red de datos rápida Diseño y dimensionamiento de la red datos correcto para conseguir un buen rendimiento. Unitronics Comunicaciones, S.A.

5 COSTE ALTO DE TODOS LOS COMPONENTES FIBERCHANNEL
1.- Introducción Situación Actual y Escenarios Posibles en Almacenamiento SAN (Storage Area Network): Red dedicada de alta velocidad para la conectividad entre los servidores y los dispositivos de almacenamiento. Ventajas: Alto rendimiento y escalabilidad Mejor mantenimiento Gestión del almacenamiento centralizada Backup centralizado Consolidación de servidores y virtualización del almacenamiento Fácil conexión Soluciones de Alta Disponibilidad DESVENTAJA sobre FC: COSTE ALTO DE TODOS LOS COMPONENTES FIBERCHANNEL SAN FC Unitronics Comunicaciones, S.A.

6 1.- Introducción Convergencia: “storage networking”
Limitaciones de FiberChannel: Conectividad solo para alto rendimiento. NO dispone de conectividad nativa para enlaces WAN. Infraestructura FC es cara. Almacenamiento sobre IP: Conectividad sobre infraestructura LAN / WAN existente: Conectividad iSCSI sobre LAN. Conectividad FCIP sobre WAN. Infraestructura IP es mas barata que FC. Gestión de la infraestructura IP unificada. Existencia de mecanismos de seguridad y zonning. Unitronics Comunicaciones, S.A.

7 1.- Introducción Objetivos del almacenamiento en IP

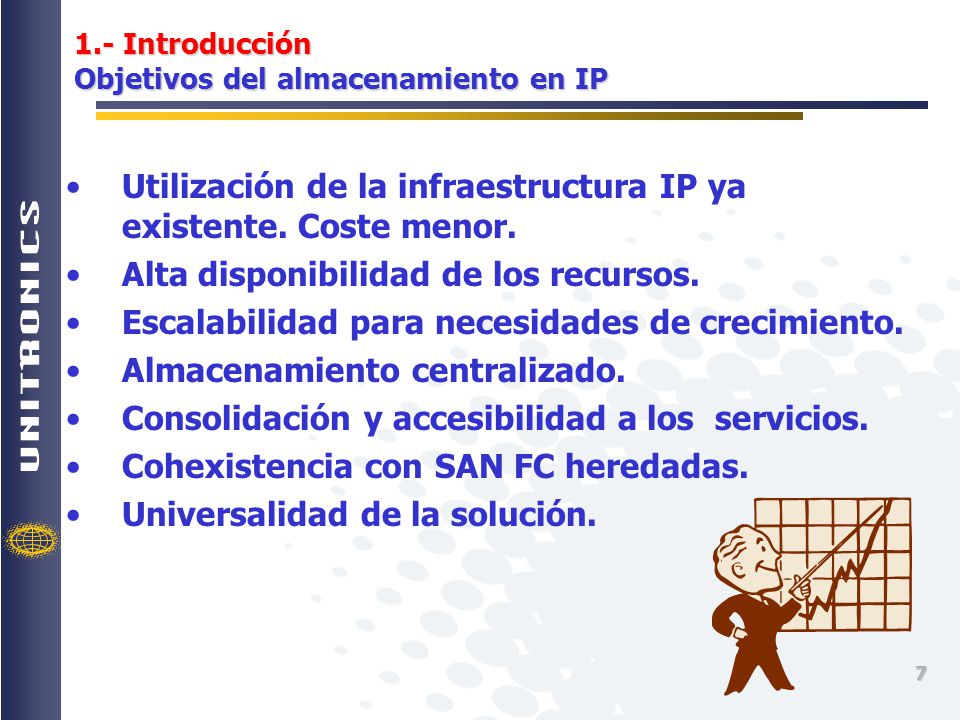

Utilización de la infraestructura IP ya existente. Coste menor. Alta disponibilidad de los recursos. Escalabilidad para necesidades de crecimiento. Almacenamiento centralizado. Consolidación y accesibilidad a los servicios. Cohexistencia con SAN FC heredadas. Universalidad de la solución. Unitronics Comunicaciones, S.A.

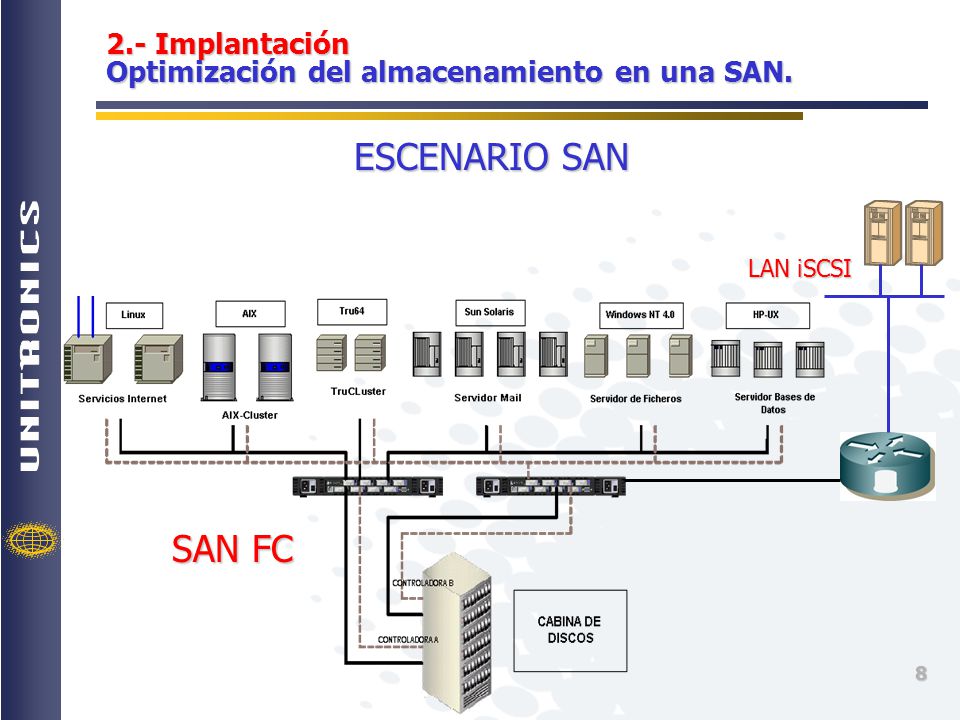

8 2.- Implantación Optimización del almacenamiento en una SAN.
ESCENARIO SAN LAN iSCSI SAN FC Unitronics Comunicaciones, S.A.

9 2.- Implantación Interconexión WAN: Fundamentos de FCIP.

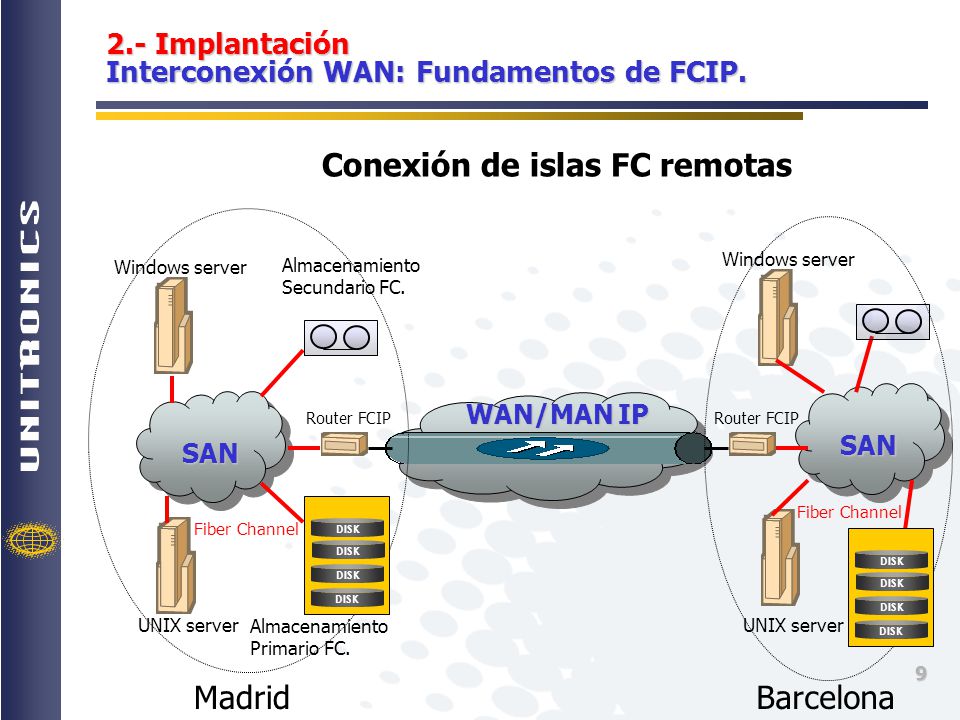

Conexión de islas FC remotas SAN Almacenamiento Secundario FC. Primario FC. UNIX server Windows server Fiber Channel Madrid Router FCIP DISK SAN UNIX server Windows server Barcelona Router FCIP Fiber Channel DISK WAN/MAN IP Unitronics Comunicaciones, S.A.

10 2.- Implantación Interconexión WAN: Fundamentos de FCIP.

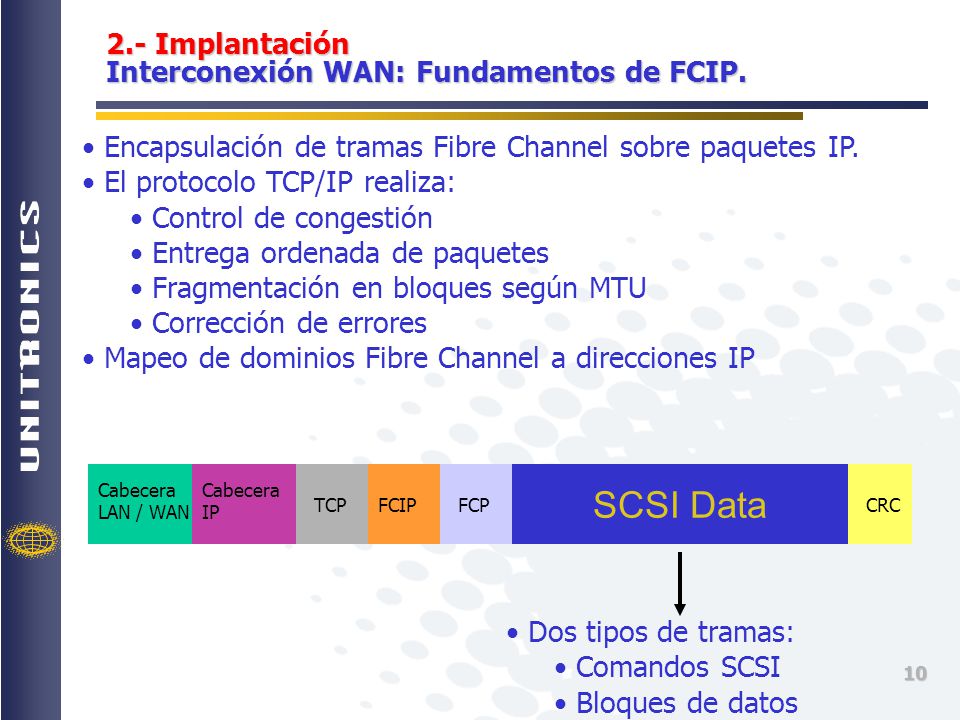

Encapsulación de tramas Fibre Channel sobre paquetes IP. El protocolo TCP/IP realiza: Control de congestión Entrega ordenada de paquetes Fragmentación en bloques según MTU Corrección de errores Mapeo de dominios Fibre Channel a direcciones IP SCSI Data Cabecera LAN / WAN Cabecera IP TCP FCIP FCP CRC Dos tipos de tramas: Comandos SCSI Bloques de datos Unitronics Comunicaciones, S.A.

11 2.- Implantación Interconexión LAN: Fundamentos de iSCSI.

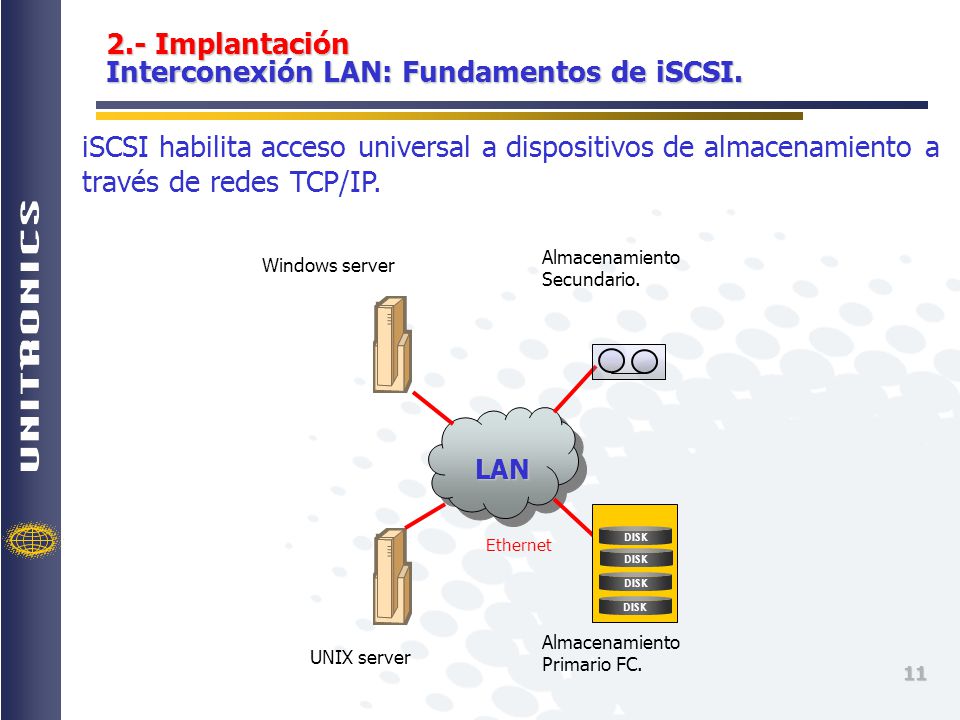

iSCSI habilita acceso universal a dispositivos de almacenamiento a través de redes TCP/IP. LAN Almacenamiento Secundario. Primario FC. UNIX server Windows server Ethernet DISK Unitronics Comunicaciones, S.A.

12 2.- Implantación Interconexión LAN: Fundamentos de iSCSI.

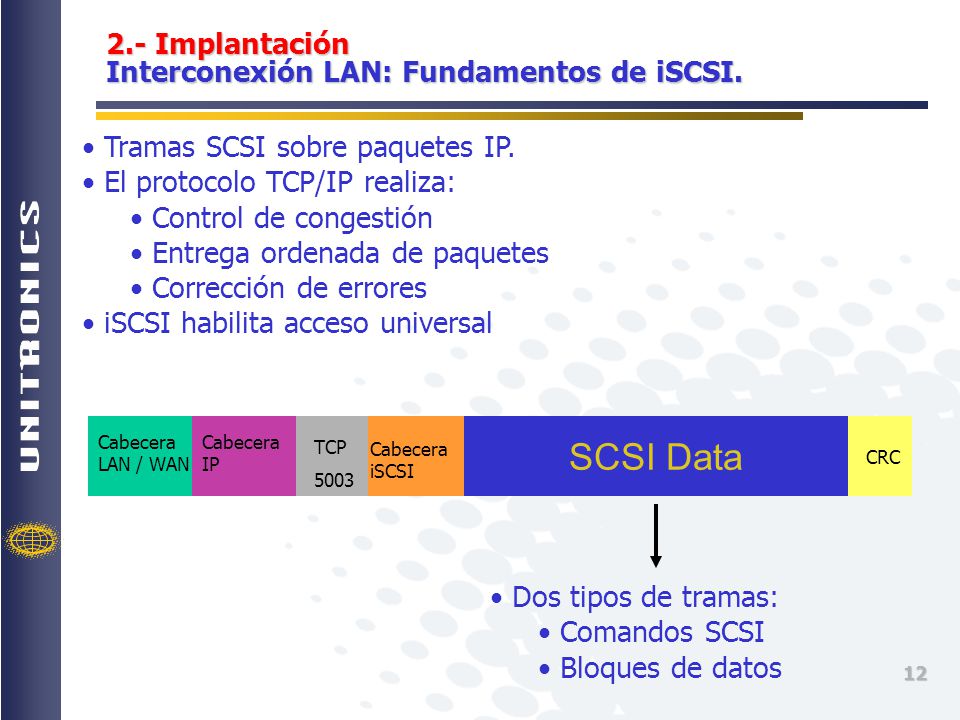

Tramas SCSI sobre paquetes IP. El protocolo TCP/IP realiza: Control de congestión Entrega ordenada de paquetes Corrección de errores iSCSI habilita acceso universal SCSI Data Cabecera LAN / WAN Cabecera IP TCP 5003 Cabecera iSCSI CRC Dos tipos de tramas: Comandos SCSI Bloques de datos Unitronics Comunicaciones, S.A.

13 2.- Implantación Interconexión LAN: Fundamentos de iSCSI.
“Target” vs “Initiator” Target es el dispositivo que publica volumenes via TCP/IP-iSCSI 3 tipos de Target iSCSI Target Hardware Bridges iSCSI Appliances Target Unitronics Comunicaciones, S.A.

14 2.- Implantación Interconexión LAN: Fundamentos de iSCSI.

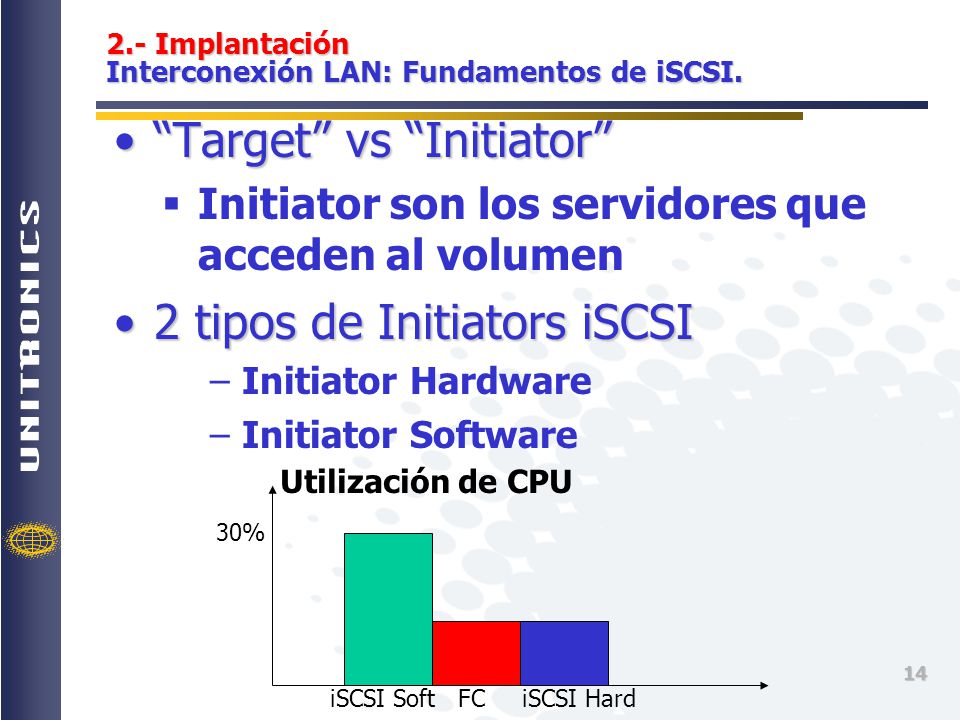

“Target” vs “Initiator” Initiator son los servidores que acceden al volumen 2 tipos de Initiators iSCSI Initiator Hardware Initiator Software Utilización de CPU 30% iSCSI Soft FC iSCSI Hard Unitronics Comunicaciones, S.A.

15 2.- Implantación Interconexión LAN: Fundamentos de iSCSI.

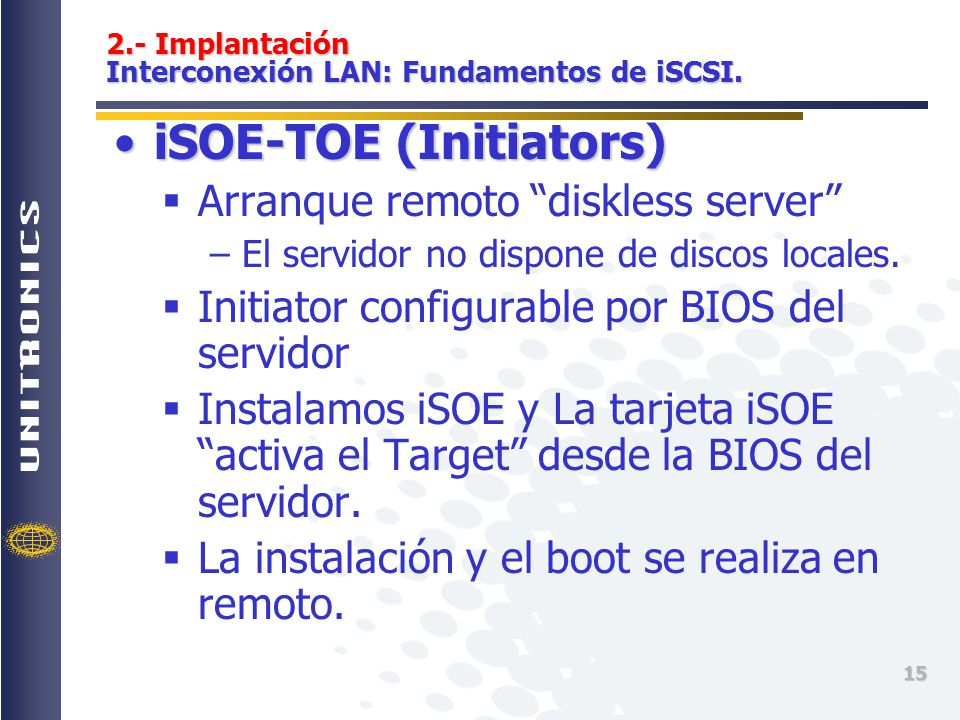

iSOE-TOE (Initiators) Arranque remoto “diskless server” El servidor no dispone de discos locales. Initiator configurable por BIOS del servidor Instalamos iSOE y La tarjeta iSOE “activa el Target” desde la BIOS del servidor. La instalación y el boot se realiza en remoto.

16 2.- Implantación Interconexión LAN: Fundamentos de iSCSI.

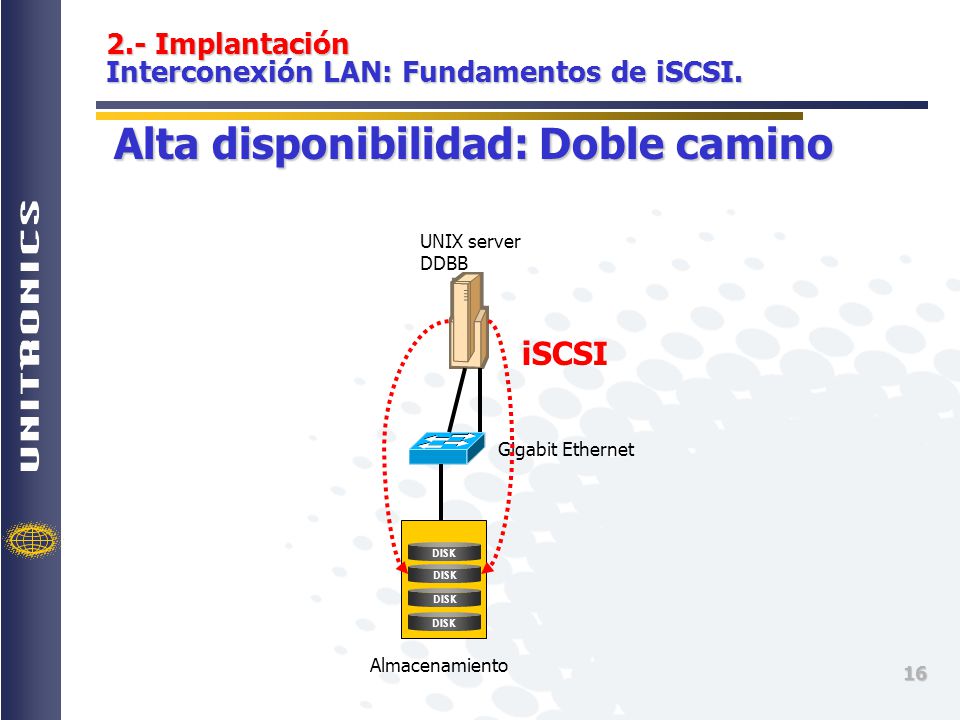

Alta disponibilidad: Doble camino UNIX server DDBB iSCSI Gigabit Ethernet DISK Almacenamiento

17 2.- Implantación Interconexión LAN: Fundamentos de iSCSI.
Alta disponibilidad: Doble router Almacenamiento Secundario. Windows server LAN iSCSI SAN Routers FC/iSCSI en HA. DISK Fibre Channel Mapeo WWN a una IP Almacenamiento Primario FC. UNIX server

18 2.- Implantación Interconexión LAN: Fundamentos de iSCSI.

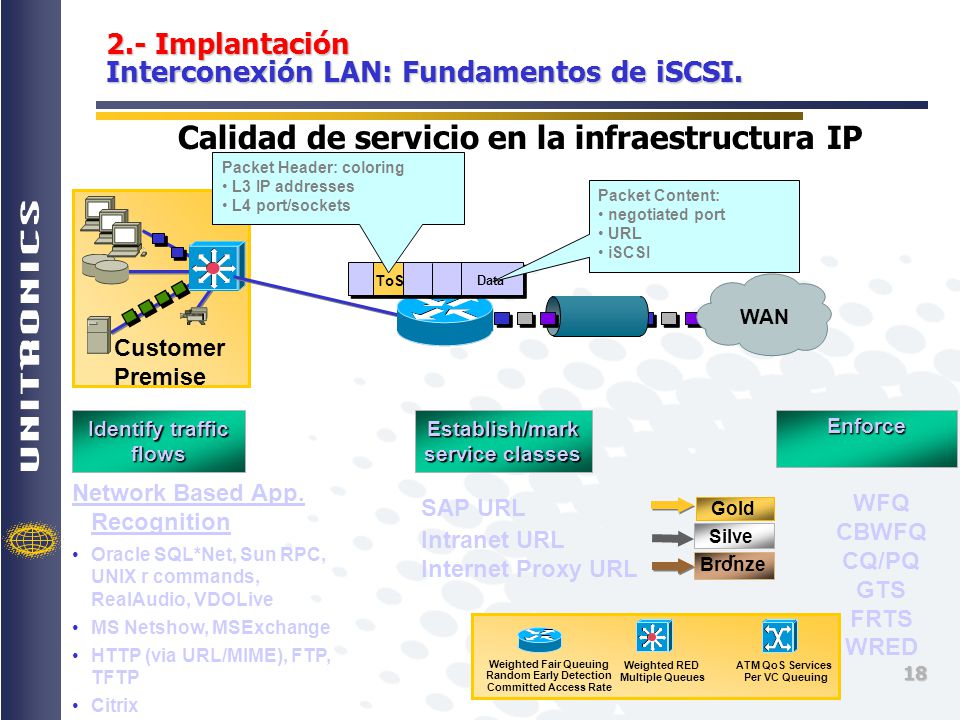

Calidad de servicio en la infraestructura IP Packet Header: coloring L3 IP addresses L4 port/sockets Packet Content: negotiated port URL iSCSI Customer Premise Data ToS WAN Identify traffic flows Establish/mark service classes Enforce Network Based App. Recognition Oracle SQL*Net, Sun RPC, UNIX r commands, RealAudio, VDOLive MS Netshow, MSExchange HTTP (via URL/MIME), FTP, TFTP Citrix Internet Proxy URL SAP URL Intranet URL WFQ CBWFQ CQ/PQ GTS FRTS WRED Gold Silver Bronze Weighted Fair Queuing Weighted RED ATM QoS Services Random Early Detection Multiple Queues Per VC Queuing Committed Access Rate

19 Escenario único iSCSI iSCSI

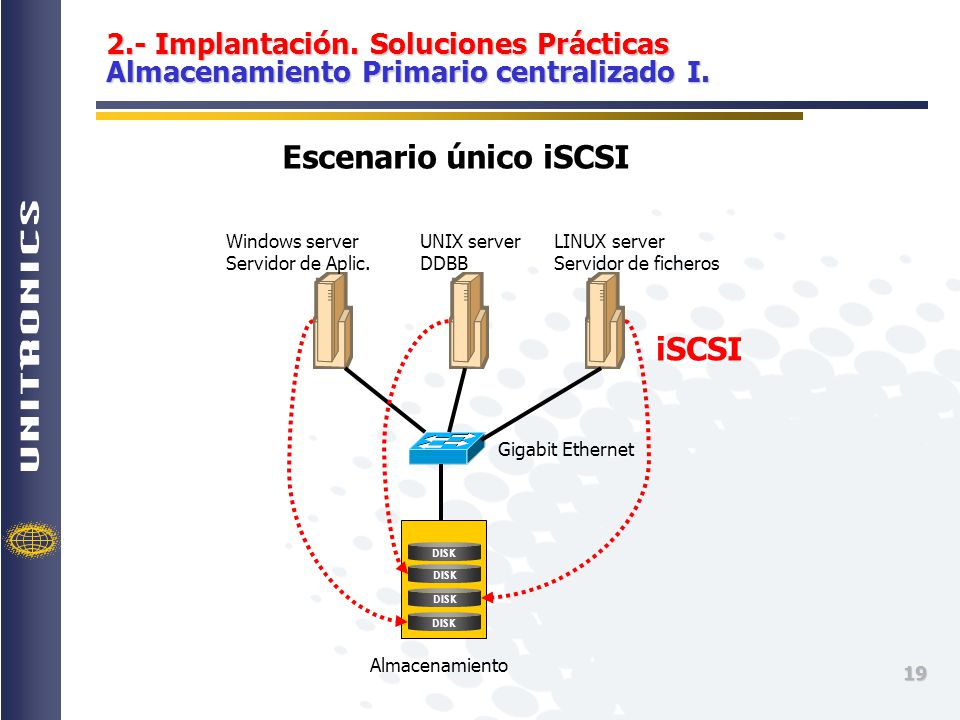

2.- Implantación. Soluciones Prácticas Almacenamiento Primario centralizado I. Escenario único iSCSI Windows server Servidor de Aplic. UNIX server DDBB LINUX server Servidor de ficheros iSCSI Gigabit Ethernet DISK Almacenamiento Unitronics Comunicaciones, S.A.

20 2.- Implantación. Soluciones Prácticas Almacenamiento Primario centralizado II.

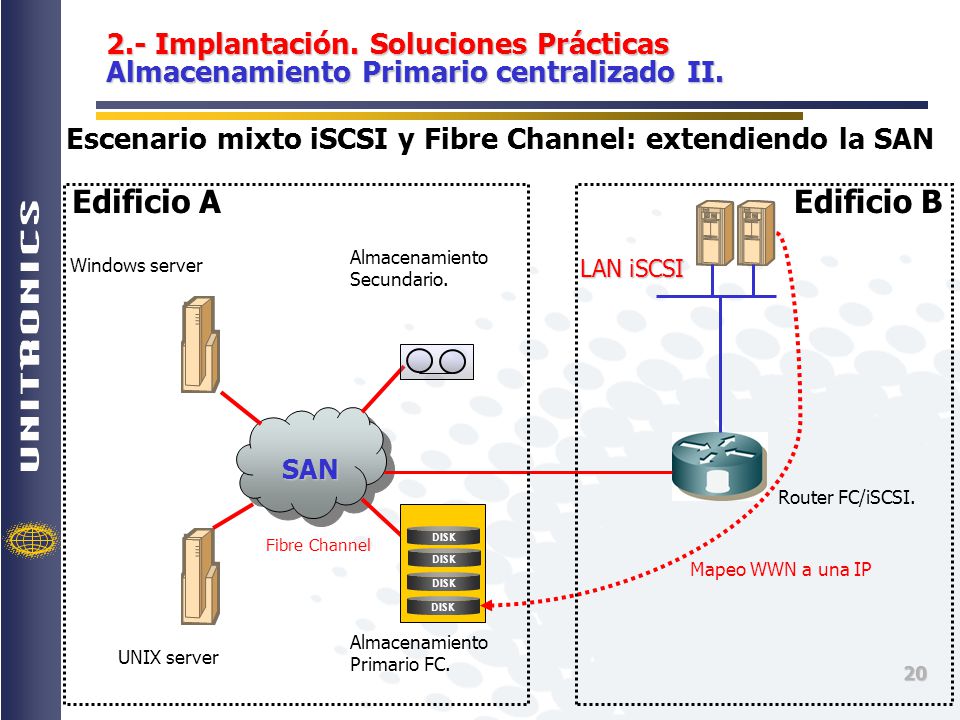

Escenario mixto iSCSI y Fibre Channel: extendiendo la SAN Edificio A Edificio B Mapeo WWN a una IP Almacenamiento Secundario. Windows server LAN iSCSI SAN Router FC/iSCSI. DISK Fibre Channel Almacenamiento Primario FC. UNIX server Unitronics Comunicaciones, S.A.

21 2.- Implantación. Soluciones Prácticas Almacenamiento Primario centralizado III.

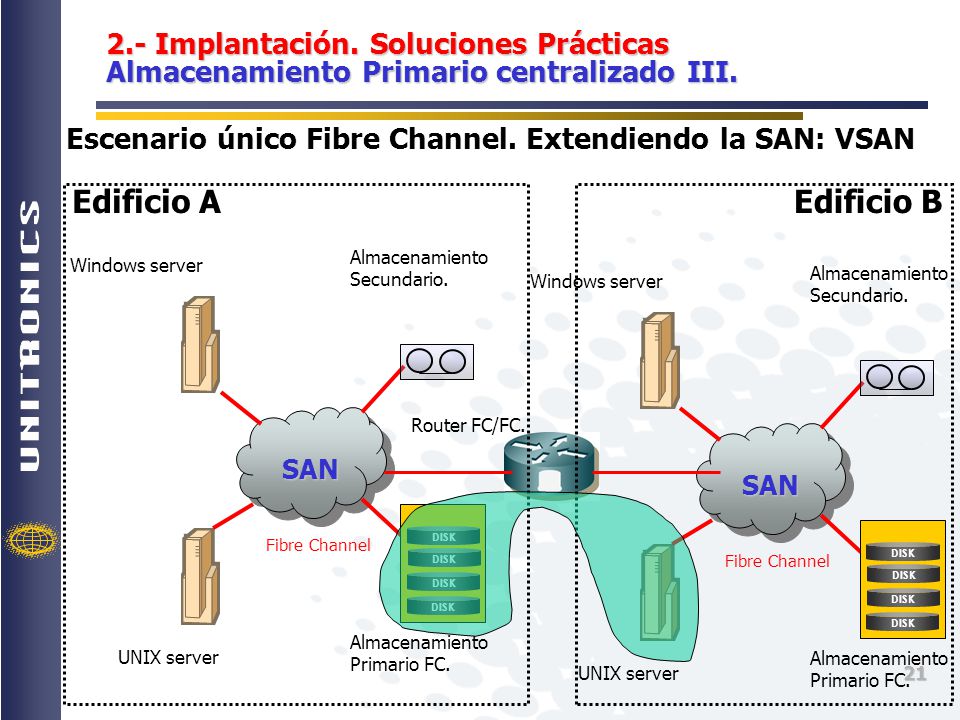

Escenario único Fibre Channel. Extendiendo la SAN: VSAN Edificio A Edificio B Almacenamiento Secundario. Windows server Almacenamiento Secundario. Windows server SAN Router FC/FC. SAN DISK DISK Fibre Channel Fibre Channel Almacenamiento Primario FC. UNIX server Almacenamiento Primario FC. UNIX server Unitronics Comunicaciones, S.A.

22 2.- Implantación. Soluciones Prácticas Cluster iSCSI.

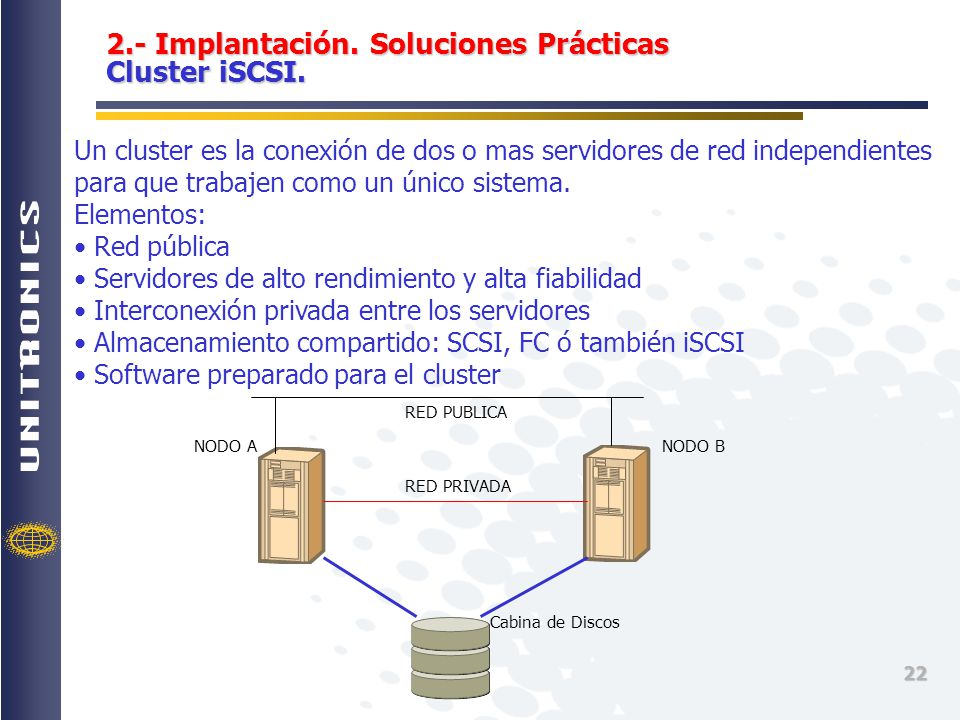

Un cluster es la conexión de dos o mas servidores de red independientes para que trabajen como un único sistema. Elementos: Red pública Servidores de alto rendimiento y alta fiabilidad Interconexión privada entre los servidores Almacenamiento compartido: SCSI, FC ó también iSCSI Software preparado para el cluster RED PUBLICA NODO A NODO B RED PRIVADA Cabina de Discos Unitronics Comunicaciones, S.A.

23 Replicación Asíncrona
2.- Implantación. Soluciones Prácticas Replicación remota entre dos SAN FC. Replicación Asíncrona Windows server Windows server Fiber Channel Fiber Channel SAN SAN WAN/MAN IP Router FCIP Router FCIP DISK DISK UNIX server Almacenamiento Primario FC. Madrid Barcelona Unitronics Comunicaciones, S.A.

24 Replicación Asíncrona entre cabinas remotas y/ó cabina y host remoto.

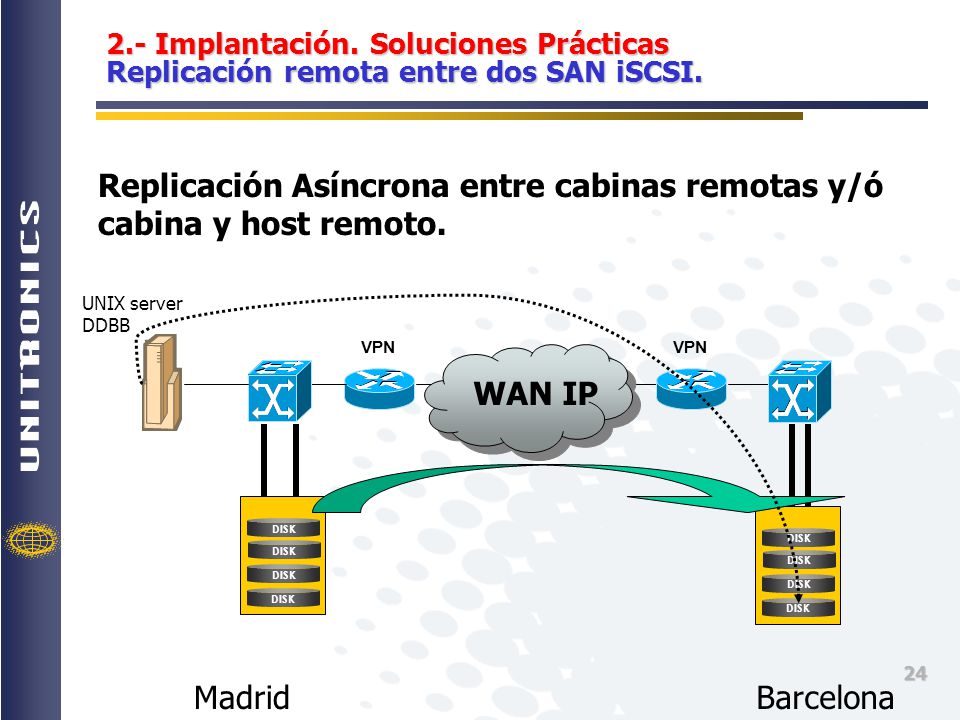

2.- Implantación. Soluciones Prácticas Replicación remota entre dos SAN iSCSI. Replicación Asíncrona entre cabinas remotas y/ó cabina y host remoto. UNIX server DDBB VPN VPN WAN IP DISK DISK Madrid Barcelona Unitronics Comunicaciones, S.A.

25 2.- Implantación. Soluciones Prácticas Consolidación del backup.
Backup remoto Windows server Almacenamiento Secundario FC. Windows server SAN SAN WAN/MAN IP Router FCIP Router FCIP DISK Fiber Channel Fiber Channel DISK UNIX server Almacenamiento Primario FC. UNIX server Madrid Barcelona Unitronics Comunicaciones, S.A.

26 2.- Implantación. Soluciones Prácticas Consolidación del backup.

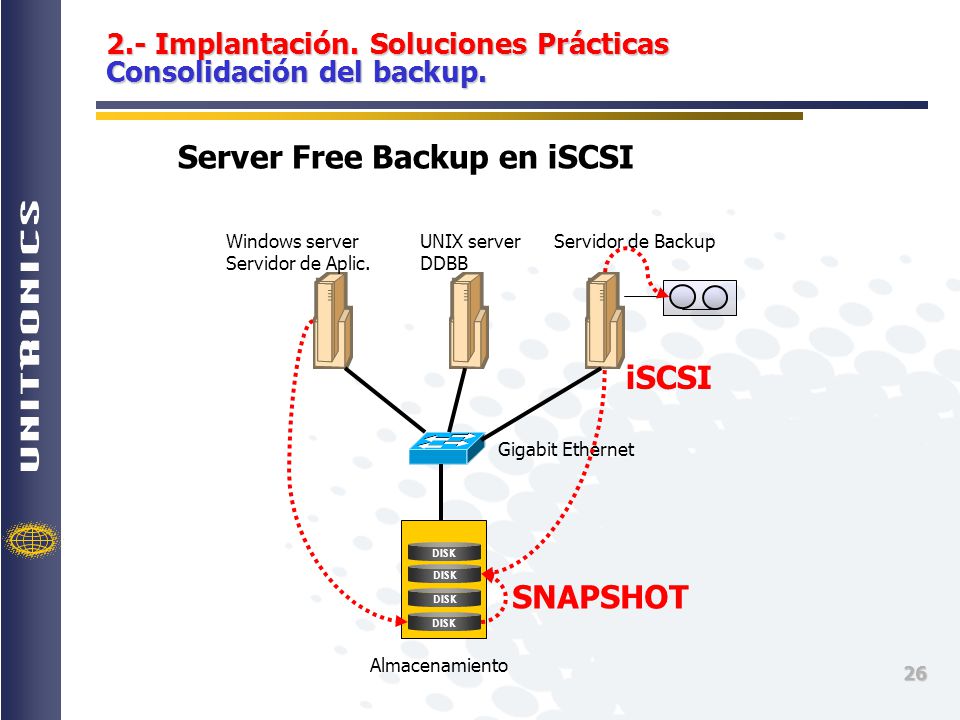

Server Free Backup en iSCSI Windows server Servidor de Aplic. UNIX server DDBB Servidor de Backup iSCSI Gigabit Ethernet DISK SNAPSHOT Almacenamiento Unitronics Comunicaciones, S.A.

27 HSM (Hierarchical Storage Management)
2.- Implantación. Soluciones Prácticas Optimización del almacenamiento con HSM. HSM (Hierarchical Storage Management) On-line (discos FC) 100% Cantidad de datos In-line (discos ATA) Posibilidad de reutilización 50% Nearline (Cintas) Off-line (Cintas) 0% Días desde la creación Unitronics Comunicaciones, S.A.

28 Aspectos de las soluciones HSM: Software

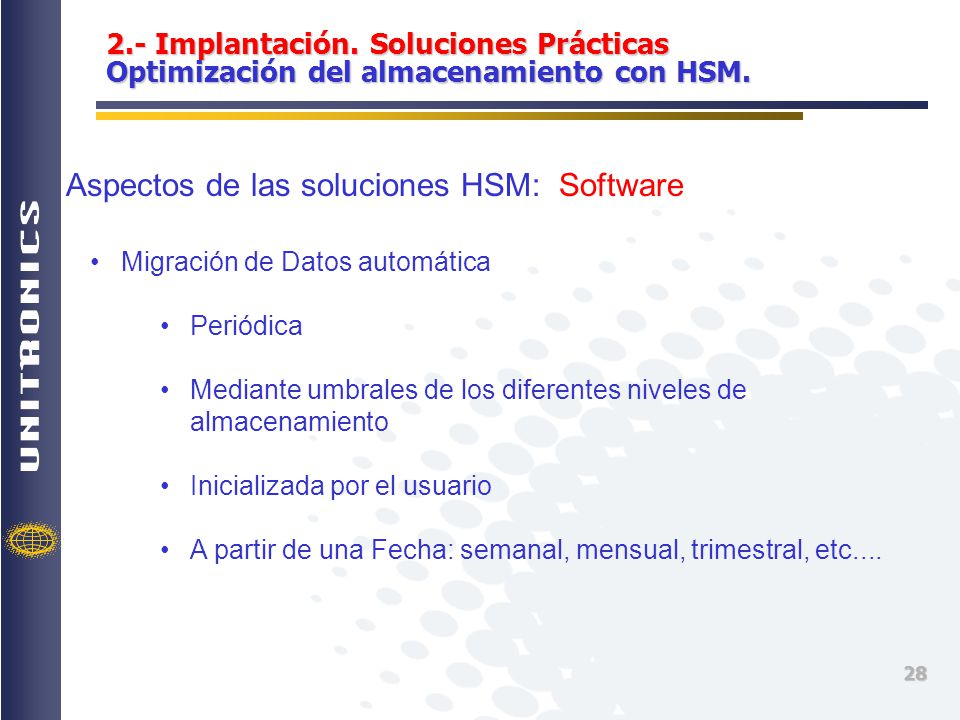

2.- Implantación. Soluciones Prácticas Optimización del almacenamiento con HSM. Aspectos de las soluciones HSM: Software Migración de Datos automática Periódica Mediante umbrales de los diferentes niveles de almacenamiento Inicializada por el usuario A partir de una Fecha: semanal, mensual, trimestral, etc.... Unitronics Comunicaciones, S.A.

29 Caso práctico: File Server

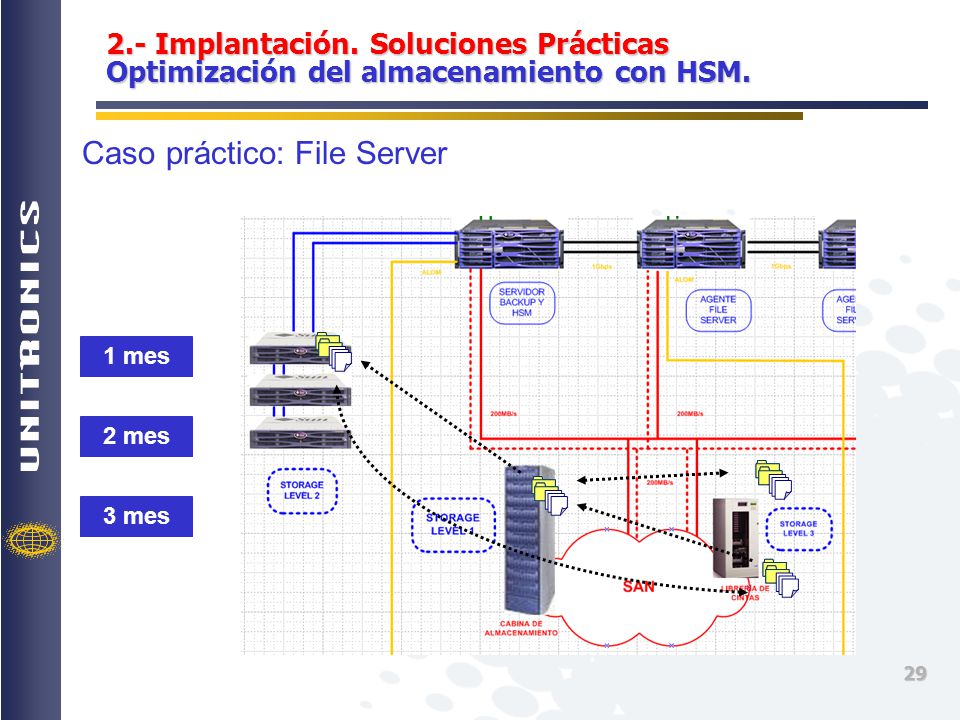

2.- Implantación. Soluciones Prácticas Optimización del almacenamiento con HSM. Caso práctico: File Server 1 mes 2 mes 3 mes Unitronics Comunicaciones, S.A.

30 3.- Resumen y conclusiones.

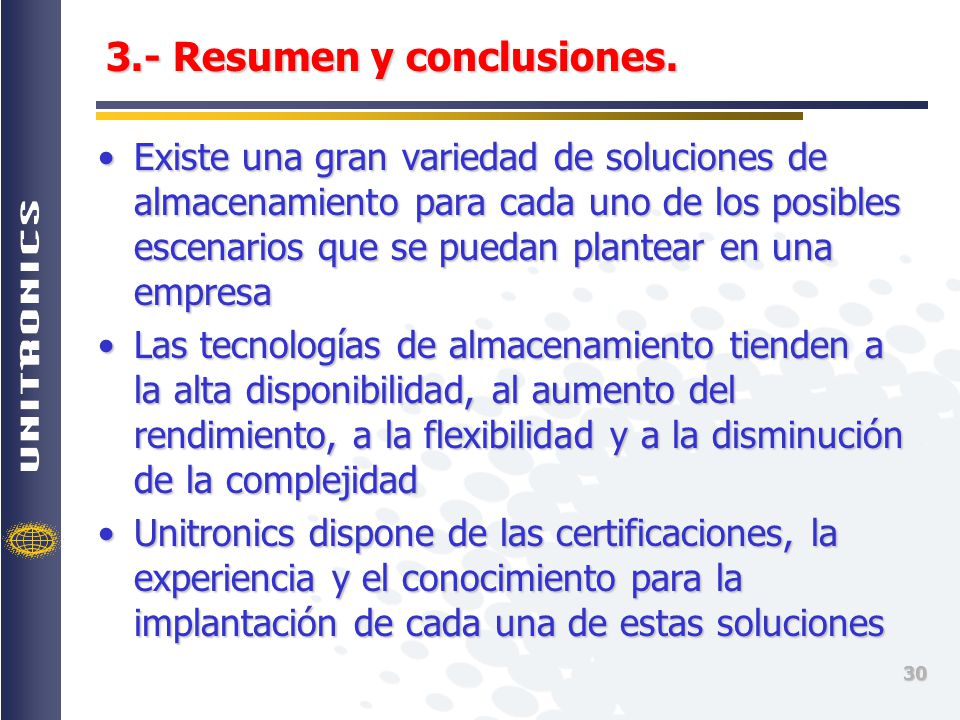

Existe una gran variedad de soluciones de almacenamiento para cada uno de los posibles escenarios que se puedan plantear en una empresa Las tecnologías de almacenamiento tienden a la alta disponibilidad, al aumento del rendimiento, a la flexibilidad y a la disminución de la complejidad Unitronics dispone de las certificaciones, la experiencia y el conocimiento para la implantación de cada una de estas soluciones Unitronics Comunicaciones, S.A.

31 Gracias por su atención
