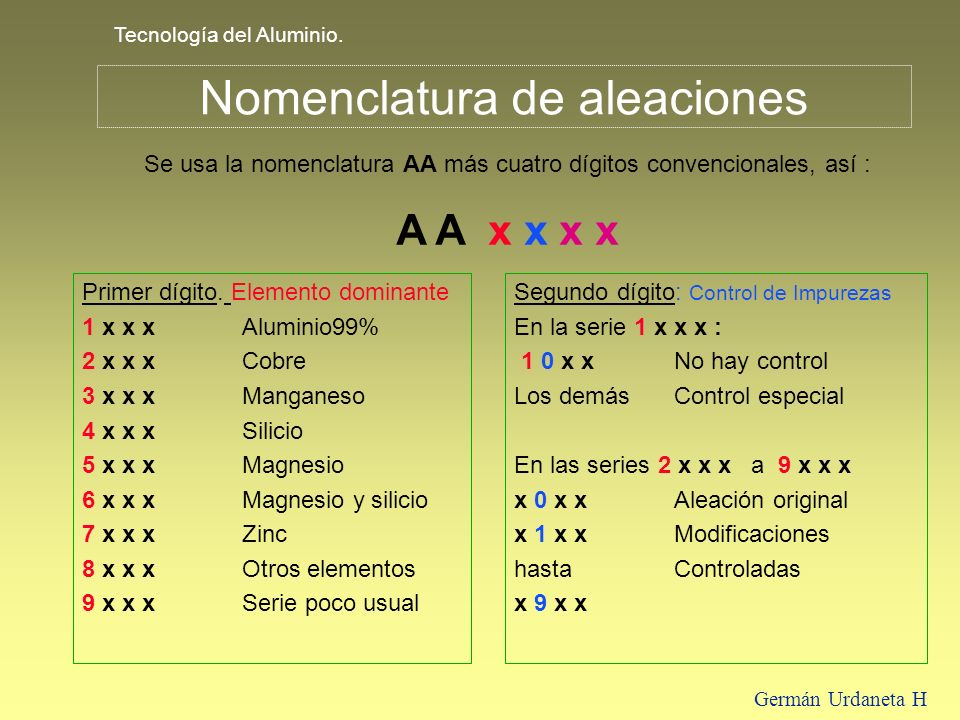

1 Tecnología del Aluminio. Germán Urdaneta H Nomenclatura de aleaciones Primer dígito. Elemento dominante 1 x x x Aluminio99% 2 x x x Cobre 3 x x x Manganeso 4 x x x Silicio 5 x x x Magnesio 6 x x x Magnesio y silicio 7 x x x Zinc 8 x x x Otros elementos 9 x x x Serie poco usual Segundo dígito: Control de Impurezas En la serie 1 x x x : 1 0 x x No hay control Los demásControl especial En las series 2 x x x a 9 x x x x 0 x x Aleación original x 1 x xModificaciones hastaControladas x 9 x x Se usa la nomenclatura AA más cuatro dígitos convencionales, así : A A x x x x

2 Tecnología del Aluminio. Germán Urdaneta H Tercer y cuarto dígitos: Anotaciones especiales. En la serie 1 x x x, indica el porcentaje mínimo de Aluminio, sobre 99% Ejemplo: AA indica una aleación con el 99.45% de pureza de aluminio, con control especial de una impureza. En las demás series, los dígitos nó tienen un significado especial, usándose para identificar aleaciones diferentes (de marca) dentro de un mismo grupo Ejemplos: AA Aleación original, predomina el magnesio AA La anterior, modificada para controlar el magnesio AA La AA 5056 modificada para controlar el Silicio Nomenclatura de aleaciones

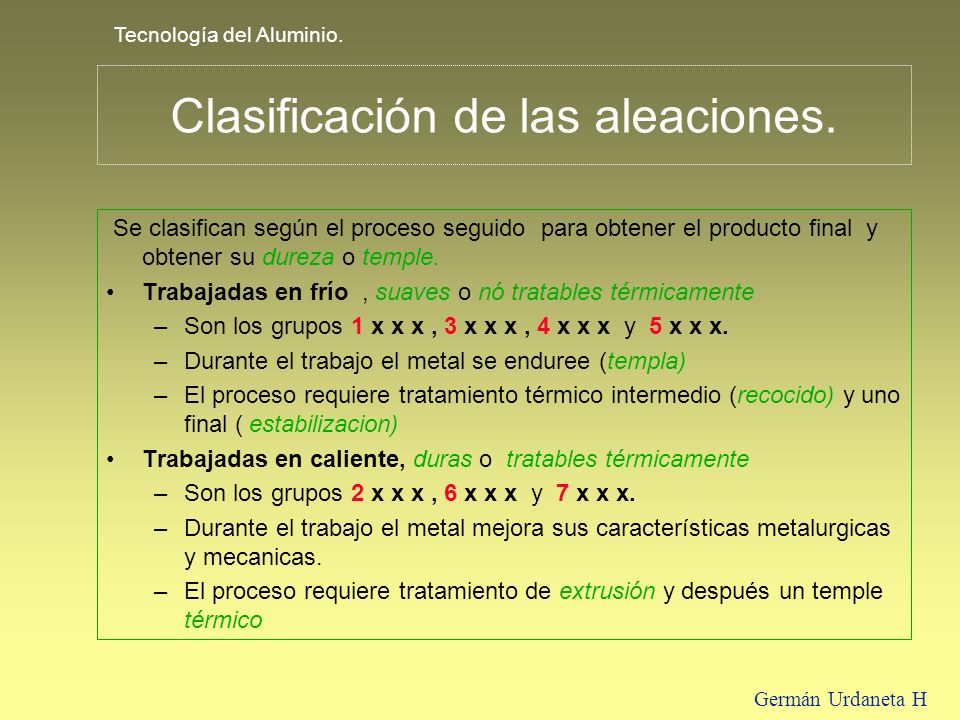

3 Tecnología del Aluminio. Germán Urdaneta H Clasificación de las aleaciones. Se clasifican según el proceso seguido para obtener el producto final y obtener su dureza o temple. Trabajadas en frío, suaves o nó tratables térmicamente –Son los grupos 1 x x x, 3 x x x, 4 x x x y 5 x x x. –Durante el trabajo el metal se enduree (templa) –El proceso requiere tratamiento térmico intermedio (recocido) y uno final ( estabilizacion) Trabajadas en caliente, duras o tratables térmicamente –Son los grupos 2 x x x, 6 x x x y 7 x x x. –Durante el trabajo el metal mejora sus características metalurgicas y mecanicas. –El proceso requiere tratamiento de extrusión y después un temple térmico

4 Tecnología del Aluminio. Germán Urdaneta H Nomenclatura de los temples Aleaciones trabajadas en frío Primer dígito. Tipo de trabajo H 1 x xEn frío, solamente H 2 x xEn frío y parcialmente recocido H 3 x x En frío y estabilizado Segundo dígito: Grado de dureza H x 1 x Un octavo de dureza H x 2 x Un cuarto de dureza H x 3 x Tres octavos de dureza H x 4 x Media dureza H x 5 x Cinco octavos de dureza H x 6 x Tres Cuartos de dureza H x 7 x Siete octavos de dureza H x 8 x Dureza total o duro H x 9 x Muy duro Se usa la nomenclatura H (Hardened )más tres dígitos convencionales, que identifican los procesos seguidos para obtener el producto final así : H - x x x Tercer dígito : Variaciones del temple. H x x 1Endurecido por debajo del temple exigido H x x 2Endurecido naturalmente, pero sin control de temple H x x 3Resistencia aceptable a corrosión por ranura H x x 4Producto grabado en la superficie, con un patrón.

5 Tecnología del Aluminio. Germán Urdaneta H Nomenclatura de los temples Aleaciones trabajadas en caliente T Tratado termicamente para producir temples más estables T1 Enfriado y envejecido naturalmente. T2 Recocido ( solo productos fundidos) T3 Tratamiento en solucion y luego trabajado en frío T4 Tratamiento en solucion y envejecido naturalmente T5 Envejecimiento artificial T6 Tratamiento en solucion y envejecido artificialmente T7 Tratamiento en solucion y estabilizado T8 Tratamiento en solucion, trabajado en frío y envejecido artificialmente T9 Tratamiento en solucion, envejecido artificialmente y trabajado en frío T1 0 Enfriado, envejecido artificialmente y trabajado en frío. Se usa la nomenclatura T (Tempered )más un dígito convencional, que define los procesos calóricos seguidos para obtener el producto final así : T- x

6 Tecnología del Aluminio. Germán Urdaneta H Le gustó la información? Consulte una de estas otras y déme un comentario
