1 Caminos más cortos a partir de múltiples fuentes en un grafo

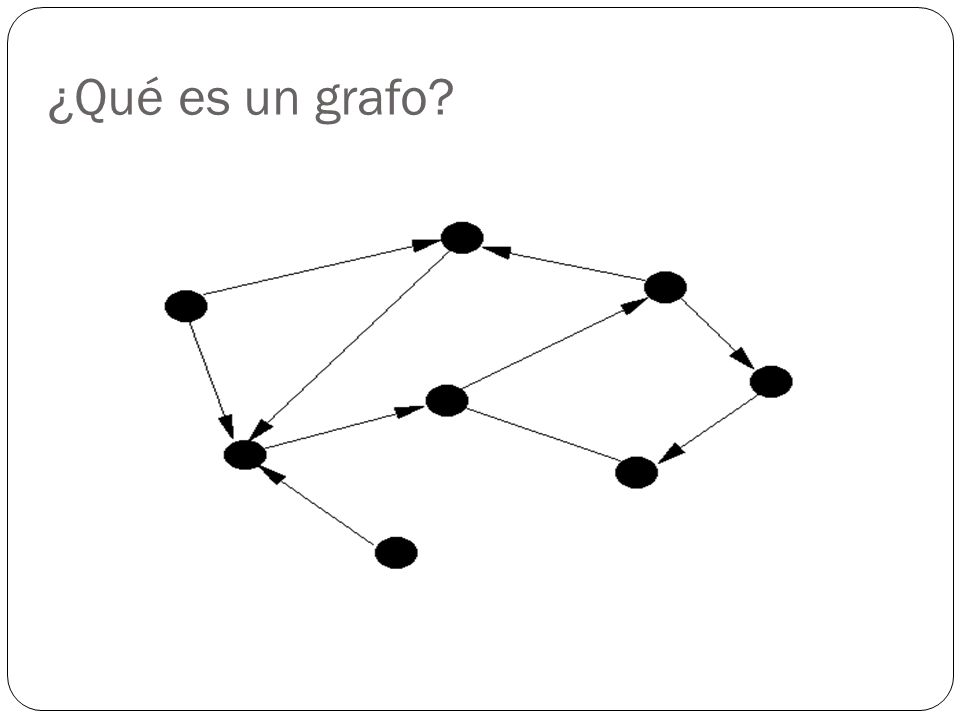

2 ¿Qué es un grafo?

3 Un grafo es… Una pareja ordenada G(V,E) con las siguientes características: 1. V es un conjunto de vértices 2. E es un conjunto de parejas de distintos vértices, entre los cuales se trazan líneas (aristas)

4 Grafos ponderados

5 Entonces l(a) = peso de la arista a l(x,y) = peso de la arista de x a y

6 ¿Y qué podemos modelar?

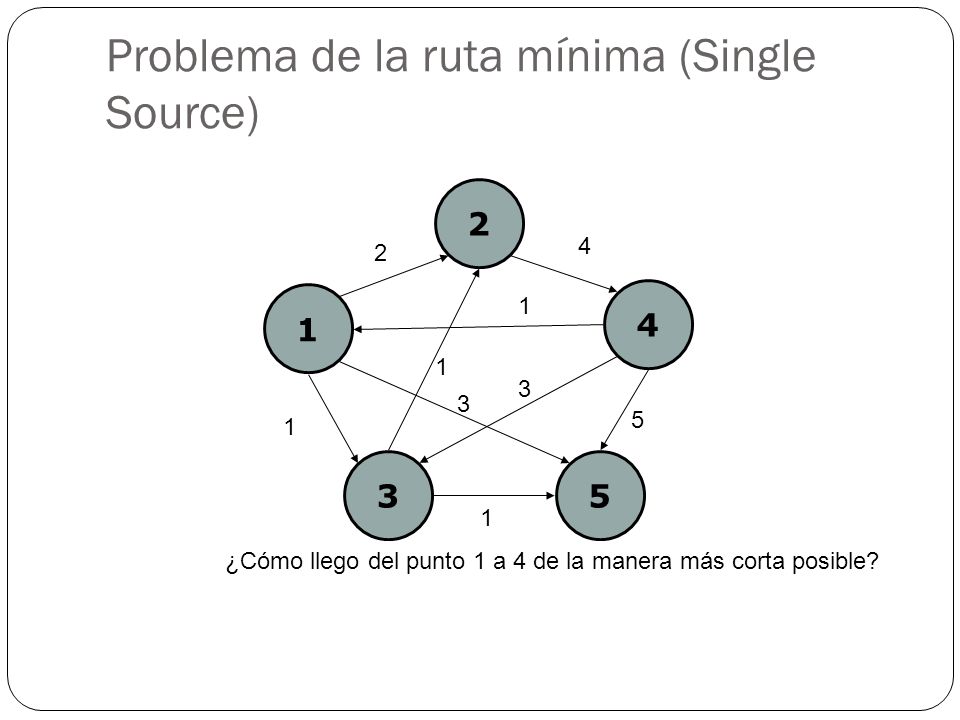

7 Problema de la ruta mínima (Single Source) ¿Cómo llego del punto 1 a 4 de la manera más corta posible?

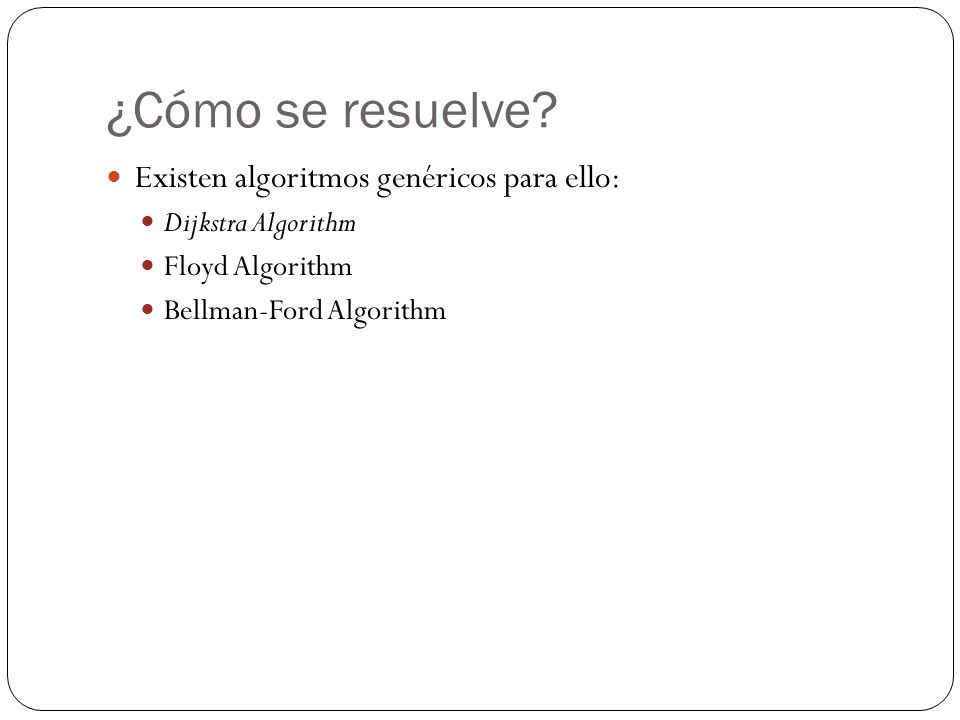

8 ¿Cómo se resuelve? Existen algoritmos genéricos para ello: Dijkstra Algorithm Floyd Algorithm Bellman-Ford Algorithm

9 Algoritmo de Dijkstra Algoritmo glotón (greedy) Punto de inicio s Conjunto S Vector D

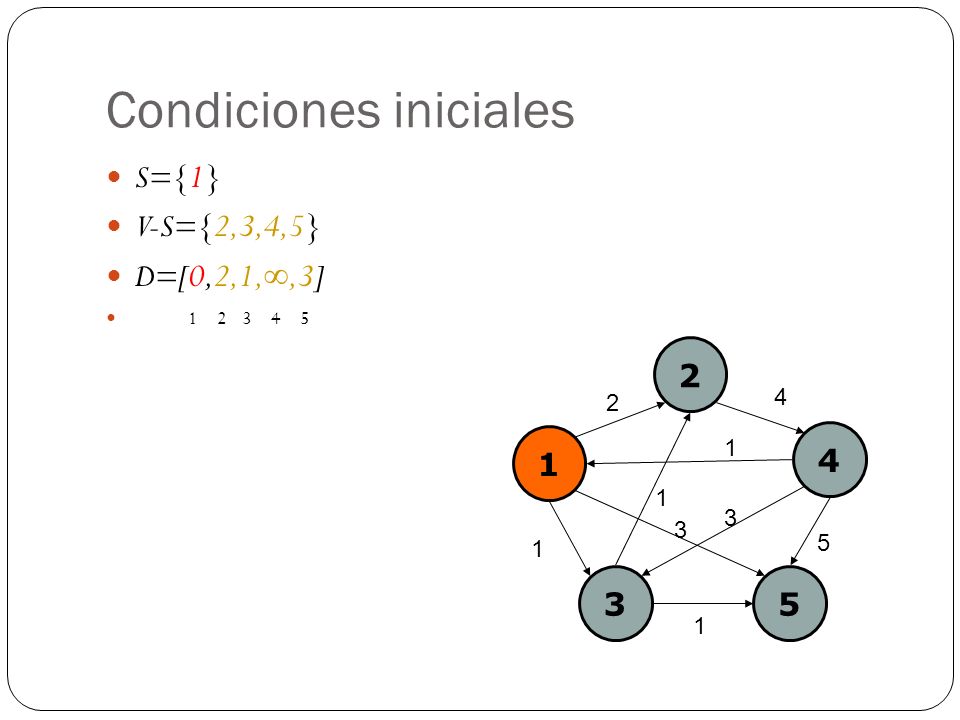

10 Condiciones iniciales S={1} V-S={2,3,4,5} D=[0,2,1,,3]

11 El algoritmo Aumentar S agregando el elemento v en V-S tal que D v sea el mínimo de ese conjunto. Actualizar los valores de D i para todos los elementos i existentes en V-S. D i =mínimo( D i, D v +f(v, i) ) Terminar cuando |S|=|V|

12 Paso a paso (Iteración 1) Buscar mínimo D i en V-S S={1} V-S={2,3,4,5} D=[0,2,1,,3]

13 Paso a paso (Iteración 1) Agregar elemento a S. Actualizar D S={1,3} V-S={2,4,5} D=[0,2,1,,3]

14 Paso a paso (Iteración 2) Buscar mínimo D i en V-S S={1,3} V-S={2,4,5} D=[0,2,1,,2]

15 Paso a paso (Iteración 2) Agregar elemento a S. Actualizar D S={1,3,2} V-S={4,5} D=[0,2,1,,2]

16 Paso a paso (Iteración 3) Buscar mínimo D i en V-S S={1,3,2} V-S={4,5} D=[0,2,1,6,2]

17 Paso a paso (Iteración 3) Agregar elemento a S. Actualizar D S={1,3,2,5} V-S={4} D=[0,2,1,6,2]

18 Paso a paso (Iteración 4) Buscar mínimo D i en V-S S={1,3,2,5} V-S={4} D=[0,2,1,6,2]

19 Paso a paso (Iteración 4) Agregar elemento a S. Actualizar D S={1,3,2,5,4} V-S={ } D=[0,2,1,6,2]

20 Final |S| = |V| La mejor manera de llegar al vértice u se encuentra en D u S={1,3,2,5,4} V-S={ } D=[0,2,1,6,2]

21 ¿Por qué funciona? Supongamos delta(s,v) = Mejor manera de llegar de s a v Si Dijkstra funciona: D u =delta(s,u) para toda u en V

22 Demostración por contradicción Suponga que u es el primer vértice añadido a S tal que D udelta(s,u)

23 Propiedades que tendría u u no puede ser s porque D s = 0 Existe un camino de s a u, de lo contrario D s = Si existe un camino, entonces debe existir el camino más corto.

24 Suposición principal Sea s->(p1)->x->y->(p2)->u el camino más corto de s a u.

25 Propiedades de x y y x ya fue insertado en S D x =delta(s,x) Posteriormente se actualizó el vértice y, así que D y =delta(s,y), pero aun no es insertado en S

26 Entonces Puesto que y se encuentra antes que u: D y =delta(s,y) D u delta(s,u) Pero partimos de que u esta siendo insertado en S, así que se debe cumplir que: D y D u

27 Finalmente Así que: D y =delta(s,y) = D u =delta(s,u)

28 El Multiple Source Shortest-Path Problem

29 ¿Cuál es el problema? ¿Cuál es la mejor manera de llegar al los puntos T (town o ciudad en naranja) a partir de cualquiera de los puntos S (fuente) ?

30 Consideraciones Existe un conjunto de fuentes F En el camino más corto para llegar a u, existe sólo una fuente: f 1 ->(p1)->f 2 ->(p2)->v > f 2 ->(p2)->v

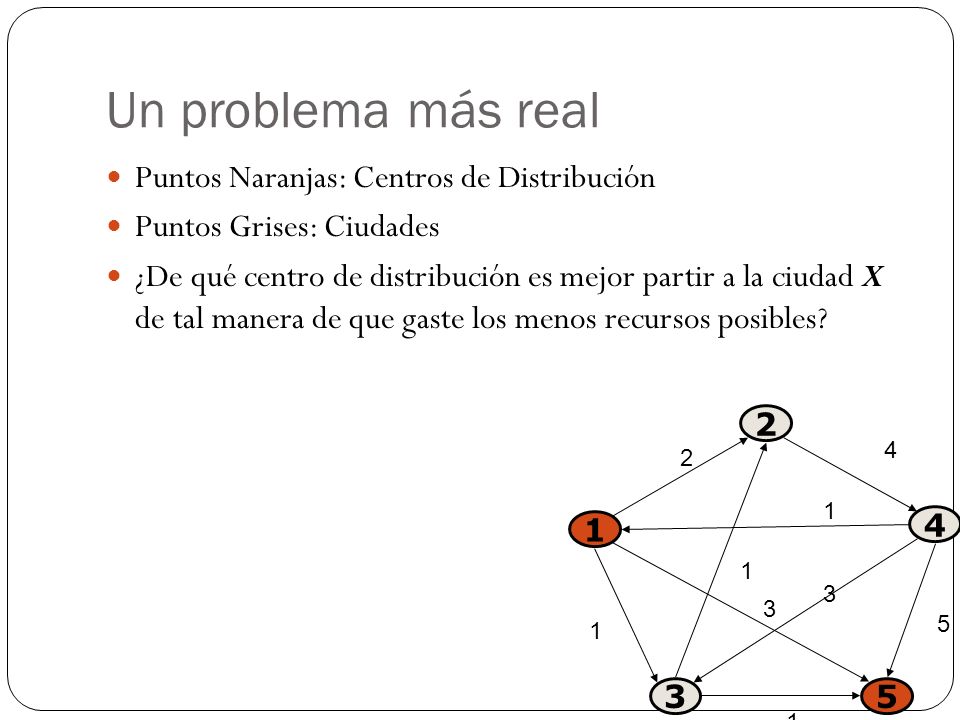

31 Un problema más real Puntos Naranjas: Centros de Distribución Puntos Grises: Ciudades ¿De qué centro de distribución es mejor partir a la ciudad X de tal manera de que gaste los menos recursos posibles?

32 ¿Qué otro problema podemos resolver? Puntos Naranjas: Centros de Distribución Puntos Grises: Ciudades Quiero construir un nuevo Punto de Distribución ¿Cuál es el mejor lugar para hacerlo?

33 ¿Cómo lo resolvemos con Dijkstra? Algoritmo glotón (greedy) Puntos de inicio Conjunto F Conjunto S Vector D

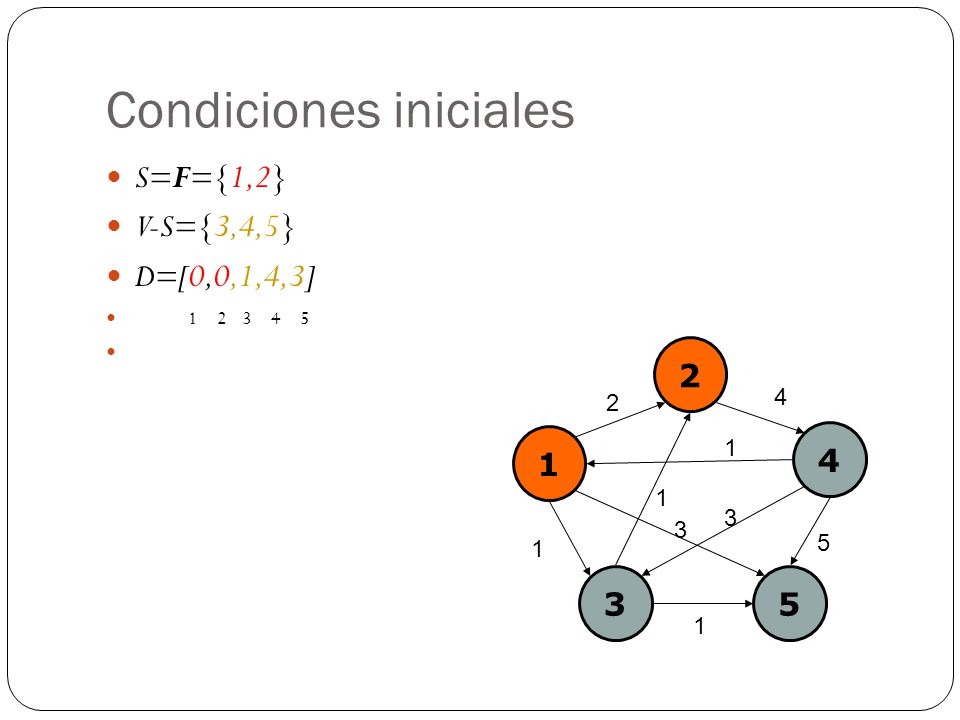

34 Condiciones iniciales S=F={1,2} V-S={3,4,5} D=[0,0,1,4,3]

35 Estado final S={1,5,4,3,2} V-S={} D=[0,0,1,4,2]

36 Conclusiones Complejidad O(v 2 ) pudiéndose reducir a O(nlogn) con Busqueda Binaria Procesa hasta 10,000 vértices en 1 segundo El Algoritmo de Dijkstra es rápido Demostramos que resuelve eficazmente nuestro problema
