Tarjeta con PIC18F2550 Celina Osorio Ochoa

Presentación del tema: "Tarjeta con PIC18F2550 Celina Osorio Ochoa"— Transcripción de la presentación:

1 Tarjeta con PIC18F2550 Celina Osorio Ochoa
J. Emmanuel Vázquez Valencia Javier Luna Cordova Tarjeta con PIC18F2550

2 Contenido Introducción Conceptos Descripción Instalación Referencias

3 ¿Para qué? Introducción Representación Gráfica de Señales Eléctricas
La tarjeta permite tomar lecturas de señales analógicas y digitales. Además de su conversión. ¿Para qué? Representación Gráfica de Señales Eléctricas Análisis de Señales Registro Comparación

4 Microcontroladores PIC BULK VID PID Conceptos
Micro-controlador: circuito integrado que incluye en su interior las tres unidades funcionales de una computadora: unidad central de procesamiento, memoria y periféricos de entrada y salida. PIC: Peripheral Interface Controller, son una familia de micro-controladores. BULK: Existen tres maneras de establecer la comunicación por USB utilizando microcontroladores, Bulk Transfers Transferencia bidireccional masiva de información. Utilizado para enviar gran cantidad de datos a la vez. Un dispositivo USB es identificado a sí mismo por una combinación del VID/PID dicha combinación debe ser única. VID: Número del vendedor de 16 bits PID: Número de producto de 16 bits EL SO usa el VID/PID para identificar los drivers usados por el dispositivo USB

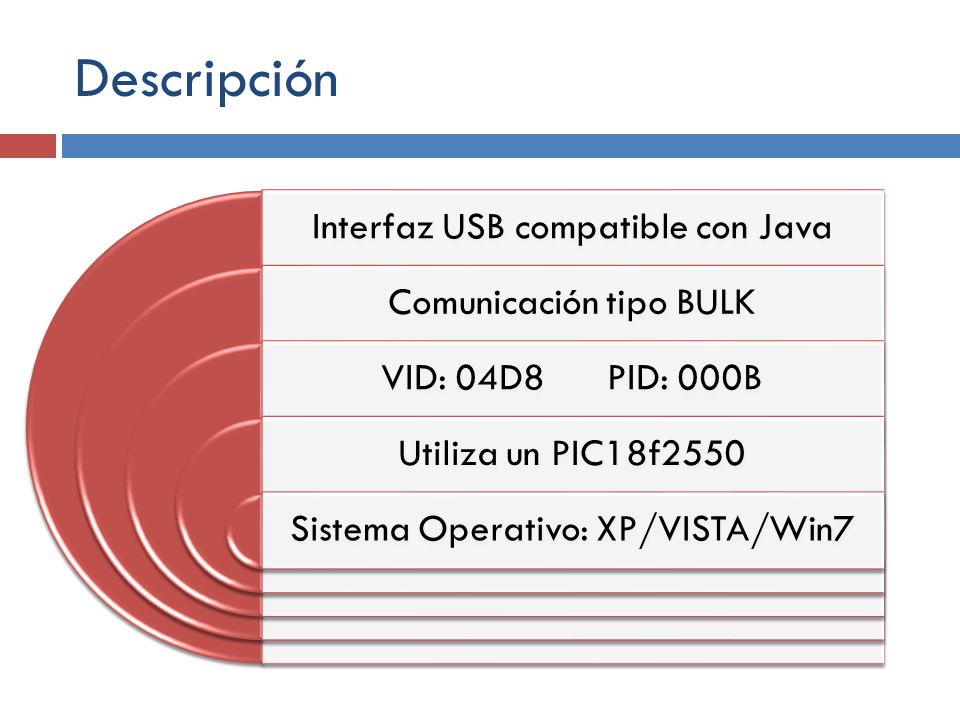

5 Descripción Interfaz USB compatible con Java Comunicación tipo BULK
VID: 04D PID: 000B Utiliza un PIC18f2550 Sistema Operativo: XP/VISTA/Win7 VID/PID: determinados por Microchip, el hecho de conectar dos o más tarjetas en la misma PC puede ocasionar conflictos en esta, debido a que tienen el mismo VID y PID. PIC18F2550: Manejo de puertos USB 2.0 y muy versátil.

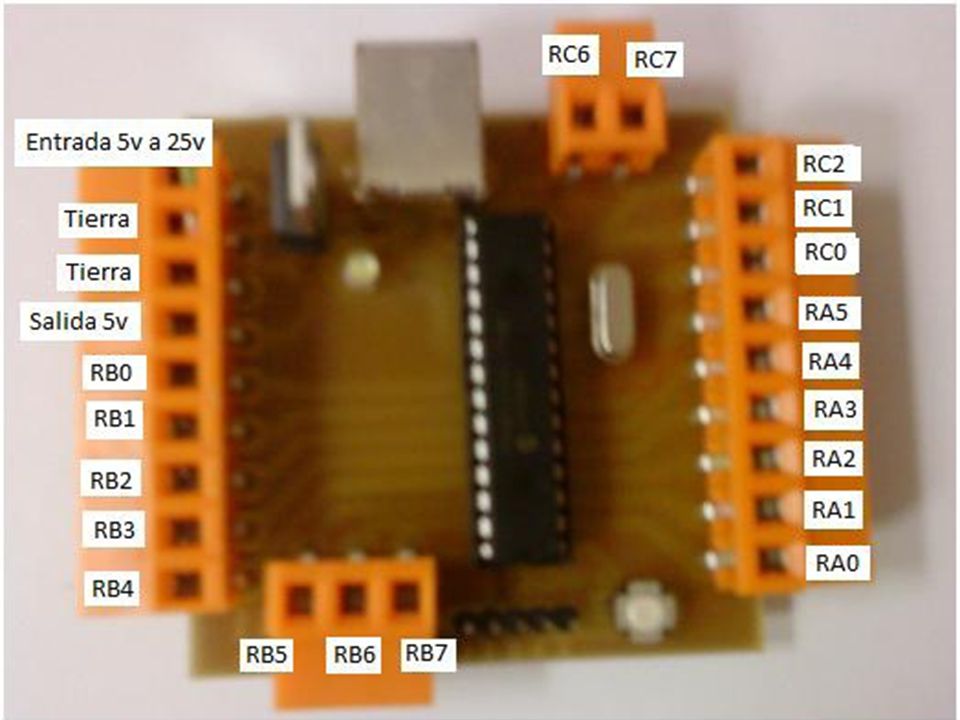

6 8 Bits de Salida Digital (RB0..RB7)
4 Bits de Entrada Digital (RC0, RC1, RC2 y RC6) – Alimentación menor a 5V RA0, RA1, RA2 y RA3 para tomar lectura de la señal analógica – Voltaje de ref. positivo 5V, negativo 0 o GND NO PERMITE TOMAR EL VOLTAJE DE REFERENCIA EXTERNO A LA TARJETA Alimentación Externa de 5 a 28V de CD Pin de Salida de 5V Pin de Tierra

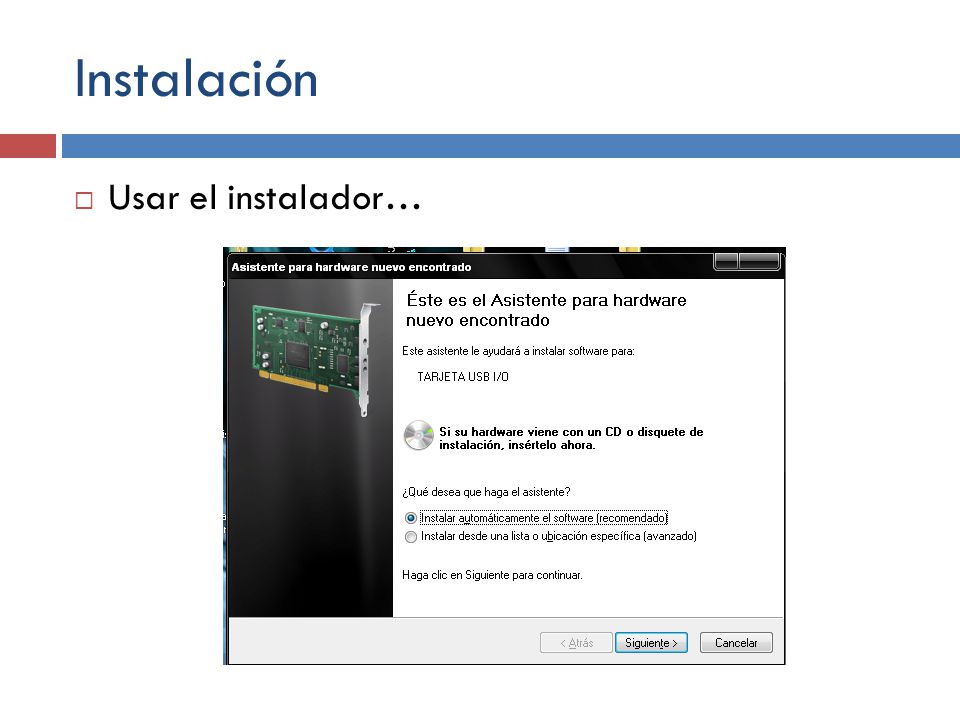

7 Instalación Usar el instalador…

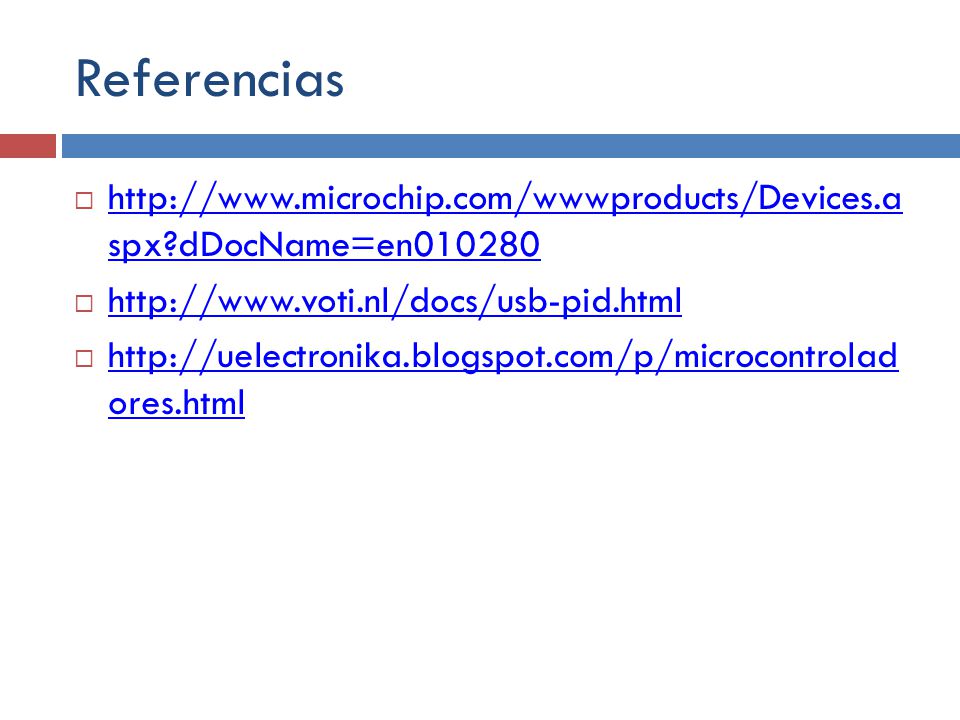

8 Referencias spx?dDocName=en010280 ores.html
