1 El CONOCIMIENTO de la EXCAVACION & ZANJAS por la INDUSTRIA de la CONSTRUCCION

2 Subvención de OSHA Susan Harwood
Este material fue producido bajo una subvención número SH F24 de la Administración de la Seguridad y Salud Ocupacionales, el Departamento de Trabajo de los EE.UU. No refleja necesariamente las opiniones o las políticas del Departamento de Trabajo de los EE.UU., ni la mención de nombres comerciales, productos u organizaciones implica la aprobación por el Gobierno de los EE.UU.

3 El CONOCIMIENTO de la EXCAVACION & ZANJAS por la INDUSTRIA de la CONSTRUCCION

4 El Instituto de Bomberos y Rescatadores de Maryland
Más de 35 años de la instrucción de la conformidad Los Servicios de Consultar Seis (6) sitios de MFRI a través de Maryland La instrucción en Sitios del Clientes Instrucción práctica El Proceso de Matrícula

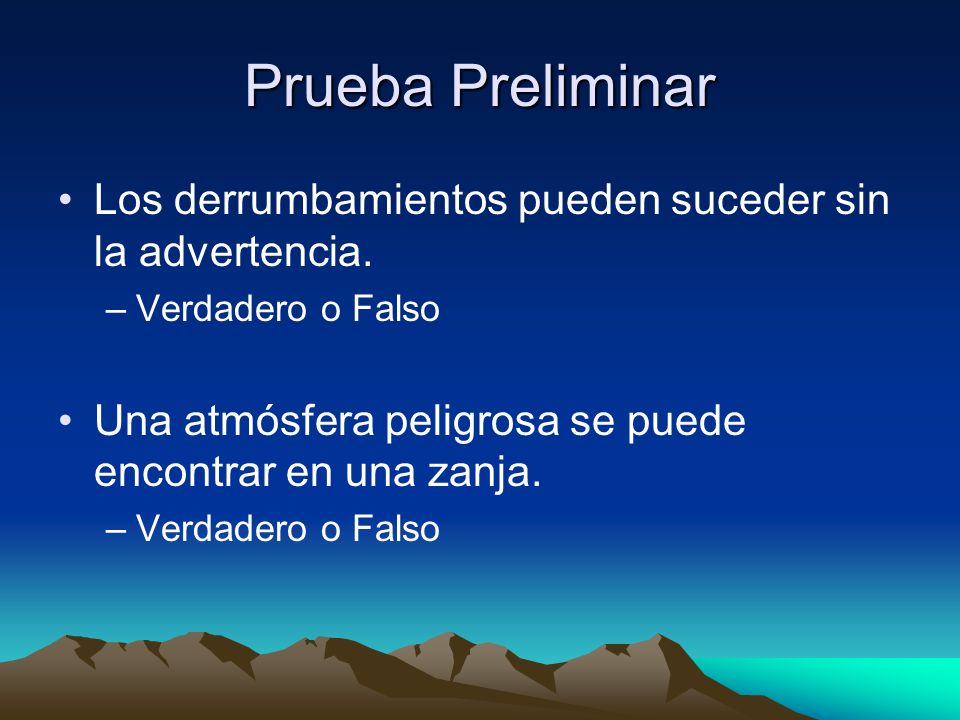

5 Prueba Preliminar Los derrumbamientos pueden suceder sin la advertencia. Verdadero o Falso Una atmósfera peligrosa se puede encontrar en una zanja.

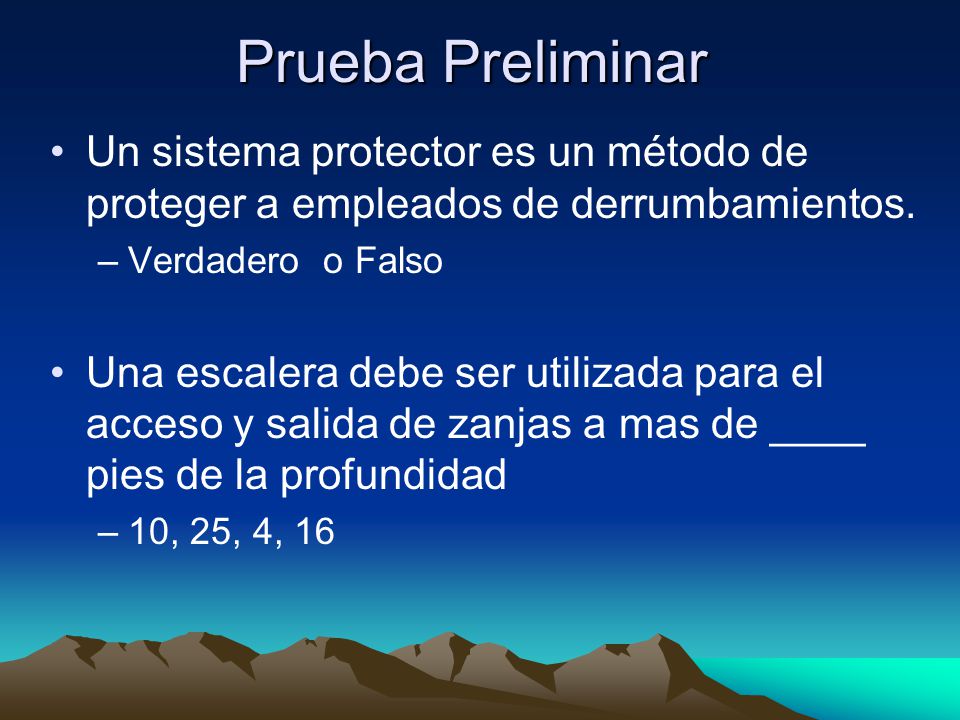

6 Prueba Preliminar Un sistema protector es un método de proteger a empleados de derrumbamientos. Verdadero o Falso Una escalera debe ser utilizada para el acceso y salida de zanjas a mas de ____ pies de la profundidad 10, 25, 4, 16

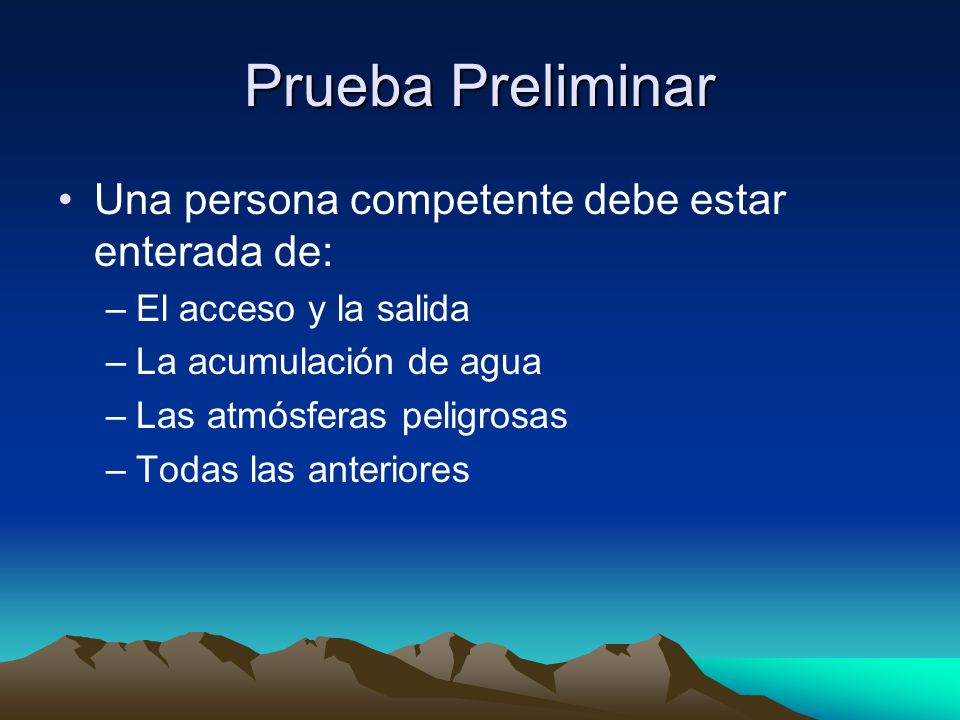

7 Prueba Preliminar Una persona competente debe estar enterada de:
El acceso y la salida La acumulación de agua Las atmósferas peligrosas Todas las anteriores

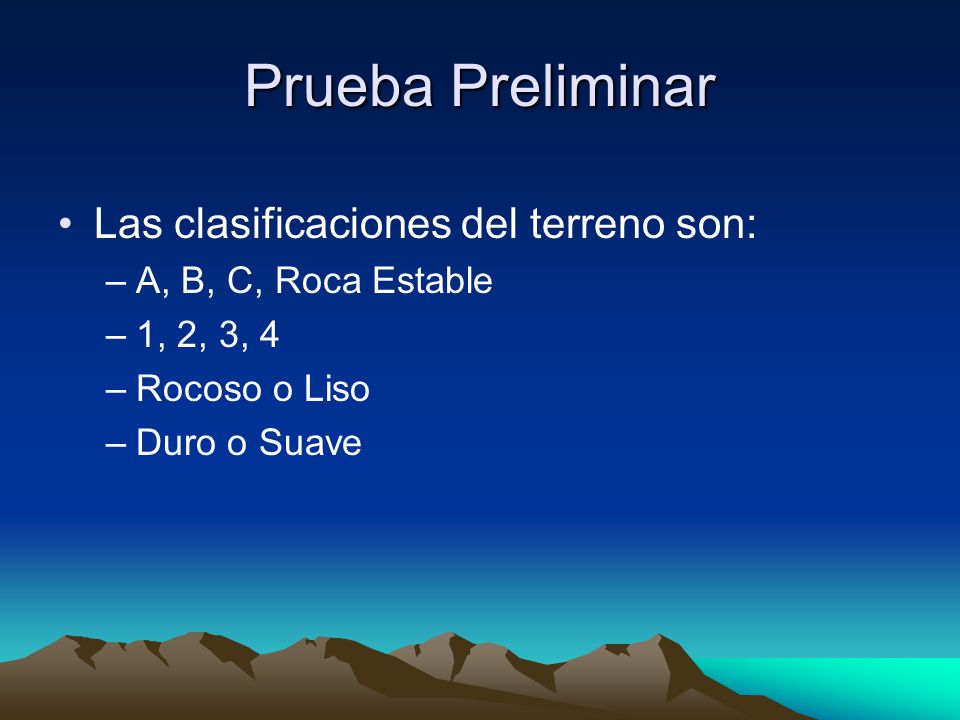

8 Prueba Preliminar Las clasificaciones del terreno son:
A, B, C, Roca Estable 1, 2, 3, 4 Rocoso o Liso Duro o Suave

9 Prueba Preliminar Estos son los dos tipos de pruebas del terreno:
Dia, Noche Verano, Invierno Visual, Manual Caliente, Frío

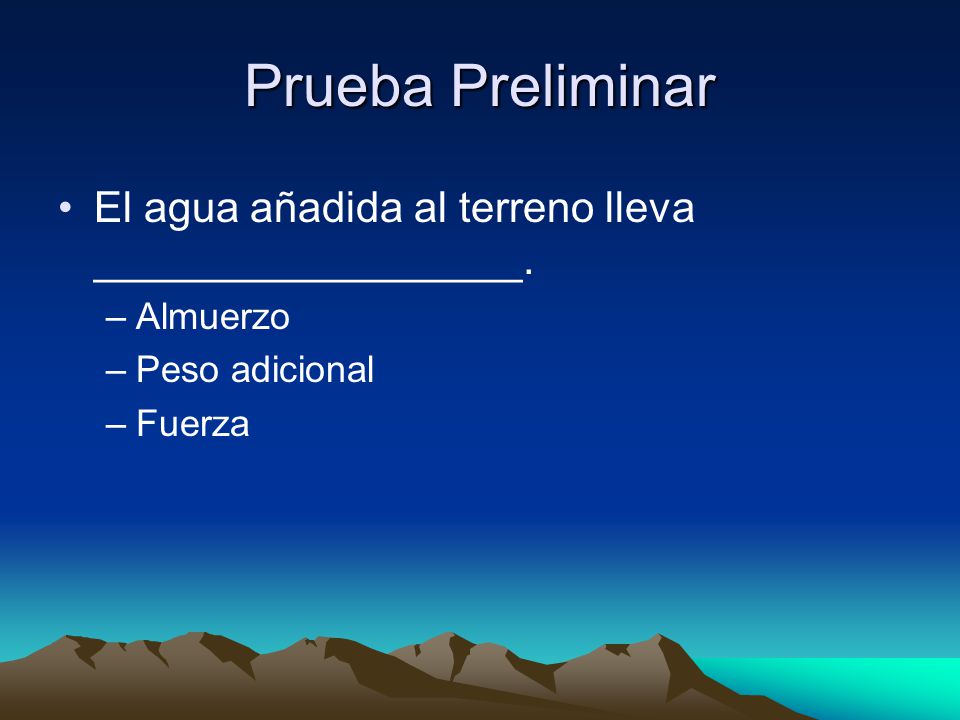

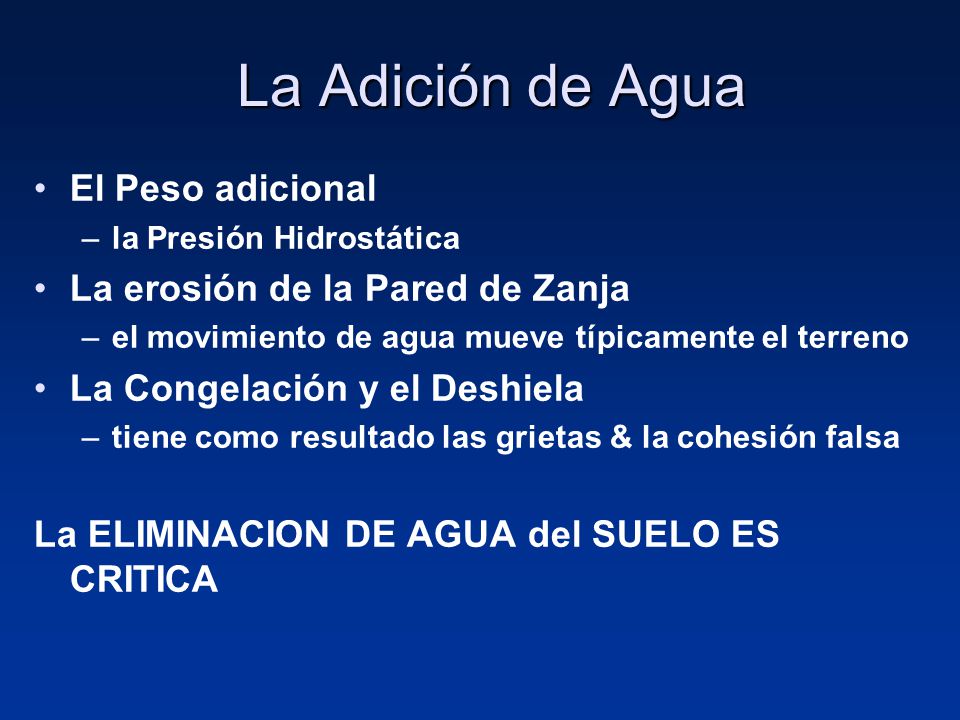

10 Prueba Preliminar El agua añadida al terreno lleva __________________.
Almuerzo Peso adicional Fuerza

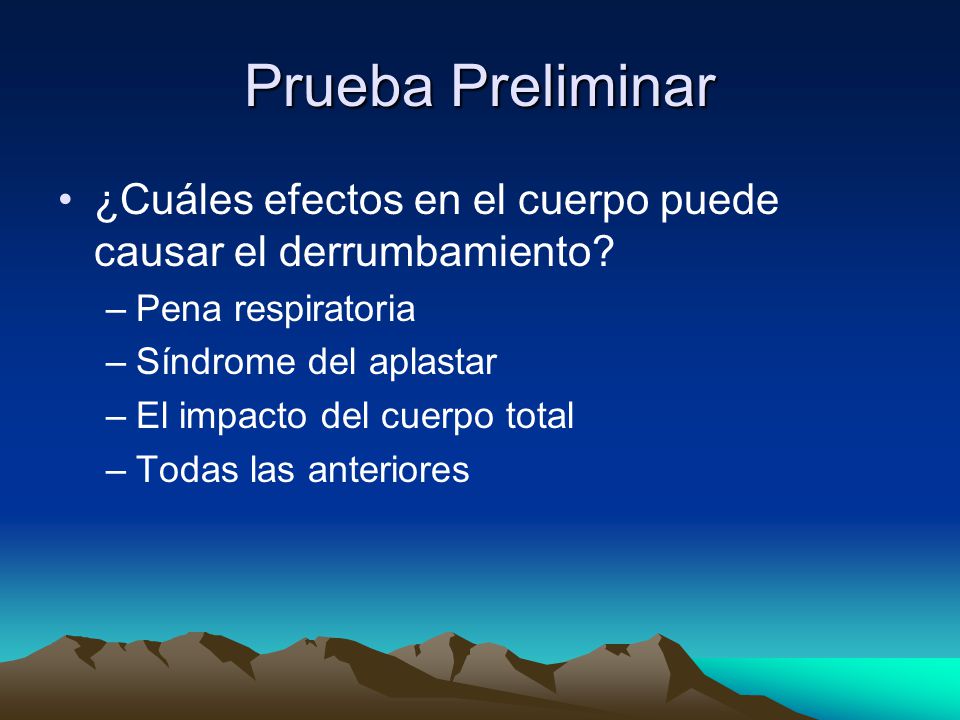

11 Prueba Preliminar ¿Cuáles efectos en el cuerpo puede causar el derrumbamiento? Pena respiratoria Síndrome del aplastar El impacto del cuerpo total Todas las anteriores

12 Prueba Preliminar Un pie cúbico de terreno puede pesar _________ libras. 125 400 600 50

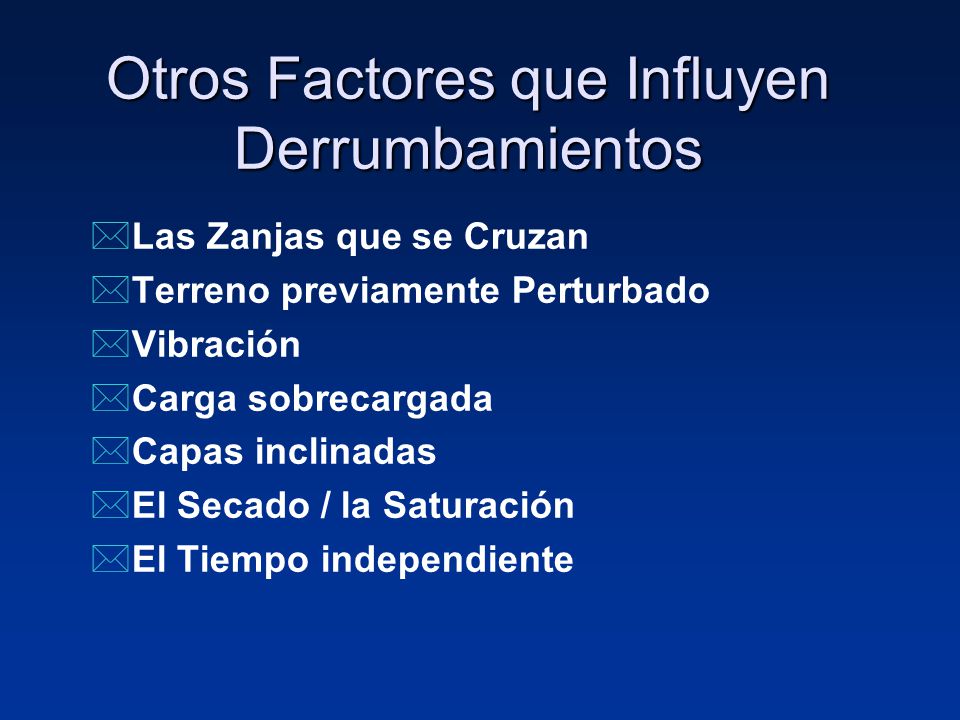

13 Prueba Preliminar Los factores que influyen derrumbamientos son:
Las zanjas que cruzan Terreno previamente perturbado Vibración Todas las anteriores

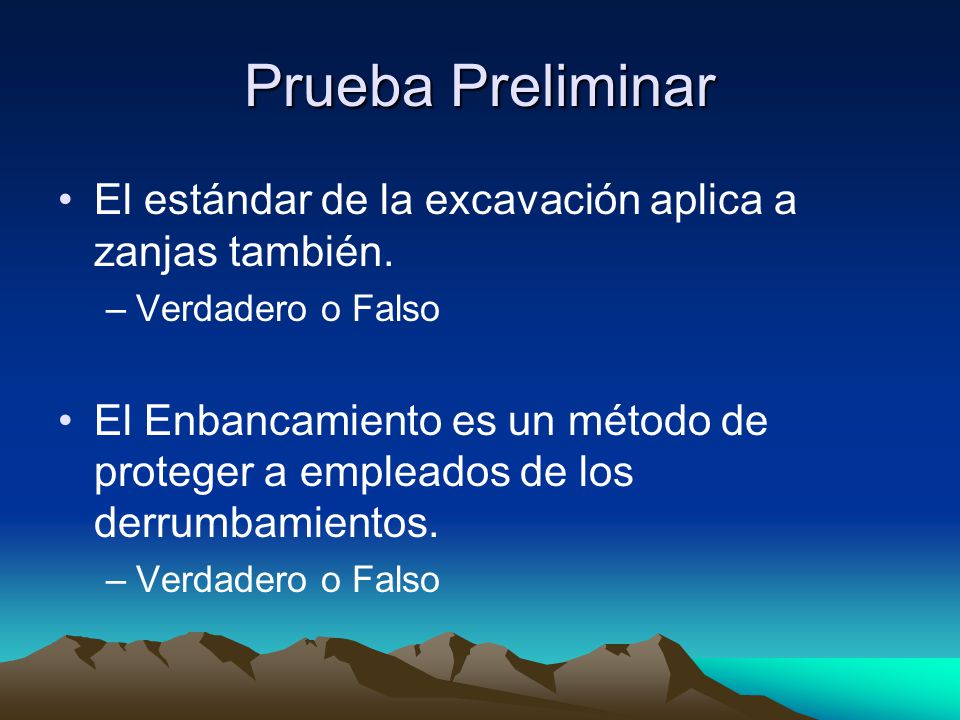

14 Prueba Preliminar El estándar de la excavación aplica a zanjas también. Verdadero o Falso El Enbancamiento es un método de proteger a empleados de los derrumbamientos.

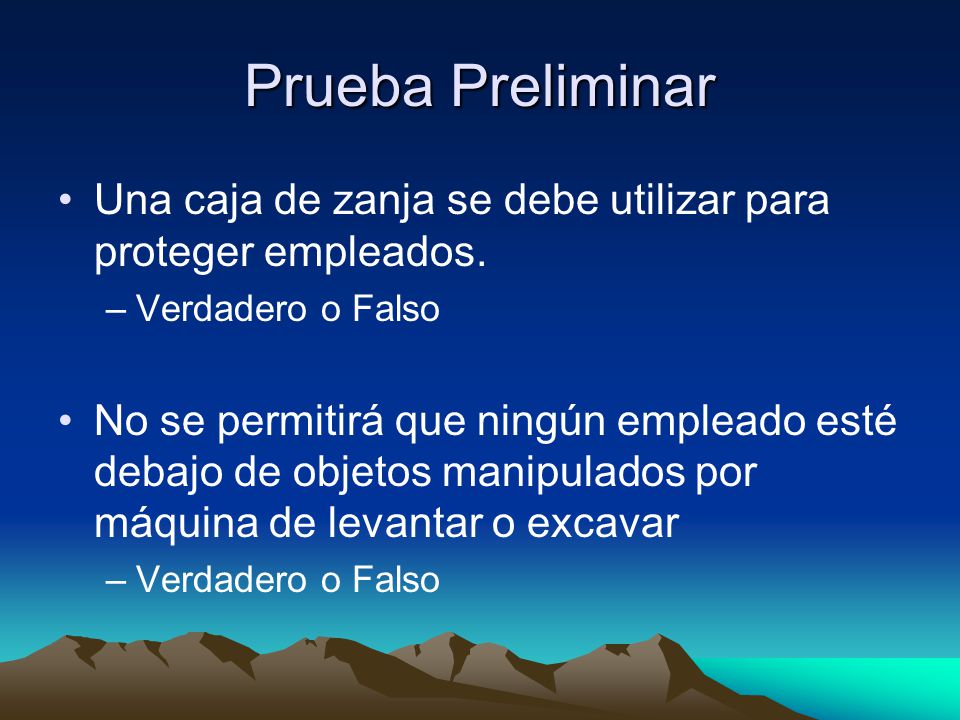

15 Prueba Preliminar Una caja de zanja se debe utilizar para proteger empleados. Verdadero o Falso No se permitirá que ningún empleado esté debajo de objetos manipulados por máquina de levantar o excavar

16 Los Objetivos de los Estudiantes
Identifique las leyes, los reglamentos, y los estándares como ellos aplican a las excavaciones Describa la clasificación del terreno y los métodos que determinan el tipo del terreno Describa los sistemas protectores utilizados en las excavaciones Comprenda los peligros que se encuentran en zanjas Describa las responsabilidades de la persona competente

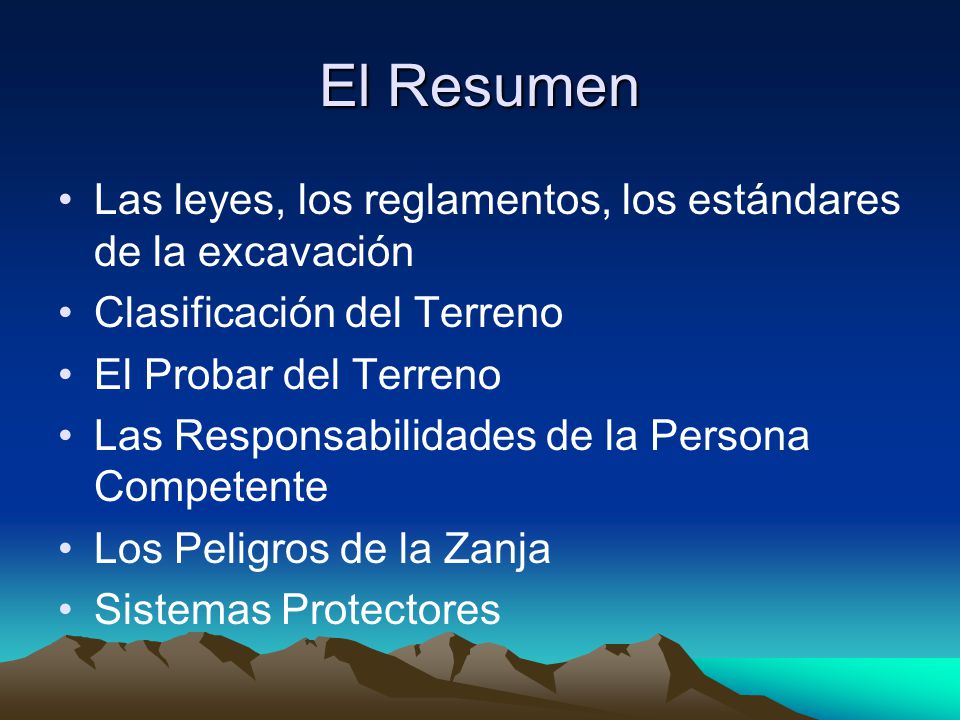

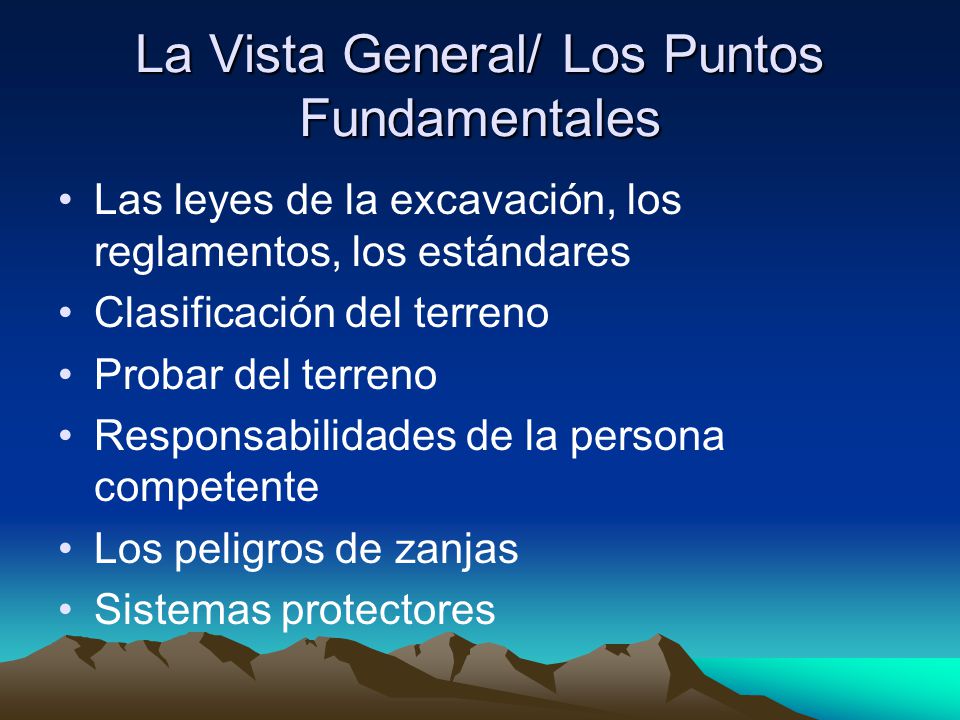

17 La Vista General/ Los Puntos Fundamentales
Las leyes de la excavación, los reglamentos, los estándares Clasificación del terreno Probar del terreno Responsabilidades de la persona competente Los peligros de zanjas Sistemas protectores

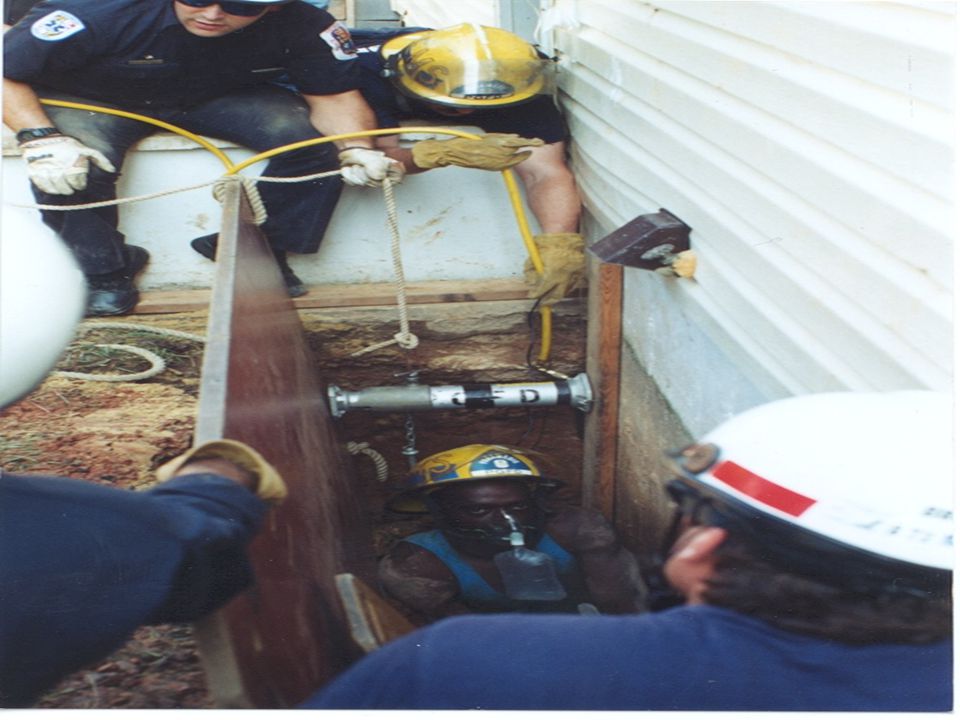

18 Un hombre enterrado hasta la cintura
Un hombre enterrado hasta la cintura. 3 horas para liberarlo, síndrome de aplastar menor

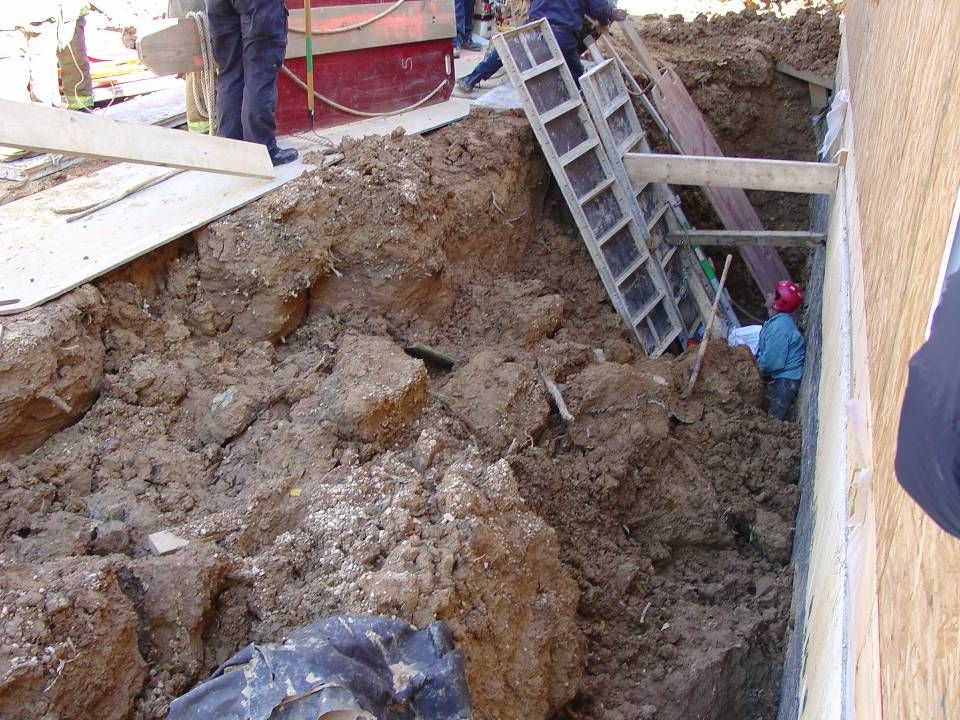

19 Atrapado hasta el medio muslo en el condado de Prince George’s Md
Atrapado hasta el medio muslo en el condado de Prince George’s Md. Fractura compuesta de la pierna derecha, 2 horas para liberar, inmigrante latino no habla inglés.

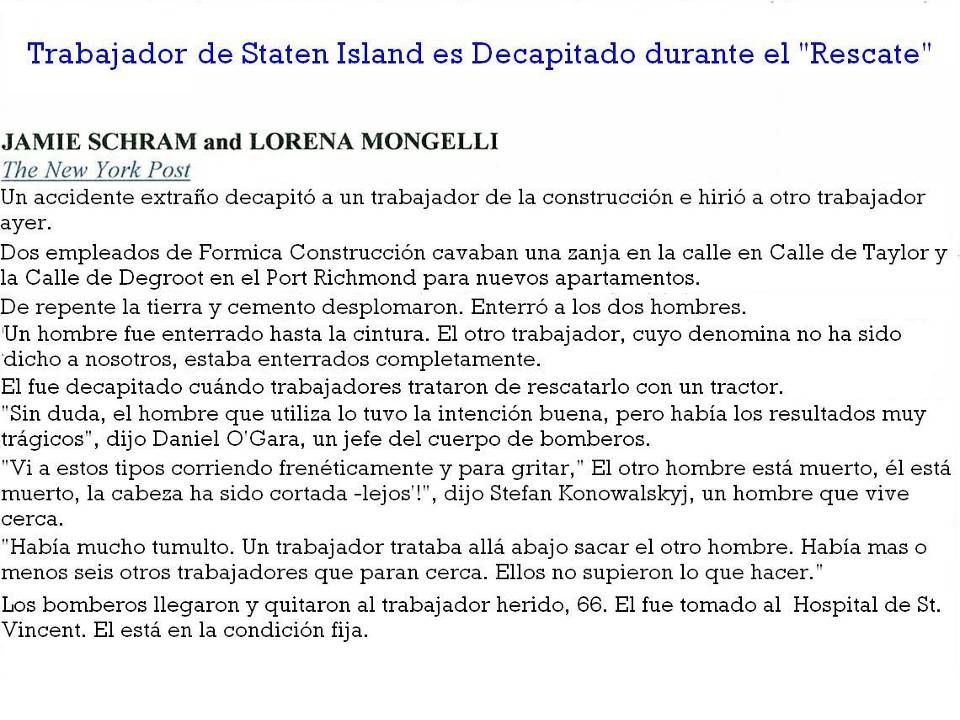

20 No permita que los operadores usen máquinas para liberar víctimas.

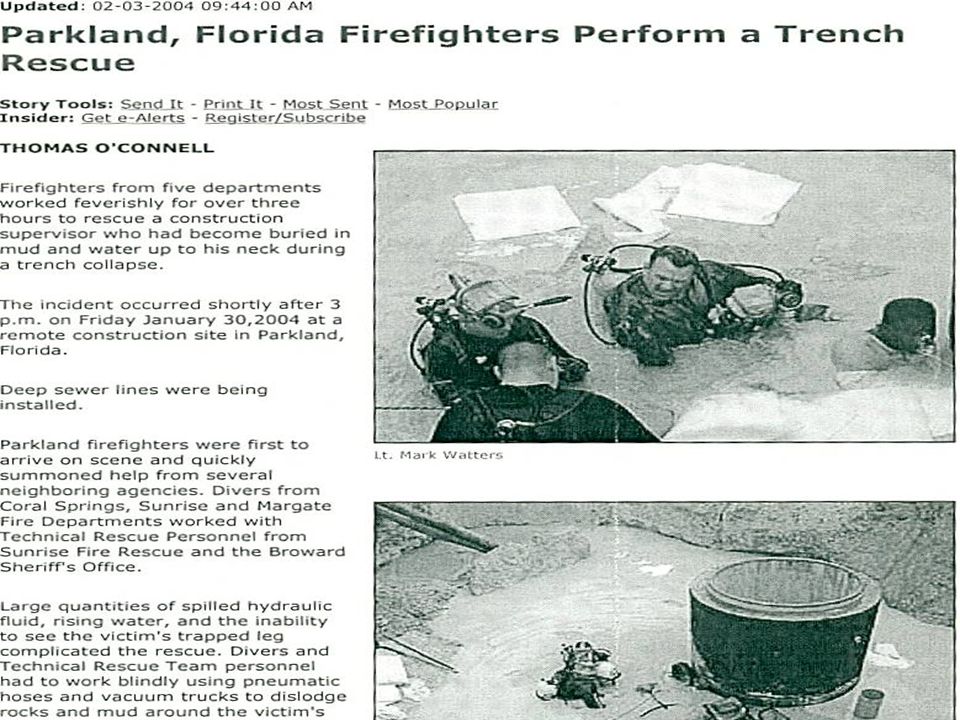

21 ¿Cerrado con llave y etiqueta (Lockout/tagout)
¿Cerrado con llave y etiqueta (Lockout/tagout)? El equipo de buzo hizo el rescate.

22 Hechos Trágicos El excavar es uno de las operaciones de la construcción más peligrosa 541 trabajadores fueron matados en sitios de Excavación/Zanja entre 411 (76%) fueron matados por derrumbamientos 257 (47%) trabajaron para las compañías que emplean a menos de 10 personas

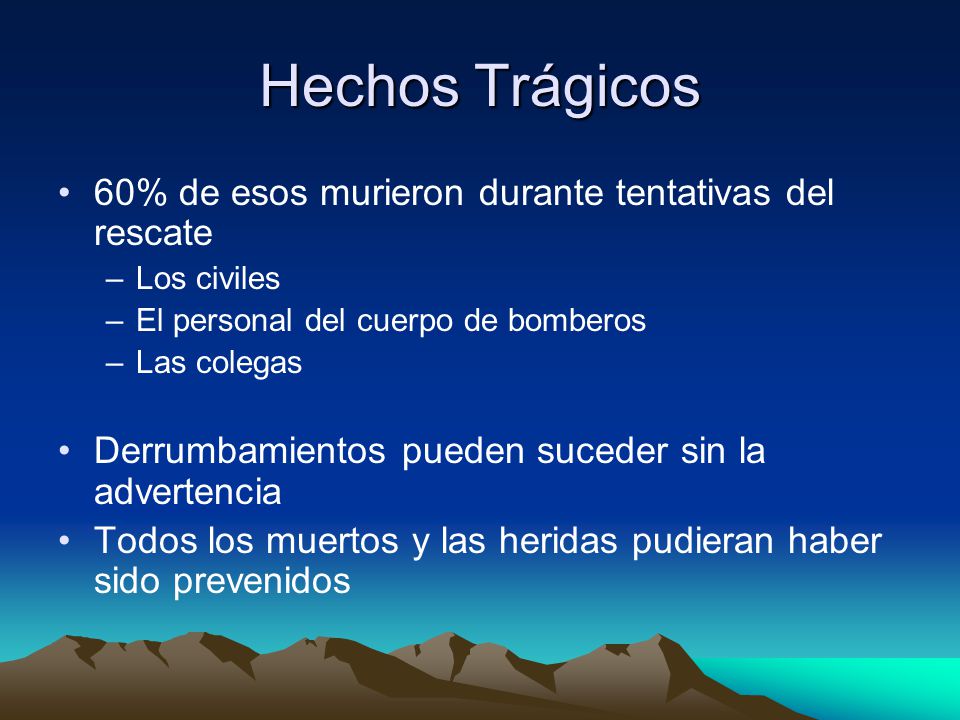

23 Hechos Trágicos 60% de esos murieron durante tentativas del rescate
Los civiles El personal del cuerpo de bomberos Las colegas Derrumbamientos pueden suceder sin la advertencia Todos los muertos y las heridas pudieran haber sido prevenidos

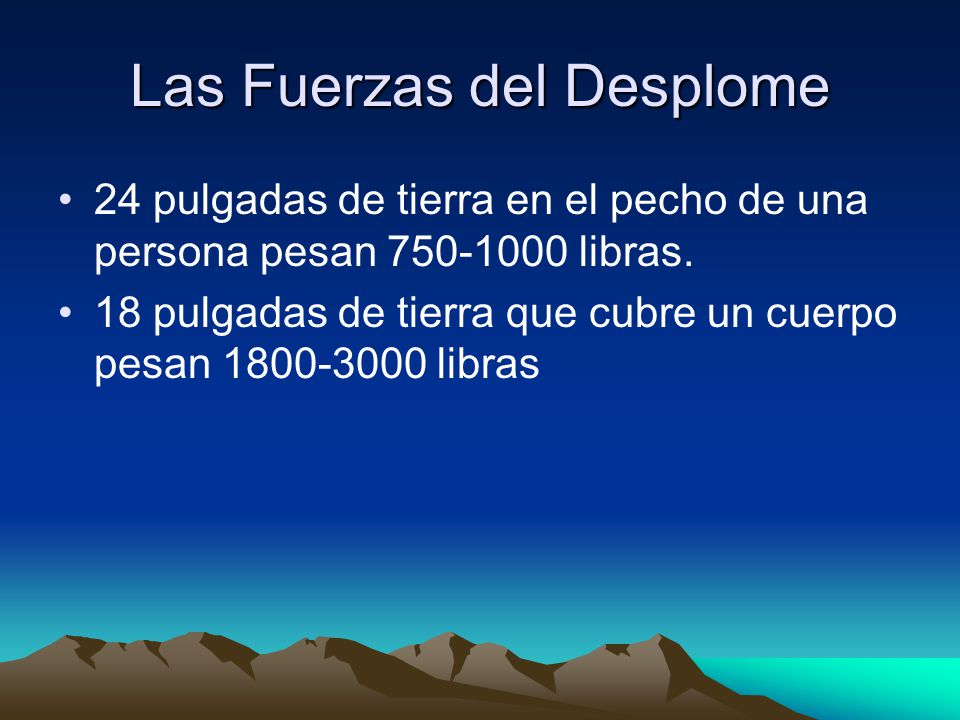

24 Las Fuerzas del Desplome
24 pulgadas de tierra en el pecho de una persona pesan libras. 18 pulgadas de tierra que cubre un cuerpo pesan libras ¿Cuánto peso puede levenatar? ¿Cuántas respiraciones puede tomar? Un tubo de aqua de 8 pulgadas puede fluir galones por minuto (gpm) a 100 PSI y puede llenar una zanja 4’ por 12’ por 25’ en 24 segundos.

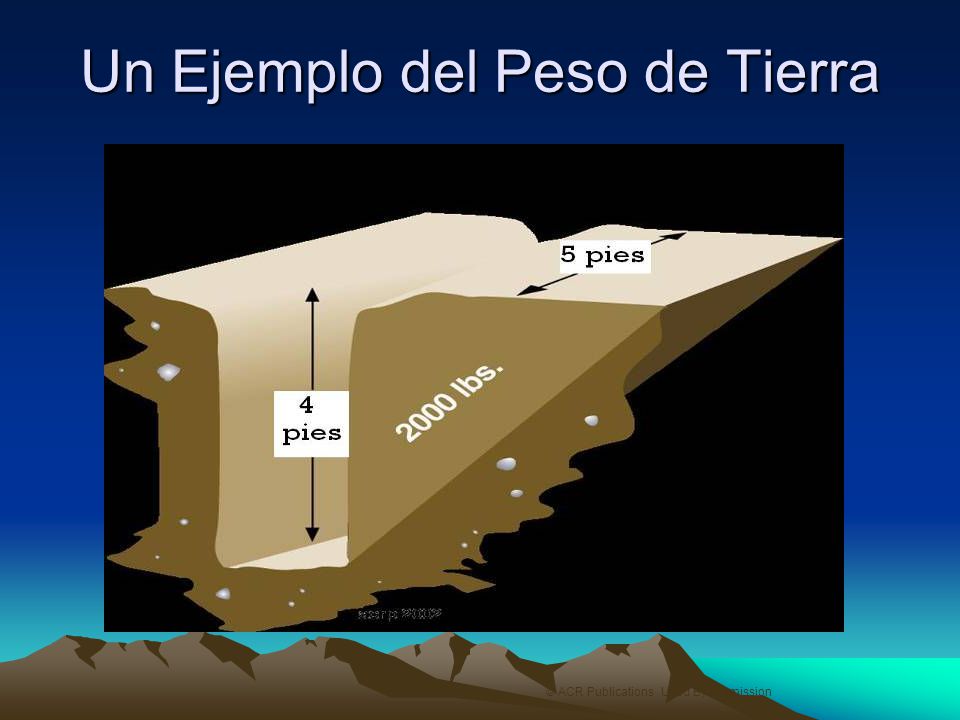

25 Un Ejemplo del Peso de Tierra
© ACR Publications Used By Permission

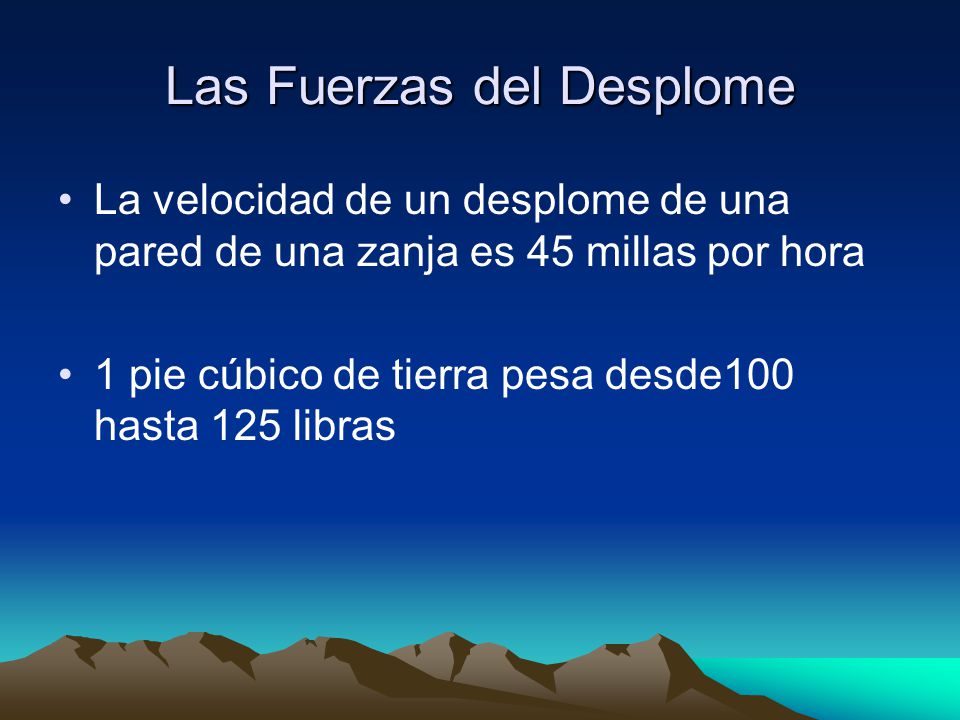

26 Las Fuerzas del Desplome
La velocidad de un desplome de una pared de una zanja es 45 millas por hora 1 pie cúbico de tierra pesa desde100 hasta 125 libras ¿Piensa que usted puede escapar a tiempo? Un volkswagon golpeandolo at 45 millas por hora. Prácticas pasadas Bajar a la zanja inmediatamente La compasión mata

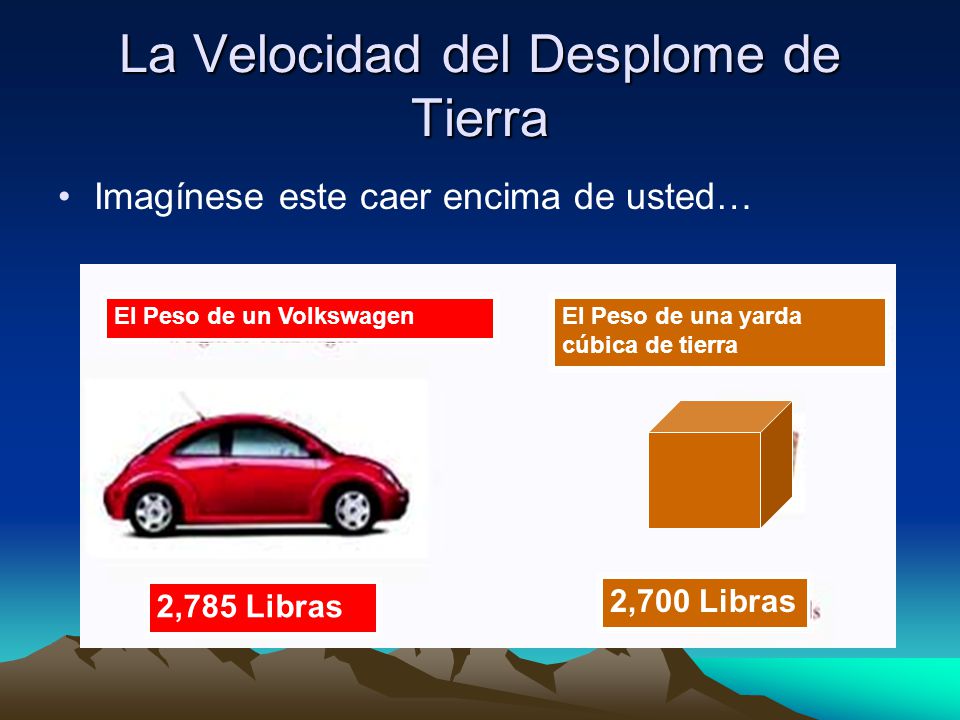

27 La Velocidad del Desplome de Tierra
Imagínese este caer encima de usted… El Peso de un Volkswagen El Peso de una yarda cúbica de tierra 2,785 Libras 2,700 Libras

28 Los Efectos en el Cuerpo
Pena respiratoria Síndrome del Aplastar El impacto total del cuerpo ¿Cuántas respiraciones puede tomar con este peso encima del cuerpo? Explicar el Sindrome de Aplastar

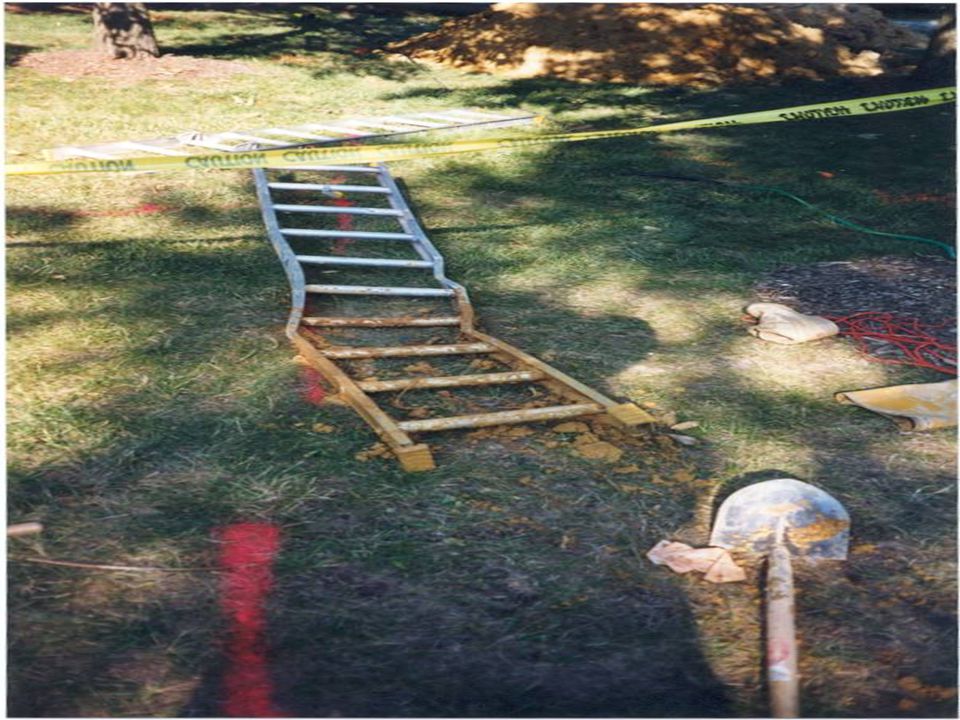

29 El terreno puede hacer esto a una escalera

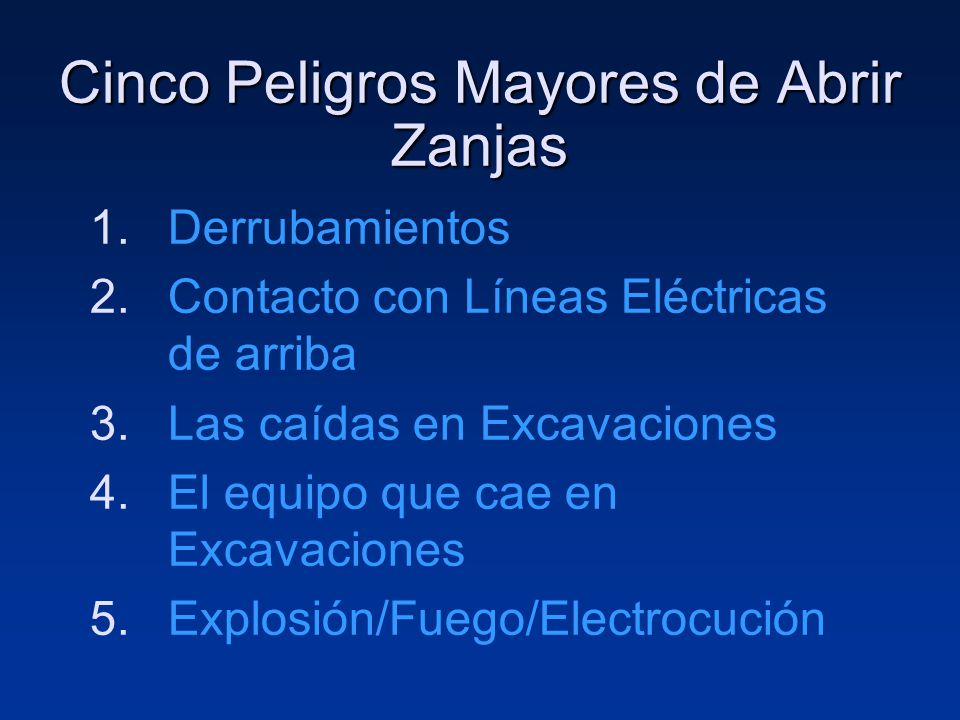

30 Cinco Peligros Mayores de Abrir Zanjas
Derrubamientos Contacto con Líneas Eléctricas de arriba Las caídas en Excavaciones El equipo que cae en Excavaciones Explosión/Fuego/Electrocución

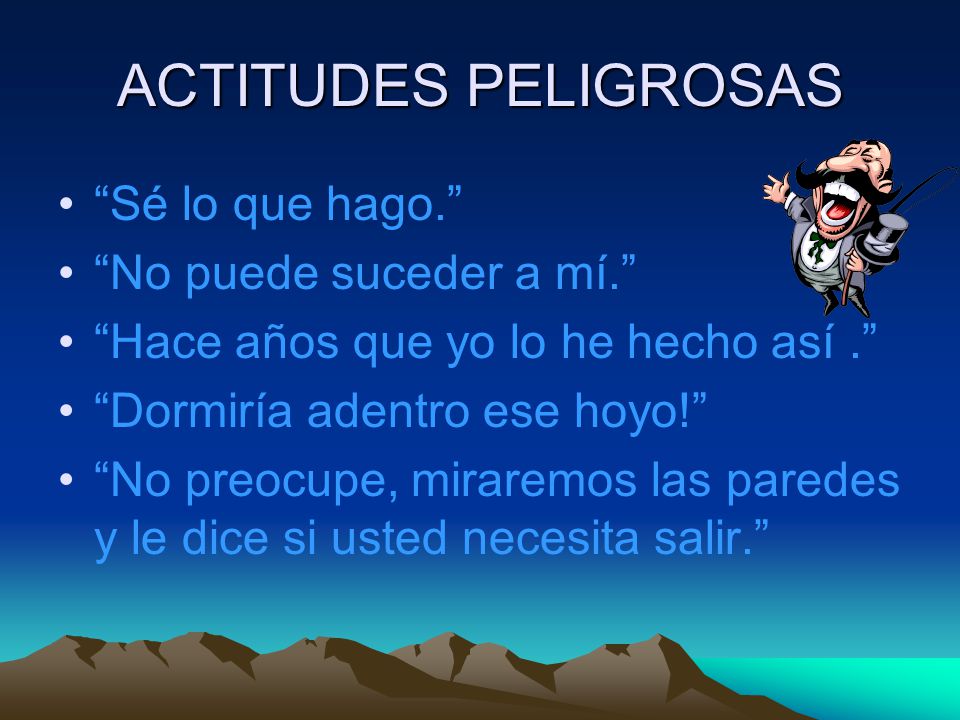

31 ACTITUDES PELIGROSAS “Sé lo que hago.” “No puede suceder a mí.”
“Hace años que yo lo he hecho así .” “Dormiría adentro ese hoyo!” “No preocupe, miraremos las paredes y le dice si usted necesita salir.”

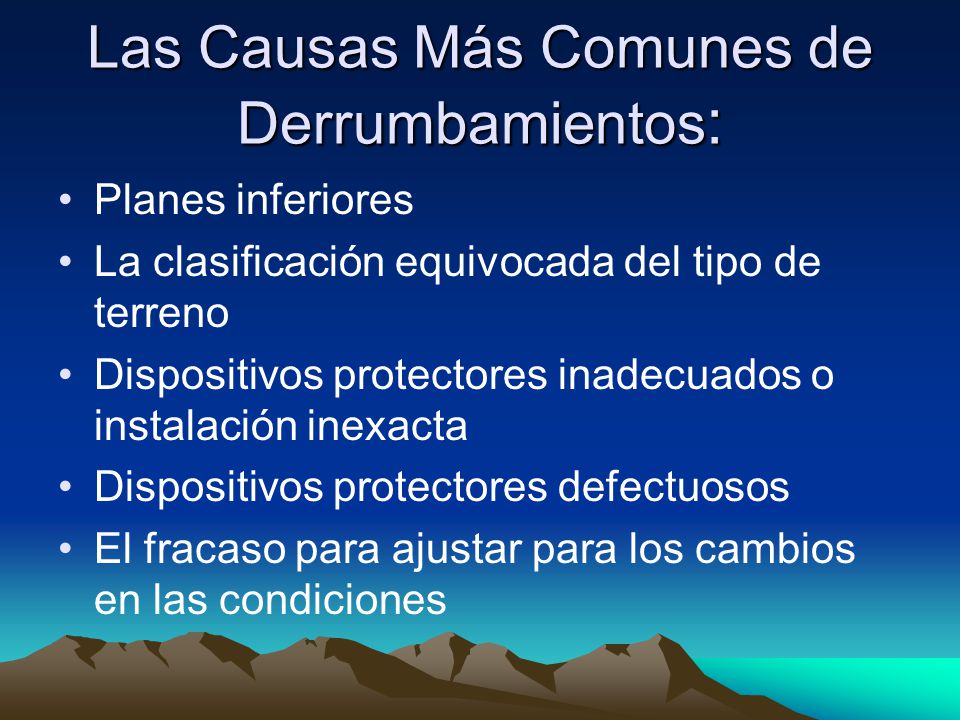

32 Las Causas Más Comunes de Derrumbamientos:
Planes inferiores La clasificación equivocada del tipo de terreno Dispositivos protectores inadecuados o instalación inexacta Dispositivos protectores defectuosos El fracaso para ajustar para los cambios en las condiciones

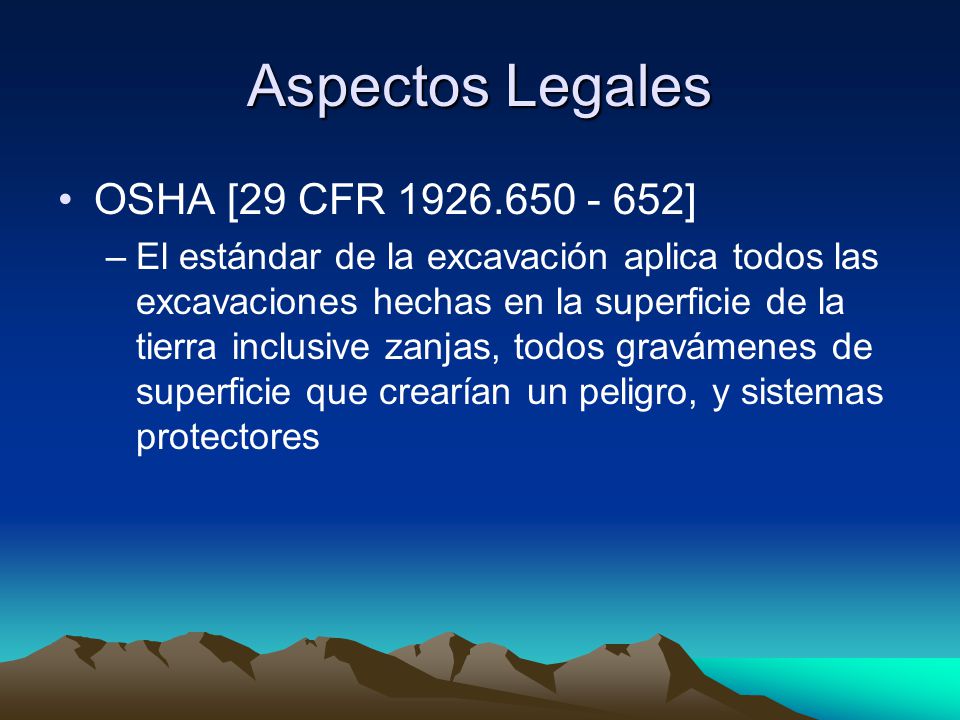

33 Aspectos Legales OSHA [29 CFR 1926.650 - 652]
El estándar de la excavación aplica todos las excavaciones hechas en la superficie de la tierra inclusive zanjas, todos gravámenes de superficie que crearían un peligro, y sistemas protectores

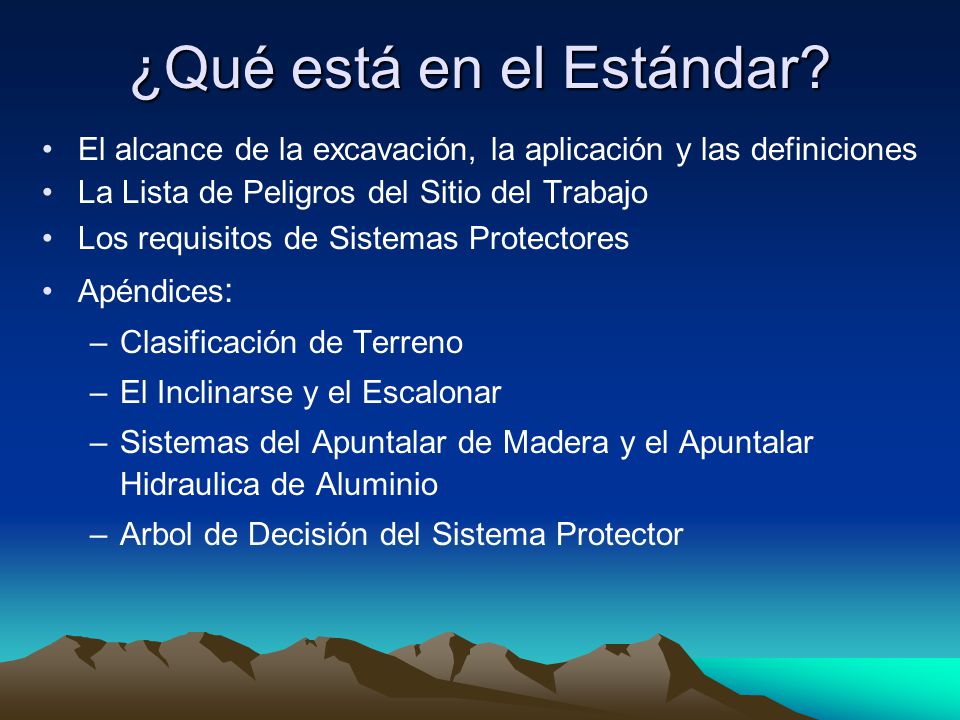

34 ¿Qué está en el Estándar?
El alcance de la excavación, la aplicación y las definiciones La Lista de Peligros del Sitio del Trabajo Los requisitos de Sistemas Protectores Apéndices: Clasificación de Terreno El Inclinarse y el Escalonar Sistemas del Apuntalar de Madera y el Apuntalar Hidraulica de Aluminio Arbol de Decisión del Sistema Protector

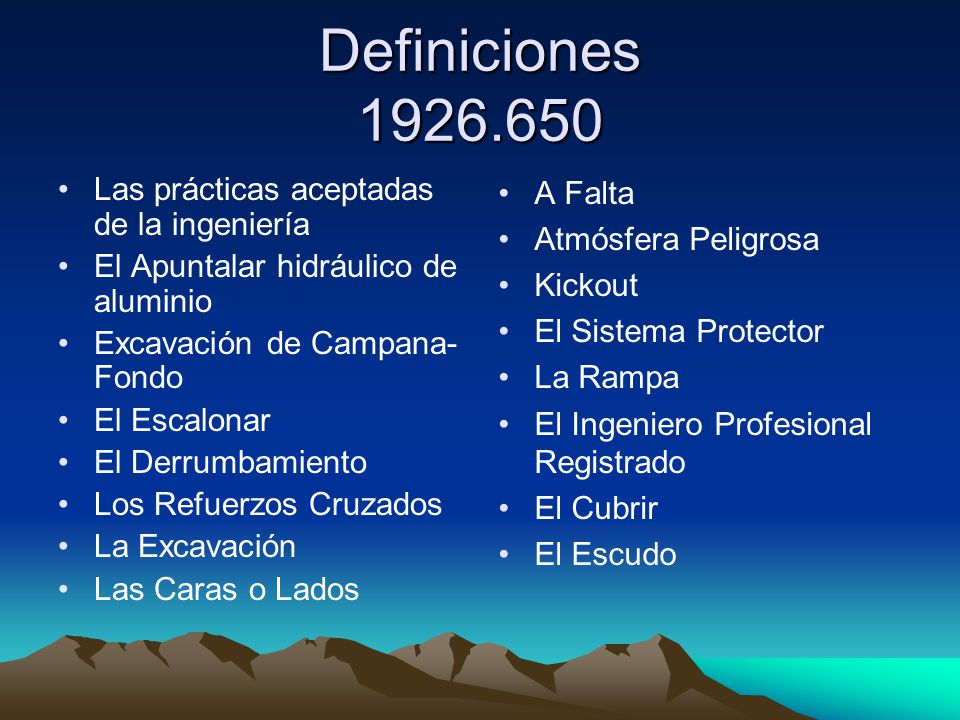

35 Definiciones 1926.650 Las prácticas aceptadas de la ingeniería

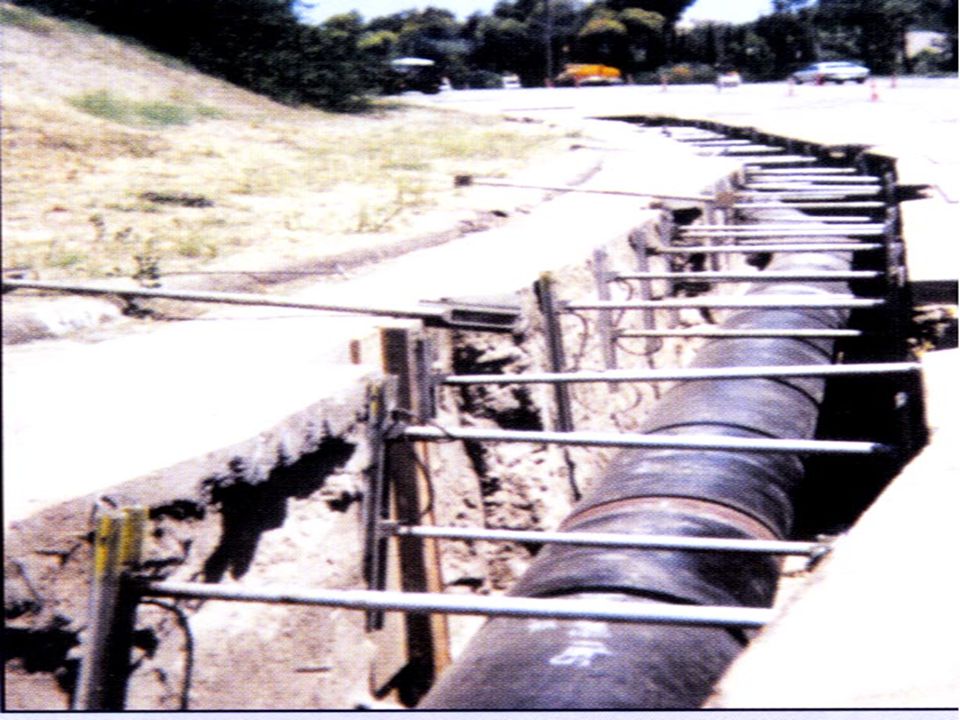

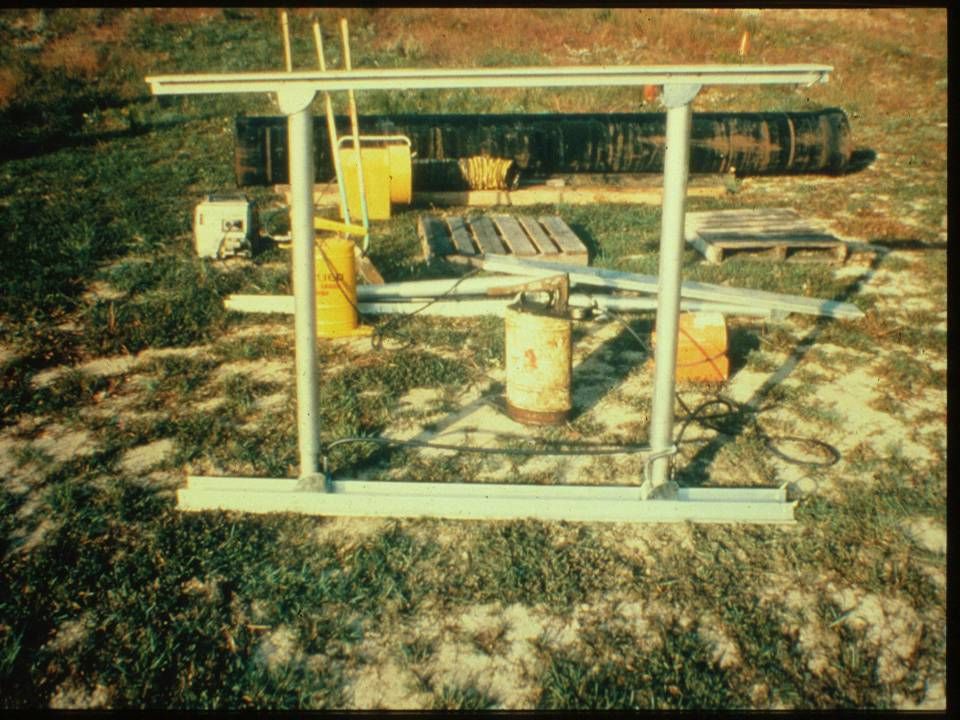

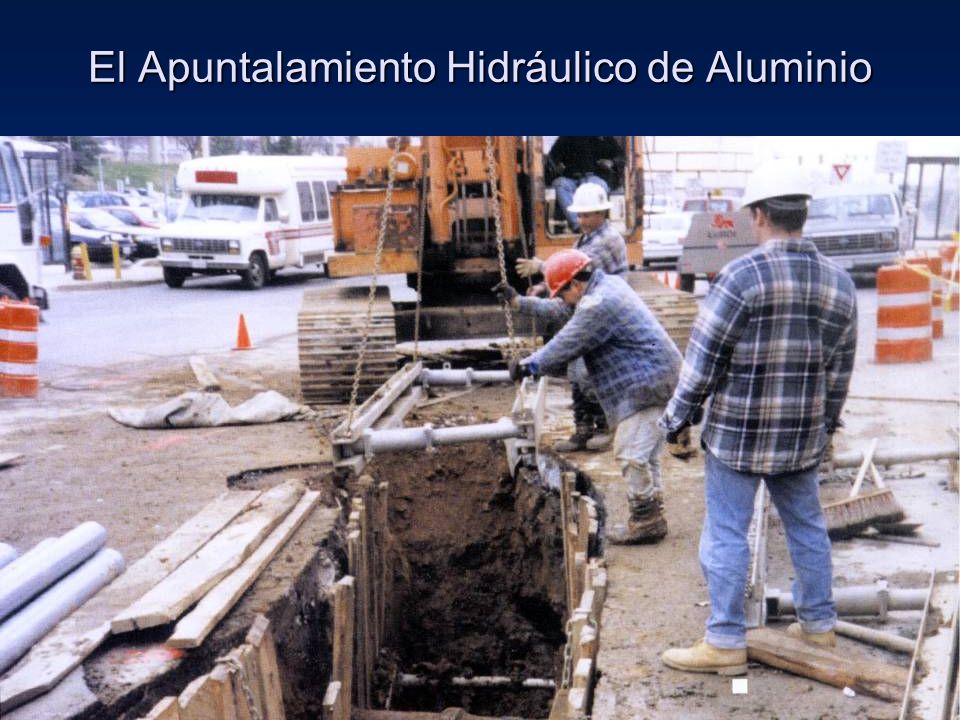

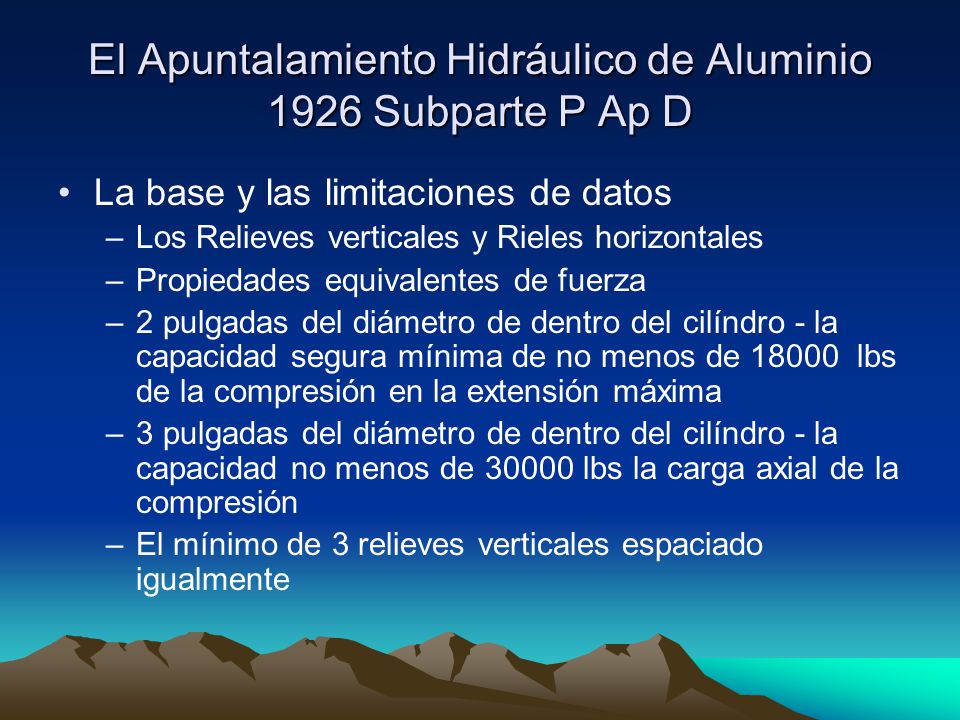

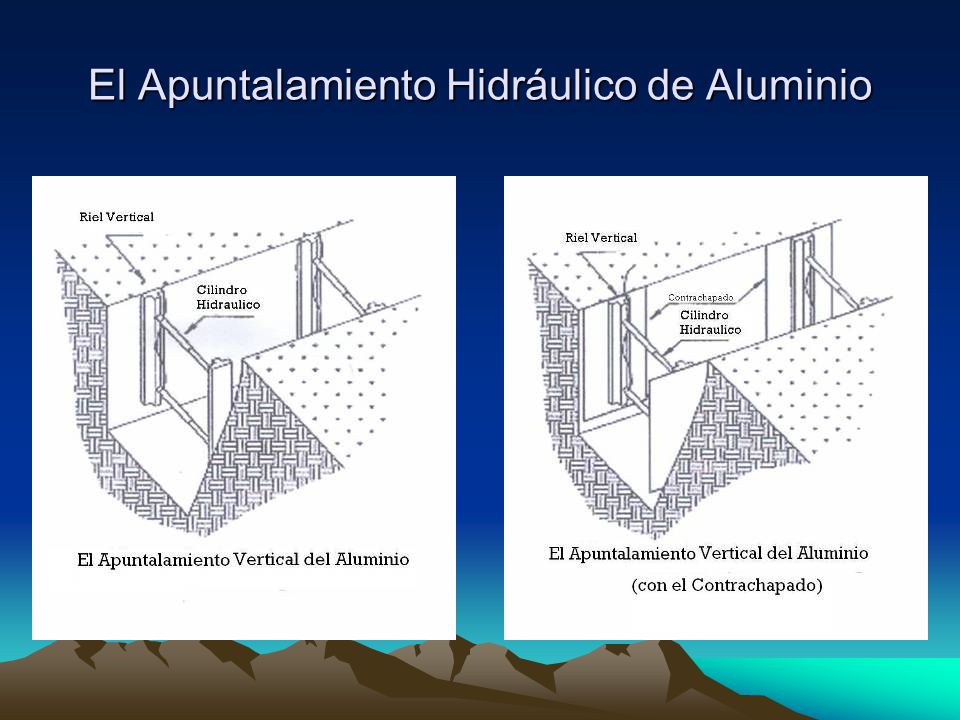

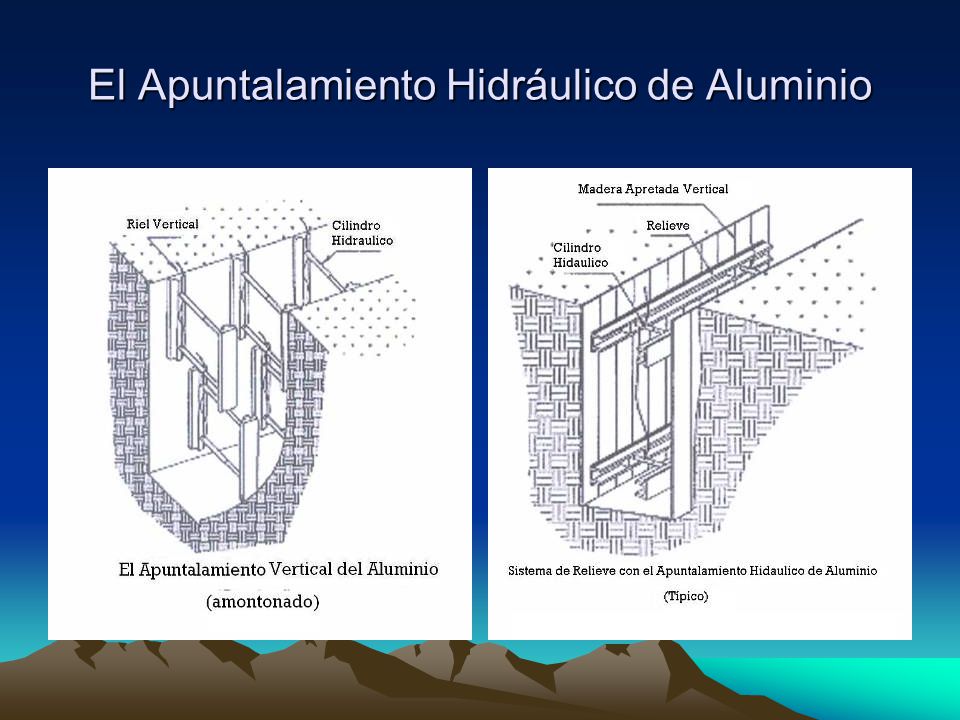

El Apuntalar hidráulico de aluminio Excavación de Campana-Fondo El Escalonar El Derrumbamiento Los Refuerzos Cruzados La Excavación Las Caras o Lados A Falta Atmósfera Peligrosa Kickout El Sistema Protector La Rampa El Ingeniero Profesional Registrado El Cubrir El Escudo

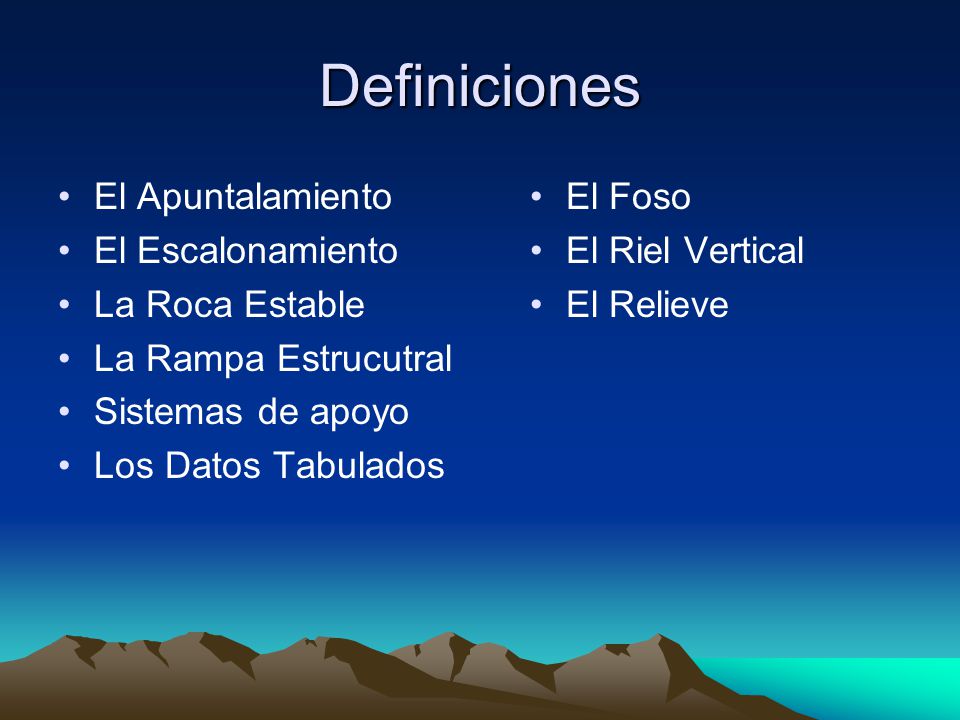

36 Definiciones El Apuntalamiento El Escalonamiento La Roca Estable
La Rampa Estrucutral Sistemas de apoyo Los Datos Tabulados El Foso El Riel Vertical El Relieve

37 Requisitos Generales 1926.651 (a) Los gravámenes de la superficie
(b) Instalaciones subterráneas (c) El acceso & la salida (d) La exposición al tráfico de los vehículos (e) La exposición a cargas que caen (f) Los Sistemas de la Advertencia para el equipo móvil

38 Requisitos generales 1926.651 (g) Atmósferas peligrosas
(h) La protección de peligros de la acumulación de agua (i) La Estabilidad de estructuras adyacentes (j) La protección de la piedra o la tierra floja (k) Inspecciones (l) La protección contra caídas

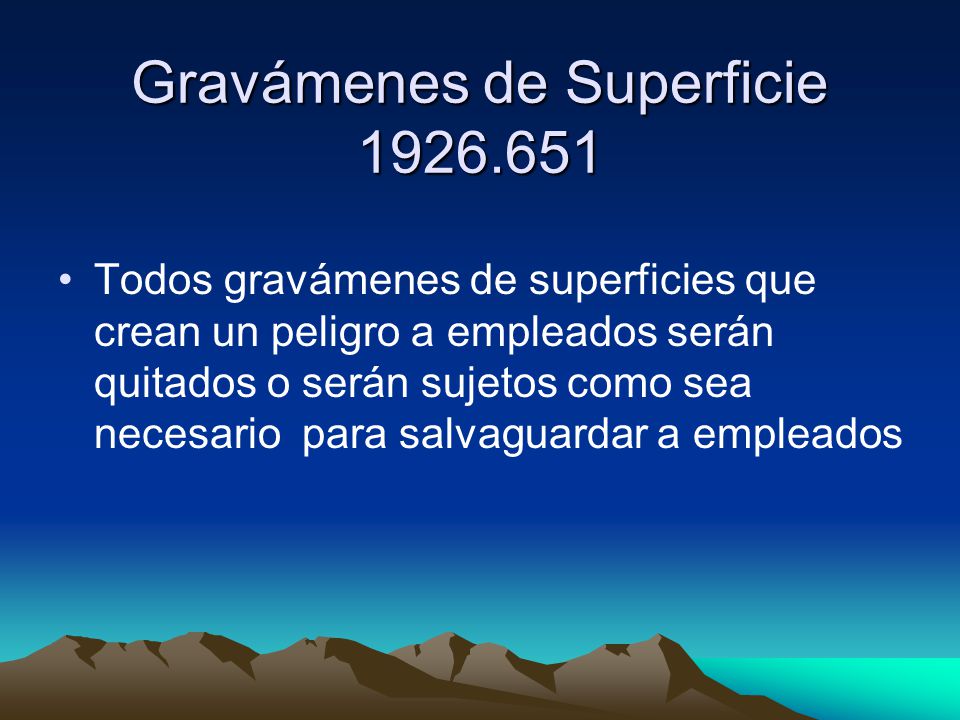

39 Gravámenes de Superficie 1926.651
Todos gravámenes de superficies que crean un peligro a empleados serán quitados o serán sujetos como sea necesario para salvaguardar a empleados

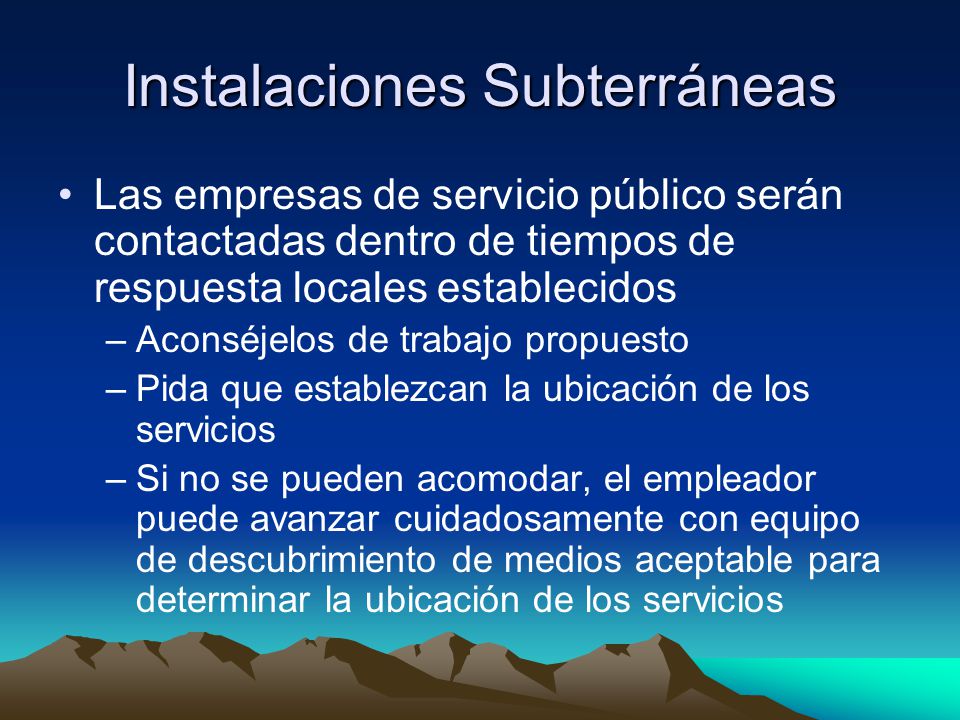

40 Instalaciones Subterráneas
Las empresas de servicio público serán contactadas dentro de tiempos de respuesta locales establecidos Aconséjelos de trabajo propuesto Pida que establezcan la ubicación de los servicios Si no se pueden acomodar, el empleador puede avanzar cuidadosamente con equipo de descubrimiento de medios aceptable para determinar la ubicación de los servicios Llame antes de excavar. En los estados de Maryland y Delaware, llame 811.

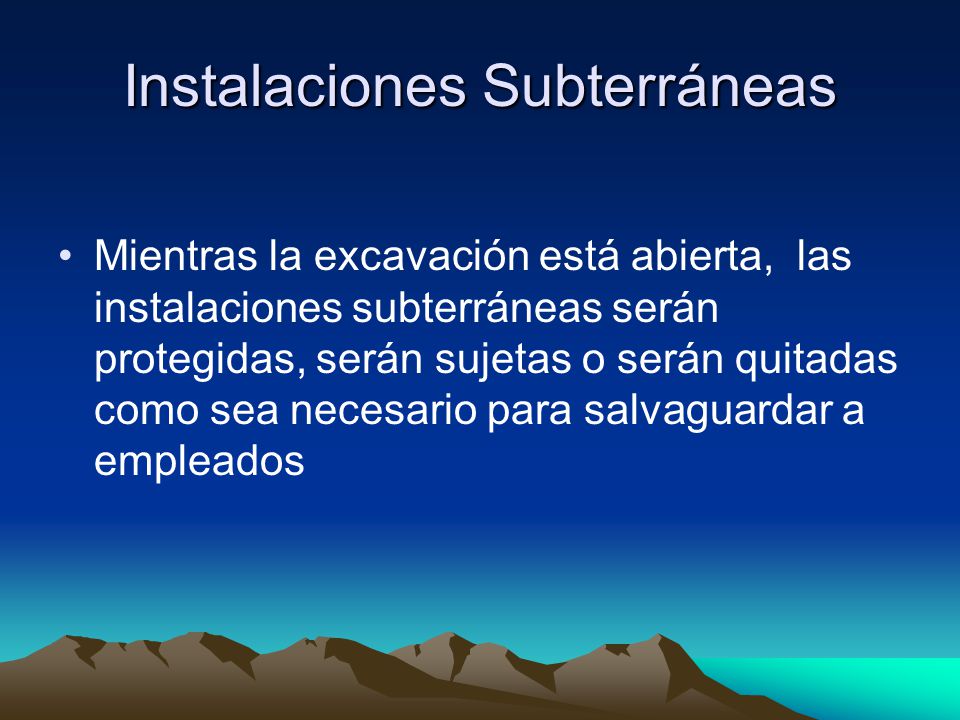

41 Instalaciones Subterráneas
Mientras la excavación está abierta, las instalaciones subterráneas serán protegidas, serán sujetas o serán quitadas como sea necesario para salvaguardar a empleados

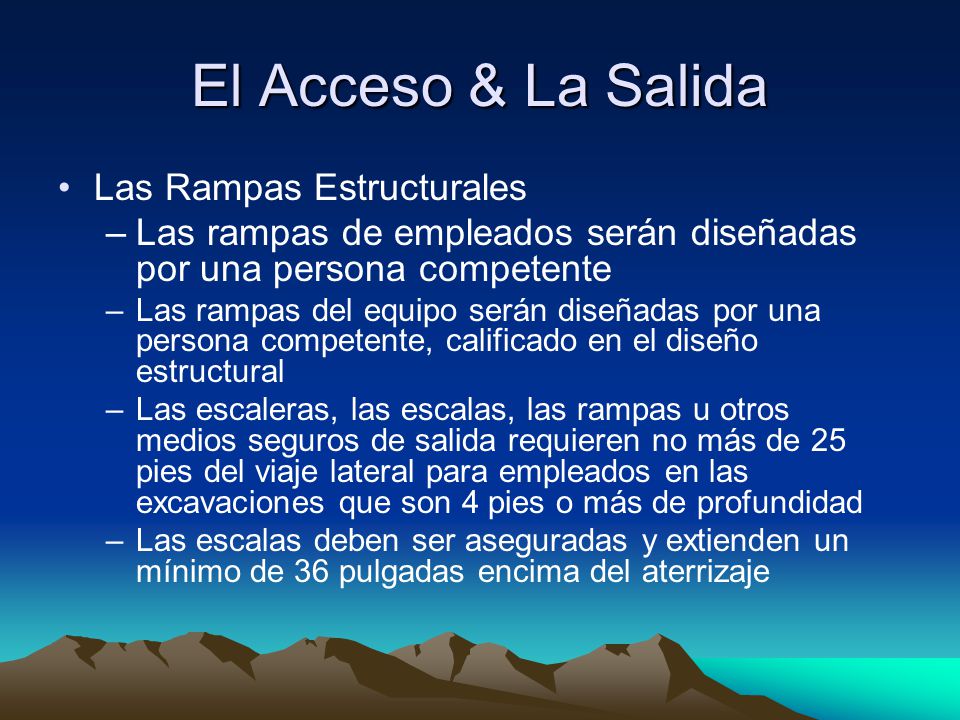

42 El Acceso & La Salida Las Rampas Estructurales
Las rampas de empleados serán diseñadas por una persona competente Las rampas del equipo serán diseñadas por una persona competente, calificado en el diseño estructural Las escaleras, las escalas, las rampas u otros medios seguros de salida requieren no más de 25 pies del viaje lateral para empleados en las excavaciones que son 4 pies o más de profundidad Las escalas deben ser aseguradas y extienden un mínimo de 36 pulgadas encima del aterrizaje

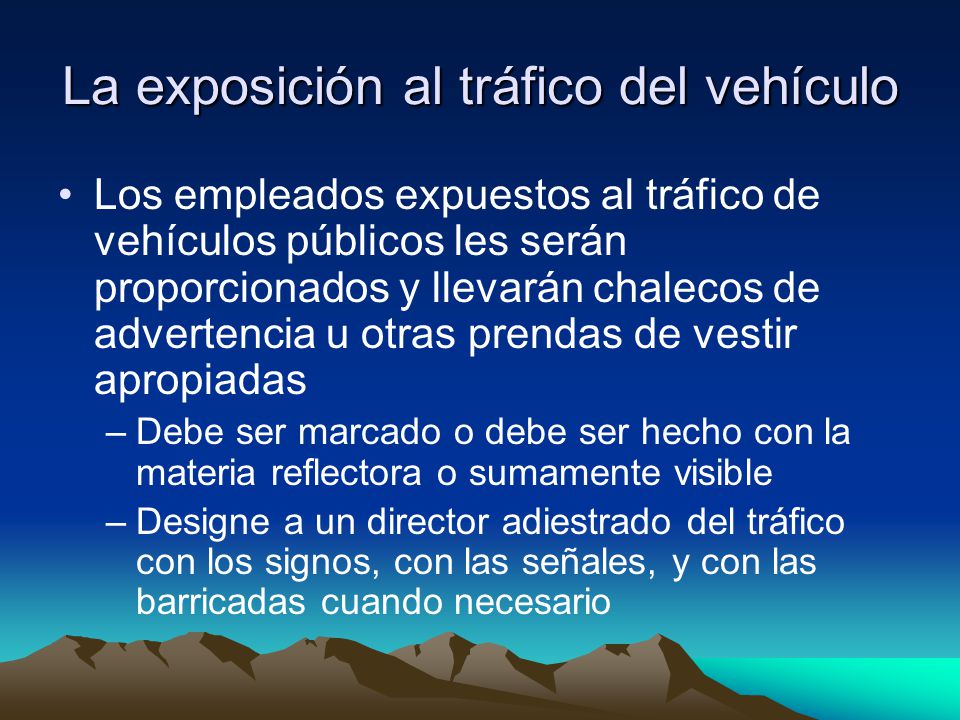

43 La exposición al tráfico del vehículo
Los empleados expuestos al tráfico de vehículos públicos les serán proporcionados y llevarán chalecos de advertencia u otras prendas de vestir apropiadas Debe ser marcado o debe ser hecho con la materia reflectora o sumamente visible Designe a un director adiestrado del tráfico con los signos, con las señales, y con las barricadas cuando necesario

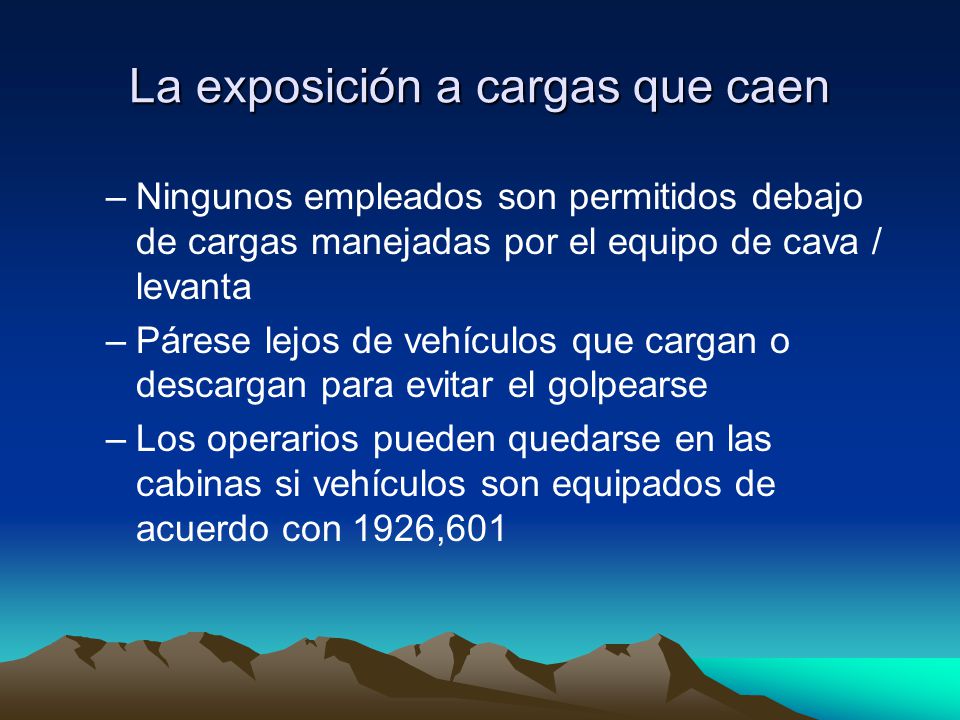

44 La exposición a cargas que caen
Ningunos empleados son permitidos debajo de cargas manejadas por el equipo de cava / levanta Párese lejos de vehículos que cargan o descargan para evitar el golpearse Los operarios pueden quedarse en las cabinas si vehículos son equipados de acuerdo con 1926,601

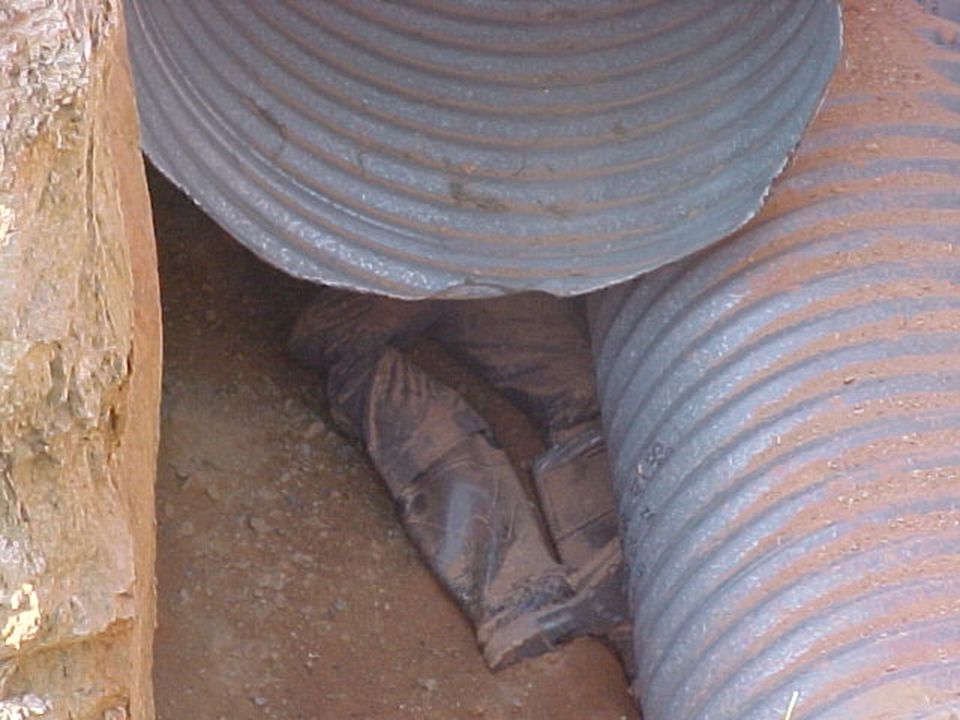

45 La víctima trabajaba abajo de una carga trasladando.

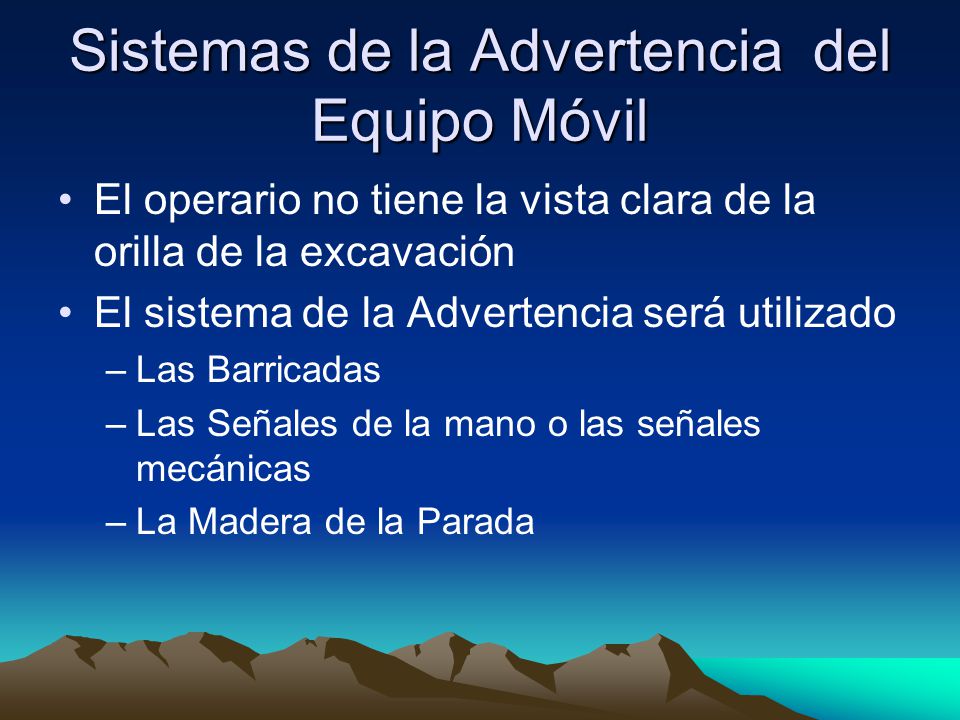

46 Sistemas de la Advertencia del Equipo Móvil
El operario no tiene la vista clara de la orilla de la excavación El sistema de la Advertencia será utilizado Las Barricadas Las Señales de la mano o las señales mecánicas La Madera de la Parada

47 La víctima fue echada del tractor hacia el interior de la trinchera.

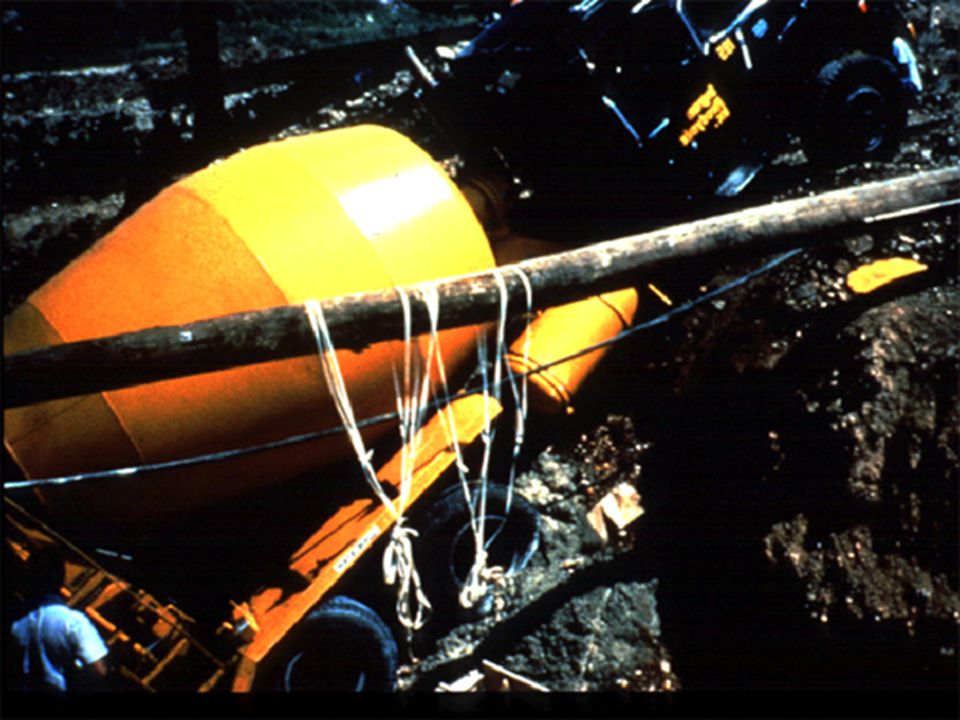

48 ¿Cuánto vibración pone un camión de concreto mezclando su carga en el borde de la zanja? ¿Basta para causar un desplome?

49 Atmósferas Peligrosas
El Probar y los Controles La prevención los niveles perjudiciales de contaminantes atmosféricos Menos que 19,5% de oxígeno o más que 23,5% de oxígeno Pruebe atmósfera antes de la entrada Las precauciones adecuadas deben ser utilizadas Ventilación La protección apropiada del sistema respiratorio La prueba de la atmósfera tan a menudo como necesario Pruebe por múltiples niveles-Arriba, Intermedio, Abajo (Lo mismo que los espacios confinados)

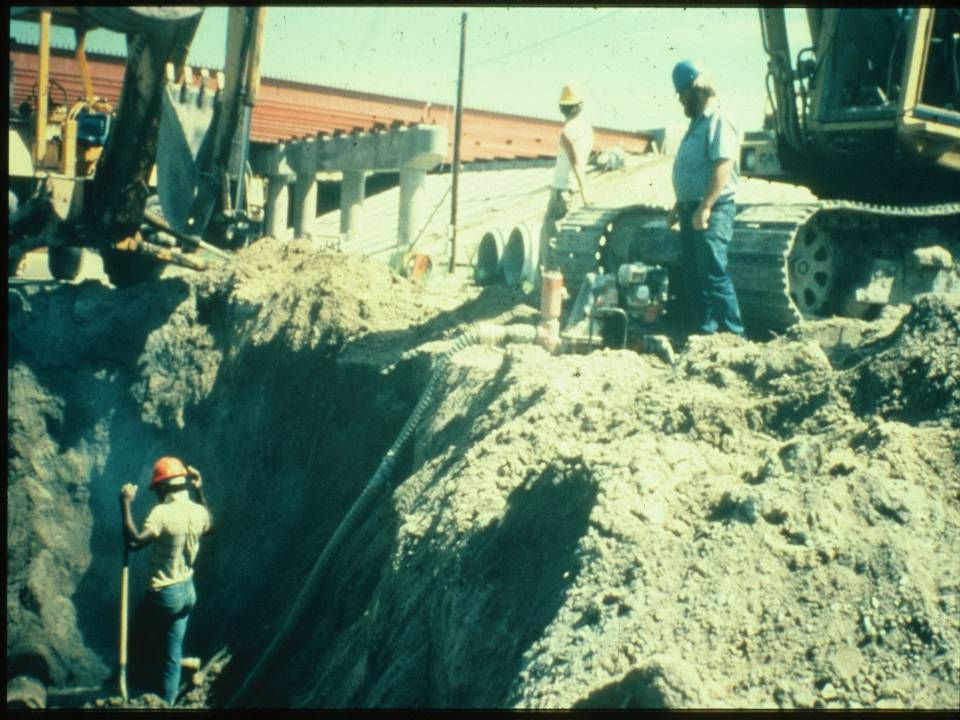

50 Una zanja sin apuntalamiento con un backhoe y un track hoe y una bomba para la eliminación de agua.

51 Empleado usando una sierra de corte deslizante, puede haber gas en la excavasión. Envase de Gasolina en la excavación

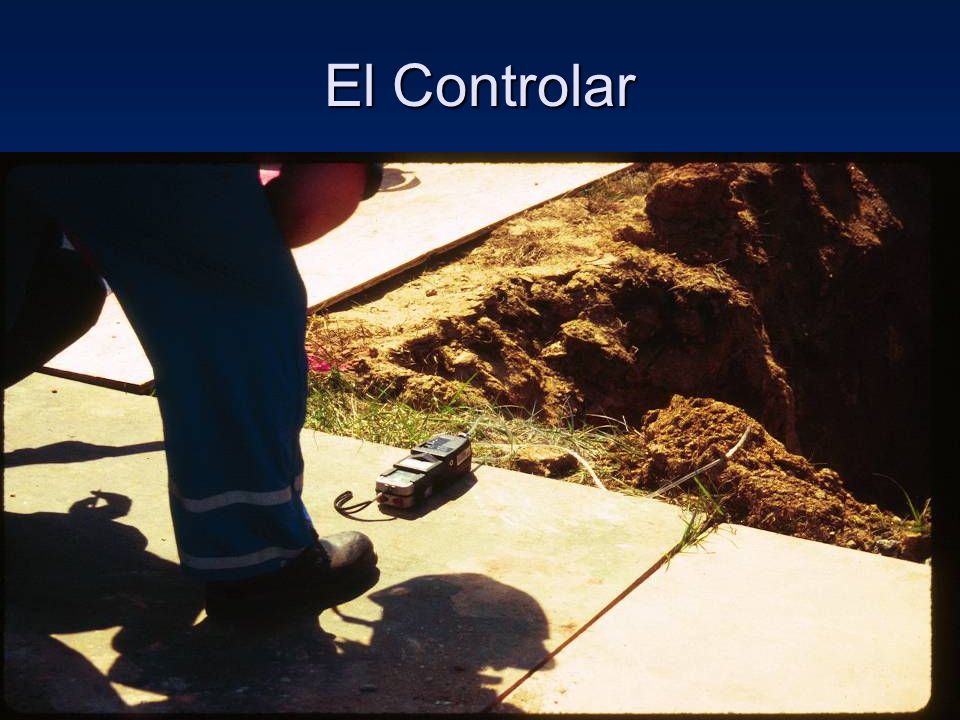

52 El Controlar Probanbo para evaluar si hay atmósferas peligrosas

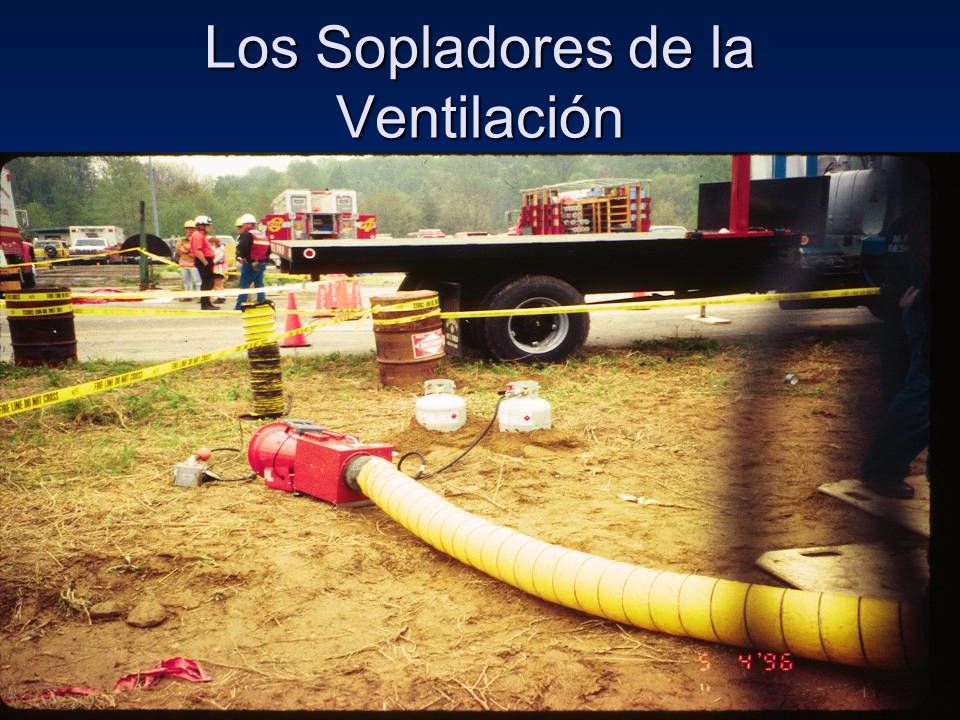

53 Los Sopladores de la Ventilación
Sistema de propano para la ventilación con calefacción

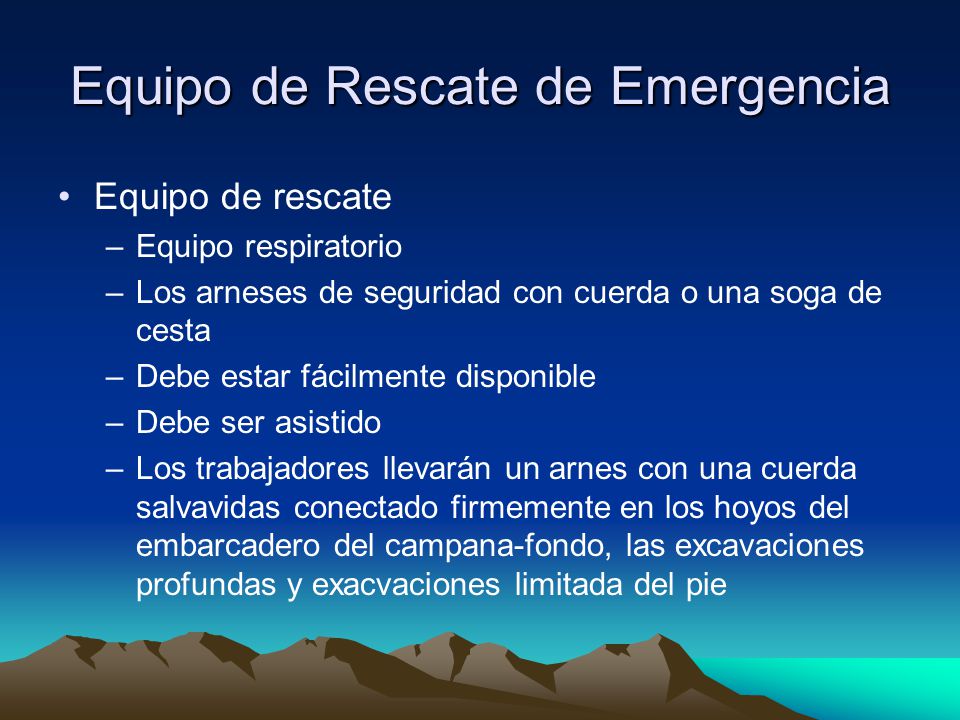

54 Equipo de Rescate de Emergencia
Equipo respiratorio Los arneses de seguridad con cuerda o una soga de cesta Debe estar fácilmente disponible Debe ser asistido Los trabajadores llevarán un arnes con una cuerda salvavidas conectado firmemente en los hoyos del embarcadero del campana-fondo, las excavaciones profundas y exacvaciones limitada del pie

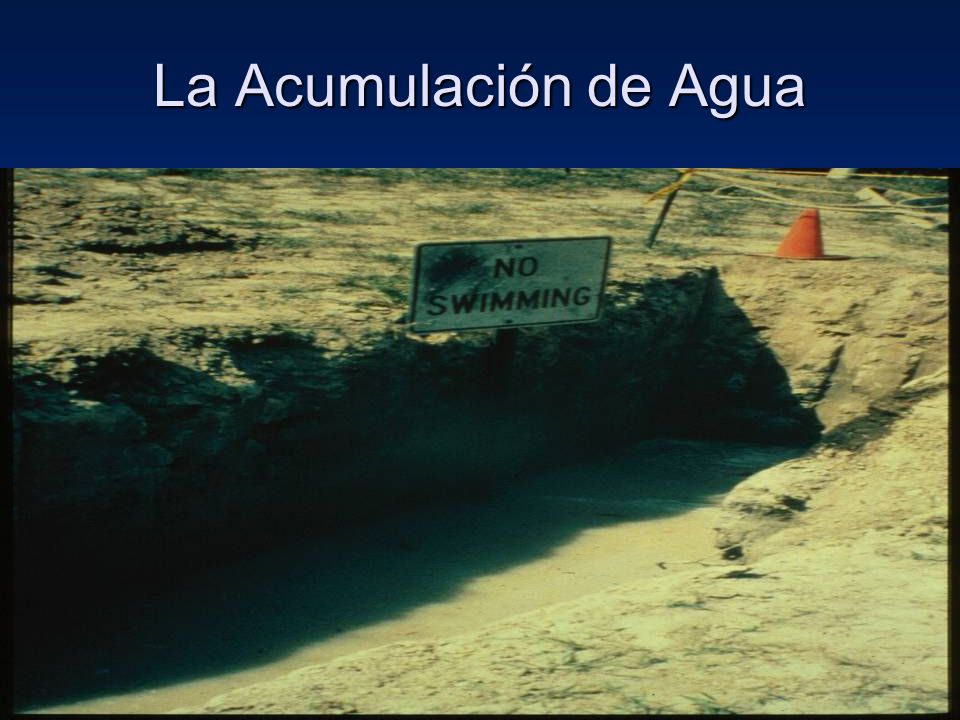

55 La Acumulación de Agua ¿Cuánto agua es demasiado?

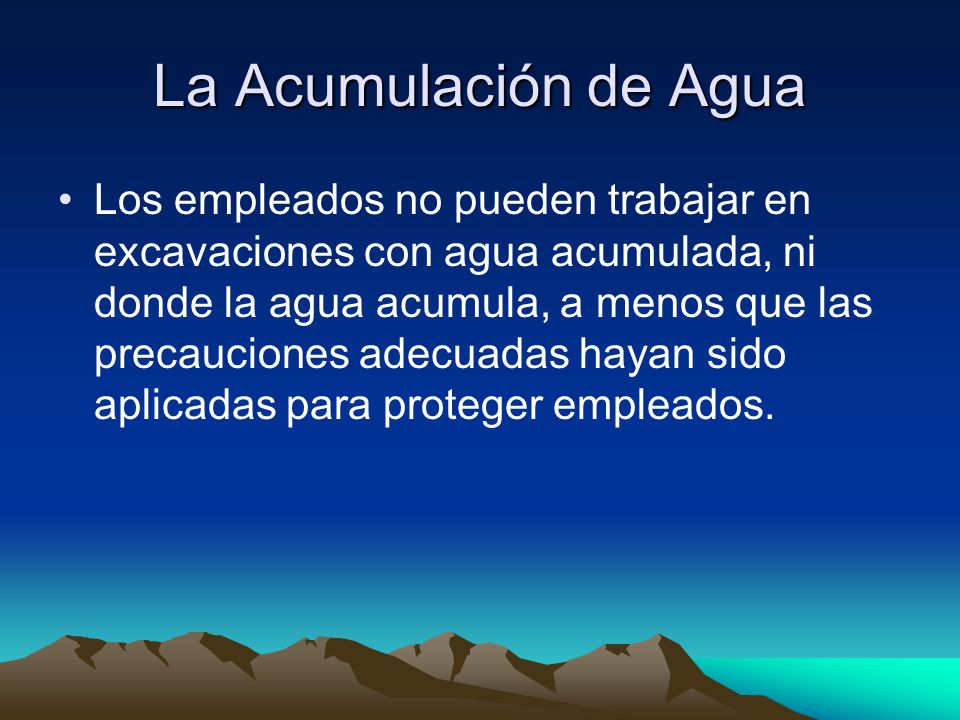

56 La Acumulación de Agua Los empleados no pueden trabajar en excavaciones con agua acumulada, ni donde la agua acumula, a menos que las precauciones adecuadas hayan sido aplicadas para proteger empleados.

57 La Acumulación de Agua Aplique las precauciones adecuadas para proteger a empleados El agua que acumula La protección varía con cada situación La persona competente controla la eliminación de agua El desempate de aguaceros recios requiere la inspección por la persona competente

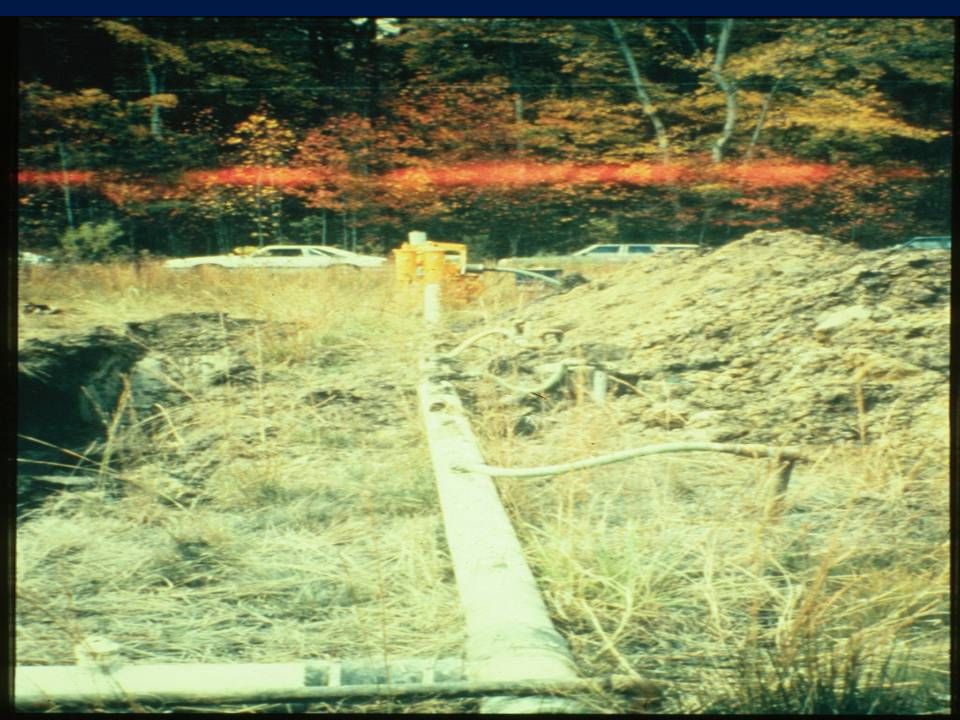

58 Sistema de punto de pozo (well point) a la disminución de agua subterránea, tuberías colocadas en la tierra para bombear agua.

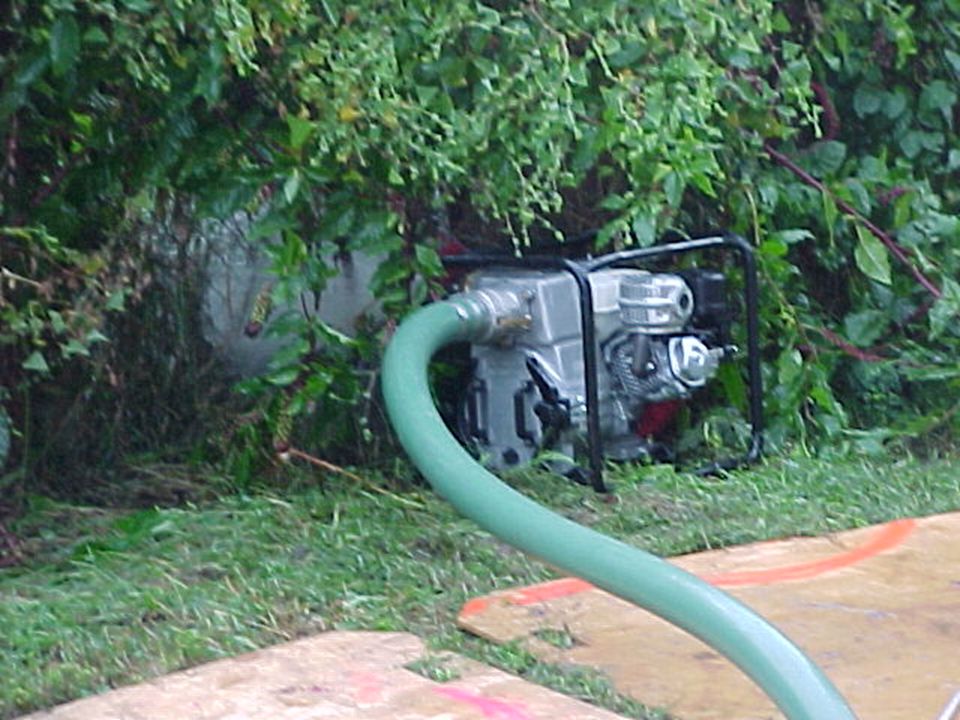

59 Bomba de basura (Trash pump)
Observa hacia donde va el agua descargada

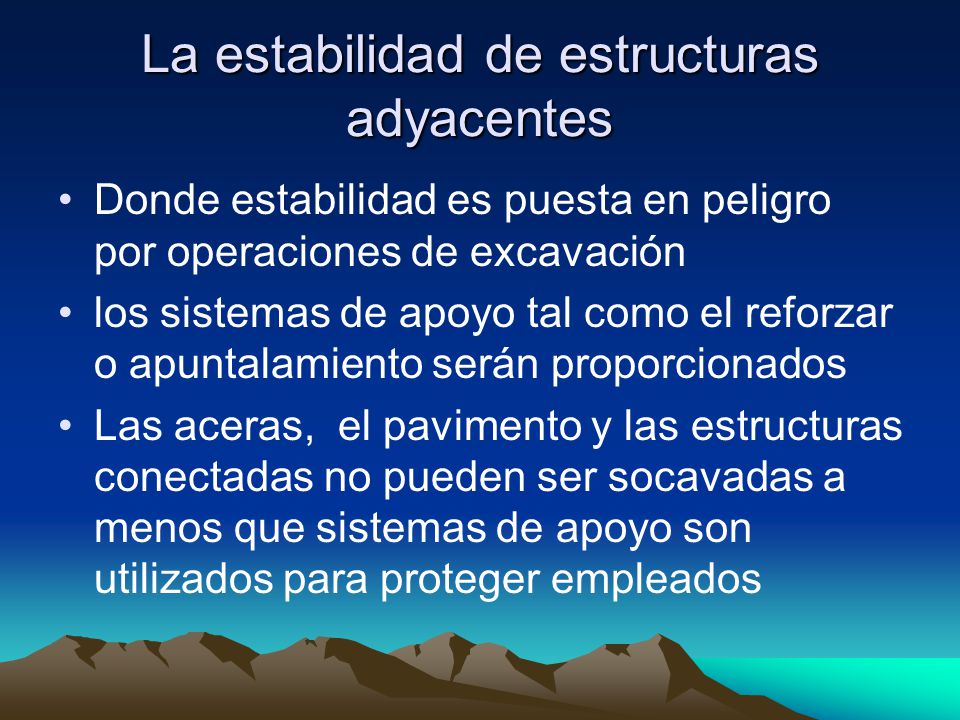

60 La estabilidad de estructuras adyacentes
Donde estabilidad es puesta en peligro por operaciones de excavación los sistemas de apoyo tal como el reforzar o apuntalamiento serán proporcionados Las aceras, el pavimento y las estructuras conectadas no pueden ser socavadas a menos que sistemas de apoyo son utilizados para proteger empleados

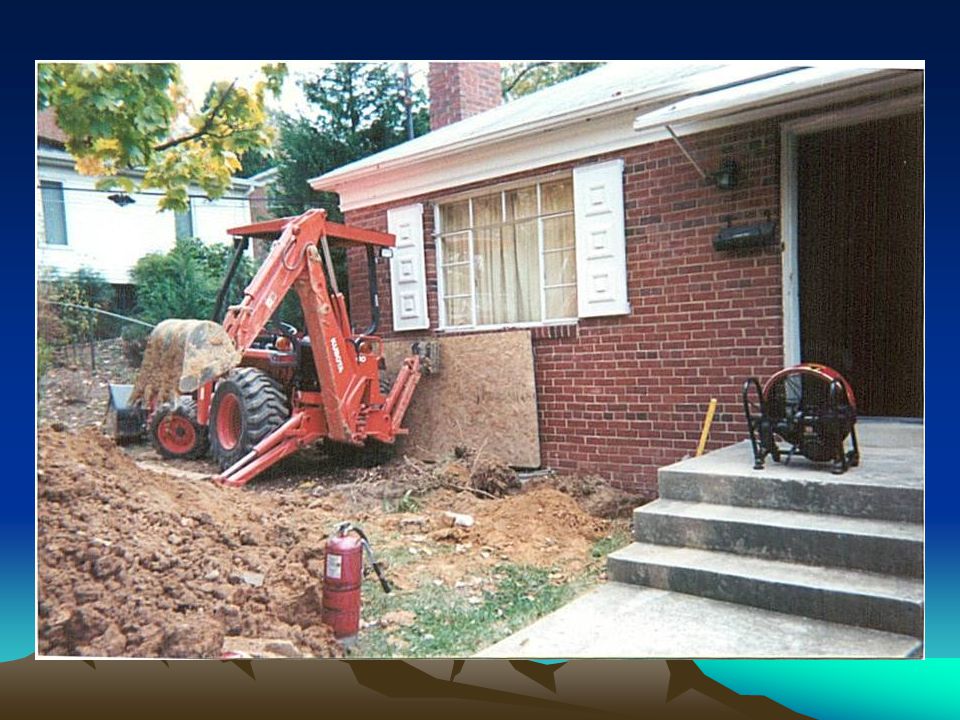

61 ¿El backhoe apoya la casa o la casa apoya el backhoe?

62 Empleado enterrado hasta la cintura, abajo de concreto y ladrillo derrumbandose

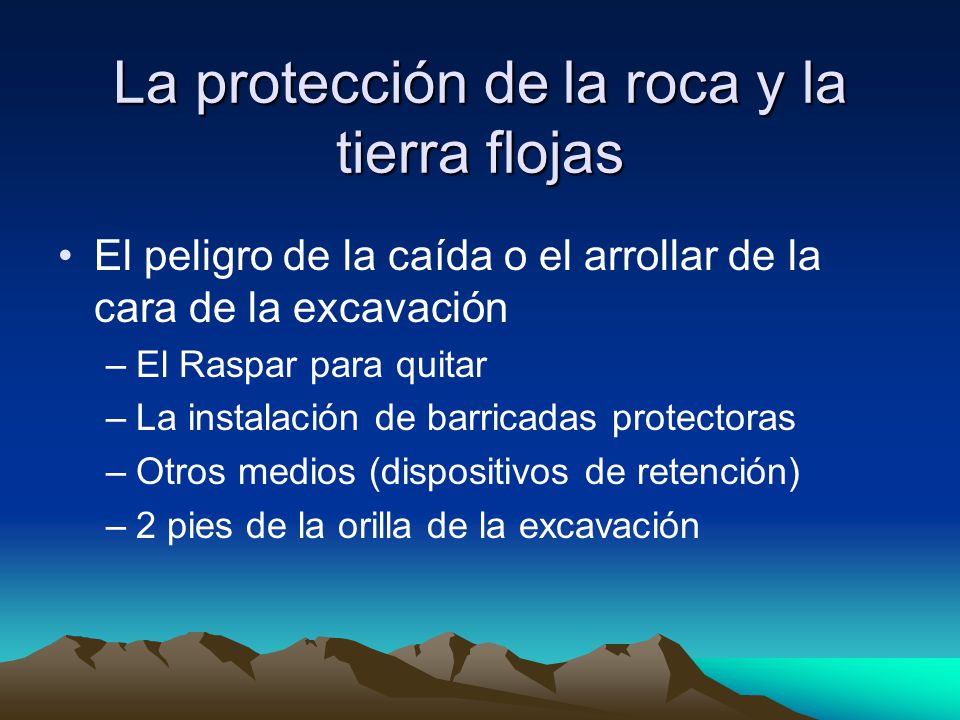

63 La protección de la roca y la tierra flojas
El peligro de la caída o el arrollar de la cara de la excavación El Raspar para quitar La instalación de barricadas protectoras Otros medios (dispositivos de retención) 2 pies de la orilla de la excavación

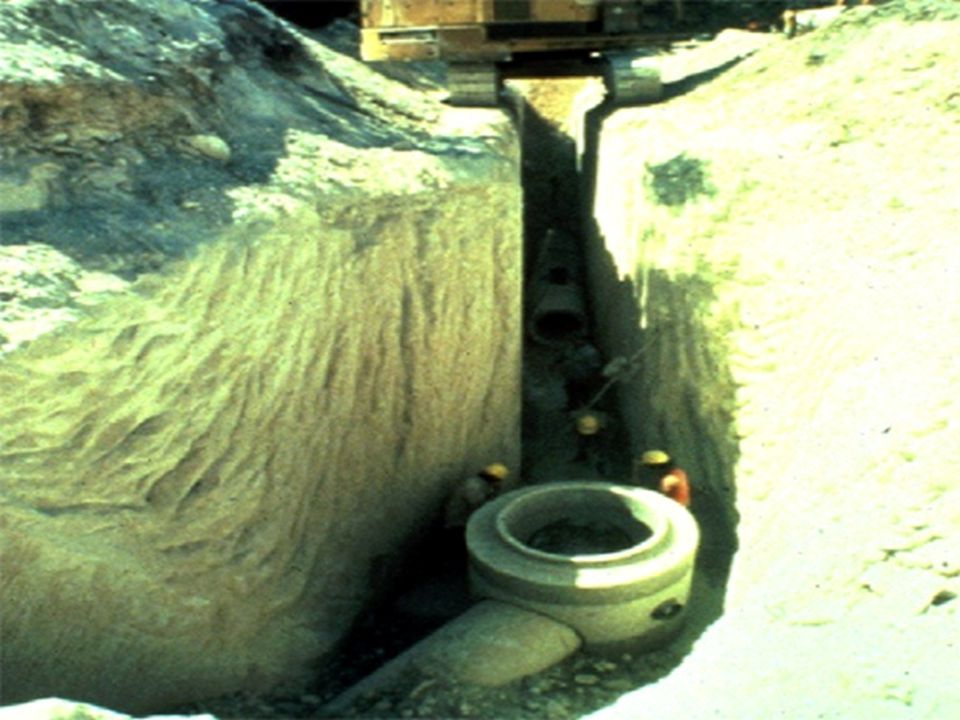

64 Cuantas cosas están mal aquí?

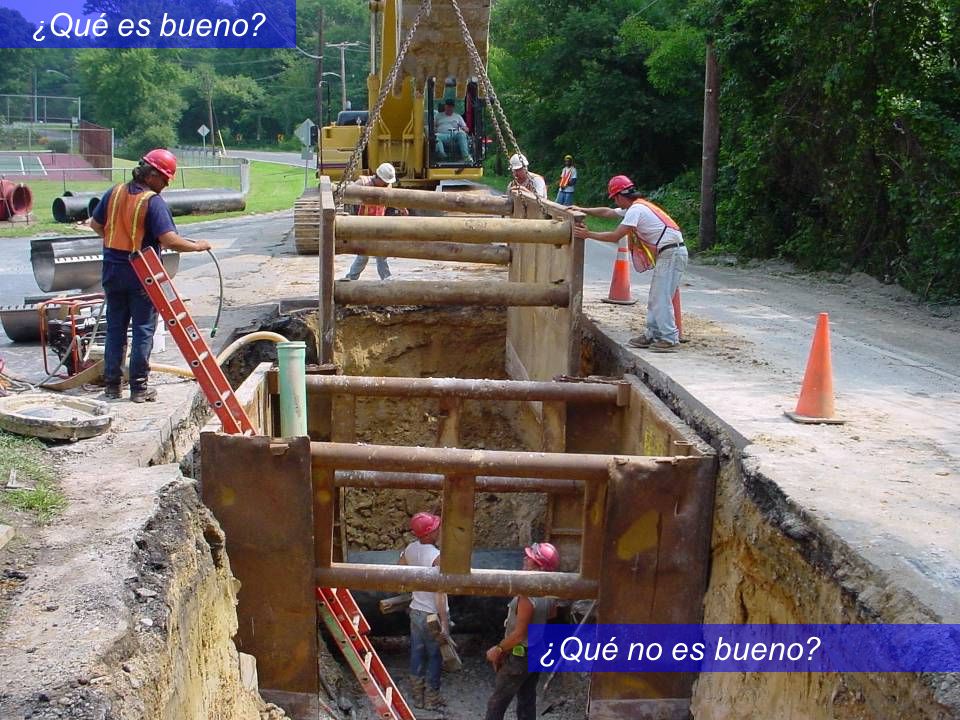

65 ¿Qué no es bueno? ¿Qué es bueno?
Bueno: Sistema de Protección en su lugar, escalera , remoción de agua, nadie debajo de cargas en movimiento. ¿Qué no es bueno?

66 Persona Competente Aquella persona que es capaz de identificar peligros existentes o predicibles en los alrededores, o de identificar condiciones insalubres, peligrosas, o riesgosas para los empleados y que tiene la autoridad para tomar rápida acción correctiva para eliminarlas

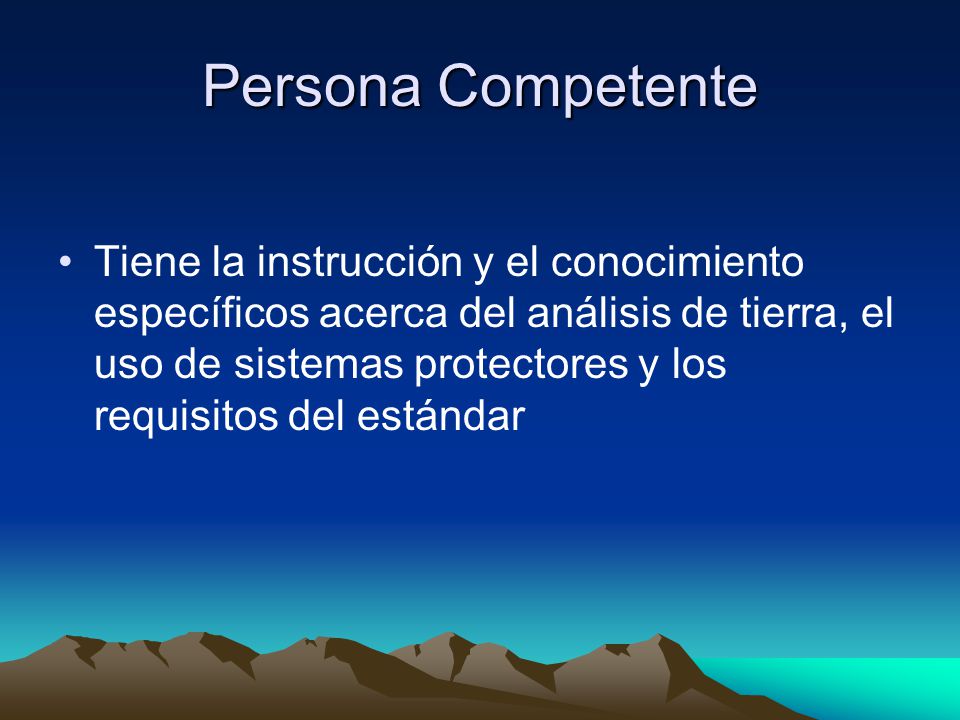

67 Persona Competente Tiene la instrucción y el conocimiento específicos acerca del análisis de tierra, el uso de sistemas protectores y los requisitos del estándar

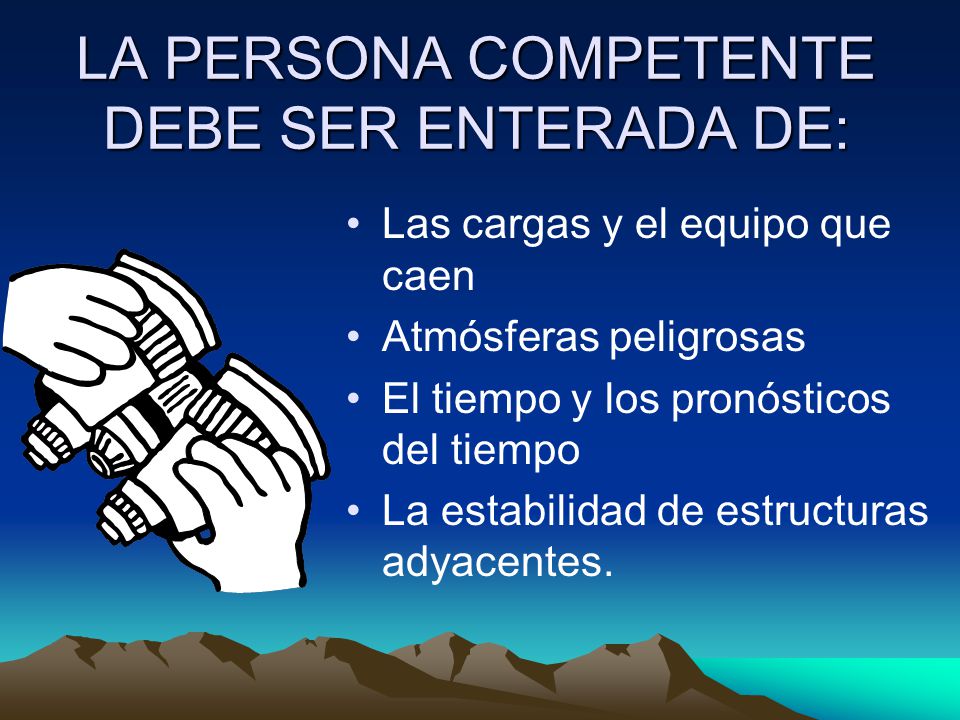

68 LA PERSONA COMPETENTE DEBE SER ENTERADA DE:
Las cargas y el equipo que caen Atmósferas peligrosas El tiempo y los pronósticos del tiempo La estabilidad de estructuras adyacentes.

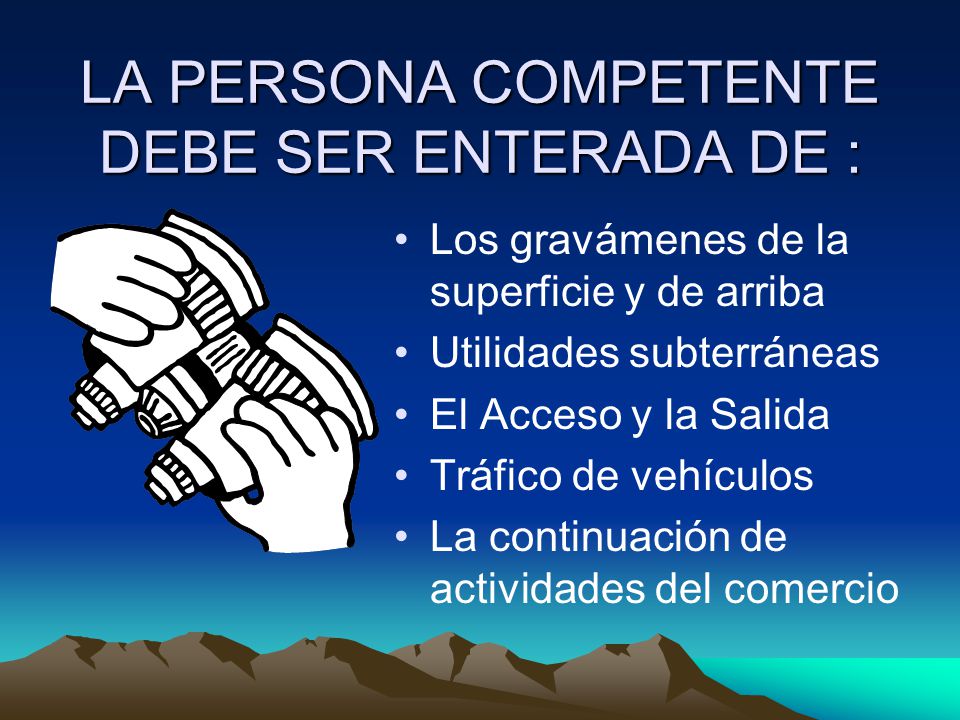

69 LA PERSONA COMPETENTE DEBE SER ENTERADA DE :
Los gravámenes de la superficie y de arriba Utilidades subterráneas El Acceso y la Salida Tráfico de vehículos La continuación de actividades del comercio

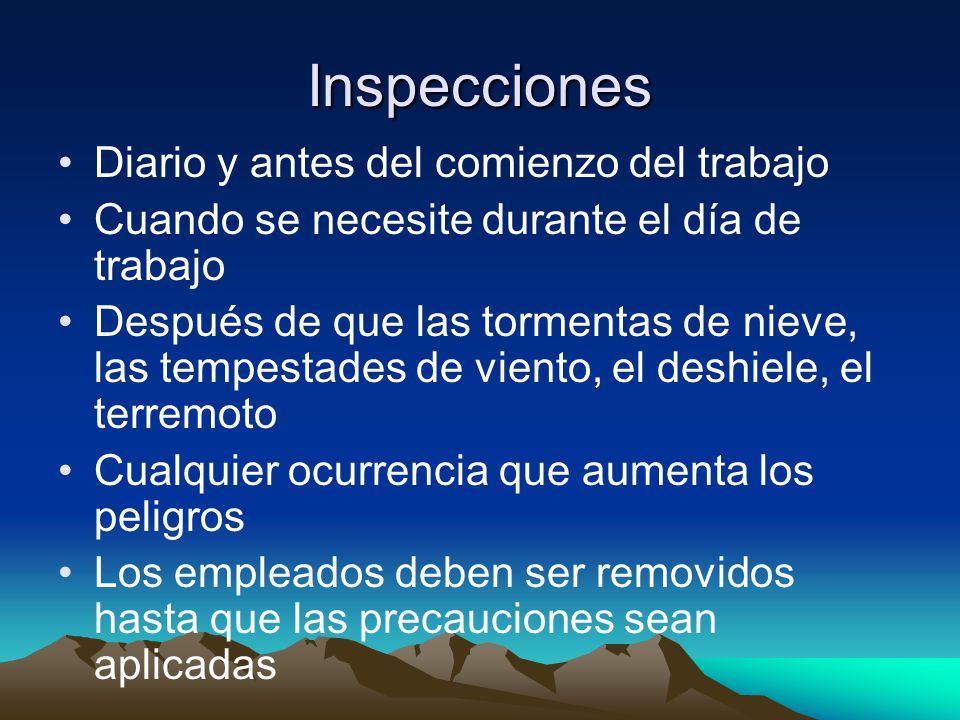

70 Inspecciones Diario y antes del comienzo del trabajo
Cuando se necesite durante el día de trabajo Después de que las tormentas de nieve, las tempestades de viento, el deshiele, el terremoto Cualquier ocurrencia que aumenta los peligros Los empleados deben ser removidos hasta que las precauciones sean aplicadas

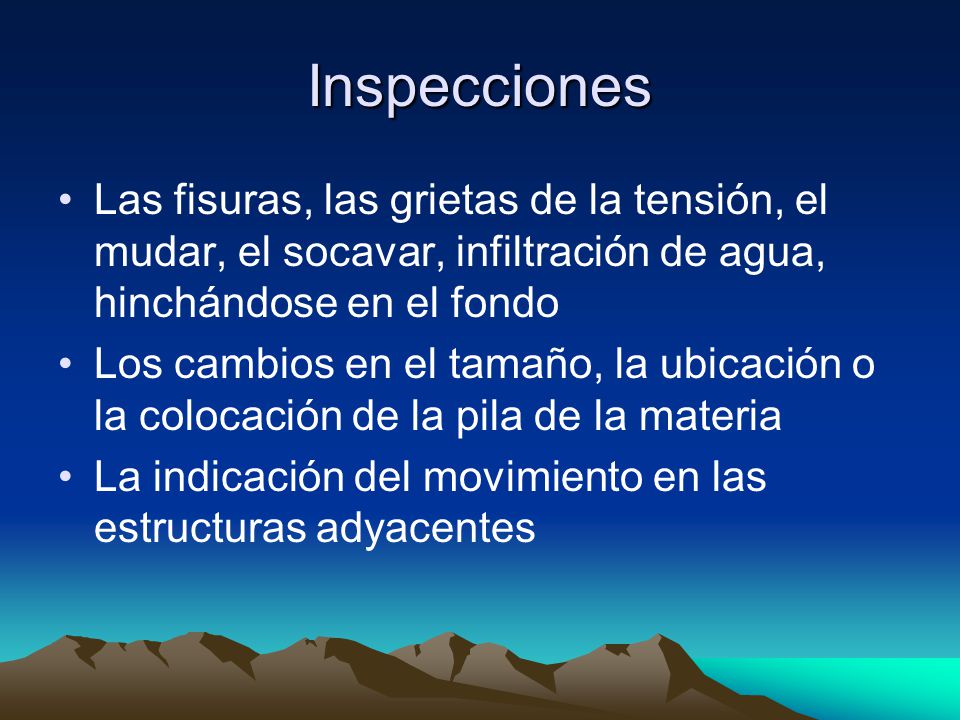

71 Inspecciones Las fisuras, las grietas de la tensión, el mudar, el socavar, infiltración de agua, hinchándose en el fondo Los cambios en el tamaño, la ubicación o la colocación de la pila de la materia La indicación del movimiento en las estructuras adyacentes

72 ¿Quién inspeccionó esta zanja
¿Quién inspeccionó esta zanja? La escalera no alcance, no hay sistema protector, la pila del suelo demasiado cerca

73 La instrucción, el conocimiento y la experiencia demostrada por la acción responsable hace a una persona "competente".

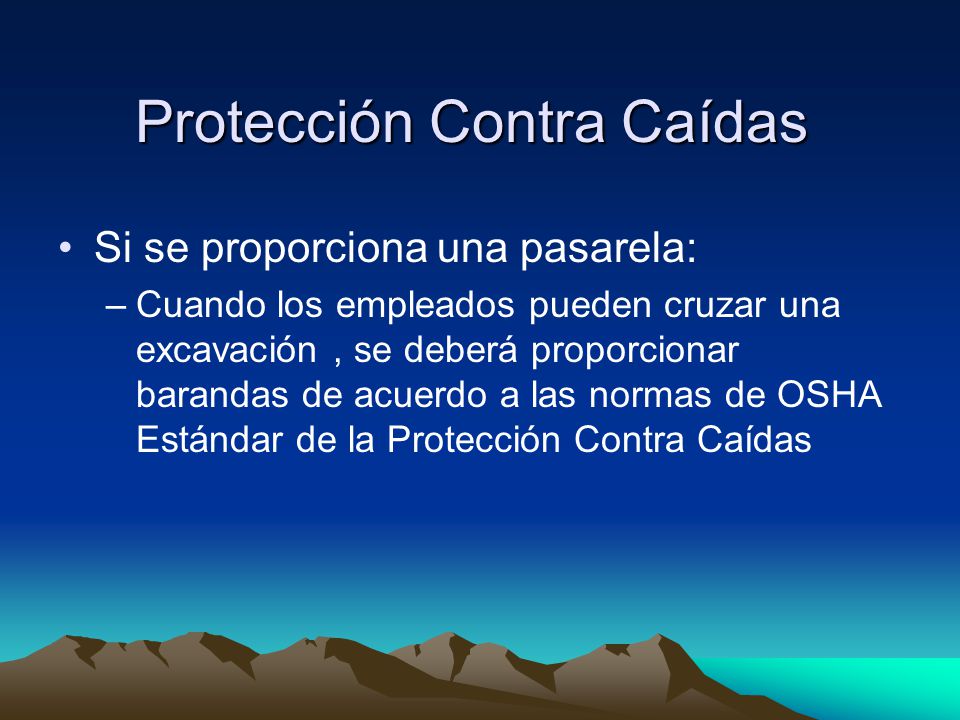

74 Protección Contra Caídas
Si se proporciona una pasarela: Cuando los empleados pueden cruzar una excavación , se deberá proporcionar barandas de acuerdo a las normas de OSHA Estándar de la Protección Contra Caídas Éste refiere a las barandas de seguridad ( (b))

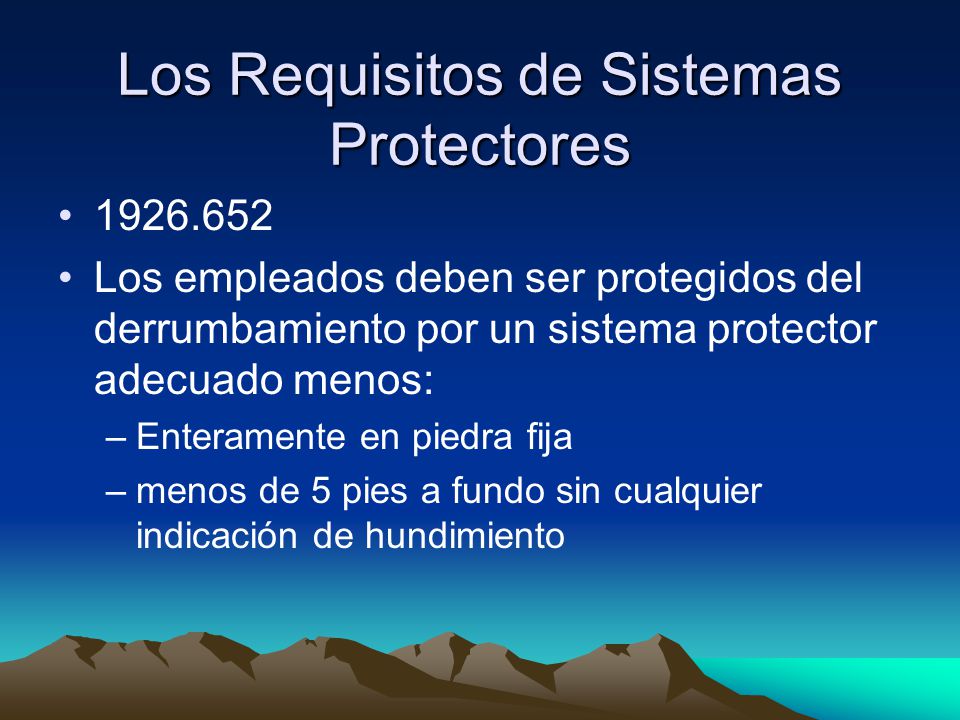

75 Los Requisitos de Sistemas Protectores
Los empleados deben ser protegidos del derrumbamiento por un sistema protector adecuado menos: Enteramente en piedra fija menos de 5 pies a fundo sin cualquier indicación de hundimiento

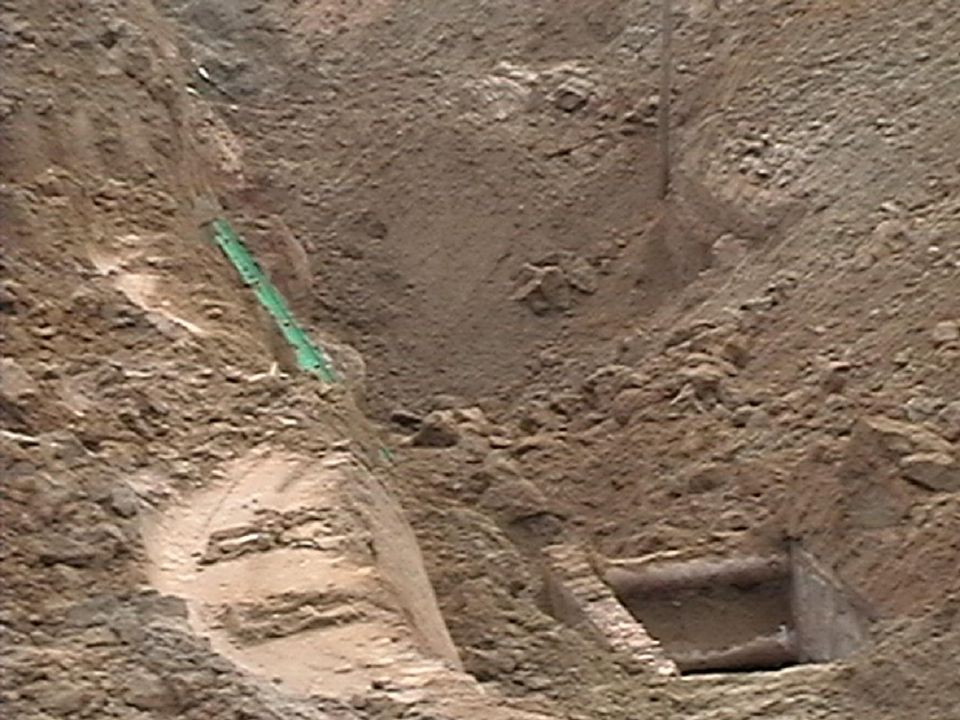

76 ¿El uso correcto de un sistema protector
¿El uso correcto de un sistema protector? Una caja de zanja de 10 pies en un hoyo de 26 pies. Una fatalidad sucedió aquí.

77 ¿Cuántas violaciones de la ley existen aquí?

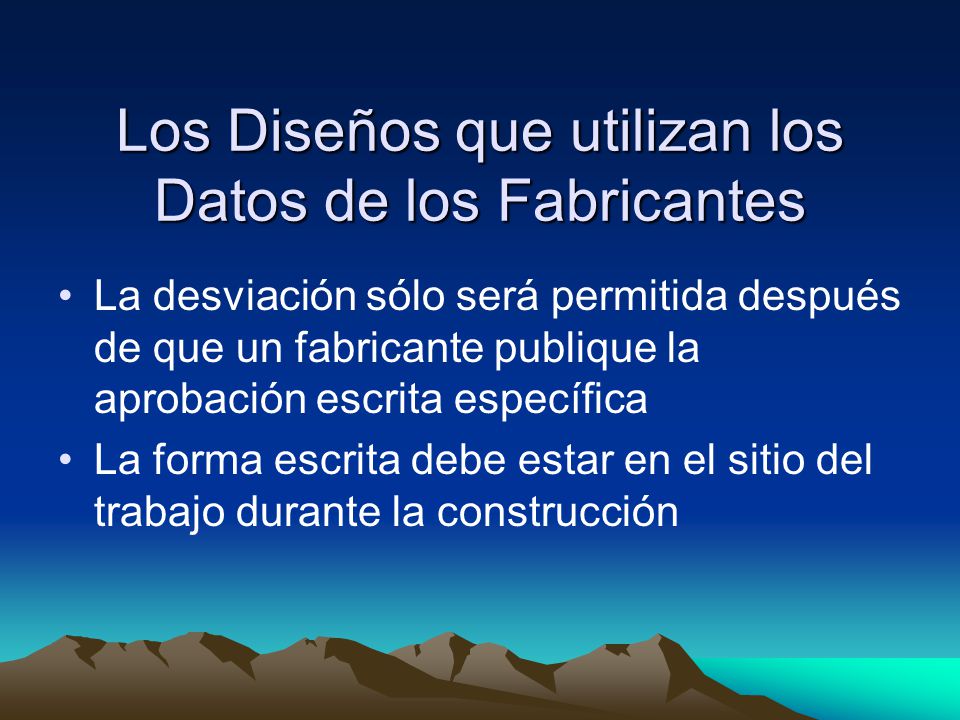

78 Los Diseños que utilizan los Datos de los Fabricantes
La desviación sólo será permitida después de que un fabricante publique la aprobación escrita específica La forma escrita debe estar en el sitio del trabajo durante la construcción

79 Materias y Equipo Sin daño / defectos
Mantenga en la manera coherente con los datos del fabricante Debe ser examinado por una persona competente & evaluado para el uso continuado Debe ser quitado del servicio hasta aprobado por ingeniero profesional registrado

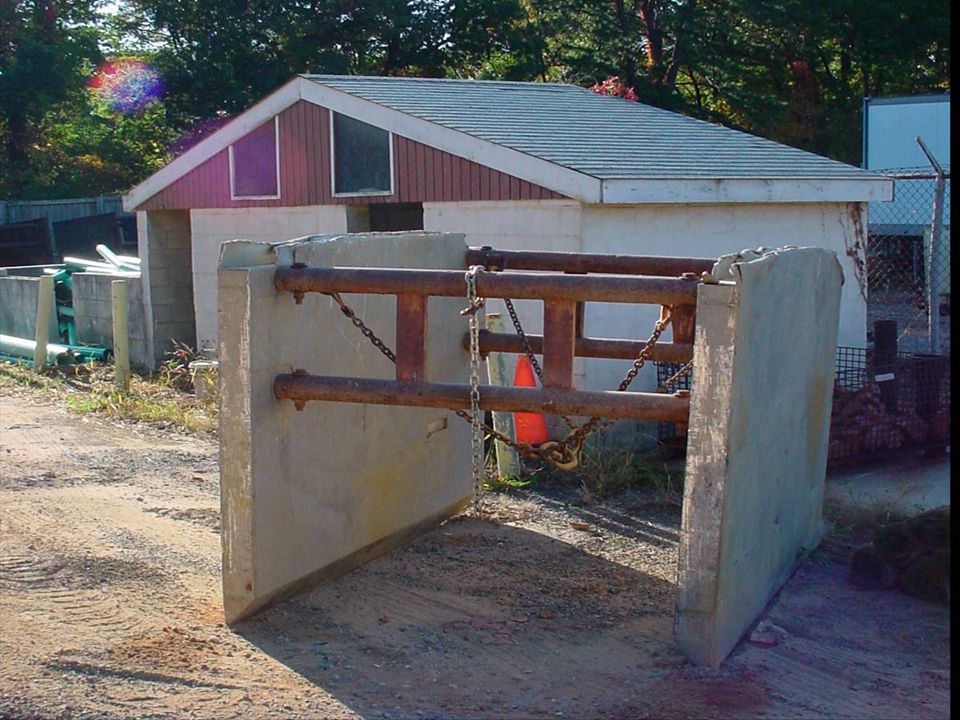

80 Cuanto abuso se puede ocasionar a una barrera antes de que falle?

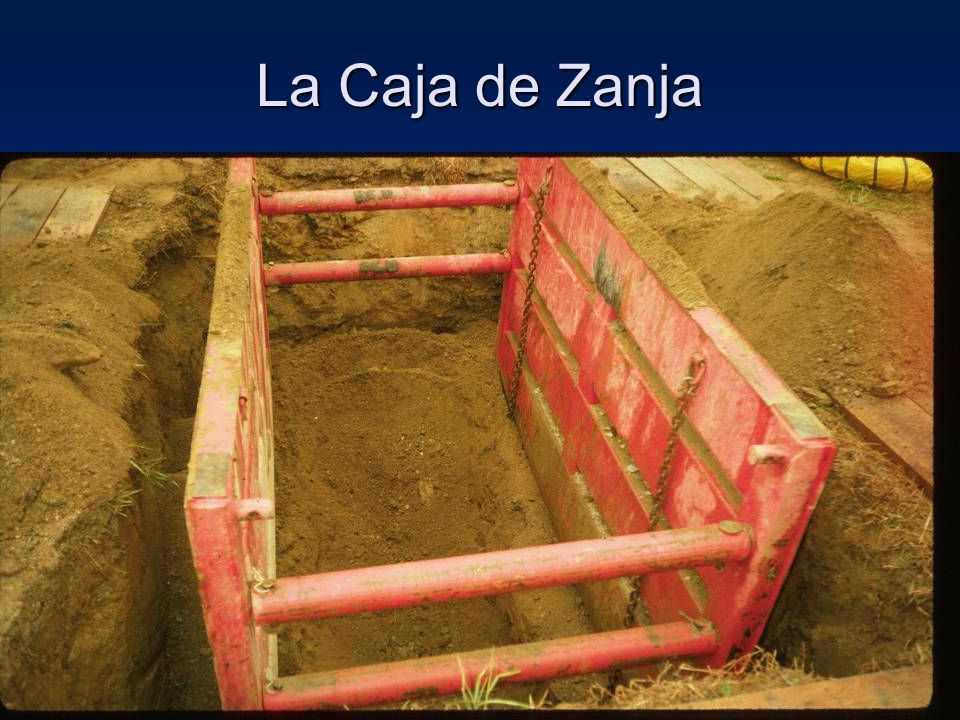

81 La Caja de Zanja Asegurese de que todos los miembros cruzados y varillas de seguridad se utilicen cuando sean necesarios

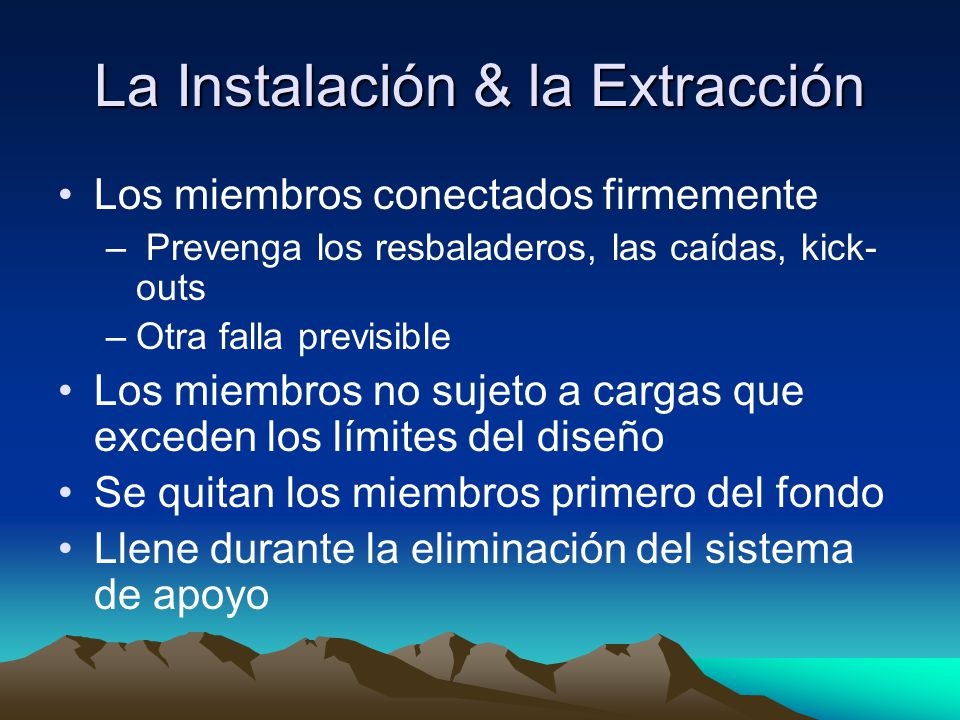

82 La Instalación & la Extracción
Los miembros conectados firmemente Prevenga los resbaladeros, las caídas, kick-outs Otra falla previsible Los miembros no sujeto a cargas que exceden los límites del diseño Se quitan los miembros primero del fondo Llene durante la eliminación del sistema de apoyo

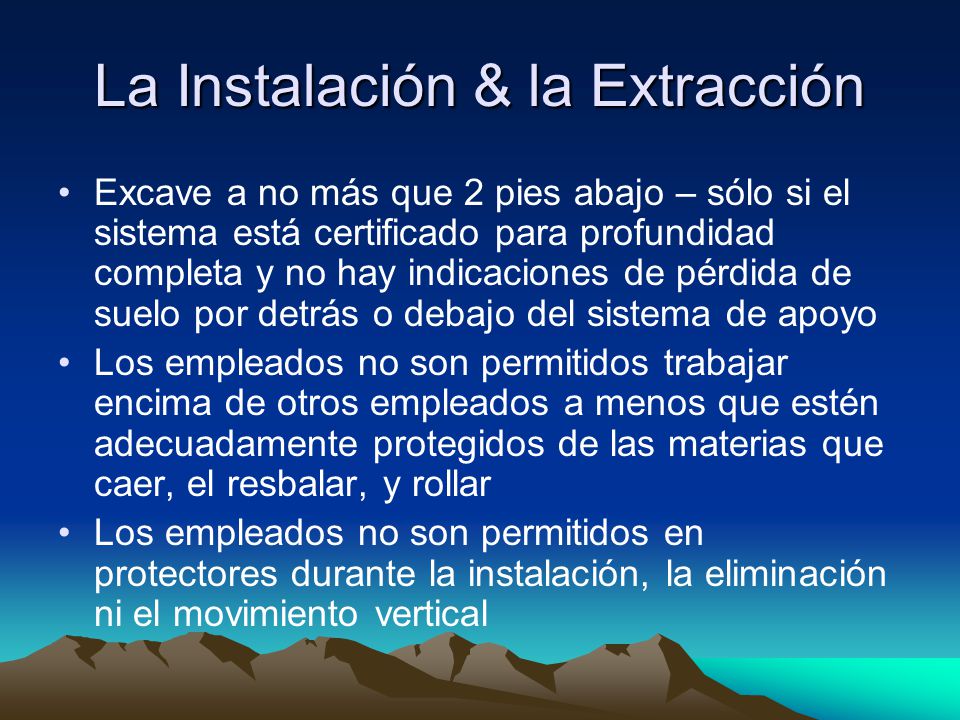

83 La Instalación & la Extracción
Excave a no más que 2 pies abajo – sólo si el sistema está certificado para profundidad completa y no hay indicaciones de pérdida de suelo por detrás o debajo del sistema de apoyo Los empleados no son permitidos trabajar encima de otros empleados a menos que estén adecuadamente protegidos de las materias que caer, el resbalar, y rollar Los empleados no son permitidos en protectores durante la instalación, la eliminación ni el movimiento vertical

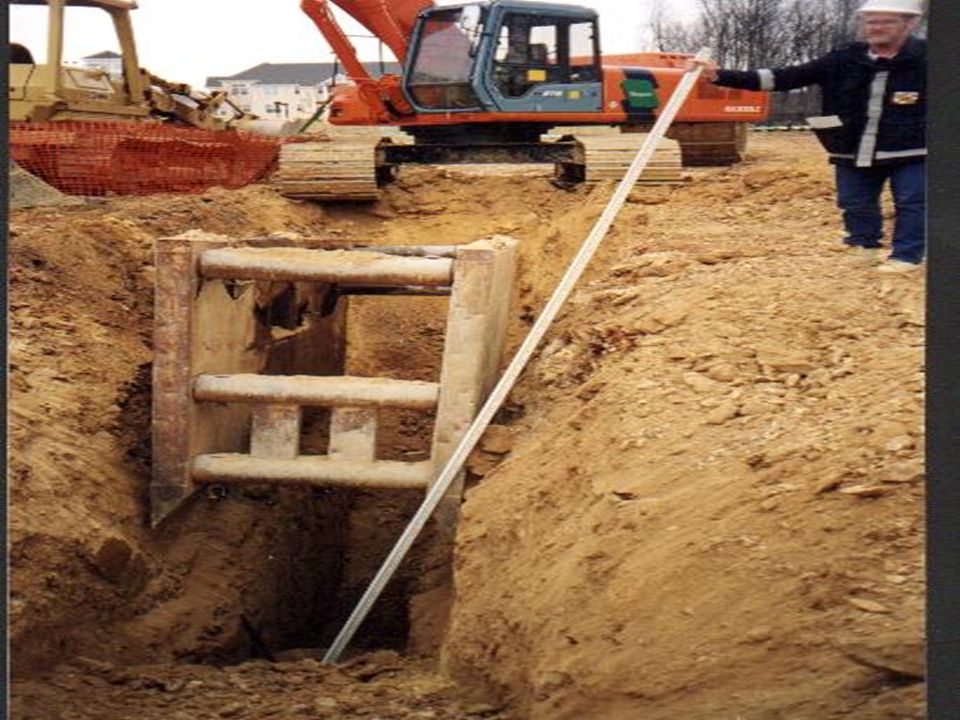

84 Cuando un inspector esta haciendo esto, algo malo ha pasado

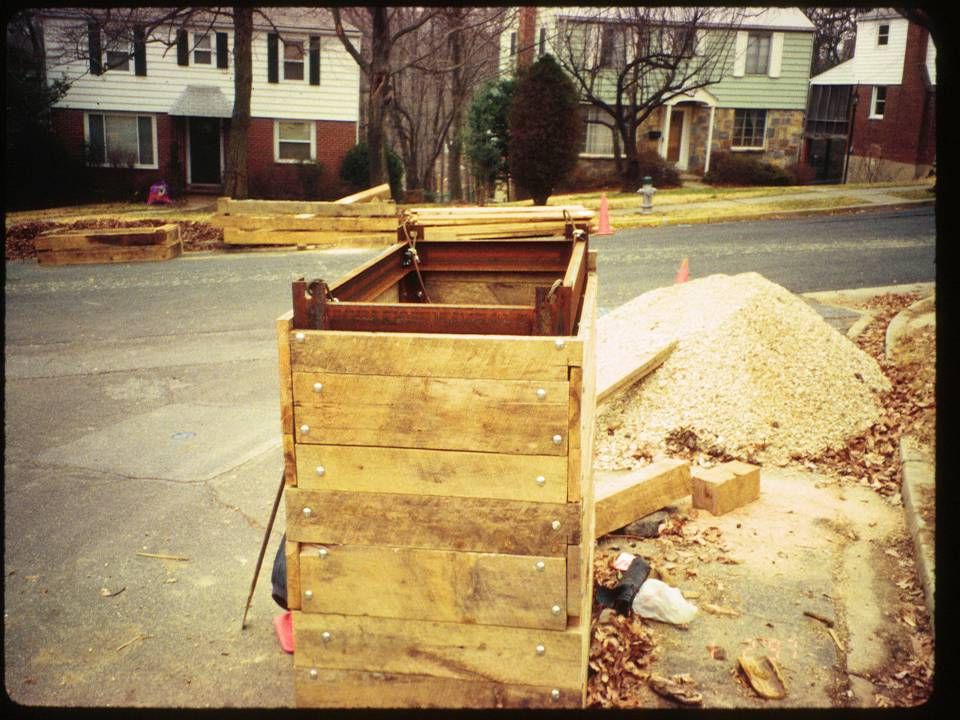

85 Caja de trinchera no certificada hecha por trabajadores en el lugar

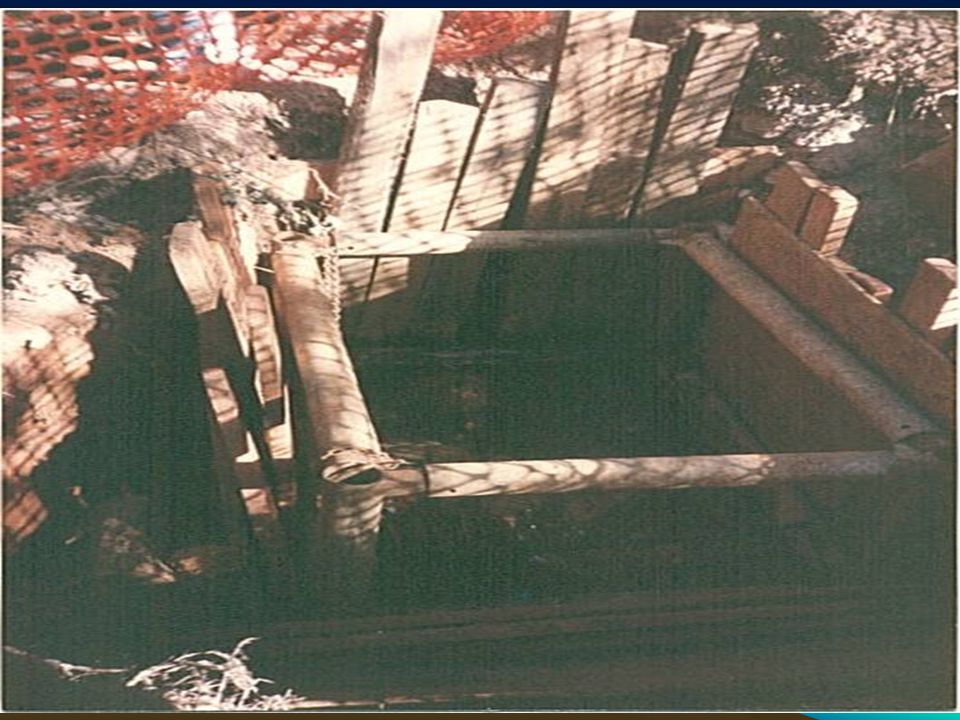

86 Seguro o No?

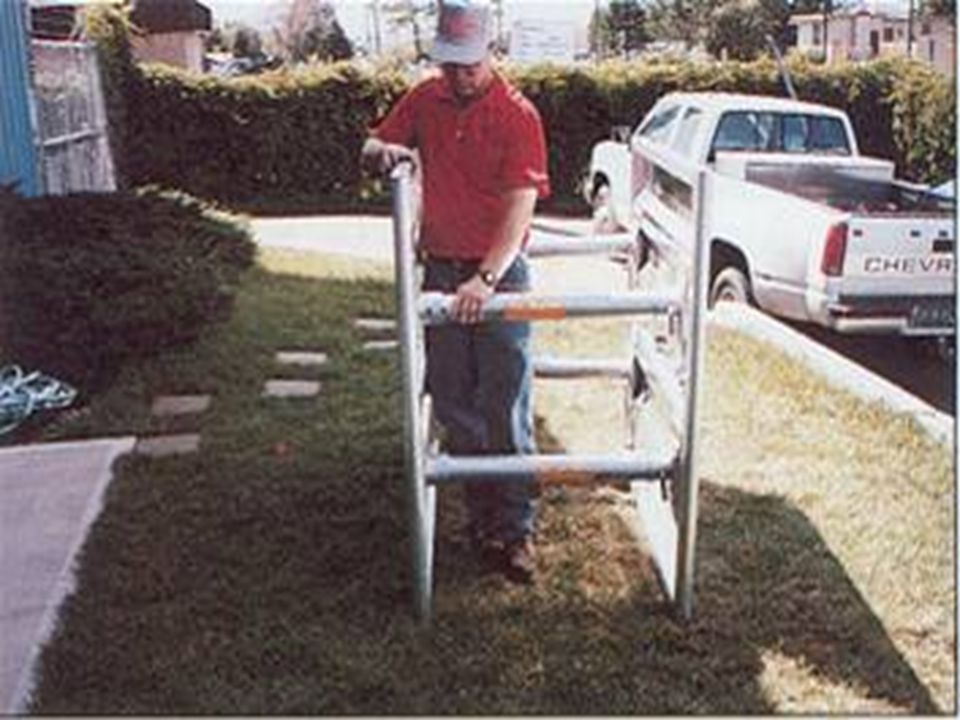

87 Buen sistema para zanjas superficiales. 130 libras de peso total

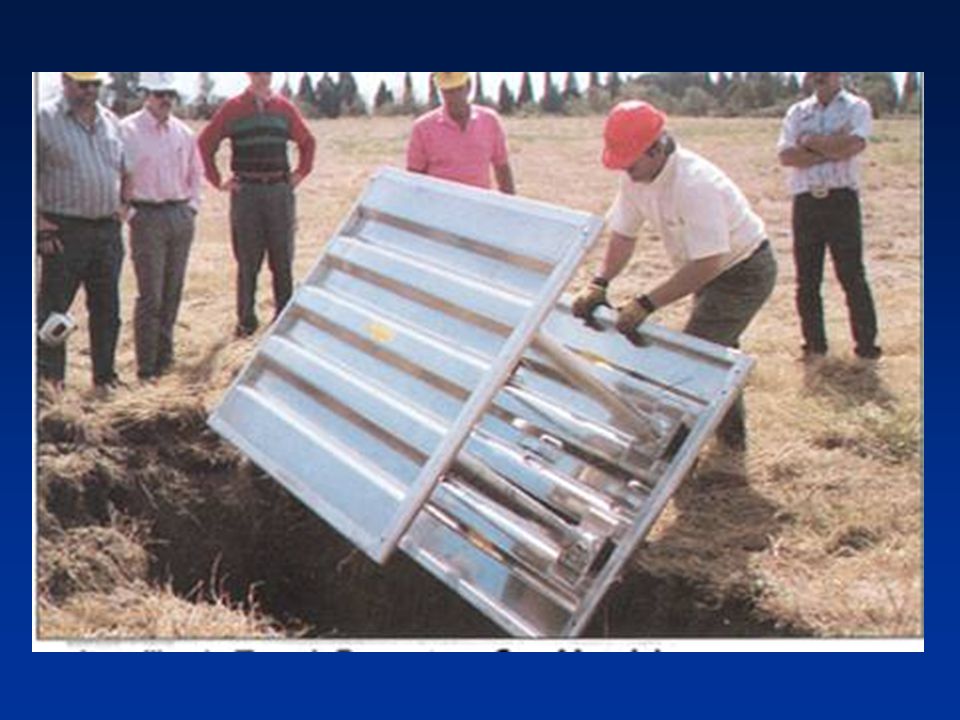

88

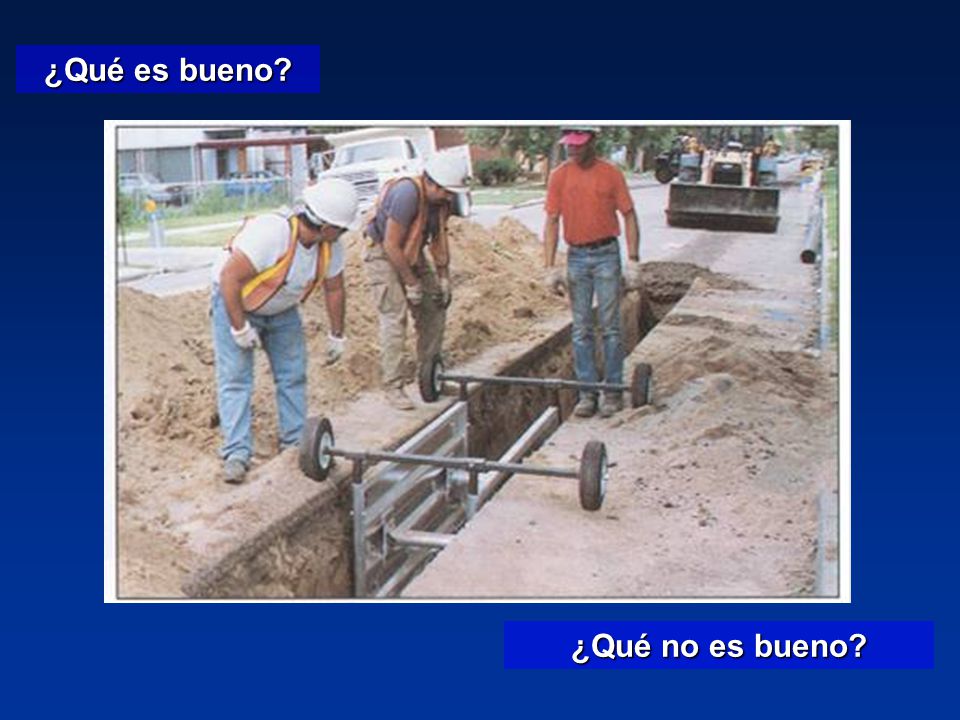

89 ¿Qué es bueno? ¿Qué no es bueno?
Bueno: Facil de usar, mucho trabajo hecho rapidamente. Malo: No suficientemente alto, no escalera ¿Qué no es bueno?

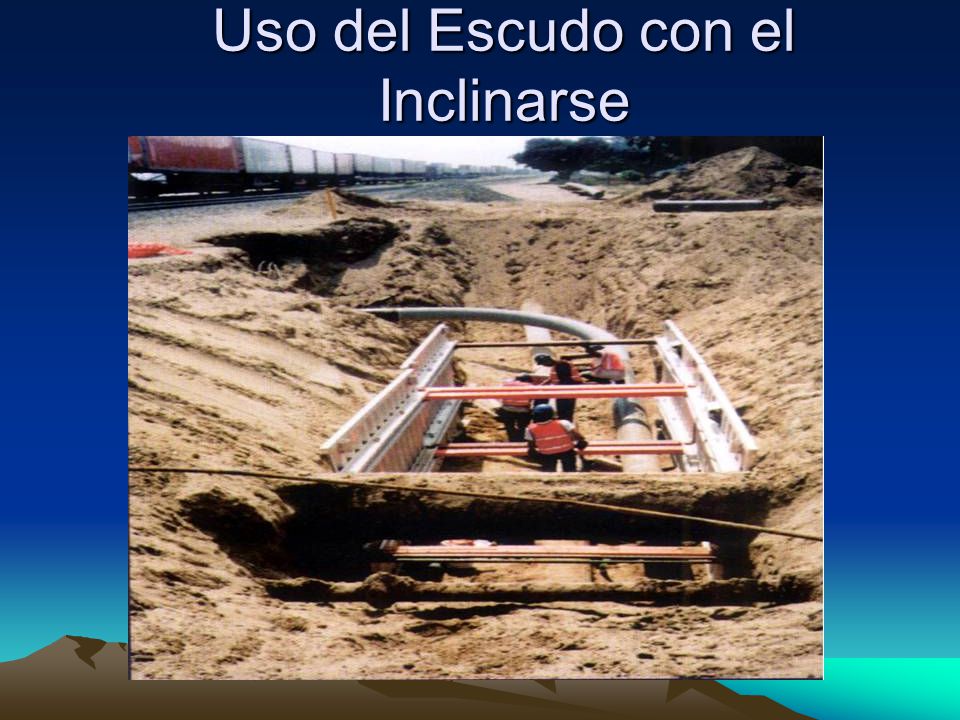

90 Uso del Escudo con el Inclinarse
Utilidades sin apoyo, no escalera Cuanta vibración produce un tren de carga

91 Las Dimensiones del Apuntalamiento Horizontal
© ACR Publications Used By Permission

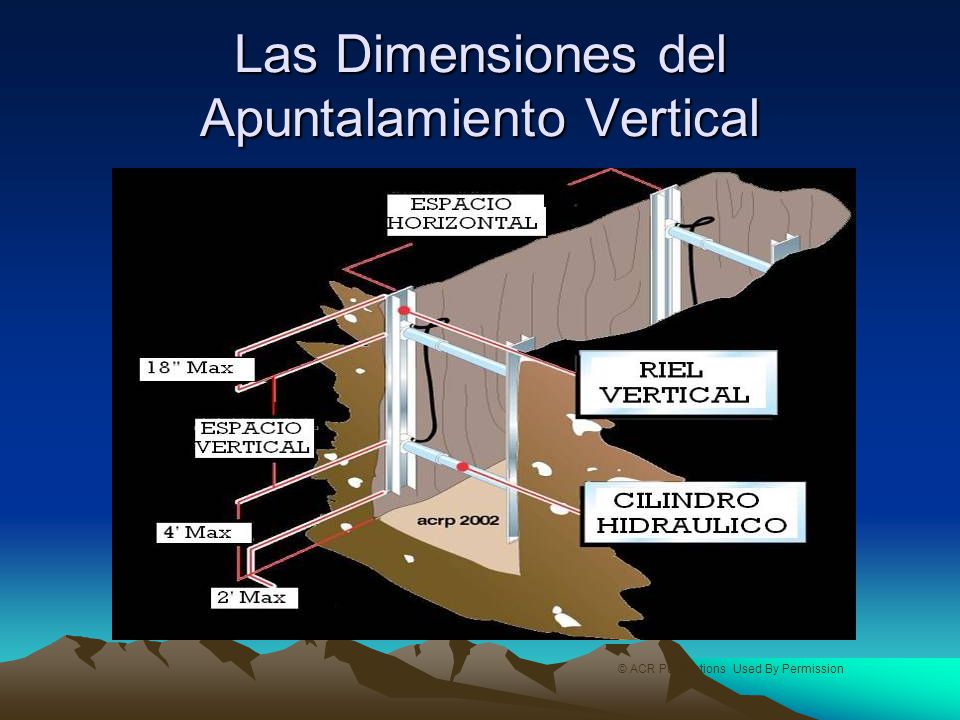

92 Las Dimensiones del Apuntalamiento Vertical
© ACR Publications Used By Permission

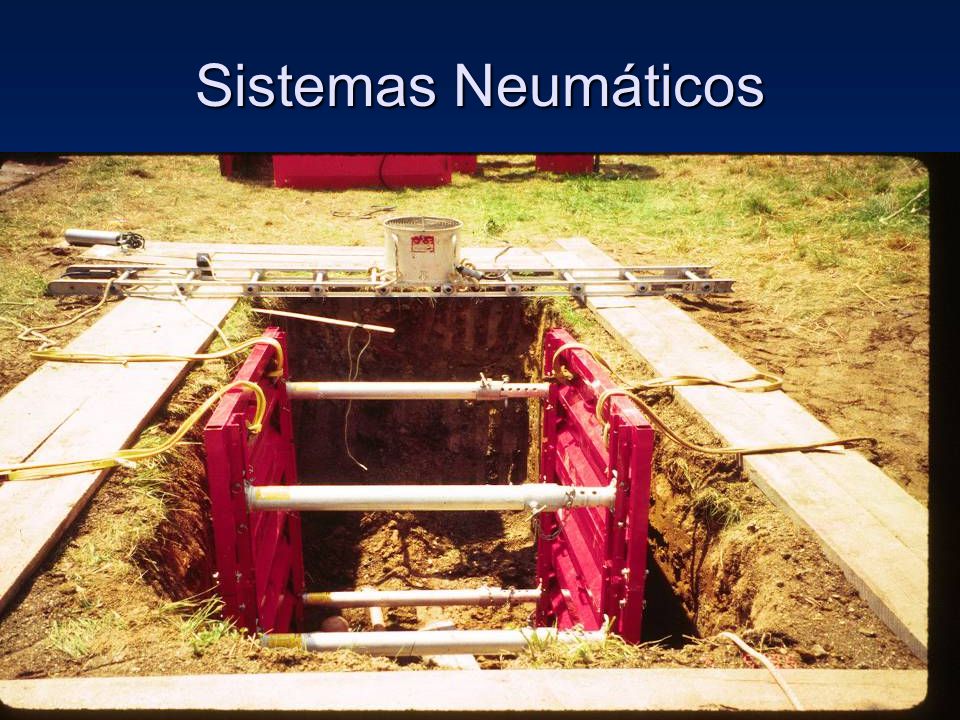

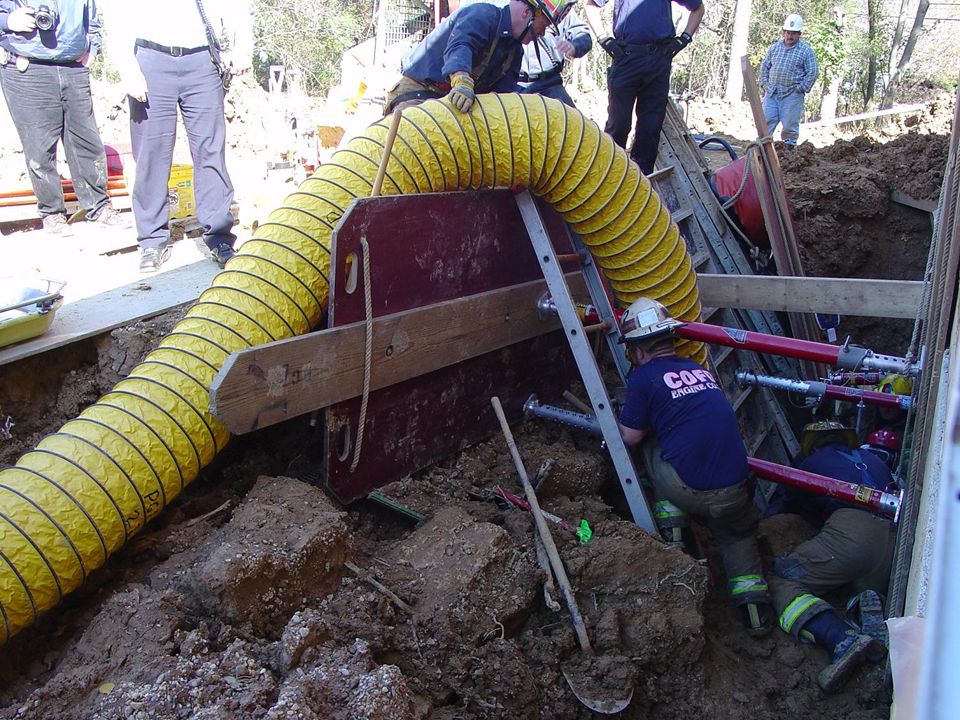

93 Sistemas Neumáticos Sistema Neumatico a Mecanico

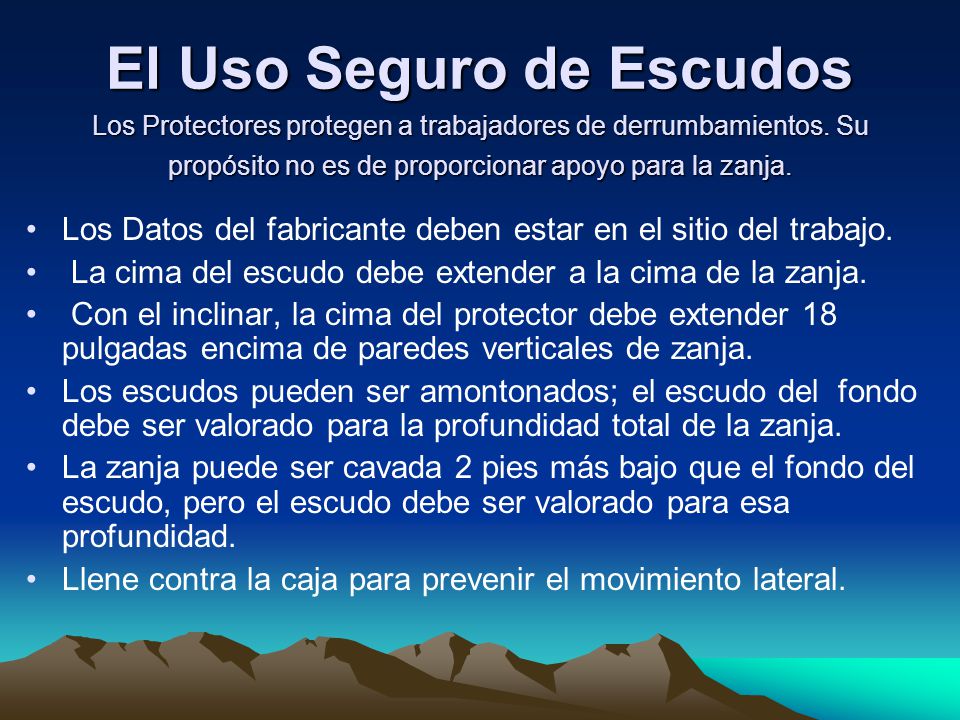

94 El Uso Seguro de Escudos Los Protectores protegen a trabajadores de derrumbamientos. Su propósito no es de proporcionar apoyo para la zanja. Los Datos del fabricante deben estar en el sitio del trabajo. La cima del escudo debe extender a la cima de la zanja. Con el inclinar, la cima del protector debe extender 18 pulgadas encima de paredes verticales de zanja. Los escudos pueden ser amontonados; el escudo del fondo debe ser valorado para la profundidad total de la zanja. La zanja puede ser cavada 2 pies más bajo que el fondo del escudo, pero el escudo debe ser valorado para esa profundidad. Llene contra la caja para prevenir el movimiento lateral.

95 Repaso Práctica

96 La Clasificación de Suelo 1926 Subparte P: Ap. A

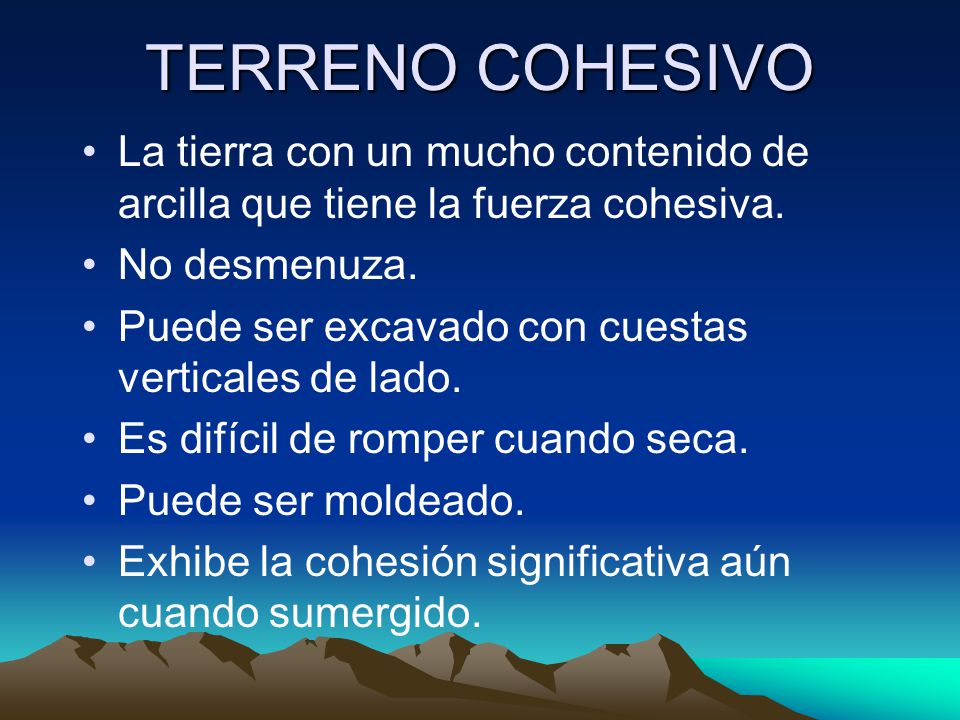

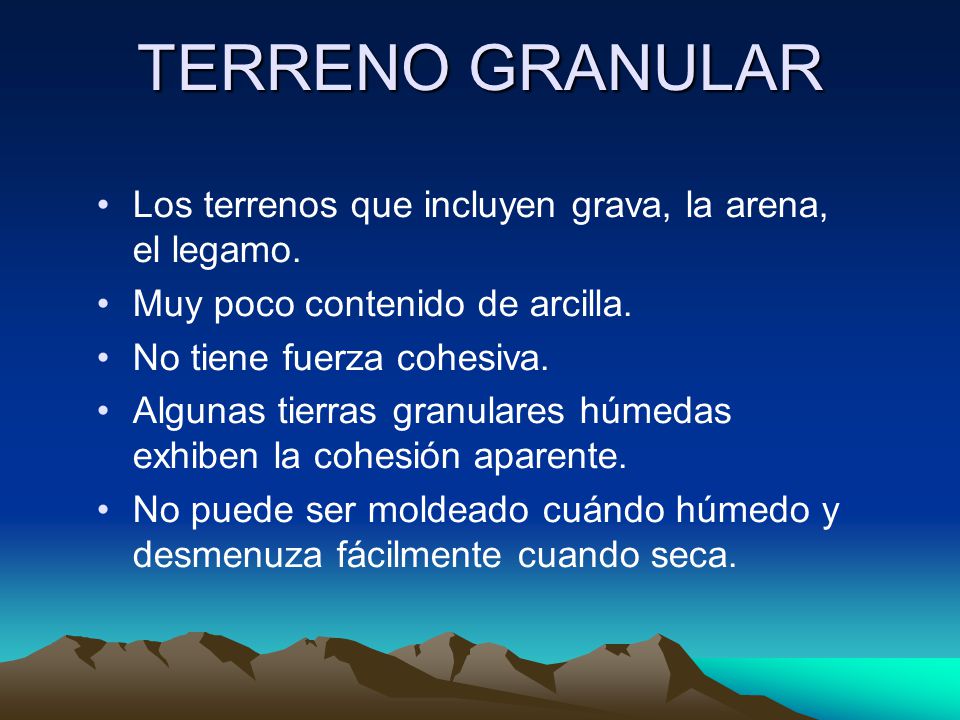

Suelo Cementado Suelo Cohesivo Suelo Seco Medios Agrietados Suelo Granular Sistema de Capas Suelo Húmedo Plástico Suelo Saturado Sistema de Clasificación de Suelos Roca Estable Suelo Sumergido Fuerza liberada de la Compresión Suelo Mojado

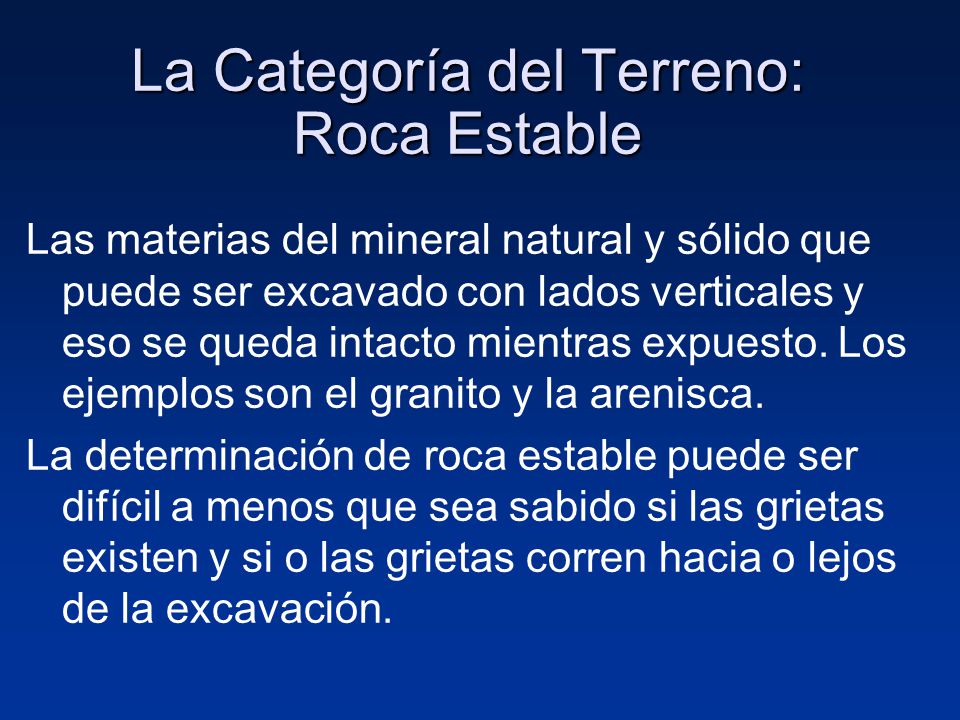

97 La Categoría del Terreno: Roca Estable
Las materias del mineral natural y sólido que puede ser excavado con lados verticales y eso se queda intacto mientras expuesto. Los ejemplos son el granito y la arenisca. La determinación de roca estable puede ser difícil a menos que sea sabido si las grietas existen y si o las grietas corren hacia o lejos de la excavación.

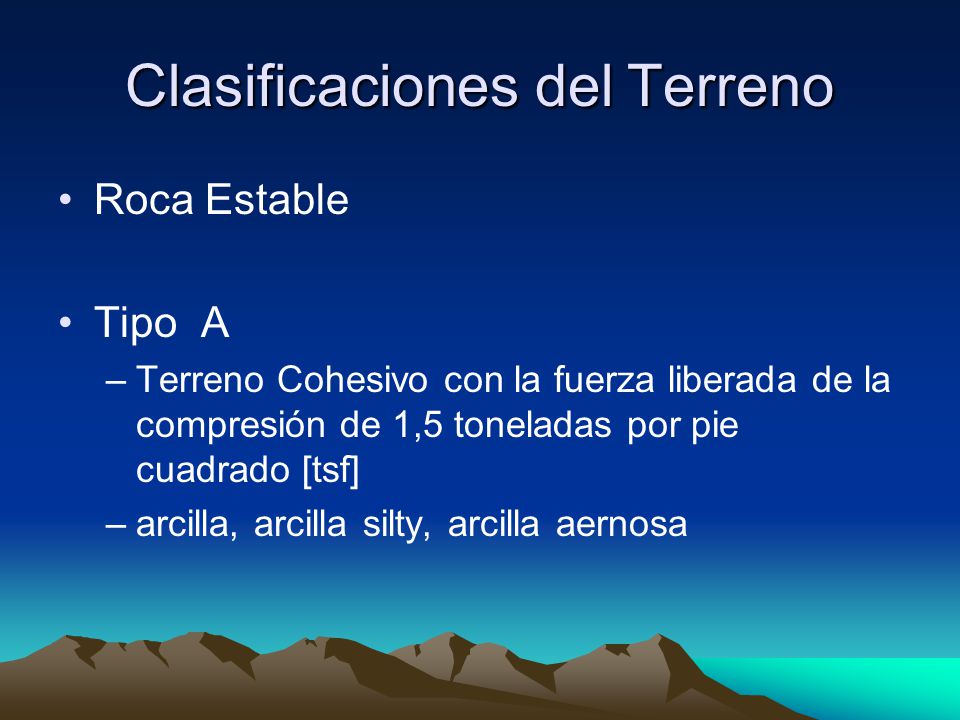

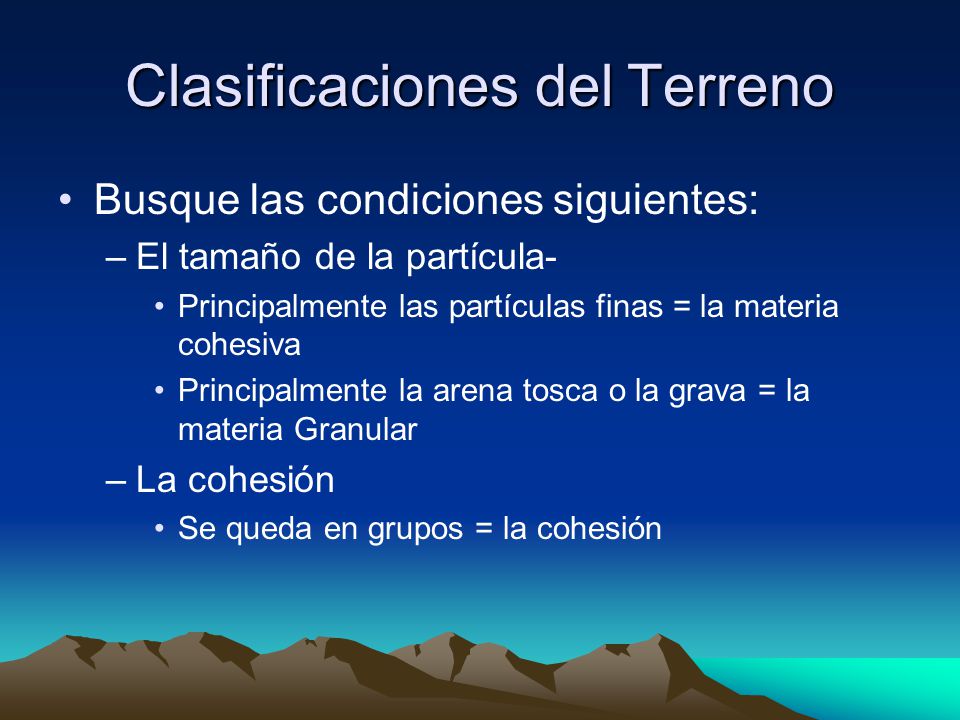

98 Clasificaciones del Terreno
Roca Estable Tipo A Terreno Cohesivo con la fuerza liberada de la compresión de 1,5 toneladas por pie cuadrado [tsf] arcilla, arcilla silty, arcilla aernosa

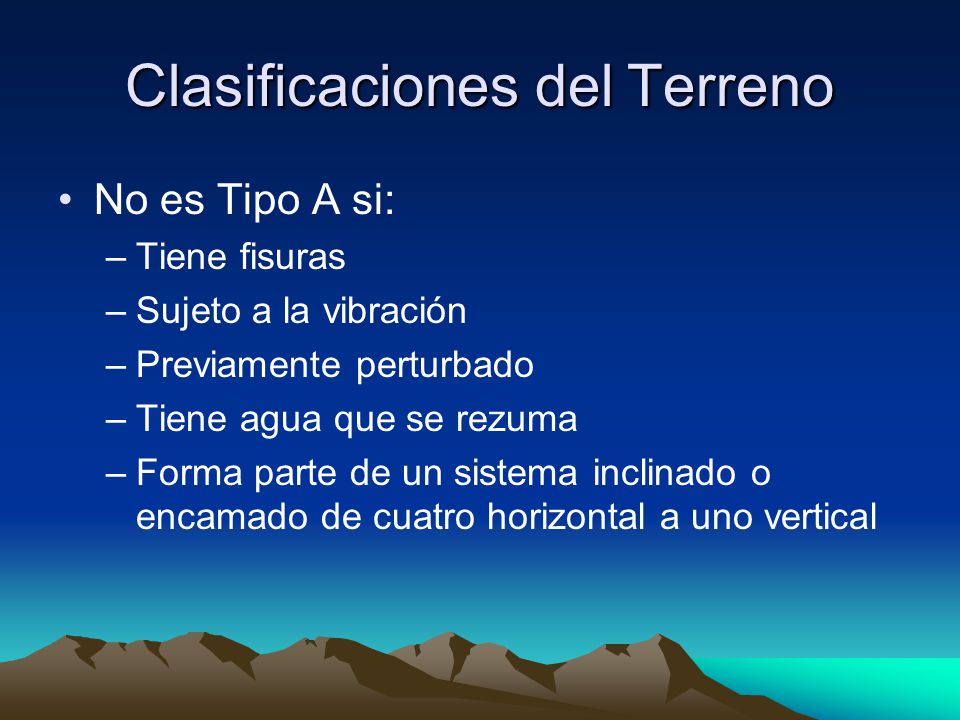

99 Clasificaciones del Terreno
No es Tipo A si: Tiene fisuras Sujeto a la vibración Previamente perturbado Tiene agua que se rezuma Forma parte de un sistema inclinado o encamado de cuatro horizontal a uno vertical

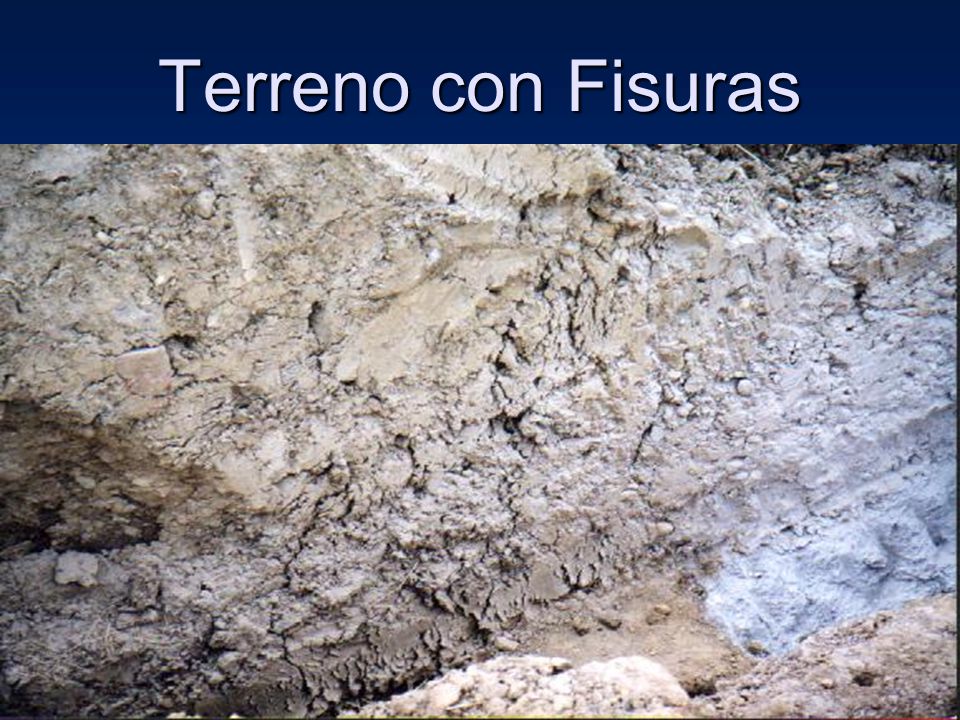

100 Terreno con Fisuras Cuan pronto va a fallar?

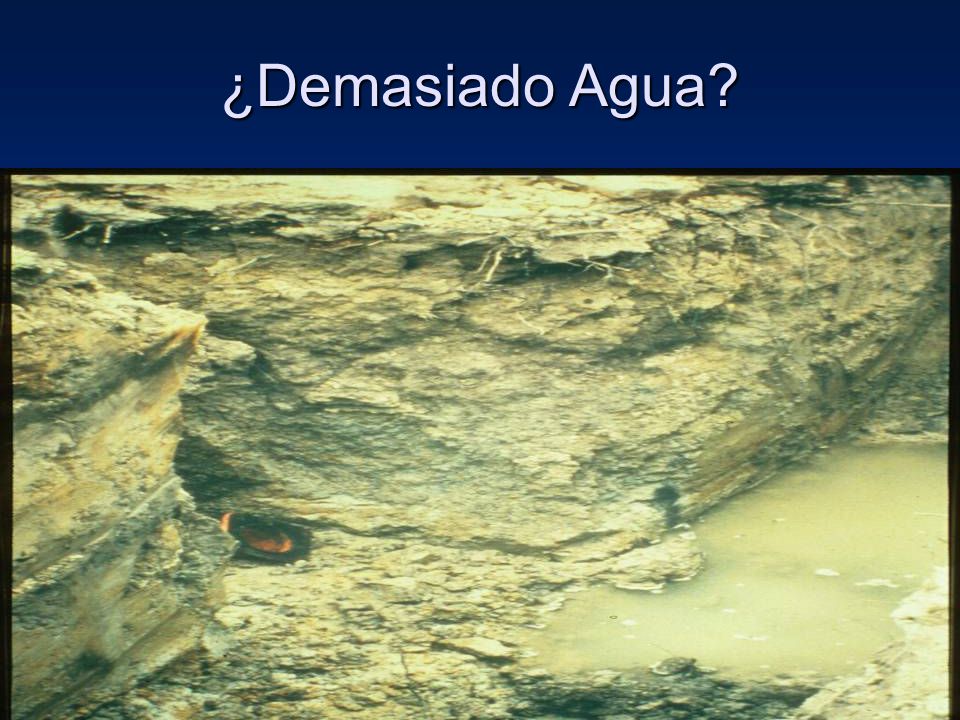

101 ¿Demasiado Agua? Qué hay que hacer para que esta zanja sea segura?

102 El Peso y la Vibración Cuanta presión se necesita de esta maquina para hacer caer esta zanja?

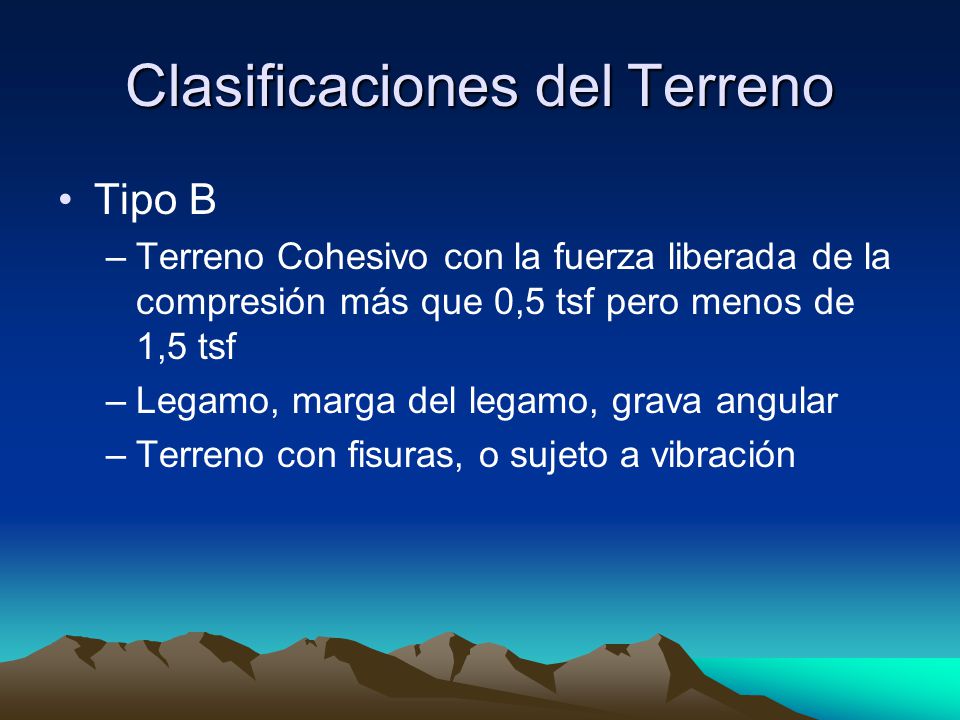

103 Clasificaciones del Terreno
Tipo B Terreno Cohesivo con la fuerza liberada de la compresión más que 0,5 tsf pero menos de 1,5 tsf Legamo, marga del legamo, grava angular Terreno con fisuras, o sujeto a vibración

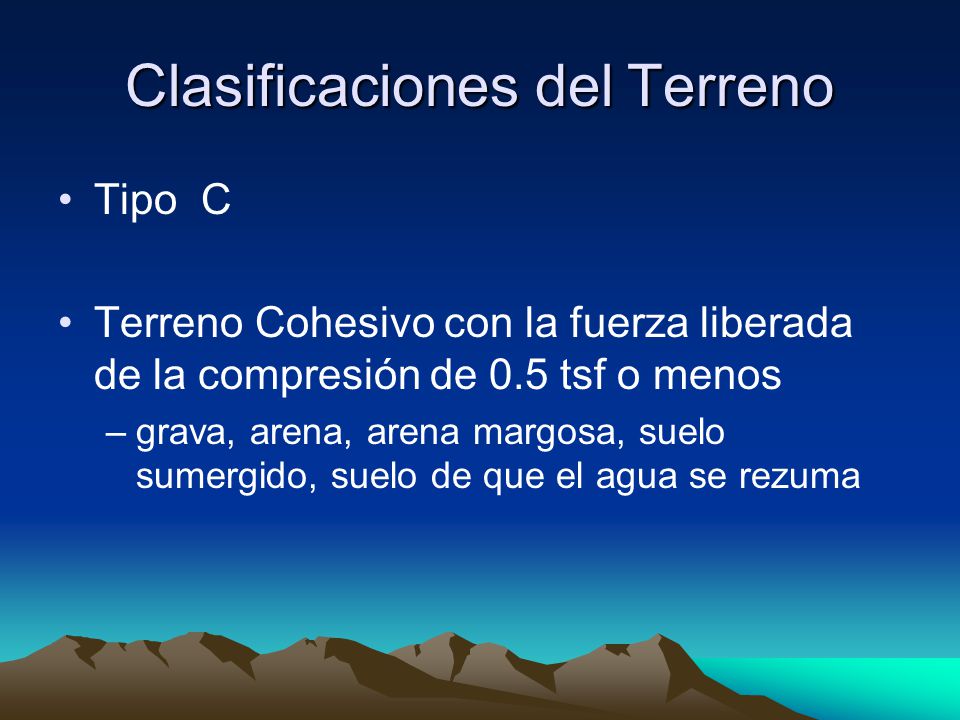

104 Clasificaciones del Terreno
Tipo C Terreno Cohesivo con la fuerza liberada de la compresión de 0.5 tsf o menos grava, arena, arena margosa, suelo sumergido, suelo de que el agua se rezuma

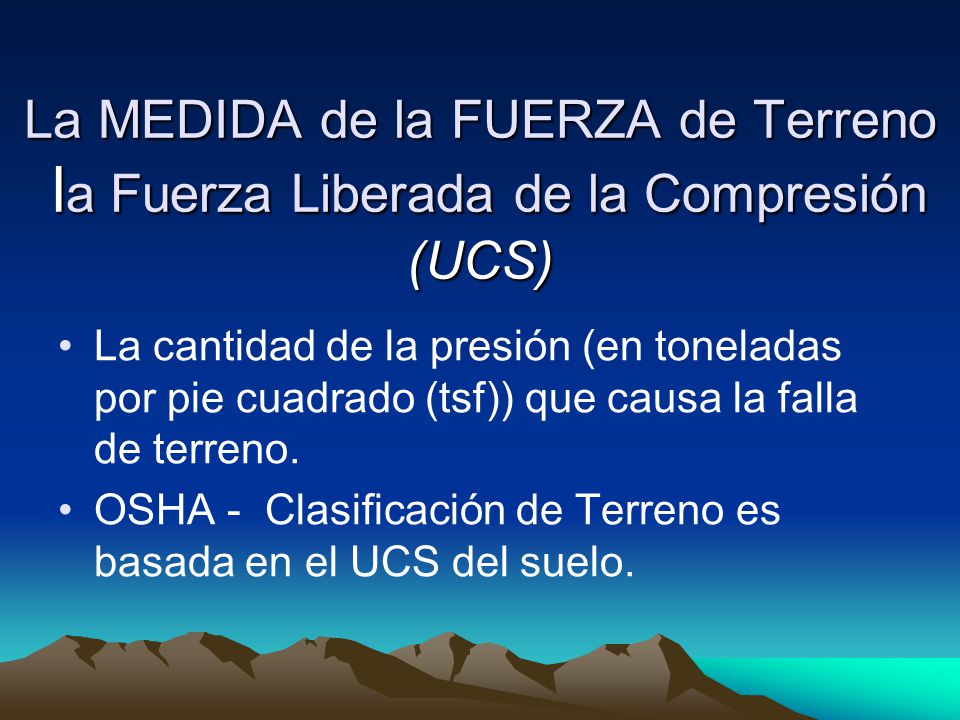

105 La MEDIDA de la FUERZA de Terreno la Fuerza Liberada de la Compresión (UCS)
La cantidad de la presión (en toneladas por pie cuadrado (tsf)) que causa la falla de terreno. OSHA - Clasificación de Terreno es basada en el UCS del suelo.

106 La Base de la Clasificación
La clasificación de depósitos será hecha basada en los resultados de por lo menos un análisis visual y un análisis manual realizado por una persona competente

107 Prueba visual aceptable
Determine información cualitativa en el sitio en general El terreno adyacente a la excavación El terreno que forma los lados de la excavación abierta El terreno tomado como las muestras de la materia excavada Estime la gama de tamaño de partículas

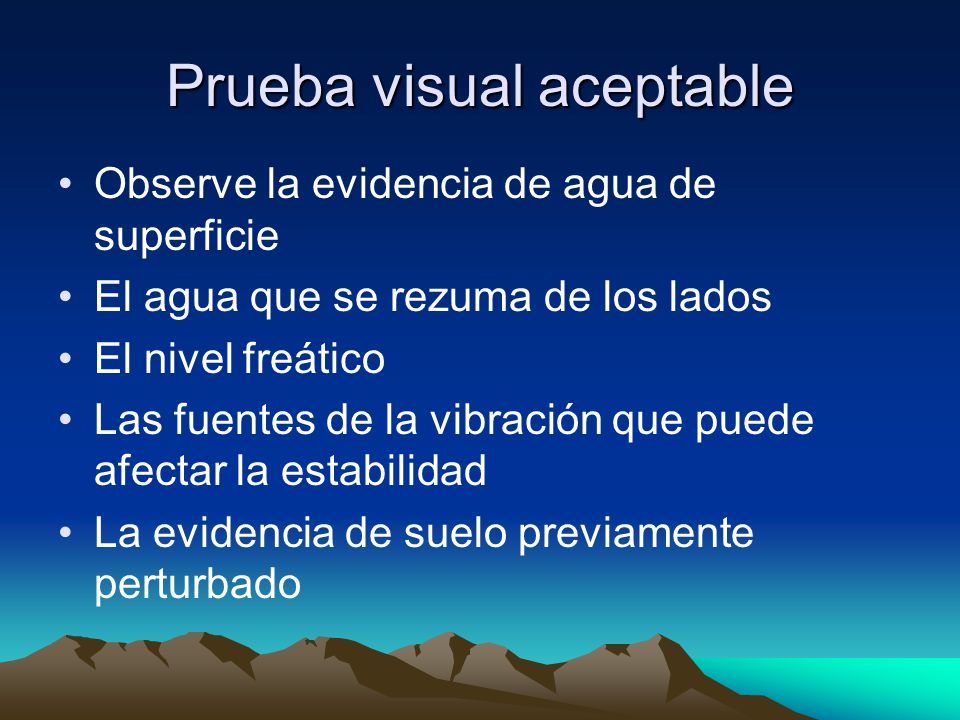

108 Prueba visual aceptable
Observe la evidencia de agua de superficie El agua que se rezuma de los lados El nivel freático Las fuentes de la vibración que puede afectar la estabilidad La evidencia de suelo previamente perturbado

109 Prueba manual aceptable
Plasticidad La prueba de Cinta y Enhebra La prueba de la fuerza seca La prueba de la Penetración del Pulgar Otras pruebas de la fuerza El penetrómetro del bosillo El shearvane manual

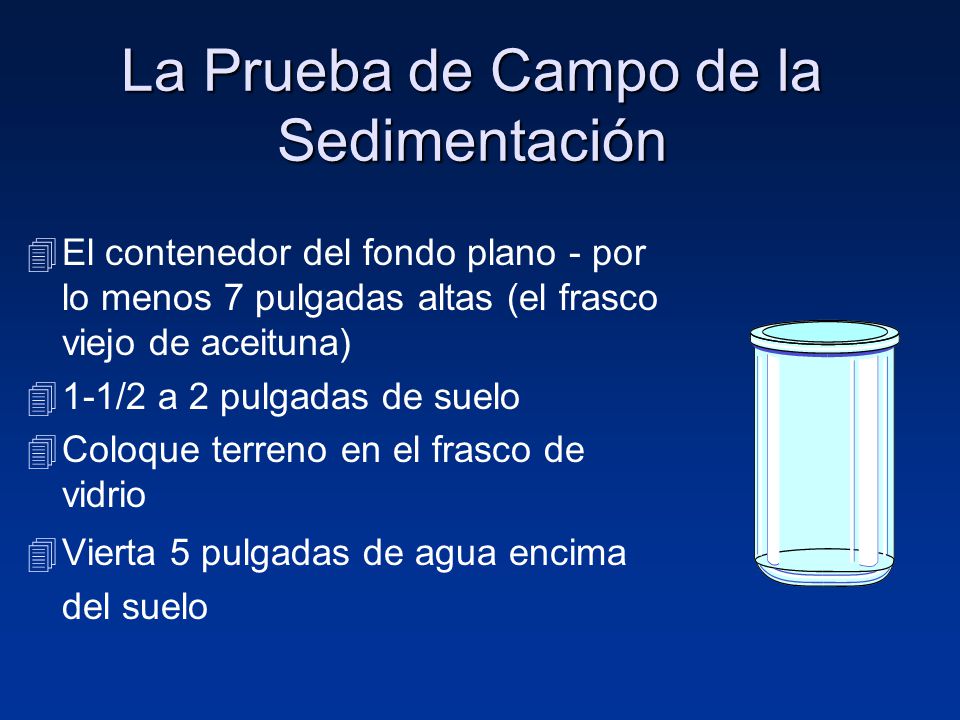

110 La Prueba de Campo de la Sedimentación
El contenedor del fondo plano - por lo menos 7 pulgadas altas (el frasco viejo de aceituna) 1-1/2 a 2 pulgadas de suelo Coloque terreno en el frasco de vidrio Vierta 5 pulgadas de agua encima del suelo

111 Después de 30 segundos la materia de tipo arena granular se asienta en el fondo
Después de 3 minutos materia del tipo de legmo se asiente encima de la arena

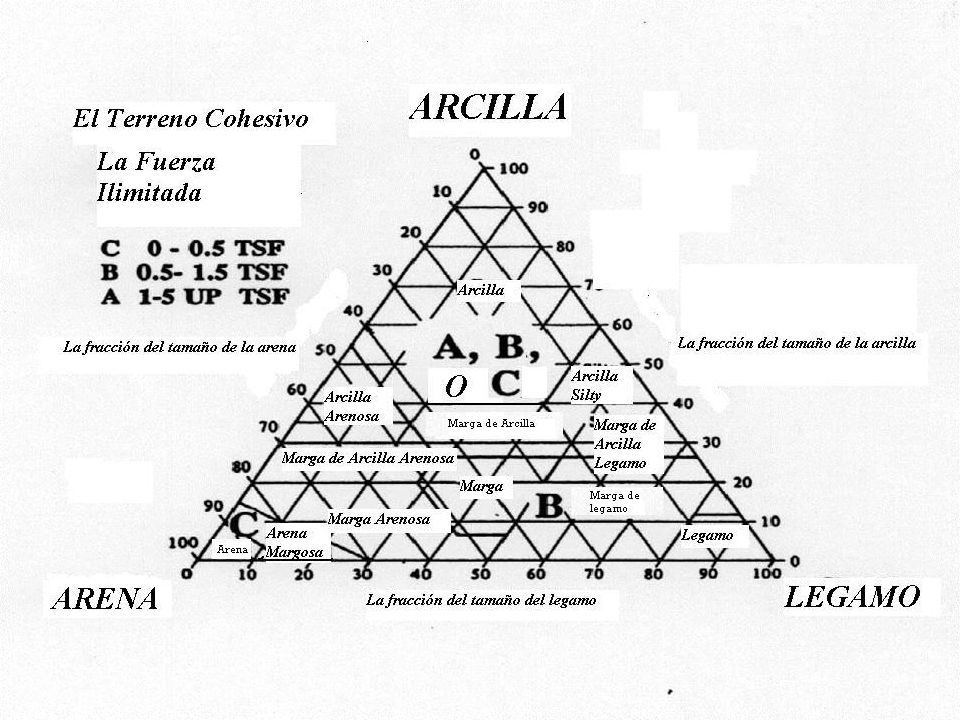

112 10% clay 10% silt 80% sand

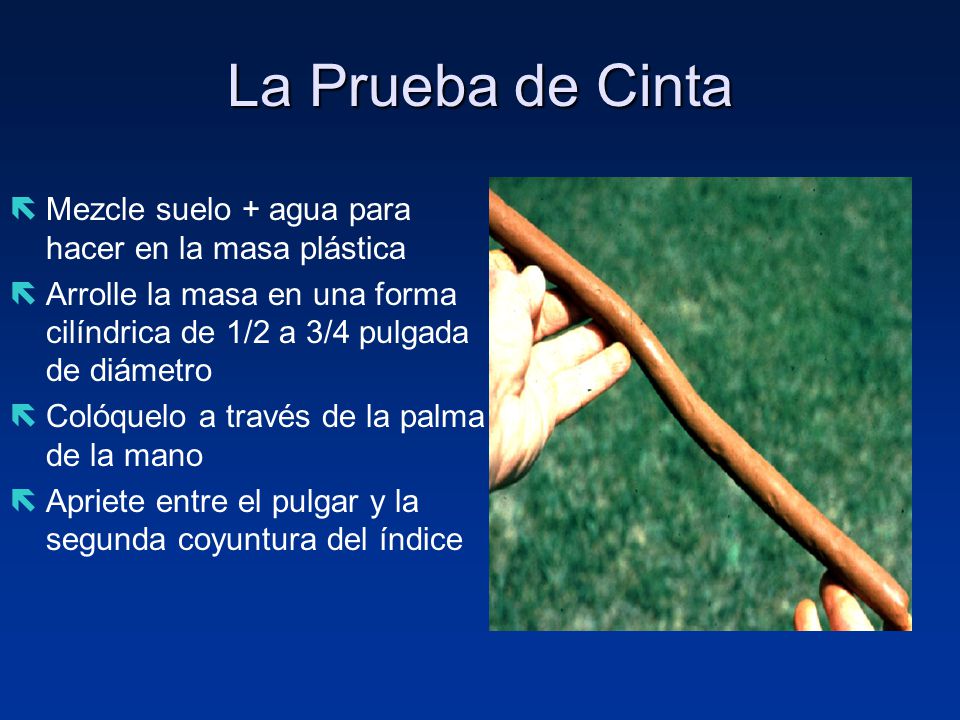

113 La Prueba de Cinta Mezcle suelo + agua para hacer en la masa plástica
Arrolle la masa en una forma cilíndrica de 1/2 a 3/4 pulgada de diámetro Colóquelo a través de la palma de la mano Apriete entre el pulgar y la segunda coyuntura del índice

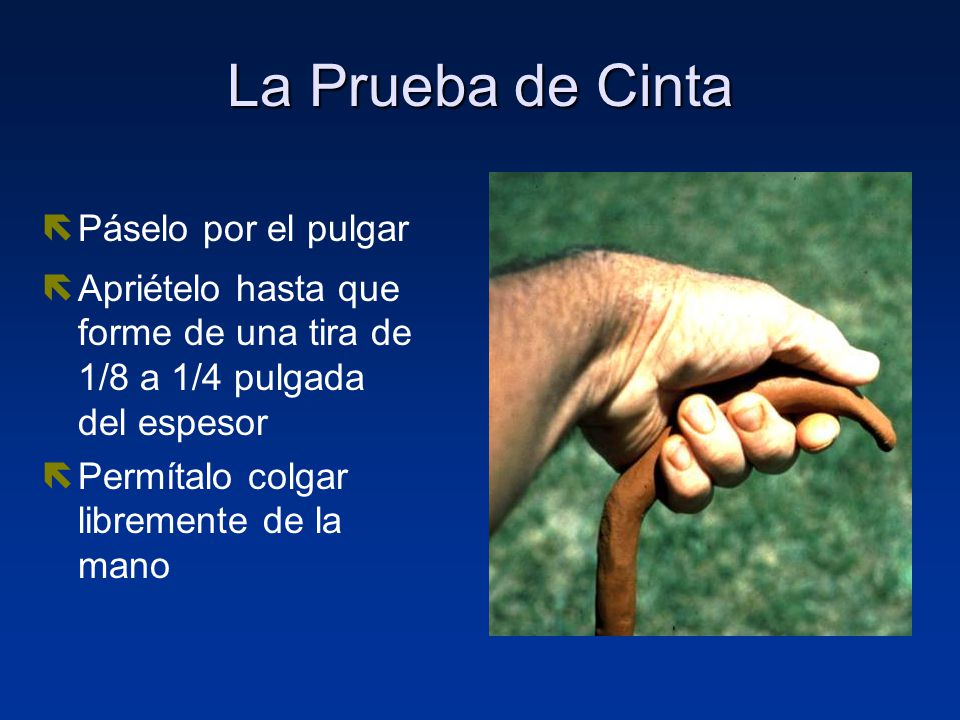

114 La Prueba de Cinta Páselo por el pulgar
Apriételo hasta que forme de una tira de 1/8 a 1/4 pulgada del espesor Permítalo colgar libremente de la mano

115 La Prueba de Cinta Marga de arcilla formará apenas una cinta y rompe fácilmente La arcilla = una relativamente larga cinta 6 a 8 pulgadas o más Más arcilla = una cinta que es más larga y más fuerte El legamo produce una cinta corta con una apariencia rota

116 La Prueba del Lápiz Si un hilo de 2 pulgadas o más puede ser tenido sin romper, el terreno es cohesivo.

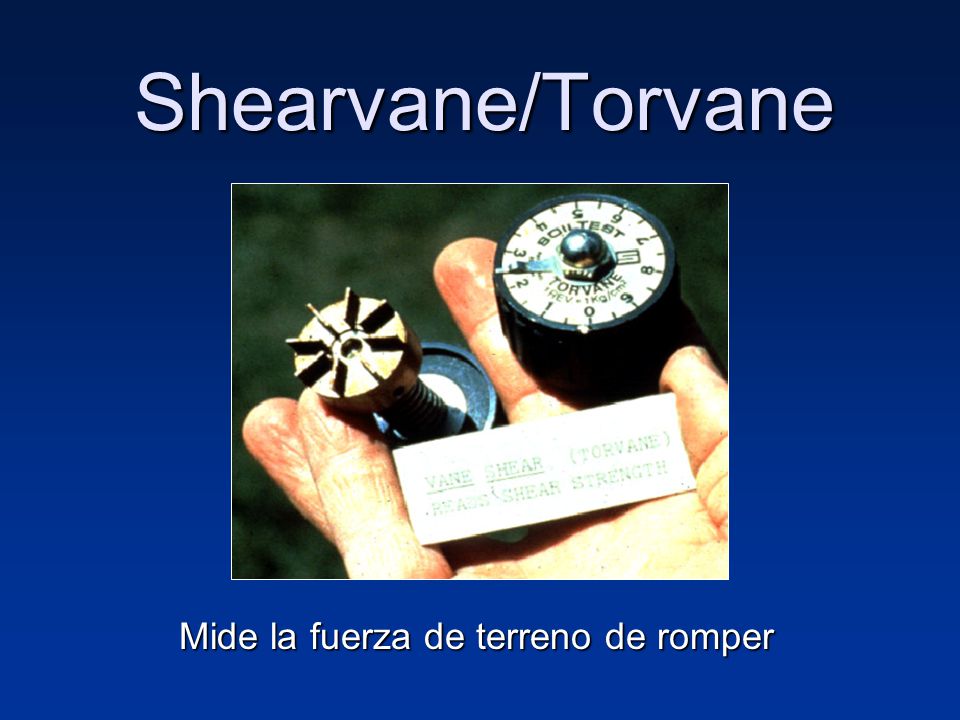

117 Mide la fuerza de terreno de romper
Shearvane/Torvane Mide la fuerza de terreno de romper

118 Shearvane/Torvane Escoja un bloque fresco de terreno sin perturbar de la pila Corte una superficie lisa en el bloque Meta las veletas del dispositivo en la terreno Retracte las veletas para mostrar impresión Ponga el indicador a cero Tenga dispositivo firmemente contra tierra y lo tuerce a la derecha hasta que el terreno falle

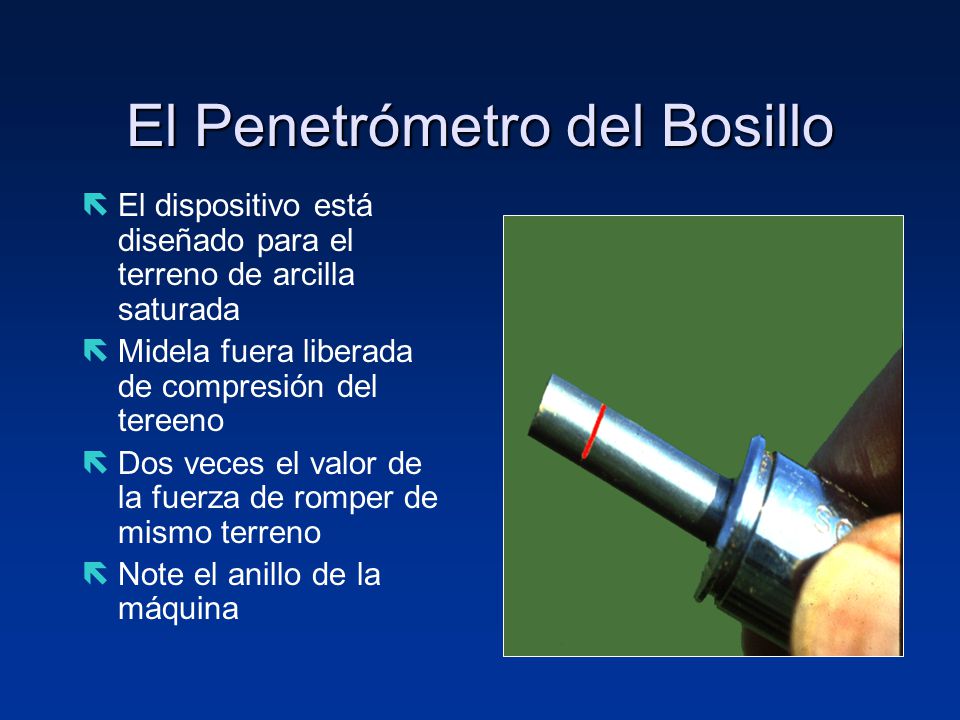

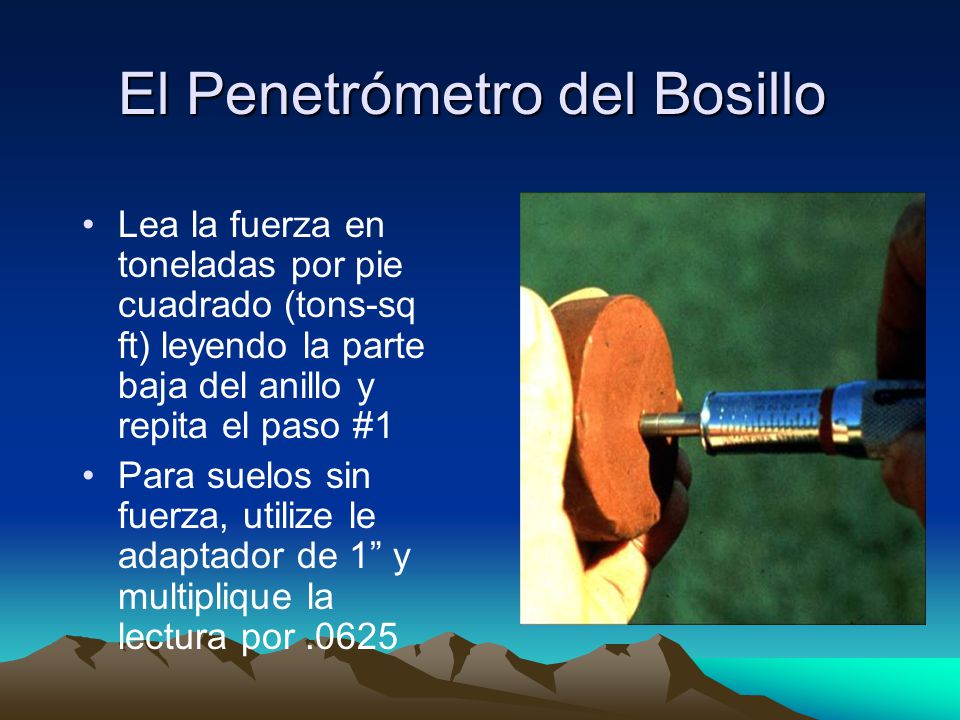

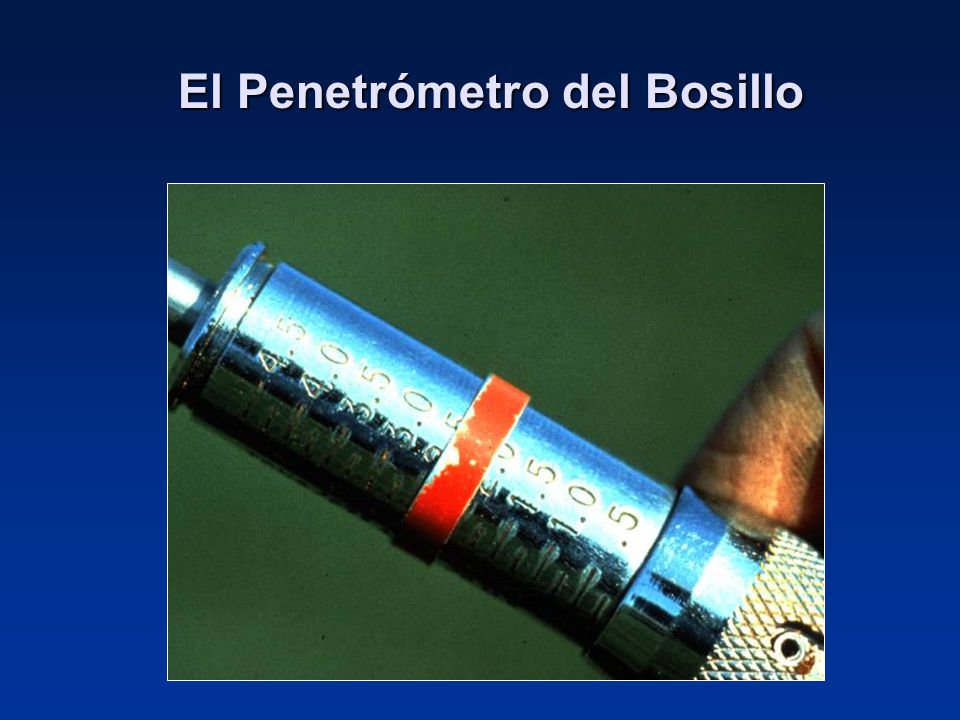

119 El Penetrómetro del Bosillo
El dispositivo está diseñado para el terreno de arcilla saturada Midela fuera liberada de compresión del tereeno Dos veces el valor de la fuerza de romper de mismo terreno Note el anillo de la máquina

120 El Penetrómetro del Bosillo

121 El Penetrómetro del Bosillo
Para comenzar la prueba, quite la tapa roja protectora y empuje el anillo hacia el cuerpo de el penetrómero hasta que llegue a la maca “O” Lentamente presione hasta que la marca en el piston quede a nivel con el material.

122 El Penetrómetro del Bosillo
Lea la fuerza en toneladas por pie cuadrado (tons-sq ft) leyendo la parte baja del anillo y repita el paso #1 Para suelos sin fuerza, utilize le adaptador de 1” y multiplique la lectura por .0625

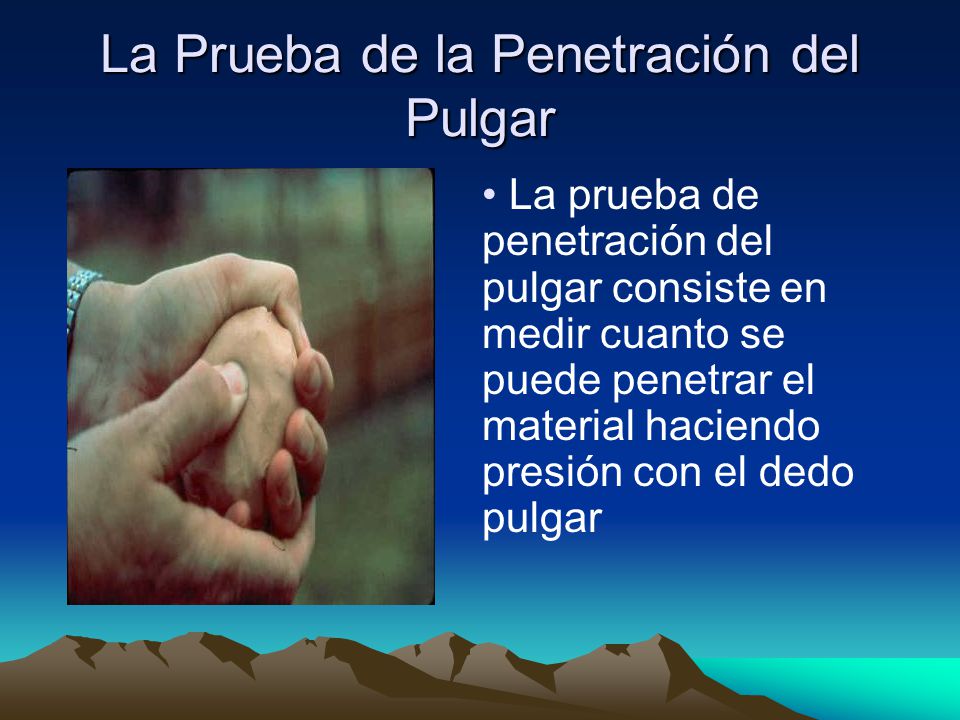

123 La Prueba de la Penetración del Pulgar
La prueba de penetración del pulgar consiste en medir cuanto se puede penetrar el material haciendo presión con el dedo pulgar

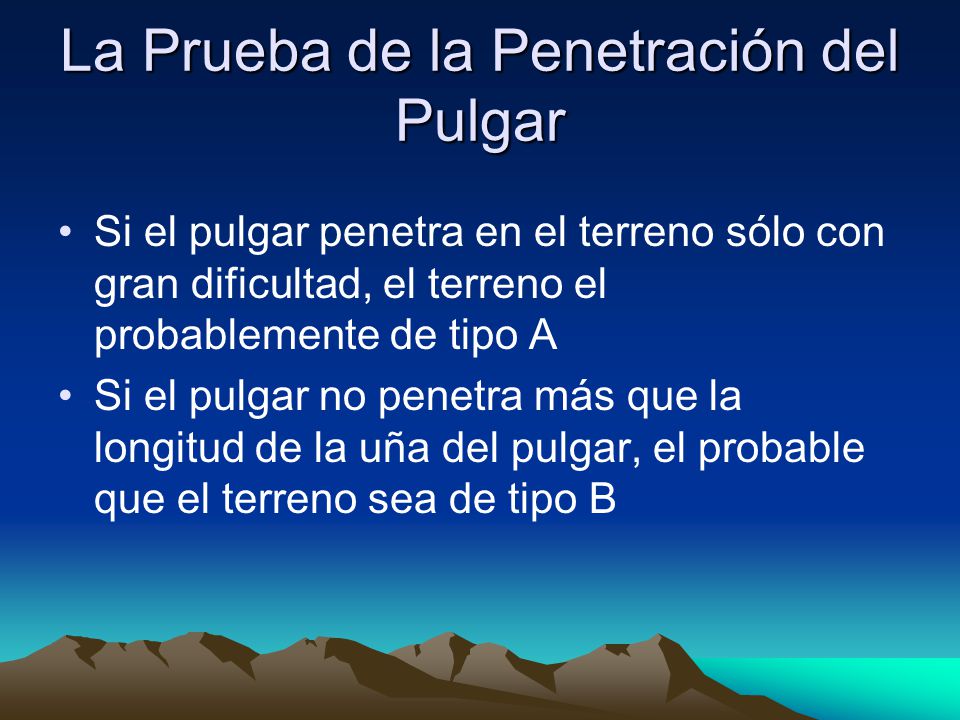

124 La Prueba de la Penetración del Pulgar
Si el pulgar penetra en el terreno sólo con gran dificultad, el terreno el probablemente de tipo A Si el pulgar no penetra más que la longitud de la uña del pulgar, el probable que el terreno sea de tipo B Manual técnico de OSHA, sección 5, capítulo 2

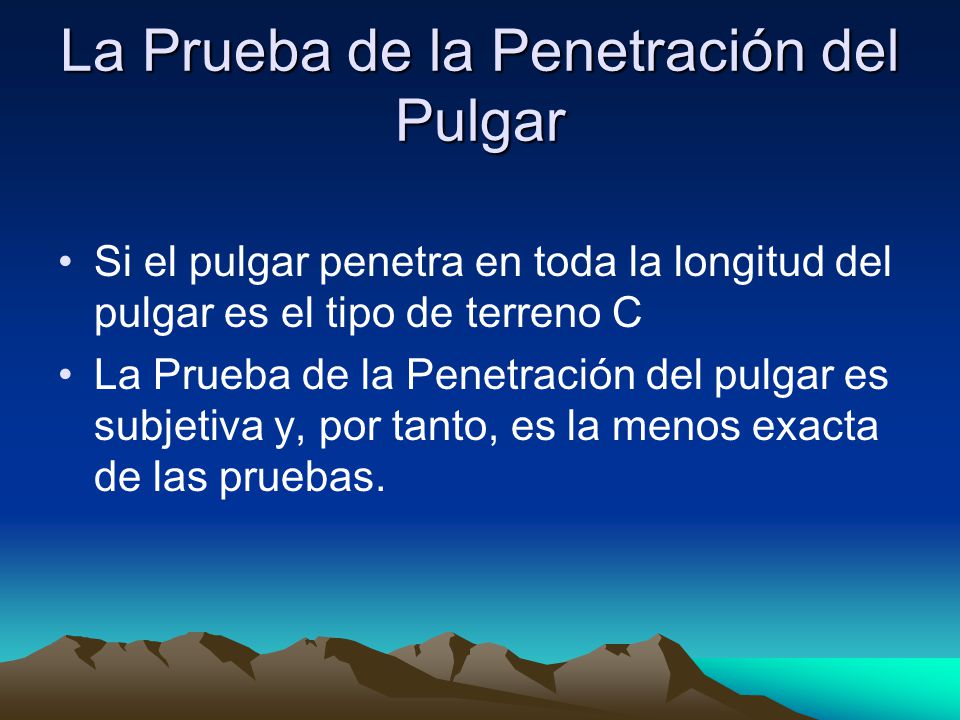

125 La Prueba de la Penetración del Pulgar
Si el pulgar penetra en toda la longitud del pulgar es el tipo de terreno C La Prueba de la Penetración del pulgar es subjetiva y, por tanto, es la menos exacta de las pruebas.

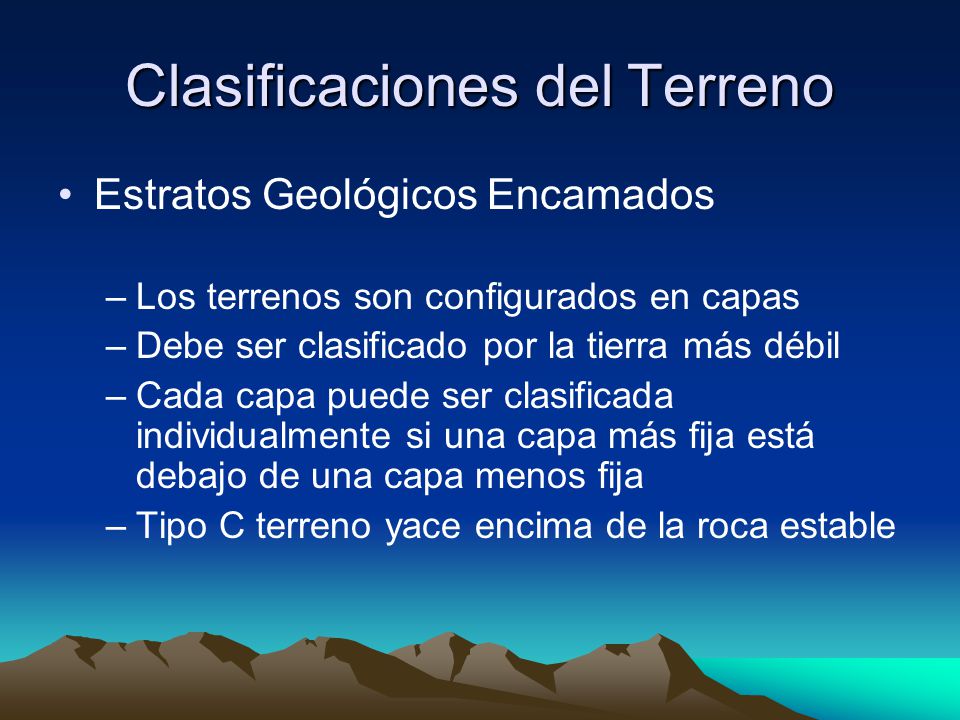

126 Clasificaciones del Terreno
Estratos Geológicos Encamados Los terrenos son configurados en capas Debe ser clasificado por la tierra más débil Cada capa puede ser clasificada individualmente si una capa más fija está debajo de una capa menos fija Tipo C terreno yace encima de la roca estable

127 Clasificaciones del Terreno
Busque las condiciones siguientes: El tamaño de la partícula- Principalmente las partículas finas = la materia cohesiva Principalmente la arena tosca o la grava = la materia Granular La cohesión Se queda en grupos = la cohesión

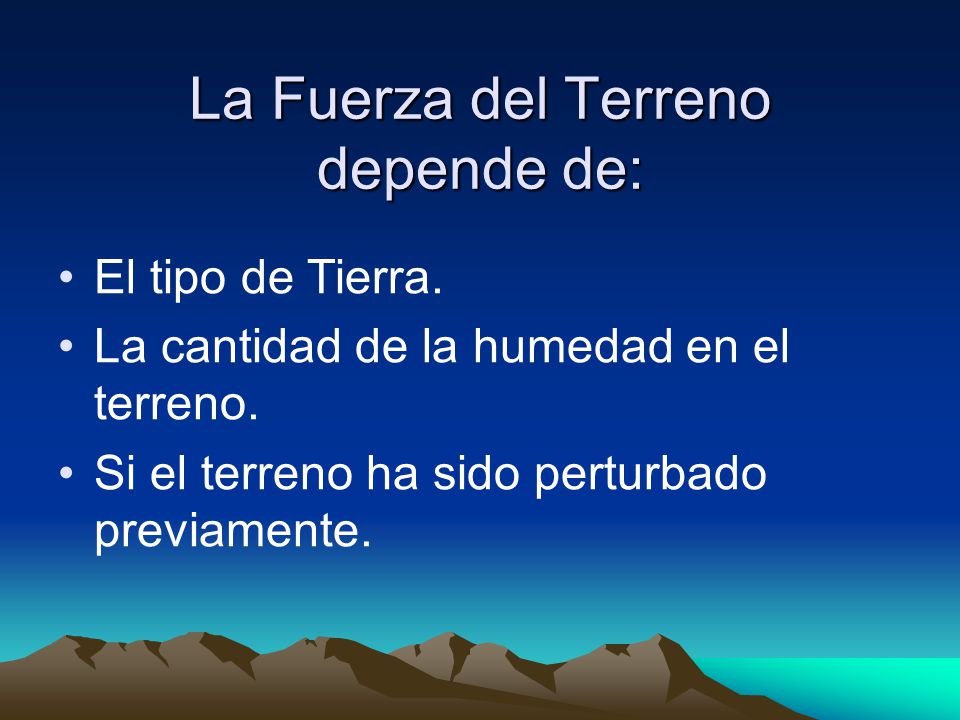

128 La Fuerza del Terreno depende de:
El tipo de Tierra. La cantidad de la humedad en el terreno. Si el terreno ha sido perturbado previamente.

129 La Adición de Agua El Peso adicional La erosión de la Pared de Zanja
la Presión Hidrostática La erosión de la Pared de Zanja el movimiento de agua mueve típicamente el terreno La Congelación y el Deshiela tiene como resultado las grietas & la cohesión falsa La ELIMINACION DE AGUA del SUELO ES CRITICA

130 COMPONENTES del TERRENO
Arcilla: Compuesto de partículas minerales menos de 0,002 Mm de diámetro Legamo: Los fragmentos individuales del mineral que son de 0,002 a 0,05 Mm de diámetro. Arena: Los fragmentos individuales de la roca o el mineral que son de diámetro de 0,05 a 2,0 Mm de diámetro. Grava: Puede ser o angular o redondeada.

131 TERRENO COHESIVO La tierra con un mucho contenido de arcilla que tiene la fuerza cohesiva. No desmenuza. Puede ser excavado con cuestas verticales de lado. Es difícil de romper cuando seca. Puede ser moldeado. Exhibe la cohesión significativa aún cuando sumergido.

132 TERRENO GRANULAR Los terrenos que incluyen grava, la arena, el legamo.
Muy poco contenido de arcilla. No tiene fuerza cohesiva. Algunas tierras granulares húmedas exhiben la cohesión aparente. No puede ser moldeado cuándo húmedo y desmenuza fácilmente cuando seca.

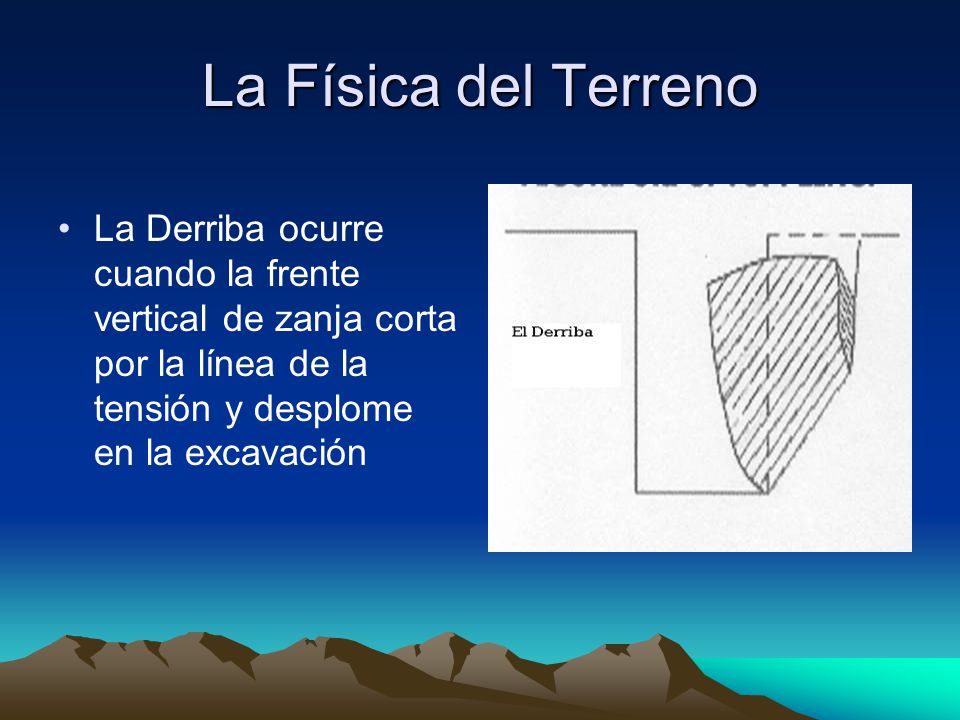

133 La Física del Terreno La Derriba ocurre cuando la frente vertical de zanja corta por la línea de la tensión y desplome en la excavación

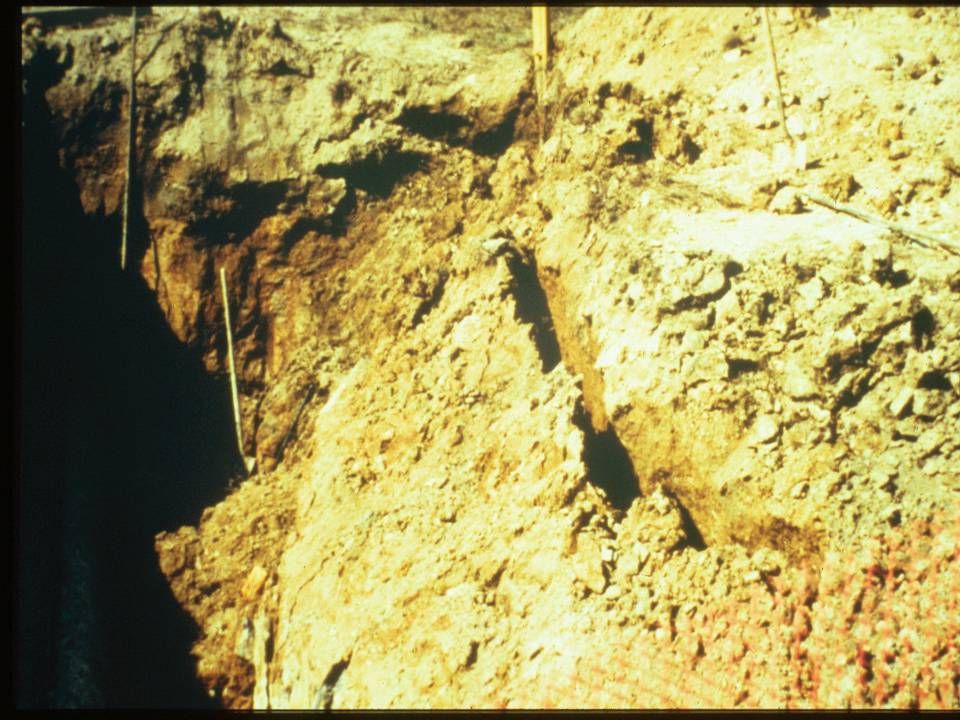

134 Derrumbe en una Zanja

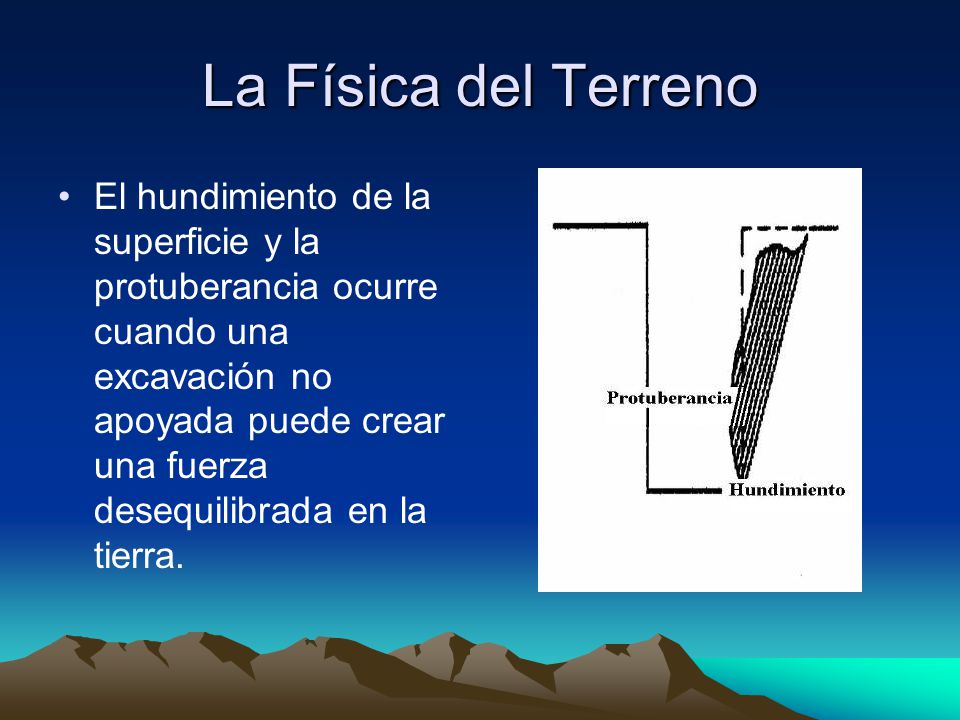

135 La Física del Terreno El hundimiento de la superficie y la protuberancia ocurre cuando una excavación no apoyada puede crear una fuerza desequilibrada en la tierra.

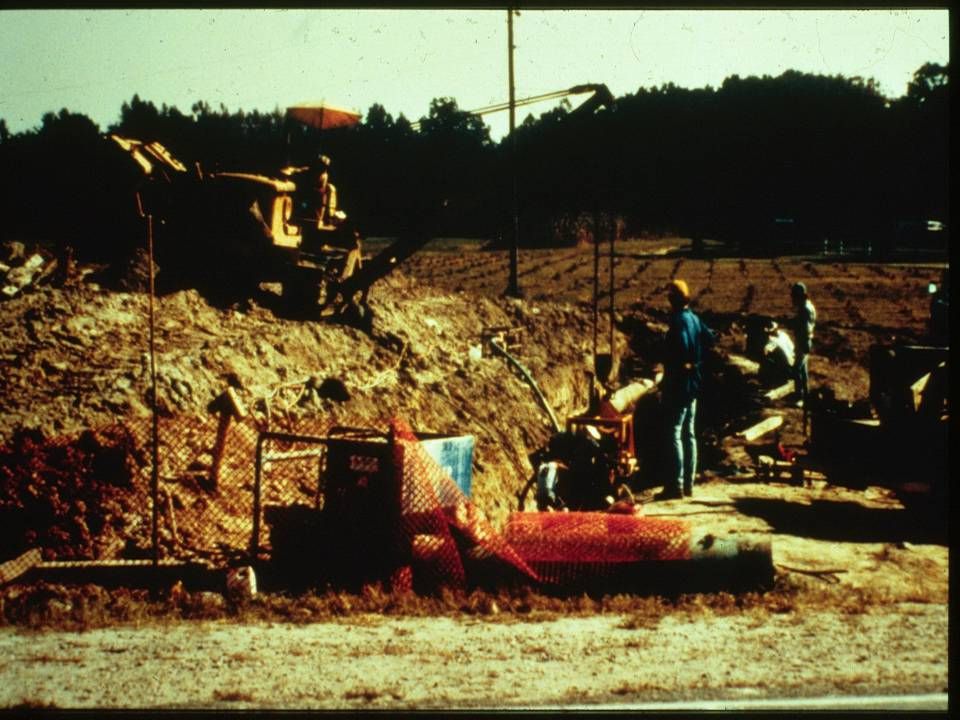

136 ¿Puede el peso de esta grúa causar una protuberancia?

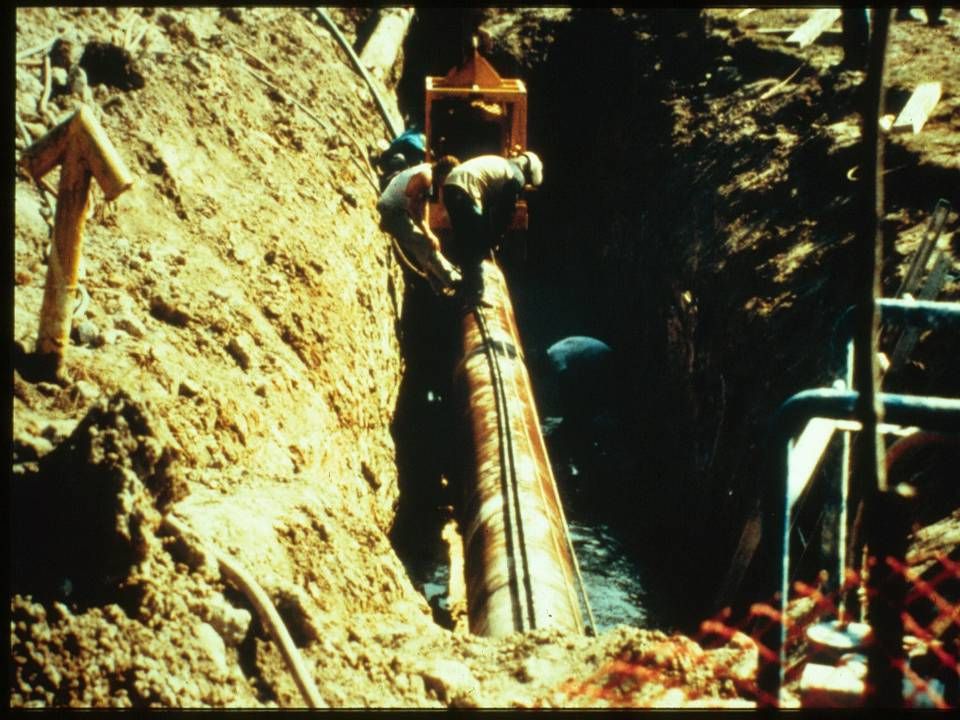

137 ¿Dónde está la grúa? ¿Es la linea de gas apoyada? ¿Apuntalamiento?

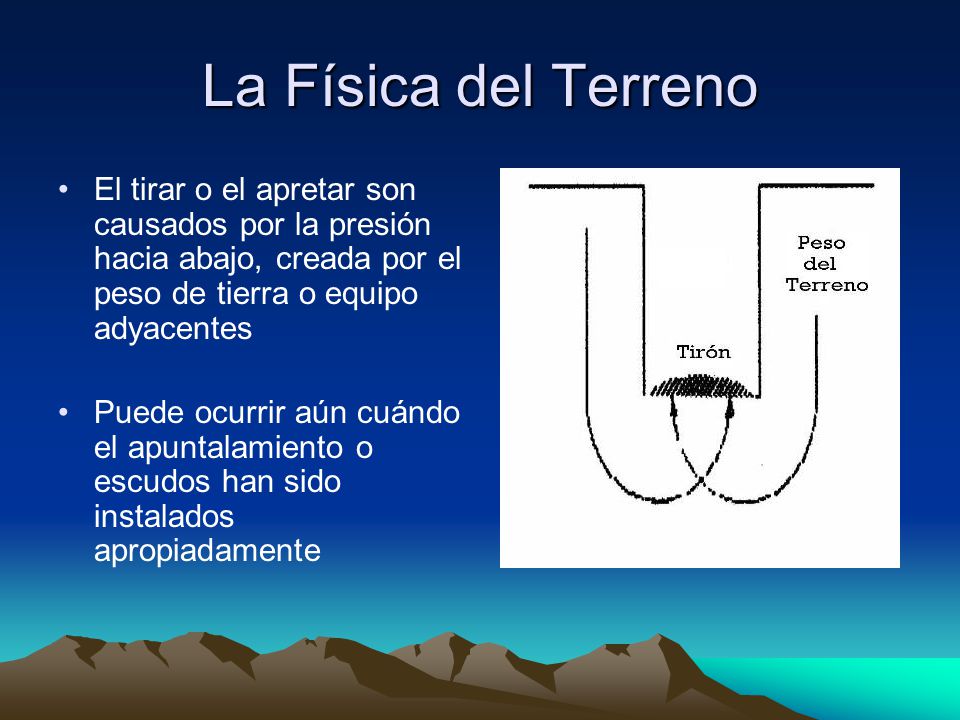

138 La Física del Terreno El tirar o el apretar son causados por la presión hacia abajo, creada por el peso de tierra o equipo adyacentes Puede ocurrir aún cuándo el apuntalamiento o escudos han sido instalados apropiadamente

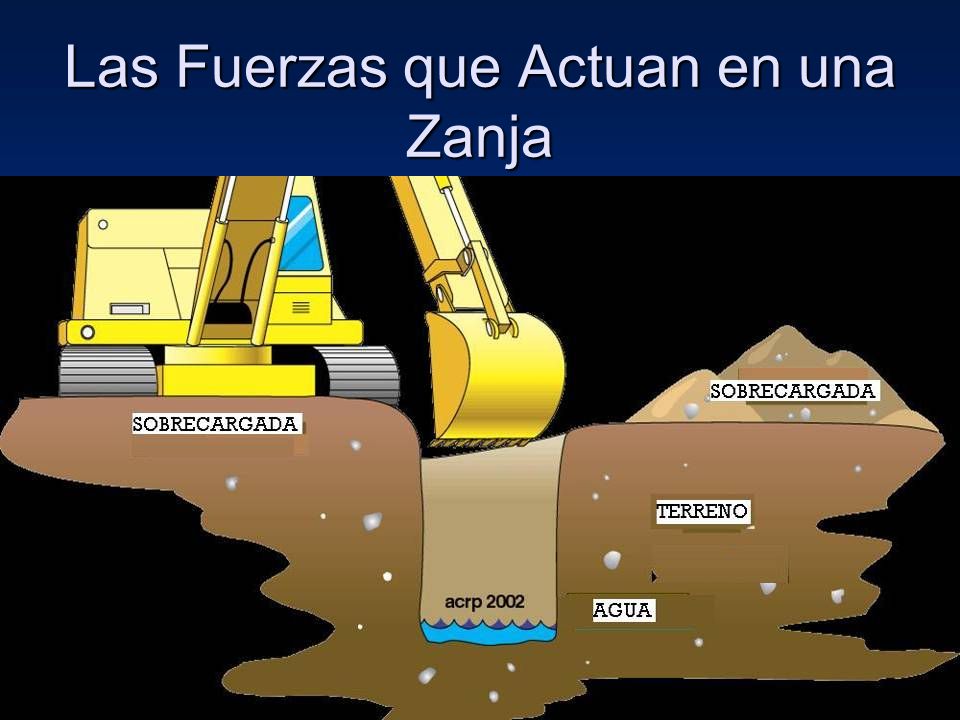

139 Las Fuerzas que Actuan en una Zanja
© ACR Publications Used By Permission

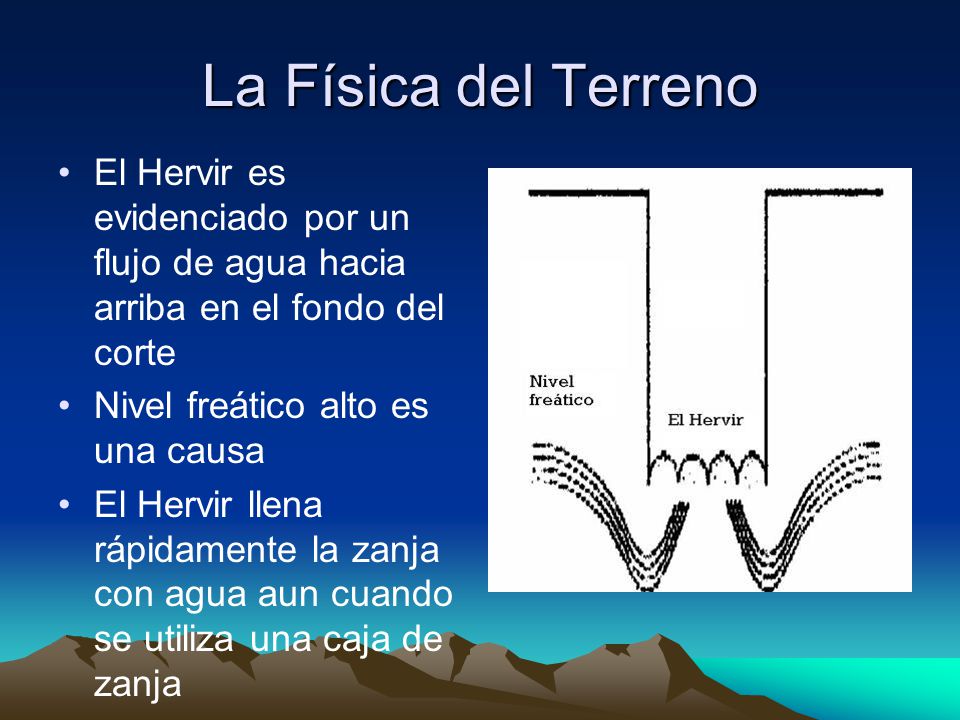

140 La Física del Terreno El Hervir es evidenciado por un flujo de agua hacia arriba en el fondo del corte Nivel freático alto es una causa El Hervir llena rápidamente la zanja con agua aun cuando se utiliza una caja de zanja

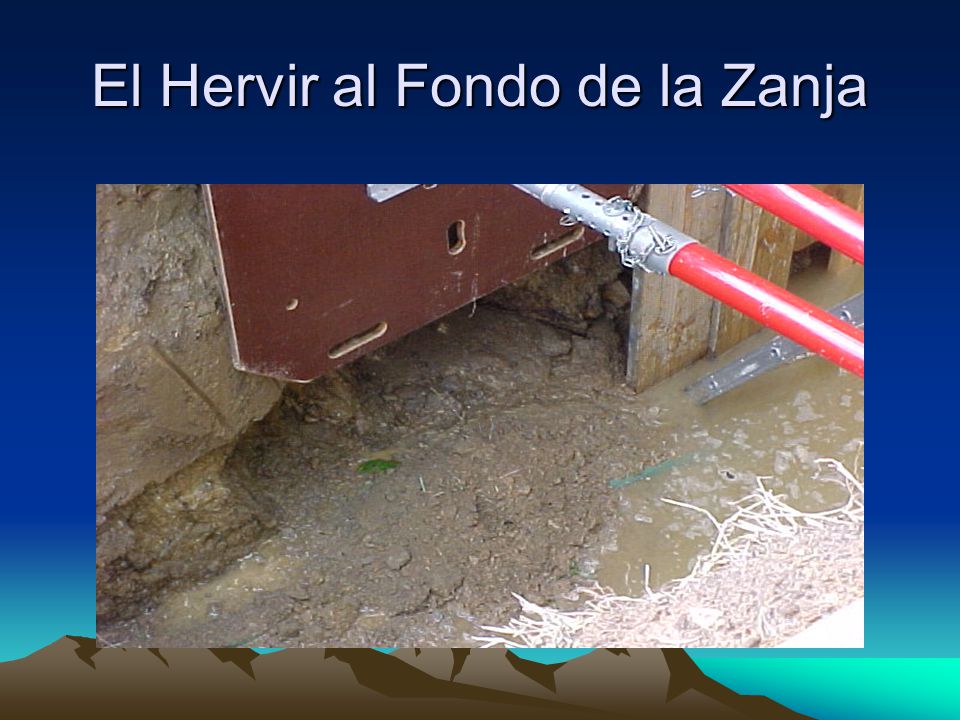

141 El Hervir al Fondo de la Zanja

142 La Física del Terreno Las grietas de la tensión generalmente forma en una distancia horizontal de 0,5 - 7,5 veces la profundidad de la zanja

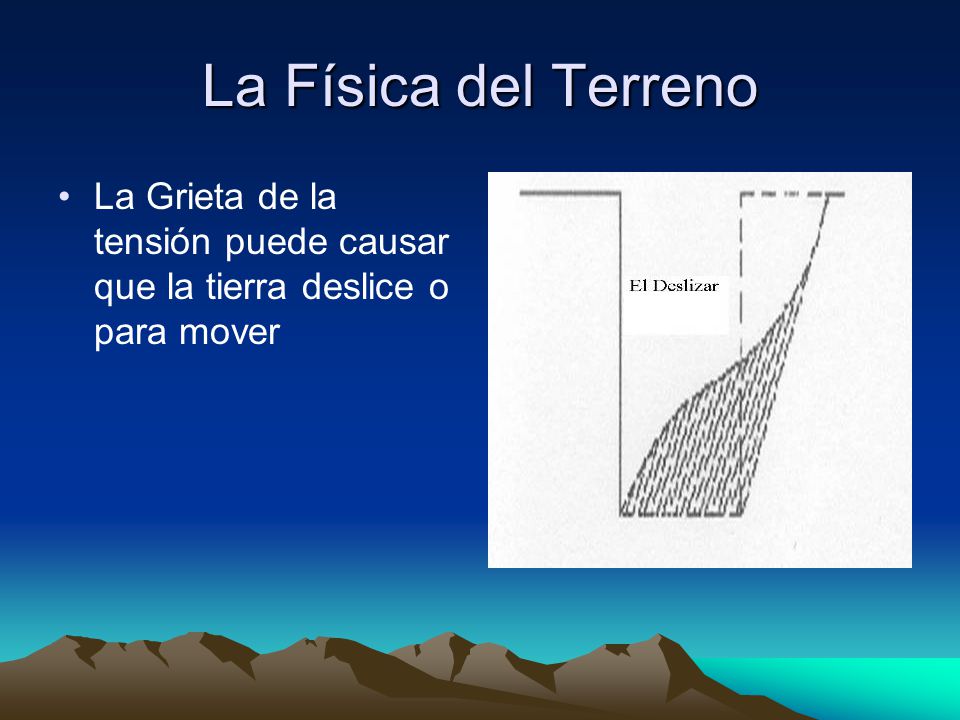

143 La Física del Terreno La Grieta de la tensión puede causar que la tierra deslice o para mover

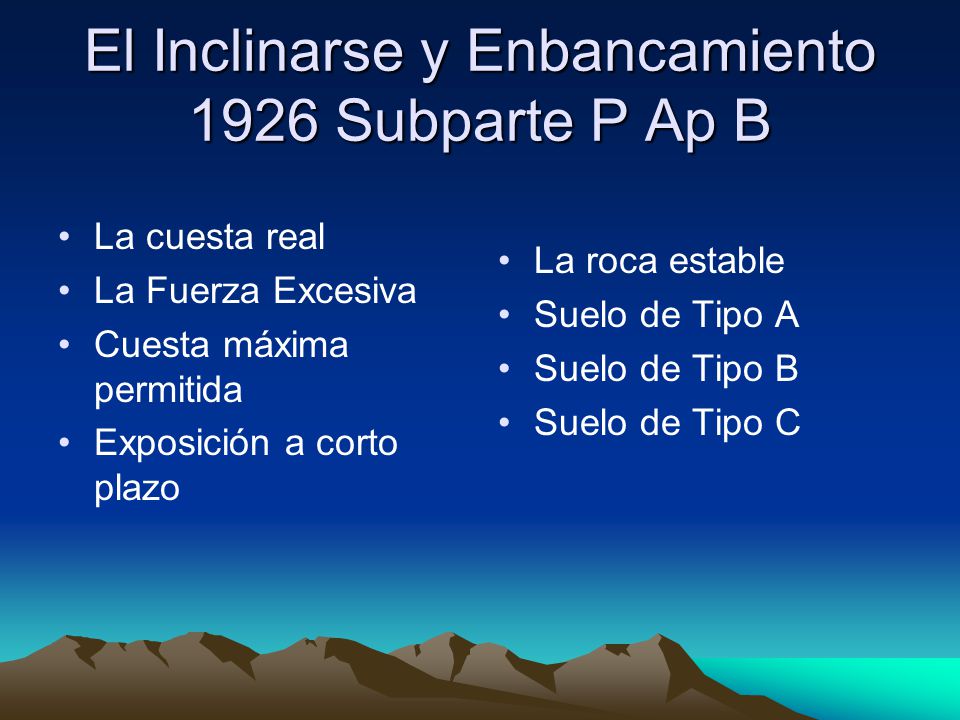

144 El Inclinarse y Enbancamiento 1926 Subparte P Ap B
La cuesta real La Fuerza Excesiva Cuesta máxima permitida Exposición a corto plazo La roca estable Suelo de Tipo A Suelo de Tipo B Suelo de Tipo C

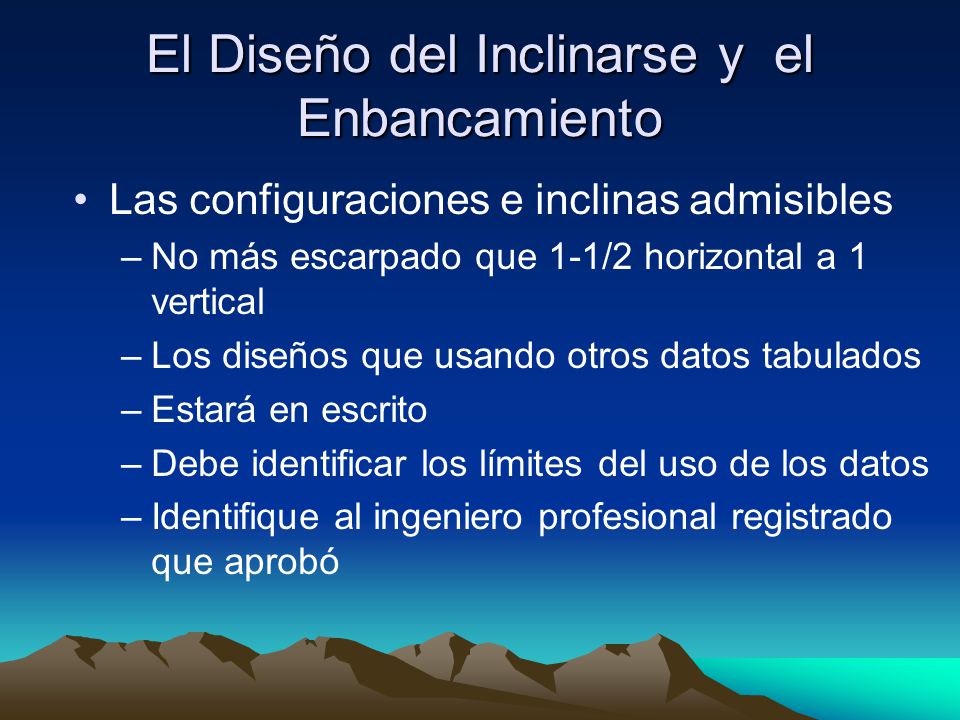

145 El Diseño del Inclinarse y el Enbancamiento
Las configuraciones e inclinas admisibles No más escarpado que 1-1/2 horizontal a 1 vertical Los diseños que usando otros datos tabulados Estará en escrito Debe identificar los límites del uso de los datos Identifique al ingeniero profesional registrado que aprobó

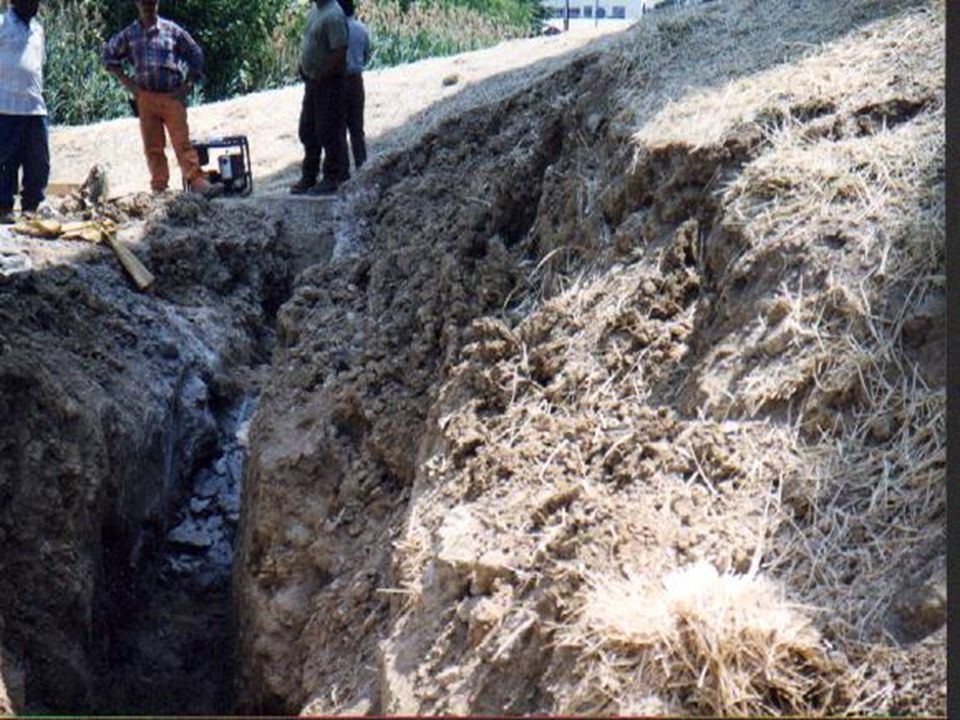

146 ¿Trató de inclinar?

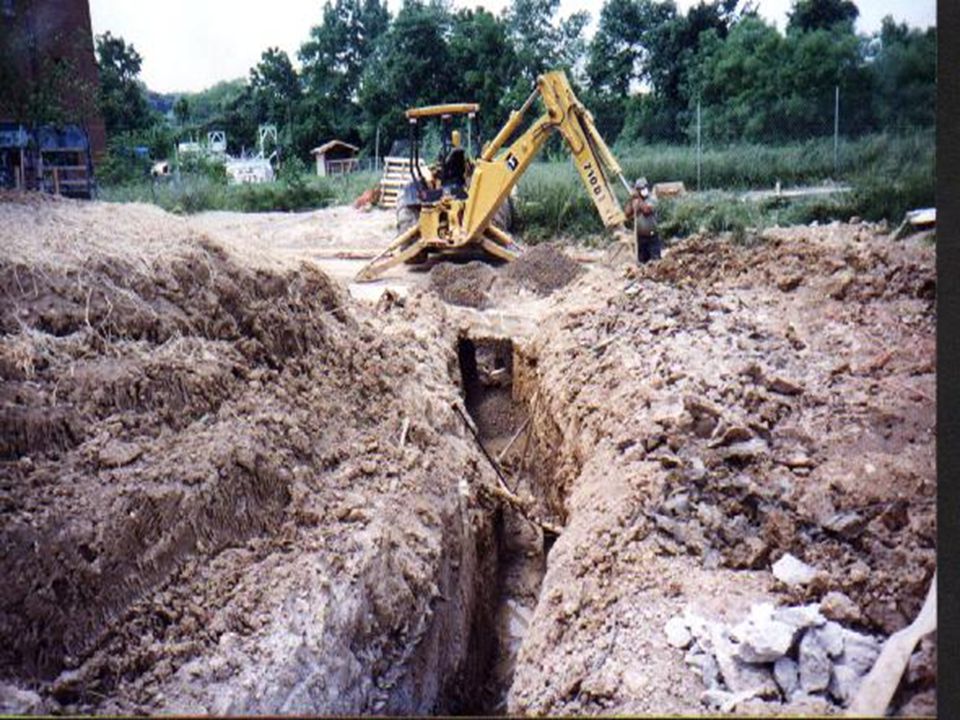

147 Escalonamiento?

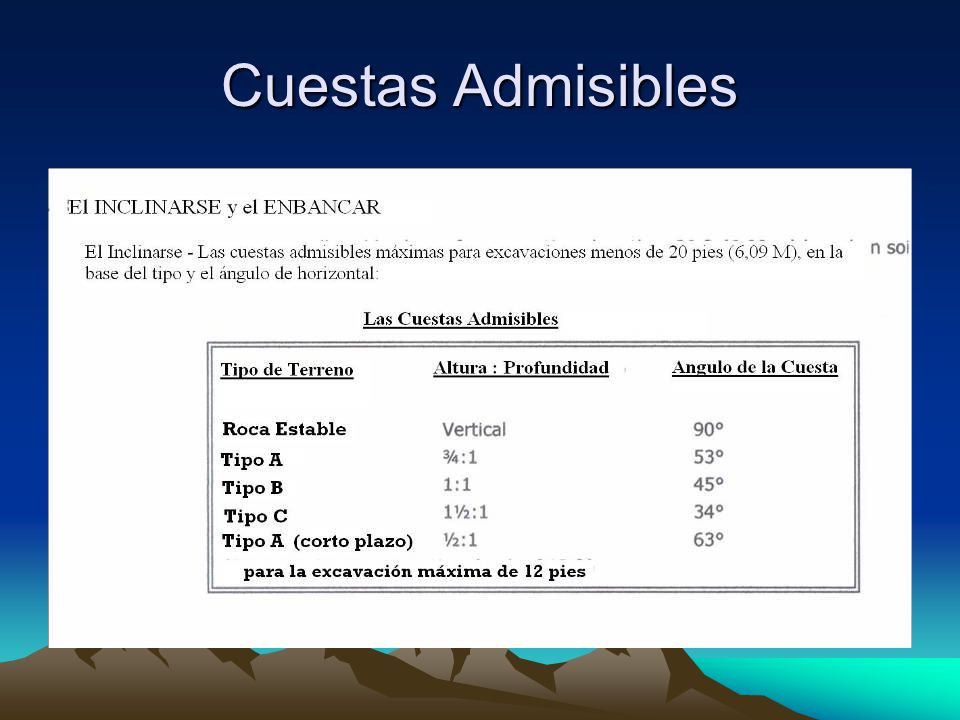

148 Cuestas Admisibles

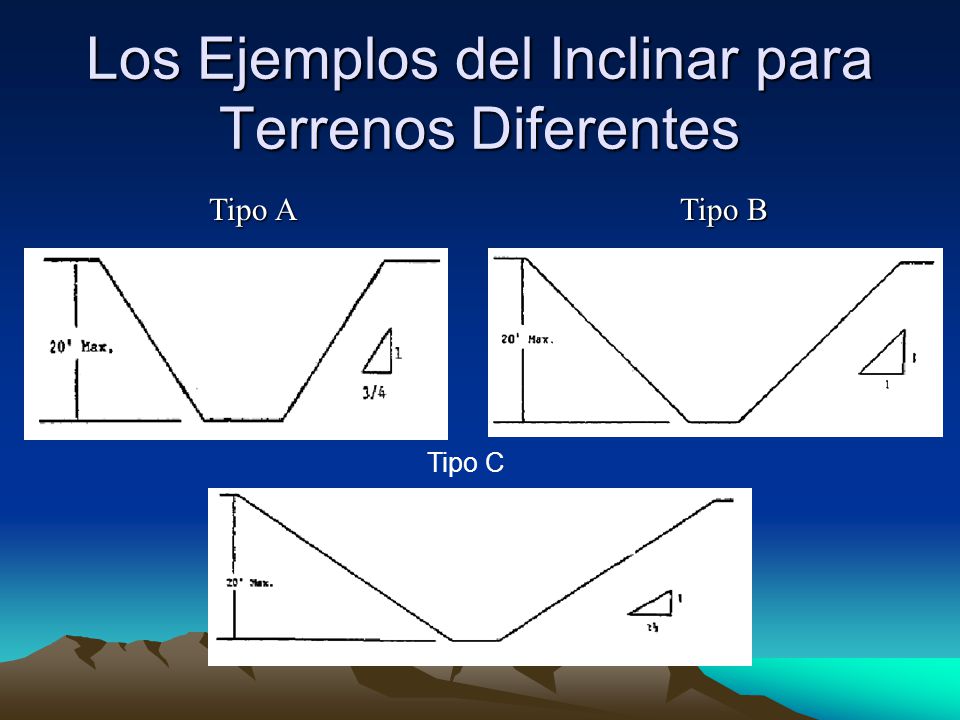

149 Los Ejemplos del Inclinar para Terrenos Diferentes
Tipo A Tipo B Tipo C

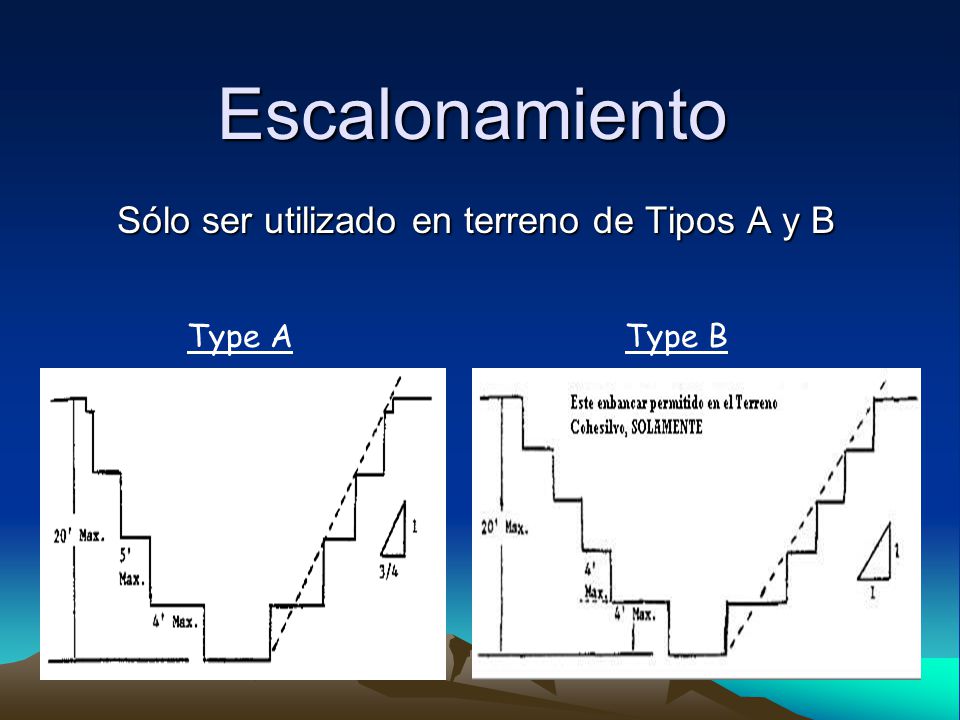

150 Sólo ser utilizado en terreno de Tipos A y B
Escalonamiento Sólo ser utilizado en terreno de Tipos A y B Type A Type B

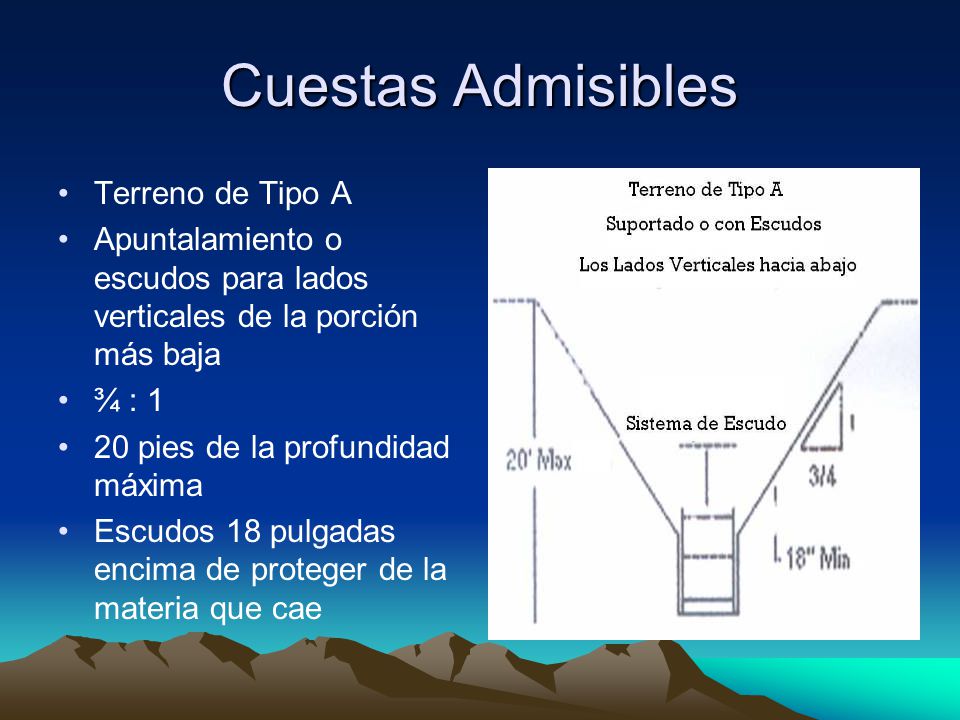

151 Cuestas Admisibles Terreno de Tipo A
Apuntalamiento o escudos para lados verticales de la porción más baja ¾ : 1 20 pies de la profundidad máxima Escudos 18 pulgadas encima de proteger de la materia que cae

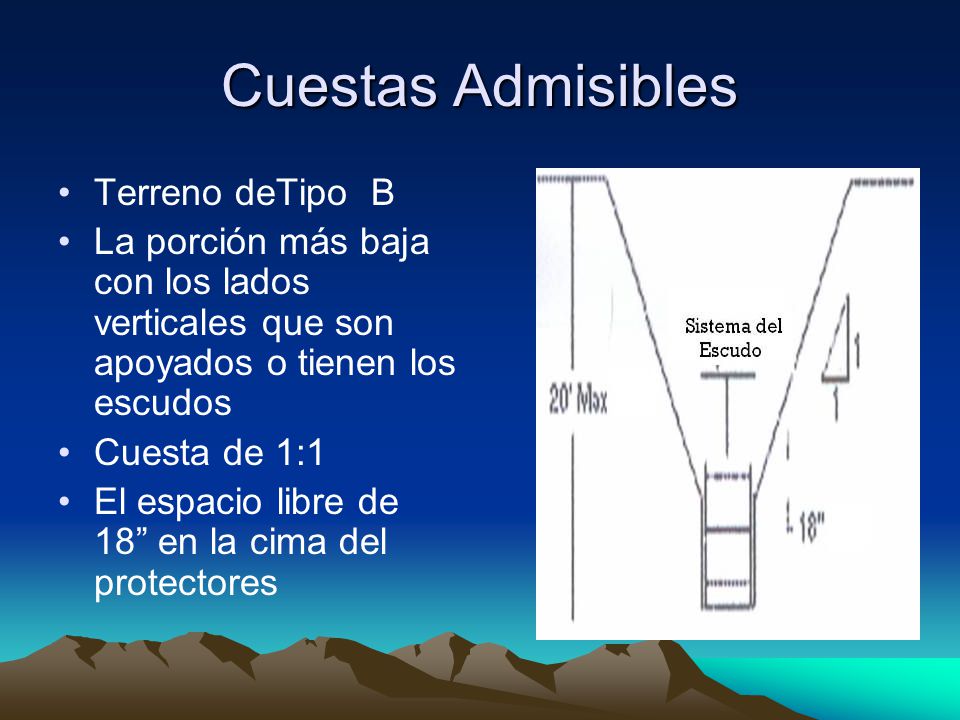

152 Cuestas Admisibles Terreno deTipo B
La porción más baja con los lados verticales que son apoyados o tienen los escudos Cuesta de 1:1 El espacio libre de 18” en la cima del protectores

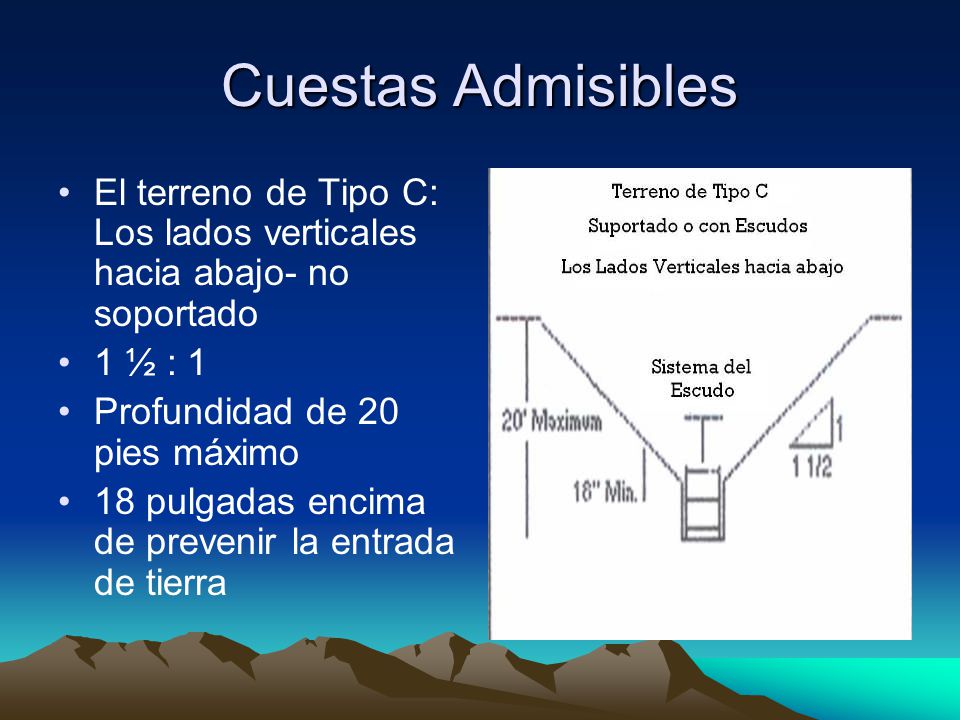

153 Cuestas Admisibles El terreno de Tipo C: Los lados verticales hacia abajo- no soportado 1 ½ : 1 Profundidad de 20 pies máximo 18 pulgadas encima de prevenir la entrada de tierra

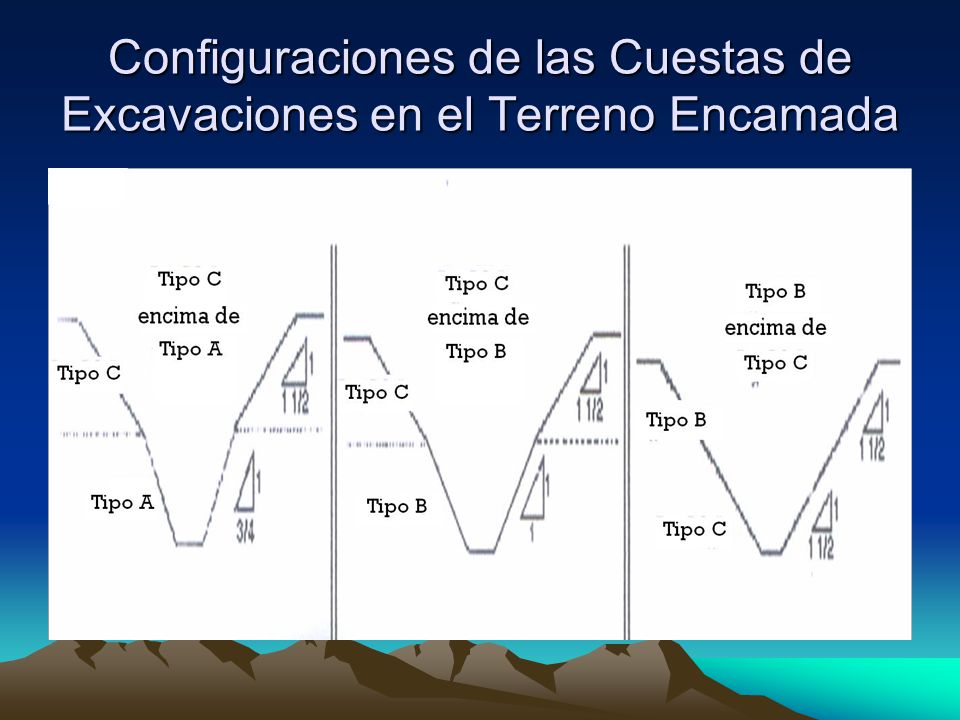

154 Configuraciones de las Cuestas de Excavaciones en el Terreno Encamada

155 Configuraciones de las Cuestas de Excavaciones en el Terreno Encamada

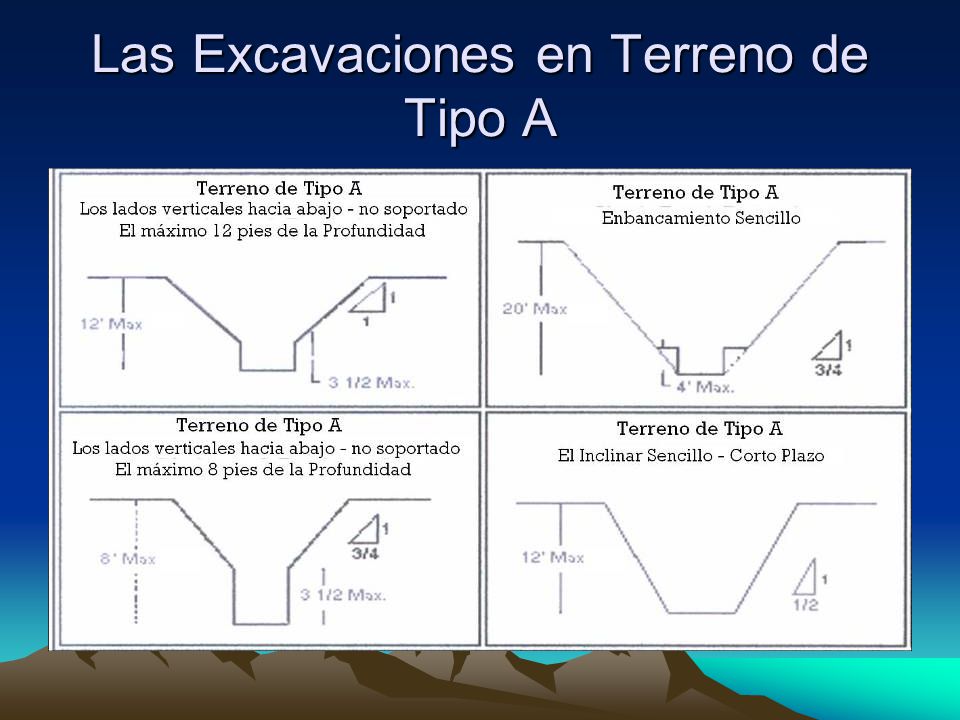

156 Las Excavaciones en Terreno de Tipo A

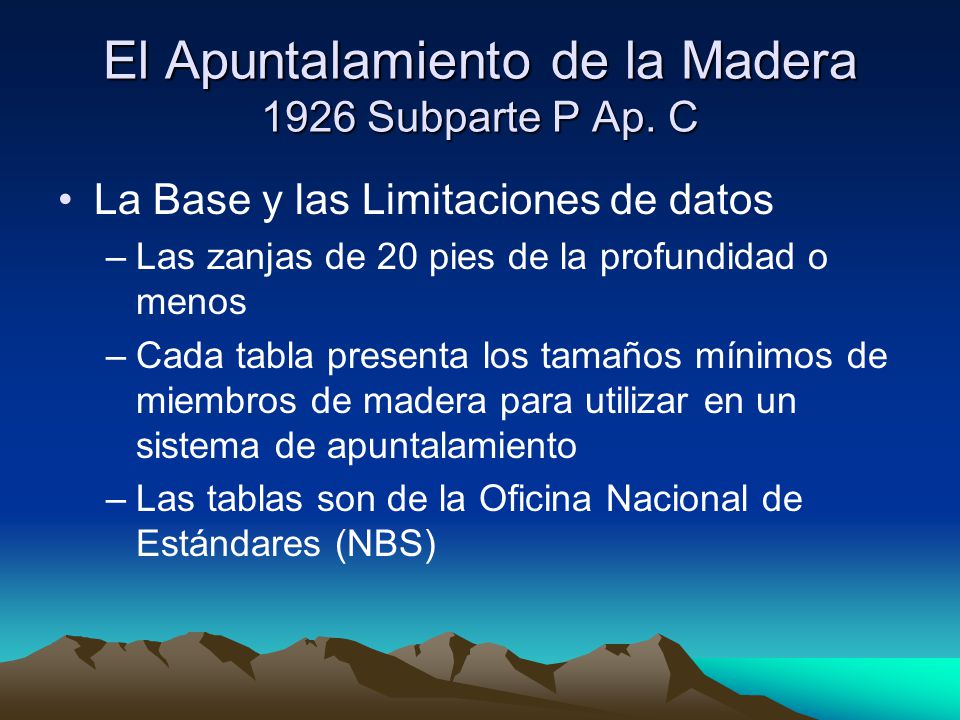

157 El Apuntalamiento de la Madera 1926 Subparte P Ap. C
La Base y las Limitaciones de datos Las zanjas de 20 pies de la profundidad o menos Cada tabla presenta los tamaños mínimos de miembros de madera para utilizar en un sistema de apuntalamiento Las tablas son de la Oficina Nacional de Estándares (NBS)

158 Sistema de madera siendo construido

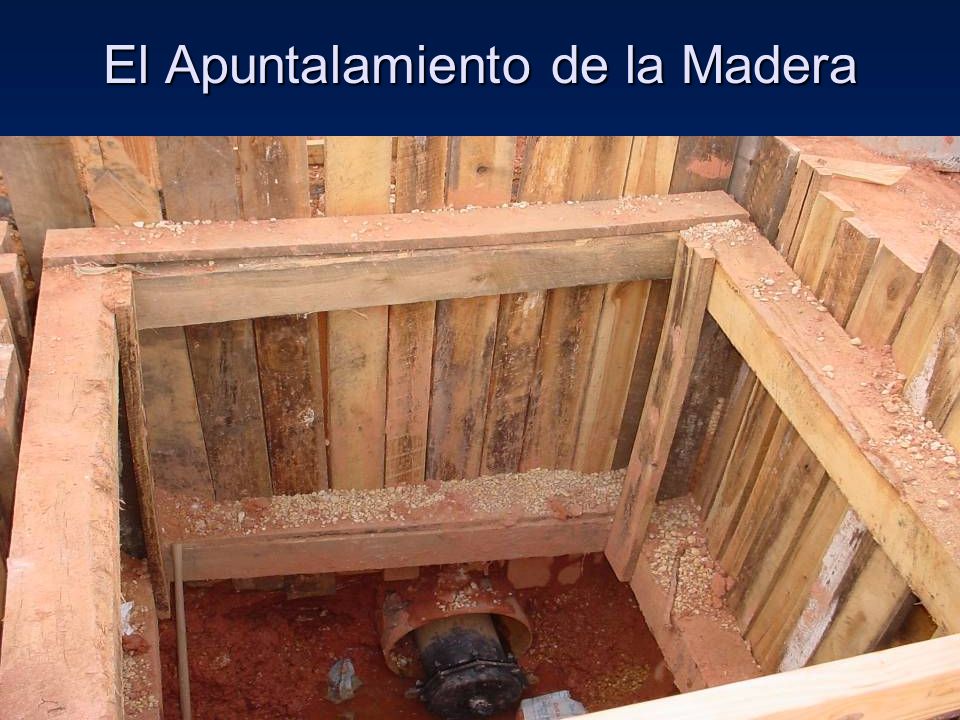

159 El Apuntalamiento de la Madera
Sistema de Madera en su lugar

160 El Apuntalamiento de la Madera

161 El Apuntalamiento Hidráulico de Aluminio 1926 Subparte P Ap D
La base y las limitaciones de datos Los Relieves verticales y Rieles horizontales Propiedades equivalentes de fuerza 2 pulgadas del diámetro de dentro del cilíndro - la capacidad segura mínima de no menos de lbs de la compresión en la extensión máxima 3 pulgadas del diámetro de dentro del cilíndro - la capacidad no menos de lbs la carga axial de la compresión El mínimo de 3 relieves verticales espaciado igualmente

162 El Apuntalamiento Hidráulico de Aluminio

163 El Apuntalamiento Hidráulico de Aluminio

164 Aluminum Hydraulic El Apuntalamiento Hidráulico de Aluminio

165 El Apuntalamiento Hidráulico de Aluminio

166 Spot-bracing Usage El Apuntalamiento hidráulico de aluminio

167 El Apuntalamiento Hidráulico de Aluminio
Apuntalamiento neumático con ventilación usado en el rescate

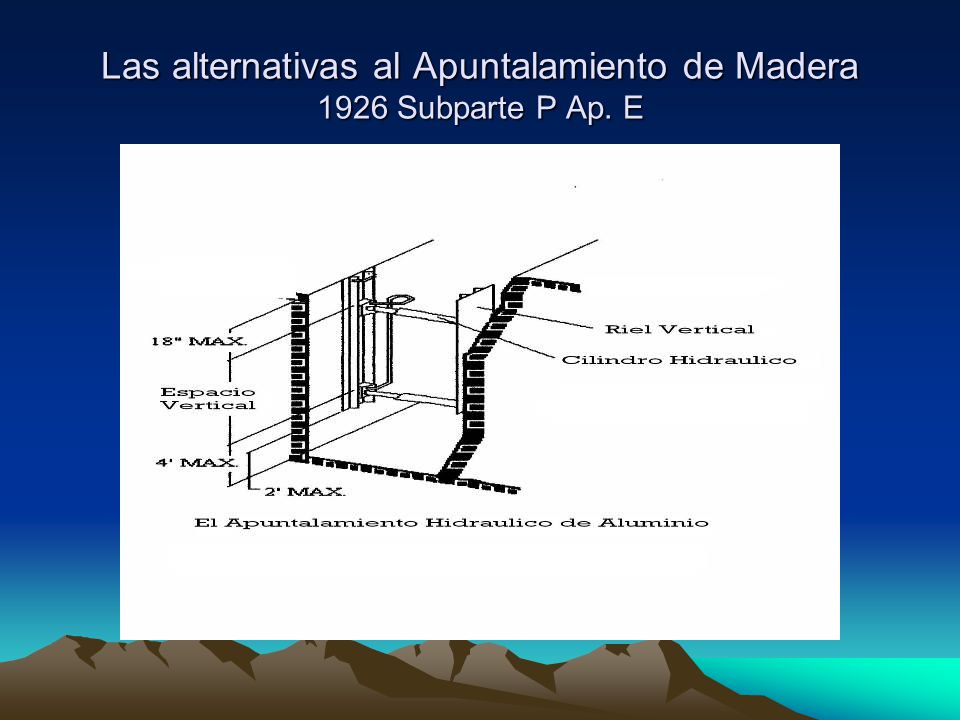

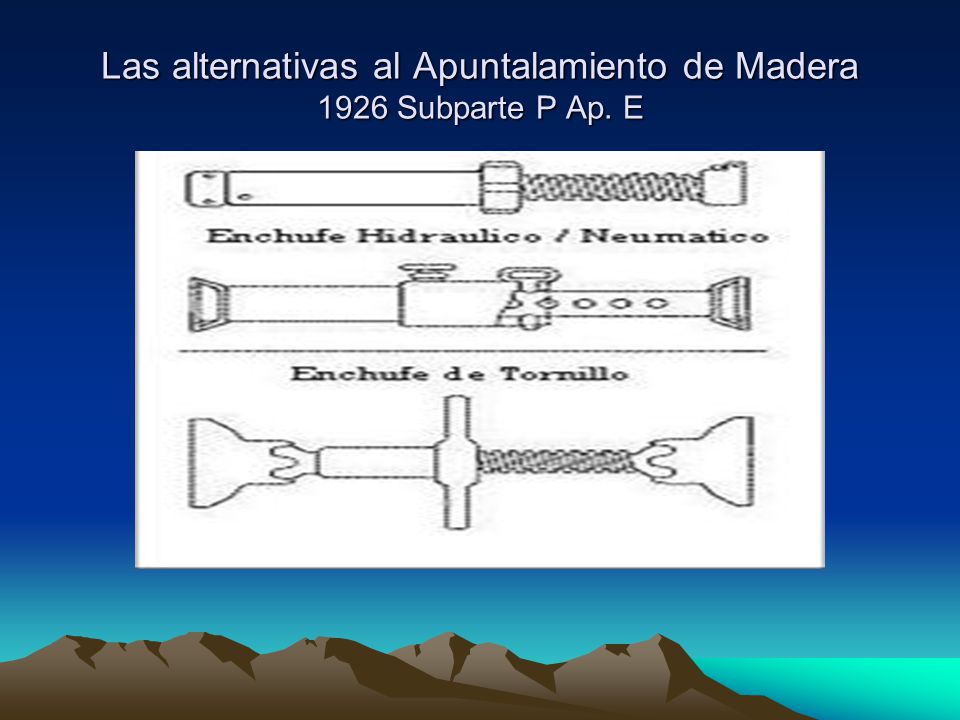

168 Las alternativas al Apuntalamiento de Madera 1926 Subparte P Ap. E

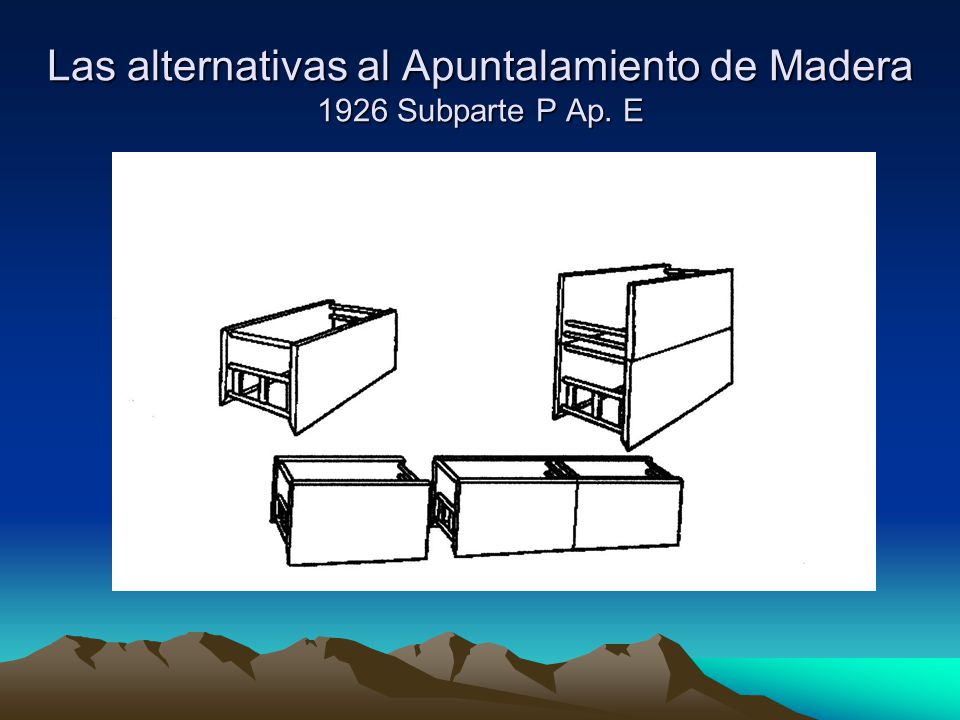

169 Las alternativas al Apuntalamiento de Madera 1926 Subparte P Ap. E

170 Las alternativas al Apuntalamiento de Madera 1926 Subparte P Ap. E

171 Apuntalamiento neumatico con ventilación siendo utilizado en rescate

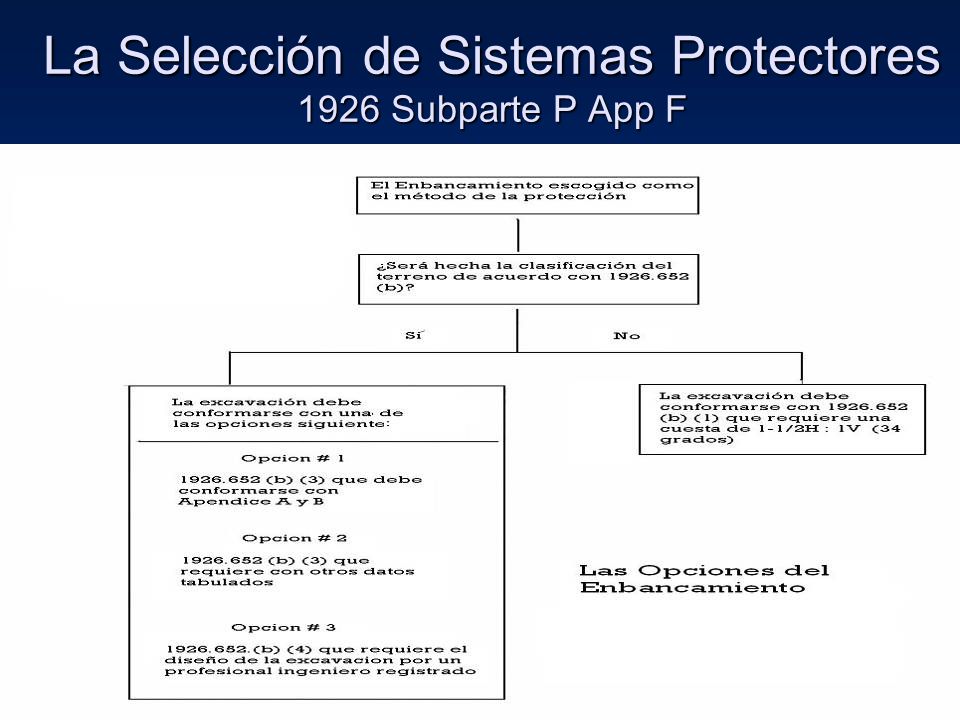

172 La Selección de Sistemas Protectores 1926 Subparte P App F

173 La Selección de Sistemas Protectores 1926 Subparte P App F

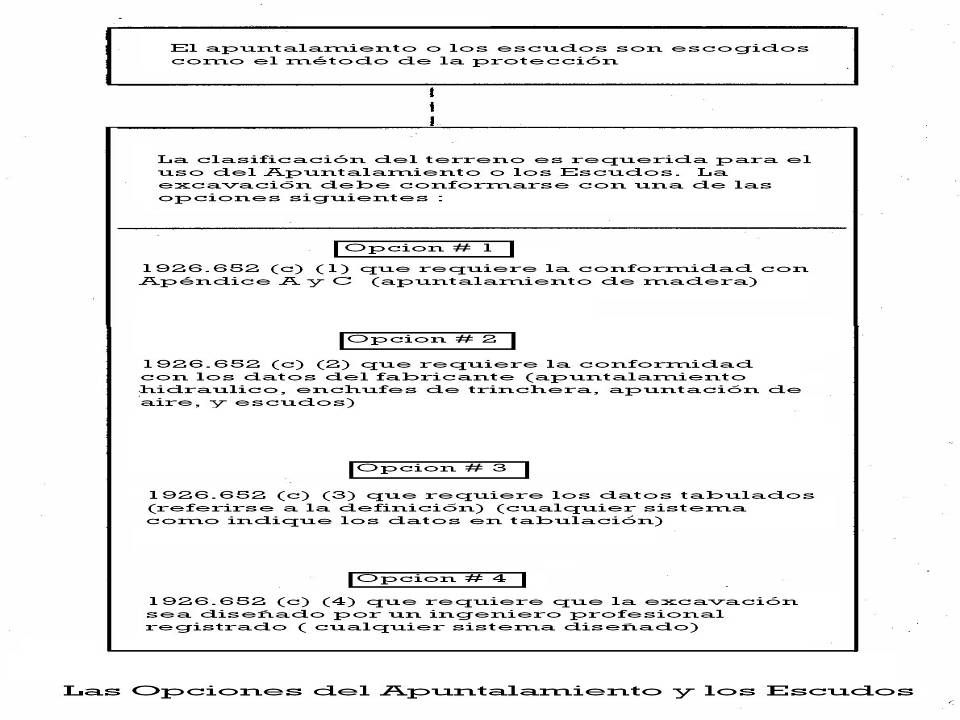

174

175 Otros Factores que Influyen Derrumbamientos
Las Zanjas que se Cruzan Terreno previamente Perturbado Vibración Carga sobrecargada Capas inclinadas El Secado / la Saturación El Tiempo independiente

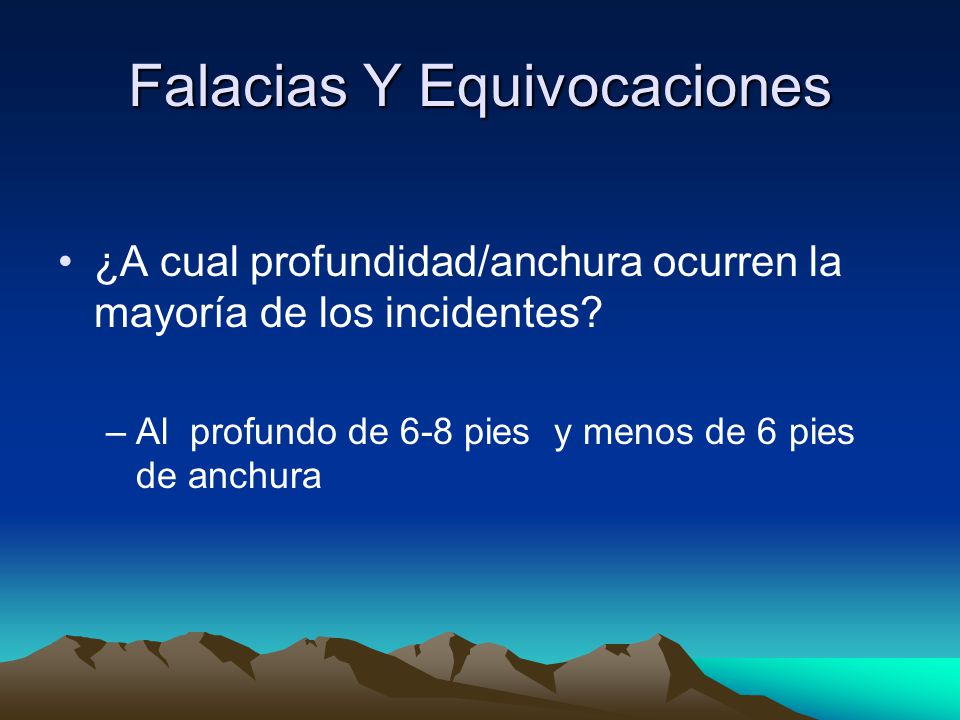

176 Falacias Y Equivocaciones
¿A cual profundidad/anchura ocurren la mayoría de los incidentes? Al profundo de 6-8 pies y menos de 6 pies de anchura

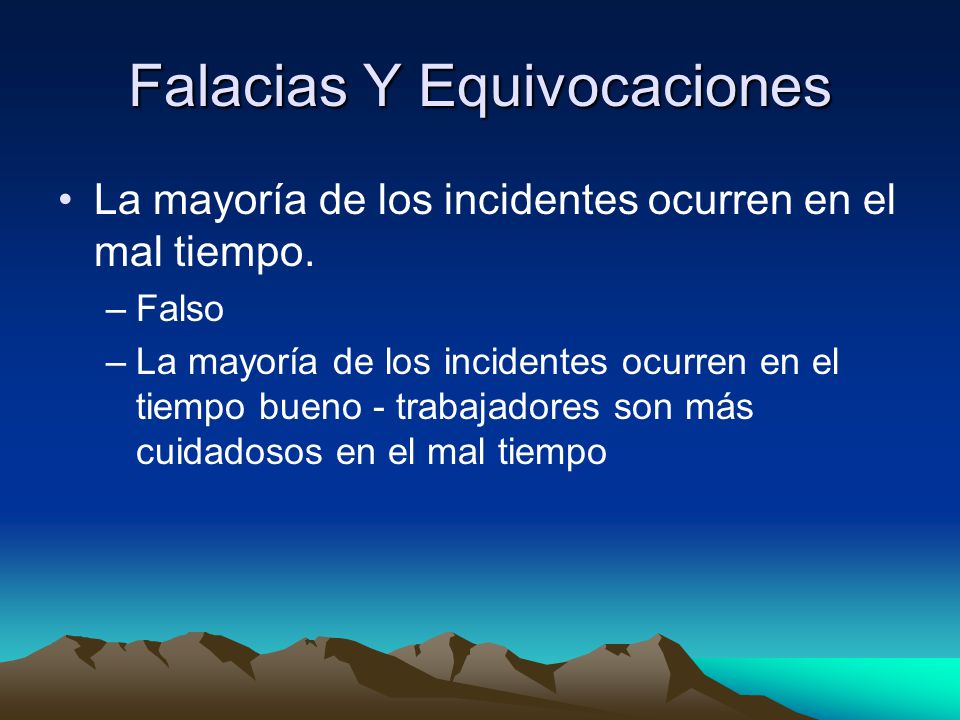

177 Falacias Y Equivocaciones
La mayoría de los incidentes ocurren en el mal tiempo. Falso La mayoría de los incidentes ocurren en el tiempo bueno - trabajadores son más cuidadosos en el mal tiempo Descongelando de la tierra. La tierra secando.

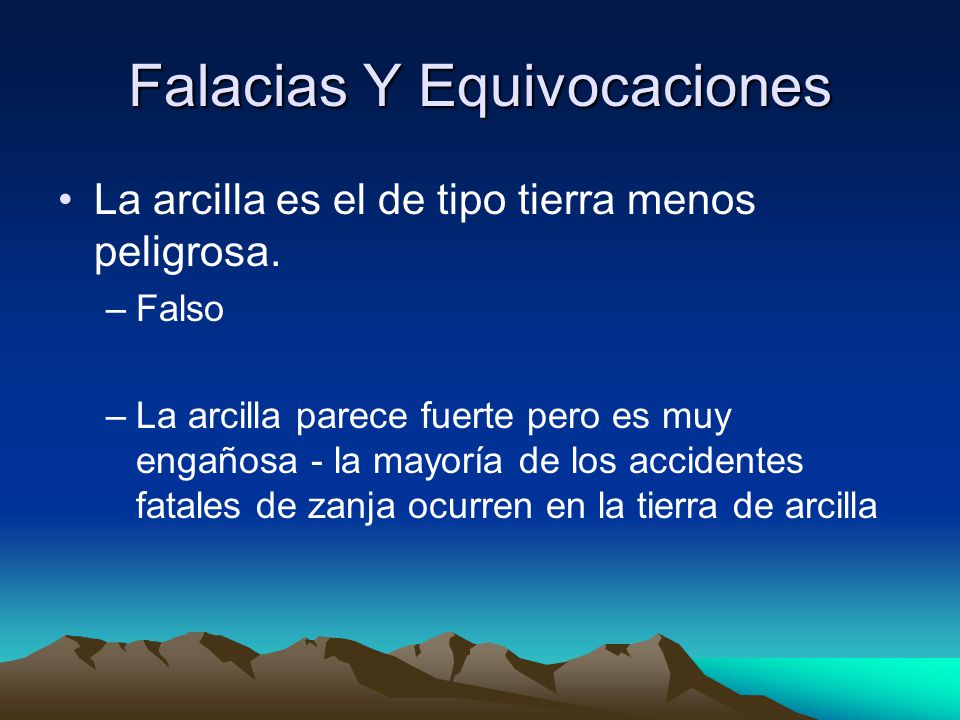

178 Falacias Y Equivocaciones
La arcilla es el de tipo tierra menos peligrosa. Falso La arcilla parece fuerte pero es muy engañosa - la mayoría de los accidentes fatales de zanja ocurren en la tierra de arcilla

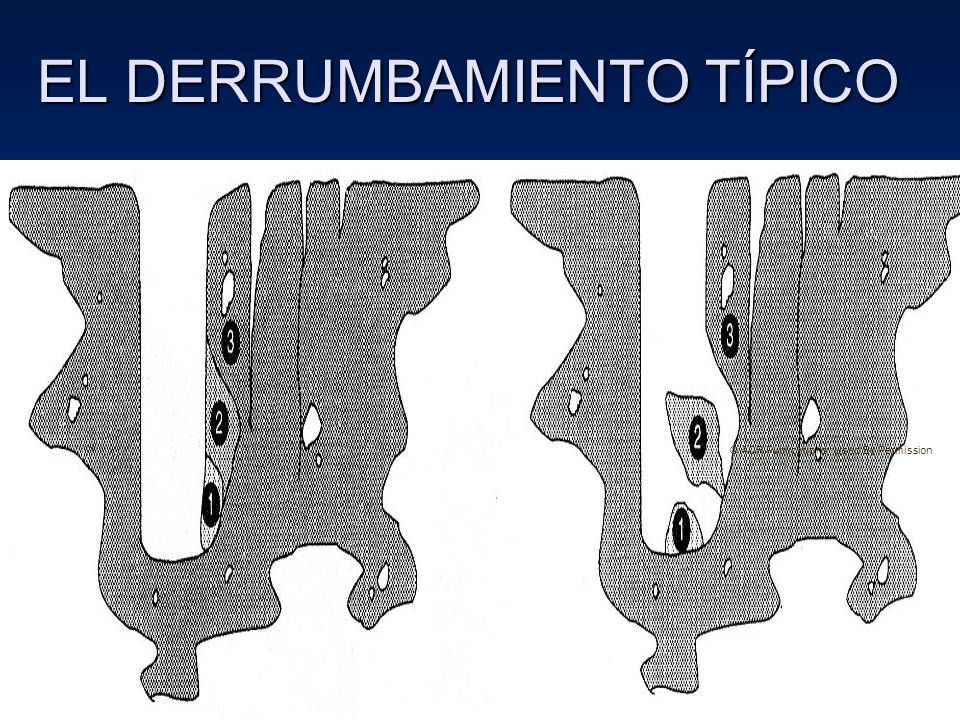

179 EL DERRUMBAMIENTO TÍPICO
© ACR Publications Used By Permission

180 El Resumen Las leyes, los reglamentos, los estándares de la excavación
Clasificación del Terreno El Probar del Terreno Las Responsabilidades de la Persona Competente Los Peligros de la Zanja Sistemas Protectores

181 ¡ Mantenga un sitio seguro del trabajo,
Y USTED PUEDE VOLVER EN CASA BIEN DE SALUD!
