Diseño estructurado GRAFCET

Presentación del tema: "Diseño estructurado GRAFCET"— Transcripción de la presentación:

1 Diseño estructurado GRAFCET
Pablo San Segundo C-206

2 Introducción IEC 60848 IEC : Diagramas de funciones secuenciales (SFC)

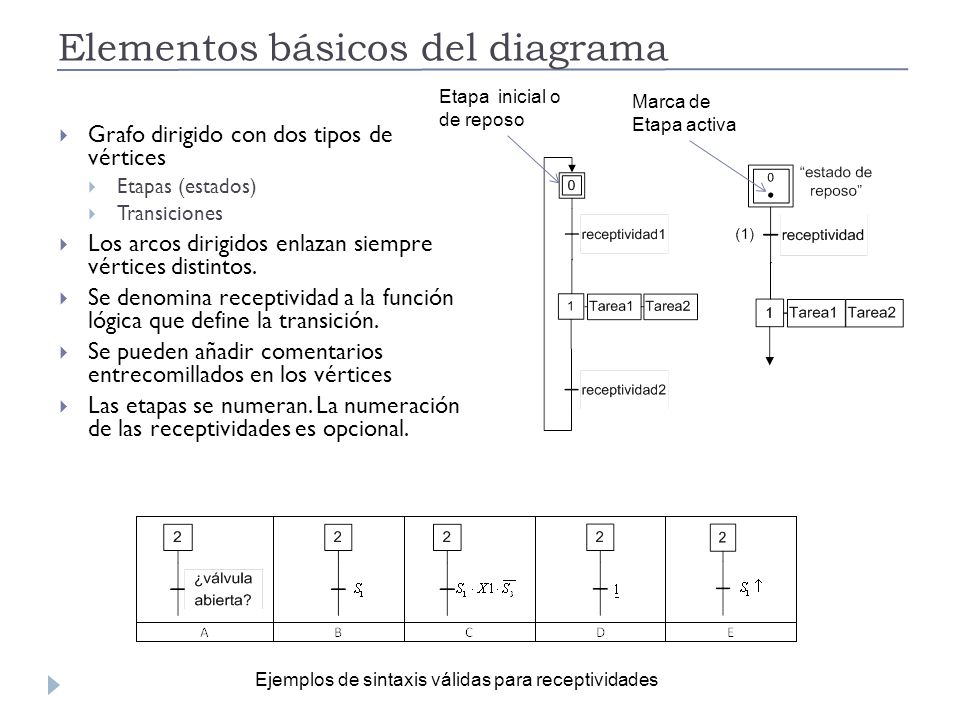

3 Elementos básicos del diagrama
Etapa inicial o de reposo Marca de Etapa activa Grafo dirigido con dos tipos de vértices Etapas (estados) Transiciones Los arcos dirigidos enlazan siempre vértices distintos. Se denomina receptividad a la función lógica que define la transición. Se pueden añadir comentarios entrecomillados en los vértices Las etapas se numeran. La numeración de las receptividades es opcional. Ejemplos de sintaxis válidas para receptividades

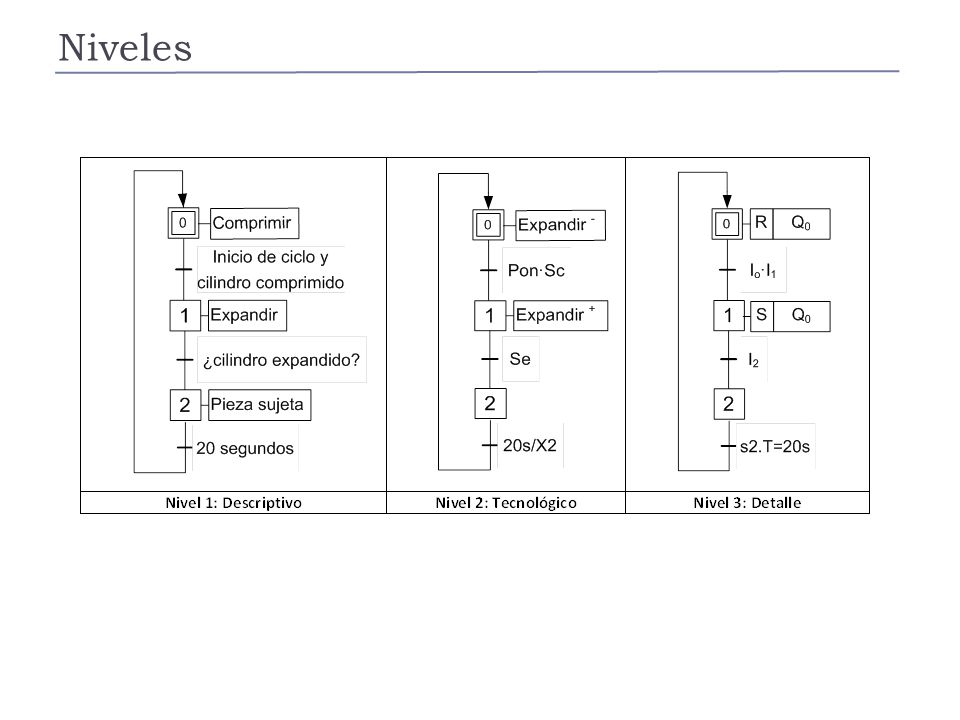

4 Niveles

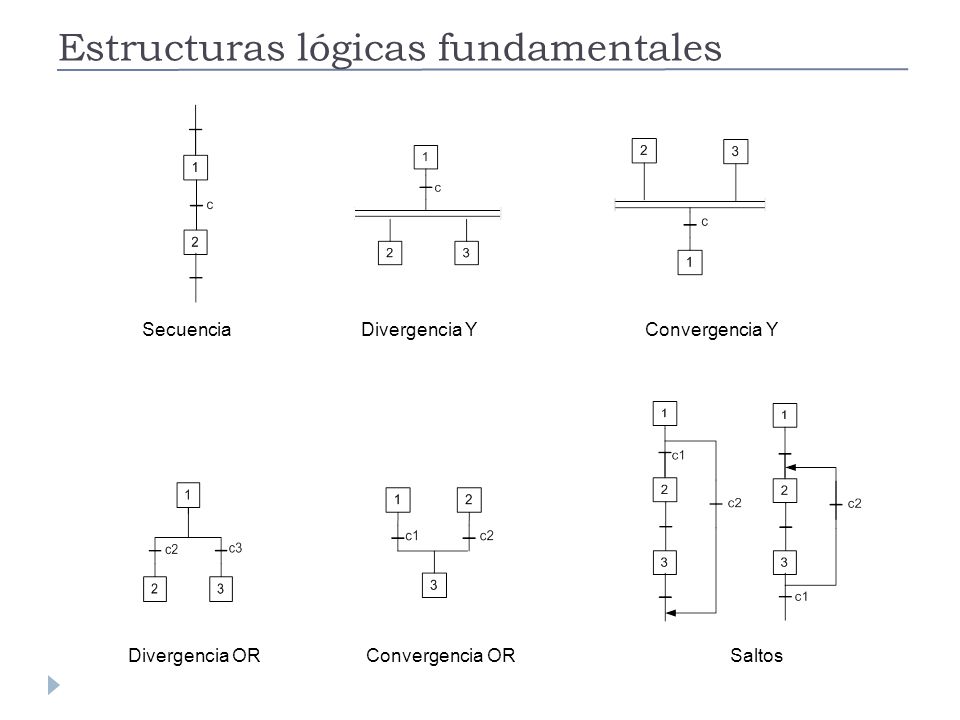

5 Estructuras lógicas fundamentales
Secuencia Divergencia Y Convergencia Y Divergencia OR Convergencia OR Saltos

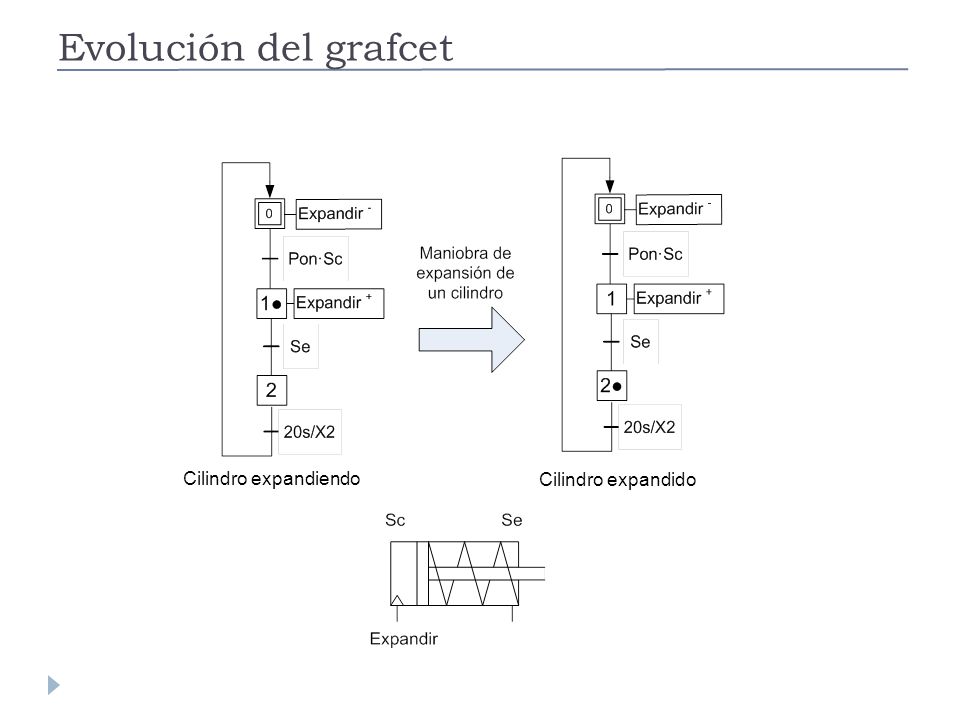

6 Evolución del grafcet Cilindro expandiendo Cilindro expandido

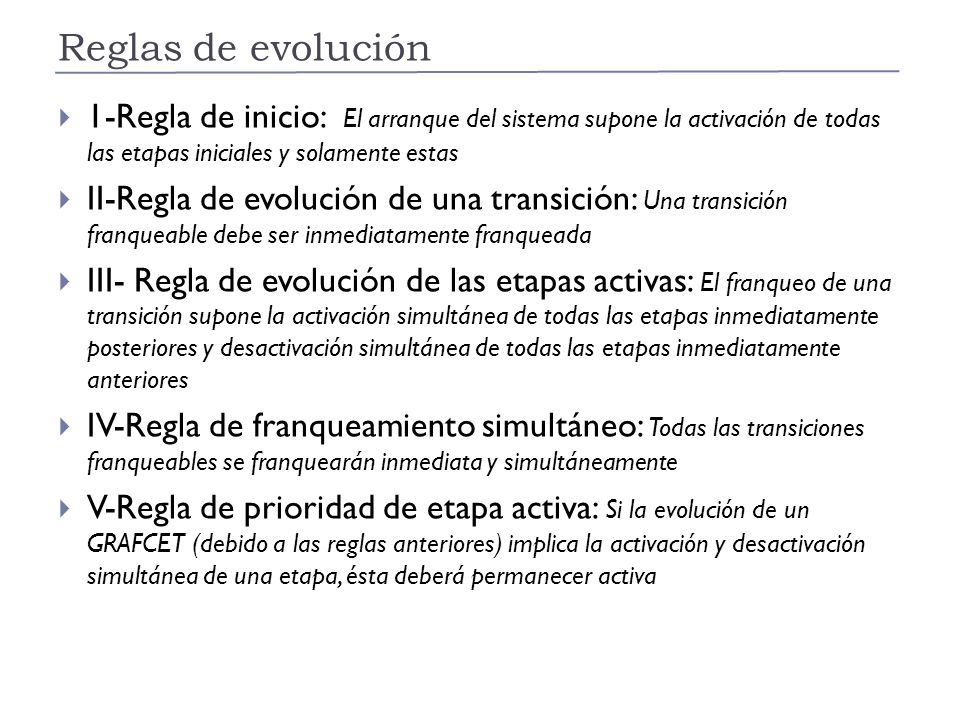

7 Reglas de evolución 1-Regla de inicio: El arranque del sistema supone la activación de todas las etapas iniciales y solamente estas II-Regla de evolución de una transición: Una transición franqueable debe ser inmediatamente franqueada III- Regla de evolución de las etapas activas: El franqueo de una transición supone la activación simultánea de todas las etapas inmediatamente posteriores y desactivación simultánea de todas las etapas inmediatamente anteriores IV-Regla de franqueamiento simultáneo: Todas las transiciones franqueables se franquearán inmediata y simultáneamente V-Regla de prioridad de etapa activa: Si la evolución de un GRAFCET (debido a las reglas anteriores) implica la activación y desactivación simultánea de una etapa, ésta deberá permanecer activa

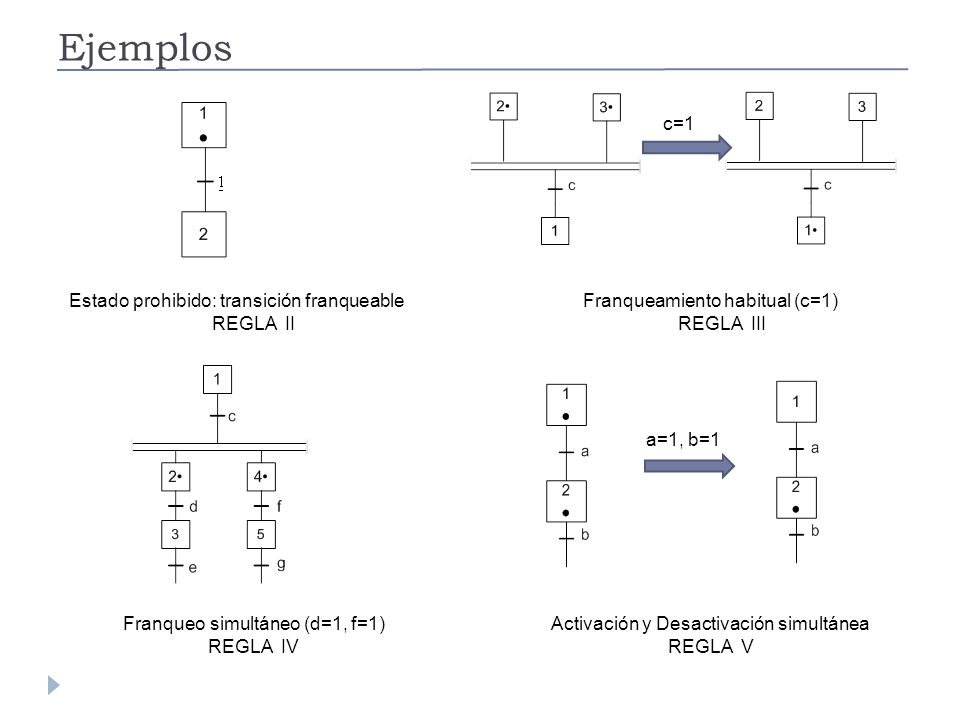

8 Ejemplos c=1 Estado prohibido: transición franqueable REGLA II
Franqueamiento habitual (c=1) REGLA III a=1, b=1 Franqueo simultáneo (d=1, f=1) REGLA IV Activación y Desactivación simultánea REGLA V

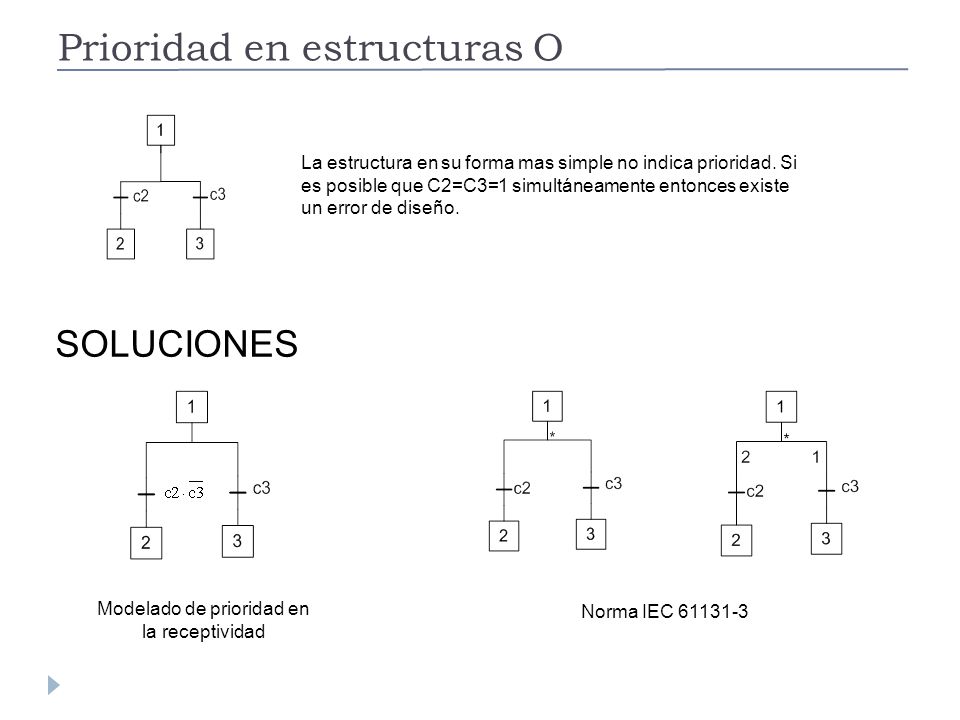

9 Prioridad en estructuras O
La estructura en su forma mas simple no indica prioridad. Si es posible que C2=C3=1 simultáneamente entonces existe un error de diseño. SOLUCIONES Modelado de prioridad en la receptividad Norma IEC

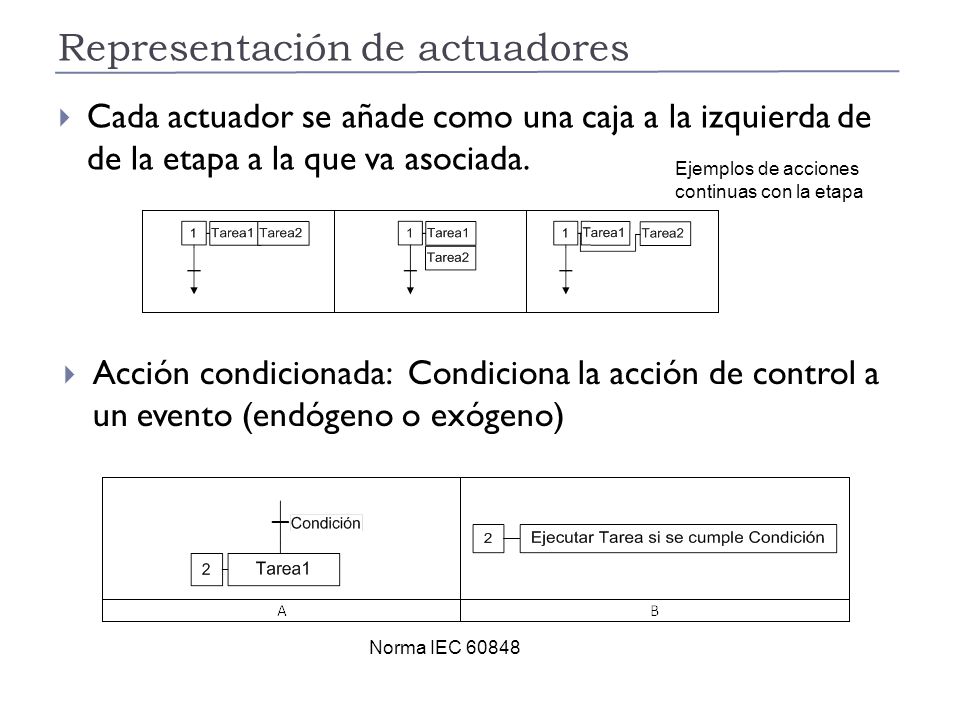

10 Representación de actuadores
Cada actuador se añade como una caja a la izquierda de de la etapa a la que va asociada. Ejemplos de acciones continuas con la etapa Acción condicionada: Condiciona la acción de control a un evento (endógeno o exógeno) Norma IEC 60848

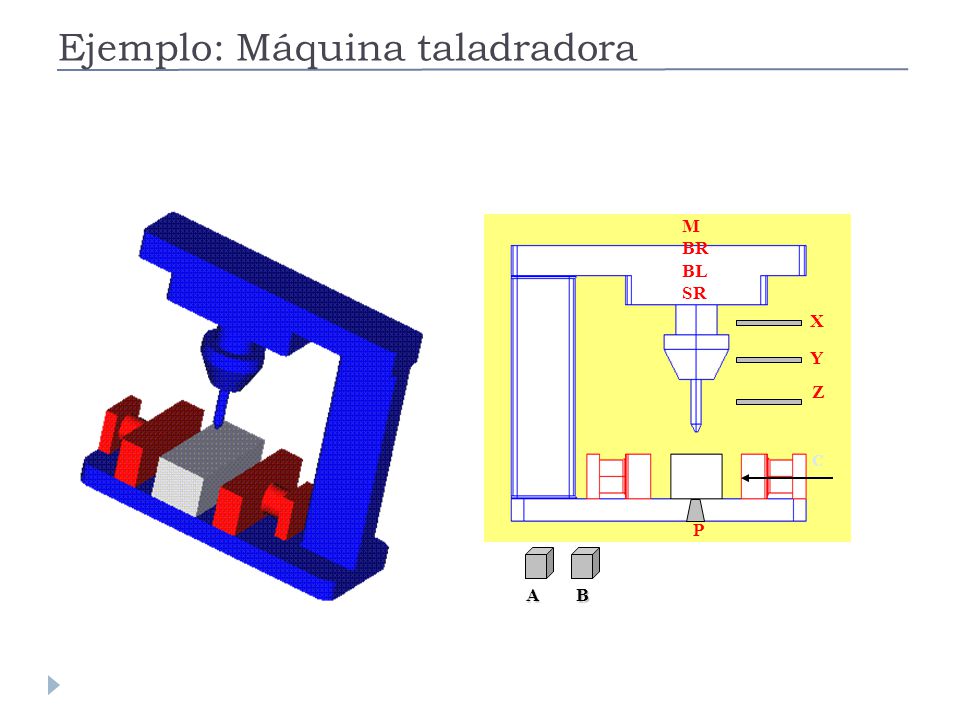

11 Ejemplo: Máquina taladradora
B A P X Y Z C M BR BL SR

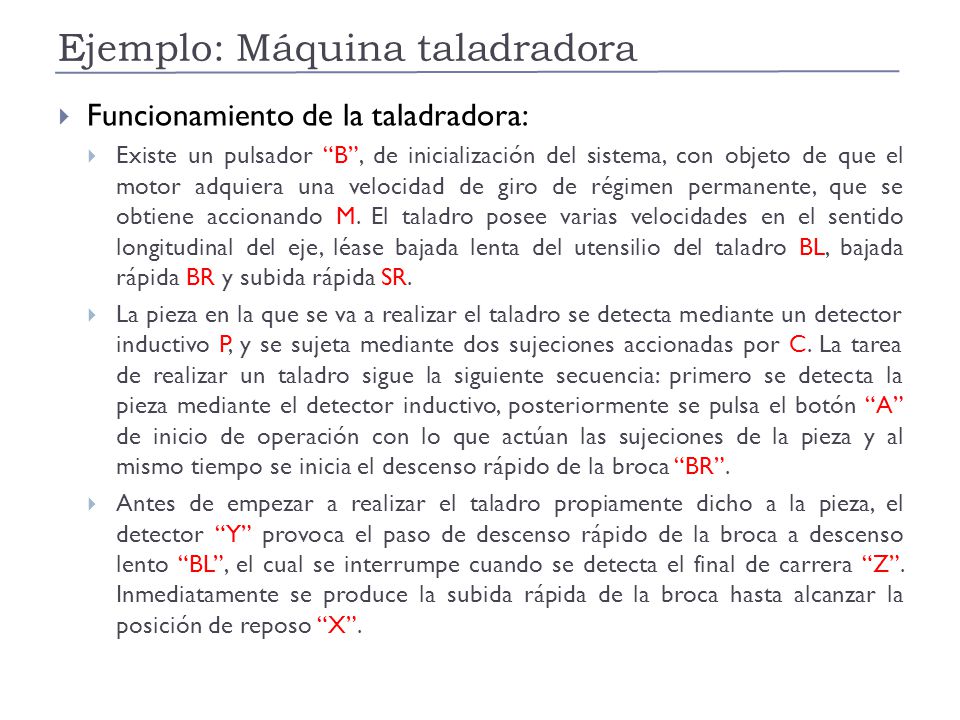

12 Ejemplo: Máquina taladradora
Funcionamiento de la taladradora: Existe un pulsador “B”, de inicialización del sistema, con objeto de que el motor adquiera una velocidad de giro de régimen permanente, que se obtiene accionando M. El taladro posee varias velocidades en el sentido longitudinal del eje, léase bajada lenta del utensilio del taladro BL, bajada rápida BR y subida rápida SR. La pieza en la que se va a realizar el taladro se detecta mediante un detector inductivo P, y se sujeta mediante dos sujeciones accionadas por C. La tarea de realizar un taladro sigue la siguiente secuencia: primero se detecta la pieza mediante el detector inductivo, posteriormente se pulsa el botón “A” de inicio de operación con lo que actúan las sujeciones de la pieza y al mismo tiempo se inicia el descenso rápido de la broca “BR”. Antes de empezar a realizar el taladro propiamente dicho a la pieza, el detector “Y” provoca el paso de descenso rápido de la broca a descenso lento “BL”, el cual se interrumpe cuando se detecta el final de carrera “Z”. Inmediatamente se produce la subida rápida de la broca hasta alcanzar la posición de reposo “X”.

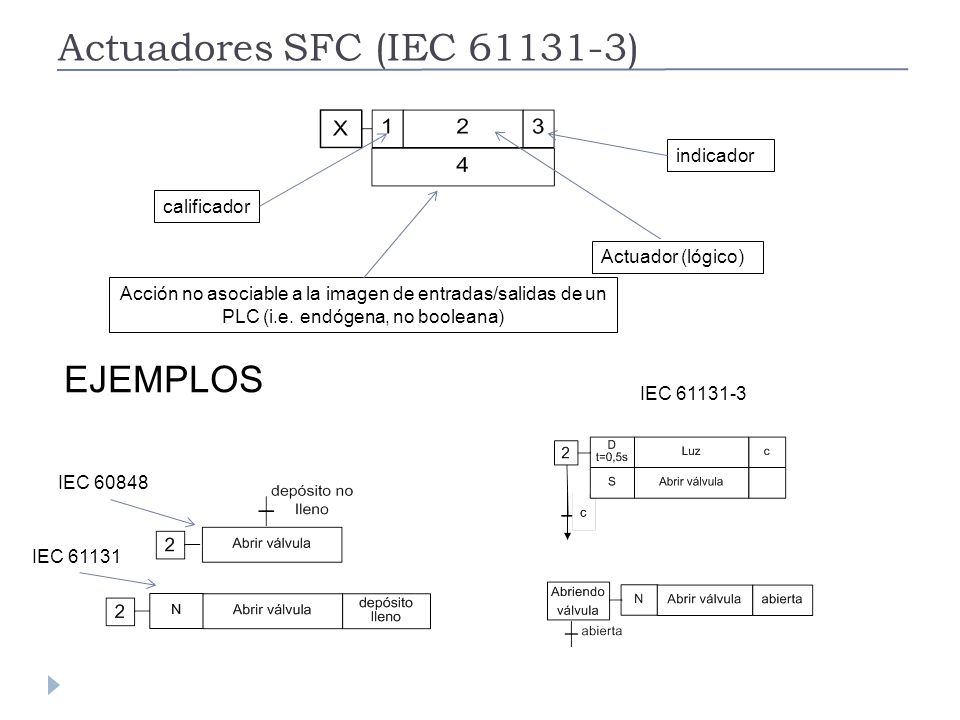

13 Actuadores SFC (IEC 61131-3) EJEMPLOS indicador calificador
Actuador (lógico) Acción no asociable a la imagen de entradas/salidas de un PLC (i.e. endógena, no booleana) EJEMPLOS IEC IEC 60848 IEC 61131

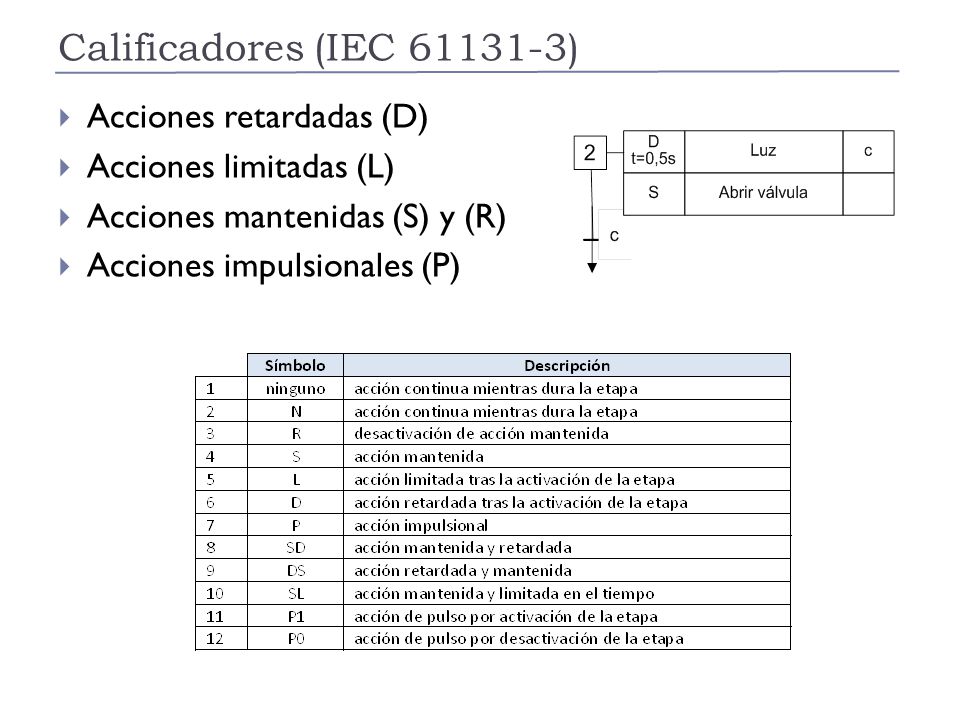

14 Calificadores (IEC 61131-3) Acciones retardadas (D)
Acciones limitadas (L) Acciones mantenidas (S) y (R) Acciones impulsionales (P)

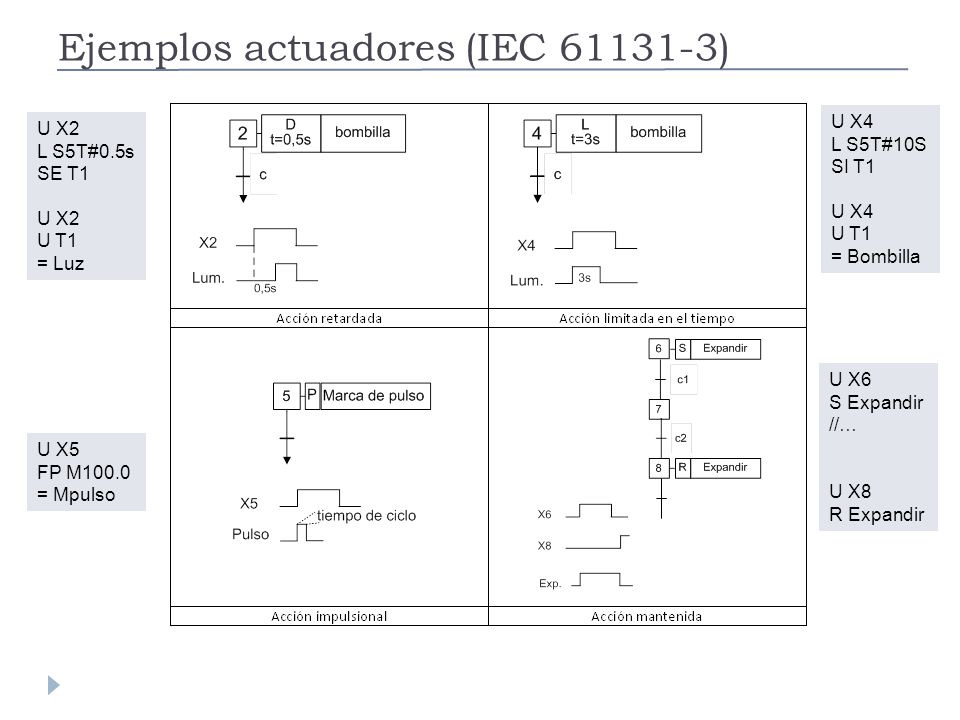

15 Ejemplos actuadores (IEC 61131-3)
U X4 L S5T#10S SI T1 U T1 = Bombilla U X2 L S5T#0.5s SE T1 U T1 = Luz U X6 S Expandir //… U X8 R Expandir U X5 FP M100.0 = Mpulso

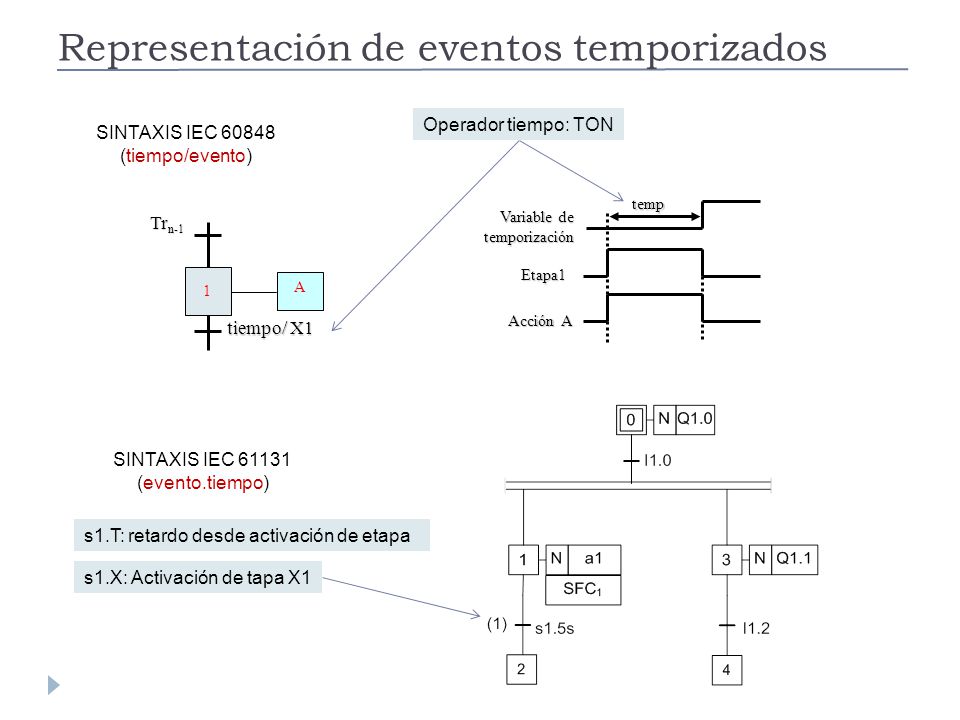

16 Representación de eventos temporizados
Operador tiempo: TON SINTAXIS IEC (tiempo/evento) temp Variable de temporización Etapa1 Acción A Trn-1 1 A tiempo/ X1 SINTAXIS IEC (evento.tiempo) s1.T: retardo desde activación de etapa s1.X: Activación de tapa X1

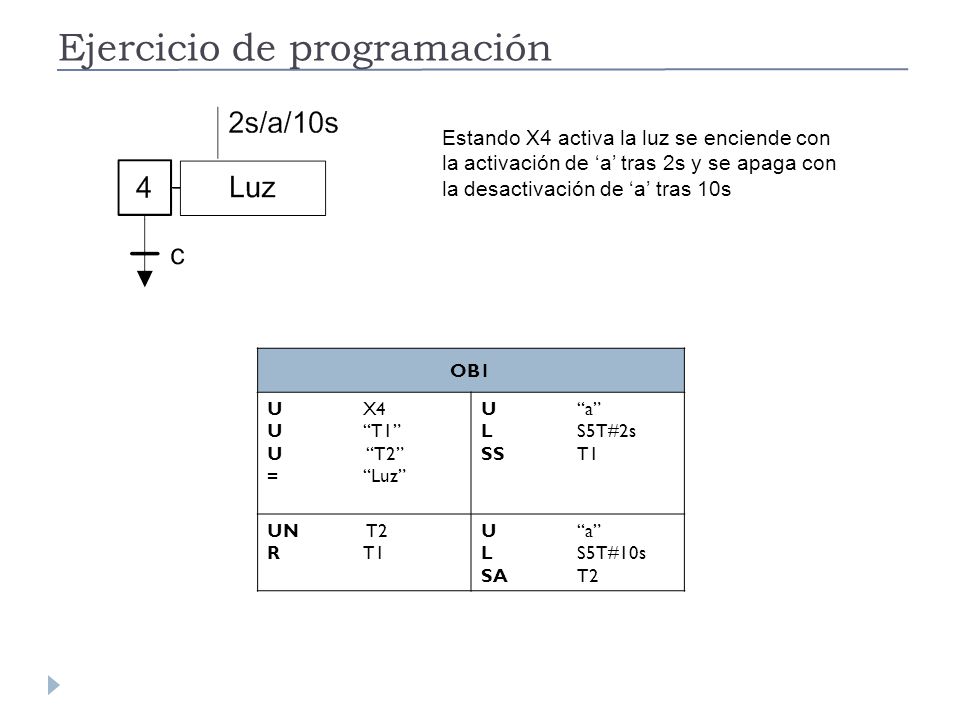

17 Ejercicio de programación
Estando X4 activa la luz se enciende con la activación de ‘a’ tras 2s y se apaga con la desactivación de ‘a’ tras 10s OB1 U X4 U “T1” U “T2” = “Luz” U “a” L S5T#2s SS T1 UN T2 R T1 L S5T#10s SA T2

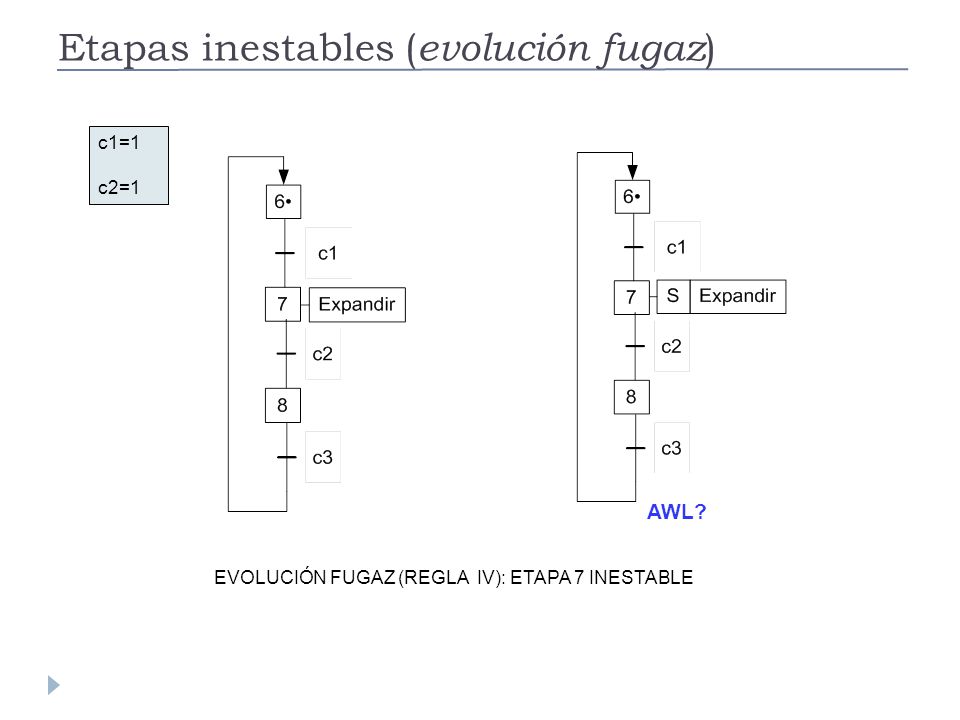

18 Etapas inestables (evolución fugaz)
AWL? EVOLUCIÓN FUGAZ (REGLA IV): ETAPA 7 INESTABLE

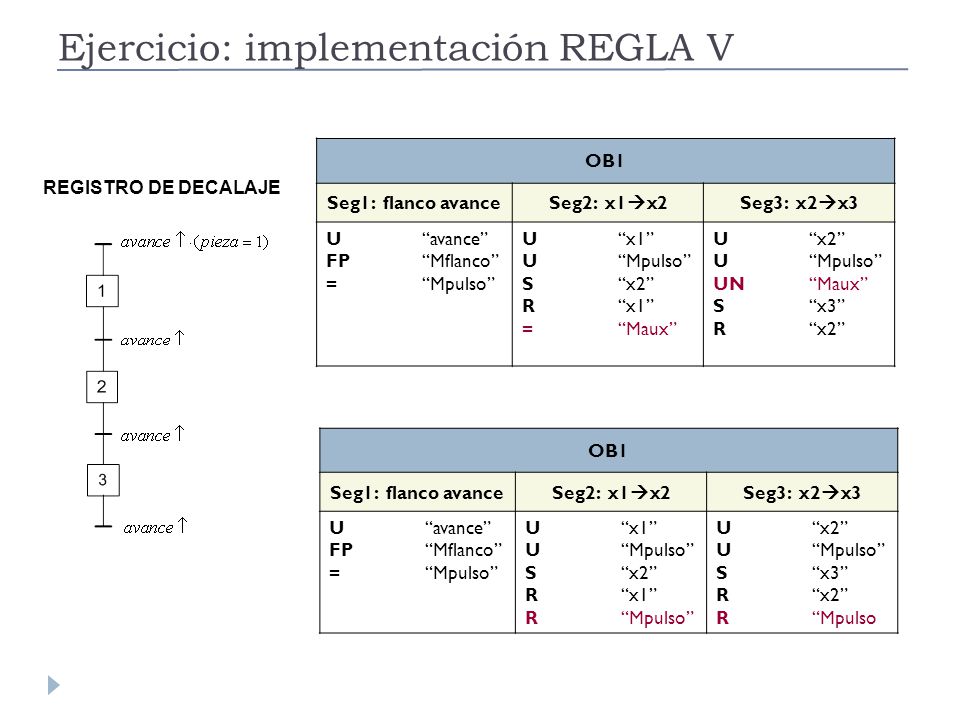

19 Ejercicio: implementación REGLA V
OB1 Seg1: flanco avance Seg2: x1x2 Seg3: x2x3 U “avance” FP “Mflanco” = “Mpulso” U “x1” U “Mpulso” S “x2” R “x1” = “Maux” U “x2” UN “Maux” S “x3” R “x2” REGISTRO DE DECALAJE OB1 Seg1: flanco avance Seg2: x1x2 Seg3: x2x3 U “avance” FP “Mflanco” = “Mpulso” U “x1” U “Mpulso” S “x2” R “x1” R “Mpulso” U “x2” S “x3” R “x2” R “Mpulso

20 Grafcet no seguros (insecure)
Grafcets normalizados poco consistentes o simplemente sin sentido físico ¿INSEGURO? ¿INSEGURO?

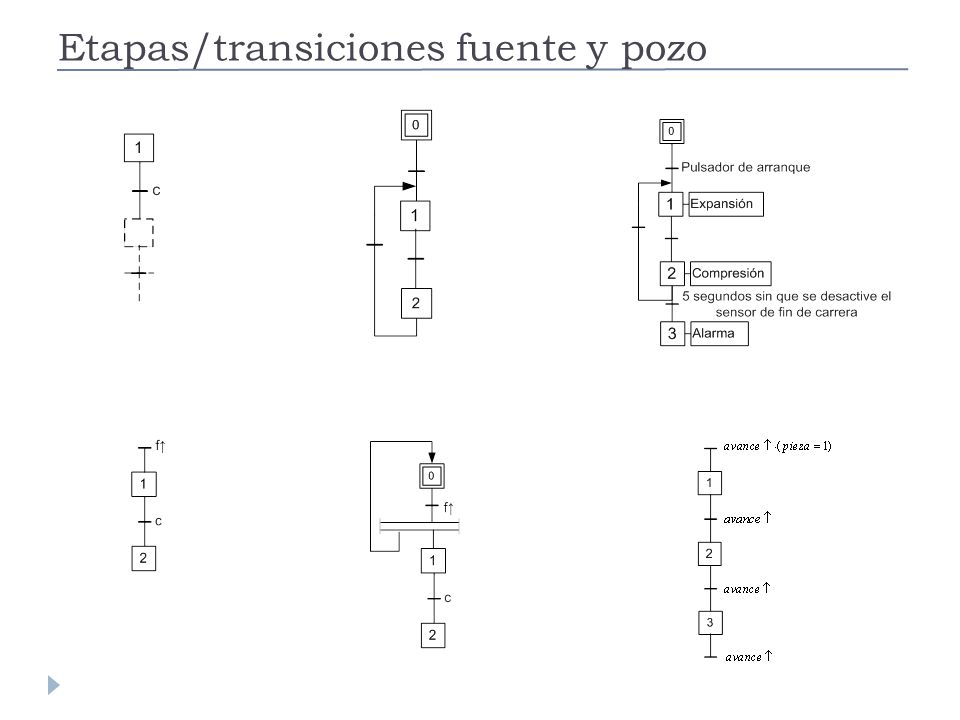

21 Etapas/transiciones fuente y pozo

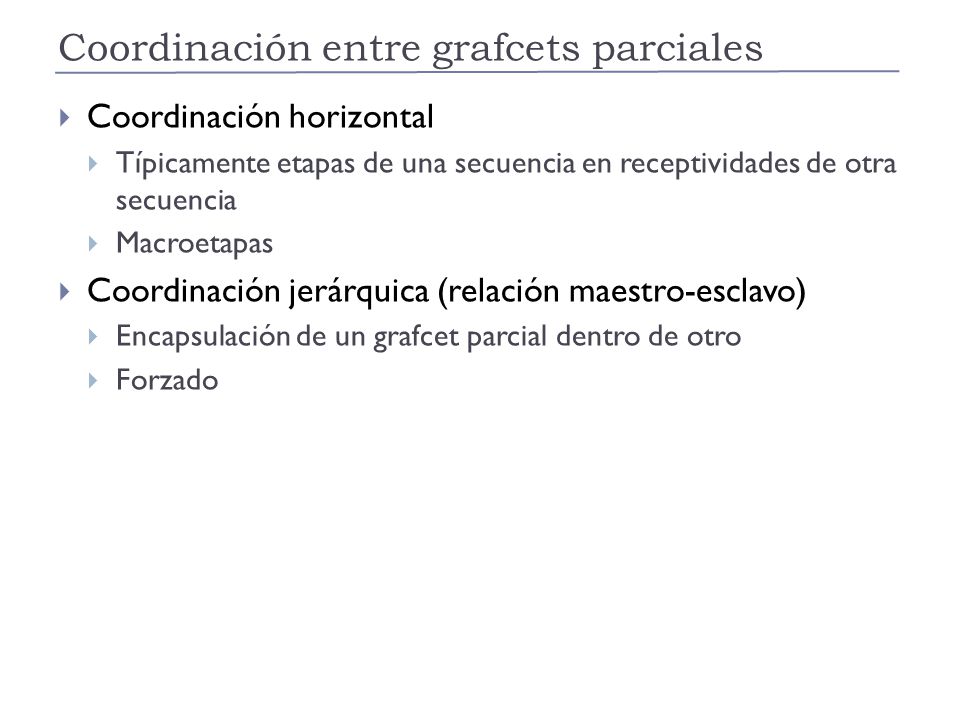

22 Coordinación entre grafcets parciales
Coordinación horizontal Típicamente etapas de una secuencia en receptividades de otra secuencia Macroetapas Coordinación jerárquica (relación maestro-esclavo) Encapsulación de un grafcet parcial dentro de otro Forzado

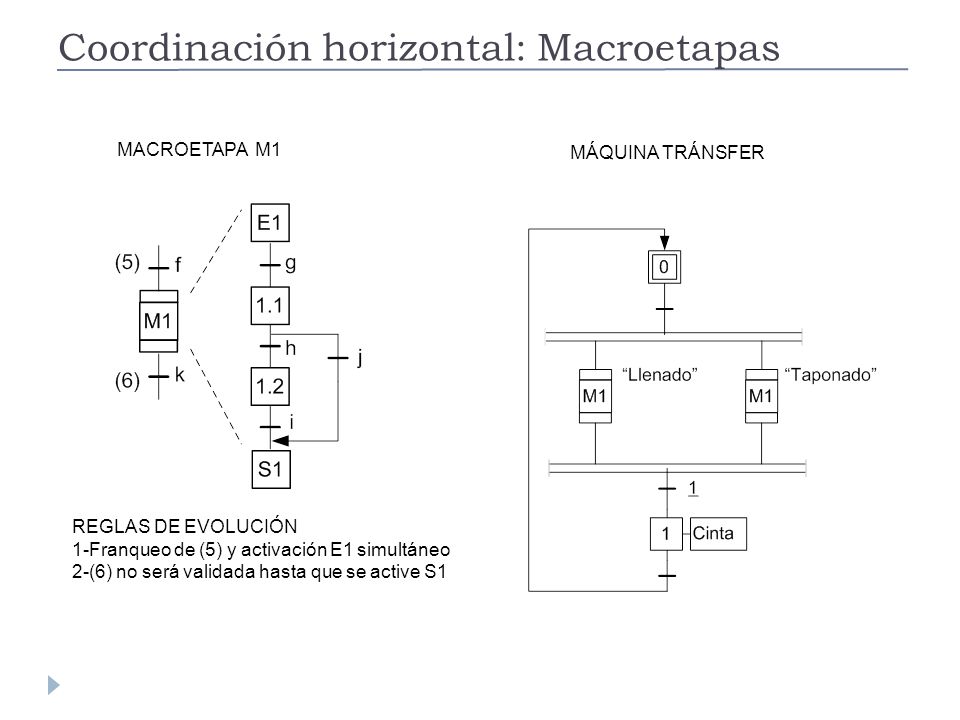

23 Coordinación horizontal: Macroetapas
MACROETAPA M1 MÁQUINA TRÁNSFER REGLAS DE EVOLUCIÓN 1-Franqueo de (5) y activación E1 simultáneo 2-(6) no será validada hasta que se active S1

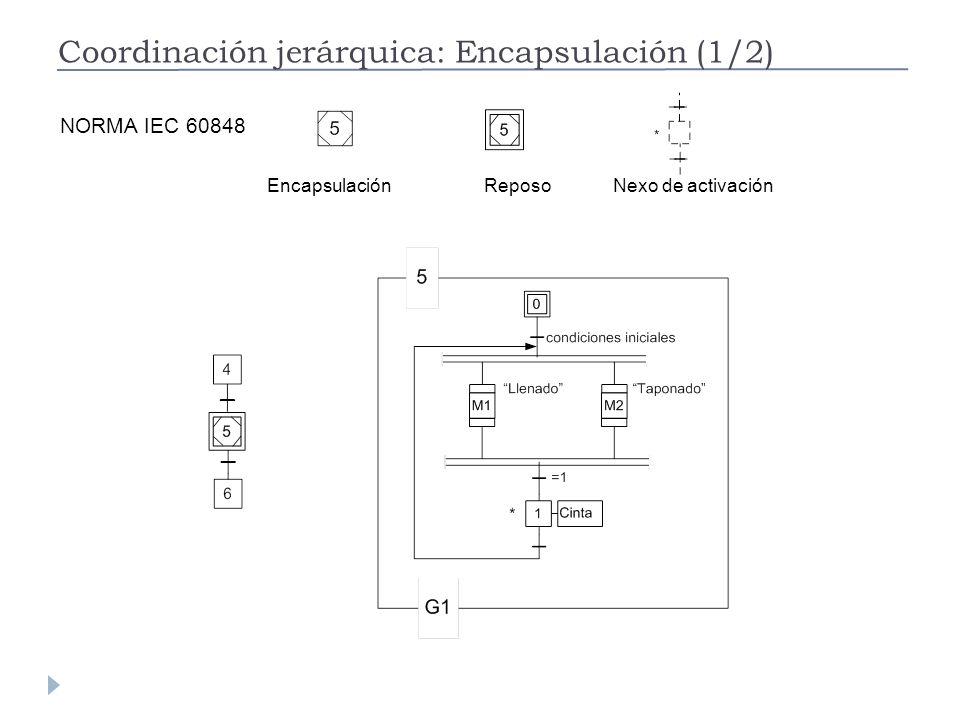

24 Coordinación jerárquica: Encapsulación (1/2)
NORMA IEC 60848 Encapsulación Reposo Nexo de activación

25 Coordinación jerárquica: Encapsulación (2/2)
NORMA IEC

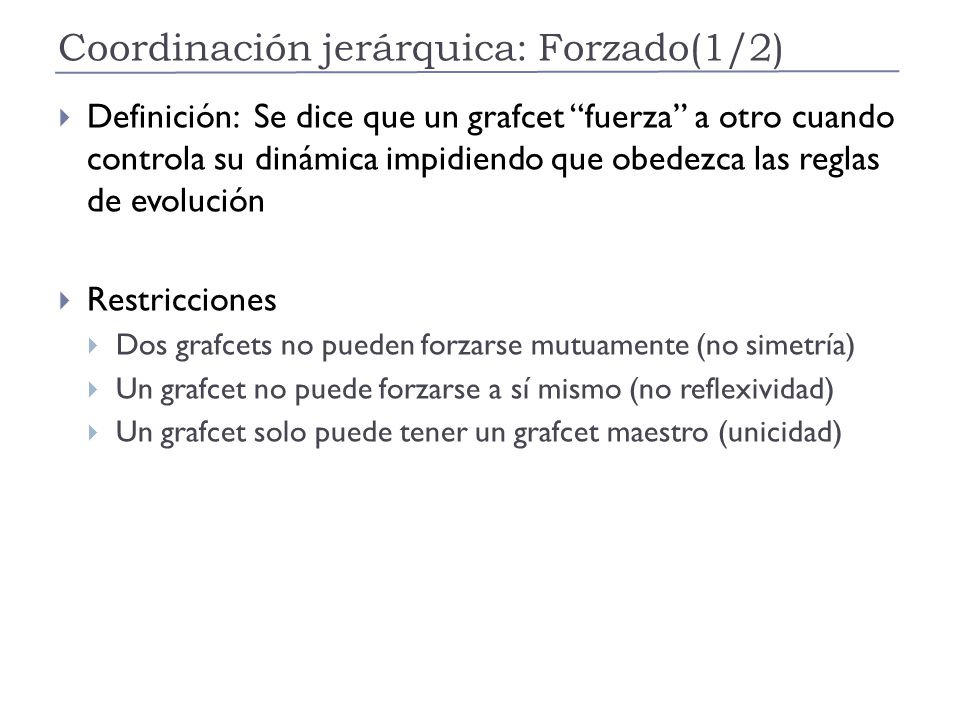

26 Coordinación jerárquica: Forzado(1/2)
Definición: Se dice que un grafcet “fuerza” a otro cuando controla su dinámica impidiendo que obedezca las reglas de evolución Restricciones Dos grafcets no pueden forzarse mutuamente (no simetría) Un grafcet no puede forzarse a sí mismo (no reflexividad) Un grafcet solo puede tener un grafcet maestro (unicidad)

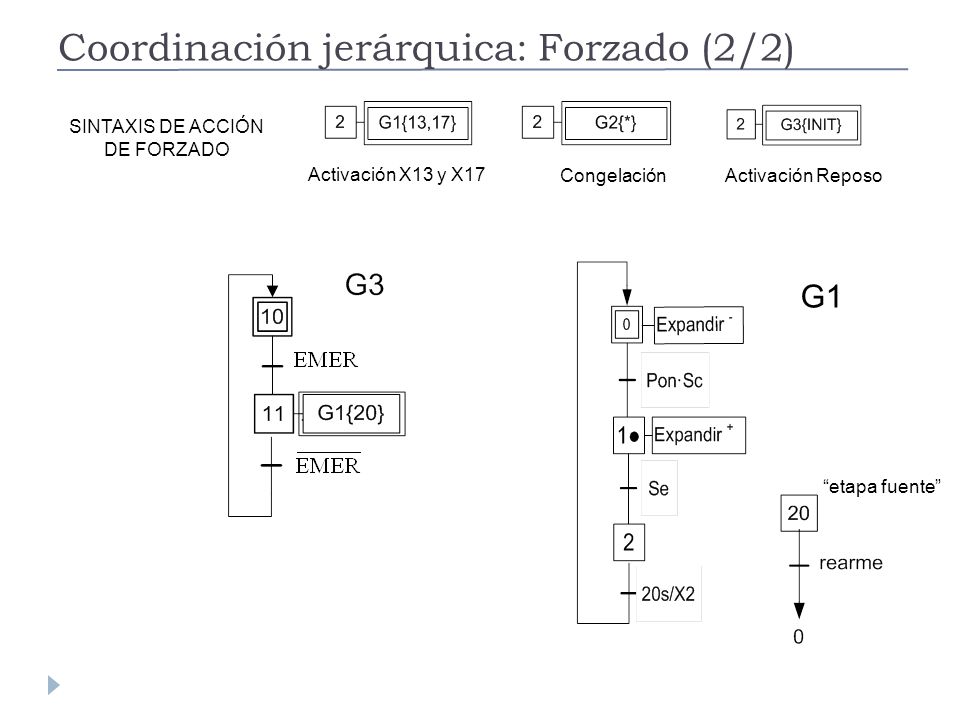

27 Coordinación jerárquica: Forzado (2/2)
SINTAXIS DE ACCIÓN DE FORZADO Activación X13 y X17 Congelación Activación Reposo G1 “etapa fuente”

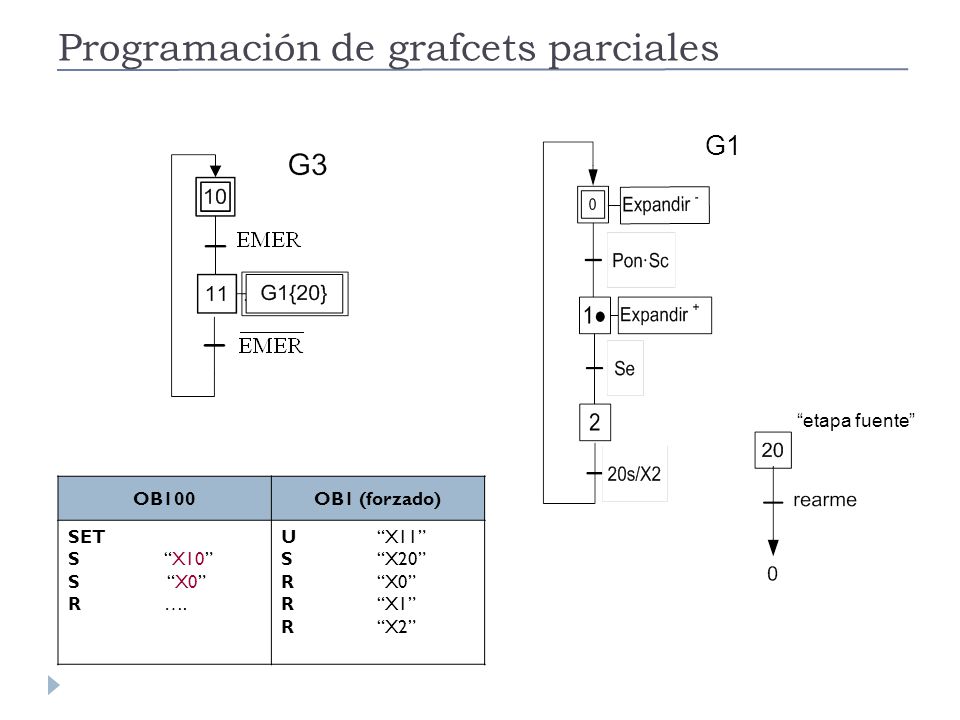

28 Programación de grafcets parciales
“etapa fuente” OB100 OB1 (forzado) SET S “X10” S “X0” R ….  U “X11” S “X20” R “X0” R “X1” R “X2”

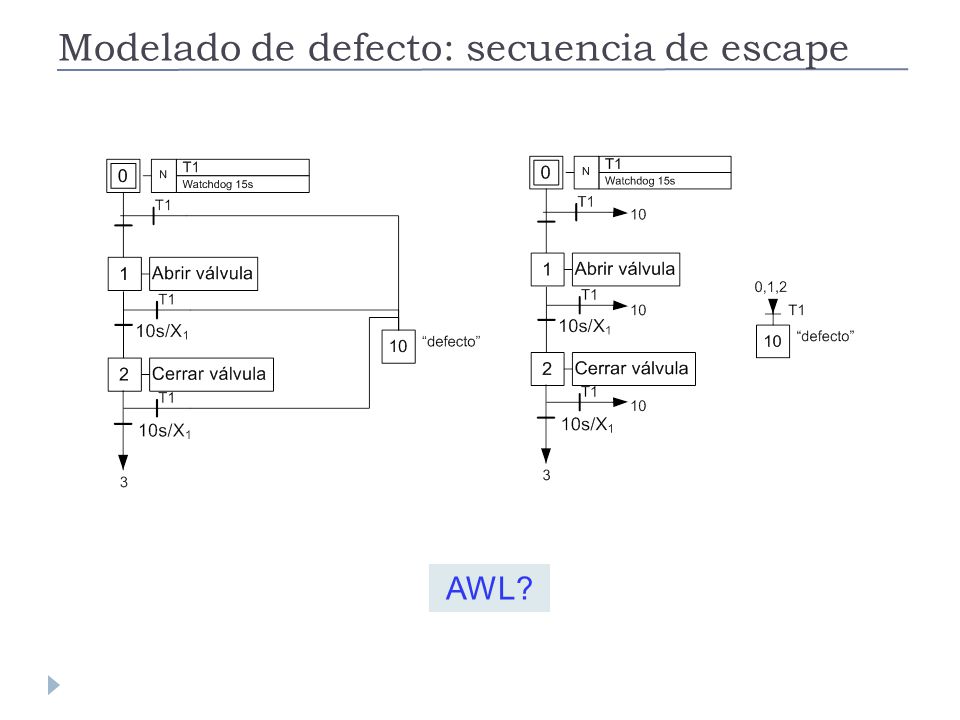

29 Modelado de defecto: secuencia de escape
AWL?

30 Ejemplo: Tramos de escaleras mecánicas
