1 Protocolos y arquitectura
República Bolivariana de Venezuela Universidad Nacional Experimental Politécnica “Antonio José De Sucre” Vicerrectorado Puerto Ordaz Departamento de Ingeniería Electrónica Protocolos y arquitectura Integrantes: Patricia Portillo Luis Alejandro Rivera Profesor: Ing. Henry Romero Ciudad Guayana, Junio de 2011

2 Modelo de comunicaciones digitales
SUMARIO: PROTOCOLOS PROTOCOLOS XMODEM PROTOCOLOS YMODEM CONTROL DE FLUJO Xon/Xoff PROTOCOLO DDCMP PROTOCOLO SDLC PROTOCOLO HDLC

3 Introducción El objetivo principal de todo sistema de comunicación es el de intercambiar información entre dos o más entidades. En todos los sistemas de comunicación se tienen los siguientes tres elementos lo cuales son básicos y fundamentales:

4

5 protocolos Un protocolo de una red de comunicaciones de datos es un conjunto de reglas que gobierna el intercambio ordenado de datos.

6 Especificación de protocolo
Sintaxis: Formato de los datos y niveles de la señal Semántica: Incluye información de control para la coordinación y manejo de errores La temporización: Sintonización de velocidades y secuenciación.

7 Arquitectura de protocolos
Es una técnica para estructurar jerárquicamente la funcionalidad de un sistema de comunicaciones, utilizando protocolos estructurados y definiendo su estructura.

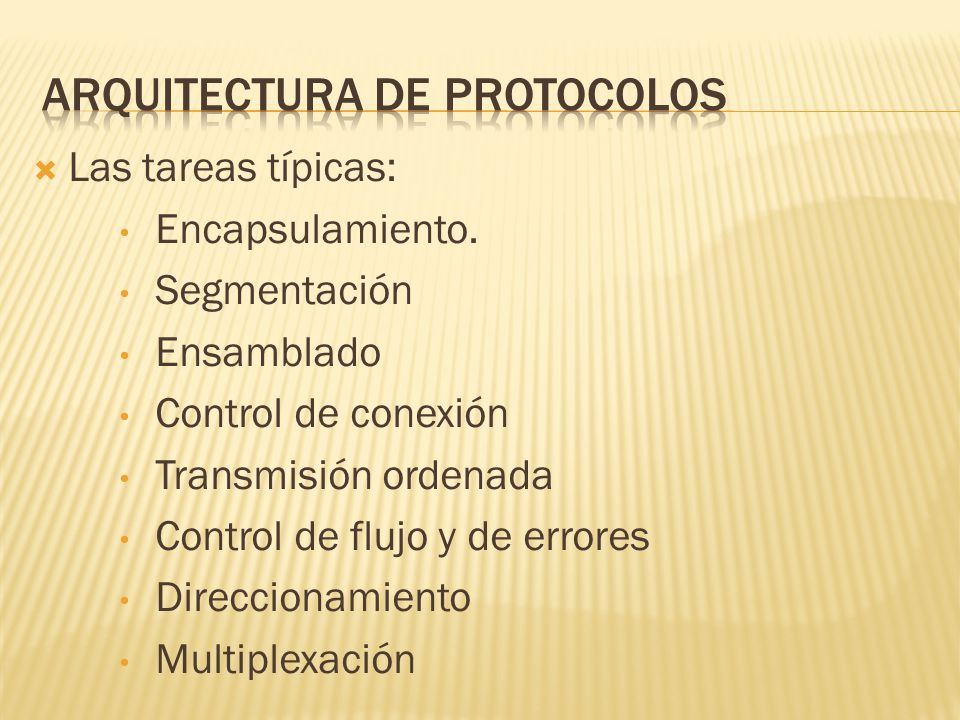

8 Arquitectura de protocolos
Las tareas típicas: Encapsulamiento. Segmentación Ensamblado Control de conexión Transmisión ordenada Control de flujo y de errores Direccionamiento Multiplexación

9 Arquitectura de protocolos
Comunicación a través de un protocolo: Especificación del Protocolo Definición del servicio Direccionamiento

10 Protocolos xmodem Cada bloque de datos tiene un tamaño de 128 bytes a los cuales hay que sumarle los siguientes campos anteriores a los datos: Un primer byte SOH Otro byte con la posición del paquete Otro byte con la misma posición en complemento a 1 Posteriores a los datos: Un byte de Checksum

11 Protocolos xmodem Las tramas del protocolo XMODEM tienen una longitud de datos fija de 128 bytes. Los otros campos que posee la trama son de 1 byte. CABECERA (SOH) CONTROL DE ERRORES NÚMERO DE SECUENCIA DATOS DE USUARIO C-1 SECUENCIA

12 Problemas. Fue escrito para maquinas CP/M
Numerosos errores de diseño lo que puede causar error de transferencia Necesita de un usuario que solicite la transferencia. Lo que provocó extensiones como MODEM 7, TeLink, etc.

13 Protocolos ymodem

14 Control de flujo xon/xoff

15 Protocolo ddcmp

16 Protocolo sdlc

17 Protocolo hdlc
