1 Conversor A/D y Módulo Comparador
Integrantes Felipe Aravena U. Alvaro Contreras A. Cristian Flores B. Ruben Gatica B. Ignacio Maturana

2 Conversor A/D Un conversor analógico-digital es un dispositivo electrónico que convierte una entrada analógica de voltaje a un número digital La resolución de un conversor indica el número de valores discretos que este puede producir sobre un rango de valores de voltaje

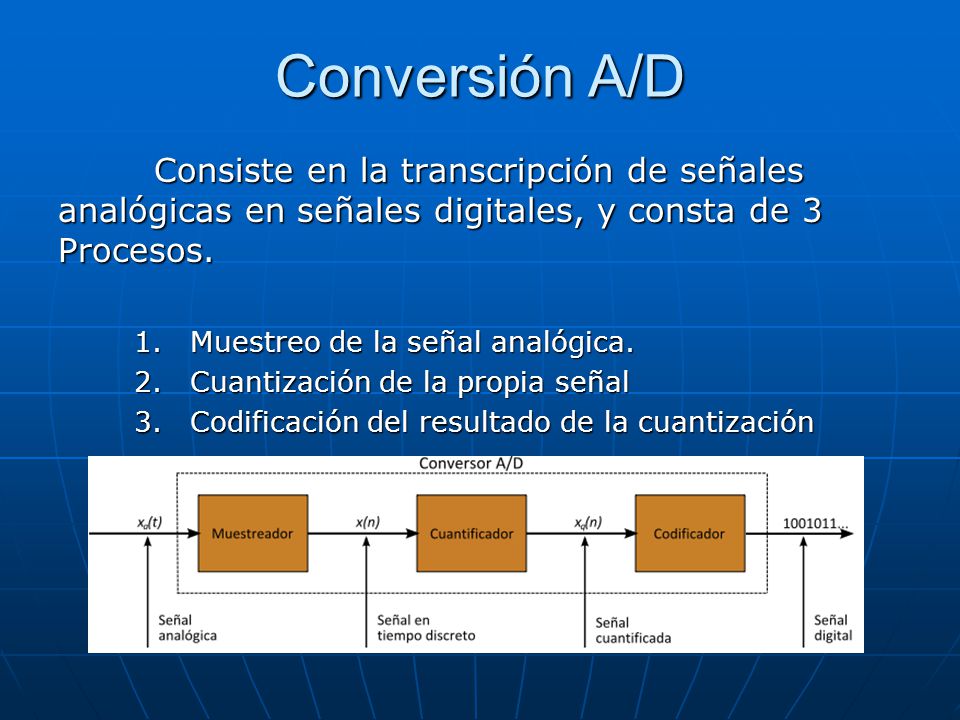

3 Conversión A/D Consiste en la transcripción de señales analógicas en señales digitales, y consta de 3 Procesos. Muestreo de la señal analógica. Cuantización de la propia señal Codificación del resultado de la cuantización

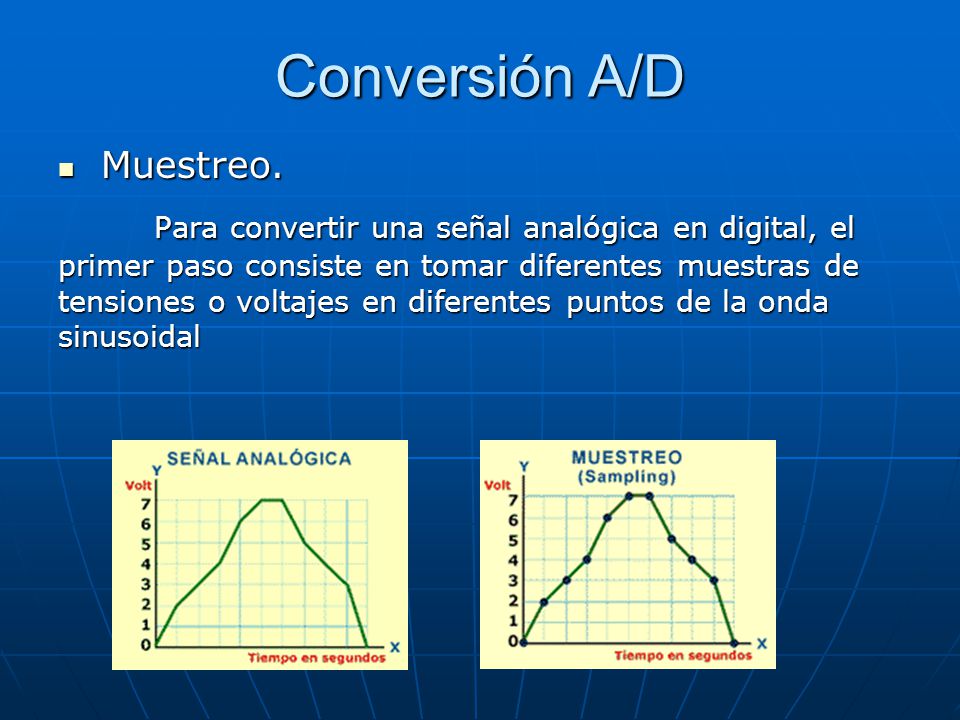

4 Conversión A/D Muestreo. Para convertir una señal analógica en digital, el primer paso consiste en tomar diferentes muestras de tensiones o voltajes en diferentes puntos de la onda sinusoidal

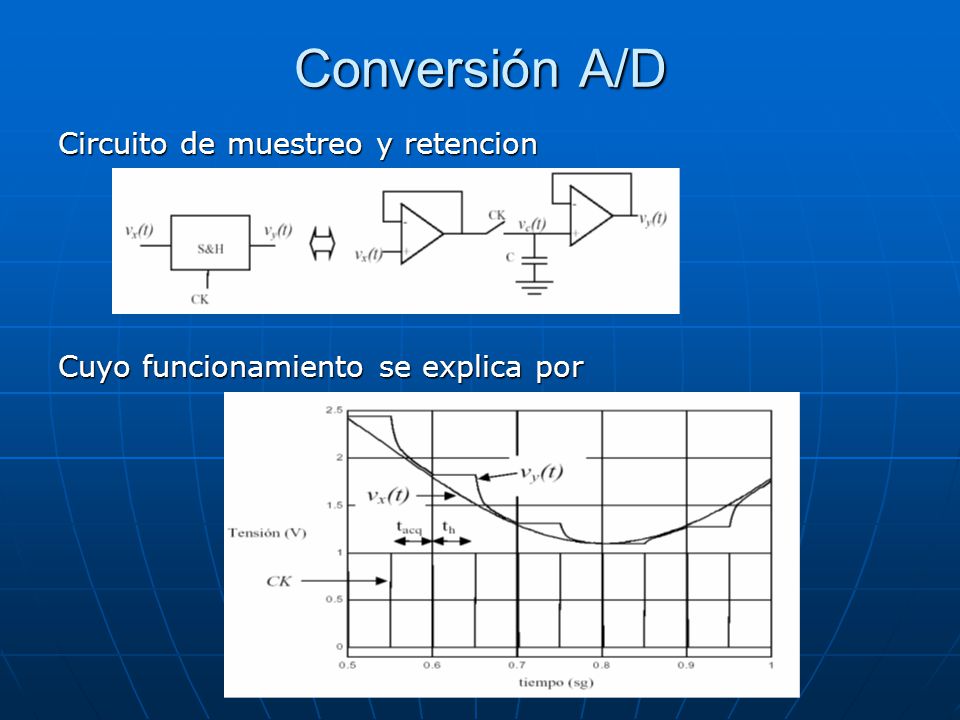

5 Conversión A/D Circuito de muestreo y retencion
Cuyo funcionamiento se explica por

6 Conversión A/D Cuantizacion.
La cuantificación lo que hace es convertir una sucesión de muestras de amplitud continua en una sucesión de valores discretos preestablecidos según el código utilizado

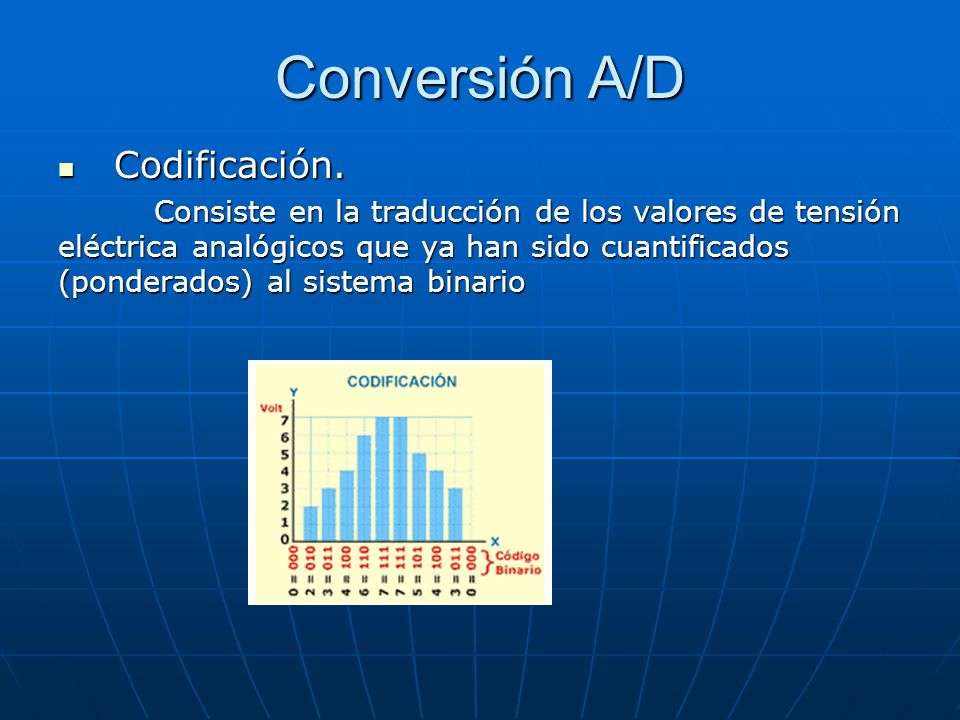

7 Conversión A/D Codificación.
Consiste en la traducción de los valores de tensión eléctrica analógicos que ya han sido cuantificados (ponderados) al sistema binario

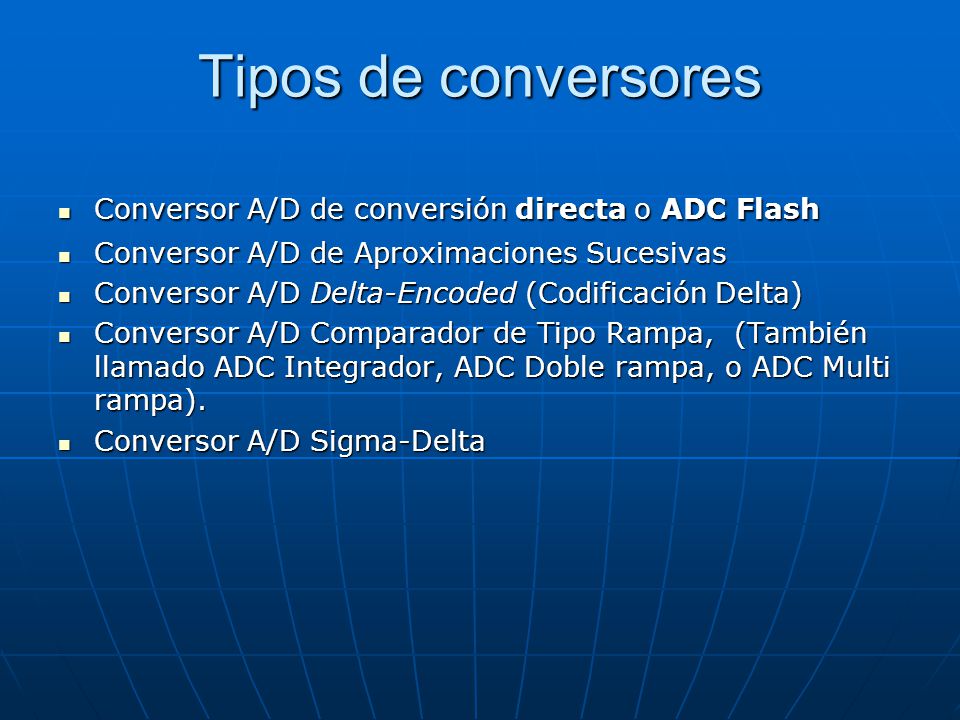

8 Tipos de conversores Conversor A/D de conversión directa o ADC Flash
Conversor A/D de Aproximaciones Sucesivas Conversor A/D Delta-Encoded (Codificación Delta) Conversor A/D Comparador de Tipo Rampa,  (También llamado ADC Integrador, ADC Doble rampa, o ADC Multi rampa). Conversor A/D Sigma-Delta

9 Modulo comparador PIC 18F8520
Posee 16 entradas Tiene una resolución 10bits La salida del muestreo y retención es la entrada en el convertidor, que genera el resultado mediante aproximaciones sucesivas

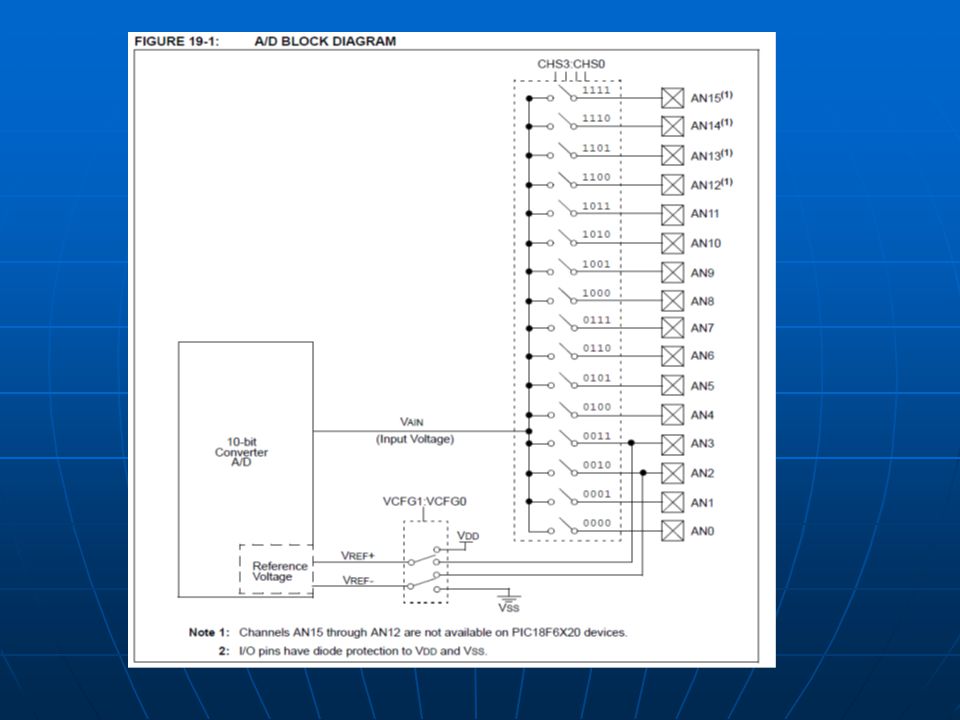

10

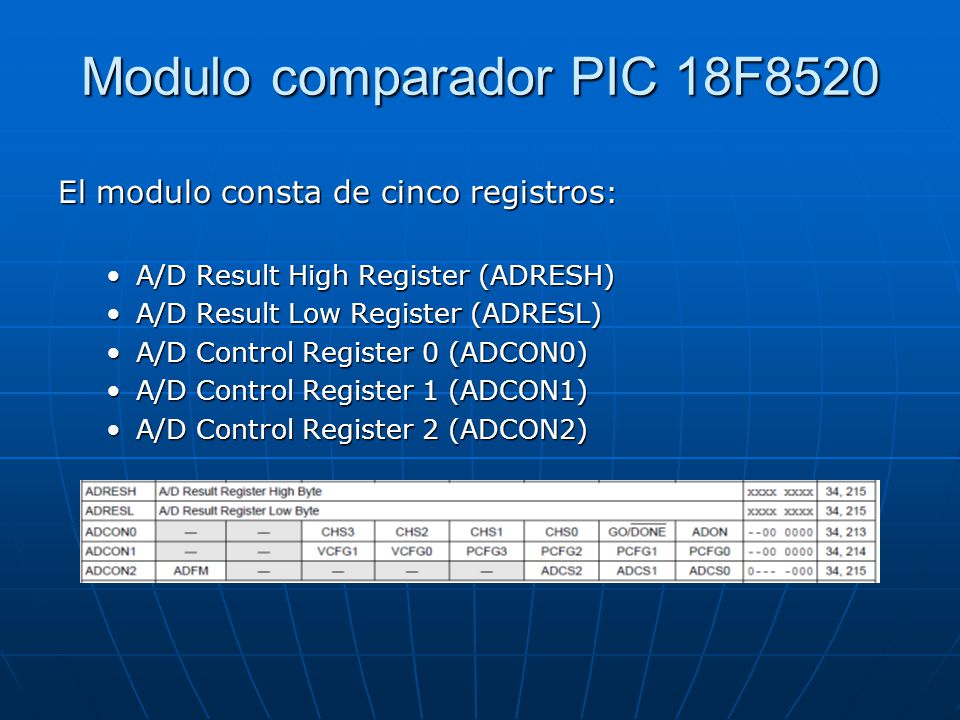

11 Modulo comparador PIC 18F8520
El modulo consta de cinco registros: A/D Result High Register (ADRESH) A/D Result Low Register (ADRESL) A/D Control Register 0 (ADCON0) A/D Control Register 1 (ADCON1) A/D Control Register 2 (ADCON2)

12 Modulo comparador PIC 18F8520
A/D Result High Register (ADRESH) y A/D Result Low Register (ADRESL). contienen el resultado de la conversión A/D El valor de los registros ADRESH/ADRESL no es modificado por un ciclo de apagado/encendido

13 Modulo comparador PIC 18F8520
A/D Control Register 0 (ADCON0) El registro ADCON0 controla la operación del módulo A/D Bit 7 y 6 no implementados Bit 5-2 CHS3:CHS0: bits de selección del canal analógico Bit 1 GO/DONE: bit de estado de la conversión A/D Bit 0 ADON: bit de encendido A/D

14 Modulo comparador PIC 18F8520
A/D Control Register 1 (ADCON1) El registro ADCON1 configura las funciones de los puertos de los pines

15

16 Modulo comparador PIC 18F8520
A/D Control Register 2 (ADCON2) El registro ADCON2 configura la fuente del reloj y su justificación. bit 7 ADFM: Selecciona el formato de resultado bit 6-3 No implementados bit 2-0 ADCS1:ADCS0: Bits de selección del reloj de conversión A/D

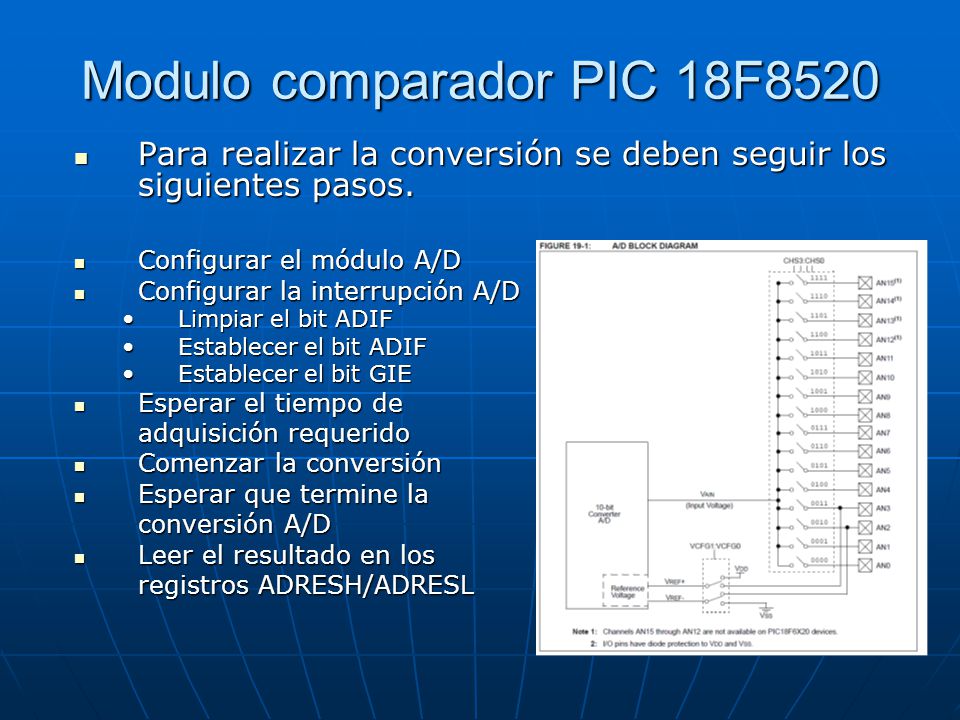

17 Modulo comparador PIC 18F8520
Para realizar la conversión se deben seguir los siguientes pasos. Configurar el módulo A/D Configurar la interrupción A/D Limpiar el bit ADIF Establecer el bit ADIF Establecer el bit GIE Esperar el tiempo de adquisición requerido Comenzar la conversión Esperar que termine la conversión A/D Leer el resultado en los registros ADRESH/ADRESL

18

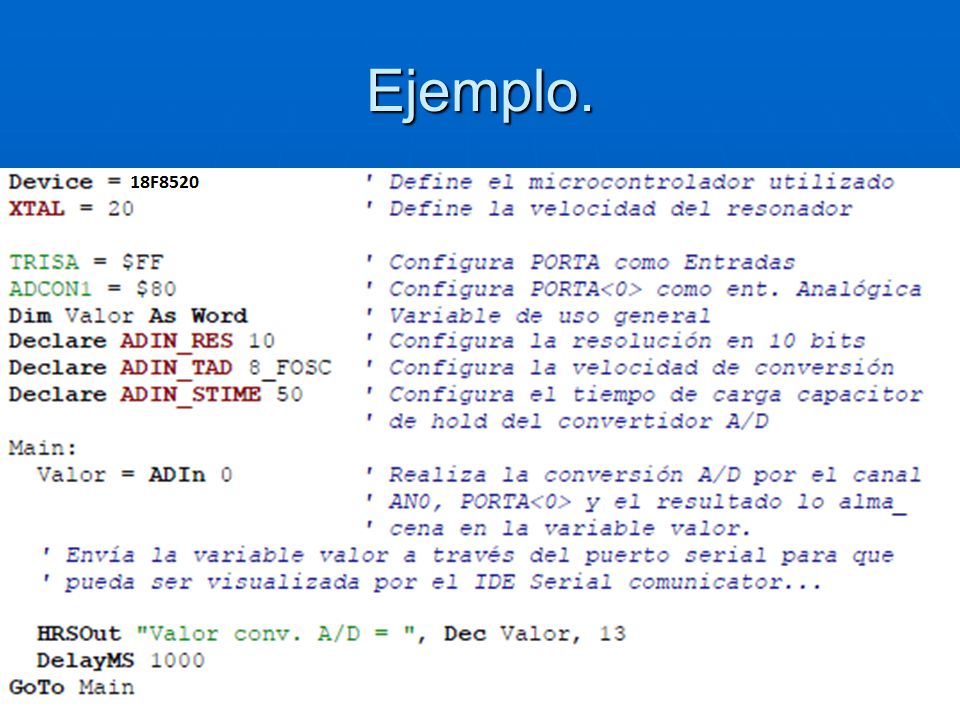

19 Ejemplo.
